[Sammelthread] Asus Maximus IV Extreme (Intel P67) [2]

[blockquote]

- Sockel: LGA1155 - Chipsatz: Intel P67 -


Feel the Power - YouTube - Maximus IV Extreme

Hardwareluxx-Preisvergleich-Asus Maximus IV Extreme (Revision B3) by geizhals


- Vorwort -

Intels Sandy-Bridge Prozessoren kommen mit neuem Sockel (LGA 1155) sowie neuen Chipsätzen (P67/H67/H61/Z68) daher. (Hintergrundwissen gibts hier: >>klick<<).
Deshalb wurde eine neue Mainboardgeneration, welche eben den CPU-Sockel LGA 1155 sowie einen der genannten Chipsätze enthält, ins Leben gerufen.

Asus schickt mit dem Maximus IV Extreme (P67) eine absolute Highendplatine aus der -Republic of Gamers- Serie ins Rennen.

- Und genau um dieses Board dreht sich alles in diesem Sammlthread -

wichtiger Hinweis:
Besitzer des Maximus IV Extreme-Z (Z68) haben ihren eigenen Sammelthread -- > http://www.hardwareluxx.de/community/f219/asus-maximus-iv-extreme-z-intel-z68-838693.html
Besitzer des Maximus IV Gene-Z (Z68) finden ihren eigenen Sammelthread hier -- > http://www.hardwareluxx.de/community/f219/asus-maximus-iv-gene-z-intel-z68-rog-811868.html

​

---

INHALTSVERZEICHNIS
==============

• 1.Spezifikationen
• 2.Bilder
• 3.UEFI-Einblicke (ehemals Bios)
• 4.Downloads
• 5.Reviews
• 6.kompatible CPU-Kühler
• 7.kompatibler RAM
• 8.Sonstiges

---

1.Spezifikationen 1.Spezifikationen
==========

ASUSTeK Computer Inc. - Motherboards - ASUS Maximus IV Extreme

Wichtiger Hinweis:
Das Maximus IV Extreme entspricht dem E-ATX Form Faktor. Sprich es ist GRÖßER wie ein normales ATX-Board und passt daher NICHT in jedes Gehäuse!
Vor dem Kauf daher unbedingt prüfen/ausmessen ob das vorgesehene Gehäuse kompatibel ist und E-ATX Boards (wie das MIVE) überhaupt eingebaut werden können!

MIVE = 30,5 cm x 26.9 cm = E-ATX

- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

- CPU-Liste -
--------------


Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum MIVE. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).

Die in der Sandy-Bridge CPU enthaltene Grafikeinheit (IGP) kann leider auf dem MIVE chipsatzbedingt (wie bei allen Intel-P67ern) NICHT verwendet werden.

Nun genug der Vorworte und schaut selber welche CPUs für MIVE geeignet sind:


Die offizielle Prozessorliste lt. Asus findet ihr im Spoiler.

Spoiler

Stand: 21.02.2013

1. die Flaggschiffe:

2. die Mitläufer:

3. die Stromsparer:

4. zukünftige Prozessoren

Intels Tick-Tock folgend, wird es im ersten Halbjahr 2012 in 22nM gefertigte Ivy-Bridge Prozessoren geben. Diese sind LGA1155 kompatibel und werden auch auf unserem Asus Maximus IV Extreme (P67) eingesetzt werden können. Asus hat dies bereits offiziell bestätigt (ASUS Motherboards - Qualified and True PCIe 3.0 Ready. Feature 22nm CPU Native BIOS Support). Vorraussetzung ist lediglich ein UEFI-Update auf Version 2001 oder höher.


Anmerkung zu PCIe 3.0:
Die mit Ivy-Bridge Einzug haltende PCIe-3.0-Unterstützung wird es jedoch leider NICHT auf dem MIVE(P67) geben.
Grund dafür sind die Restriktionen der Anbindung bzw. Verteilung der Lanes auf unserem MIVE, welche durch Switches bzw. den NF-200 gewährleistet wird.
Diese sind jedoch NICHT PCIe-3.0 ready und somit wird es keine Möglichkeit geben, PCIe-3.0 Bandbreite auf dem MIVE zu verwenden.
Genaueres dazu siehe hier: Stellungnahme von Doktor[ASUS] sowie http://www.hardwareluxx.de/community/f248/ivy-bridge-und-pci-express-3-0-support-839930.html.



​

---

2.Bilder 2.Bilder
=====

Da ist das Ding:

(by Chrisch)

- Bilder in XXL-Ausführung für detallierten Überblick -





- Impressionen Teil I -

Spoiler

Quelle: asusrog.com

- ohne Heatpipe -

- Impressionen Teil II -

Spoiler

Quelle: coolaler.com

Für Waküfreunde hat mips-computer eine Fullcoverlösung parat:

​

​

---

3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================


Dickes Dankeschön an Chrisch für die UEFI-Pics .

Hier meine 24/7 Bios-Settings, vielleicht eine kleine Orientierungshilfe für den ein oder anderen:

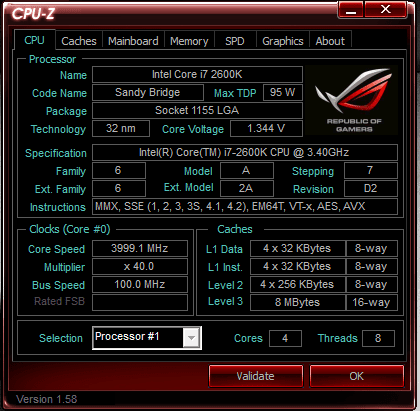

- i7 2600K @4,0GHz (per offset -0,15V)
- 4x4GB G.Skill Sniper 1866 @1866, 9-10-9-28 1t, 1,50Vdimm

UEFI-Pics dazu (von den wichtigen Einstellungen) gibbet im Spoiler:

Spoiler

Zunächst in klein als Galerie:



Und hier obige Pics in Groß:

Anmwerkung: Jede Hardware ist anders, daher nur als grobe Orientierungshilfe gedacht!

​

---

4.Downloads 4.Downloads
=======

allgemein:
-----------

• ASUS - Downloadpage
• FTP-Server - Maximus IV Extreme
• Maximus IV Extreme Handbuch (deutsch)
• Maximus IV Extreme Handbuch (englisch)

UEFI-Versionen (ehemals Bios):
----------------------------------

1. von Asus offiziell freigegebene und zum Download angebotene UEFI-Versionen:
-------------------------------------------------------------------------------------

• 3603.zip (aktuellste Version, Releasedatum: 27.11.2012)


  Changelog des 3603:
  1. Improve system stability
  2. Support new CPUs

• 3510.zip


  Changelog des 3510:
  1. Improve system stability

• 3211.zip


  Changelog des 3211:
  1. Improve system stability
  2. Enhance compatibility with some USB devices

• 3208.zip


  Changelog des 3208:
  1. Improve system stability
  2. Improve memory compatibility
  3. Support new CPUs

• 2302.zip


  Changelog des 2302:
  1. Improve system stability
  2. Enhance compatibility with some USB devices
  3. Support new CPUs

• 2105.zip


  Changelog des 2105:
  1. Improve memory compatibility
  2. Improve system stability

• 2001.zip


  Changelog des 2001:
  1. Enable support for Next Gen 22nm Processor (Ivy Bridge^^)

• 1904.zip


  Changelog des 1904:
  1. Improve memory compatibility
  2. Improve system stability
  3. Support new CPUs

• 1409.zip


  Changelog des 1409:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Adds EFI ROM flash back -> from one ROM to another -> to fix BCLK unable to change after failed flash

• 1303.zip


  Changelog des 1303:
  - Improve OC performance
  - Enable CPU Multiplier upper limit to 59x for K series CPU

• 1204.zip


  Changelog des 1204:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved Memory Profiles and Performance (Elpida Hyper owners, please use Red Slots for best performance, CFG Lock to Disable should improve SuperPI times even better now)
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Enable SPDIF output support in UEFI
  - Enhanced auto rules
  - Fixed OC profile usage with vCore offset mode
  - Enable CPU target frequency at POST

• 1101.zip


  Changelog des 1101:
  - Improve memory compatibility
  - Improve system stability

• 0901.zip


  Changelog des 0901:
  - Improve system stability

• 0802.zip


  Changelog des 0802:
  - Improve Overclocking capability and system stability

• 0504.zip


  Changelog des 0504:
  - Update CPU ratio item to allow automatic activation of Intel Turbo Boost when CPU Ratio is above the Intel specification.
  - Enhance PCH native SATA performance.
  - Enhance USB 3.0 / PCIE performance.
  - Enhance USB 3.0 compatibility under BIOS setup screen.
  - Enhance USB compatibility.
  - Enhance PCIE compatibility.
  - Support print screen in setup Ez mode

• 0406.zip


  Changelog des 0406:
  - First Release UEFI

Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!

Sollte EZ Flash mal behaupten das ein Bios kein UEFI Bios sei dann einfach so flashen:

Rename the BIOS to m4e.rom, transfer it to a usb stick, place the usb stick in the ROG connect usb at the I/O panel, press and hold in the ROG connect button in 2 seconds (meanwhile PC not running, but PSU has to be connected) and it will start to flash.

2. Sammlung sämtlicher (bekannter) UEFI-Versionen einschliesslich unveröffentlichter, Test sowie BETA-Versionen:
-------------------------------------------------------------------------------------------------------------
Der Übersicht wegen im Spoiler zu finden.

Spoiler

=======================================================================================
Download, Flashen und Benutzung der folgenden UEFI-Versionen erfolgt grundsätzlich AUF EIGENES RISIKO !
Wer das Risiko minimieren möchte, der schliesst bitte den Spoiler und nutzt eine offizielle UEFI-Version.
=======================================================================================

• 3208.zip (aktuellste Version)


  Changelog des 3208:
  1. Improve system stability
  2. Improve memory compatibility
  3. Support new CPUs

• 2302.zip

  Changelog des 2302:
  1. Improve system stability
  2. Enhance compatibility with some USB devices
  3. Support new CPUs

• 2105.zip


  Changelog des 2105:
  1. Improve memory compatibility
  2. Improve system stability

• 2050.rar


  Changelog des 2050:
  - Improve 3Dmark01 Efficiency

• 2001.zip


  Changelog des 2001:
  - Enable support for Next Gen 22nm Processor (Ivy Bridge)

• 1904.zip


  Changelog des 1904:
  1. Improve memory compatibility
  2. Improve system stability
  3. Support new CPUs

• 1902.ROM


  Changelog des 1902:
  - ?

• 1850.zip


  Changelog des 1850:
  - Improve system stability

• 1598.ROM (bringt mehr Punkte im 3DMark2001)


  Changelog des 1598:
  - ?

• 1409.ROM


  Changelog des 1409:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Adds EFI ROM flash back -> from one ROM to another -> to fix BCLK unable to change after failed flash

• 1407.ROM


  Changelog des 1407:
  - Improved S3 resume
  - Upcoming Mem-TweakIT Support Added

• 1485.ROM


  Changelog des 1485:
  ?

• 1303.ROM


  Changelog des 1303:
  ?

• 1298.ROM


  Changelog des 1298:
  - fixed read to read and write to write value's from 5-7 ( before always stays at 4)
  - fixed dram write to read delay.. default is 9 when above 2200mhz etc but previous bios set value was max to 8.. Now can use 9

• 1204.Rar


  Changelog des 1204:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved Memory Profiles and Performance (Elpida Hyper owners, please use Red Slots for best performance, CFG Lock to Disable should improve SuperPI times even better now)
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Enable SPDIF output support in UEFI
  - Enhanced auto rules
  - Fixed OC profile usage with vCore offset mode
  - Enable CPU target frequency at POST

• 1092.ROM


  Changelog des 1092:
  - Shows CPU Target frequency at boot

• 1090.ROM
• 1052.ROM
• 0089.ROM oder 0089.7z
• 0088.ROM oder 0088.7z


  Changelog des 0088:
  - adds X-mode under cpu performance settings

• 0951.ROM oder 0951.zip


  Changelog des 0951:
  - Enhance support for high performance DRAM
  - Improve XMP module compatibility
  - Adds new option Memory Bandwidth Booster for better DRAM performance
  - Fix BIOS may show incorrect Target CPU Speed shown after Clear CMOS"

• 0950.ROM oder 0950.7z


  Changelog des 0950:
  - Fixed Memory ratio sometimes not changing bug
  - Fixed XMP + OC Load profile bug
  - Adds Memory Bandwidth Turbo for performance improvement
  - Fixed Wrong Target CPU Speed shown after Clear CMOS

• 0901.zip
• 0802.ROM oder 0802.7zip


  Changelog des 0802:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
  - Minor Bug Fixes
  - Firmware Upgrade of iROG Chipset

• 0681.ROM oder 0681.7zip --> soll kleinere Bugs beheben
• 0675.ROM --> (kein Changelog)
• 0654.rar --> soll Stabilität bei Ram-OC erhöhen
• 0653.zip --> höheres OC nun möglich (Internal PLL Overvoltage)
• 0504.zip
• 0406.zip --> Releasebios

---

5.Reviews 5.Reviews
======

In Schrift und Bildern:
-----------------------

• hardwareluxx.de
• awardfabrik.de
• pcgameshardware.de
• hartware.de
• ocaholic.ch
• hardwareheavon.com (englisch)
• overcklock3d.net (englisch)
• techreaction.net (englisch)
• vr-zone.com (englisch)

In Bild und Ton:
-----------------

• YouTube - FirstLook - by Overcklock3d TV (englisch, ~ 8 Min.)
• YouTube - Big Review- by Overclock3d TV (englisch, ~ 38 Min.)
• YouTube - Review - by SirJamesD.com (englisch, ~ 16 Min.)
• YouTube - Overclocking on MIVE - by Newegg TV (englisch, ~ 12 Min.)

Noch nicht sicher ob MIVE oder vielleicht ein anderes Board? Read this:
--------------------------------------------------------------------------

• Battle ASUS ROG Maximus IV Extreme vs. Gigabyte P67A-UD7 by KINGPINcooling.com

​

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem MIVE passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes o.ä. des MIVE.

(fast) problemlos passende Luftkühler:
----------------------------------------

• be quiet! Dark Rock Advanced C1 *3 (Milek)
• be quiet! Dark Rock Pro C1 *3 (Milek)
• Noctua NH-C12P SE14 (kumberg12) [Ramvollbelegung mit G.-Skill RipJaws klappt problemlos!]
• Noctua NH-D14 *3 (digitaldreamer)
• Noctua NH-U12P mit NM-I3 Mounting-Kit *1 (mgr R.O.G.)
• Noctua NH-U12P SE *1
• Prolimatech Megahalems Rev. B *1 (Stullen Andi)
• Prolimatech Mega Shadow *1 (Stullen Andi) | *2 (Wynter)
• Prolimatech Super Mega *1 (Stullen Andi)
• Scythe Mugen 2 Rev. B [Blasrichtung sowie Einschränkungen bei Ramvollbelegung noch unklar] (vexxev)
• Thermalright Archon *1 (Hufi)
• Thermalright HR-02 *1 (Felix the Cat)
• Thermalright IFX-14 mit Thermalright 1156 Bolt-Thru Kit *1 (BUFUMAN)
• Thermalright Silver Arrow *1 (Felix the Cat)
• Zalman CNPS9700 LED mit Zalman ZM-CS5B Retention Modul - Sockel 775, 1156 *1 (danielmg)
• Intel Boxed Kühler

  *1 - Blasrichtung: Gehäuserückwand, Ramvollbelegung geht nur mit Ram-Modulen ohne extrem hohem Heatspreader
  *2 - Blasrichtung: Gehäusedeckel, Ramvollbelegung nur mit Ram-Modulen ohne extrem hohem Heatspreader möglich (G.-Skill RipJaws passen jedoch problemlos!)
  *3 - Blasrichtung: Gehäuserückwand, Ramvollbelegung mit G.-Skill RipJaws problemlos möglich (bei Corsair Dominator muss vorraussichtlich Heatspreader abgeschraubt werden!)

nur mit Aufwand/Gefummel passende Luftkühler:
---------------------------------------------------

• noch
• nix
• vermeldet

Wasserkühler
----------------

• Aquacomputer Cuplex Kryos XT (Biernot)
• EK Water Blocks Supreme HF Plexi (Audi_driver)
• Swiftech Apogee XT Extreme Performance (SwissGTO)
• Watercool Heatkiller 3.0 Edition 1156 + Watercool Backplate (mgr R.O.G.)


​

---

7.kompatibler RAM 7.kompatibler RAM
===========

Anmerkung: Bitte beachtet, das Intel 1,50V als "Standardramspannung" (maximal 1,575Vmem) vorsieht!

Quelle: Intel Datasheet 2nd Generation Intel Core™Processor Family Desktop and Intel Pentium Processor Family Desktop Datasheet

Wer also z.b. 1,65V Rammodule mit eben diesen 1,65V betreibt, der bewegt sich AUSSERHALB der Intelspezifikation!
​

2x2GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 4GB PC3-17600U CL9-11-9-28 (DDR3-2200) (F3-17600CL9D-4GBXLD) (Dancop)
• GeIL EVO TWO DIMM Kit 4GB PC3-17600U CL9-10-9-28 (DDR3-2200) (GET34GB2200C9DC) (tbone1978)
• Super Talent Speed DIMM Kit 4GB PC3-17600U CL8-8-8-24 (DDR3-2200) (WS220UX4G8) (UHJJ36)
• Corsair XMS3 Dominator GT DIMM Kit 4GB PC3-17066U CL9-10-9-27 (DDR3-2133) (CMT4GX3M2A2133C9) (mgr R.O.G.)
• G.Skill RipJaws-X DIMM Kit 4GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-4GBXL) (Chrisch)
• EXCELERAM Red Culvert DIMM Kit 4GB PC3-12800U CL6-8-7-24 (DDR3-1600) (E30102A) (Felix the Cat)
• G.Skill RipJaws DIMM Kit 4GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-4GBRL) (danielmg)
• exceleram DIMM 2GB PC3-10667U CL9-9-9-24 (DDR3-1333) (EP3001A) (Audi_driver)


3x2GB-Kit:
------------

•
  Mushkin Enhanced Blackline Frostbyte DIMM Kit 6GB PC3-12800U CL8-8-8-24 (DDR3-1600) (998681) (Biernot)

4x2GB (bestehend aus 2 Kits 2x2GB):
---------------------------------------

• Super Talent Speed DIMM Kit 4GB PC3-17600U CL8-8-8-24 (DDR3-2200) (WS220UX4G8) (UHJJ36)
• G.Skill RipJaws-X DIMM Kit 4GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-4GBXL) (Chrisch)


2x4GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-8GBXLD) (ResamBs)
• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMT8GX3M2A2000C9) (diwitor)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (BUFUMAN)
• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMT8GX3M2A1866C9) (meynhamburg)
• G.Skill Sniper DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBSR) (mgr R.O.G.)
• G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (Chrisch)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-8GBXH) (John_Q)
• G.Skill Trident DIMM Kit 8GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-8GBTDD) (vexxev)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) (PR3D4TOR)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (Stullen Andi)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (Stullen Andi)
• G.Skill RipJaws DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (F3-10666CL9D-8GBRL) (Milek)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (F3-10666CL9D-8GBXL) (Hufi)

3x4GB-Kit:
------------

• Corsair Vengeance DIMM Kit 12GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ12GX3M3A1600C9) (Punk Sods)

4x4GB (bestehend aus 2 Kits 2x4GB):
---------------------------------------

• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMT8GX3M2A2000C9) (diwitor)
• G.Skill Sniper DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBSR) (mgr R.O.G.)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) (PR3D4TOR)
• G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBRL) (Wynter)

4x4GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 16GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9Q-16GBXLD) (pirata)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9Q-16GBXL) (DragonClaVV)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7Q-16GBXH) (SwissGTO)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH) (kumberg12)

​

---

8.Sonstiges 8.Sonstiges
=======

Overclocking

• P67/Z68 BIOS Guide - BASIC~Intermediate Overclocking
• Intel Core i5-2500K + ASUS Maximus IV Extreme @ AIR über 5,30GHz (by Felix the Cat)
• Sandy bridge OC Guide - XtremeSystems Forums

• HWLuxx: http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-7-a-800749.html

• HWLuxx: http://www.hardwareluxx.de/community/f139/intel-lga1155-overclocking-ergebnis-thread-kein-frage-oder-quatschthread-776057.html


sonstige Links

• HWLuxx: http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html

• HWLuxx: http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html

• [Sammelthread] ASUS MAXIMUS IV Extreme - AwardFabrik - Forum
• ASUS MAXIMUS IV Extreme - extremesystems - Forum
• Anbindungsvergleich MIVE - x8/x8(nativ) vs. x16/x16(über Umweg NF-200) by radeon3d.org
• P67, X58 und NF200: Die Beste Plattform Für CrossFire Und SLI
• Z68 vs X58 - Gamingtest mit 2xGTX580(SLi)
• BF3 im Test mit 1xGTX580 - 2xGTX580(SLi) - 3xGTX580(Trippel-SLi) jeweils mit i7 2600K - i7 980X - i7 3960X


​

Ich werde versuchen den 1.Post möglichst zeitnah zu aktualisieren, so dass er auf dem neuesten Stand bleibt. Eure Mithilfe dabei wird ausdrücklich erwünscht .

​

last "First-Post" Update: 21.02.2013 (Changelog siehe Spoiler)

Spoiler

Threadupdate-History:
- 21.02.2013: neue UEFI-Versionen ergänzt + CPU-Liste aktualisiert
- 28.04.2012: neue UEFI-Version ergänzt (3208)
- 24.03.2012: neue kompatible Rammodule hinzugefügt
- 13.03.2012: 2302 zur offiziellen Liste hinzugefügt + CPU-Liste Update verpasst
- 07.03.2012: neue UEFI-Version ergänzt (2302), nicht funktionierende Links entfernt
- 17.12.2011: meine 24/7 UEFI-Einstellungen unter dem "Punkt 3 UEFI-Einblicke" ergänzt
- 14.12.2011: neue UEFI-Version ergänzt (2105)
- 17.11.2011: neue UEFI-Version ergänzt (2050)
- 12.11.2011: offizielle Asus-CPU-Liste erneuert (i7 2700K hinzugekommen, ab UEFI-Version 1904), 2001er UEFI-Version hinzugefügt
- 23.10.2011: Ram + CPU-Kühler in Kompatibilitätsliste hinzugefügt
- 15.10.2011: neue UEFI-Version(en) hinzugefügt, Prozessorliste aktualisiert incl. Ivy-Bridge
- 06.10.2011: neue UEFI-Version 2001 (im Spoiler) hinzugefügt
- 03.07.2011: diverse Ram ergänzt
- 01.07.2011: diverse Ram ergänzt
- 24.06.2011: neue UEFI-Version hinzugefügt
- 18.06.2011: Ram ergänzt
- 20.05.2011: 1407+1409 UEFI-Versionen hinzugefügt
- 06.05.2011: Rams ergänzt + Links erneuert
- 10.04.2011: Rams + UEFI ergänzt
- 03.04.2011: Rams, Kühler ergänzt
- 22.03.2011: Rams, Kühler ergänzt
- 09.03.2011: UEFI 1204 hinzugefügt (noch im Spoiler, sollte aber bald offiziel freigegeben werden durch Asus)
- 28.02.2011: offizielle 1102er UEFI-Version hinzugefügt + diverse Links aktualisiert
- 18.02.2011: inoffizielle UEFI-Version hinzugefügt
- 12.02.2011: UEFI-Versionen hinzugefügt, sowie Umbau "Download" -> "UEFI"
- 09.02.2011: Reviews hinzugefügt
- 05.02.2011: neue Lukühler hinzugefügt
- 27.01.2011: neue UEFI-Version + CPU-Kühler hinzugefügt
- 25.01.2011: neue UEFI-Version hinzugefügt
- 20.01.2011: UEFI-Version + kompatibler Ram hinzugefügt
- 17.01.2011: Bios ähhhm UEFI-Version + Review ergänzt
- 09.01.2011: Vorwort und bessere UEFI-Pics (THX@ Chrisch) hinzugefügt
- 08.01.2011: Bezeichnung Bios raus und durch UEFI ersetzt, damit Unklarheiten vermieden werden
- 07.01.2011: Reviews+Ram+Lukühler ergänzt, sowie Specs umgestaltet
- 04.01.2011: Reviews ergänzt
- 03.01.2011: Spezifikationen (auf die schnelle) + Review+Bios 0653 ergänzt
- 30.12.2010: verschiedene Downloadpages, Bios 0406 ergänzt
- 28.12.2010: Board+Biosbilder+Reviews ergänzt

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​

[/blockquote]



[GT40]

4,8?

hab ich mal angetestet, ist möglich



[OCPerformance]

Welche Spannung für 4.8? und 5 auch möglich?



[Gelöschtes Mitglied 22910]

Ich denke wenn du die Wasser Temp bei 16c hälts mit deiner Chiller werden die 4900 mhz auch laufen.

@GT40

schöne Cpu,hast mal den Batch für mich.?



[GT40]

Ich denke wenn du die Wasser Temp bei 16c hälts mit deiner Chiller werden die 4900 mhz auch laufen.

@GT40

schöne Cpu,hast mal den Batch für mich.?

Batch_L204B213



[CloudStrife81]

Hallo,

ich glaub ich bin zu doof für dieses Bios aber warum kann ich cpu-voltage nicht auf offset stellen?

Gesendet von meinem HTC One X mit der Hardwareluxx App



[CloudStrife81]

Keiner ne Idee, wieso ich die CPU Voltage nicht auf "Offset" stellen kann?
Auswahlfeld ist ausgegraut.



[swdtechnik]

stell mal Phase Control von "Extreme" auf "Optimized" dann gehts.



[CloudStrife81]

Hat geklappt, danke.

1,35V bei 4800 derzeit, taste mich langsam runter

Gesendet von meinem HTC One X mit der Hardwareluxx App



[CloudStrife81]

Noch eine Frage an die Experten hier in der Runde:

Ich möchte meine PWM-gesteuerte Wasserpumpe gerne über Speed-Fan regeln.

Speed-Fan zeigt mir aber keinerlei Drehzahlen an.
Im BIOS habe ich alles aktiviert, es brachte aber keinen Erfolg.

Kann mir jemand weiterhelfen?



[UHJJ36]

Also Regeln kann ich meine DDC 1T Plus nicht aber die Drehzahl zeigt es an:



[CloudStrife81]

Bei mir wird nicht mal die Pumpe angezeigt, lediglich die Gehäuselüfter



[rompriest]

die Laing DCC hat doch ein extra einadriges Kabel über das die Drehzahl übermittelt wird- hast du das dran?
und wenn ja: wo hast du es dran? würde da mal andere Ports probieren

wenn du die Laing steuern willst, geht das nur über die Spannung und spezielle Regler mit hoher Start-Stromstärke wie z.B. die miniNG und ein (umgebauter) Aquaero. Die Lösung mit dem Aquaero 4 (umgebaut) nutze ich und bin sehr zufrieden, da ich so auch die Pumpleistung mit steigender Wassertemperatur erhöhen kann



[CloudStrife81]

Die Swifftech (ist mMn baugleich zur Laing DDC) hat ein zwei-adriges PWM-Kabel (gelber und blauer Draht).
Habe diesen PWM-Stecker an den 4-Pol-Stecker-Sockel des Mainboard gesteckt und erhalte hier leider keinerlei Meldung.
Auch andere Ports brachten keine Besserung und das MIVE hat nun wahrlich genug Anschlussmöglichkeiten

Aquaero kommt für mich nicht in Frage, weil ich mir nicht noch mehr Technik/Kabel usw. in den PC hängen will.
Mein Motto: K.I.S.S.



[CloudStrife81]

Update:
Hab das Problem gelöst: Kann die Pumpe nun immerhin übers BIOS steuern.
SpeedFan wäre mir zwar lieber aber besser als gar nix



[Johnarkin]

Hat noch jemand das problem, das seit dem bios update 3304

A0 auf der Debug anzeige steht ?



[Gelöschtes Mitglied 174647]

Hat noch jemand das problem, das seit dem bios update 3304

A0 auf der Debug anzeige steht ?

Laut Aussage vom ASUS Support gibts deswegen keine Probleme. Habe dies nähmlich auch aber seit 3208, habe gleich beim Support nachgefragt. Laut ASUS hängt das mit dem Firmware updates der Chips zusammen was mit dem Bios Update mit vollzogen wurde.

Habe auch keine Probleme irgendwelcher Art. Ausser das halt A0 angezeigt wird.



[Johnarkin]

Endlich mal einer das das selbe problem hat

Joah bei mir is es auch seit dem update 3208,
anscheinend soll auch die cpu spannung seit dem update unter volllast höher ausfallen

Bei mir:
OC 4000Ghz
Offset: -0.040
100%Auslastung:1,344/1,352V
leerlauf: 0,936V

Weiss jetzt allerdings nich ob mit der voretzten version die vcore niedriger war

Gruß

---------- Post added at 12:22 ---------- Previous post was at 12:21 ----------

Endlich mal einer das das selbe problem hat

Joah bei mir is es auch seit dem update 3208,
anscheinend soll auch die cpu spannung seit dem update unter volllast höher ausfallen

Bei mir:
OC 4000Ghz
Offset: -0.040
100%Auslastung:1,344/1,352V
leerlauf: 0,936V

Weiss jetzt allerdings nich ob mit der voretzten version die vcore niedriger war

Gruß

Bin am überlegen ob ich auf 1004 downgraden soll



[Johnarkin]

Kann es sein das meine cpu unter vollast so hoch bestromt wird ?
offset beträgt -0.040



[Gelöschtes Mitglied 174647]

Die ist wirklich etwas zu hoch.
Also mein CPU läuft bei 4200mhz mit 1,25V. Dazu habe ich auch die ganzen Stromspar mechanismen ausgeschaltet.
Somit ist er nur 35°C Warm im Leerlauf und 51°C unter Volllast (Höchstens).



[Johnarkin]

hmm, komisch das deine cpu ohne stromsparfunktion (offset) so wenig verbraucht



[estros]

1.344V ist eine echte Hausnummer, da stimmt was definitiv nicht. Nochmal CMOS-Reset machen.



[Johnarkin]

1.344V ist eine echte Hausnummer, da stimmt was definitiv nicht. Nochmal CMOS-Reset machen.

werde ich heute abend mal machen ....

kann sein das mit der bios version was nich stimmt oder ?

naja offset -0.040 is ja auch nich wirklich viel

downgraden kann ich leider nich mehr weil eine neue firmwareupdate überspielt wurde

kann von euch mal jmd mit standarttakt die vcore messen wenn die cpu 100% ausgelastet ist ?

Gruß und Danke

---------- Post added at 22:23 ---------- Previous post was at 22:05 ----------

hab den fehler jungs

Habe die offsetspannung viel du gering eingestellt, dadurch wurde die spannung viel zu hoch angelegt


Dank euch allen



[estros]

Das Board hat Dual-BIOS bzgl. downgrade.

Super, dass es geht geht.



[Johnarkin]

Cpu läuft jetzt unter last bei 4ghz 1.200V
Und im idle liegt er bei 0.800V

---------- Post added at 11:43 ---------- Previous post was at 11:41 ----------



[massaker]

Bin nun auch beim Offset von -0,02 auf -0,045 runter, damit ich unter Last auf meine gewohnte VCPU komme. Läuft ganz ok so und im idle noch sparsamer und dennoch stabil. Überlege schon noch etwas höher zu OCen.

P.S.: Habe nun einen komischen Bug, dass nach dem Herunterfahren, mein PC manchmal nicht komplett ausgeht, d.h. Monitor geht aus, aber Graka und Mainbord bleiben aktiv - sehr ärgerlich wenn man bei irgendeinem download auf automatisch Herunterfahren einstellt, von der Arbeit kommt/aufwacht etc und der Rechner immer noch an ist
Habe nach dem Upgrade auf 3208 allerdings alles neu eingestellt, vllt. habe ich mich ja mit irgendeiner Option vertan. Seit gestern alles mögliche ausprobiert, nun stehe ich da und bin mit meiner Fantasie am Ende, sogar AIsuite schon deinstalliert und Energiesparfunktionen umgeschmiessen...

Johnarkin
Das mit A0 ist mir auch aufgefallen, bin mir aber nicht sicher ob es nicht mit 1904 schon da war. Du sprichst von 3304 ??? Wo krieg ich diese Version? Auf ASUS-FTP ist doch 3208 die Letzte, oder? Vielleicht würde sie ja wenigstens mein Herunterfahren-Problem lösen...



[Mallorynox]

Bin nun auch beim Offset von -0,02 auf -0,045 runter, damit ich unter Last auf meine gewohnte VCPU komme. Läuft ganz ok so und im idle noch sparsamer und dennoch stabil. Überlege schon noch etwas höher zu OCen.

P.S.: Habe nun einen komischen Bug, dass nach dem Herunterfahren, mein PC manchmal nicht komplett ausgeht, d.h. Monitor geht aus, aber Graka und Mainbord bleiben aktiv - sehr ärgerlich wenn man bei irgendeinem download auf automatisch Herunterfahren einstellt, von der Arbeit kommt/aufwacht etc und der Rechner immer noch an ist
Habe nach dem Upgrade auf 3208 allerdings alles neu eingestellt, vllt. habe ich mich ja mit irgendeiner Option vertan. Seit gestern alles mögliche ausprobiert, nun stehe ich da und bin mit meiner Fantasie am Ende, sogar AIsuite schon deinstalliert und Energiesparfunktionen umgeschmiessen...

Johnarkin
Das mit A0 ist mir auch aufgefallen, bin mir aber nicht sicher ob es nicht mit 1904 schon da war. Du sprichst von 3304 ??? Wo krieg ich diese Version? Auf ASUS-FTP ist doch 3208 die Letzte, oder? Vielleicht würde sie ja wenigstens mein Herunterfahren-Problem lösen...

Hallo , ich hatte das mit dem 301..... nvidia Treiber das der Pc nicht runterfährt,, google da mal nach,, Gruß



[massaker]

Mallorynox
Danke, danke, habe den gestrigen 301.42 WHQL installiert und jetzt funktioniert alles einwandfrei !

Grüße nach Pandora )) LoL



[Johnarkin]

Achso ich habe das ASUS MIVE-Z....

kann sein das es für das normale MIVE garnicht verfügbar ist

Gruß



[FritzWilli]

mmh ja habe och seit 3208 Probleme... CPU Led orange und Debug Led A0...???

---------- Post added at 09:31 ---------- Previous post was at 09:09 ----------

...dank des 2.Bios...1101...alles im grünen Bereich... ;-)



[ebner33]

Hmm jetzt wo es hier erwähnt wird...
Habe bei meinem MAX4 Extreme Board direkt nach dem ersten Start auf 3208 aktualisiert.

Die beiden beschriebenen Sympzhome habe ich auch,also Cpu Led auf Orange und permanent E0 am Error Counter stehen....
Was mir noch aufgefallen ist,die die meiner Meinung nach recht lange Bios Boot Zeit!

Wie lange brauchts den bei euch vom drücken des Einschaltknopfes bis zum erscheinen des Win 7 Logos?

Edit: Gerade gestoppt,bis zum Win7 Logo dauerts bei mri gestoppte 33Sekunden... und was noch seltsamer ist,bis überhaupt mal ein Bild erscheint schon über 20Sekunden!
