[Sammelthread] ASUS Maximus V Extreme R.O.G (Z77)



ASUS Maximus V Extreme R.O.G


( Preisvergleich | Produktseite | PDF-Manual | Memory-QVL )

--- ASUS Republic of Gamers Microsite ---
--- ASUS Maximus V Extreme R.O.G @ hwbot ---
--- ASUS Australia - Hands On Preview (+ OC-Primer) ---



---> mehr Bilder im User Review

​
Specifications


CPUIntel Socket 1155 Core i7/i5/i3/Pentium/Celeron processors
Sandy Bridge (32nm) & Ivy Bridge (22nm)
Intel Turbo Boost Technology 2.0
ChipsetIntel Z77
PLX PEX8747
PLX PEX8608
Expansion Slots5x PCIe 2.0/3.0 x16 (at 16, 8+8, 8+8+8 or 8+8+8+8 Lanes)
1x PCIe 2.0 x4
1x Mini-PCIe

Anbindung:

Graphics1) Intel HD Graphics
Multi VGA Output
- HDMI (1920x1200 @ 60Hz)
- DisplayPort (2560x1600 @ 60Hz)
- Thunderbolt (2560x1600 @ 60Hz)

2) Multi Graphics Technology
4-Way NVIDIA SLI technology
4-Way ATI CrossFireX technology
Memory4x DDR3-1066 / 1333 / 1600 / 1866-2000-2133-2200-2400-2600-2666-2800 (OC) Non-ECC U-DIMM
Dual Channel Memory Architecture
Support for Extreme Memory Profile (XMP v1.3) memory modules
ThunderboltIntel DSL3310
Single Channel
6 daisy chainable devies
VGA enabled
AudioRealtek ALC898 HD-Audio Codec
2 / 4 / 5.1 / 7.1 Channel
Support for S/PDIF In/Out
Networking1x Intel 82579V Gigabit-Ethernet (10/100/1000 Mbit)
AzureWave AW-NB111H (802.11a/b/g/n Dual Band WiFi)
Bluetooth V4.0 & V3.0+HS
Storage InterfaceSouth Bridge: 2x SATA 6Gb/s, 4x SATA 3GB/s, RAID 0/1/5/10
ASMedia ASM1064: 4x SATA 6Gb/s
USBChipset: 4x USB 3.0 (2x back, 2x internal)
Chipset: 8x USB 2.0 (4x back, 4x internal)
ASMedia ASM1042: 4x USB 3.0 (2x back, 2x mid)
Internal I/O Connectors2x USB 3.0
2x USB 2.0
6x SATA 6Gb/s
3x SATA 3Gb/s
S/PDIF-Out
Frontpanel Audio (AAFP)
OC Key
2x Subzero Sense
2x VGA Hotwire(s)
Slow Mode
15x ProbeIt measure points
7x ProbeIt cable
3x Thermal Sensor
Power-on button
Reset button
ROG Connect switch
LN2 Mode switch
Go Button
BIOS Switch button
mPCIe Combo header

Fan:
2x CPU (4pin)
3x Chassis (4pin)
3x Optional (4pin)

Power Connector:
24-pin EATX
8-pin ATX 12V
4-pin ATX 12V
6-pin EZ_PLUG
4-pin EZ_PLUG
Back Panel ConnectorsPS/2 keyboard/mouse combo
Thunderbolt
DisplayPort
HDMI
LAN (RJ45)
4x USB 3.0
4x USB 2.0
1x Optical S/PDIF out
1x Optical S/PDIF in
5x Audio
Clear CMOS button(s)
ROG Connect On/ Off
I/O ControllerNuvoton NCT6779D
H/W MonitoringCPU/System fan fail warning
CPU/System fan speed detection
CPU/System fan speed control
CPU overheating warning
System voltage detection
CPU/System temperature detection
BIOS2x 64Mb UEFI AMI BIOS (Cfon EN25F64)
PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a
Multi-Language
Unique FeaturesmPCIe Combo™ (mPCIe/mSATA combo card)
ROG OC Key
- OSD TweakIt
- OSD Monitor
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
Extreme Engine Digi+ II :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase Memory power design
ROG Extreme OC kit :
- Subzero Sense
- VGA Hotwire
- Slow Mode
- LN2 Mode
- PCIe x16 Lane Switch
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)

ASUS TurboV EVO :
- TurboV
ASUS EPU :
- EPU
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send
ASUS Exclusive Features :
- AI Suite II
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 2
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Bundle SoftwareKaspersky Anti-Virus
DAEMON Tools Pro Standard
ROG CPU-Z
Mem TweakIt
ASUS AI Suite II
ASUS WebStorage
ASUS Utilities
Form FactorE-ATX Form Factor; 30.5cm x 27.2cm

Lieferumfang

  • Mainboard
  • User's manual
  • I/O Shield
  • 2x SATA 3Gb/s cable(s)
  • 6x SATA 6Gb/s cable(s)
  • 3-Way SLI bridge(s)
  • 4-Way SLI bridge(s)
  • SLI bridge(s)
  • CrossFire cable(s)
  • Q-connector(s) (2 in 1)
  • 2-port USB 2.0 and eSATA module(s)
  • ROG Connect cable(s)
  • ProbeIt cable set(s)
  • 12 in 1 ROG Cable Label(s)
  • mPCIe Combo card(s) with dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module
  • 2-in-1 RF Cable(s)
  • 2x Wi-Fi Ring Moving Antenna(s)
  • OC Key(s)
  • OC Key cable(s)

Schema

Zum Vergrößern anklicken....

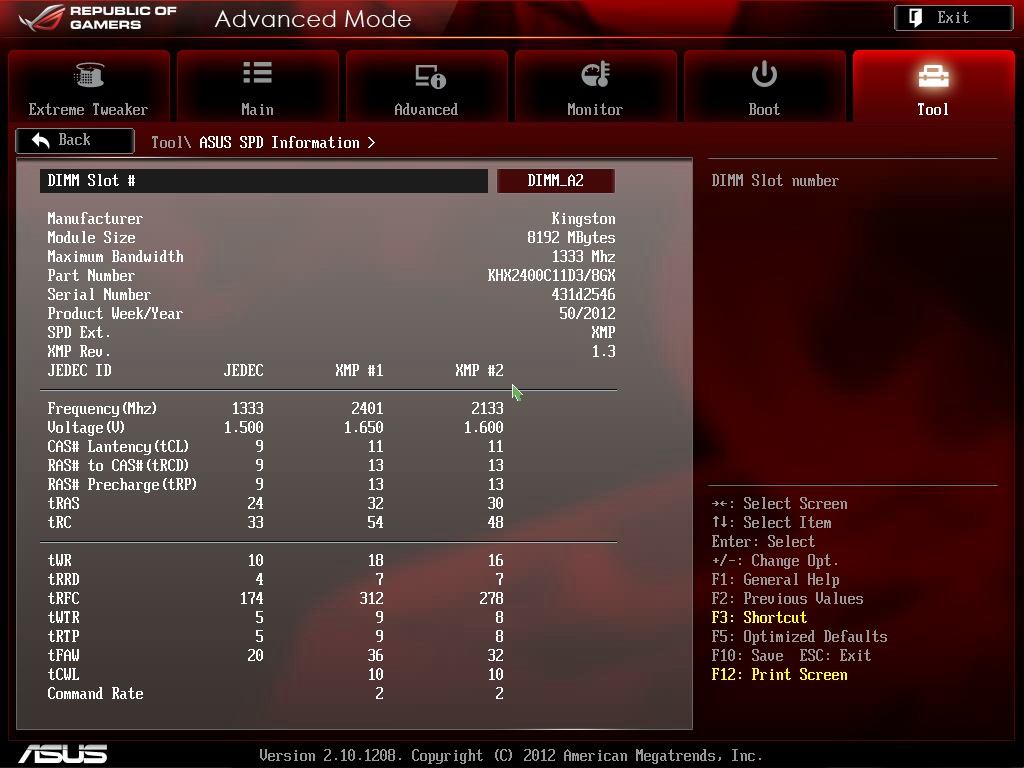

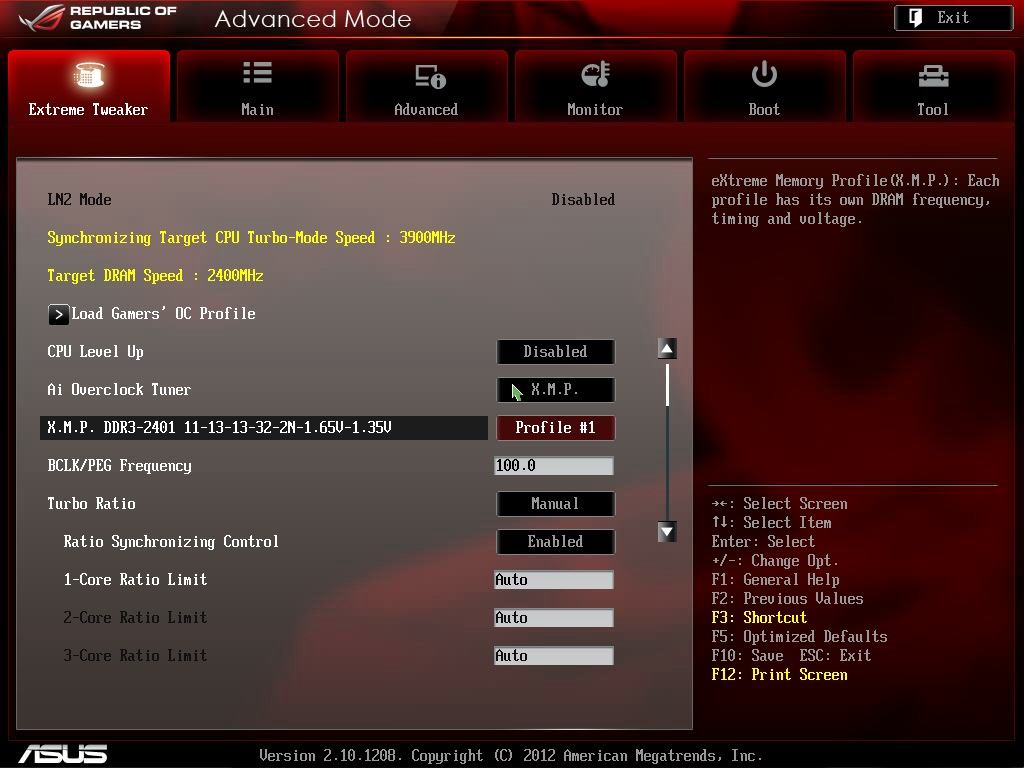

BIOS
1) Bilder


2) Spannungen
CPU VCore Offset-0.635 bis +0.635V, in 0.005V Schritten
iGPU Voltage Offset-0.635 bis +0.635V, in 0.005V Schritten
VCCSA Voltage0.800 bis 1.700V, in 0.00625V Schritten
VCCIO Voltage0.900 bis 1.550V, in 0.00625V Schritten
2nd VCCIO Voltage0.400 bis 1.700V, in 0.00625V Schritten
CPU PLL Voltage1.250 bis 2.500V, in 0.00625V Schritten
Skew Driving Voltage0.275 bis 1.600V, in 0.00625V Schritten
PCH 1.05V Voltage0.800 bis 1.600V, in 0.00625V Schritten
VTTDDR Voltage0.625 bis 1.100V, in 0.00625V Schritten
DDR3 Voltage1.200 bis 1.920V, in 0.005V Schritten

Achtung: Beim BIOS Update gehen die gespeicherten OC Profile verloren (diese sind nicht auf/abwärtskompatibel).

3) BIOS Downloads: (ME-Updater v8.1)

4. Unofficial BIOS Downloads (Nutzung auf eigene Gefahr!)


5. Unofficial ME Updates (Nutzung auf eigene Gefahr!)
Zum Vergrößern anklicken....

News & Reviews
Hardwareluxx News: Asus stellt Maximus V Extreme vor
Hardwareluxx News: ASUS gibt Preis und Verfügbarkeit des Maximus V Extreme bekannt

International Reviews
00) Hardwareluxx Review: Test: ASUS Maximus V Extreme
01) Guru3d
02) Overclock3D
03) t-break
04) Hardware.Info (UK)
05) Hartware.net
06) ocaholic
07) Gamezoom
08) McZonk - User Review @ PCGHX
09) Bjorn3d
10) Techpowerup
11) --> bitte weitere Review Links im Thread posten!
Zum Vergrößern anklicken....

Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste
1) CPU-Kühler

2) RAM
  • Hersteller | Modell | Preisvergleich | kompatibel | Einschränkungen / Anmerkungen
  • Hersteller | Modell | Preisvergleich | inkompatibel | Grund
  • GeIL | EVO Leggera GEL316GB1866C9DL | 2x8GB | DDR3-1866 CL9 | Preisvergleich | kompatibel
  • G.Skill | RipJawsX F3-1600C9Q-32GXM | 4x8GB | DDR3-1600 CL9 | Preisvergleich | kompatibel
  • G.Skill | RipJawsX F3-17600CL9D-4GBXLD | 2x4GB | DDR3-2200 CL9 | Preisvergleich | kompatibel (User: emissary42)
  • G.Skill | Sniper F3-1866C10Q-32GSR | 4x8GB | DDR3-1866 CL10 | Preisvergleich | kompatibel
  • G.Skill | TridentX F3-2400C10D-8GTX | 2x4GB | DDR3-2400 CL10 | Preisvergleich | kompatibel (User: emissary42)
  • Corsair | Dominator GT CMT12GX3M3A2000C9 | 3x4GB | DDR3-2000 CL9 | Preisvergleich | kompatibel (User: emissary42)
  • Corsair | Dominator CMD8GX3M2A1600C8 | 2x4GB | DDR3-1600 CL8 | Preisvergleich | kompatibel
  • Corsair | Dominator CMP16GX3M4X1866C9 | 4x4GB | DDR3-1866 CL9 | Preisvergleich | kompatibel
  • Corsair | Vengeance CMZ32GX3M4X1600C10 | 4x8GB | DDR3-1600 CL10 | Preisvergleich | kompatibel
  • Mushkin | Blackline Ridgeback 998826 | 3x2GB | DDR3-1600 CL6 | Preisvergleich | kompatibel (User: emissary42)
  • Mushkin | Blackline Frostbyte 996829 | 2x2GB | DDR3-2000 CL7 | Preisvergleich | kompatibel (User: emissary42)
  • Kingston | HyperX Genesis KHX2133C11D3K4/16GX | 4x4GB | DDR3-2133 CL11 | Preisvergleich | kompatibel (Review: GameZoom)
  • Kingston | HyperX LoVo KHX1600C9D3LK2-8GX | 2x4GB | DDR3-1600 CL9 1.35v | Preisvergleich | kompatibel (User: emissary42)
  • Samsung | Green MV-3V4G3D | 2x4GB | DDR3L-1600 CL11 | Preisvergleich | kompatibel (User: emissary42)

3) Mainboard
Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.
Zum Vergrößern anklicken....

Nützliche Links (im Forum & im WWW)
1) Hardwareluxx

2) WWW (international)
Zum Vergrößern anklicken....

INCOMING... Mini-Review?
Zum User Review: Mangels Interesses hier im Thread, habe ich das Vorhaben kurz nach den Aufnahmen und Tests verworfen. Deshalb wird es von mir nicht mehr fertig gestellt.

Vintage Gallery



Mein Testsetup

CPUIntel Core i5-3570K
MainboardASUS Maximus V Extreme R.O.G (BIOS 704)
Memory2x2GB G.Skill RipajwsX F3-17600CL9D-4GBXLD (PSC X)
2x4GB G.Skill F3-14900CL8D-8GBXM (Samsung HCH9)
2x4GB Samsung Green 30nm MV-3V4G3D (Samsung HYK0)
2x2GB Kingston HyperX T1 DDR3-2000 CL8 (KHX2000C8D3T1K2/4GX, Elpida Hyper)
2x2GB GeIL Ultra DDR3-2133 CL9 (GUP34GB2133C9DC, Epida BBSE)
CoolingThermaltake FRIO CL-P0564 (CPU)
230mm Cooler Master (Mainboard-Rückseite)
140mm Corsair AF (Chipsatz)
Power SupplySuper Flower Golden Green 400W (SF-400P14XE)
HDDWestern Digital Raptor 74GB
PeripheryAvocent Switchview DVI
Razer Diamondback
Microsoft Natural Keyboard 4000
SoftwareMicrosoft Windows 7 Pro SP1, aktuelle Treiber

Vergleichswerte

1) AMD FM1 Plattform: AMD A8-3870K, Gigabyte A75-UD4H, 4GB G.Skill RipjawsX @ DDR3-1866 (OC:2200)
2) Intel LGA1366 Plattform: Intel Core i7-980X, Gigabyte X58A-OC, 6GB Kingston HyperX @ DDR3-1333 (OC: 1600)
3) Intel LGA1155 Plattform: Intel Core i5-3570K, ASUS Maximus V Extreme (Z77), 4GB RipjawsX @ DDR3-1600 CL9
4) Intel Pentium G2120 (simuliert): Intel Core i5-3570K @ 3.1Ghz (2c2t), sonst siehe 3)



Benchmarks - synthetisch

















Bonus - Memory Overclocking

1) G.Skill RipjawsX F3-17600CL9D-4GBXLD (2x2GB DDR3-2200 CL9-11-9-28, PSC)

DDR3-2500 | CL9-11-9-28-1T | 1.65v | 2x2GB | Screen

2) G.Skill RipjawsX F3-14900CL8D-8GBXM (2x4GB DDR3-1866 CL8-9-9-27, Samsung HCH9)

DDR3-2000 | CL8-9-9-21-1T | 1.575v | 2x4GB | Screen

3) G.Skill ECO F3-12800CL7D-4GBECO (2x2GB DDR3-1600 CL7-8-7-24, PSC)

DDR3-2300 | CL9-11-9-28-1T | 1.637v | 2x2GB | Screen

4) G.Skill Sniper F3-14900CL9D-8GBSR (2x4GB DDR3-1866 CL9-10-9-29, Hynix CFR)

DDR3-2500 | CL11-12-11-26-1T | 1.60v | 2x4GB | Screen

5) Samsung Green MV-3V4G3D (2x4GB DDR3-1600 CL11-11-11-31, HYK0)

DDR3-2400 | CL9-11-11-26-1T | 1.625v | 1x4GB | Screen

6) Mushkin Blackline Ridgeback 998826 (3x2GB DDR3-1600 CL6-8-6-24, PSC)

DDR3-2300 | CL9-11-9-28-1T | 1.650v | 2x2GB | Screen

7) G.Skill TridentX F3-2400C10D-8GTX (2x4GB DDR3-2400 CL10-12-12-31)

DDR3-2200 | 9-10-10-26-1T | 1.500v | 2x4GB | emissary42 | Screen
DDR3-2400 | 10-11-11-26-1T | 1.563v | 2x4GB | emissary42 | Screen
DDR3-2500 | 10-12-12-28-1T | 1.563v | 2x4GB | emissary42 | Screen

8) Kingston HyperX LoVo KHX1600C9D3LK2-8GX (2x4GB DDR3-1600 CL9-9-9-24 1.35v)

DDR3-2133 | 10-12-11-28-1T | 1.500v | 2x4GB | emissary42 | Screen
DDR3-2200 | 10-12-11-28-1T | 1.538v | 2x4GB | emissary42 | Screen
DDR3-2400 | 11-13-12-31-1T | 1.525v | 2x4GB | emissary42 | Screen

9) Mushkin Blackline Frostbyte 996829 (2x2GB DDR3-2000 CL7-10-8-27 1.65v, PSC)

DDR3-2060 | 6-9-6-24 1T | 1.650v | 2x2GB | emissary42 | Screen
DDR3-2284 | 7-10-7-26 1T | 1.650v| 2x2GB | emissary42 | Screen
DDR3-2400 | 8-11-8-28 2T | 1.700v| 2x2GB | emissary42 | Screen

10) Corsair Dominator GT CMT12GX3M3A2000C9 (3x4GB DDR3-2000 CL9-10-9-28 1.65v, Hynix CFR)

DDR3-2600 | 11-13-12-29 1T | 1.650v | 3x4Gb | emissary42 | Screen
DDR3-2666 | 11-13-13-31 1T | 1.650v| 2x4GB | emissary42 | Screen
WORK IN PROGRESS!​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Mein Board ist zwar inzwischen verkauft, aber solange die Erinnerungen noch da sind, kann ich auch spezifischere Fragen beantworten. Also nur zu ;)

Noch ne kleine Frage:

Warum ist bei mir die CPU Voltage option auf Manual fest und ausgegraut?
Also die VCore kann ich ändern, aber ich kann nicht vom Manual-Mode auf den Offset-Mode wechseln.

PS.: Hat sich erledigt, der LN2-Mode war Enabled. Wer lesen kann ist klar im Vorteil :)

Zuletzt bearbeitet:
Hattest du diesen absichtlich aktiviert?

Mehr oder weniger.
Warum, ist da etwas dabei, was man beachten sollte?

Und evt. kannst du mir etwas zum "Slow-Mode" sagen, damit kann ich nicht viel anfangen.

Zuletzt bearbeitet:
Slow Mode und LN2 Mode kannst du ignorieren (deaktiviert lassen), solange du kein Extrem-Benching mit dem Board betreiben willst. Wenn du Extrem-Bencher bist, weist du in der Regel warum es die Schalter gibt und was er bewirkt :d

Zuletzt bearbeitet:
Extreme-Bencher wahrhaftig nicht... ;)
Ich bin gerade dabei aus meinem 2500K das möglichste, mit geringster Temp und VCore rauszuholen.
Allerdings alles für den 24/7 Betrieb, also nix Extremes :)

Dann lass beides deaktiviert. Die Einstellungen sind nicht für den Alltagsbetrieb gedacht.

Hi leute,

was würdet ihr für ein gebrauchtes 1Jahr altes M5E in gutem Zustand bezahlen. Ja ich weiß es gibt auch nen Wertanfrage Thread, aber irgendwie glaube ich habe ich da ne geringe Chance auf ne Antwort als bei euch "Experten" ^^

Wenn das Zubehör vollständig ist und es keine Macken hat ab 150+

Kann schon 200 EUR dabei draufgehen.:d

Ich wette der hat das per "Bekannten" ersteigert und nun wieder rein gesetzt, wer zum Teufel zahlt 155€ für einen alten Sockel ohne Zubehör etc.

Downforce schrieb:
Kann schon 200 EUR dabei draufgehen.:d
Zum Vergrößern anklicken....

Ja dann kauf ich aber hier im Luxx ein Maximus VI und kein V

Zuletzt bearbeitet:
Es ist natürlich möglich, dass die ursprüngliche Auktion abgebrochen wurde, aber es würde mich nicht wundern, wenn dieser Händler noch ein "paar" Stück davon in den nächsten Wochen anbieten würde.

ich besitze das oben genannte MB, leider habe ich zZ paar probleme mit meinen kingston http://www.heise.de/preisvergleich/k...x-a865308.html

sie wollen einfach nicht stabil laufen mit 2400mhz, bekomme nur bootloops oder fehlercodes (26, 23,) 1333mhz sind dagegen kein problem, verbaut sind Hynix MFR...

Wie ich aus dem Sammelthread entnehmen konnte sollen die Gskill TridentX F3-2400C10D-8GTX kompatibel sein...

liefen die 2400mhz direkt out of the box stabil oder musstest du nochwas an den timings ändern?

Zuletzt bearbeitet:
Wenn du das XMP aktivierst, stellt das M5E alles weitere passend ein (Timings, Spannungen). Es sucht sich auch selbst passende sekundäre Timings, statt die aus dem XMP zu übernehmen. Das kann manchmal schief gehen, vor allem bei 8GB Modulen, weil es eher auf 1GBit und 2GBit ICs optimiert ist. Dann empfehle ich, die sekundären Timings aus dem XMP manuell einzutragen. Andere Stolpersteine würden mir aber nicht einfallen, außer dass die letzten BIOS Versionen nicht gerade die OC-freundlichsten waren, meiner Erfahrung nach^^

Die F3-2400C9D-8GTXD liefen bei mir ohne Gefrickel und die F3-2400C10D-8GTX wahrscheinlich auch. Da bin ich mir aber nicht 100% sicher, weil das schon sehr lange her ist.

Mit manuellen Timings sollten die auf jeden Fall laufen. Zeig mal einen Screenshot aus dem BIOS von deinen manuellen Timings. Speichere sie dir gleich als Profil ab, dann schrauben wir etwas daran herum.

Erst mal vorweg: Hast du den CPU-Overclock mit DDR3-2400 auf Stabilität getestet? Wenn du den Speichertakt anhebst, darfst du deine CPU neu ausloten ;)

Wenn du dir nicht sicher bist, ob deine CPU diesen Takt auch mit höhem Speichertakt stabil schafft. Dann teste den Speicher erst mal mit der CPU @ Default und aktiviertem XMP. Stelle bitte solange VCCSA, VCCIO, CPU_PLL und VTTDDR auf AUTO. Du kannst die Werte manuell anpassen, wenn das System stabil ist. Sollte das nicht klappen, sehen die manuellen Timings nicht ganz richtig aus für ein 2x8GB Kit. Bitte schau diese noch mal in Aida64 nach (Motherboard -> SPD).

Sonst teste einfach

Latency Boundary Auto
Ref Cycle Time 360/320/300/260/240
Read to Pre 10/9/8
DRAM Four Act Win 36/32/28

Zuletzt bearbeitet:
emissary42 schrieb:
Erst mal vorweg: Hast du den CPU-Overclock mit DDR3-2400 auf Stabilität getestet? Wenn du den Speichertakt anhebst, darfst du deine CPU neu ausloten ;)

Wenn du dir nicht sicher bist, ob deine CPU diesen Takt auch mit höhem Speichertakt stabil schafft. Dann teste den Speicher erst mal mit der CPU @ Default und aktiviertem XMP. Stelle bitte solange VCCSA, VCCIO, CPU_PLL und VTTDDR auf AUTO. Du kannst die Werte manuell anpassen, wenn das System stabil ist. Sollte das nicht klappen, sehen die manuellen Timings nicht ganz richtig aus für ein 2x8GB Kit. Bitte schau diese noch mal in Aida64 nach (Motherboard -> SPD).

Sonst teste einfach

Latency Boundary Auto
Ref Cycle Time 360/320/300/260/240
Read to Pre 10/9/8
DRAM Four Act Win 36/32/28
Zum Vergrößern anklicken....

auf meinem OCF lief es (4.8ghz 1,312v@ 2400mhz ram 11-13-13-32-2) prime95 27.9 864k stable.

@stock Bootloop mit und ohne ref,read,...) anpassung
@4.8ghz das gleiche..

edit: aida64 zeigt die richtigen timings

Zuletzt bearbeitet:
Einstellungen von einem Board lassen sich nicht auf ein anderes übertragen. Da fängst du im Prinzip wieder von vorn an.

Bootloop mit welchem POST Error?

Zeig mal das XMP.

Edit: und welche BIOS Version ist das?

Zuletzt bearbeitet:
Also

tRRD 7
tRFC 312
tWR 18
tWTR 9
tRTP 9
tFAW 36
tWCL 10

Das passt schon eher, als die manuellen Timings weiter oben.

36 ist CPU post-memory intialization (wenn die Speichereinstellungen nicht passen, bekommt man normalerweise eher eine 55)
56 ist invalid cpu type or speed :fresse:

Den Zweiten habe ich noch nie gesehen, da stimmt aber irgendetwas nicht... BIOS und ME noch mal neu flashen und/oder eine andere Version testen?

Edit: Teste auch mal anderen Slots auf deinem Board und die Module einzeln!

Zuletzt bearbeitet:
Hallo Jungs.

Ich habe eine frage an euch.

Es dreht sich um die Grafikkarten - Steckplätze.

Ich hatte mal einen Wasserschaden. Und der erste Steckplatz wurde entfernt. Habe meine Grafikkarte in dem zweiten Slot stecken.
Jetzt kommt meine frage, wenn ich mir eine zweite Grafikkarte in den Pc bauen möchte. Kann ich den vierten Slot benutzen, für die zweite Karte? Damit etwas platz zwischen den Grafikkarten ist. Oder muss ich den dritten nehmen? Oder geht das garnicht mehr bei meinem Board?

Gruss Daniel

Im Handbuch Seite 1-28 findest du eine Tabelle mit der Anbindung aller Slots. Du kannst demnach eine Kombination aus PEG 2A, 3 und 4 verwenden.

Hallo,

Danke für deine Antwort. Ich möchte aber noch mal nach hacken.
Also kann ich egal wo die zweite Graka rein Stecken? zum Beispiel Slot 2 und 4?

Auf den Bild hier


Habe ich es so verstanden, dass es eher vorgeschrieben wird, wo welche Steckt.

Gruß

Es wird nichts vorgeschrieben, das sind Empfehlungen. Wenn du es einfach ausprobieren willst, kannst du aber natürlich auch Kombinationen finden, die nicht funktionieren wollen (weil sich bestimmte Steckplätze u.U. die Anbindung teilen).

Außerdem gibt es keinen Slot 2, dafür aber 2A und 2B^^

emissary42 schrieb:
Also

tRRD 7
tRFC 312
tWR 18
tWTR 9
tRTP 9
tFAW 36
tWCL 10

Das passt schon eher, als die manuellen Timings weiter oben.

36 ist CPU post-memory intialization (wenn die Speichereinstellungen nicht passen, bekommt man normalerweise eher eine 55)
56 ist invalid cpu type or speed :fresse:

Den Zweiten habe ich noch nie gesehen, da stimmt aber irgendetwas nicht... BIOS und ME noch mal neu flashen und/oder eine andere Version testen?

Edit: Teste auch mal anderen Slots auf deinem Board und die Module einzeln!
Zum Vergrößern anklicken....

sorry für meine späte antwort...

ich hab jetzt mal jeden slot durch, leider ohne ergebnis was jetzt aber was neu ist ich bekomme 55er fehler und EE

frag mich aber trotdem warum die mit 1333 laufen:confused:

werd jetzt mal das zweite bios nehmen also das release bios.

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
