[Sammelthread] Asus Maximus V Formula (Z77)

WIP

Willkommen im Asus Maximus V Formula Sammelthread



Asus Maximus V Formula bei Geizhals.at



Bilder











Spezifikationen

Specifications
CPU Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors*
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0*
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to ASUS for CPU support list
Chipset Intel® Z77
Memory 4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.*
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).
Graphic Integrated Graphics Processor*
Multi-VGA output support : HDMI/DisplayPort ports*
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi-GPU Support Supports NVIDIA® SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports AMD CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *1
Expansion Slots 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) *2
1 x PCIe 2.0 x4*
3 x PCIe 2.0 x1*
1 x mini-PCIe 2.0 x1 *3
Storage Intel® Z77 chipset :*
2 x SATA 6Gb/s port(s), red
2 x SATA 3Gb/s port(s), black
1 x eSATA 3Gb/s port(s), red
1 x mini-SATA 3Gb/s port(s) , black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *4
ASMedia® PCIe SATA controller : *5
4 x SATA 6Gb/s port(s), red
LAN Intel®, 1 x Gigabit LAN Controller(s)
Wireless Data Network Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz
Bluetooth Bluetooth V4.0
Bluetooth V3.0+HS
Audio SupremeFX IV built-in 7.1-Channel High Definition Audio CODEC*
- Output Signal-to-Noise Ratio (A-Weighted): 110 dB
- Output THD+N at 1kHz: 95 dB
- TI 6120A2 high fidelity headphone amplifier
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- 1500 uF Audio Power Capacitor
- Blu-ray audio layer Content Protection*
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel
USB Ports Intel® Z77 chipset :*
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :*
8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board)
ASMedia® USB 3.0 controller :*
2 x USB 3.0 port(s) (2 at back panel, blue)
Overclocking Features mPCIe Combo™ (mPCIe/mSATA combo card)
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
Extreme Engine Digi+ II :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase Memory power design
ROG Extreme OC kit :
- Slow Mode
- LN2 Mode
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
GameFirst II
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS TurboV EVO :
- CPU Level Up
ASUS EPU :
- EPU*
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send*
ASUS Exclusive Features :
- AI Suite II
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 2
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3*
- ASUS EZ Flash 2*
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM*
- ASUS Q-Connector
Back I/O Ports 1 x DisplayPort
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0*
4 x USB 2.0*
1 x Optical S/PDIF out
1 x Optical S/PDIF in
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
Internal I/O Ports 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)*
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
3 x Chassis Fan connector(s) (4 -pin)
3 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)*
1 x Slow Mode switch(es)
8 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x EZ Plug connector(s) (4-pin Molex power connector)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x mPCIe Combo header(s)
Accessories User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)*
1 x ROG Connect cable(s)
1 x 12 in 1 ROG Cable Label(s)
1 x mPCIe Combo card(s) with dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module
1 x 2-in-1 RF Cable(s)
2 x Wi-Fi Ring Moving Antenna(s)
BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability WfM2.0, DMI2.0, WOL by PME, PXE
Support Disc Drivers
Kaspersky® Anti-Virus
DAEMON Tools Pro Standard
GameFirst II
ROG CPU-Z
Mem TweakIt
ASUS AI Suite II
ASUS WebStorage
ASUS Utilities
Form Factor Extended ATX Form Factor*
12 inch x 10.1 inch ( 30.5 cm x 25.7 cm )
Note *1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2-1: PCIe 3.0 speed is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*2-2: x8/x4/x4 mode is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*3-1: The mPCIe 2.0 x1 slot is located on mPCIe Combo™ expansion card.
*3-2: The mini-PCIe slot is pre-installed with an Wi-Fi/Bluetooth module.
*4: Supports on Intel® Core™ processor family with Windows® 7 operating systems.
*5: These SATA ports are for data hard drives only.


Downloads

BIOS, Drivers, ETC.


passende CPU Kühler

Luftkühler:

teilt mir eure Konfigs mit...

Wasserkühler:

Heatkiller 3.0 LC/LT, Copper, Black Nickel/Chrome
XSPC Raystorm

Passender Schlauch:

Primochill Schlauch PrimoFlex Pro 16/10 (3/8"ID) Clear


RAM

G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133)
Patriot Viper 3 PC3-17000 2133 Mhz (2x4 Gb)
G.Skill Ripjaw Z F3 -17000CL9Q-16GBZH (4x4 Gb)
G.Skill Ripjaw X F3- 17000CL9Q-4GBXMD (2x4GB, 2 Kits in Vollbetückung laufen auch !)


More to come...

Zuletzt bearbeitet:
Zum Vergrößern anklicken....

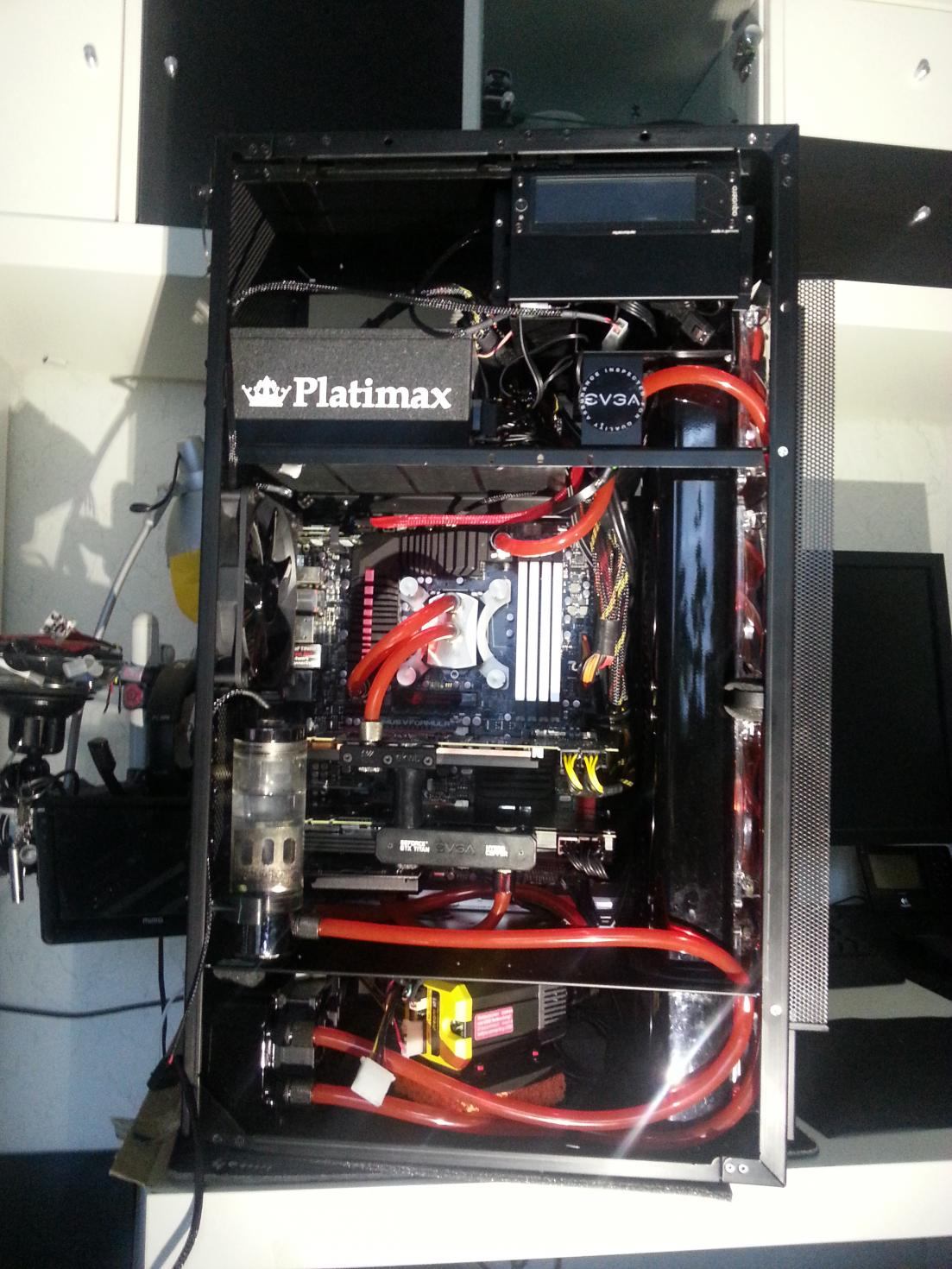

Lian Li X_2ooo by23reDmoD´2014


Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wie siehts mit einem aktuellen BIOS für das Brett aus so Richtung neuer Micro-Code Spectr-Fix etc?
Bietet Asus da was an?

Nicht das ich wüsste. Das letzte Bios ist von 2013.
Meins geht auch vermutlich ende der Woche in den Ruhestand.

Schande wenn da wirklich nichts da ist oder noch irgendwie zeitnahe *hust* kommt.
Asrock hat die komplette Z77 Plattform noch bedient und sogar für jeden auf der Webseite online gestellt und MSI verschickt auf Anfrage
Und der selbsternannte Marktführer der Blinkenden Bretter schafft es noch nicht mal seine alten Flaggschiffe zu bedienen bei solchen Lücken ... :eek::wall:

Zuletzt bearbeitet:
Jemand einen Tipp wie man die USB Ports "Alltagstauglich" bekommt.
Wenn ich ins Bios will muss ich Maus bzw. Tastatur an die beiden Asmedia USB3 Ports anschließen, die Intel USB2 als auch USB3 Ports bekommen erst Saft laut meiner Beleuchtung an der Logitech G710+ wenn das Windows Logo erscheint. "Gleichzeitig" gehen dann aber die USB3 Ports wieder aus und schalten sich erst beim Windows Anmeldeschirm wieder ein. Sprich ich kann über die USB3 Ports nicht in den Abgesicherten Modus etc. von Windows booten.
Stecke ich die Tastatur an die Intel USB2 Ports dann komme ich wie gesagt nicht ins Bios aber kann den Abgesicherten Modus bzw. erweiterte Starteinstellungen von Windows erzwingen.
Irsinnigerweise sind die Asmedia USB3 Ports auf der Rückseite im Handbuch mit einem Maussysmbol versehen.
Bei jedem verdammten Brett werden die nativen USB Ports eigentlich direkt vom Start aktiviert.
Alle Ports sind im Bios aktiviert als auch der Punkt mit dem voll initialisieren ist an.
Sonstige Kniffe oder hat man bei Asus nur zu heiß gebadet als man so einen Blödsinn programmiert hat?

Zuletzt bearbeitet:
Kann ich so nicht bestätigen.
Meine Eingabegeräte sind an den obersten USB-Slots angeschlossen und ich komme damit problemlos ins UEFI und kann dort auch navigieren.

Wie funktioniert das mit diesem "USB-Bios-Flashback"? (gegeben ist ein Modbios)
Im Handbuch steht man soll die Taste 3 Sekunden drücken, die Taste ist aber kein Taster sondern ein Schalter, genauer ein Rastender-Taster :hust:
Soll der "Schalter" jetzt 3 Sekunden gedrückt werden und dann drinnen bleiben oder soll man so drücken das er nach 3 Sekunden wieder in Grundstellung geht?
Tut sich jedenfalls nicht viel bei mir, es blinkt zwar aber da wird nichts geflasht!
Wie kann man unter Win10 ein Modbios flashen? Asus war ja so freundlich und hat den Bios-Signatur-Check scharf geschaltet und einem so entmündigt.
Die aktuelle Version vom Flasher "afuwin" kann jedenfalls nichts mit dem Parameter "/GAN" anfangen, mit der man den Signatur-Check angeblich übergehen kann, kennt die Software erst garnicht. Der Parameter "/Recovery" scheitert auch am Signatur-Check
Mit irgendwelchen uraltversionen soll es noch funktionieren hat da jemand noch was zur Hand?

So bzgl Bios-Flashback steht man nach Suche ja nicht alleine da. Tipp soll sein irgend einen USB Stick aus grauer Vorzeit zu nehmen so bis max 32MB!
Wurde mir dann zu doof der Scheiß. Also wieder altmodisch versucht ....
Auf der Ami Seite wird einem unter der 4er Bios-Plattform ein Flasher mit der Version 3.XXX angeboten ... klappt oh welch ein Wunder nicht und scheitert wieder am Signaturcheck
Stattdessen greift man zum Flasher der eigentlich für die 5er Plattform ist mit der Version 5.XXX, der kann das /GAN Kommando und funktioniert auch bei der 4er Plattform.
Erst das unmodifizierte original Bios flashen, CMD-Fenster dann auf lassen und im Anschluss direkt das modifizierte Bios per /GAN Kommando flaschen.
-> Signaturcheck erfolgreich übergangen. Fuck you Asus!

Die Asus Boards sind nur wählerisch was den Flashback angeht, aber ein Stick aus der Steinzeit muss es nicht sein. Nutze dafür einen recht aktuellen USB 3.0 Stick von Sandisk, der läuft.

!Nachfolgenden Tipps/Tricks/Anleitungen sind von mir getestet, aber trotzdem ist alles was ihr macht auf eigene Gefahr!

Hey,

da ich meines bald in Rente schicke habe ich bißchen herum gebastelt und wollte paar Infos teilen:

ASMedia USB Firmware Update:
Dieses Firmware für ASM1042 (ohne A etc.): ASMedia_ASM1042_130125_00_02_00.rar (Auch im Anhang)
Quelle: [Discussion] Firmware for Asmedia USB 3.0/3.1 Controllers
1. Look into the physical board for the ASMedia chip to confirm if it is the 1042, 1042A or 1042AE.
2. Get the apropriate version for your chip from the topic (13xx for 1042 and 14xx for 1042A / 1042AE)
3. Create with RUFUS a DOS USB Boot device (MBR for BIOS/UEFI).
4. Copy the files you got from this topic to the USB stick with DOS you've just made.
5. Go in the bios and:
5.1. Enable CSM (if disabled), otherwise it won't boot the DOS USB drive.
5.2. Disable SecureBoot (if enabled) for the same reason as above.
5.3. Set your USB as the boot device. (e.g. USB: CruzeBlade 4Gb).
5.3.1. Note: You can't boot a USB DOS stick in UEFI mode. Only MBR/USB mode.

6. Run the flasher to backup your current firmware:
6.1. "104XFWDL /A" (without quotes)

7. Run the flasher to check if you have the right version of the firmware:
7.1. "104XFWDL /D" (without quotes)
7.2. Take note of the info and come back to the topic if in doubt. Don't upgrade if you are NOT SURE if it is the right one.

8. Run the flasher to update the firmware:
8.1 "104XFWDL /U NAME-OF-THE-FILE.bin" (without quotes).
8.2 If succeded, go to 9. Otherwise take note of the error and come back for help.

9. Run the flasher to confirm the new firmware:
9.1 "104XFWDL /D" (without quotes)
Ich würde vorher empfehlen optisch zu checken welchen ASMedia Chip ihr drauf habt, ob es der ASM1042 oder ASM1042A ist (ich habe ersteren).
Er befindet sich direkt hinter dem LAN/USB 3.0 Port auf dem Board (Diese USB Ports sind lustigerweise die an dem Intel Chip 😅)

Falls ihr ein andere Firmware verwendet wollt könnt ihr so checken für welchen Chip sie ist mit HxD:
Quelle: [Discussion] Firmware for Asmedia USB 3.0/3.1 Controllers
First 16 bytes of your DE0_0239.BIN file reveals "U2104" which is firmware meant for ASM1042.

Offset(h) 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
00000000 00 00 01 00 00 01 55 32 31 30 34 5F 52 43 46 47 ......U2104_RCFG
--------------------------------------------------------------------------------------------------------------------------
First 16 bytes of 131025_10_11_26.bin file (I just picked a version) reveals "2104B" which is firmware meant for ASM1042A.

Offset(h) 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
00000000 00 00 01 00 40 00 32 31 30 34 42 5F 52 43 46 47 ....@.2104B_RCFG
--------------------------------------------------------------------------------------------------------------------------
Habe das update gemacht da ich ab und zu Probleme hatte den PC einzuschalten wenn ich Geräte angeschlossen hatte an die ASMedia USB Ports.
Ob es jetzt weg ist kann ich schwer sagen, aber neue ist doch immer besser 🙃

BIOS Mod:
Ich habe diesen BIOS Mod drauf: ASUS MAXIMUS V FORMULA BIOS 1903 modded for NVMe boot drive and EFI updates (Leider zu groß für den Anhang)
Läuft bei mir ohne Probleme, zu beachten ist, das man es nur per BIOS Flashback (USB Stick hinten rein) drauf flashen kann.
Meine NVME PCIe Karte wird auch erkannt, allerdings imo nicht als Boot Laufwerk eingerichtet.
MDS/Meltdown/Spectre fixes scheinen auch drin zu sein.


Vielleicht hilft das irgend jemanden mal, wäre nice wenn ein Moderator den BIOS Mod mit in den Anhang schmeißen könnte oder so als Backup, falls die Quelle mal weg sein sollte 😉


Anhänge

  • ASMedia_ASM1042_130125_00_02_00.zip
    202,1 KB · Aufrufe: 146
Zuletzt bearbeitet:
Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
