[Sammelthread] Asus Maximus V Formula (Z77)

WIP

Willkommen im Asus Maximus V Formula Sammelthread



Asus Maximus V Formula bei Geizhals.at



Bilder











Spezifikationen

Specifications
CPU Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors*
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0*
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to ASUS for CPU support list
Chipset Intel® Z77
Memory 4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.*
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).
Graphic Integrated Graphics Processor*
Multi-VGA output support : HDMI/DisplayPort ports*
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi-GPU Support Supports NVIDIA® SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports AMD CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *1
Expansion Slots 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) *2
1 x PCIe 2.0 x4*
3 x PCIe 2.0 x1*
1 x mini-PCIe 2.0 x1 *3
Storage Intel® Z77 chipset :*
2 x SATA 6Gb/s port(s), red
2 x SATA 3Gb/s port(s), black
1 x eSATA 3Gb/s port(s), red
1 x mini-SATA 3Gb/s port(s) , black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *4
ASMedia® PCIe SATA controller : *5
4 x SATA 6Gb/s port(s), red
LAN Intel®, 1 x Gigabit LAN Controller(s)
Wireless Data Network Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz
Bluetooth Bluetooth V4.0
Bluetooth V3.0+HS
Audio SupremeFX IV built-in 7.1-Channel High Definition Audio CODEC*
- Output Signal-to-Noise Ratio (A-Weighted): 110 dB
- Output THD+N at 1kHz: 95 dB
- TI 6120A2 high fidelity headphone amplifier
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- 1500 uF Audio Power Capacitor
- Blu-ray audio layer Content Protection*
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel
USB Ports Intel® Z77 chipset :*
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :*
8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board)
ASMedia® USB 3.0 controller :*
2 x USB 3.0 port(s) (2 at back panel, blue)
Overclocking Features mPCIe Combo™ (mPCIe/mSATA combo card)
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
Extreme Engine Digi+ II :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase Memory power design
ROG Extreme OC kit :
- Slow Mode
- LN2 Mode
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
GameFirst II
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS TurboV EVO :
- CPU Level Up
ASUS EPU :
- EPU*
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send*
ASUS Exclusive Features :
- AI Suite II
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 2
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3*
- ASUS EZ Flash 2*
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM*
- ASUS Q-Connector
Back I/O Ports 1 x DisplayPort
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0*
4 x USB 2.0*
1 x Optical S/PDIF out
1 x Optical S/PDIF in
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
Internal I/O Ports 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)*
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
3 x Chassis Fan connector(s) (4 -pin)
3 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)*
1 x Slow Mode switch(es)
8 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x EZ Plug connector(s) (4-pin Molex power connector)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x mPCIe Combo header(s)
Accessories User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)*
1 x ROG Connect cable(s)
1 x 12 in 1 ROG Cable Label(s)
1 x mPCIe Combo card(s) with dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module
1 x 2-in-1 RF Cable(s)
2 x Wi-Fi Ring Moving Antenna(s)
BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability WfM2.0, DMI2.0, WOL by PME, PXE
Support Disc Drivers
Kaspersky® Anti-Virus
DAEMON Tools Pro Standard
GameFirst II
ROG CPU-Z
Mem TweakIt
ASUS AI Suite II
ASUS WebStorage
ASUS Utilities
Form Factor Extended ATX Form Factor*
12 inch x 10.1 inch ( 30.5 cm x 25.7 cm )
Note *1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2-1: PCIe 3.0 speed is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*2-2: x8/x4/x4 mode is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*3-1: The mPCIe 2.0 x1 slot is located on mPCIe Combo™ expansion card.
*3-2: The mini-PCIe slot is pre-installed with an Wi-Fi/Bluetooth module.
*4: Supports on Intel® Core™ processor family with Windows® 7 operating systems.
*5: These SATA ports are for data hard drives only.


Downloads

BIOS, Drivers, ETC.


passende CPU Kühler

Luftkühler:

teilt mir eure Konfigs mit...

Wasserkühler:

Heatkiller 3.0 LC/LT, Copper, Black Nickel/Chrome
XSPC Raystorm

Passender Schlauch:

Primochill Schlauch PrimoFlex Pro 16/10 (3/8"ID) Clear


RAM

G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133)
Patriot Viper 3 PC3-17000 2133 Mhz (2x4 Gb)
G.Skill Ripjaw Z F3 -17000CL9Q-16GBZH (4x4 Gb)
G.Skill Ripjaw X F3- 17000CL9Q-4GBXMD (2x4GB, 2 Kits in Vollbetückung laufen auch !)


More to come...

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Ich kann später gerne mal testen was mein System im Idle zieht. :wink:

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Eher fehl am Platz, ist ja nicht so als wäre es erwähnenswert wenn NUR das Mobo 20W braucht. Zum idlen lohnt sich das Board also schonmal garnicht. Hauptsache erstmal ins lächerliche ziehen obwohl er ne gute Information gepostet hat ... :/

Blau Bear schrieb:
So das Problem ist gelöst. Die CPU hatte sich verabschiedet. Puh durchatmen!
Muss jetzt malsehen wie das mit der Garantie ist. Sie ist ja keine 2Jahre alt.

Gesendet von meinem GT-P5100 mit der Hardwareluxx App
Zum Vergrößern anklicken....

Hab mich leider zu früh gefreut. :heul:
Die CPU war es leider nicht. Speicher hatte ich ja schon getestet.
Einen einzigen Test werde ich morgen noch machen. Wenn das auch nichts bringt, dann weiss ich das ich das ich mich nach einem neuen Mobo umsehen darf. :-((

Gesendet von meinem GT-P5100 mit der Hardwareluxx App

Zuletzt bearbeitet:
nene, ich wollte nichts & niemanden ins lächerliche ziehen, sorry wenn das so verstanden wurde. Fakt is aber nun einmal das 20W kein Argument sind, dadurch ist das Board nich schlecht und Pleite geht man davon auch nich. Der ganze WattWahn geht mir mittlerweile auf die Eier...

Mika schrieb:
nene, ich wollte nichts & niemanden ins lächerliche ziehen, sorry wenn das so verstanden wurde. Fakt is aber nun einmal das 20W kein Argument sind, dadurch ist das Board nich schlecht und Pleite geht man davon auch nich. Der ganze WattWahn geht mir mittlerweile auf die Eier...
Zum Vergrößern anklicken....

so ist es ;)

@ Blau bear

hast du das board gebraucht gekauft ?? im rog forum habe ich gelesen das einige user den gleichen fehler haben da lag es wohl am zu hohen oc´n
vielleicht hats dir ja auch das bios zerschossen ? habe im handbuch gelesen das man ein bios flashback machen kann dazu muß man nicht ins bios kommen
da solls nen bios flashback button geben aber blos wo ???

Da werde ich mal die deutsche Anleitung dafür suchen und
ich werde versuchen mein BIOS auf die Vorgängerversion zurück zu setzen. Denn das Update auf die aktuelle Version, 1903, ist noch gar nicht solang her. Könnte eventuell daran liegen. Mal sehen was da geht.

-:Update:-
So das Thema M5F hat sich erledigt.
Ich habe versucht das BIOS auf die alte Version upzudaten aber das MB will einfach nicht. Ich habe mir jetzt das M6F gekauft. Sobald das M5F aus Reperatur kommt wirds verkauft.

Gesendet von meinem GT-I9505 mit der Hardwareluxx App

Zuletzt bearbeitet:

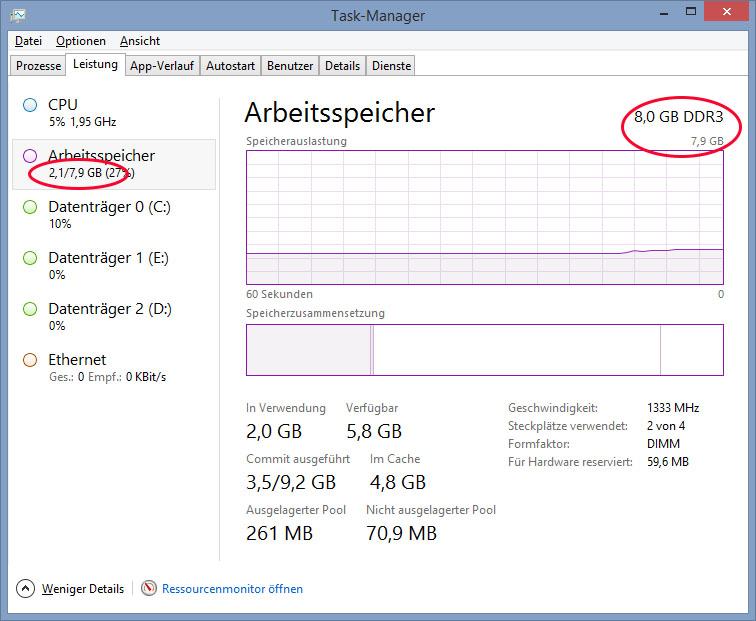

Ist es eigtl. normal, dass das Formula rund 100MB vom Arbeitsspeicher abzwackt?


Integrierte Grafik wird nicht genutzt.

Auf meinem alten Brett standen dort nicht 7,9GB sondern die vollen 8.
Daher vermute ich das es am Board liegt, da ich sonst weiter nichts geändert hatte.

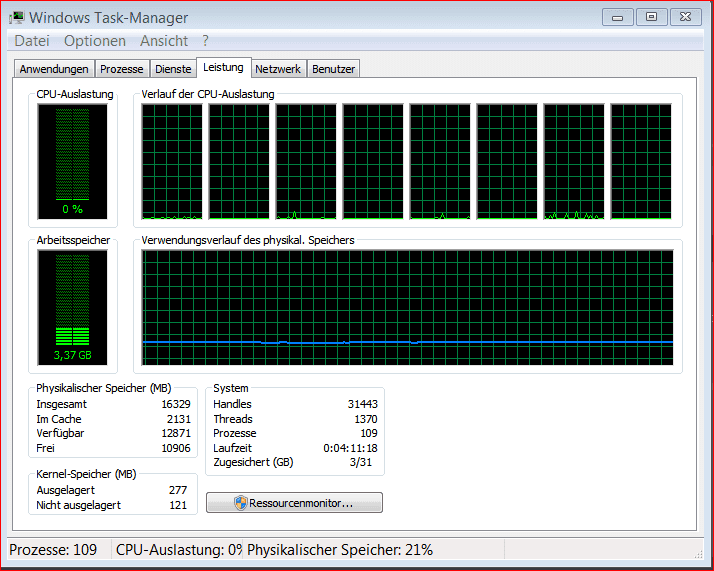

Deine Ansicht vom Taskmanager hab ich gar nicht, bei mir sieht das so aus:


hab 16GB. Welche Version vom Taskmanager ist das bitte?

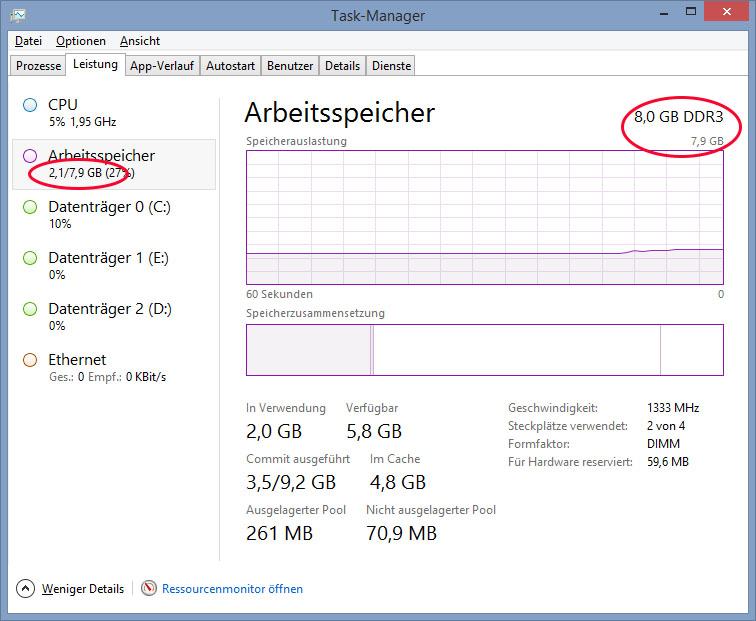

Ist der Win 8 Taskmanager ;)

Hab mal eine Frage an die Experten.
Hab hier ein eigenartiges Problem.
Ich hab ein M5F gebraucht gekauft, lief bei der Übergabe-Vorführung mit einer Sandy Bridge CPU.

Hatte am Anfang kurz einen i3-2120 auf dem MB, da der 3770K noch nicht da war und lief damit auch ohne Probleme.
Jetzt habe ich einen i7-3770K drauf gemacht und da spinnt das MB.
Am 3770K kann es nicht liegen, der läuft auf einem P67-UD4 und Z68XP-UD4 ohne Probleme
und ich hab heute den 3770K noch auf einem ASRock Z77 Extreme6 gegen getestet, da läuft die CPU auch.
Mit dem 3770K vom Kumpel, der auf dem ASRock verbaut ist, macht das M5F auch Probleme.
Fehler 55 (kein Speicher installiert).
Mit meinem 3770K bleibt das M5F mit A2 (IDE Erkennung) hängen. Danach noch mal den i3-2120 drauf gemacht,
da startet es ohne Probleme :stupid:
Alles Andere kann ausgeschlossen werden, da schon getestet (Speicher, Netzteil, SSD usw.) und mit verschiedenen BIOS-Versionen, einschließlich der neuesten 1903.

Also noch mal eine Kurzfassung -> M5F mit i3-2120 und i7-2600K läuft, zwei i7-3770K laufen mit dem MB nicht.

Hat jemand von Euch schon mal so ein Problem gehabt, bzw. eine Erklärung dafür?

Zuletzt bearbeitet:
frag doch mal dein kumpel bei dem dein k3770 läuft ob er dir sein speicher gibt zum testen.....

welche speicher hast den verbaut ??

8GB GeIL Value Plus DDR3-1333 DIMM CL9 Dual Kit und mit 8GB Corsair XMS3 Dominator DDR3-1866 (auf 1333 eingestellt) getestet.
Mit den beiden Sandy CPU´s läuft das MB ja (mit beiden Speichern). Das ein MB nicht mit jedem Speicher läuft,
hab ich schon gehört, aber das eine CPU mit dem Speicher nicht klar kommt, noch nicht.

hmm also ich habe auch domis .......und macht keine zicke.......

steck mal oben beide cpu stromstecker dran ??? vielleicht hilft das ja ??

cpu funktioniert, speicher geht auch dann kanns nur das board sein

code 55 hatte ich mal auf nem asrock extreme 6 wegen oc , ich glaub wenn ich den speicher zu hoch getaktet habe war das .....

Zuletzt bearbeitet:
der Geil RAM steht auch in der Kompatibilitätsliste vom M5F, also schließe ich den RAM aus.
Bei meinem 3770K kommt ja auch ein anderer Fehler, bzw. bleibt bei A2 (IDE-Erkennung hängen)
Verstehe halt nicht, warum es mit dem i7-2600K läuft und mit dem i7-3770K nicht.

Zuletzt bearbeitet:
jein (geköpft), aber auf dem ASRock und den beiden UD4 läuft sie ja ohne Probleme.

klingt nach verbogenen Pins am Sockel
oder nen unsauberen Kontakt vielleicht

Zuletzt bearbeitet:
@aquahead

hmm an den tip habe ich auch gedacht , aber die anderen cpu´s liefen ja auch , aber nachschauen kann er ja mal ...........

naja was soll ich sagen hatte mal nen Fingerabdruck an der Rand der CPU das hatte gereicht
und 1 verbogenen Pin den man kaum sah war nur leicht schräg so das wenn Druck vom CPU drauf kam Kontakt zu einen anderen hatte

Grüße nach Dresden - BZ64

Zuletzt bearbeitet:
mit den beiden 3770K komme ich nicht ins BIOS, Pins habe ich auch schon kontrolliert und die beiden Sandy CPU´s gehen ja auch.
Ist die Pinbelegung zwischen Sandy und Ivy anders?

Danke für die Grüße :wink: auch aus der Gegend?

Zuletzt bearbeitet:
normal ist alles gleich
aber um noch nen Fehler ausszuschließen
wie wärs mal das Bios neu zu flashen über Instantfunktion
ansonsten ist nen bissl komisch das ganze

hab mal in DD gewohnt

Bios neu flashen hab ich schon mehrmals gemacht (über USB-BIOS-Flashback), auch ältere Versionen getestet.

BZ64 schrieb:
Bios neu flashen hab ich schon mehrmals gemacht (über USB-BIOS-Flashback), auch ältere Versionen getestet.
Zum Vergrößern anklicken....

Eindeutig CPU hinüber. Ich hatte das auch vor ein paar Monaten Error 55. Ich hab eine neue CPU von Intel bekommen und schon war Error 55 weg. Hier im Thread steht weiter Oben was darüber.

Spannung Ram wie viel war eingestellt auf Dauer 1.65V ???

cu Bohne02

Zuletzt bearbeitet:
Eindeutig kann das nicht sein, vor dem Asus Bord hatte ich nen asrock extreme 6 der Speicher lief nur auf 1333 MHz sobald ich höher bin error 55 seid dem ich das Asus habe Fehler weg

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
