[Sammelthread] ASUS P8Z77-V / -PRO / -Deluxe / -Premium (Intel Z77)

- Sockel: LGA1155 - Chipsatz: Intel Z77 Sammelthread -


P8Z77 | Geizhals.at Deutschland

---

INHALTSVERZEICHNIS
==============

• 1.Inhaltsverzeichniss

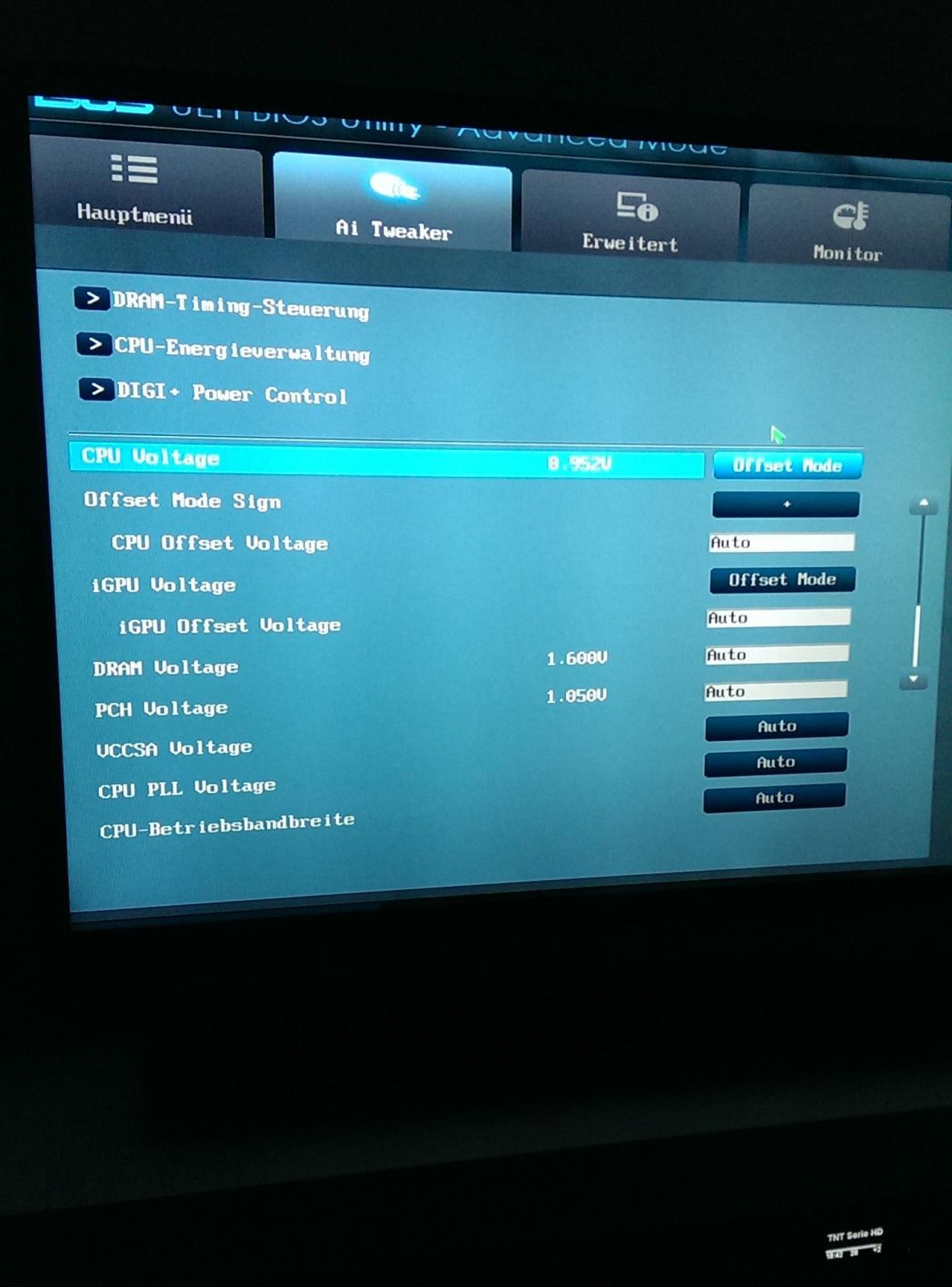

• 3.UEFI-Einblicke (ehemals Bios)
• 6.kompatible CPU-Kühler
• 7.kompatibler RAM

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77V




- Zusammenfassung Spezifikationen / Features -

-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 12 Phase Power Design
(8 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
1 x TPM connector(s)
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE, WOR by PME


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V:

ASUS - Mainboards- ASUS P8Z77-V

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V PRO




- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
4 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V Pro:

ASUS - Mainboards- ASUS P8Z77-V Pro

Tests (deutsch):

http://www.awardfabrik.de/mainboards/asus-p8z77-v-pro.html

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Deluxe





- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Unterstützt Intel® 22 nm-Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2
Supports Intel® 32 nm CPU
* Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 MHz Non-ECC, Un-buffered Memory
Dual Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
* Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite ASUS oder im Benutzerhandbuch.


Grafik:

Integrierter Grafikprozessor
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Unterstützt HDMI mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
- Unterstützt DisplayPort mit einer max. Auflösung von 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Erweiterungsschächte:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 Modus, schwarz)
4 x PCIe 2.0 x1 *4


Speichersystem:

Intel® Z77 chipset :
2 x SATA 6Gb/s-Schnittstellen, grau
4 x SATA 3Gb/s-Schnittstellen, blau
Unterstützen RAID 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s-Schnittstellen, navy blue
Unterstützen RAID 0, 1
ASMedia® PCIe SATA controller : *6
2 x eSATA 6Gb/s-Schnittstellen, red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Realtek® 8111F, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Kanal High Definition Audio CODEC
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- optischer S/PDIF-Ausgang an der Gehäuserückseite
- DTS Ultra PC II
- DTS Connect


USB-Schnittstellen:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Intel® Z77 chipset : *7
4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern)
Intel® Z77 chipset :
8 x USB 2.0 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern)


Übertaktung:

Sicherheit beim Übertakten :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors Technologie 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU-Taste

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche
- ASUS SSD Caching
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) Schnittstelle
6 x USB 3.0
4 x USB 2.0
1 x S/PDIF-Ausgang (optisch)
6 x Audio-Anschlüsse
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
4 x SATA 6Gb/s-Schnittstellen
4 x SATA 3Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss
4 x Gehäuselüfteranschlüsse
1 x Optional Fan connector(s)
1 x S/PDIF-Ausgang
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x MemOK!-Taste
1 x System panel(s)
1 x TPU-Taste
1 x EPU-Taste
1 x Clear BIOS-Taste
1 x Power-on button(s)
1 x Reset button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s-Kabel
4 x SATA 6Gb/s-Kabel
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS :

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 " x 9.6 " ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.


- CPU-Liste -
--------------

Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum ASUS P8Z77-V Deluxe. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).


CPUs für P8Z77-V Deluxe:

ASUS - Mainboards- ASUS P8Z77-V DELUXE

Tests (deutsch):

http://www.ocaholic.ch/xoops/html/modules/smartsection/item.php?itemid=733&sel_lang=german
http://www.hartware.net/review_1463.html

Bios History:

0801
0906
1015
1206
1401
1502
1504
1617
1709
1805
1908
2003
2104



1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Premium


- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

CPU:

Intel® Socket 1155 for 3[SUP]rd[/SUP]/2[SUP]nd[/SUP] Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.ChipsetIntel® Z77


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.


Thunderbold:
ThunderboltVGA output support
Data transfer rate up to 10 Gbps
Daisy-chain up to 6 Thunderbolt devices


Grafik:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DisplayPort/Thunderbolt ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
- Supports Thunderbolt with max. resolution 2560 x 1600 @ 60 Hz
Maximum shared memory of 1696 MB
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Supports LucidLogix® Virtu™ MVP Technology *[SUP]1[/SUP]


Erweiterungsschächte:

4 x PCIe 3.0/2.0 x16 (dual x16 or x16, x8, x8 or quad x8) *[SUP]2[/SUP]
2 x PCIe 2.0 x1


Speichersystem:

Intel® Z77 chipset : 2 x SATA 6Gb/s port(s), gray
3 x SATA 3Gb/s port(s), blue
1 x mini-SATA 3Gb/s port(s) with onboard 32GB SSD, black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *[SUP]3[/SUP]
Marvell® PCIe 9230 controller :
4 x SATA 6Gb/s port(s), navy blue
Support Raid 0, 1, 10
ASMedia® PCIe SATA controller : *[SUP]4[/SUP]2 x eSATA 6Gb/s port(s), red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® 82583, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB-Schnittstellen:

ASMedia® USB 3.0 controller :
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *[SUP]5[/SUP]4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)


Übertaktung:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.


ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch


ASUS EPU :
- EPU
- EPU switch


ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility


ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *[SUP]6[/SUP]
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :- USB BIOS Flashback
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- ASUS SSD Caching II
- Network iControl
- USB 3.0 Boost
- Disk Unlocker


ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2


ASUS EZ DIY : - ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2


ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x Thunderbolt port(s)
1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x TPM connector(s)
6 x SATA 6Gb/s connector(s)
3 x SATA 3Gb/s connector(s)
1 x mSATA connector(s) with 32GB SSD onboard
1 x CPU Fan connector(s) (4 -pin)
1 x CPU OPT Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x CPU/DRAM overvoltage jumper(s)
1 x Power-on button(s)
1 x Reset button(s)
1 x Clear CMOS button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*3: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*4: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*5: The USB 3.0 ports run at USB 3.0 speed rate under Windows® 7 or later versions.
*6: Available with V1.01.00 or later.

---

3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================























4.Downloads 4.Downloads
=======

allgemein:
-----------

• ASUS - Downloadpage
• FTP-Server - ASUS P8Z77-V
• FTP-Server - ASUS P8Z77-V PRO
• FTP-Server - ASUS P8Z77-V Deluxe

Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem Z77 passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes

(fast) problemlos passende Luftkühler:
---------------------------------------------------

Be quiet! Dark Pro Advanced
EKL Brocken
Intel Boxed Kühler
Noctua NH-C12P SE14
Noctua NH-D14
Prolimatech Genesis (es kann möglicherweise zu Problemen mit dem Pcie x1 anschluß kommen, kleiner abstand zum kühler)
Thermalright HR-02 Macho (SE / Rev. A) - keine Probleme (neuere Revisionen mit Innenbefestigungsklammern)
Zalman CNPS11X Performa (auch bei Vollbestückung knapp passend)

Mit Einschränkungen !!! :

be quiet! Dark Rock Pro 2 (es sollten low Profile Ram verwendet werden)

Noctua NH-U14S (oberster PCIe Slot nur eingeschränkt nutzbar)

Scythe Mine 2 unter verwendung FSMB 4 Backplate und weiteren einschränkungen

Scythe Mugen II Revision B mit dem 1156er Kit Ram Bänke A1 und B1 nur noch mit low profil Ram bestückbar

Scythe Mugen 3 B
wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright Archon SB-E u. Thermalright Archon - blockiert teilweise obersten Slot (PCIe x1), sonst keine Probleme

Thermalright HR-02 Macho wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright HR-02 Macho 120 - keine Probleme bei Nutzung von Ram ohne hohe HS, andernfalls kann der erste Ramslot nicht genutzt werden

Thermalright Silver Arrow SBE SE -
Nur die 2 blauen RAM Slots lassen sich nutzen wenn der erste Lüfter normal sitzt, will man alle haben muss man ihn höher montieren, nur LP Ram Pci-e wird blockiert

Thermalright True Spirit 140 längere Pcie Karten auf Slot Pcie x1 sind nicht mehr verwendbar.



Wasserkühler und Flüssigkeitskühler
------------------------------------------------

Antec H2o 620
Corsair H80

---

7.kompatibler RAM 7.kompatibler RAM
===========

Corsair XMS3 PC3-16000U CL9
Corsair XMS3 Dominator Platinum DIMM Kit 8GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMD8GX3M2A2133C9) Achtung Ram hat Überhöhe !!
Corsair Dominator CMP16GX3M4X1866C9 4x4 Kit
Corsair XMS3 Dominator GT DIMM Kit 16GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMT16GX3M4X2133C9)
Corsair Vengeance Low Profile schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600)
Corsair Vengeance 2*8GB (CML16GX3M2A1600C10)
Corsair Vengeance Low Profile 16GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CML16GX3M4A1600C9)
Corsair Vengeance Low Profile 16GB (DDR3-1600) CML16GX3M4A1600C9
Corsair Vengeance Low Profile 4x8GB CL10-10-10-27 (DDR3-1600) (CML32GX3M4A1600C10B)

Crucial Ballistix Sport CL9 2 x 8GB Crucial BLS8G3D1609DS1S00
Crucial Ballistix Tactical LP (8GB Single) mit Einschränkungen siehe Post 1233
GeIL Evo Corsa GOC38GB1866C9DC

G.Skill Ares F3-1600C9D-8GAO
G.Skill F3-1866C10D-16GAB
G.Skill Ares DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-1866C9Q-16GAB)
G.Skill Ares F3-2133C9Q-16GAB - CL9-11-10
G.Skill RipJaws-X DIMM Kit 8GB PC3L-12800U CL9-9-9-24
G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133) (F3-17000CL11D-8GBXL)
G.Skill RipJaws 4x 4GB 1600MHz CL 9-9-9-24 @ 1.5V ~ F3-12800CL9Q-16GBRL
G.Skill RipJaws 16GB DDR3 F3-12800CL9Q-16GBRL


Hynix RAM DDR3-1333 | 2x 2048 MB | Typ: HTM325U6CFR8C

Kingston KHX1333C9D3B1K2/8G 2x4 GB (DDR-3-1333)
Kingston HyperX blu. DIMM XMP Kit 8GB PC3-12800U CL9-9-9-27 (DDR3-1600) (KHX1600C9D3B1K2/8GX)
Kingston HyperX Plug n Play DIMM Kit 8GB PC3-12800U CL9 (DDR3-1600) (KHX1600C9D3P1K2/8G)
Kingston HyperX DDR3-1600 16 GB Kit (Typ: KHX1600C9D3K4/16GX)

Patriot (PXD316G1866C9K, Viper Xtreme DIVISION2) DIMM 16 GB DDR3-1866 Kit

Muskin Stileto DDR3-1333

Samsung Green Series DIMM Kit 8GB PC3L-12800U CL11 LP (MV-3V4G3D)

TeamGroup Elite 4x4GB PC3-10667U CL9-9-9-24

Danke an alle die dazu Beitragen das die Liste der Kompatibilität länger wird ...

sonstige Links

• http://www.hardwareluxx.de/communit...mit-thunderbolt-schnittstelle-aus-886526.html

Da immer wieder die Fragen nach den unterschieden der Boards untereinander aufkommen, habe ich mal ein PDF Tabelle online gestellt, wo ich mich bemüht habe die meisten Unterschiede zu markieren.
Viel Spass damit:

http://netload.in/dateiHl4LsFD9cy/Vergleichsliste Asus P8Z77 Boards.pdf.htm

​

Update: 13.08.2012 (Changelog siehe Spoiler)

Spoiler

Threadupdate-History:

- 27.04.2015: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 08.01.2013: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 13.08.2012: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 05.07.2012: Bios History deluxe hinzugefügt
- 07.06.2012: Vergleichsliste gebaut und auf netload hochgeladen
- 04.06.2012: Tests hinzugefügt
- 03.06.2012: ein paar änderungen und P8Z77 Premium hinzugefügt
- 02.06.2012: Thread übernahme und aktualisierung der kompatiblen CPU Kühler sowie Arbeitsspeicher
- 19.04.2012: Sammelthread gestartet

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​



[Dr.Death]

Meine USB 3.0 HD wurde an meinem P8Z77V-LX zuerst nur als 2.0 erkannt. Eine Option bei den USB-Ports im BIOS war Schuld. Hast Du da schon mal geguckt?



[Christoph1984]

Ne, hab ich nicht nach gesehen. Müsste aber korrekt eingestellt sein. Denn mit Win 7 gabs nie Probleme.



[Scrush]

an die jenigen die ein P8Z77-V PRO haben.

gibts hier irgendwelche probleme mit dem board? oc tauglichkeit? usb probleme?



[D-M-X]

Nö, läuft schon seit Beginn gut das Board. Auch OC passt. Das einzige was ich bemängeln kann ist die Verarbeitung von Asus, bis ich ein gescheites Board hatte musste ich 3 mal tauschen. Kann natürlich Pech sein, aber generell hat sich Asus eher bei der Verarbeitung zum schlechten verändert (siehe auch die letzten Nexus Tablets)



[Scrush]

ich muss aufgrund von usb problemen von einem gigabyte z77xud3h wechseln. ich hoffe dass das dann die probleme löst. hab die geduld langsam verloren^^

eine debug led hat es nicht oder? wie siehts mit nem cmos reset button aus? das hat mein gigabyte nämlich und fand ich recht nützlich

- - - Updated - - -

wie war denn damals der preis für das board?



[[-Dead Eye-]]

Preisentwicklung für ASUS P8Z77-V Pro (90-MIBHS0-G0EAY0DZ) (90 Tage) | Geizhals Deutschland

Im Schnitt lag es so bei 170€.



[Scrush]

ach stimmt geizhals hatte ja sowas. was is denn das teil noch wert? mehr wie 100 euro fänd ich etwas viel oder?



[vincent12]

Ich hatte bisher keine Probleme und auch die Verarbeitung passt bei mir. Im Alltag läuft es mit 4,2 GHz und 4,5 liefen auch stabil.
USB macht bis jetzt keine Probleme.
Wenn es preislich passt, würde ich aber eher zum Deluxe greifen. Sind nur Feinheiten in der Ausstattung/Einstellung und kommt auf deine Bedürfnisse an.
Am besten du lädst dir mal die BDA runter.



[Scrush]

ich will ungern ein neues Board kaufen.

ich denke ein asrock extreme 4 langt für meine bedürfnisse auch vollkommen aus. zudem bin ich von asrocks homepage angetan.weder gigabyte noch asus hat eine so schnelle und übersichtliche seite wie asrock.

ich denke ich gebe denen mal ne chance. nem kumpel hab ich das board damals auch verbaut. ich hab dann zum gigabayte gegriffen -.-



[vincent12]

Na dann, hoffen wir mal, dass das Board auch schnell ist wie die Homepage... ^^



[nDer]

Hallo,
habe seit langem ein P8Z77-V Deluxe im Betrieb und immer mit SPDIF oder über HDMI verwendet, also habe ich lange Zeit die analogen Anschlüsse gar nicht benötigt... Nun möchte ich allerdings etwas per AUX anschließen und des wird nicht erkannt und mein Mikrofon auch nicht, habe schon mehrfach den Treiber neuinstalliert usw. doch im Treiber steht immer "Digital Output" dran und im BIOS kann ich nur zwischen SPDIF und HDMI wählen. Die Anschlüsse müssen doch irgendwie verwendet werden können oder wird das von Windows 8.1 nicht mehr unterstützt oder?!

Wäre echt super, wenn ihr mir helfen könntet dies wieder zum laufen zu bekommen... Danke schon mal im voraus!



[Badly]

Kann mir einer sagen, welche werte verändert werden müssen, wenn ich den cpu core
unter last und idle senken will
momentan idle 0.96
last 1.12
gerade last soll noch um 0,1 runter.

früher war das OCen auch mal einfacher



[[-Dead Eye-]]

Du musst über den Offset gehen, d.h. Offset Mode Sign auf Minus, weil du ja weiter runter willst. Dann bei CPU Offset Voltage um wie viel.



[Badly]

das ich es richtig verstehe..
wenn ich dann - und dann z.b. 0.10 runter dann wird das sowohl im idle als auch unter last berücksichtigt.?

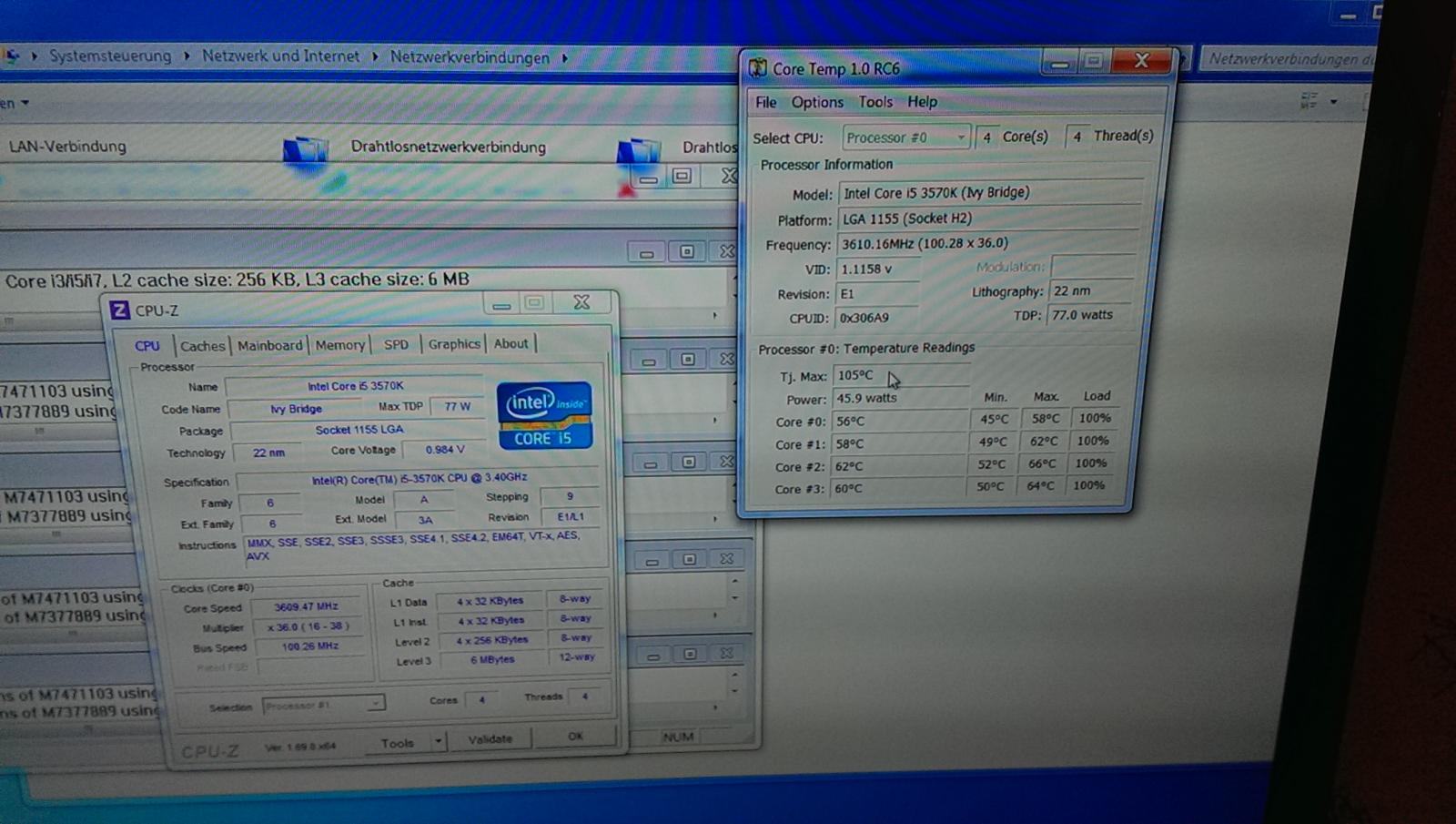

und auf welches tool kann ich mich verlassen, dass mir die richtigen spannungen unter windows anzeigt.
cpu-z sag grad 0,984 unter last. belastung per PRIME 100 %

core temp zeigt was anderes ...
aber VID ist dann nicht die core spannung oder



[[-Dead Eye-]]

Ja, die Vcore geht dann im Idle entsprechend auch runter. CPU-Z kannst du vertrauen. VID heißt Voltage Identification Definition und ist von Intel für den Takt für einen stabilen Betrieb vorgegeben.



[Dr.Death]

ich will ungern ein neues Board kaufen.

ich denke ein asrock extreme 4 langt für meine bedürfnisse auch vollkommen aus.

ich denke ich gebe denen mal ne chance.

Also ich hab damals bwusst zum V-LX gegriffen, da mir die Specs reichten und es vor über einem Jahr schon unter 100€ gekostet hat. Von Asrock hatte ich nur ein einziges Board, damals noch für nen AM2, aber das war nie stable, daher bin ich damals wieder zurück zu Abit und danach zu Asus gewechselt. Vielleicht hab ich aber auch nur ein Montagsboard erwischt ;-)



[Ahorn29]

Hi,

welchen RST Treiber habt ihr bei euch drauf? Auf der ASUS Homepage ist der neuste RST Treiber für den P8Z77-V die Version 11.1.0.1006.
Es gibt aber schon eine 12.9er Version oder ist die mit dem Mainboard nicht mehr kompatibel?



[D-M-X]

Laut Info hab ich den 12.9.0.1001 drauf, und zwar schon länger denke ich. Wann ich den zuletzt aktualisiert hab, keine Ahnung.



[Merkor]

Ich würde immer die Final-Versionen von hier nehmen (nicht Enterprise). Die wurden offiziell von Intel veröffentlicht:
Intel Rapid Storage-Technologie Download - ComputerBase

Ansonsten kannst du auch hier schauen:
Drivers

Da sind auch WHQL-Treiber dabei, auch wenn diese nicht offiziell veröffentlicht wurden.

Das Setup wird dir schon sagen, wenn die Version nicht kompatibel sein sollte.



[Dr.Death]

Ich habe heute mein System mal wieder aktualisiert, dabei auch die hier diskutierten RST Treiber. Dabei habe ich dann von der CB Seite die aktuelle Version genommen: 13.1.0.1058

Danach kam ich kaum noch bis zum Desktop, Win7 Ultimate hat sich dauernd aufgehangen bzw. machte minutenlange Denkpausen.

Welche Version könnt ihr empfehlen? Benutze das Z77 VLX und eine M4 mit FW 0307, eigentlich seit Ewigkeiten völlig problemlos. Jetzt habe ich die uralt Treiber von der ASUS HP, damit läuft es (scheinbar) wieder problemlos, aber das kanns ja eigentlich nicht sein.

BIOS ist aktuell, 2403.



[Maro12]

Hi,
Zitat:
"... aber das kanns ja eigentlich nicht sein."

Ich habe seit 2 Jahren das alte Bios 12er oder maximal das 15ner drauf mit den alten Intel-Treibern von damals (2011 und 2012).
Ich kann nur sagen: Bei mir läuft alles stabil.
Habe das Z77 - pro
und ob ich nun Crucial M4, oder ne Samsung 240 dran habe
und noch sechs weiter Festplatten (ab und an)
ein 7Fach USB 3 Hub
über Spidf immer Soundausgang
und nun ne 780er GtX
Alles läuft und läuft und ...

"Never change a running System" >als Erinnerung.

Warum neues Bios oder neuer Treiber, wenn doch alles vorher gut läuft?



[Dr.Death]

Naja, neuere Treiber, Firmware und BIOS sorgen ja idR für mehr Funktionen, Stabilität und Performance. Ich verstehe Deinen Standpunkt gut, teile die Einstellung aber nur bis zu einem gewissen Grad. Das extremste Beispiel sind hier sicher die Grafikkartentreiber. Wer die Treiber beim Kauf der Karte bis zum Ende nutzt, verschenkt nach einem Jahr u.U je nach Anwendung mal schnell 10, 20 oder gar 50% Leistung, in Einzelfällen sogar noch mehr.

Daher halte ich lieber das ganze System up to date. Viel bringt es zwar nicht, aber ich mag das Gefühl, aus der vorhandenen Hardware das Optimum herauszuholen. Leider kommt es dabei wie in diesem Fall auch mal zu Problemen.



[Maro12]

Ja, das stimmt schon bei vielen Dingen.

Doch gerade bei diesem Mainboard hatte ich zwischenzeitlich auch mal neuere USB3 Treiber direkt von Intel drauf,
doch letztendlich hatte es Nichts gebracht.

Ich hatte auch schon überlegt ob ich nicht mal das Bios etc. aktuallisiere,
da ich das System nun an eine gute Bekannte verschenke.
Doch als ich hier dann las, das es eventuell mehr Probleme als einen Gewinn bringt,
habe ich davon Abstand genommen.

(Baue mir gerade ein neues System: Gehäuse + Asus Z97-Pro mit 4690K zusammen.)

Ich liebe einfach die Asus Boards spätestens seit dem P8Z77 schon wegen der Ai Suite:
> Lüftersteuerung ist einfach perfekt
und man kann OC-Profile direkt über Windows anlegen und je nach Anwendung starten.
(Beim P8Z68 ging dies noch nicht ganz so gut.)



[Dr.Death]

Also ich hab das Board seit anderthalb Jahren und habe bis auf eine Version alle BIOS Versionen drauf gehabt und damit nie Probleme bekommen. Ist einzig jetzt der sata Treiber, der nicht so richtig will. Hab zwar nur mildes OC aber dafür bisher ein extrem stabiles System gehabt, würde mich also nicht vor dem Flashen scheuen. Lüftersteuerung hab ich noch nie richtig ausprobiert, der Lüfter ist eh recht leise, sodass ich immer nur Graka und NT höre [emoji12] Aber wenn ich mal wieder Zeit hab, probier ich das auch mal aus. Die Suite find ich ok, benutze sie aber nur sporadisch.



[Dr.Death]

Da ich nicht recht glauben wollte, dass das Problem Intels sata Treiber ist, habe ich mich zu einer Neuinstallation entschlossen. Aber ich hab auch danach genau das gleiche Problem, Windows stürzt ab bzw friert ein.

Mit dem Windows Treiber gibt es keinen Ärger, auch scheint der Intel Treiber von der Asus Homepage von 2012 zu funktionieren. Daher werde ich den jetzt einfach behalten, solange er keine Probleme macht.



[Dr.Death]

Ich habe noch ein kleines Problem: Ich habe eine SSD (Crucial M4) und drei HDDs verbaut. Eine der Festplatten (oder mehrere?) macht offensichtlich nach kurzer Zeit SpinDowns. Man hört es, wenn man z.B. in Windows eine Dateisuche startet und die Platte wieder hochfährt. Allerdings habe ich im Energiesparplan angegeben, dass die Platten erste nach 45 Minuten einen Spindown machen sollen. Teilweise höre ich den SpinUp aber schon nach drei oder vier Minuten nach dem Hochfahren. Hab ich unter Win 7 Ultimate 64 Bit etwas übersehen? Ganz früher gab es ja auch mal eine enstprechende Option im Bios, da hab ich aber nix gefunden. Hat jemand ne Idee? Danke!

Edit: ich weiß, dass ich dieses Problem bei der vorherigen Windows Installation nicht hatte, hab aber auch erst das jüngste Bios für mein LX drauf (2403).



[jasonbob]

hallo zusammen,
hat jemand eine Idee, wie man Chipsatz bzw. Mainboard auf Fehler testen kann ? Es fängt damit an, dass Browser abschmiert, Systemsteuerung rumzickt (Systembewertung,Update,Netzwerk nicht mehr funktionieren) und weiter nach paar Neustarts kein Booten mehr...
Meine Kombo : ASUS P8Z77-V LX2, i7 3770k, OCZ Vector 256Gb, 16 Gb Gskill (2x8) 1333... Windows 7 immer frisch aufgesetzt ,danach prime ...
Ram+Ssd bereits woanders getestet, alles ohne Fehler



[Xsus76]

Bei mir zickt aktuell der ASMEDIA-Chip für die USB-Ports rum. Bringt immer Fehlercode 31. Treiber ist der aktuelleste und wurde auch schon neu installiert. Leider ohne Erfolg. Jemand noch eine Idee?



[Hamburger Jung]

P8Z77M-Pro


Ich möchte meinen Noctua NH-C14 ersetzen, weil dessen Lüfterklammern gegen die Grafikkarte drückt.. Hat jemand von euch einen Thermalright Silver Arrow IB-E oder den Archon IB-E X2 verbaut und kann etwas zur Kompatibilität sagen?



[Crusha]

Was für ein Stromverbrauch habt ihr im Idle mit dem P8Z77-I Deluxe Board ? Letztens mal wieder gemessen und bin bei 25 Watt
