[Sammelthread] ASUS Prime X470-Pro (AM4)

amdx2 · 30.08.2018

Sind die Temperaturen im Bios inklusive Offset?

donreje · 30.08.2018

Reous schrieb:
Have you tested it if it is stable? For example with HCI Memtest?
What i would try is to change the timings to 14-14-14-14 or 14-15-15-15 or even 16-16-16-16. If this does not help try the same with 3466/3400 instead of 3533. Same hardware does not mean that you can reach the exact same settings.

HCI Memtest revealed that it was indeed not stable at all (boot issues did indeed seem to be cause by instability) - and it didn't help even if loosening timings like you suggested. Even 16-16-16-16 was not fully stable at 3533 with the F4-3600C15D-16GTZ on my Asus Prime X470-pro and Ryzen 2700X. In the end i settled (for now) with 3400Mhz CL 16, which I'm not too happy about, but after loosenning the timings to 16-16-16-16 @ 3533 and it still was unstable, I just lost patience and went straight down to 3400, so it might also work somewhere in between in terms of Mhz. I'm just really struggling to figure out why my hardware is so far from yours, eventhough we have the same cpu, mobo and ram models and I use the same timings, subtimings and voltage such as you described. My memory modules have a small sticker on it saying its produced in july 2018 - I wonder if they decided to use lower quality components than a year or 2 ago. A bit disappointing.

emissary42 · 30.08.2018

donreje schrieb:
I'm just really struggling to figure out why my hardware is so far from yours, eventhough we have the same cpu, mobo and ram models and I use the same timings, subtimings and voltage such as you described.

Just copying settings from other users 1:1 most of the time does not work for memory overclocking, even when using similar hardware. The sample variation between CPUs, MBs and memory kits alone usually requires custom settings and will result in different timings/voltages needed for certain settings and can also impact maximum clocks/minium timings.

donreje schrieb:
My memory modules have a small sticker on it saying its produced in july 2018 - I wonder if they decided to use lower quality components than a year or 2 ago. A bit disappointing.

I doubt the overall quality of the F4-3600C15D-16GTZ is lower nowadays, but Reous might have an exceptionally good sample instead.

My F4-3600C16D-16GTZ will do 3600 14-14-14 with enough voltage, but they do need active cooling for that to be stable.

Phantomias88 · 30.08.2018

nospherato schrieb:
Standard ist im Grunde MemTest oder Karhu.

Also wenn es nicht allzu Dos(ig) sein soll, dann wäre der 7-Zip x64 Benchmark mit voller RAM Auslastung auch nicht verkehrt.
Direkt in Windows, MemTest Bitte auch nur im UEFI Linux boot.

Danke für eure Aufmerksamkeit.

QuisaZaderak · 30.08.2018

So, nach den guten Ergebnissen mit dem ersten Board habe ich mir für das Zweitsystem gleich nochmal ein Prime X470-Pro und 16GB G.Skill Trident Z F4-3600C16D zugelegt. Diesmal mit einem Ryzen 5 2600X gepaart.

Allerdings hatte ich jetzt mit dem Board schon 3x Freeze mit "BIOS is updating LED firmware" bevor ich überhaupt mit OC anfangen konnte :-( Trotz ausschalten von AURA kam der Fehler heute erneut. Anscheinend habe ich da mal ne Krücke erwischt. :grrr:

Gibt's da mittlerweile ne Lösung oder RMA nötig?

Gruß

Quisa

Reous · 31.08.2018

Hast du mal probiert ob es mit einem älteren Bios läuft?

amdx2 · 31.08.2018

amdx2 schrieb:
Sind die Temperaturen im Bios inklusive Offset?

Gibt es da eine Antwort?

Reous · 31.08.2018

Soweit ich weiß ist es ohne Offset.

nospherato · 31.08.2018

Meine auch es schonmal nachgeschaut zu haben (ist ja recht einfach ins Bios gehen, Windows starten und HWInfo öffnen und schauen was realistisch ist; die CPU wird ja beim booten nicht auf einmal 10-20Grad wärmer), dass es ohne offset ist.

amdx2 · 31.08.2018

Wie geht im Bios Windows starten ? Oder meinst du danach? Da ist aber dann kein Vergleich.

- - - Updated - - -

Mir kommen die 44 Grad im Bios recht hoch vor. Wieviel habt ihr so?

ivyboinc · 31.08.2018

amdx2 schrieb:
Mir kommen die 44 Grad im Bios recht hoch vor. Wieviel habt ihr so?

Zwischen 32 und 48.

Hängt von der anliegenden Spannung bzw. dem Boot Profil ab.

Selbst unter stock und Auto Spannung des Boards hängt es vom "Profil" des Mainboard Modells ab, sparsam vs. OC.

Eine Temperatur ohne Last ist m.M. bedeutungslos. Entscheidend sind Temperaturen unter Last.

amdx2 · 31.08.2018

Ok, Danke.

donreje · 01.09.2018

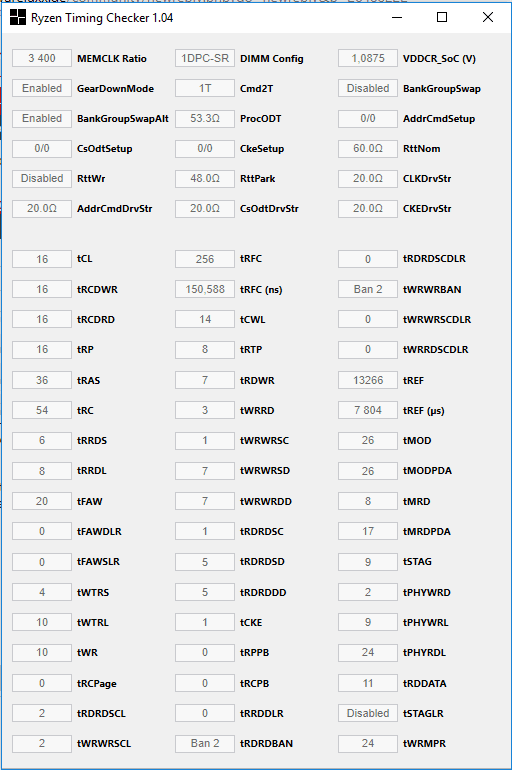

Just wanted to update and share my solution to the issues I reported on the previous page. My issues with F4-3600C15D-16GTZ stability issues was caused by memory holes. Going all the way from a CLDO_VDDP Voltage of 700 and increasing by 20 until no memory errors in HCI memtest suddenly worked. 820 was the magic value for me, and now it runs stable all night in HCI memtest at 3533 CL14, DRAM Voltage: 1.4 and SOC Voltage: 1.

QuisaZaderak · 01.09.2018

Reous schrieb:
Hast du mal probiert ob es mit einem älteren Bios läuft?

Hatte auch schon das 4011 probiert. Gleicher Effekt. Da ich noch in den ersten 4 Wochen des Boards war geht es jetzt als Defekt zurück und Geld wird erstattet. Und neues Board ist schon bestellt.

Reous · 01.09.2018

donreje schrieb:
820 was the magic value for me, and now it runs stable all night in HCI memtest at 3533 CL14, DRAM Voltage: 1.4 and SOC Voltage: 1.

Thats great. Thanks for telling us

QuisaZaderak schrieb:
Und neues Board ist schon bestellt.

Wenn das neue da ist kannst uns gerne berichten ob der Fehler nun weg ist. Wäre aber jetzt auch meine nächste Vermutung gewesen.

QuisaZaderak · 01.09.2018

Reous schrieb:
Wenn das neue da ist kannst uns gerne berichten ob der Fehler nun weg ist. Wäre aber jetzt auch meine nächste Vermutung gewesen.

Neues Board kam heute schon superschnell an. Ist schon eingebaut und läuft bis jetzt ohne Probleme. Dann mal die nächsten 3 Tage beobachten...

jungwirsch · 03.09.2018

jungwirsch schrieb:
Ach du meine Güte. Wenn ich mir diese 15 Seiten hier ansehe, habe ich da wohl wieder mal eine ziemliche Krücke erwischt. ...

Mein erstes Problem war mein eigener Fehler (siehe oben). Jetzt ist aber noch eindeutlich gravierenderes Problem aufgetreten, vielleicht hat jemand damit Erfahrung:

Ich habe das Board zunächst mit einer alten Radeon HD 7870 betriben, bis das System halbwegs eingerichtet war. Als letzten Schritt wollte ich dann noch meine aktuelle Grafikkarte, eine Asus ROG STRIX-GTX-1060-O6G-GAMING (B01INGT6W0), auf das Board bauen. Damit startete das Board aber nicht mal bis zum Logo, der Bildschirm blieb schwarz. Ich habe den Rechner dann zu meinem local dealer gebracht, der fand heraus, dass der Rechner läuft solange die GraKa im Zweiten der 16X PCIe slots steckt.

Hat jemand Vergleichbares beobachtet?

Danke!

foxxx · 03.09.2018

Aloha,
ich bin seit gestern auch im Club der Prime X470 Pro Besitzer :wink:

Auf meinem Board werkelt ein 2700X zusammen mit einem G.Skill F4-3200C16D-16GVKB Kit, welches auch sofort problemlos auf den 3200MHz CL16 rennt.

Bin bisher sehr zufrieden, habe allerdings eine Frage in die Runde der 2700X/2600X Besitzer, ggf. auch konkret in Verbindung mit diesem Board.
Mir ist aufgefallen, dass PB (Precision Boost) zusammen mit XFR2 in gewissen Situationen auf die maximal möglichen 4.35GHz taktet, das ist soweit auch ok.
Allerdings ballert es dabei satte 1.500-1.525v VCore auf die CPU. Auch wenn das aus technischer Sicht alles gefahrlos ist, würde mich schon interessieren, ob man irgendwo upper Limits für die VCore setzen kann, also z.b. "nicht über 1.425v".
Was ich mir davon versprechen würde, sind etwas niedrigere CPU Temperaturen, bei eventuellem Verlust von den letzten ~150MHz XFR2 Boost.

Ich habe schon etwas in dem Ryzen Master Tool rumgestöbert aber das scheint meine Bedürfnisse nicht abzudecken, oder ich wüsste auf Anhieb nicht wie.

Auf Reddit und in anderen Foren habe ich nun schon von einigen Usern gelesen, die einfach per VCore Offset von -50mV bis -150mV die anliegende Spannung drosseln und die sonstigen PB/XFR Settings nicht anfassen.
Das klingt prinzipiell schonmal interessant, wie würde ich damit jedoch sicherstellen, dass es stabil läuft? Für max Boost eine einzelne Prime95 Instanz mit einem Thread und diesen dann mit Small-FFTs in place rödeln lassen? Und für allcore dann halt 16 Prime95 Threads?

Bin für jegliche Tipps zur Optimierung offen und für jeden Input dankbar

QuisaZaderak · 03.09.2018

Hallo @foxxx

Bei der Prime X470-Pro kannst du (derzeit) im Bios nur per negativen Offset die Spannung herabsetzen. Fang am besten mal mit -50 bis -75mV an und taste dich in 5mV Schritten langsam hoch. Ich bin derzeit wie mehrere bei -75mV, habe noch keine höheren Werte probiert. Einige sind schon bei -85 und höher, aber das hängt von der CPU ab. Ich habe meine CPU Stabilität mit Prime95 getestet.

foxxx · 03.09.2018

Wie hast du getestet? Nur mit 16 Threads Small FFTs in-place oder 1 Thread wegen max ST boost? (oder beides)

QuisaZaderak · 04.09.2018

foxxx schrieb:
Wie hast du getestet? Nur mit 16 Threads Small FFTs in-place oder 1 Thread wegen max ST boost? (oder beides)

Stabilität mit 16 Threads Small FFTs. Nur wenn min. über 1-2 Std stabil, dann teste ich weiter. Zum Beurteilen des Boost / Performance einen CPU Benchmark deines Vertrauens (Cinebench, usw) bzw. Aufzeichnen des Takts / Durchschnitttakts und dann belasten...

nospherato · 04.09.2018

Ich würde übrigens immer empfehlen z.B. hwinfo nebenher laufen zu lassen und die Auslastung der Kerne zu beobachten.
Ich kann z.B. mit 1.4v Spannung auch 4,3Ghz fahren, das läuft auch unter prime95, nur sind dann irgendwann 1-3 Kerne nicht mehr bei 100% Auslastung und der prime thread läuft zwar weiter, nur eben extrem langsam.
Daher auch immer schauen, ob die cores alle bei 100% Last sind.

Simaryp · 04.09.2018

Kann man bei Bedarf die Abdeckung über den I/O Steckern leicht entfernen? Ich interessiere mich für das Board habe aber Sorge, ob das Teil mit nem Radiator kollidieren könnte.

DMHas · 04.09.2018

Hallo zusammen,

hat noch jemand das Problem, das einzelne Lüfterkanäle nach einer gewissen Zeit keine Werte mehr anzeigen / komplett den Betrieb einstellen / viel höher laufende Lüfter als im UEFI eigegeben? Oder die Temperaturwerte komplett falsch angezeigt werden (CPU = -107°C) und das mittels Aida64 und der Asus Suite 3.
Der Asus-Support schweigt sich derzeit aus und hat mir nach 72 Stunden immer noch keine Antwort geliefert. (Bis jetzt habe ich nur von einem Fall gelesen hier im Thread.)

Reous · 05.09.2018

jungwirsch schrieb:
Ich habe das Board zunächst mit einer alten Radeon HD 7870 betriben, bis das System halbwegs eingerichtet war. Als letzten Schritt wollte ich dann noch meine aktuelle Grafikkarte, eine Asus ROG STRIX-GTX-1060-O6G-GAMING (B01INGT6W0), auf das Board bauen. Damit startete das Board aber nicht mal bis zum Logo, der Bildschirm blieb schwarz. Ich habe den Rechner dann zu meinem local dealer gebracht, der fand heraus, dass der Rechner läuft solange die GraKa im Zweiten der 16X PCIe slots steckt.

Mal geschaut ob irgendwelche Fussel oder Dreck im Slot sind? Bios Reset probeweise mal durchgeführt?

Simaryp schrieb:
Kann man bei Bedarf die Abdeckung über den I/O Steckern leicht entfernen? Ich interessiere mich für das Board habe aber Sorge, ob das Teil mit nem Radiator kollidieren könnte.

Leider nicht ganz. Die Abdeckung selbst ist mit drei Schrauben befestigt, wenn ich mich richtig erinnere. Damit du diese aber abnehmen kannst, musst du vorher noch den VRM Kühler demontieren. Wären nochmal zwei Schrauben.

DMHas1 schrieb:
hat noch jemand das Problem, das einzelne Lüfterkanäle nach einer gewissen Zeit keine Werte mehr anzeigen / komplett den Betrieb einstellen / viel höher laufende Lüfter als im UEFI eigegeben? Oder die Temperaturwerte komplett falsch angezeigt werden (CPU = -107°C) und das mittels Aida64 und der Asus Suite 3.
Der Asus-Support schweigt sich derzeit aus und hat mir nach 72 Stunden immer noch keine Antwort geliefert. (Bis jetzt habe ich nur von einem Fall gelesen hier im Thread.)

Ist ein bekanntes Problem bei allen AM4 Mainboards von Asus.
An einem Bios Fix wird momenten gearbeitet. Nach Möglichkeit auf Monitoring Tools, wie Ai Suite 3, Aida64, HWInfo, ... verzichten.

delafer2000 · 05.09.2018

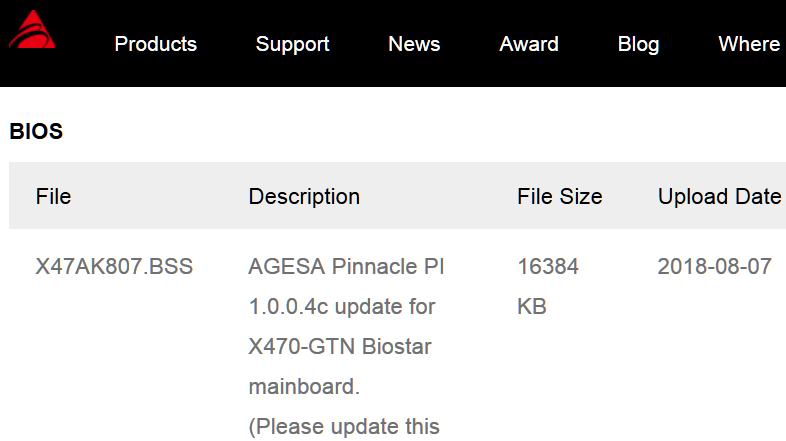

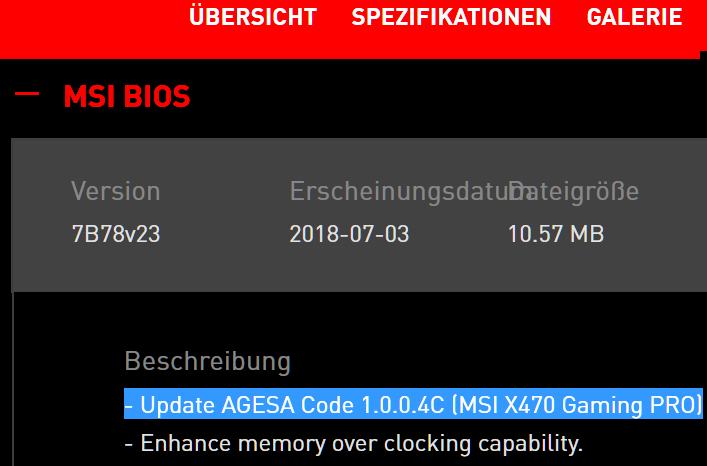

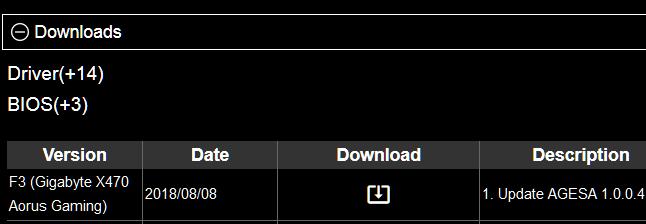

Weist Ihr, dass alle Mainboard Hersteller (MSI, Gigabyte, ASRock und sogar Biostar) haben schon released and bereitgestellt zum runterladen für X470 and B450 mainboards AGESA 1.0.0.4c PinnaclePI bios und nur ASUS / ASUStek Ingenieuren schlafen noch und machen nichts... Letzte AGESA BIOS version für ASUS mainboards ist immer noch 1.0.0.2a !!!
Ich habe den technischen Support gefragt, wann endlich eine neue Version veröffentlicht wurde... und natürlich haben die gar k.A...
Früher ASUS war ein Markführer und die haben regelmäßig und häufiger als die Konkurrenten neue BIOS versionen veröffentlicht...

In heuzutage ASUS / Asustek = Außenseiter. :wall:

was denken Sie / Ihr?

Do you know that all mainboard manufacturers (MSI, Gigabyte, ASRock and even Biostar) have already released and provided download links for X470 and B450 mainboards AGESA 1.0.0.4c PinnaclePI bios and only ASUS / ASUStek engineers are still sleeping and doing nothing ... Last AGESA BIOS version for ASUS mainboards is still 1.0.0.2a !!!
I asked technical support when a new version will be finally released ... and of course they have no Ideas...
Formerly ASUS was a market leader and they have regularly + more frequently than the competitors released new BIOS versions ...

At the moment ASUS / Asustek = outsider.
what do you think?

Simaryp · 05.09.2018

Reous schrieb:
Leider nicht ganz. Die Abdeckung selbst ist mit drei Schrauben befestigt, wenn ich mich richtig erinnere. Damit du diese aber abnehmen kannst, musst du vorher noch den VRM Kühler demontieren. Wären nochmal zwei Schrauben.

Aber man kann den VRM Kühler dann wieder unabhängig montieren? Wie hoch steht diese Platte denn, sagen wir man nach 25 mm ins Mainboard rein noch hoch?

Reous · 05.09.2018

delafer2000 schrieb:
what do you think?

I think you are overreacting. There is actually a reason why the don't realease new Bios'e.

elmor schrieb:
BIOS/AGESA update

There are issues with the newer AGESA versions which requires additional patching, QVL and user advisories. The current plan is to base next release on 1.0.0.6 which is not yet available from AMD/AMI. Hopefully it will be ready end of September or early October.

Simaryp schrieb:
Aber man kann den VRM Kühler dann wieder unabhängig montieren? Wie hoch steht diese Platte denn, sagen wir man nach 25 mm ins Mainboard rein noch hoch?

Ja den VRM Kühler kannst du natürlich wieder montieren. Welche Höhe möchtest du genau wissen? Hab das leider nicht ganz verstanden. Die Abdeckung hat (abmontiert) eine Gesamthöhe von 42mm.

Edit:
Das Board gibt es heute bei Alternate wieder für ~145 Euro zu kaufen

Simaryp · 05.09.2018

Meine Frage ist, ob man es hinbekommt, dass auf dem Board nichts höher als 35mm ist

.

Achja und den M2 Heatsink muss man bestimmt auch nicht nutzen oder? Habe schon einen von Aquacomputer.

DMHas · 05.09.2018

Reous schrieb:
Ist ein bekanntes Problem bei allen AM4 Mainboards von Asus.
An einem Bios Fix wird momenten gearbeitet. Nach Möglichkeit auf Monitoring Tools, wie Ai Suite 3, Aida64, HWInfo, ... verzichten.

Danke für die Information. Ich hoffe Asus bringt bald ein neues UEFI mit einer Lösung für das Problem.

Mittlerweile habe ich eine Antwort von Asus. Das was darin geschrieben wird, habe schon ich alles probiert. Von einem UEFI wird auch nichts gesagt. Naja hoffen wir mal das Beste.

Antwort von Asus:

Es kann verschiedene Gründe für so ein Verhalten geben. Sie können mit einem CMOS-Reset und Bios-Update, wenn ein neues herauskommt ggf. Probleme mit Bios Settings umgehen.
Dass die Daten nicht korrekt ausgelesen werden können im OS, kann aber viele Gründe haben.
Prüfen Sie, ob es irgendein Programm (Antivirenprogramme z.B.) der Zugriff auf den Systembus einschränkt. Dies gilt für beide der Programme. Außerdem würde ich nicht empfehlen mehr als ein Übertaktungs-/Lüftersteuerungs- oder Systeminformationsprogramm zu nutzen, da sich diese gegenseitig stören. Grade AI-Suite 3 ist da sehr empfindlich gegenüber anderer Software, die ähnliche Funktionen hat. Gehen Sie auch sicher, dass Sie die aktuellsten Versionen haben und die aktuellste Windows Version, weil diese aufeinender abgestimmt sind.

@ Simaryp: Nein, sofern es der Platz zulässt, nimm ruhig die von Aquacomputer.

CPU	AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors Supports AM4 Socket 12/14 nm CPU Supports CPU up to 8 cores
Chipset	X470
Arbeitsspeicher	AMD Ryzen™ 2nd Generation Processors 4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
Grafik	Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Maximaler geteilter Speicher von 2048 MB
Erweiterungs- schächte	AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors 2 x PCIe 3.0 x16 (x16 or dual x8) AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X470 chipset 1 x PCIe 2.0 x16 (max at x4 mode) *1 3 x PCIe 2.0 x1
Speichersystem	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-Series/Athlon X4 Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode) AMD X470 chipset : 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3 6 x SATA 3Gb/s-Schnittstellen Unterstützen RAID 0, 1, 10

LAN	Intel® I211-AT
Audio	Realtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3 - Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB Schnittstellen	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors : 4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A) AMD X470 chipset : 1 x USB 3.1 Gen 2 front panel connector Schnittstellen 4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM) 4 x USB 2.0 Schnittstellen (4 intern) ASMedia® USB 3.1 Gen 2 controller : 2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere Features	5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. Fan Xpert4 - Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN ASUS Quiet Thermal Solution : - Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Turbo APP - featuring system performance tuning for selected applications
Anschlüsse (Rückseite)	1 x PS/2 Tastatur/Maus Combo-Schnittstelle 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) Schnittstelle 1 x S/PDIF-Ausgang (optisch) 5 x Audio-Anschlüsse 2 x USB 3.1 Gen 2 (teal blue)Type-A, 1 x USB 3.1 Gen 1 USB Type-CTM, 5 x USB 3.1 Gen 1
Anschlüsse (Intern)	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 6 x SATA 6Gb/s-Schnittstellen 1 x Prozessorlüfteranschluss (1 x 4 -pin) 3 x Gehäuselüfteranschlüsse (2 x 4 -pin) 2 x Aura RGB Strip Headers 1 x 24-Pin EATX Netzanschluss 1 x 8-Pin ATX 12V Netzanschluss 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode) 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x Clear BIOS-Taste 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x 14-1 pin TPM connector 1 x COM port header 1 x T_Sensor Connector 1 x USB 3.1 Gen 2 front panel connector
Zubehör	User's manual ASUS Q-Shield 2 x SATA 6Gb/s-Kabel 1 x M.2 Screw Package 1 x Supporting DVD 1 x SLI HB BRIDGE(2-WAY-M) 1 x Q-connector(s) (1 in 1)

2700X	Prime95	Cinebench
X370-Pro X470-Pro	4GHz @ 1.162v 4GHz @ 1.137v	4.20GHz \| 1933 Punkte 4.20GHz \| 1921 Punkte

RAMTest ~1000% Max 1.35v Dram Voltage	R5 1600X	R5 2400G	R7 2700X
Samsung B-Die X370-Pro X470-Pro	DDR4-3133 DDR4-3400	DDR4-3266 DDR4-3400	DDR4-3266 DDR4-3400
Hynix MFR X370-Pro X470-Pro	DDR4-3066 DDR4-3266	DDR4-3133 DDR4-3333	DDR4-3133 DDR4-3333

G . S k i l l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
RipJaws 4 blau	16GB	DDR4-3000 CL15-16-16	DDR4-3066 CL16	nur2003	4011	F4-3000C15D-16GRBB
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3333 DDR4-3200 DDR4-3200	Reous bluesys chrisxp	4008 4011 4011	F4-3200C16D-16GVKB
	32GB	DDR4-2666 CL15-15-15	DDR4-2800	nur2003	4024	F4-2666C15D-32GVR
Aegis	16GB	DDR4-3000 CL16-18-18	DDR4-3200	oposum	4024	F4-3000C16S-8GISB
Trident Z silber/rot	16GB	DDR4-3600 CL15-15-15	DDR4-3533 CL14	Reous	4018	F4-3600C15D-16GTZ
	16GB	DDR4-3600 CL16-16-16	DDR4-3400 CL14 DDR4-3600 CL14	nospherato QuisaZaderak	4008 4018	F4-3600C16D-16GTZ
	32GB	DDR4-3200 CL14-14-14	DDR4-3333	Mr.Korky	4008	F4-3200C14D-32GTZ
	32GB	DDR4-3200 CL15-15-15	DDR4-3200 CL14 DDR4-3200 CL14	Reous Goldy	4008 4018	F4-3200C15D-32GTZ
Trident Z RGB	16GB	DDR4-3200 CL14-14-14	DDR4-3533 CL14	F4irPl4y	4008	F4-3200C14D-16GTZR
	16GB	DDR4-3600 CL16-16-16	DDR4-3400	Terminator800	4018	F4-3600C16D-16GTZR
	32GB	DDR4-2400 CL15-15-15	DDR4-2666	antonrumata	4024	F4-2400C15Q-32GTZRX
SniperX	16GB	DDR4-3600 CL19-20-20	DDR4-3533 CL16 DDR4-3600 CL18	Reous delafer2000	4018 4018	F4-3600C19D-16GSXWB
	32GB	DDR4-3600 CL19-20-20	DDR4-3400 CL16	Reous	4024	F4-3600C19D-32GSXKB

C r u c i a l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Ballistix Sport LT rot	16GB	DDR4-2666 CL16-18-18	DDR4-3000	Reous	4008	BLS2C8G4D26BFSE
Ballistix Tactical Tracer RGB	16GB	DDR4-2666 CL16-18-18	DDR4-3533	Reous	4024	BLT2C8G4D26BFT4K

A D A T A
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
XPG Spectrix D40 RGB	16GB	DDR4-3600 CL17-18-18	DDR4-3533 CL14	iGameKudan	4024	AX4U360038G17-DR40

C o r s a i r
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Vengeance LPX schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3200 v5.39	eSp!s0	4024	CMK16GX4M2B3200C16
Vengeance RGB weiß	16GB	DDR4-3200 CL16-18-18	DDR4-3466 CL14 v4.31	Darki24	4024	CMR16GX4M2C3200C16W

P a t r i o t
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Viper 4	16GB	DDR4-3000 CL16-18-18	DDR4-3000	DMHas1	4024	PV416G300C6K
