[Sammelthread] ASUS Prime X470-Pro (AM4)

A S U S
Prime X470-Pro



HERSTELLERSEITE





  • Lohnt es sich auf das X470-Pro zu wechseln?
    Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
    Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.
    + Hohe RAM Takraten bis DDR4-3600 möglich (2x Single Rank)
    + Hohe RAM Taktraten bei Vollbestückung bis DDR4-3200 möglich (4x Single Rank)
    + Geringerer Verbrauch (~ 5W weniger)
    + Zweiter M.2 Slot
    + Dritter Chassis Fan Anschluss
    + Erneut gutes VRM Design
    + Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
    = Gleiche BIOS Einstellungen
    = Gleiche Bootzeit
    - Nur 6 SATA Ports
    - Aktueller Preis von ~160 Euro
    - BIOS Bugs vorhanden
    - I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert



Technische Daten:

CPUAMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics
Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors
Supports AM4 Socket 12/14 nm CPU
Supports CPU up to 8 cores
ChipsetX470
ArbeitsspeicherAMD Ryzen™ 2nd Generation Processors
4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz
AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors
4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz
AMD 7th Generation A-Series/Athlon X4 Processors
4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
GrafikIntegrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Maximaler geteilter Speicher von 2048 MB
Erweiterungs-
schächte
AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X470 chipset
1 x PCIe 2.0 x16 (max at x4 mode) *1
3 x PCIe 2.0 x1
SpeichersystemAMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD 7th Generation A-Series/Athlon X4 Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)
AMD X470 chipset :
1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3
6 x SATA 3Gb/s-Schnittstellen
Unterstützen RAID 0, 1, 10

LANIntel® I211-AT
AudioRealtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB
Schnittstellen
AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors :
4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A)
AMD X470 chipset :
1 x USB 3.1 Gen 2 front panel connector Schnittstellen
4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM)
4 x USB 2.0 Schnittstellen (4 intern)
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere
Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.

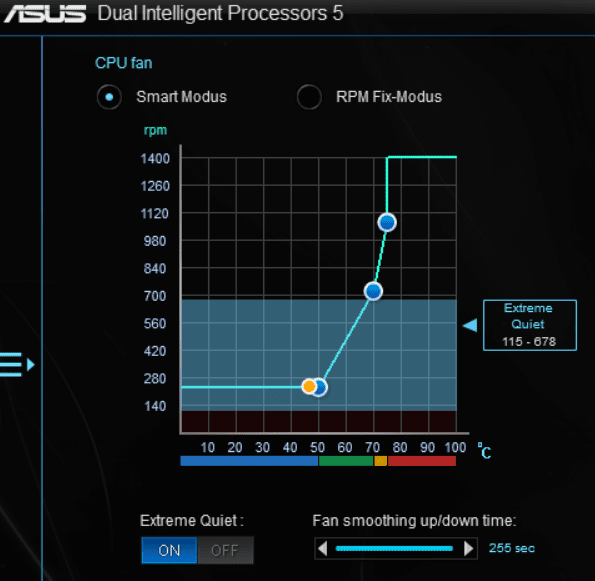

Fan Xpert4
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 10 Phase digital power design
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS TPU :
- Auto Tuning
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Turbo LAN
ASUS Quiet Thermal Solution :
- Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Turbo APP
- featuring system performance tuning for selected applications
Anschlüsse
(Rückseite)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) Schnittstelle
1 x S/PDIF-Ausgang (optisch)
5 x Audio-Anschlüsse
2 x USB 3.1 Gen 2 (teal blue)Type-A,
1 x USB 3.1 Gen 1 USB Type-CTM,
5 x USB 3.1 Gen 1
Anschlüsse
(Intern)
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
6 x SATA 6Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss (1 x 4 -pin)
3 x Gehäuselüfteranschlüsse (2 x 4 -pin)
2 x Aura RGB Strip Headers
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x Clear BIOS-Taste
1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)
1 x 14-1 pin TPM connector
1 x COM port header
1 x T_Sensor Connector
1 x USB 3.1 Gen 2 front panel connector
ZubehörUser's manual
ASUS Q-Shield
2 x SATA 6Gb/s-Kabel
1 x M.2 Screw Package
1 x Supporting DVD
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-connector(s) (1 in 1)

  • Weitere und detailliertere Informationen gibt es auf der Herstellerseite.





Mainboard Bilder:
Nach oben








UEFI Bilder:
Nach oben


Bilder aus Bios 4008
Können je nach verwendeter CPU variieren


AI Tweaker


AMD CBS

Main / Exit


Advanced


Monitor


Boot


Tools




Nützliche Links
Nach oben





Reviews:
Nach oben






UEFI / Downloads:
Nach oben


Offizielle Bios Dateien
- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 5406
Update AGESA to ComboAM4 1.0.0.4 Patch B

Bios 5220
Update AGESA to ComboAM4 1.0.0.3 Patch ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3 Patch ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3 Patch AB to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 5007
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4804
Update AGESA to ComboAM4 1.0.0.1 for the upcoming processors.
Please notice that this version of BIOS can only be updated via EZ Flash.
Downgrade ist nicht möglich.

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU
PBO funktioniert in dieser Version nicht mehr.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4207
Improve compatibility and performance for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4204
Update AGESA to PinnaclePI 1.0.0.6
Update AMD chipset driver 18.10.20.02 or latest version before update this BIOS.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!

Bios 4024
Improve system performance

Bios 4018
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 0222
First release BIOS

Downgrade mit offiziellem Bios
Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Nicht bei Bios 4804 oder höher anwenden
Anwendung auf eigene Gefahr


Anleitung und Bild:
- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.bin /x /p /b /n /k <<
afudos+NameDerDatei.bin+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen
- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)


Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.






BIOS Mod / Modding:
Nach oben


BiosMod
Mod Profile 5406
Verwendbar mit dem originalen 5406 Bios. Enthält Optionen für:
- BCLK Spread Spectrum
- CPPC Preffered Core
- ASPM Feature



Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).



BiosMod 4602X
AMD CBS freigeschalten (Advanced)
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4204X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)


BiosMod 4008X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)






Overclocking:
Nach oben

  • CPU Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings


    Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.
    2700X​
    Prime95​
    Cinebench​
    X370-Pro
    X470-Pro​
    4.20GHz | 1933 Punkte
    4.20GHz | 1921 Punkte

  • VRM
    Zitat von Br0da:
    "Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
    Es sind in der Tat nur die NexFETs den powIRstages gewichen.
    Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will."
    Die Kühler sind im Vergleich zum X370-Pro etwas niedriger, dafür länger geworden. Bei Last wurden sie bisher maximal Handwarm.


  • Welche CPU Spannung ist die richtige?
    Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
    CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
    Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

  • Load Line Calibration
    Zur besseren Spannungsstabilisierung kann man LLC verwenden.
    Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

    CPU Load Line Calibration (BIOS 4008):


    SOC Load Line Calibration (BIOS 4008):
    APUs besitzten im Gegensatz zu den CPUs 8 LLC Stufen.

    Messpunkte für Digitalmultimeter:
    Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.


  • BCLK Takt
    Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
    Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
    Quelle: Asus / HWInfo

  • Arbeitsspeicher übertakten
    Folgende Punkte sollten zum übertakten gegeben sein:
    - Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
    - Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.

    RAM Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    RAMTest ~1000%
    Max 1.35v Dram Voltage
    R5 1600X​
    R5 2400G​
    R7 2700X​
    Samsung B-Die
    X370-Pro
    X470-Pro


    DDR4-3133
    DDR4-3400

    DDR4-3266
    DDR4-3400​

    DDR4-3266
    DDR4-3400​
    Hynix MFR
    X370-Pro
    X470-Pro


    DDR4-3066
    DDR4-3266​

    DDR4-3133
    DDR4-3333​

    DDR4-3133
    DDR4-3333​

    Höhere RAM Spannung mit optimierten Timings:
    DDR4-3533​


    Hilfreiche Seiten:
    Samsung 8Gbit B-Die Liste, erstellt von @emisarry42:
    Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

    Ausführliche RAM Anleitung, geschrieben von @Stunrise:
    Anleitung zum analytischen Übertakten des Arbeitsspeichers

    Programme um den Ram auf Stabilität zu überprüfen, erstellt durch @emisarry42:
    [Übersicht] Speichertestprogramme 2018


    RAM lässt sich nicht höher als 2133 takten
    Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
    Folgende Punkte kann man probieren:
    - Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
    - Ram Riegel quer tauschen
    - Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
    - Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.


    SOC Voltage
    Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
    Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.
    Hinweis: Ryzen+ kommt mit viel weniger SOC Spannung aus, als Ryzen 1. So kann zum Beispiel schon 1.00v ausreichen um einen Takt von DDR4-3600 zu erreichen.


    CLDO_VDDP Voltage
    In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)
    Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

    Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

    Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

    Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
    Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

    Timings von "The Stilt"
    Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
    Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.
    Getestet by The Stilt:

    Samsung 8Gbit B-Die (Single Rank):
    3200 Safe 1.35v


    3200 Fast 1.35v


    3333 Safe 1.35v


    3333 Fast 1.35v
    Hynix 8Gbit AFR/MFR (Single Rank):
    AFR 3200 Safe 1.340v


    AFR 3200 Extreme 1.405v


    MFR 3200 Safe 1.365v


    MFR 3200 Fast 1.390v

    Nützliche Programme
    Ryzen Timing Checker
    Anzeige der wichtigsten Timings und Einstellungen
    --Download v1.04 --
    Made by The Stilt


    Ryzen DRAM Calculator
    Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
    --Download--

    SPD Checker / Writer
    Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
    --Download v02--
    Made by @elmor

    spd_check.exe zum überprüfen bzw speichern
    spd_write.exe zum flashen



    Stabilitätstest
    Prime95
    HCI Memtest
    RAM Test - Karhu Software
    TPU MemTest64
    Google Stresstest




Q&A:
Nach oben

  • Blackscreen / Bluescreen im Idle oder bei geringer Last
    Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
    Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
    Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

  • CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
    Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf.
    Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt oder OC Tools (zb ZenStates) verwendet.

  • CPU P-States ändern [BETA]
    Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
    Hinweise und Download im Spoiler:
    Offizieller ASUS ZenStates Thread

    Download:
    ZenStates 0.2.2
    ZenStates 0.3.6691 (Zen+ Support)
    ZenStates 0.4.6698
    ZenStates 0.5.6706
    ZenStates 0.6.6719
    ZenStates 0.7.6747
    elmor schrieb:
    - Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
    - Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
    - Again attempts to install/start the service at launch so you don't have to manage it yourself
    - Added more details to the Event Log messages from AsusZsSrv for easier debugging
    - Any settings are now only applied when the tray icon is initialized
    - Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
    - The "Save" button now only appears when settings are not saved

    ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit anderen AM4 Boards von Asus.
    Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!

    Alte Versionen vorher bitte mit dem Uninstaller deinstallieren.
    Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei, Eigenschaften, Sicherheit, Vollzugriff gewähren.
    In manchen Fällen ist es auch nötig bei Firewalls Zenstates zu den Ausnahmen hinzuzufügen.

    BIOS: Ab Bios 4008 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

  • Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
    Öffne in CPUz den Reiter SPD.
    Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

  • USB ist im ausgeschaltenen Zustand weiterhin aktiv
    Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:
    Energieoptionen öffnen
    "Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
    "Einige Einstellungen sind momentan nicht verfügbar" drücken
    Haken bei "Schnellstart aktivieren" entfernen
    Änderungen speichern


  • Uefi Update fehlgeschlagen
    Das Board besitzt ASUS CrashFree BIOS 3.
    Lade eine passende UEFI Version herunter, benenne die Datei in "PX470P.CAP" um und füge sie auf einem USB Stick ein.
    Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
    Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:






RAM Kompatibilität:
Nach oben


Sortiert nach:
1: Serie
2: Größe
3: Geschwindigkeit


G . S k i l l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
RipJaws 4 blau16GBDDR4-3000 CL15-16-16DDR4-3066 CL16nur20034011F4-3000C15D-16GRBB
RipJaws V schwarz16GBDDR4-3200 CL16-18-18DDR4-3333
DDR4-3200
DDR4-3200
Reous
bluesys
chrisxp
4008
4011
4011
F4-3200C16D-16GVKB
32GBDDR4-2666 CL15-15-15DDR4-2800nur20034024F4-2666C15D-32GVR
Aegis16GBDDR4-3000 CL16-18-18DDR4-3200oposum4024F4-3000C16S-8GISB
Trident Z silber/rot16GBDDR4-3600 CL15-15-15DDR4-3533 CL14Reous4018F4-3600C15D-16GTZ
16GBDDR4-3600 CL16-16-16DDR4-3400 CL14
DDR4-3600 CL14
nospherato
QuisaZaderak
4008
4018
F4-3600C16D-16GTZ
32GBDDR4-3200 CL14-14-14DDR4-3333Mr.Korky4008F4-3200C14D-32GTZ
32GBDDR4-3200 CL15-15-15DDR4-3200 CL14
DDR4-3200 CL14
Reous
Goldy
4008
4018
F4-3200C15D-32GTZ
Trident Z RGB16GBDDR4-3200 CL14-14-14DDR4-3533 CL14F4irPl4y4008F4-3200C14D-16GTZR
16GBDDR4-3600 CL16-16-16DDR4-3400Terminator8004018F4-3600C16D-16GTZR
32GBDDR4-2400 CL15-15-15DDR4-2666antonrumata4024F4-2400C15Q-32GTZRX
SniperX16GBDDR4-3600 CL19-20-20DDR4-3533 CL16
DDR4-3600 CL18
Reous
delafer2000
4018
4018
F4-3600C19D-16GSXWB
32GBDDR4-3600 CL19-20-20DDR4-3400 CL16Reous4024F4-3600C19D-32GSXKB
C r u c i a l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Ballistix Sport LT rot16GBDDR4-2666 CL16-18-18DDR4-3000Reous4008
BLS2C8G4D26BFSE​
Ballistix Tactical Tracer RGB16GBDDR4-2666 CL16-18-18DDR4-3533Reous4024
BLT2C8G4D26BFT4K​
A D A T A​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
XPG Spectrix D40 RGB16GBDDR4-3600 CL17-18-18DDR4-3533 CL14iGameKudan4024
AX4U360038G17-DR40​
C o r s a i r​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Vengeance LPX schwarz16GBDDR4-3200 CL16-18-18DDR4-3200 v5.39eSp!s04024
CMK16GX4M2B3200C16​
Vengeance RGB weiß16GBDDR4-3200 CL16-18-18DDR4-3466 CL14 v4.31Darki244024
CMR16GX4M2C3200C16W​
P a t r i o t​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Viper 416GBDDR4-3000 CL16-18-18DDR4-3000DMHas14024
PV416G300C6K​





work in progress
Danke an alle für die tolle Mitarbeit


--Ansicht optimiert auf Mozilla Firefox--

Zuletzt bearbeitet:
Dachte das die Lüftersteuerung per Q-Fan nun besser läuft, aber der CPU Lüfter dreht immer noch bei jeder Kleinigkeit hoch.

Welcher Modus?

Du hast die Option 0-255 Sekunden Verzögerung einzustellen, was ist bei dir aktiv?

Bei mir sind es 0s, ohne Probleme. Im BIOS hast du weitere Optionen, etwa die Maximaldrehzahl zu begrenzen usw.


Anhänge

  • 255s.PNG
    28,6 KB · Aufrufe: 97
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Welcher Modus?

Du hast die Option 0-255 Sekunden Verzögerung einzustellen, was ist bei dir aktiv?

Bei mir sind es 0s, ohne Probleme. Im BIOS hast du weitere Optionen, etwa die Maximaldrehzahl zu begrenzen usw.
Habs per Q-Fan Tuning gemacht, wie bei alten 1600x. Dort funktionierte es einwandfrei. Seit Ryzen 3600 spinnt das so.

Hab net wirklich Ahnung von der Regelung [emoji849]

sent from my HTC 10 powered by Resurrection Remix

@beetleatwar

AMD Ryzen 7 2700X @ 4342.58 MHz - CPU-Z VALIDATOR
Habe PBO + 200MHz eingestellt, dann sieht das bei mir so aus.

Dazu Global C States Off und im APM Menü ERP auf Deaktiviert.
Im AMD CBS steht Mode0 auf AUTO und XFR ebenfalls auf AUTO

Negativ Offset von 0.0500v

Kann also nicht behaupten, dass er den PBO nicht voll ausfährt.
In Spielen liegt er meisten bei 4.275 - 4.35GHz (je nach Spiel) Bei Anwendungen zwischen 4050 und 4200 (Je nach Belastung, Programm und Temperatur)

Zuletzt bearbeitet:
Hallo Leute,
ich bin zwar nicht ganz unwissend was Hardware angeht aber
wie bzw wo oder anders an welchem Anschluss am Mainboard schließe ich das Kabel vom EK-Supremacy EK Water Blocks EVO AMD RGB an ?

Gruß
Das rgb Kabel? Am rgb Anschluss. :) muss aber 4pin sein, denn soweit ich das in Erinnerung habe, hat das prime keinen drgb Anschluss mit 3 pins auf 5v.

Guten Tag,

vielleicht kann mir ja jemand hier helfen, weil ich langsam verzweifle. Ich habe den Ripjaws ddr4 3200mhz ram, dass Asus prime pro 470 und den ryzen 3700x. Bios ist up to date, weder mit docp Profil noch Manuell kriege ich den ram auf 3200mhz. Bios Freeze Neustart usw. 2133mhz läuft stabil, sonst hab ich mit memtest86 immer wieder Fehler. Der Ram lief im alten System, welches vor einer Woche noch funktioniert hat auch ohne Probleme mit 3200mhz. Hat jemand das gleiche Problem? 1,35v 3200mhz. Lief problemlos mit einem i5 6600k. Das ist jetzt schon das 2. Board, weil ich dachte das Board wäre defekt. Der Cpu kann es kaum sein oder?

MfG Feelslikereal

Das RGB Kabel hat 4 Pin Anschluss

Hab net wirklich Ahnung von der Regelung

Einfach mal probieren. Kaputt machen kannst du nichts. Mit Smoothing stellst du ein wie lange er Zeit hat um von zb 800rpm auf 1500rpm hochzuregeln. Bei schätzungsweise 5s solltest du bei kurzen Temperatursprüngen gar nichts merken.


sonst hab ich mit memtest86 immer wieder Fehler.

Heißt du kannst höhere Taktraten booten aber sie werfen dann Fehler aus?

Im neusten BIOS gibts folgende Option:

ami native nvme driver support

Was hat es sich damit auf sich?
Wenn du im Legacy Mode bzw. UEFI + CSM Modus von einem NVMe-Laufwerk booten möchtest, brauchst du entsprechende Option ROMs. Google mal nach "Samsung 950 Pro Option ROM", dann sollte dir die Problematik klar werden.

So wie ich das verstehe kann man mit dieser Option auch NVMe-Laufwerke, die von Haus aus keine eigene OptionROM für Legacy- bzw. CSM-Support mitbringen, zum Laufen bekommen. Sofern du über UEFI-only startest (CSM aus, keine Legacy Installation), dann dürfte es eigentlich kaum einen Unterschied machen, ob es an oder aus ist.

Ich würde es einfach auf Standard lassen.

Ich werfe das einfach mal hier rein.

https://dlcdnets.asus.com/pub/ASUS/mb/SocketAM4/PRIME_X470-PRO/PRIME-X470-PRO-ASUS-5204.zip
Update AGESA 1.0.0.3 Patch AB to improve compatibility;
Recommend updating the BIOS via EZ Flash.

Hallo Reous,
Guten morgen,

Letzte modifizierte bios version bzw. BiosMod Version von dir ist 4602X (die ist leider ziemlich alt),
aktuellste BIOS version ist 5204.. gibt es aktuelle Pläne eine neue gepatch'te BiosMod version zu releasen?
Vielen dank!

Da die neuen Bios Versionen doppelt so groß sind und sich der Aufbau geändert hat wird es wohl erstmal keine geben, denke ich.

Ich habe zumindest noch kein Tool gefunden um das BIOS zu modden.

@Reous wird es da wohl ähnlich gehen, aber wer weiß, vielleicht hat er ja noch etwas in der Hinterhand. ;)

Da die neuen Bios Versionen doppelt so groß sind und sich der Aufbau geändert hat wird es wohl erstmal keine geben, denke ich.

Ich habe zumindest noch kein Tool gefunden um das BIOS zu modden.

@Reous wird es da wohl ähnlich gehen, aber wer weiß, vielleicht hat er ja noch etwas in der Hinterhand. ;)

ja, schade... aber vielen dank für die Info...

Das Bios zu modden ist kein Problem. Es würde aber daran scheitern dieses Bios aufzuspielen. Zumindest hab ich noch kein Programm gefunden mit dem man ein gemoddetes 32MB Bios aufspielen kann. Bisher hab ich es immer über den USB Programmer gemacht. Wenn wer was findet, kann er sich gerne mal bei mir melden.

Hab mir das Board gekauft nun schaue ich ein wenig und mir fällt auf.

Gibt es keine Treiber weder Audio Chipsatz Lan u.s.w für Win 8 oder Win 8.1 jeweils64 Bit

Muss ich Win 10- 64 Bit installieren und werde gezwungen weil ich mir ein x470 board kaufe.

Wie kann ich das aktuelle Bios aufs Board spielen ?

Brauche ich dafür eine Software wenn ja welche?

Oder über USB Stick ?

Welche Bios Version ist denn die Bugfreiste oder stabilste ?

Denn hier hat ja jeder irgendwie mit unterschiedlichen Bios Versionen unterschiedliche Probleme.

Gibt es jemanden der 0 Probleme hat und welche Version nutzt er dann ?

Zuletzt bearbeitet:
Normalerweise kannst du die Win10 Treiber auch für Win8 verwenden.

Für ein Bios Update einen USB Stick formatieren (FAT32 Format) und das entpackte Bios auf den Stick kopieren. Im Bios unter Tool das ASUS EZ Flash 3 Utility Tool öffnen und dann einfach deinen Stick und Bios auswählen.
Bei einer Zen+ CPU würde ich maximal Bios 4207 installieren, für eine Zen2 CPU das aktuellste.

Der 2700X ist Zen+. Dann würde ich nicht höher als Bios 4207 gehen.

Jepp, dem kann ich nur zustimmen. Seit dem Downgrade auf 4207 läuft alles wieder stabil und ohne seltsame Probleme. Keine Probleme mehr mit Coldboot, keine Probleme mehr mit plötzlichen Abstürzen beim normalen Betrieb, Turbo-Verhalten ist wieder normal und der CPU-Lüfter spielt auch nicht mehr verrückt.

Dazu muss ich sagen, dass ich nur bis 5007 getestet habe.

Vorher hatte ich ähnliche Probleme mit dem A320M-K. Mit AGESA 1006 lief alles ein halbes Jahr bombig. Mit 0070, 0072 und AGESA 1001 dann ähnliche Probleme, wie beim X470-Pro auch.

Man merkt, der Fokus ist erstmal auf Ryzen 3000 gelegt. Bin mir sicher, in ~2 Monaten sind die Kinderkrankheiten ausgemerzt und man kann getrost upgraden. Auch wenn es schwer fällt, sollte man sich als Zen und Zen+ Nutzer bis dahin gedulden - gerade weil ein Downgrade (ohne Hardware-Flasher) nicht möglich ist. Kann funktionieren; wenn nicht, steht man aber blöd da.

@tolga: Danke, das war exakt die Frage, die ich hatte.

Will demnächst das Board mit einem 1Gen Ryzen betreiben. Erstmal 4207 und später kann man sich dann die schließlich doch auch hier und da vorhandenen Vorteile des neuesten BIOS für einen alten Ryzen gönnen.

Hallo zusammen,

ich hab mich leider, trotz schlechten Asus-Erfahrungen vor 15-20 Jahren (die können einfache keine BIOSe! Damals schon nicht und heute auch nicht), breitschlagen lassen besagtes Asus zu kaufen. Gut jetzt hab ich es und es nervt nur. Aber da muss ich jetzt durch. Ich habe 2 große Probleme mit dem Board:

1) Was bedeutet Crashfree BIOS? Ich hab ein Steinaltes Asrock - da kann ich explizit einstellen: wenn BIOS so nicht will, probier es 3x mal, dann resete es. Ich hab ein ebenfalls steinaltes Gigabyte: wenn eine BIOS-Einstellung für einen Crash verantwortlich ist, wird diese zurückgesetzt (Q6600 - etwas zu stark hochgesetzt, Windows startet, Bluescreen, BIOS setzt den Standardtakt zurück). Was hat Asus hier? Ich hab noch nie wie bei diesem Asus das Gehäuse aufmachen müssen und via CLRCMOS-Pin das BIOS-Reseten müssen - und das hab ich jetzt schon min. ein dutzend mal gemacht (seit Dez). Jetzt lese ich aber immer wieder das dieses Board ein Crashfree Bios hat? Aha? Das bedeutet? Wie aktiviere ich das? Ich hab alle Einstellungen (glaub ich - da ist ja auch einiges gut Versteckt bzw. mit unerklärten Abkürzungen betitelt). Ich hab natürlich mal gegoogled - da wird von einem FAT32-USB-Stick geredet - ich solle das Bios von der Asus-Seite laden und dort draufpacken (Datei noch umbenennen .. px470.cap oder so ähnlich), Stick einstecken, PC starten - alles wird gut. Nö ... Wenn etwas Crashed bleibt der Monitor schwarz - es passiert nichts. Da kommt auch nicht die Meldung von wegen Recovery-Modus die ich bei der Anleitung ebenfalls gesehen habe. Was fehlt hier?

2) WoL funktioniert nicht. Für Windows gibt es "eindeutige" Anleitungen was man einstellen soll. GreenEthernet/Energyblablaal auf DISABLE, dann noch was in den Energieoptionen usw. Für das Bios heißt es: ErP-Ready auf DISABLE (da dieses der Super-Energiesparmodus bei PC-Off ist und hier auch der LAN-Port disabled wird - somit natürlich nicht für das MagicPacket empfänglich), dann gibt es noch eine Einstellung mit PCI/PCIe ... bei meinem Steinalten Asrock hab ich das auch - bei Asrock steht dabei das ich diese Option für WoL auf ENABLE stellen soll. Google sagt mir das auch - hinter dieser PCIe-Einstellung steckt u.a. auch WoL. Aber trotzdem: per WoL (Linux: wakelonlan oder etherwake bzw. Fritz!box) bekomme ich den PC nicht eingeschaltet ... Was mache ich hier falsch? Windows 10 Pro 1903 ist installiert. Hat hier mal jemand die genauen Einstellungen für BIOS und Windows? ;).

Ich habe bei dem Asus das aktuelle Bios (5irgendwas; vor 2-3 Tagen erst geladen)

Grüße


PS: Zusatzfrage: muss ich PBO eigentlich jetzt aktivieren oder deaktivieren? Hier lese ich oft: deaktivieren. Mhhh ... Aktuell aktiviert ... zumindest beim CPUZ-Bench ist der SingleCorewert hier höher als bei PBO deaktiviert.

Hey,
ich versuche bei dir mal etwas Licht ins dunkle zu bringen. Könntest du noch bitte deine vorhandene Hardware hinzufügen.

1) Hier verwechselst du zwei sachen. Crashfree ist eine Funktion, welche greifen soll, wenn sich dein Bios zb beim updaten zerschießt und du nicht mehr booten kannst. Dann kannst du mit einem USB Stick das Bios nochmal neu aufspielen. Funktioniert leider nicht immer, deshalb ist es wichtig vor einem Update die Default Settings zu laden und nur über das Bios Ebene ein zu Update machen.
Die Option, welche du suchst, heißt "Mem Over Clock Fail Count" und befindet sich im Ai Tweaker/DRAM Timing Control ganz unten. Mit einer Zen2 CPU funktioniert das leider noch nicht ganz (Stand Bios 5007). Mit einer Zen+ hat das bei mir aber in 90% der Fälle einwandfrei funktioniert. Glaube es funktioniert nur nicht, wenn du die CPU oder Soc Spannung deutlich zu niedrig setzt. Bei falschen Timings oder RAM Spannung funktioniert es aber.

2) Ist leider nicht wirklich mein Gebiet. Wenn du "Power On By PCI-E" schon aktiviert hast, weiß ich leider auch nicht weiter.

Richtig ist auch, dass für WOL ErP-Ready auf DISABLE stehen muss - wäre es anders, wäre das Board in der EU nicht zugelassen da der Verbrauch im ausgeschaltetem Zustand zu hoch wäre.

Davon abgesehen funktioniert WOL sowieso nicht bei jedem PC wenn dieser herunter gefahren ist (da wären auch die Einstellungen im Treiber egal) - viele schaffen es bei dem OnBoard NIC nur aus Standby.

Danke schon mal fürs Antworten :)

Hey,
ich versuche bei dir mal etwas Licht ins dunkle zu bringen. Könntest du noch bitte deine vorhandene Hardware hinzufügen.

1) Hier verwechselst du zwei sachen. Crashfree ist eine Funktion, welche greifen soll, wenn sich dein Bios zb beim updaten zerschießt und du nicht mehr booten kannst. Dann kannst du mit einem USB Stick das Bios nochmal neu aufspielen. Funktioniert leider nicht immer, deshalb ist es wichtig vor einem Update die Default Settings zu laden und nur über das Bios Ebene ein zu Update machen.
Die Option, welche du suchst, heißt "Mem Over Clock Fail Count" und befindet sich im Ai Tweaker/DRAM Timing Control ganz unten. Mit einer Zen2 CPU funktioniert das leider noch nicht ganz (Stand Bios 5007). Mit einer Zen+ hat das bei mir aber in 90% der Fälle einwandfrei funktioniert. Glaube es funktioniert nur nicht, wenn du die CPU oder Soc Spannung deutlich zu niedrig setzt. Bei falschen Timings oder RAM Spannung funktioniert es aber.
Oh - ja tatsächlich verwechselt. Klang halt so passend :)

Es ist ein R7-2700x.

Mem Over Clock Fail Count stand auf AUTO und hab ich jetzt auf 3 gesetzt. Greift das aber nur bei Einstellungen die CPU/RAM betreffen? Ich hatte auch schon bei anderen Einstellungen Blackscreens (möchte ich jetzt aber nicht draufeingehen - fällt unter Layer 8[+] ...) und durfte unter den Tisch krabbeln ;). Wie gesagt: sowohl mein altes Gigabyte und Asrock sind für mich "Crashfree" - zur Not setzen die sich zurück - bei dem Asrock wohl min. einmal passiert (ohne Übertacktung etc.; ist ein HTPC - der soll Standardmässig laufen - fertig; das würde erklären warum die verantwortlichen Optionen für WoL im Bios deaktiviert war obwohl WoL lange Zeit problemlos lief - da hat sich das Bios wohl mal resetet ... warum auch immer - nur das "Power on USB/HDMI"-Feature fehlt mir leider noch -> andere Baustelle/Thread!). Bei Gigabyte öfters - aber durchaus aufgrund Aktionen von mir. Aber nie musste ich unterm Tisch :)

Mem Over Clock Fail Count <- müsste ich doch jetzt testen können in dem ich den geplanten neuen Speicher ohne Rücksetzung der RAM-Option im Bios, einsetze? Sollte ja eigentlich ein Blackscreen geben. Da hab ich das Gehäuse eh auf - wenn es schief geht, PIN.


Zum zweiten Problem: WoL am Asus ... Hier geht ein Special-Thanks to AVM. Die sind in erster Linie-Schuld das WoL nicht geklappt hat. Das Asus hab ich jetzt seit 9 Monaten in Betrieb. Davor ein Q6600 auf Gigabyte - mit dem gleichen Namen und IP wie der das jetztige Asus (das Gigabyte ist derzeit nicht mehr in Betrieb...). Gleicher Name und IP ist auch so gewollt (das Gigabyte bekommt natürlich neuen Namen/IP) ... nur AVM hat es in 9 Monaten nicht hinbekommen in der Netzwerkübersicht die MAC von dieser IP anzupassen (die Fritz!box macht allerdings kein DHCP - ausgeschaltet - das lasse ich meinen pi-hole machen). Somit drücke ich in der Fritz!Box auf "Computer aufwecken" und es passiert nichts . DIESE MAC nehme ich dann mit nach Linux - versuch es über wakeonlan bzw. etherwake - nichts. LOGISCH. Hätte ich mal den Q6600 am Netz gehabt - wäre der Angesprungen wäre mir sofort klar wo der Fehler ist. Ist mir erst aufgefallen als ich aus einem anderen Grund in meine DHCP-Übersicht geschaut hatte - da hatte das Asus eine andere MAC .... ARGH ...

=> Also WoL klappt beim Asus im ausgeschalteten Zustand (S5). Power On PCIE ist aktiviert, ErP auf S5 aktiviert usw. Ich glaub ich hab da jetzt auch ein Chaos - aber egal - ich weiß ja jetzt DAS es klappt und wie die Einstellungen aktuell sind - jetzt kann ich das mal "optimieren" und im Bios wieder aufräumen... und mir das ganze auch mal in Verbindung mit Stromverbrauch anschauen.

Das zurücksetzten funktioniert nur, wenn die Werte so unpassend sind und er nicht einmal booten kann. Wenn der Blackscreen beim Windows laden oder im Windows Betrieb auftritt, dann passiert normalerweise nichts und du musst den Reset Taster drücken. Kannst eigentlich gut ausprobieren, indem du die RAM Timings auf unrealistische Werte setzt wie zb CL10-10-10.

Mit dem 3900x und dem aktuellsten BIOS läuft das Board bei mir nur bedingt. Oft gelingt es nicht zu booten und manchmal stürzt das System einfach ab. Keine Ahnung, ob sich das mit zukünftigen BIOS-Versionen noch groß verbessert.

@ Duaffe,

habe auch einen 3900x, gleiches Bios und natürlich gleiches Board. CPU leicht untervoltet, kein PBO, Windows 10 ältere Version (1903 immer wieder BS, deswegen entsorgt), EDC etc. in Ry.Master nach unten korrigiert. vorletzter AMD Treiber. Mein 3900x läuft mit diesen Werten absolut stabil über mehrstündiges 4K Encoding bei Volllast. Das Undervolting hat bei mir zu keinen Leitungseinbussen geführt (mehrere Einstellungen mit CB20 und Passmark überprüft).

Hab auch das Prime-Pro mit 3900x, aktuellem Chipsatztreiber von AMD und dem letzten 5204 BIOS.
Bei mir läuft der Rechner ohne Probleme.
Hab aber auch die meisten Einstellungen im BIOS was OC/ PBO betzrifft auf Auto stehen -hab da noch zu wenig Ahnung davon, bin da noch am einlesen was am "besten" ist.

Der Rechner bootet hoch und zocken geht auch oihne jegliche Bluescreens.
Sind das spezielle Einstellungen die die BS erzeugen, oder kommen die schon im Standartbetrieb?

Ich habe jetzt nochmal einen CMOS Rest gemacht und ein paar Einstellungen angepasst. Die Abstürze sind weg, allerdings braucht der PC immer einige Anläufe bis er richtig bootet bei einem Kaltstart. Wie hoch boostet die CPU bei euch ohne PBO? Bei mir sind es nur 4 GHz obwohl die CPU mit manuellen Übertakten deutlich mehr schafft. Mit PBO sind es 4,1 GHz. Bei overclock.net scheinen noch andere dieses Problem mit dem aktuellen BIOS zu haben.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
