[Sammelthread] ASUS Prime X470-Pro (AM4)

Chronidus · 30.10.2019

I suggest to only flash this mod with a Ryzen 3000 CPU!
Follow the Readme.pdf

Prime X470-Pro 5220X

Followed the readme and have been testing it for about 8 hours, working absolutely perfect

Murazor · 31.10.2019

Murazor schrieb:
Ich habe mir nun zwei M.2 SSDs gekauft. Jetzt musste ich leider feststellen, dass ich den Abstandhalter und die Schraube für den M.2 Slot verloren oder weggeschmissen habe in meiner geistigen Umnachtung... jedenfalls ist es nicht mehr aufzufinden. Weiß da einer Rat? Ich habe mal bei Amazon geschaut und nach manchen Bewertungen passen einige nicht auf verschiedenen Boards. Weiß jemand welche es sein müssen?

Der freundliche Mitarbeiter in einem Laden hatte einige Tüten solcher Schrauben/Abstandhalter für M.2 Slots rumliegen und hat mir welche abgegeben. Hoffe, dass die Dinger für alle Mainboards gleich sind und passen.

Reous · 31.10.2019

Chronidus schrieb:
Followed the readme and have been testing it for about 8 hours, working absolutely perfect

Thanks for the feedback. I was not sure because the new flash procedure.

llwynog · 05.11.2019

Hello all! :cool:

Sorry for put my question, but neither my main, nor my secondary language is German and it'd be a pain in the a.ss reading back the whole topic

So let's start with my setup:
- MoBo: ASUS PRIME X470-PRO BIOS ver. 5220 (obviously

)
- CPU: AMD Ryzen 5 3600
- CPU Cooler: Noctua NH-U14s (equipped with second NH-AF15 PWM fan)
- RAM: Kingston 2x8GB DDR4 3200MHz HyperX Fury Black HX432C18FB2K2/16
- PSU: Cooler Master G450M

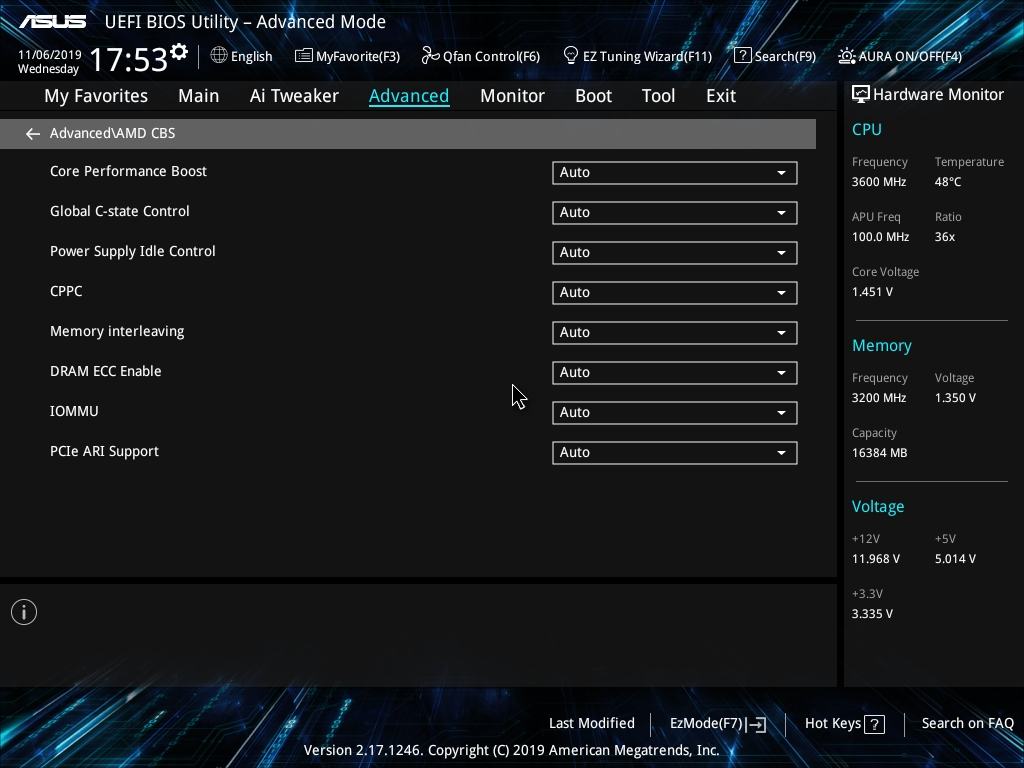

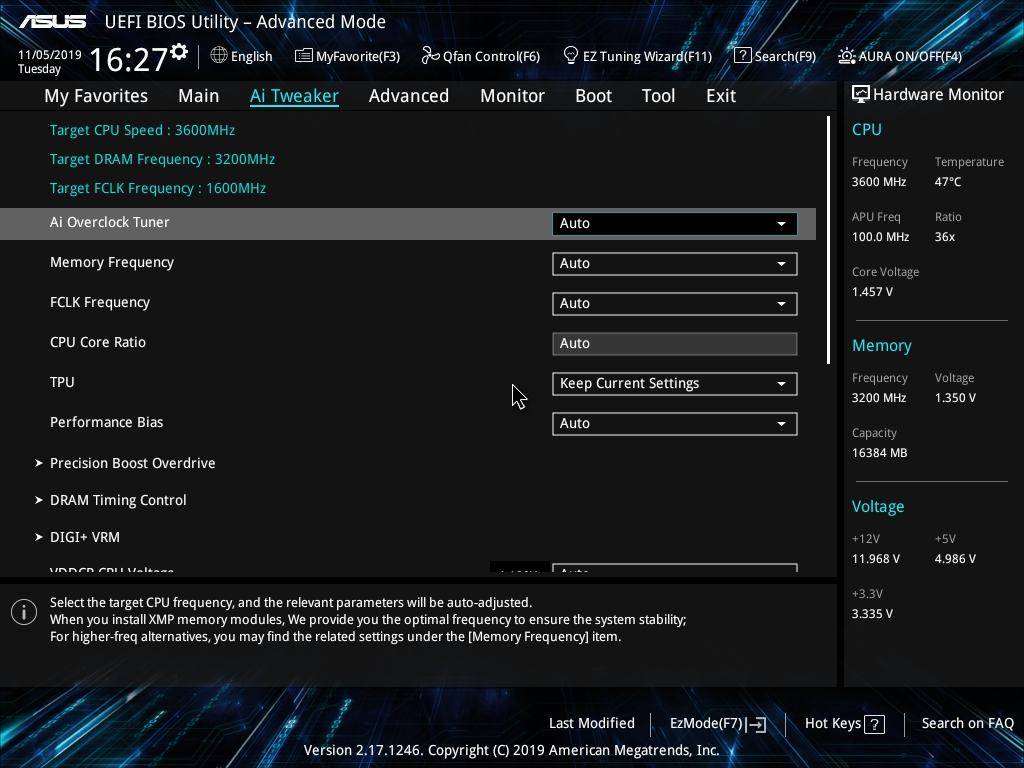

And there is my problem: my CPU doesn't increase all-core and single-core frequencies. The top is around 4 GHz at all-core and 4150ish MHz at single core while run CB20.

Additional infos: OS: Win10 Pro x64 (OS build: 18632.418), power plan is AMD Ryzen Balanced, changed BIOS settings:

If I miss anything or these clock rates are ok, tell me!

Thanks for your help!

Schildkroete09 · 06.11.2019

Reous schrieb:
Gibt es hier Freiwillige, welche ein 5220X Mod Bios testen möchten?
Vorzugsweise nur mit einer Zen2 CPU

Ich habe es bereits heruntergeladen und mein BIOS 5220 damit modifiziert. Läuft alles mit meiner Ryzen 9 / 3900x CPU.
Der Flash hat reibungslos funktioniert.

Ich habe ein paar Fragen zum "1usmus-ryzen-power-plan", den ich nicht ganz umsetzen kann. Ich hatte gehofft, das die MOD mir die fehlenden Einstellungen, die unter "CPU Features" oder "AMD_CBS" eingestellt werden müssen, frei legt. Aber ich kann sie nicht finden.

Diese sind:

1. Globale C-Status-Steuerung = aktivieren (erledigt, gefunden)
2. Netzteilleerlaufsteuerung = Leerlauf bei niedrigem Strom (erledigt, gefunden)
3. CPPC = aktivieren (erledigt, gefunden)

4. CPPC Preferred Cores = aktivieren (nicht gefunden)
5. AMD Cool´n´Quiet = aktivieren (nicht gefunden)
6. PPC-Anpassung = PState 0 (nicht gefunden)

Es wäre schön, wenn mir jemand schreiben kann, wo ich diese Einstellungen (die nicht gefunden wurden) finden kann.

Vielen Dank schon einmal vorab.

Mein System:

CPU: Ryzen 9 3900x, Board: ASUS Prime X470-Pro #5220X, RAM: 32 GB G.Skill SniperX DDR4-2666,
GRAKA: ASUS Radeon RX 590 ROG-STRIX #8192 MB, SYSTEM-HDD: Samsung SSD 970 EVO M.2 500 GB,
CASE: Coolermaster MC500MT,

BS: Windows 10 Pro 64bit 1909#18363.449 - Norton Security - Acronis True Image 2018.

Darki24 · 06.11.2019

Moin.

@Schildkroete09

Da du ja das Modbios drauf hast, kann ich dich ein wenig anleiten.

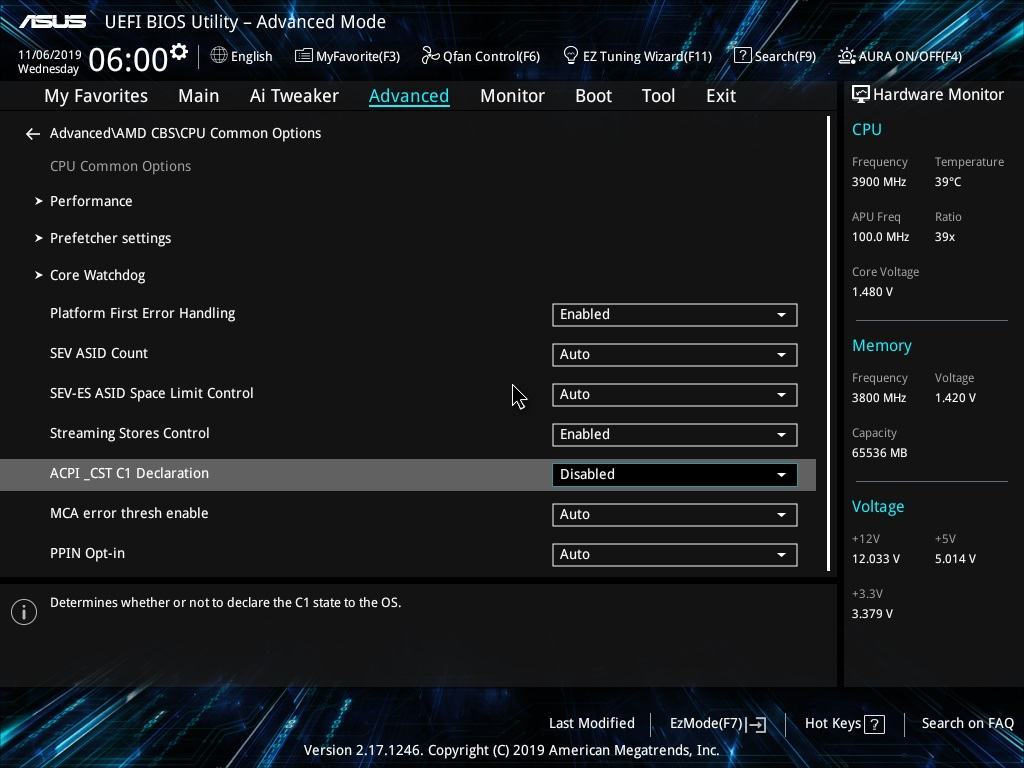

Das AMD Cool n Quiet heißt bei ASUS C1E und ist hier zu finden:
Advanced \ AMD CBS \ CPU Common Options (Bild 1)

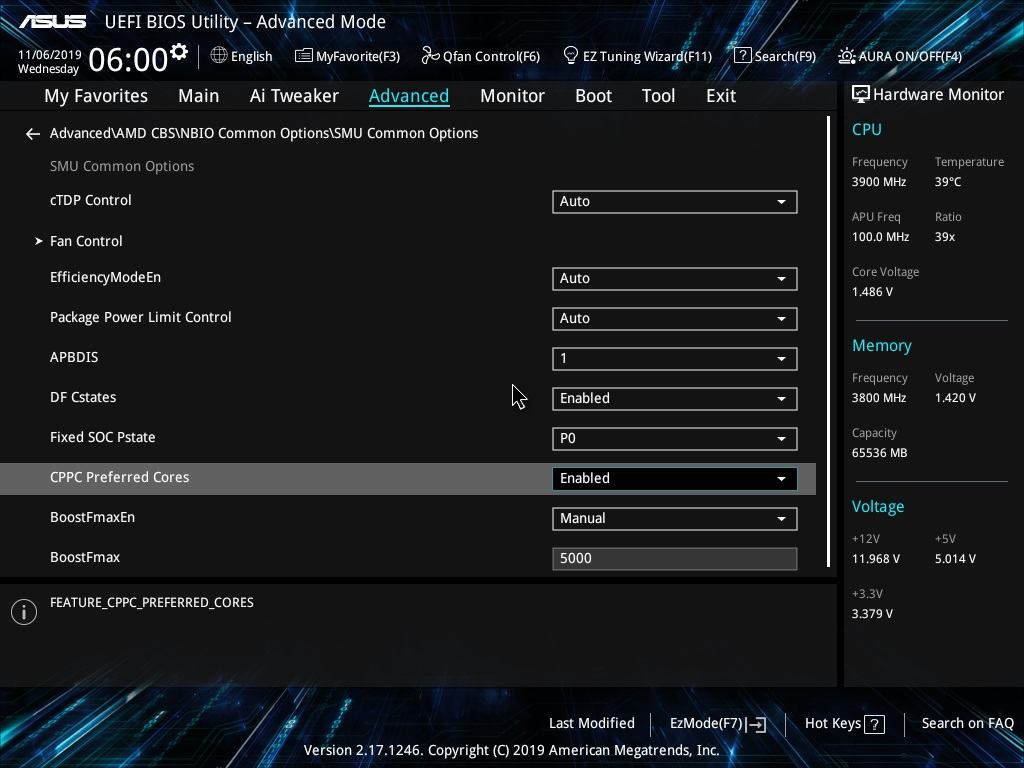

CPPC Preferred Cores ist unter AMD CBS dann NBIO Common Options dann SMU Common Options zu finden.
(Bild 2)

Die PPC Anpassungen heißen bei ASUS auch anders, dort ist es in zwei stufen aufgeteilt.

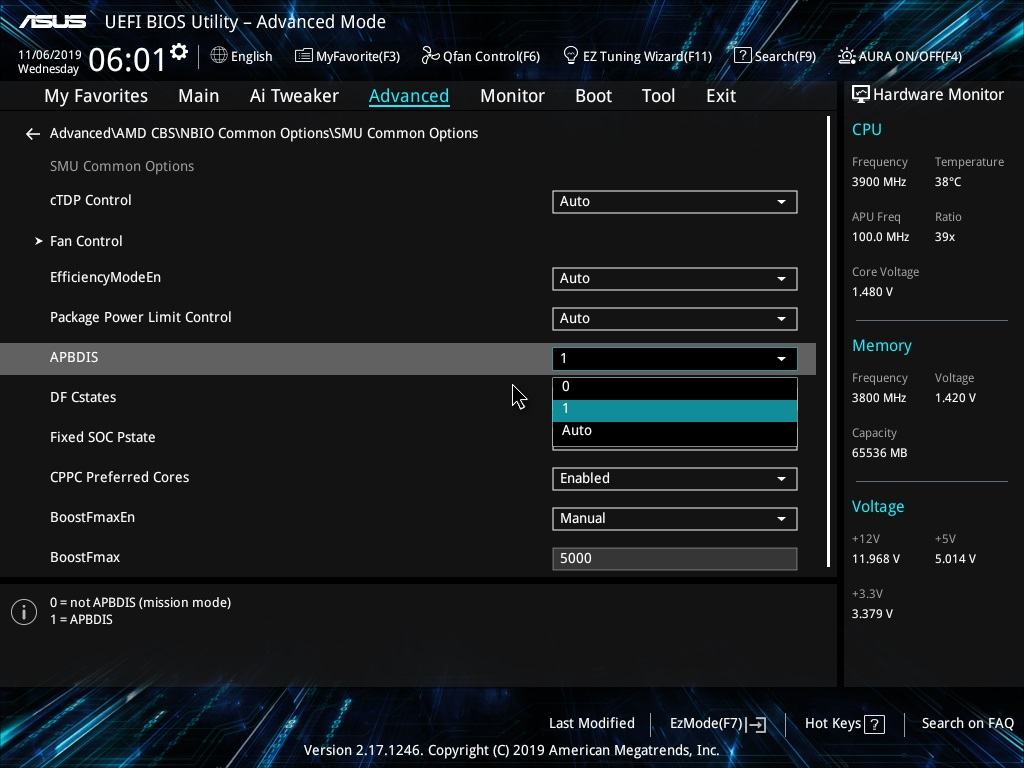

Erstmal musst du, ebenfalls unter den SMU Common Options, APBDIS auf 1 Stellen (Bild3) erst

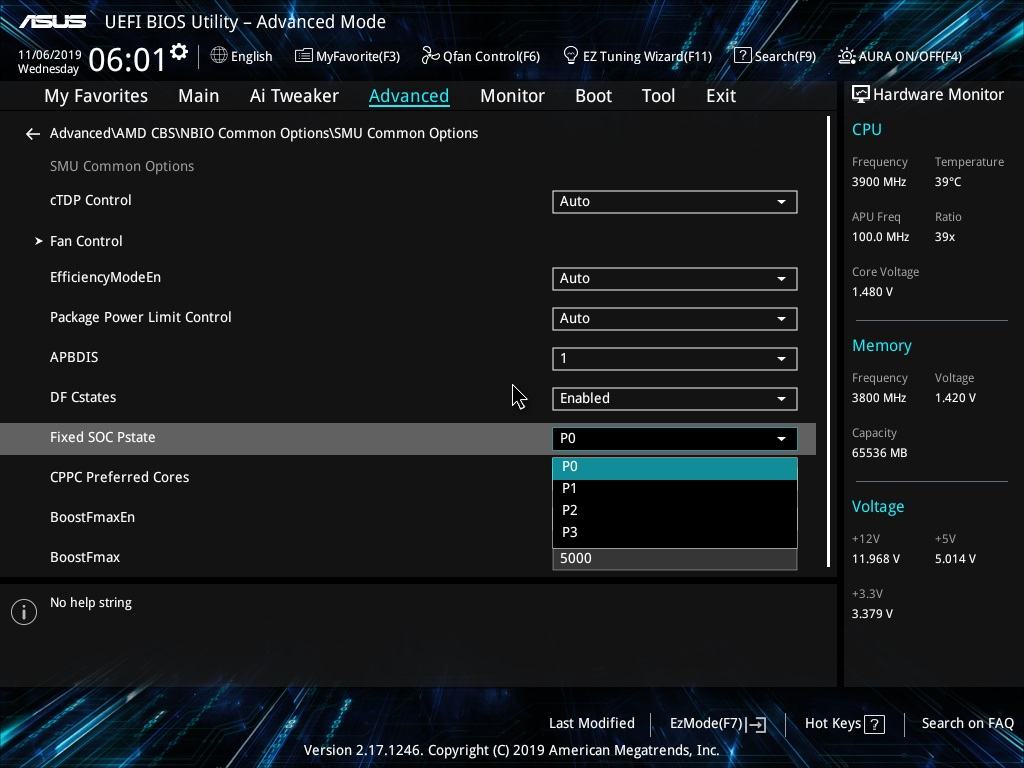

dann werden die Fixed SOC PStates sichtbar, hier stellst du dann auf P0 (Bild4)

Reous · 06.11.2019

llwynog schrieb:
And there is my problem: my CPU doesn't increase all-core and single-core frequencies. The top is around 4 GHz at all-core and 4150ish MHz at single core while run CB20.

Hey and welcome to the forum

I'm not the expert for the boost problematic but you can try the settings out which are posted above. This may help.

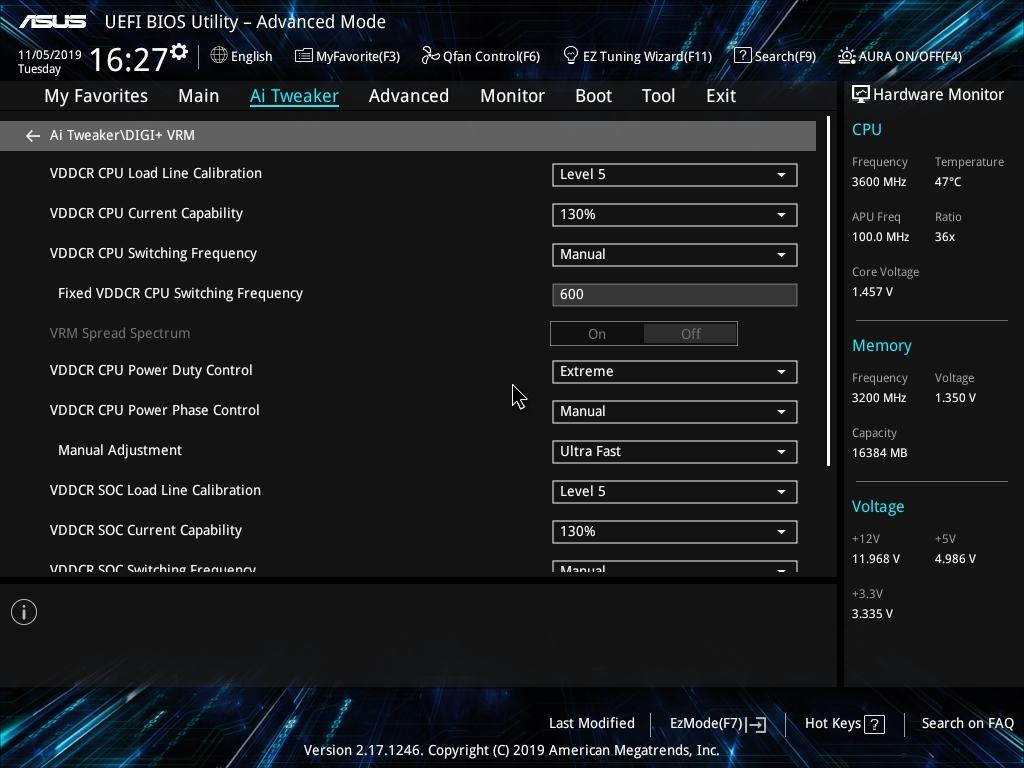

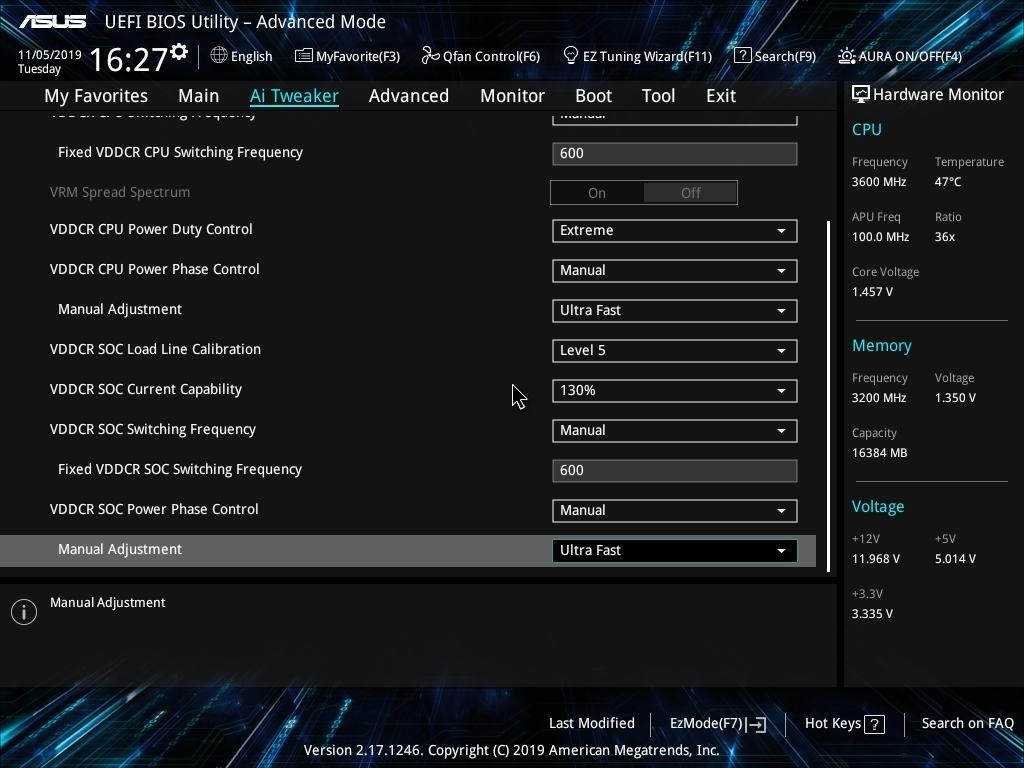

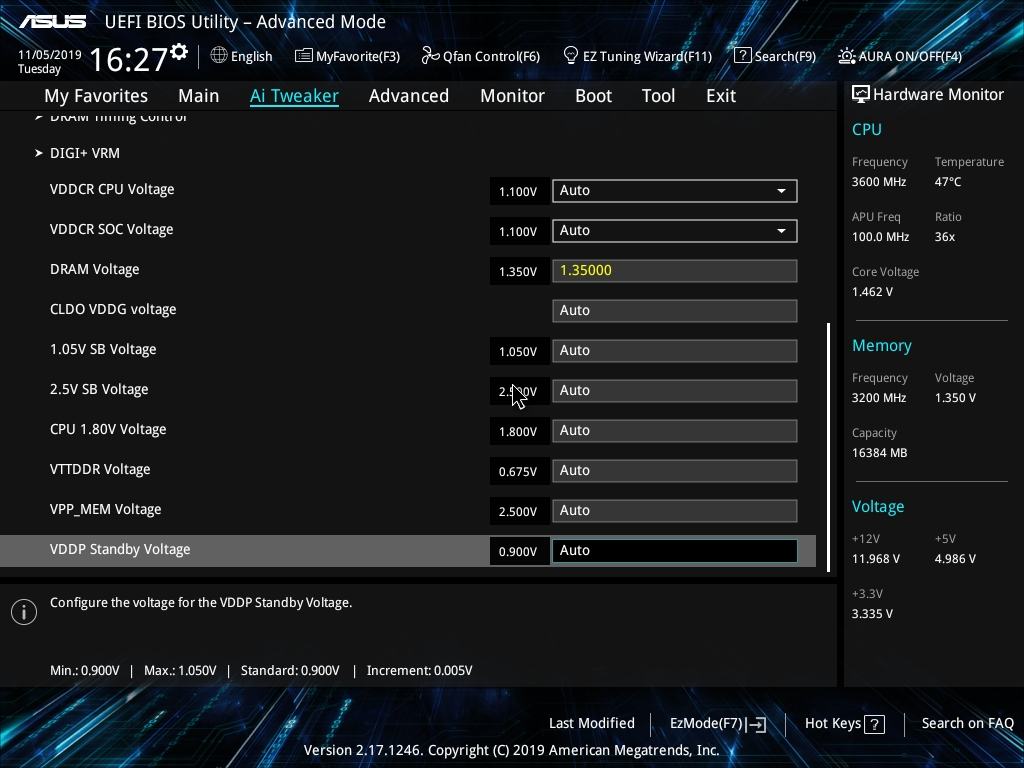

Also wondering why you using extreme vrm settings. This should not be necessary and only makes your system/vrm hot.

llwynog · 06.11.2019

@Reous so I should flash modded BIOS for accessing these settings, because I think ASUS hide it from us. I don't know, should I do it or accept these conditions what my computer gives me :confused:

Reous · 06.11.2019

Modded Bios would be the best option. Other option were to make a custom profile for you with all the changes in the CBS menu. Maybe @darki24 could make this for you. I can't use my X470-Pro board atm. Or you just try it with the options you can find. Global C-state and CPPC are available in the CBS menu.

llwynog · 06.11.2019

Unfortunatelly my AMD CBS doesn't contain these options

Darki24 · 06.11.2019

@llwynog

Here you are

Google Drive stellt sich vor â€“ Alle Ihre Dateien an einem Ort

Just put that file on an USB Stick and load that profil. (i named it 1usmus Config)
All other settings are on optimized Defaults, so you have to set them to your liking.

be123 · 06.11.2019

Darki24 schrieb:
@llwynog

Here you are

...

Hallo, hätte auch gerne das Profil. Habe eine Freigabe Anfrage gesendet. Wäre nett wenn du es freigeben kannst.

Danke

Darki24 · 06.11.2019

Hab gerade den Link allgemein freigegeben.

Chronidus · 07.11.2019

Wonder if there's a beta for the new agesa yet

Schildkroete09 · 07.11.2019

Darki24 schrieb:
Moin.

@Schildkroete09

Da du ja das Modbios drauf hast, kann ich dich ein wenig anleiten.

Vielen Dank für die tolle Anleitung. Damit komme ich klar.

Viele Grüße

Nachtrag nach Flaschen des Mod BIOS 5220X: Nach dem Flaschen des MOD Bios, musste ich mein MS Office Standard 2019 neu aktivieren und Online funktionierte das nicht mehr. Musste telefonisch aktivieren.

Viele Grüße

Mikam · 07.11.2019

Falls sich die Beta für AGESA 1.0.0.4 noch verzögern sollte wollte ich mal fragen, ob man eigentlich noch gefahrlos von einem AGESA 1.0.0.3 Bios zurück auf eine 1.0.0.2 Version gehen kann? In meinem Fall wäre das von 5204 auf 5007. Sieht so aus, als wenn RDR2 generell ein Problem mit den AGESA 1.0.0.3 BIOS Versionen hat.

Schildkroete09 · 07.11.2019

Mikam schrieb:
Sieht so aus, als wenn RDR2 generell ein Problem mit den AGESA 1.0.0.3 BIOS Versionen hat.

Das wird auch mehrfach bestätigt ... Es gibt evtl. aber auch einen FIX. siehe hier

Ich hatte auch schon ASUS angeschrieben. Die Antwort von denen kam prombt.

Sehr geehrter Herr ....,

ich hatte heute nochmal allgemein für die X470 Boards angefragt. Ich bekam die Informationen, das jetzt nach und nach der aktuelle Code 1.0.0.4 eingepflegt wird, ich hoffe, das ab nächster Woche Biosversionen zur Verfügung stehen.
Sind Ihrerseits noch Fragen offen, wenden Sie sich gerne wieder an uns!
Sie erhalten in den nächsten Tagen per E-Mail einen Link zu unserer Zufriedenheitsumfrage.
Ich würde mich sehr freuen, wenn Sie an der Umfrage teilnehmen und meinen Service bewerten
Mit freundlichen Grüßen | Kind regards

Mark Müller
2nd Level Support
ASUS Computer Germany

Viele Grüße

Mikam · 07.11.2019

Schildkroete09 schrieb:
Das wird auch mehrfach bestätigt ... Es gibt evtl. aber auch einen FIX. siehe hier

Ich hatte auch schon ASUS angeschrieben. Die Antwort von denen kam prombt.

Viele Grüße

Habe alle bei Rockstar vorgeschlagenen Korrekturen versucht - ohne Erfolg. Habe aber auf Empfehlung von Jone aus dem RDR2 gaming thread hier im Forum die aktuelle Bios Version 5220 geflashed und jetzt läuft es *freu*

Mikam schrieb:
Falls sich die Beta für AGESA 1.0.0.4 noch verzögern sollte wollte ich mal fragen, ob man eigentlich noch gefahrlos von einem AGESA 1.0.0.3 Bios zurück auf eine 1.0.0.2 Version gehen kann? In meinem Fall wäre das von 5204 auf 5007. Sieht so aus, als wenn RDR2 generell ein Problem mit den AGESA 1.0.0.3 BIOS Versionen hat.

Die Frage hat sich damit für mich auch erledigt

ConstantinCray · 07.11.2019

Nice! Bin gespannt ob die agesa version was bringt.

Schildkroete09 · 07.11.2019

Hallo,

vielleicht kann mir nochmal jemand helfen.
Ich habe Rammodule bestellt, die sind auf der QVL Liste von ASUS. Auf der G.Skill Homepage werden sie zwar gelistet, allerdings fehlt noch die Kompatiblitätsangabe zum Prime X470 Pro.

"G.Skill Ripjaws V F4-3600C18D-32GVK"

Nun versuche ich verzweifelt nach einer Möglichkeit, im BIOS des Prime X470 Pro ein D.O.C.P Profil zu laden. Standardmäßig ist D.O.C.P deaktiviert. Klicke ich dies an, kann ich nichts weiter auswählen als "deaktiviert". Wo kann ich denn bitte das D.O.C.P Profil laden bzw. überhaupt einstellen? Mein "noch" RAM G.SKILL 2666 kommt schon mit XMP 2.0 Profil, wie auch der o.a. bestellte RAM.

Dualer Kanal, Intel Extreme Memory Profiles (XMP 2.0), Heatspreader im Camouflage-Design, eleganter, minimalistischer Aluminium-Heatspreader, ungepuffert

Das müßte schon im BIOS ausgewählt werden können ... geht aber nicht.

Reous schrieb:
Jeder neue RAM läuft standardmäßig immer mit dem hinterlegten SPD Profil. Um den beworbenen Takt zu erreichen, muss das XMP bzw DOCP Profil im Bios aktiviert werden.

Vielleicht weiß ja jemand weiter ...

Viele Grüße

Reous · 08.11.2019

@Schildkroete09
Wenn es im EZMode nicht geht dann versuche es mal im Advanced Mode.
Mit F7 in den Advanced Mode - Tab Ai Tweaker - Bei Ai Overclock Tuner auf DOCP stellen - Speichern

Schildkroete09 · 08.11.2019

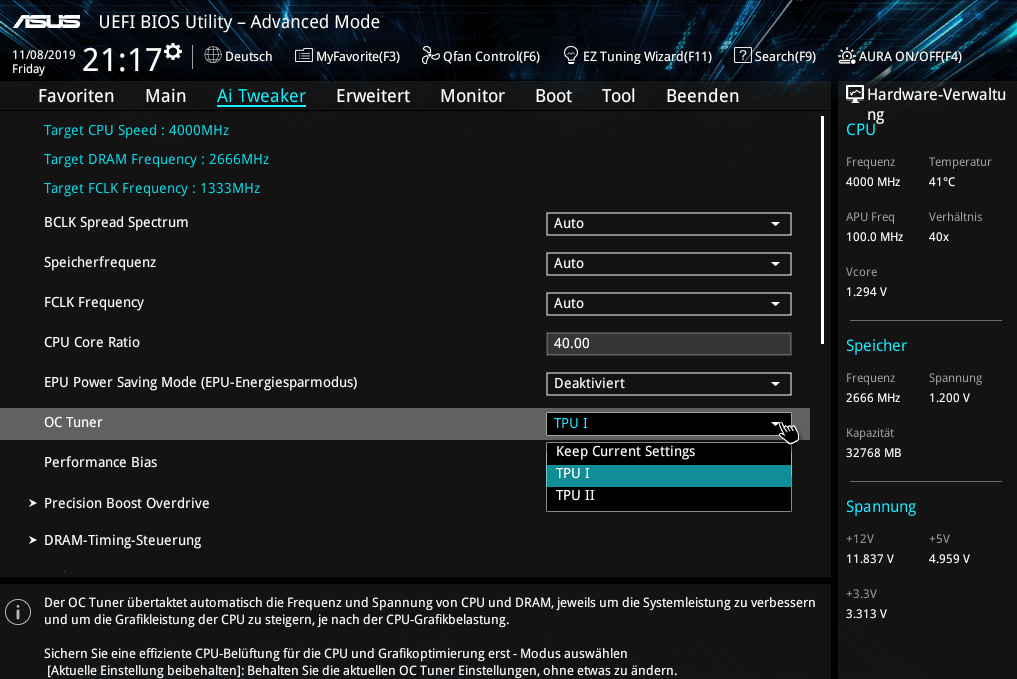

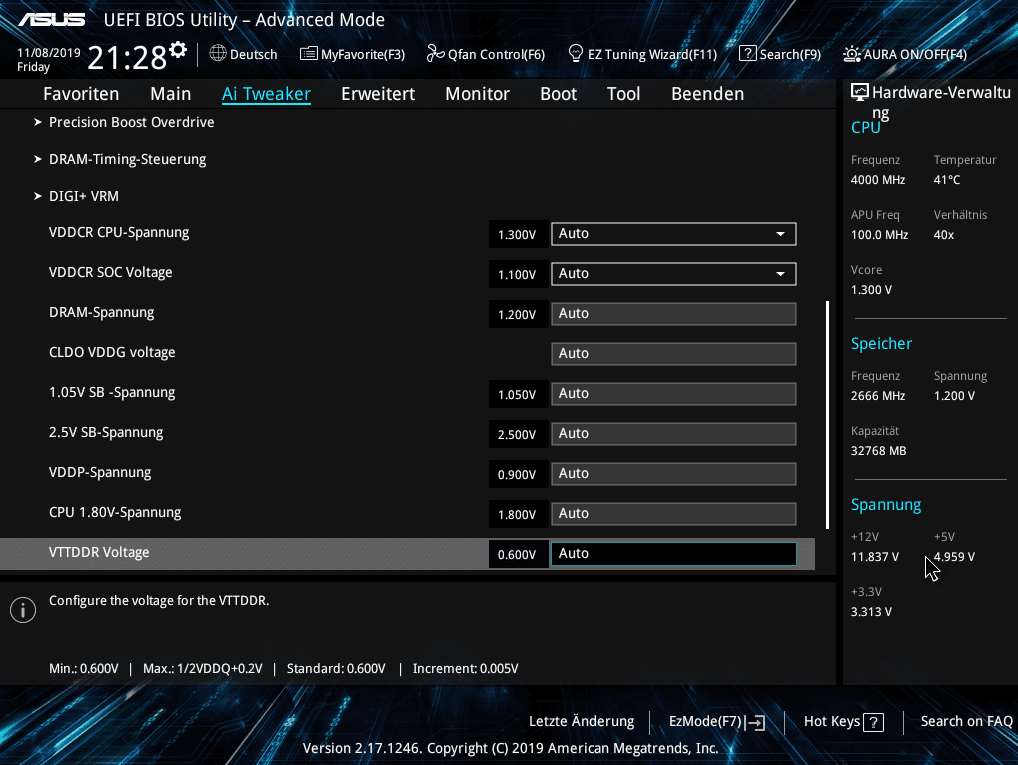

Hallo @Reous, das ist es ja. Kann ich nicht finden den "AI Overclock Tuner" im Tab "AI Tweaker".

Siehe Bild >>>

Reous · 08.11.2019

Es erscheint aber nicht zufällig wenn du die Sprache wieder auf Englisch änderst? Mach mal bitte einen Cmos reset und flashe das originale Bios drüber. Wenn es dann da sein sollte wieder das Mod Bios aufzuspielen.

Schildkroete09 · 08.11.2019

Werde ich versuchen, melde mich morgen zurück. Vielen Dank erst einmal.

Viele Grüße

[EDIT] Hat leider nicht geklappt. Ich bekomme keine Einträge zu "AI Overclock Tuner" geliefert.
Erst mit aktueller BIOS Version X auf Englisch umgeschaltet. Keine Änderungen. Dann das 5220 BIOS neu geflasht. CMOS Rest gemacht, auf English belassen, > keine Änderungen.

Dann wieder das MOD BIOS aufgespielt und meine Einstellungen angepasst. Keine Änderungen.

Es kann doch nicht sein, das es die Einstellungen bei den anderen Nutzern dieses Boardes gibt.

Viele Grüße

ConstantinCray · 09.11.2019

Ist es eventuell ein neu erschienenes kit? Sodas asus einfach kein docp profiel hinterlegt hat? In dem fall würde ich auf die neue agesa warten oder unteranderem mal den support von g.skill oder asus anschreiben. In jedem fall ist es dennoch eine sehr ärgerliche angelegenheit

Schildkroete09 · 09.11.2019

Also man kann es echt nicht glauben. Heute kam mein neuer RAM "G.Skill Ripjaws V F4-3600C18D-32GVK", gleich eingebaut und ins BIOS und was sehen meine verquickten Augen? Beim Klick auf D.O.C.P wird mir ein Profil des neuen Rams angeboten ... Ausgewählt, geladen und alles ist so wie es soll! Alle Einstellungen sind da.

Seit Tagen habe ich dies nun verzweifelt versucht, das das Profil des "alten" Rams geladen wird. Aber nix da. Kein Profil zu sichten, obwohl dieser RAM auch mit XMP Profil 2.0 angegeben war.

Nun gut, alles ist so wie es soll und ich bin glücklich :shot:

Mein neuer RAM läuft stabil auf 1802 x 2 = 3604 Mhz und der Ryzen 9 /3900 stabil mit 3400 Mhz.

Viele Grüße und Danke.

Reous · 10.11.2019

Das ist wirklich verwirrend. Selbst wenn der RAM kein XMP Profil besitzt sollte er die Ai Overclock Tuner Auswahl trotzdem anzeigen. Da hat sich wohl irgendwas zerschossen. Gut aber dass es jetzt läuft :angel:

Schildkroete09 · 10.11.2019

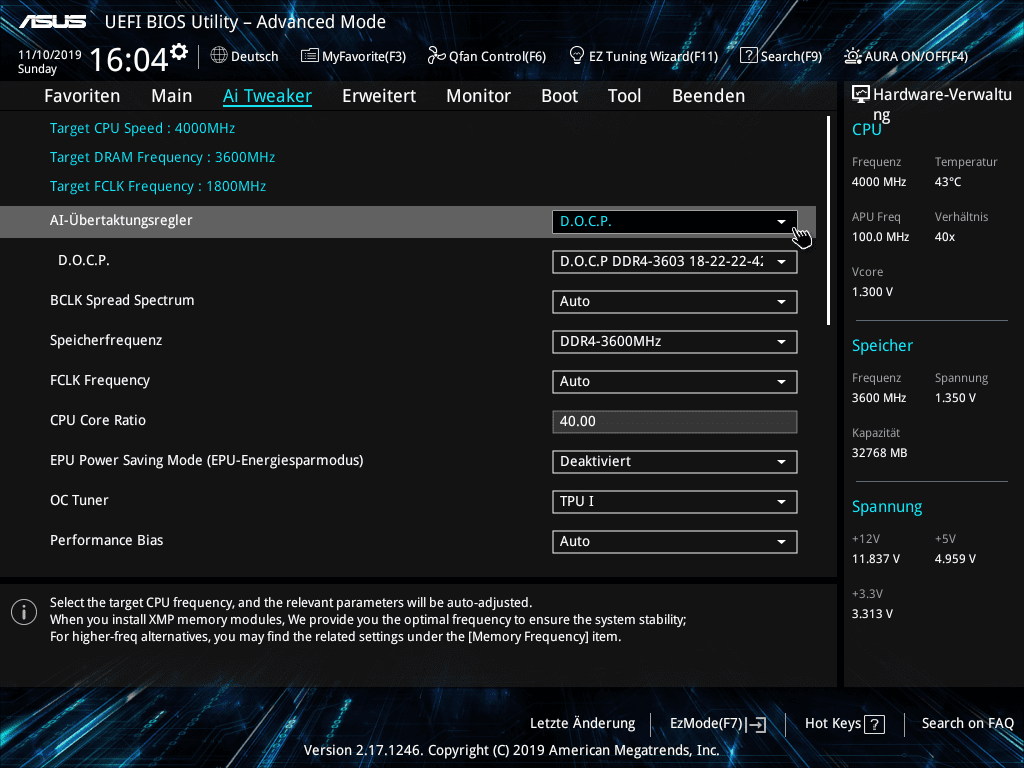

Ja,, finde ich auch. Anscheinend bekomme ich den AI Übertaktungsregler nur beim Einsetzen eines XMP Profiles über D.O.C.P
Und das D.O.C.P Profil kann nur über den EZ Modus geladen werden.

Siehe Bild:

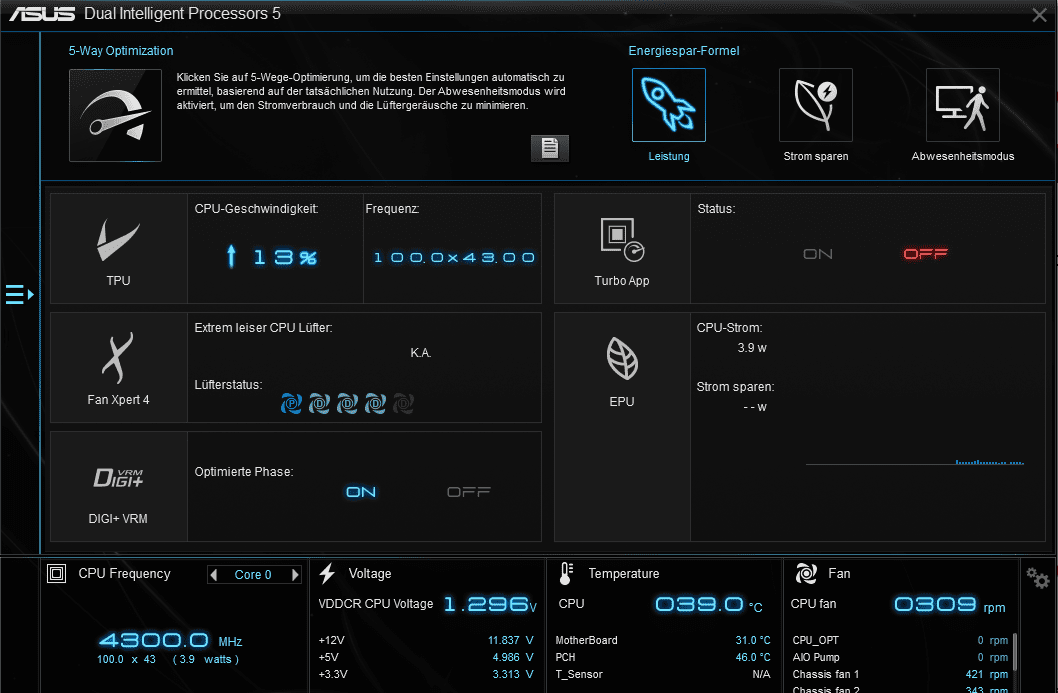

Die CPU auf 4300 hochgetaktet habe ich über die AI Suite.

Viele Grüße

DerKorken · 10.11.2019

Ich habe hier schon eine Weile nicht mehr reingeschaut (war lange fleißiger Mitleser) und hätte mal eine Frage: Gibt es irgendwelche Gründe, die dagegen sprechen, auf einem 2700X auf das neuste BIOS zu flashen? Ich bin momentan noch mit dem 4207 von Dezember 2018 unterwegs. Mit den 4400er BIOSen hat sich afaik einiges geändert und ich habe hier gelesen, dass es damit einige Regressions gab, z.B. Instabilität oder schlechtere RAM-Performance/OC. Da ich keine Probleme hatte, habe ich es dabei belassen. Ich würde nun gerne aus zwei Gründen updaten: 1. Um im Zweifelsfall Zen 2 Support zu haben (CPU kann ja mal abrauchen) und 2. habe ich Probleme mit Spulenfiepen auf meiner 5700XT und würde ein veraltetes BIOS, welches aus irgendeinem Grund mit dem Power Management von Navi nicht klar kommt, gerne als Fehlerquelle ausschließen (ist schon die zweite Karte mit exakt dem gleichen Fehlerbild, anderes NT wurde auch schon getestet). Und natürlich die Frage: Kann man direkt hochflashen oder gibt es irgendwelche Zwischenversionen, die zwingend in der richtige Reihenfolge geflasht werden müssen?

tolga9009 · 11.11.2019

Ich sags mal so: nicht ohne Grund schreiben die BIOS-Hersteller überall mit, dass die neuesten BIOS-Updates nur für Ryzen 3000 empfohlen werden. Beispiel:

1. Update AMD AGESA Combo-AM4 1.0.0.3 ABB
2. Improve Destiny2 gaming experience with Matisse CPU.

*ASRock do NOT recommend updating this BIOS if Pinnacle, Raven, Summit or Bristol Ridge CPU is being used on your system.

Quelle: ASRock > X470 Taichi

Ich selbst bin mit dem Update auf die Ryzen 3000 AGESAs ziemlich auf die Fresse gefallen: tägliche Abstürze und fehlerhaftes Lüfterverhalten. Beim Downgrade auf die 4207 habe ich mein Mainboard gebrickt und musste es mit einem Hardware Flasher wiederherstellen. Dazu muss man sagen, dass es hier auch positivere Erfahrungen gibt und zudem ich nur bis AGESA 1.0.0.1 getestet habe. Seitdem läuft bei mir wieder 4207 - und das absolut stabil. Kein einziger Abturz oder sonstige Probleme.

Meine Empfehlung ist: sofern du nicht 100% weißt, dass das neue Update irgendwelche Probleme behebt, die du aktuell mit deinem System hast, lass (aktuell) die Finger davon. Der Fokus liegt im Augenblick offensichtlich auf Ryzen 3000. Mit AGESA 1.0.0.4 ändert sich das aber, da nun die Codebasis wohl zusammengeführt wurde (AGESA Combo-AM4 1.0.0.4: Die neue Firmware vereint alle AM4-Prozessoren - ComputerBase). Ich würde daher zumindest bis AGESA 1.0.0.4 warten.

Solltest du Probleme mit dem neuen BIOS haben, kannst du leider nicht so einfach wieder zurück. Entweder brauchst du dann einen Hardware-Flasher oder die gepatchte flashrom Version. Erstelle dir *VOR* dem Upgrade auf jeden Fall einen validen BIOS-Dump über die vollen 32MB (!!), dann brauchst du im Notfall nicht groß rumzubasteln.

Bzgl. Spulenfiepen: leider ist das so eine Wissenschaft für sich und kann zig Gründe haben. Was aber sehr häufig hilft, sind Framelimiter und Undervolting. Falls du einen FreeSync Monitor hast: VSync aktivieren + FreeSync (+ Chill + Anti-Lag). Undervolting sollte das Spulenfiepen nicht beseitigen, verändert aber die Charakteristik und die Lautstärke, sodass es weniger nervig ist.

CPU	AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors Supports AM4 Socket 12/14 nm CPU Supports CPU up to 8 cores
Chipset	X470
Arbeitsspeicher	AMD Ryzen™ 2nd Generation Processors 4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
Grafik	Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Maximaler geteilter Speicher von 2048 MB
Erweiterungs- schächte	AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors 2 x PCIe 3.0 x16 (x16 or dual x8) AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X470 chipset 1 x PCIe 2.0 x16 (max at x4 mode) *1 3 x PCIe 2.0 x1
Speichersystem	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-Series/Athlon X4 Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode) AMD X470 chipset : 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3 6 x SATA 3Gb/s-Schnittstellen Unterstützen RAID 0, 1, 10

LAN	Intel® I211-AT
Audio	Realtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3 - Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB Schnittstellen	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors : 4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A) AMD X470 chipset : 1 x USB 3.1 Gen 2 front panel connector Schnittstellen 4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM) 4 x USB 2.0 Schnittstellen (4 intern) ASMedia® USB 3.1 Gen 2 controller : 2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere Features	5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. Fan Xpert4 - Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN ASUS Quiet Thermal Solution : - Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Turbo APP - featuring system performance tuning for selected applications
Anschlüsse (Rückseite)	1 x PS/2 Tastatur/Maus Combo-Schnittstelle 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) Schnittstelle 1 x S/PDIF-Ausgang (optisch) 5 x Audio-Anschlüsse 2 x USB 3.1 Gen 2 (teal blue)Type-A, 1 x USB 3.1 Gen 1 USB Type-CTM, 5 x USB 3.1 Gen 1
Anschlüsse (Intern)	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 6 x SATA 6Gb/s-Schnittstellen 1 x Prozessorlüfteranschluss (1 x 4 -pin) 3 x Gehäuselüfteranschlüsse (2 x 4 -pin) 2 x Aura RGB Strip Headers 1 x 24-Pin EATX Netzanschluss 1 x 8-Pin ATX 12V Netzanschluss 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode) 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x Clear BIOS-Taste 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x 14-1 pin TPM connector 1 x COM port header 1 x T_Sensor Connector 1 x USB 3.1 Gen 2 front panel connector
Zubehör	User's manual ASUS Q-Shield 2 x SATA 6Gb/s-Kabel 1 x M.2 Screw Package 1 x Supporting DVD 1 x SLI HB BRIDGE(2-WAY-M) 1 x Q-connector(s) (1 in 1)

2700X	Prime95	Cinebench
X370-Pro X470-Pro	4GHz @ 1.162v 4GHz @ 1.137v	4.20GHz \| 1933 Punkte 4.20GHz \| 1921 Punkte

RAMTest ~1000% Max 1.35v Dram Voltage	R5 1600X	R5 2400G	R7 2700X
Samsung B-Die X370-Pro X470-Pro	DDR4-3133 DDR4-3400	DDR4-3266 DDR4-3400	DDR4-3266 DDR4-3400
Hynix MFR X370-Pro X470-Pro	DDR4-3066 DDR4-3266	DDR4-3133 DDR4-3333	DDR4-3133 DDR4-3333

G . S k i l l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
RipJaws 4 blau	16GB	DDR4-3000 CL15-16-16	DDR4-3066 CL16	nur2003	4011	F4-3000C15D-16GRBB
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3333 DDR4-3200 DDR4-3200	Reous bluesys chrisxp	4008 4011 4011	F4-3200C16D-16GVKB
	32GB	DDR4-2666 CL15-15-15	DDR4-2800	nur2003	4024	F4-2666C15D-32GVR
Aegis	16GB	DDR4-3000 CL16-18-18	DDR4-3200	oposum	4024	F4-3000C16S-8GISB
Trident Z silber/rot	16GB	DDR4-3600 CL15-15-15	DDR4-3533 CL14	Reous	4018	F4-3600C15D-16GTZ
	16GB	DDR4-3600 CL16-16-16	DDR4-3400 CL14 DDR4-3600 CL14	nospherato QuisaZaderak	4008 4018	F4-3600C16D-16GTZ
	32GB	DDR4-3200 CL14-14-14	DDR4-3333	Mr.Korky	4008	F4-3200C14D-32GTZ
	32GB	DDR4-3200 CL15-15-15	DDR4-3200 CL14 DDR4-3200 CL14	Reous Goldy	4008 4018	F4-3200C15D-32GTZ
Trident Z RGB	16GB	DDR4-3200 CL14-14-14	DDR4-3533 CL14	F4irPl4y	4008	F4-3200C14D-16GTZR
	16GB	DDR4-3600 CL16-16-16	DDR4-3400	Terminator800	4018	F4-3600C16D-16GTZR
	32GB	DDR4-2400 CL15-15-15	DDR4-2666	antonrumata	4024	F4-2400C15Q-32GTZRX
SniperX	16GB	DDR4-3600 CL19-20-20	DDR4-3533 CL16 DDR4-3600 CL18	Reous delafer2000	4018 4018	F4-3600C19D-16GSXWB
	32GB	DDR4-3600 CL19-20-20	DDR4-3400 CL16	Reous	4024	F4-3600C19D-32GSXKB

C r u c i a l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Ballistix Sport LT rot	16GB	DDR4-2666 CL16-18-18	DDR4-3000	Reous	4008	BLS2C8G4D26BFSE
Ballistix Tactical Tracer RGB	16GB	DDR4-2666 CL16-18-18	DDR4-3533	Reous	4024	BLT2C8G4D26BFT4K

A D A T A
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
XPG Spectrix D40 RGB	16GB	DDR4-3600 CL17-18-18	DDR4-3533 CL14	iGameKudan	4024	AX4U360038G17-DR40

C o r s a i r
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Vengeance LPX schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3200 v5.39	eSp!s0	4024	CMK16GX4M2B3200C16
Vengeance RGB weiß	16GB	DDR4-3200 CL16-18-18	DDR4-3466 CL14 v4.31	Darki24	4024	CMR16GX4M2C3200C16W

P a t r i o t
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Viper 4	16GB	DDR4-3000 CL16-18-18	DDR4-3000	DMHas1	4024	PV416G300C6K

[Sammelthread] ASUS Prime X470-Pro (AM4)

Neuling

Legende

Mr AMD

Neuling

Experte

Enthusiast

Anhänge

Mr AMD

Neuling

Mr AMD

Neuling

Enthusiast

Profi

Enthusiast

Neuling

Experte

Enthusiast

Experte

Enthusiast

Neuling

Experte

Mr AMD

Experte

Mr AMD

Experte

Neuling

Experte

Mr AMD

Experte

Experte

Enthusiast

Ähnliche Themen
