[Sammelthread] ASUS Prime X470-Pro (AM4)

A S U S
Prime X470-Pro



HERSTELLERSEITE





  • Lohnt es sich auf das X470-Pro zu wechseln?
    Es wird sich nur lohnen, wenn man aus seinem RAM das letzte bisschen Leistung heraus holen will.
    Ansonsten gibt es keine großen Veränderungen im Vergleich zum X370-Pro.
    + Hohe RAM Takraten bis DDR4-3600 möglich (2x Single Rank)
    + Hohe RAM Taktraten bei Vollbestückung bis DDR4-3200 möglich (4x Single Rank)
    + Geringerer Verbrauch (~ 5W weniger)
    + Zweiter M.2 Slot
    + Dritter Chassis Fan Anschluss
    + Erneut gutes VRM Design
    + Chipsatz Temperatur blieb immer unter 50°C (kann aber von Board zu Board schwanken)
    = Gleiche BIOS Einstellungen
    = Gleiche Bootzeit
    - Nur 6 SATA Ports
    - Aktueller Preis von ~160 Euro
    - BIOS Bugs vorhanden
    - I/O Deckel lässt sich nur entfernen, wenn man auch den VRM Kühler demontiert



Technische Daten:

CPUAMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics
Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors
Supports AM4 Socket 12/14 nm CPU
Supports CPU up to 8 cores
ChipsetX470
ArbeitsspeicherAMD Ryzen™ 2nd Generation Processors
4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz
AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors
4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz
AMD 7th Generation A-Series/Athlon X4 Processors
4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
GrafikIntegrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Maximaler geteilter Speicher von 2048 MB
Erweiterungs-
schächte
AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X470 chipset
1 x PCIe 2.0 x16 (max at x4 mode) *1
3 x PCIe 2.0 x1
SpeichersystemAMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD 7th Generation A-Series/Athlon X4 Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)
AMD X470 chipset :
1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3
6 x SATA 3Gb/s-Schnittstellen
Unterstützen RAID 0, 1, 10

LANIntel® I211-AT
AudioRealtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB
Schnittstellen
AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors :
4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A)
AMD X470 chipset :
1 x USB 3.1 Gen 2 front panel connector Schnittstellen
4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM)
4 x USB 2.0 Schnittstellen (4 intern)
ASMedia® USB 3.1 Gen 2 controller :
2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere
Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
Fan Xpert4
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
ASUS 5X Protection III :
- ASUS SafeSlot Core: Fortified PCIe Slot prevents damage
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: 10 Phase digital power design
- ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
- ASUS ESD Guards - Enhanced ESD protection
ASUS TPU :
- Auto Tuning
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- Turbo LAN
ASUS Quiet Thermal Solution :
- Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector
Turbo APP
- featuring system performance tuning for selected applications
Anschlüsse
(Rückseite)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) Schnittstelle
1 x S/PDIF-Ausgang (optisch)
5 x Audio-Anschlüsse
2 x USB 3.1 Gen 2 (teal blue)Type-A,
1 x USB 3.1 Gen 1 USB Type-CTM,
5 x USB 3.1 Gen 1
Anschlüsse
(Intern)
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
6 x SATA 6Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss (1 x 4 -pin)
3 x Gehäuselüfteranschlüsse (2 x 4 -pin)
2 x Aura RGB Strip Headers
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
1 x AIO_PUMP connector (1 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x Clear BIOS-Taste
1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt)
1 x 14-1 pin TPM connector
1 x COM port header
1 x T_Sensor Connector
1 x USB 3.1 Gen 2 front panel connector
ZubehörUser's manual
ASUS Q-Shield
2 x SATA 6Gb/s-Kabel
1 x M.2 Screw Package
1 x Supporting DVD
1 x SLI HB BRIDGE(2-WAY-M)
1 x Q-connector(s) (1 in 1)

  • Weitere und detailliertere Informationen gibt es auf der Herstellerseite.





Mainboard Bilder:
Nach oben








UEFI Bilder:
Nach oben


Bilder aus Bios 4008
Können je nach verwendeter CPU variieren


AI Tweaker


AMD CBS

Main / Exit


Advanced


Monitor


Boot


Tools




Nützliche Links
Nach oben





Reviews:
Nach oben






UEFI / Downloads:
Nach oben


Offizielle Bios Dateien
- Please flash only with EZ Flash 3 Utility (Windows is not safe)
- Load and save default Settings before flashing
- Downgrade to an older AGESA Version is not possible with EZ Flash 3 Utility

Bios 5406
Update AGESA to ComboAM4 1.0.0.4 Patch B

Bios 5220
Update AGESA to ComboAM4 1.0.0.3 Patch ABBA

Bios 5216
1.Improve system performance.
2.Update AGESA to ComboAM4 1.0.0.3 Patch ABB
a.Fixes a compatibility issue with Destiny 2
b.Fixes an issue with certain Linux distros
c.Removes Gen 4 support when using Ryzen 3000 CPUs
3.Improves EZFlash performance to reduce boot time.

Bios 5204
Update AGESA to ComboAM4 1.0.0.3 Patch AB to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 5007
Update AGESA to ComboAM4 1.0.0.2 to improve compatibility.
Recommend updating the BIOS via EZ Flash.

Bios 4804
Update AGESA to ComboAM4 1.0.0.1 for the upcoming processors.
Please notice that this version of BIOS can only be updated via EZ Flash.
Downgrade ist nicht möglich.

Bios 4602
Update AGESA to Combo-AM4 0.0.7.2
Added PBO Option in Ai Tweaker
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4406
Update AGESA to Combo-AM4 0.0.7.0 for the upcoming processors and improve some CPU compatibility
Upate AMD chipset driver to 18.50.16 or later before updating BIOS if you use a Raven Ridge APU
PBO funktioniert in dieser Version nicht mehr.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!
Zurück flashen auf AGESA 1.0.0.6 über EZ Flash 3 ist nicht möglich.


Bios 4207
Improve compatibility and performance for Athlon™ with Radeon™ Vega Graphics Processors

Bios 4204
Update AGESA to PinnaclePI 1.0.0.6
Update AMD chipset driver 18.10.20.02 or latest version before update this BIOS.
Alte Profile nicht laden. Diese sind inkompatibel und können zu einem Soft Brick führen!

Bios 4024
Improve system performance

Bios 4018
Improve system performance

Bios 4011
Update AGESA to PinnaclePI 1.0.0.2 + SMU 43.18

Bios 4008
Update AGESA to PinnaclePI 1.0.0.2

Bios 0222
First release BIOS

Downgrade mit offiziellem Bios
Bitte nur anwenden, wenn es mit dem internen EZ Flash 3 Utility nicht geht.
Nicht bei Bios 4804 oder höher anwenden
Anwendung auf eigene Gefahr


Anleitung und Bild:
- Originale Bios Datei herunterladen
- Umbenennen in zb. 1201.cap
- Bootbaren FAT32 USB Stick erstellen
- Bios Datei und Afudos auf den Stick kopieren
- Bios auf Werkseinstellungen zurück setzen
- Vom USB Stick booten
- Mit folgendem Befehl flashen. Ohne >><< Zeichen
- Falsche Eingabe der Befehle führt zum Brick!

>> afudos NameDerDatei.bin /x /p /b /n /k <<
afudos+NameDerDatei.bin+/x+/p+/b+/n+/k

+ steht für ein Leerzeichen
- Update kann mehrere Minuten dauern
- USB Stick entfernen und mit Strg+Alt+Entf neu starten
- Default Settings laden, neustarten und nochmal ein CMOS Reset durchführen. (Zur Fehlerreduzierung)


Bedeutung:
/x = Do not check ROM ID
/p = Program Boot Block
/b = Program Main BIOS
/n = Program NVRAM
/k = Program all non - critical blocks and ROM Holes.






BIOS Mod / Modding:
Nach oben


BiosMod
Mod Profile 5406
Verwendbar mit dem originalen 5406 Bios. Enthält Optionen für:
- BCLK Spread Spectrum
- CPPC Preffered Core
- ASPM Feature



Mod Profile 4602
Verwendbar mit dem originalen 4602 Bios.
Für bessere Performence mit Dual Rank RAM oder Vollbestückung 4x Single Rank RAM (Nur bei Verwendung von Auto Subtimings).



BiosMod 4602X
AMD CBS freigeschalten (Advanced)
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt

Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)

BiosMod 4204X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)


BiosMod 4008X
Option für Bus Speed Spread Spectrum hinzugefügt
Erweiterte DC Lüftersteuerung für AIO_PUMP und W_PUMP
- Min Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Mittel Lüftergeschwindigkeit kann auf 0% reduziert werden (vorher 60%)
- Option Allow Fan Stop hinzugefügt
AMD CBS freigeschalten (Advanced)

Weitere Änderungen:
Anleitung zum flashen ist im Download enthalten.

Bios startet standardmäßig im "Advanced Mode"
My Favorites entfernt
VDDP Voltage hinzugefügt (Ai Tweaker)
C6 Mode hinzugefügt (CPU Configuration)
Asmedia USB 3.1 Battery Charging Support hinzugefügt (Onboard Devices Configuration)
AMD CBS freigeschalten (Advanced)
- Geänderte Hauptansicht
- Zen Common Options
- DF Common Options
- UMC Common Options
- NBIO Common Options
- FCH Common Options
Erweiterte Booteinstellungen freigeschalten (Boot)






Overclocking:
Nach oben

  • CPU Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    Prime95 1h min Voltage @ 4.00GHz | Cinebench bei gleichen Settings


    Beide Boards nehmen sich nicht viel. Je nach CPU und Temperaturen schwanken die erreichten Ergebnisse leicht.
    2700X​
    Prime95​
    Cinebench​
    X370-Pro
    X470-Pro​
    4.20GHz | 1933 Punkte
    4.20GHz | 1921 Punkte

  • VRM
    Zitat von Br0da:
    "Mit dem Prime-Pro bekommt man abermals ein sehr starkes VRM in Relation zum Preis.
    Es sind in der Tat nur die NexFETs den powIRstages gewichen.
    Ich würde mal behaupten dass jedenfalls mit Hinblick auf die VRM Hardware nur derjenige dem Aufpreis zum Hero zahlen muss, der Extrem OC betreiben will."
    Die Kühler sind im Vergleich zum X370-Pro etwas niedriger, dafür länger geworden. Bei Last wurden sie bisher maximal Handwarm.


  • Welche CPU Spannung ist die richtige?
    Nach bisherigen Erfahrungen hat sich die SVI2 (CPU VDD) Spannung in HWInfo (Aida64 und HWMonitor) als am zuverlässigsten herausgestellt.
    CPUz schwankt von Board zu Board sehr stark und ist daher als Richtwert nicht geeignet.
    Weitere Infos siehe: HWInfo Entwickler Martin | Welche Spannungsangabe stimmt? - Planet3dnow

  • Load Line Calibration
    Zur besseren Spannungsstabilisierung kann man LLC verwenden.
    Bei einer zu hoch gewählten LLC können Spannungsspitzen entstehen, welche die CPU beschädigen.

    CPU Load Line Calibration (BIOS 4008):


    SOC Load Line Calibration (BIOS 4008):
    APUs besitzten im Gegensatz zu den CPUs 8 LLC Stufen.

    Messpunkte für Digitalmultimeter:
    Anwendung auf eigene Gefahr. Falsche Handhabung kann die Hardware zerstören.


  • BCLK Takt
    Der BCLK Takt zeigt in Ausleseprogrammen nur ~99.80MHz an oder springt hin und her.
    Hierbei handelt sich um einen Auslesefehler. Der Takt kann nicht durch einen hardwaretechnisch verbauten Sensor ausgelesen, sondern nur errechnet werden.
    Quelle: Asus / HWInfo

  • Arbeitsspeicher übertakten
    Folgende Punkte sollten zum übertakten gegeben sein:
    - Bei zwei Modulen immer Slot A2, B2 benutzen (Grau).
    - Bei Ramtakt größer 2666 nur gerade CL Timings eingeben.

    RAM Overclocking Vergleich:
    X370-Pro Bios 4008 | X470-Pro Bios 4008
    RAMTest ~1000%
    Max 1.35v Dram Voltage
    R5 1600X​
    R5 2400G​
    R7 2700X​
    Samsung B-Die
    X370-Pro
    X470-Pro


    DDR4-3133
    DDR4-3400

    DDR4-3266
    DDR4-3400​

    DDR4-3266
    DDR4-3400​
    Hynix MFR
    X370-Pro
    X470-Pro


    DDR4-3066
    DDR4-3266​

    DDR4-3133
    DDR4-3333​

    DDR4-3133
    DDR4-3333​

    Höhere RAM Spannung mit optimierten Timings:
    DDR4-3533​


    Hilfreiche Seiten:
    Samsung 8Gbit B-Die Liste, erstellt von @emisarry42:
    Die ultimate HARDWARELUXX Samsung 8Gbit B-Die Liste)

    Ausführliche RAM Anleitung, geschrieben von @Stunrise:
    Anleitung zum analytischen Übertakten des Arbeitsspeichers

    Programme um den Ram auf Stabilität zu überprüfen, erstellt durch @emisarry42:
    [Übersicht] Speichertestprogramme 2018


    RAM lässt sich nicht höher als 2133 takten
    Lässt sich der Ram nicht höher als 2133 takten, so ist in den meisten Fällen ein defekter Ram Riegel die Ursache.
    Folgende Punkte kann man probieren:
    - Auch wenn die Ram Riegel eingerastet sind, lassen sie sich immer noch ein Stück weiter rein drücken.
    - Ram Riegel quer tauschen
    - Slot auf Verschmutzung überprüfen und gegebenfalls reinigen.
    - Ram Riegel im gleichen Slot, einzeln testen. Startet der Rechner mit einem Riegel nicht, ist dieser defekt.


    SOC Voltage
    Die SOC Voltage wird ab einem Takt von DDR4-2800 automatisch auf 1.10v angehoben, davor jeweils in 0.05v Schritten erhöht. Diese Spannung sollte ausreichen um Taktraten von bis zu 3333+ zu erreichen.
    Bei einigen Users hat sich eine zu hohe SOC Spannung (1.10v) aber auch als Ursache für Instabilitäten herausgestellt. Am besten ist es, die passende Spannung selbst heraus zu finden. Sprich von unten nach oben tasten, bis das System stabil ist.
    Hinweis: Ryzen+ kommt mit viel weniger SOC Spannung aus, als Ryzen 1. So kann zum Beispiel schon 1.00v ausreichen um einen Takt von DDR4-3600 zu erreichen.


    CLDO_VDDP Voltage
    In manchen Konfigurationen treten sogenannte Memory Holes auf. Das macht sich dann dadurch bemerkbar, dass das Mainboard z. B. mit 2933 und 3200 bootet, mit 3066 aber nicht. Memory Holes entstehen im Zusammenwirken von CPU und RAM und sind sehr individuell. Kontern kann man ein MH durch Verändern der CLDO_VDDP. (Quelle und Text von @curious)
    Der Spannungsbereich, in dem man sich bewegen sollte, reicht von 700-1000mV. Da sich die Effekte dieser Spannung in einer Art Wellenform auswirken, ist ein Wert, der für eine Taktstufe passend ist, für die nächste vielleicht schon wieder ungeeignet. Außerdem gilt hier nicht "höher = besser". 940mV kann den gleichen positiven Effekt haben, wie 980mV, während z. B. 960mV nicht funktioniert.

    Mit Verschieben der CLDO_VDDP kann man aber auch die Stabilität günstig, manchmal entscheidend beeinflussen. Da die 3333 MT/s aktuell die höchste erreichbare Taktstufe für Dual Rank B-die darstellen, ist sie nicht als "Loch" zwischen ansteigenden Taktstufen erkennbar. Wenn also die 3333 partout nicht booten wollen oder regelmäßig Fehler in Stresstests auftreten, kann man nach einem mV-Bereich suchen, der das behebt. Das ist aber ein äußerst zeitaufwendiges Vergnügen, da man sehr methodisch vorgehen muss und aufgrund der feinen Granulierung viele Stabilitätstests benötigt, um die Resultate unterscheiden zu können (Link1, Link2)

    Ai Tweaker -> DRAM Timing Control -> CLDO_VDDP

    Um den unter CLDO_VDDP eingegebenen Wert speichern zu können, ist ein Cold Reset vonnöten. Das geht folgendermaßen:
    Im BIOS die Einstellungen speichern und neu starten (F10). Sobald der Bildschirm schwarz wird, die Reset Taste drücken und dann booten lassen. Der Reset muss erfolgen, nachdem die Einstellungen gespeichert wurden und bevor das Mainboard den Bootprozess beginnt

    Timings von "The Stilt"
    Timings für DDR4-3200+, Samsung und Hynix (Getestet auf einem CH6. Werte nur zur Orientierung).
    Den größten, messbaren Leistungssprung erreicht man damit, indem man die Werte "TrdrdScl_SM" und "TwrwrScl_SM" auf minimal 2 reduziert.
    Getestet by The Stilt:

    Samsung 8Gbit B-Die (Single Rank):
    3200 Safe 1.35v


    3200 Fast 1.35v


    3333 Safe 1.35v


    3333 Fast 1.35v
    Hynix 8Gbit AFR/MFR (Single Rank):
    AFR 3200 Safe 1.340v


    AFR 3200 Extreme 1.405v


    MFR 3200 Safe 1.365v


    MFR 3200 Fast 1.390v

    Nützliche Programme
    Ryzen Timing Checker
    Anzeige der wichtigsten Timings und Einstellungen
    --Download v1.04 --
    Made by The Stilt


    Ryzen DRAM Calculator
    Hilfe um passende Timings, Spannungen, RTT, procODT und CAS_BUS Einstellungen zu finden.
    --Download--

    SPD Checker / Writer
    Programm un das SPD Profil vom Ram zu überprüfen, zu speichern oder zu flashen.
    --Download v02--
    Made by @elmor

    spd_check.exe zum überprüfen bzw speichern
    spd_write.exe zum flashen



    Stabilitätstest
    Prime95
    HCI Memtest
    RAM Test - Karhu Software
    TPU MemTest64
    Google Stresstest




Q&A:
Nach oben

  • Blackscreen / Bluescreen im Idle oder bei geringer Last
    Spontan auftretende Blackscreens im Idle oder bei geringer Last können durch Monitoring Tools oder OC Tools verursacht werden.
    Bekannte Beispiele sind zb.: HWInfo, Asus Ai Suite oder auch der MSI Afterburner.
    Im Zweifelsfall einfach alle Monitoring/OC Tools deaktivieren oder deinstallieren

  • CPU taktet nur auf 1.55GHz bzw auf 2.20GHz
    Hierbei handelt es sich um einen PState Bug. Dieser betrifft alle AM4 Mainboards und tritt nun in manchen Fällen auf.
    Man kann es umgehen, indem man die CPU Spannung nur über den Offset einstellt oder OC Tools (zb ZenStates) verwendet.

  • CPU P-States ändern [BETA]
    Windows: Mit dem Programm ZenStates ist es möglich unter Windows Takt und Spannung für P0, P1 und P2 zu ändern.
    Hinweise und Download im Spoiler:
    Offizieller ASUS ZenStates Thread

    Download:
    ZenStates 0.2.2
    ZenStates 0.3.6691 (Zen+ Support)
    ZenStates 0.4.6698
    ZenStates 0.5.6706
    ZenStates 0.6.6719
    ZenStates 0.7.6747
    elmor schrieb:
    - Created a new method for storing settings, hopefully works better. Also has the advantage of being human readable XML (should be located under C:\ProgramData\ASUS ZenStates).
    - Removed Performance Enhancer and replaced it with PPT/TDC/EDC control. They're inactive right now since I'm not able to reset back to default values at the moment.
    - Again attempts to install/start the service at launch so you don't have to manage it yourself
    - Added more details to the Event Log messages from AsusZsSrv for easier debugging
    - Any settings are now only applied when the tray icon is initialized
    - Added a "-min" switch for the software which is used for auto-starting. This means that by default when launching the application manually, the main window will be visible.
    - The "Save" button now only appears when settings are not saved

    ZenStates wurde ursprünglich für das Crosshair 6 Hero entwickelt, funktioniert aber auch mit anderen AM4 Boards von Asus.
    Es ist notwendig im Bios den CPU Multi und CPU Spannung auf Auto zu stellen!

    Alte Versionen vorher bitte mit dem Uninstaller deinstallieren.
    Bei Fehlermeldungen bei der Installation oder dem verwenden von ZenStates folgendes probieren: Rechtsklick auf jede einzelne .exe Datei, Eigenschaften, Sicherheit, Vollzugriff gewähren.
    In manchen Fällen ist es auch nötig bei Firewalls Zenstates zu den Ausnahmen hinzuzufügen.

    BIOS: Ab Bios 4008 funktioniert das automatischer Heruntertakten auch im übertakteten Zustand.

  • Single Rank / Dual Rank + Verbaute Speicher ICs herausfinden
    Öffne in CPUz den Reiter SPD.
    Mit dem Programm Thaiphoon Burner ist es auch noch möglich zu sehen welche ICs verbaut sind.

  • USB ist im ausgeschaltenen Zustand weiterhin aktiv
    Bei Windows ist Standardmäßig der "Schnellstart" aktiviert. Ist dieser aktiviert, bleiben auch die USB Ports aktiv, obwohl der PC herunter gefahren wurde. Ihr deaktiviert in folgendermaßen:
    Energieoptionen öffnen
    "Auswählen, was beim Drücken des Netschalters geschehen soll" drücken
    "Einige Einstellungen sind momentan nicht verfügbar" drücken
    Haken bei "Schnellstart aktivieren" entfernen
    Änderungen speichern


  • Uefi Update fehlgeschlagen
    Das Board besitzt ASUS CrashFree BIOS 3.
    Lade eine passende UEFI Version herunter, benenne die Datei in "PX470P.CAP" um und füge sie auf einem USB Stick ein.
    Rechner einschalten, USB Stick einstecken, USB Stick wird durchsucht und öffnet automatisch den ASUS EZ Flash 3 Updater.
    Hinweis: CrashFree BIOS 3 funktioniert nur, wenn folgender Screen erscheint:






RAM Kompatibilität:
Nach oben


Sortiert nach:
1: Serie
2: Größe
3: Geschwindigkeit


G . S k i l l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
RipJaws 4 blau16GBDDR4-3000 CL15-16-16DDR4-3066 CL16nur20034011F4-3000C15D-16GRBB
RipJaws V schwarz16GBDDR4-3200 CL16-18-18DDR4-3333
DDR4-3200
DDR4-3200
Reous
bluesys
chrisxp
4008
4011
4011
F4-3200C16D-16GVKB
32GBDDR4-2666 CL15-15-15DDR4-2800nur20034024F4-2666C15D-32GVR
Aegis16GBDDR4-3000 CL16-18-18DDR4-3200oposum4024F4-3000C16S-8GISB
Trident Z silber/rot16GBDDR4-3600 CL15-15-15DDR4-3533 CL14Reous4018F4-3600C15D-16GTZ
16GBDDR4-3600 CL16-16-16DDR4-3400 CL14
DDR4-3600 CL14
nospherato
QuisaZaderak
4008
4018
F4-3600C16D-16GTZ
32GBDDR4-3200 CL14-14-14DDR4-3333Mr.Korky4008F4-3200C14D-32GTZ
32GBDDR4-3200 CL15-15-15DDR4-3200 CL14
DDR4-3200 CL14
Reous
Goldy
4008
4018
F4-3200C15D-32GTZ
Trident Z RGB16GBDDR4-3200 CL14-14-14DDR4-3533 CL14F4irPl4y4008F4-3200C14D-16GTZR
16GBDDR4-3600 CL16-16-16DDR4-3400Terminator8004018F4-3600C16D-16GTZR
32GBDDR4-2400 CL15-15-15DDR4-2666antonrumata4024F4-2400C15Q-32GTZRX
SniperX16GBDDR4-3600 CL19-20-20DDR4-3533 CL16
DDR4-3600 CL18
Reous
delafer2000
4018
4018
F4-3600C19D-16GSXWB
32GBDDR4-3600 CL19-20-20DDR4-3400 CL16Reous4024F4-3600C19D-32GSXKB
C r u c i a l​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Ballistix Sport LT rot16GBDDR4-2666 CL16-18-18DDR4-3000Reous4008
BLS2C8G4D26BFSE​
Ballistix Tactical Tracer RGB16GBDDR4-2666 CL16-18-18DDR4-3533Reous4024
BLT2C8G4D26BFT4K​
A D A T A​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
XPG Spectrix D40 RGB16GBDDR4-3600 CL17-18-18DDR4-3533 CL14iGameKudan4024
AX4U360038G17-DR40​
C o r s a i r​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Vengeance LPX schwarz16GBDDR4-3200 CL16-18-18DDR4-3200 v5.39eSp!s04024
CMK16GX4M2B3200C16​
Vengeance RGB weiß16GBDDR4-3200 CL16-18-18DDR4-3466 CL14 v4.31Darki244024
CMR16GX4M2C3200C16W​
P a t r i o t​
SerieGrößeGeschwindigkeitMöglicher TaktUserBiosBezeichnung
Viper 416GBDDR4-3000 CL16-18-18DDR4-3000DMHas14024
PV416G300C6K​





work in progress
Danke an alle für die tolle Mitarbeit


--Ansicht optimiert auf Mozilla Firefox--

Zuletzt bearbeitet:
hi,
CL15 geht nur wenn das Gear-Down deaktiviert ist. Damit wird dann definitv mit festen Command-Rates (1t oder 2t) gearbeitet - der Gear-Down ermöglicht einen Mischbetrieb (quasi 1,5t) und ist bei hohen Ram-Frequenzen i.d.R wesentlich leichter stabil zu bekommen - dann aber nur mit geraden CL.
Gruß

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Wäre jetzt aber trotzdem nochmal interessant zu testen ob es wirklich am Netzteil lag :unsure:

Konnte das Board nun 2 mal abwechselnd jeweils mit dem Straight Power NT Booten. Das Dark Power NT "klackt" zwar als wenn es anschaltet. Aber alles auf dem Board (mit Ausnahme der Aura Beleuchtung) bleibt tot. Sieht sehr nach einem defekten NT aus. Werde das aber nochmal an einem anderen System verifizieren.

Ist natürlich ärgerlich. Wenn du noch Garantie drauf hast, dann auf jeden Fall einsenden. Wäre interessant was dabei raus kommt.

KJaneway
So finally how did you get it? Latest BIOS 5406, particular PSU, clear CMOS several times and manual DRAM timings, right?

KJaneway
So finally how did you get it? Latest BIOS 5406, particular PSU, clear CMOS several times and manual DRAM timings, right?

Hmm my approach was a bit different and maybe a bit lucky: Latest Bios 5406, no particular PSU, but at least a working PSU (tried a defective one), CMOS Clear 2 times and then use a RAM from the QVL to boot and to use its XMP profile. After that I simply exchanged the RAM to my 64GB Kit which is not on the QVL and used it with the XMP Profile of the QVL Ram. So i didn't change any RAM related setting after the exchange beside switching from 3000MHz to 3200MHz.

I think it is very rare and random that such an approach works because no one guaranties that two different RAM Kits have compatible and interchangable XMP Profiles, but like I said: kinda lucky!

ungrade geht bei mir auchn icht wenn Gear-Down deaktiviert ist.

@StillPad
Wie AM schon angemerkt hat, ist es trotzdem OC und da jede CPU individuell ist, muss man auch eventuell individuelle Einstellungen vornehmen. Ich könnte fast wetten, dass wenn du mit dem RAM Takt auf 3200 runter gehst, du keine Probleme mehr hast.
Du kannst ja erst einmal ein Bios Downgrade versuchen, wenn möglich. Ansonsten nenne mal bitte die genaue RAM Bezeichnung.

Hallo,
hat leider ein bischen gedauert bis ich wieder an PC konnte :)
Ram ist 4x G-Skill F4-3600C16-16GVKC
Bios ist das 5406.

Eben hatte ich es schon wieder das die Kiste nicht booten wollte. Einmal Reset Knopf gedrückt und es bootet ganz normal.
Zuvor hatte ich eine HDD abgezogen, was eigendlich sch... egal sein sollte
Ich habe schon im Bios das "Fastboot" deaktiviert was so schien als ob es beim Neustart aus Windows raus hilft.

Timings sind die die im XMP hinterlegt sind.
OC falls man das überhaupt so nennen kann ist das der Infinitefabric bei 1800MHz ist und das er unter Last 150W Verbrauchen darf All Core

Ich muss sagen das ich echt massiv angepisst bin von dem Board.
Mein altes Asus X-99 hab ich einmal eingestellt und das lief dann Jahre so.
Genauso hat das keinerlei Probleme gemacht mit den PCIe SSD.

Ich komme mir hier bei AMD wie ein Beta Tester vor.
Zumal ich sagen muss das ich sehr die vielen PCIe Lanes vermisse :(

In Sachen Stabilität unter Last habe ich auch jetzt keinerlei Probleme.
Prime95 AVX läuft Stunden ohne Fehler bei um 4,0GHz AllCore.

Das System ist komplette Wasser gekühlt auch die Spannungswandler aufen Board.

Also sind es 4x8GB und nicht wie die Seiten davor geschrieben 4x16GB? Hast du denn mal getestet wie es sich verhält wenn du mit dem RAM auf 3200 runter gehst? Falls es wirklich der RAM bzw IMC ist, dann kann man mit manuellen Einstellungen nachhelfen. Blind drauf los verstellen halte ich aber nicht für eine gute Idee, deswegen bitte erst einmal mit niedriger Frequenz testen.
Im Gigabyte Thread wurden Bootprobleme behoben, indem sie CSM deaktiviert haben. Das kannst du ja vorab auch noch testen.

Moin,
Nein sind 4x16GB Module
Sagt auch schon die Ram Art. Nr. ;)
Ich kann mal 3200 testen ngl'cklich wäre ich damit aber nicht.
Kurios ist ja auch das die PCIe SSD mit dem 3700x lief.

Bin am überlegen ob man nochmal 5220 flashed

Deine gepostete Art. Nr. (4-3600C16-16GVKC ) ist ein 2x8GB Kit. Da du 4x geschrieben hast, habe ich angenommen es sind 4x8GB.

Ahhh, sorry mein Fehler ich habe die Bezeichnung aus Aida64 übernommen.

Das sind die Kits

Halt 2 mal das Kit weils billiger war als das 64er Kit und damals eines der wenigen die Lieferbar waren :)

Ich war eben fleißig und habe nochmal 5220 geflashed, dann alles neu eingestellt wie zuvor.
Einziger Unterschied ist gerade das Fastboot wieder aktiviert ist.

Die Neustarts liefen bisher.

Heute morgen wollte die Kiste um verrecken nicht starten, habe 3 mal richtig starten müssen(also Power On/Off) bis ich ein Post bekommen habe.
Dann hatte ich genug und hab 5220 drauf gepackt.

Mal schauen ob dies nun die Startprobleme beseitigt.

Jetzt macht das schon mehr Sinn :d
Ich drück dir die Daumen. Sollte es trotzdem nicht gehen, dann probiere das mal mit CSM Disabled oder RAM vorübergehen auf 3200 stellen.

Das sind die Kits
Die hab ich auch, laufen default@XMP schon besser als erwartet. (y)
XMP hab ich die trc und tras laut SPD für 3600 auf 3733 bzw 3800 mit erhöhter Spannung.
Mit Vollbestückung bin ich mal gespannt, ob es hinhaut. (da hat scheinbar der X570 weniger Schwierigkeiten, kann Zufall sein)

hmm ja ich schaue mal wie es nun die Tage läuft.
Habe nun einige Neustarts wegen Windwos Update machen müssen die liefen.

Neu dazu gekommen waren ja eher die Kaltstarts seit ein paar Tagen.
Hab den PC recht wenig an und mache das meiste am Laptop.
PC meist nur an fürs Umwandeln oder zocken :)

Vielleicht musst du den GDM und PWM (Gear Down Mode und Power Down Mode) bei Vollbestückung bisschen entschärfen (?) ----> Cl 1,5 oder 2

Puh mit den Ram Timings habe ich mich noch gar nicht beschäftigt.
Das war bei Intel zu wenig Mehrleistung als das sich die Stunden testen gelohnt hätten.
Ist sowieso bei AMD alles absolutes Neuland. Komme mir vor als ob ich noch nie ein PC übertaktet hatte :d

Also bisher in den paar Stunden habe ich nun 3 komplette Kaltstarts gemacht und glaube so um die 6 Neustarts aus Windows raus.
Ich hatte bei jedem ein schlechtes Gefühl, weil halt der Monitor schon lange schwarz ist.
Bisher musste ich aber nicht Reset drücken.

Was mich halt echt anpisst ist die ganze Benutzererfahrung bisher. Die ganze AMD Erfahrung grenzt an ein Beta Status wo man viel Fehlersuche und probieren für die kleinsten Sachen braucht.
Meine letzten Intel System hab ich wie gesagt einmal eingestellt, ein bischen beim OC rumgespielt und dann waren die stabil.
Und dort wird halt oft mal eine oder mehrer Festplatten dran gehängt, bearbeitet und wieder abgeklemmt ohne das ich auch nur mal in Bios musste.
M2 SSDs via PCIe Adapter egal welche PCIe Slot keinerlei Probleme bei der Erkennung.

Was mich halt richtig ärgert ist das man jetzt schon Intel Preis gezahlt hat für AMD um die CPU Performance zu bekommen das aber viel zuviele Kinderkrankheiten hat und wenig PCIe Lanes.
Meine letzte Plattform war halt die X99.
Damals Mainboard für 220€ geholt mit einer Ausstattung wo man bei X570 nur träumen kann für den Preis. Quadchannel Support, mehr PCIe Lanes.
CPU ein echter 6 Kerner damals um 450€

Okay nun hab ich 12 Kerne für 460€, ich würde auch 250 fürn gescheites Mainboard zahlen. Trotzdem fehlen Quadchannel und PCIe Lanes.
Der Threadripper ist halt zu teuer in der kleinsten Ausstattung.

Mir gehts halt um die Preisleistung. So wirklich glücklich kann man da wohl aktuell mit kein System werden.
Ich hoffe das der Ryzen 5x00X der ja dann wohl Zen4 wird PCIe Lanes im 40-50er Bereich bietet oder die Threadripper billiger werden.
Intel hängt ja aktuell einfach zu weit zurück.

Meine Hoffnung ist ja jetzt noch einigermaßen durchzuhalten bis X670 oder B550 kommt.
In der Hoffnung das die ausgereifter sind und schneller Updates bekommen.

Das letzte Update fürs X470 liegt halt schon mehr als ein halbes Jahr zurück.

Meine letzte Plattform war halt die X99.
War bei mir auch :rolleyes2:
Grundsätzlich läuft das X470Prime bei mir 1a. Halt mit 2x16GB aus bekannten Gründen.
Und mit PBO off und einfach XMP on. Boostet auch prima .
Mit den Lanes ist in der Tat ärgerlich, wenn man 48 gewohnt ist. Da muss auch der 550 noch geschickt sharen, das es reicht.
Mit neuen Treiber (Asrock Website) komm ich auf X570 Idle ~85 Watt Echtzeit Messung.
Beim 570 erhoffe ich mir noch Tuning Potenzial. Passiert grade aber erst in homöopathischen Dosen.

Du musst, (wenn nicht schon geschehen) dir paar gute lauffähige Profile speichern. Und testweise den Reset-Knopf im CMos Clear einstöpseln, sonst kommt nur Frust auf.
Über B Dies gibt es Millionen Topics, leider zu unseren Hynix nichts.
Ich kann später vom 470X Prime UEFI Screens machen....wie gesagt der läuft eigentlich schön.
1x M.2 und 4 oder 5 SSD's ....kein Problem. Stundenlang RDR2, Fortnite und Co.

Edit: Die 32GVKC sind als DC nur als Zweier im StrixX570 zugelassen, das wird beim 470Prime nicht anders sein. Edit, ja für 470Prime auch
Die G-Skil Quad-Kits, die in Liste sind, werden sicher sehr günstig sein :hust:
F4-3600C16Q-64GVKC , ja...320€ geht ja noch.

Edit2.
Ich weiß, das die Quad Kits eine fortlaufende Nummer haben und du die einstecken kannst, wie du willst.
Möglicherweise musst du auch mal bisschen untereinander tauschen (?)

Zuletzt bearbeitet von einem Moderator:
Edit: Die 32GVKC sind als DC nur als Zweier im StrixX570 zugelassen, das wird beim 470Prime nicht anders sein. Edit, ja für 470Prime auch
Die G-Skil Quad-Kits, die in Liste sind, werden sicher sehr günstig sein :hust:
F4-3600C16Q-64GVKC , ja...320€ geht ja noch.

Edit2.
Ich weiß, das die Quad Kits eine fortlaufende Nummer haben und du die einstecken kannst, wie du willst.
Möglicherweise musst du auch mal bisschen untereinander tauschen (?)

Ich habe gerade nochmal geguckt :)
Ja in der QVL ist das Kit offiziell nur mit 2 Modulen getestet.
Das 64GB Kit ist aber offiziell als 4 Modul getestet.
In dem 64GB Kit sind einfach 4 einzel Module reingeworfen.

Man sieht es ja schon am 32er Kit. Habe die Bezeichnung ausgelesen und diese hat eine ganz andere Nr. als das Kit selber.
Die versuchen sich ja nichtmal Mühe zu geben und vorzutäuschen das es selektiert wäre :d

Unter bei besten Willen glaube ich nicht das es am Ram liegt. Wenn es Ram Probleme gibt dann sind die überall.
Ich hatte bisher kein einzigen Bluescreen, 2h Prime95AVX stabil, aktuell zocke ich nur Division 2 absolut stabil über Stunden.

Ganz zum Anfang hatte ich auch Memtest86 am laufen dort waren auch keine Fehler.

Es kann doch dann nicht sein das der Ram nur Probleme beim starten macht?! Das wäre mir in all den Jahren noch nicht untergekommen.
Wenn der Ram zickt dann auch im Betrieb.

Und ja die Preise gehen noch.
Damals gabs das Kit für 280, den Ram zu bekommen war sowieso eine Qual.
Die Preise sind täglich stark am variieren gewesen, keiner hatte ihn lagernd.
Als ich dann kein Bock mehr hatte hab ich 2x32er Kits bestellt die gerade günstig waren.
Habe dann Storno bekommen, weil nicht mehr lieferbar laut Großhändler.
2-3 Tage später hat der selbe Shop wieder den Ram im Angebot, diesmal noch billiger.
Habe ich den angeschrieben ob die ein verarschen wollen und wieso es ein Storno gibt wenn es 3 Tage später wieder angeboten wird?!
Haben sich dann entschuldigt und meine Bestellung nochmal aufgenommen mit 5€ zusätzlichen Rabatt :d
Das Drama war damit nun nicht vorbei, weil nur noch ein Kit lagernd war musste ich nochmal 2 Wochen warten bis 2 Kits im Lager waren.
Das einzig gute war das in dieser Zeit der Ram immer weiter im Preis getiegen ist :d

Was das an Arbeit war endlich den Ram zu bekommen war sowieso nicht normal.

B-Dies hatte ich auch mal testweise drin, davor. Nur war es so das man rational denken muss.
64gb 3200MHz CL14-14-14-32 für 560€ vs. 64gb 3600MHz CL16-19-19-39 für ca. 300€
Dazu kommt das es keine Garantie gibt ob die B-Dies stabil bei 3600 laufen werden.

Das selber Problem beim Mainboard ein gut ausgestattetes X570 Board mit Diagnose Anzeige war bei 400€+
Wie erwähnt waren die X99 Boards mit Top Ausstattung ab 200 zu bekommmen.
Das ganze brachte mich halt zum Asus X470 für 140€ wo ich mir echt eine Diagnose Anzeige wünschen würde rum raus zufinden wo es an dem PCIe Adapter für die SSD hängt das es nicht startet.

Jedenfalls ist das alles gar nicht mal so leicht zu konfigurieren das es dem Ansprüchen entspricht ohne Unmengen sinnlos als Geld raus zu kloppen.:)

So wie es ja in moment aussieht verspätet sich X670 wohl auch weiter. Erst wurde es ja zum Frühling vermutet und inzwischen gehts auf Herbst zu bzw. dank Corona vielleicht noch später.
Ich befürchte aber das man kaum Innovation finden wird.
PCIe 4.0 Lanes vom Board aus wäre toll, dazu 10GB LAN, Thunderbolt usw.


Edit: Ganz vergessen.
PC startete heute Morgen ohne Probleme :)
5220 scheint wohl die Lösung gewesen zu sein.

Was kann man eigendlich empfehlen um den Ram noch ein bischen zu verbessern?
Mir ist gerade das Tool entfallen was man für die vorigen Gen's benutzt hatte zum optimale Ergebnisse zu bekommen.

@StillPad
Siehste, ich hab an dich gedacht und dem Junior seine GVKC abgenommen (toller Tausch: Der hat jetzt meine B-Dies :cautious: )
Ich schaffe das zeitlich nicht, das auf dem Prime X470 zu probieren. Grundsätzlich (die 4X B-Dies laufen ja auch auf X470) sollte das gehen mit Anpassungen.
----> auf X99 war das nur reinstecken und so lange Timings und IMC anpassen, wie bootet.....fertig:hust::ROFLMAO:

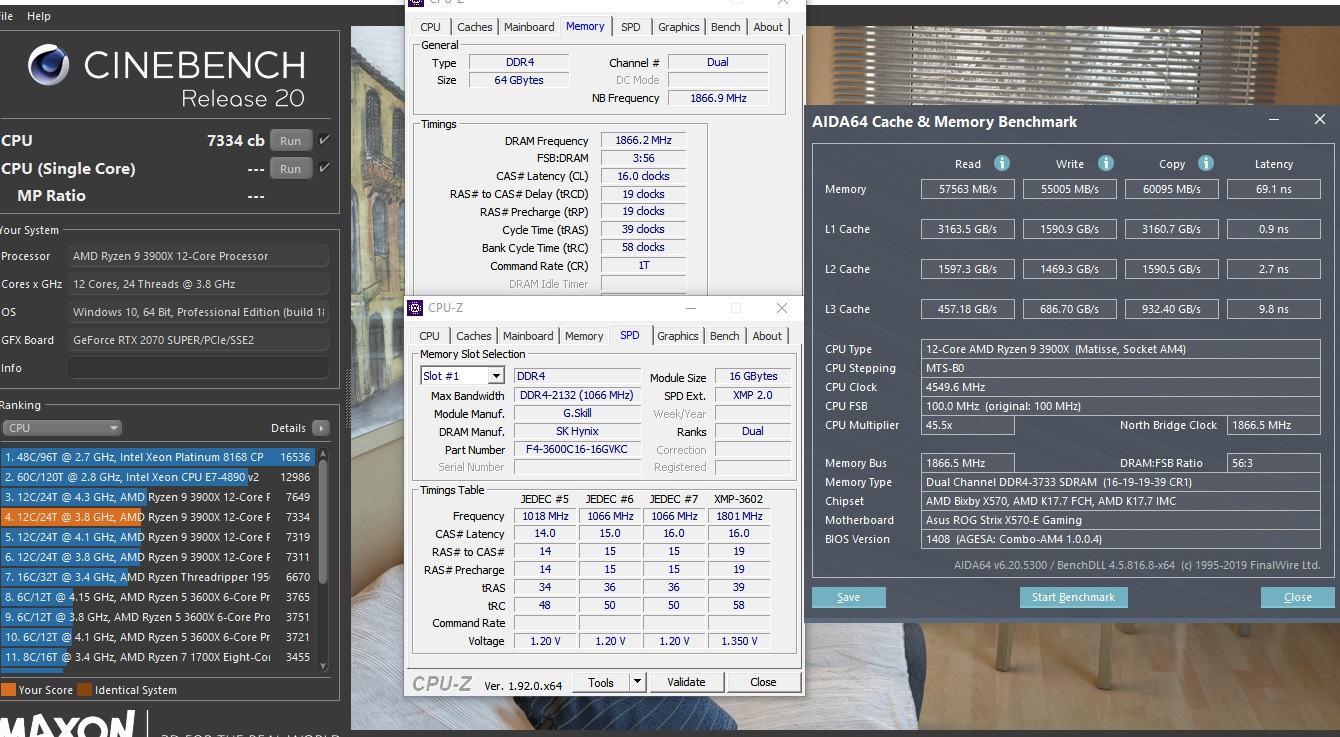

64GB Test Hynix X570.jpg


Ich taste mich erstmal an die Möglichkeiten des GVKC ran und berichte natürlich.
SOC hab ich grundsätzlich bei 1,15V statt AUTO und V-Dimm von 1,35 auf 1,385 (nur für alle Fälle)
Die uselige Trfc erstmal 600 (weil nicht richtig gelesen/angezeigt)
Mit WaKü (Arctic 360) PBO erstmal "on"
Power Down Mode auf "off" ----> Reous Optimierung
PC startete heute Morgen ohne Probleme :)
(y)(y)(y)

Edit:
So läuft es mit 64GB alle Benches und Games. Timings für die GVKC sieht man im Ryzen Master. Gebe dem RAM 1,39Volt .
Kann man laufen lassen. Für 64GB und günstigen Speicher nicht schlecht.
64GB Tuning 1866.jpg

Zuletzt bearbeitet von einem Moderator:
ft5555
nice! Did you have any problems without the profile?
I did't test no profile

but:

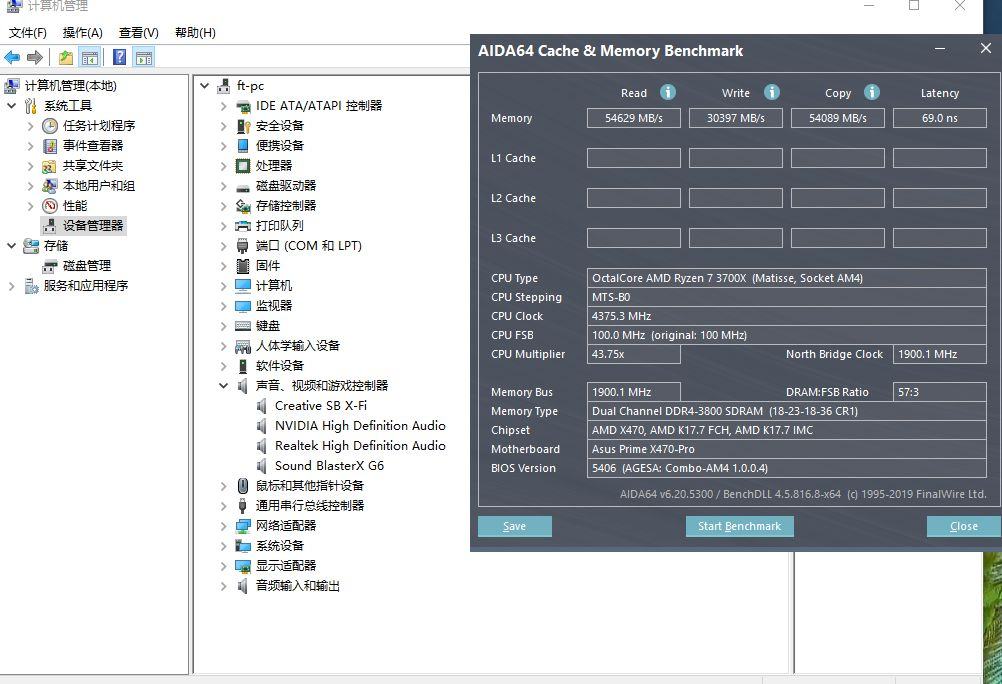

5220
Any usb soundcard on x470 usb interface, get stutters and cracks on normal sound playback.:wall:

cpu and asm1142 usb interface,is normal。


5406
x470 usb interface is normal!😀

Zuletzt bearbeitet:
OK, I guess you don't have problems with hangs on reboot with 5406, that's good.

@Reous BTW is it possible to change critical temperature from 75C to another value via profile?

Critical Temp from fans? It is possible but i can't create profiles anymore. The board is now in my 24/7 system and i won't change anything (never change a running system).

You have to edit the Bios with a Hex-Editor and flash the modded bios. All profiles are created from a modded bios.

OK, I see. Could you please upload the modded 5406 bin file you used to create the profiles? It would be a nice starting point for further mods.

The problem is that i haven't named the files. I can upload one but i'm not sure if this is the right one.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
