[Sammelthread] ASUS ROG Crosshair VII Hero (X470)

ASUS ROG Crosshair VII Hero (X470) Sammelthread + FAQ


Die technischen Daten in der Übersicht:

Hersteller und Bezeichnung
ASUS ROG Crosshair VII Hero (Wi-Fi)
Mainboard-Format ATX
CPU-Sockel
PGA AM4 (für Summit Ridge, Raven Ridge und Pinnacle Ridge)
Stromanschlüsse
1x 24-Pin ATX
1x 8-Pin EPS12V
1x 4-Pin +12V
Phasen/Spulen
14 Stück
(12x CPU, 2x RAM)
Preis
ASUS ROG Crosshair VII Hero: ab 260 Euro
ASUS ROG Crosshair VII Hero (Wi-Fi): ab 279 Euro
Webseite
ASUS ROG Crosshair VII Hero
ASUS ROG Crosshair VII Hero (Wi-Fi)

Southbridge-/CPU-Features
Chipsatz
AMD X470 Chipsatz
Speicherbänke und Typ
4x DDR4 (Dual-Channel), bis effektiv 3.466 MHz mit Ryzen-2000-Serie, bis effektiv 3.200 MHz mit Ryzen-1000-Serie (inkl. Raven Ridge)
Speicherausbau
max. 64 GB (mit 16-GB-UDIMMs)
SLI / CrossFire
2-Way-SLI, 3-Way-CrossFireX

Onboard-Features:
PCI-Express
2x PCIe 3.0 x16 (x16/x8) über CPU
1x PCIe 2.0 x16 (x4) über AMD X470
2x PCIe 2.0 x1 über AMD X470
SATA(e)-, SAS- und
M.2/U.2-Schnittstellen
6x SATA 6GBit/s über AMD X470
2x M.2 M-Key (PCIe 3.0 x4, 1x shared) über CPU
USB
3x USB 3.1 Gen2 (2x am I/O-Panel, 1x über Header) 2x über ASMedia ASM3142, 1x über AMD X470
10x USB 3.1 Gen1 (8x am I/O-Panel, 2x über Header) 4x über CPU, 6x über AMD X470
5x USB 2.0 (2x am I/O-Panel, 3x über Header) über AMD X470
Grafikschnittstellen
-
WLAN / Bluetooth
WLAN 802.11a/b/g/n/ac über Realtek 8822BE, Dual-Band, MU-MIMO,
bis 867 MBit/s, Bluetooth 4.2 (nur bei der Wi-Fi-Version!)
Thunderbolt
-
LAN
1x Intel I211-AT Gigabit-LAN
Audio-Codec
und Anschlüsse
8-Channel ROG SupremeFX S1220A Codec
5x 3,5 mm Audio-Jacks
1x TOSLink
LED-Beleuchtung
RGB-LEDs
2x RGB-Header
2x addr. RGB-Header
FAN- und AIO-Header
1x 4-Pin CPU-FAN-Header
1x 4-Pin CPU-OPT-FAN-Header
3x 4-Pin Chassis-FAN-Header
1x 4-Pin-AIO-Pump-Header
1x 4-Pin-W_Pump+-Header
1x 3-Pin-W_Flow-Header
1x 2-Pin-W_In-Header
1x 2-Pin-W_Out-Header
1x 4-Pin-H_Amp-Header
1x 5-Pin-EXT-FAN-Header
Herstellergarantie: 3 Jahre (nur über Händler)


Unterschiede zum C6H:

- Keine Löcher mehr zum montieren von AM3 Kühlern per Schraubmontage.

- 2 x M.2 und deren Anbindung:

AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)
PCIE_x8/x4_2 slot shares bandwidth with the M.2_2 slot.


Asus Support/Bios
ROG CROSSHAIR VII HERO Driver & Tools | Mainboards | ASUS Deutschland


Bios/Screens
folgt ...

Test/Multimedia:
ASUS ROG Crosshair VII Hero (Wi-Fi) im Test - Siebte Generation mit X470-FCH - Hardwareluxx
ASUS ROG X470 Crosshair VII Hero Review | Introduction and Technical Specifications | CPU Mainboard | OC3D Review
ASUS ROG Crosshair VII HERO (Wifi) review - Introduction

Aktuelle Preise:
Mainboard Preisvergleich | Gnstig bei idealo kaufen

Nützliche Tools:
AMD Ryzen Master-Übertaktungstool | AMD
ASUS ZenStates - Overclock.net - An Overclocking Community
http://www.softnology.biz/files.html

- - - Updated - - -

Übersicht kompatibler Ram-Kits über 3200mhz:
G.Skill Trident Z RGB F4-3200C14-16GTZR | 2x8GB | 1Rx8 | kompatibel | Bios 0601 @ 3466 14-14-14-28 Geardown Mode 1.406V, ProcODT = 53.3 Ohm @kamikatze13

Bitte helft mir sammeln, was den RAM angeht, Danke!

Hier können Erfahrungen um das Brett Diskutiert und gesammelt werden.

Zuletzt bearbeitet:
Es wird doch immer geschrieben es sei "Chipset-Topografie". Ich hatte mal ein B350, da konnte ich nichtmal 3200 booten mit meinem 1700, dann habe ich das 550 geholt und da kann ich bis 3600 booten, diese laufen nur nicht stabil.

Ich bin jetzt schon irgendwie verlockt das C7H auszutesten wenn das 3800+ mitmacht. PCIe 4.0 wäre nett bringt aber wohl nur 1 FPS. Meine 960 EVO machen sowieso nur 3.0 was auch völlig reicht. Eventuell würde ich mir irgendwann mal eine 2 TB Crucial P5 holen statt meiner M.2 MX500.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hat jemand zufällig eine m2 auf den ersten Lanes sitzen? Meine Grafikkarte wird auf dem ersten Slot leider nur mit 8 Lanes angebunden. GPU getauscht, keine Besserung. Board oder CPU Defekt? BIOS hab ich schon resettet, vielleicht versuche ich gleich mal das neue von oben..

M.2 NVMe nur unten rein. Dann hast du 16x bei der Graka.
oben kannste nur eine SATA M.2 drauf packen.

Cool, dann lief das System schon die ganze Zeit nur mit 8 Lanes. Danke!

ich habe aber die Corsair MP510 unten sitzen und die läuft auf NVME und die GPU auf 16xPCIe3.0

Ja, und? Ist doch richtig laut @Raptor[TP]
ich hatte "unten" gelesen, sorry
Aber oben hatte ich schon eine 980Pro drin ;)

siehe hier:

Das beide mit einer NVMe funzen ist aber klar, gell ?

Also es geht hier um die Anbindung der Graka die dann beschnitten wird.

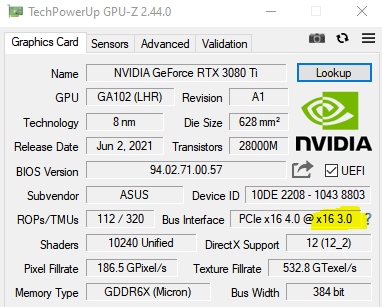

Ich habe meine NVMe auch oben drin und die Graka läuft laut gpu-z mit 16x
Beitrag automatisch zusammengeführt:

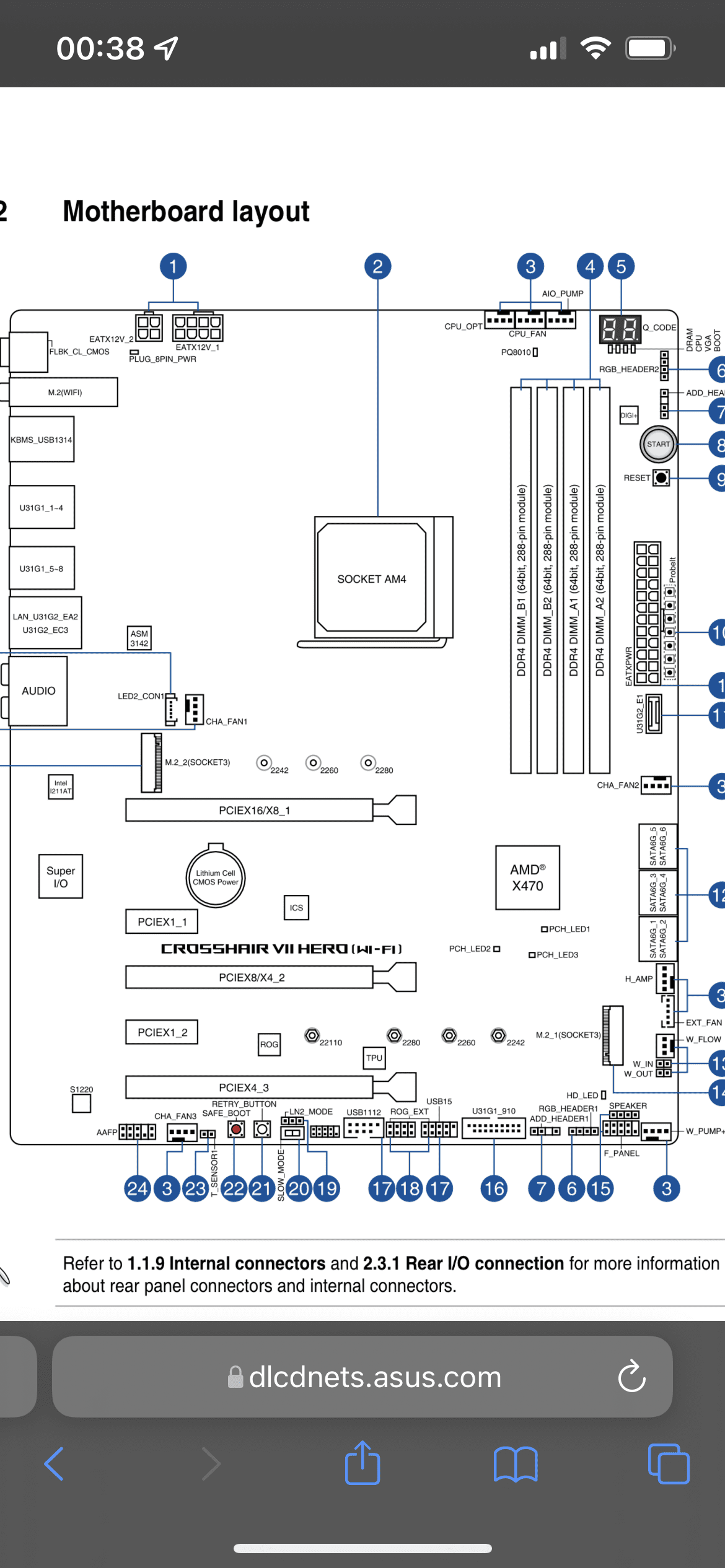

Laut Handbuch teilt der M2_2 Slot (also der obere) sich die Bandbreite mit dem PCIE X8/4_2 Slot (welcher der Mittlere ist)



Die GPU wird also nicht beschnitten!!

Zuletzt bearbeitet:
Wäre mir neu.

Wär ja super wenn ich mich irren würde.

Kannst du mal deine komplette Spec nennen ?

Ich hab nen 5800X auf dem C7H laufen, 1080ti.
Im oberen M2 Slot steckt meine 970Evo.
Ansonsten hängen noch 4 SATA Platten am Board.

Brauchst du sonst noch ne Info?

MMhhh - Lanes sind ja auch die gleichen bei den CPUs.

Ich werde das bei Gelegenheit testen. Kann nur sagen das ich aus der Vergangenheit ebenfalls die Karte nur mit 8x am Laufen hatte wenn ich oben eine NVMe reingepackt hatte. Liegt ja generell nahe, da man so eben schon einen Kühler für die SSD "hätte"

@weizenleiche - hast du mittlerweile mal die NVMe umgesteckt ?

um wirklich alles auszuschließen:

@Jone - du hast dir das mal unter Last (Heaven Bench z.B.) in GPU-Z anzeigen lassen ?



Karte @ aktueller Speed

Zuletzt bearbeitet:

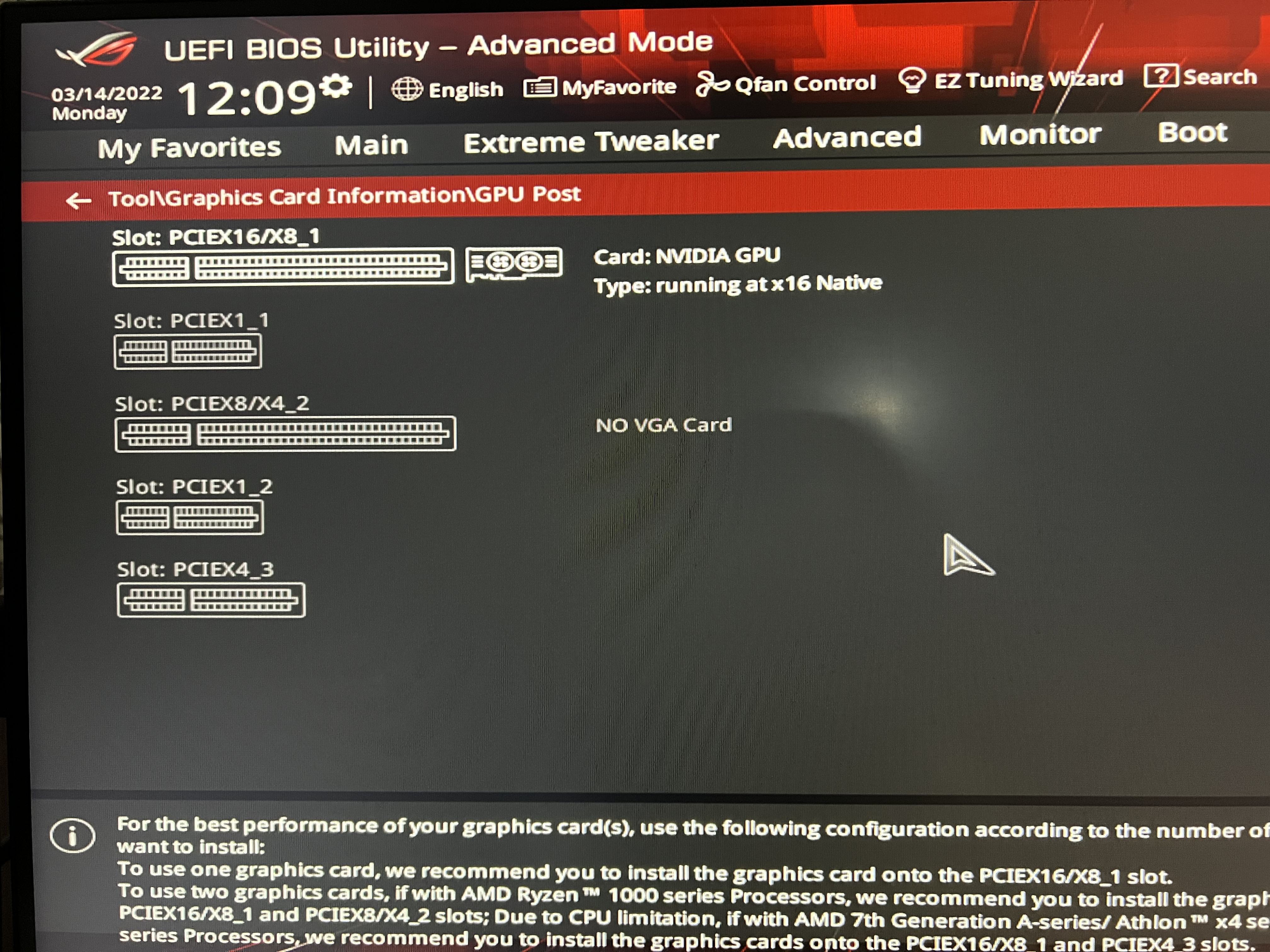

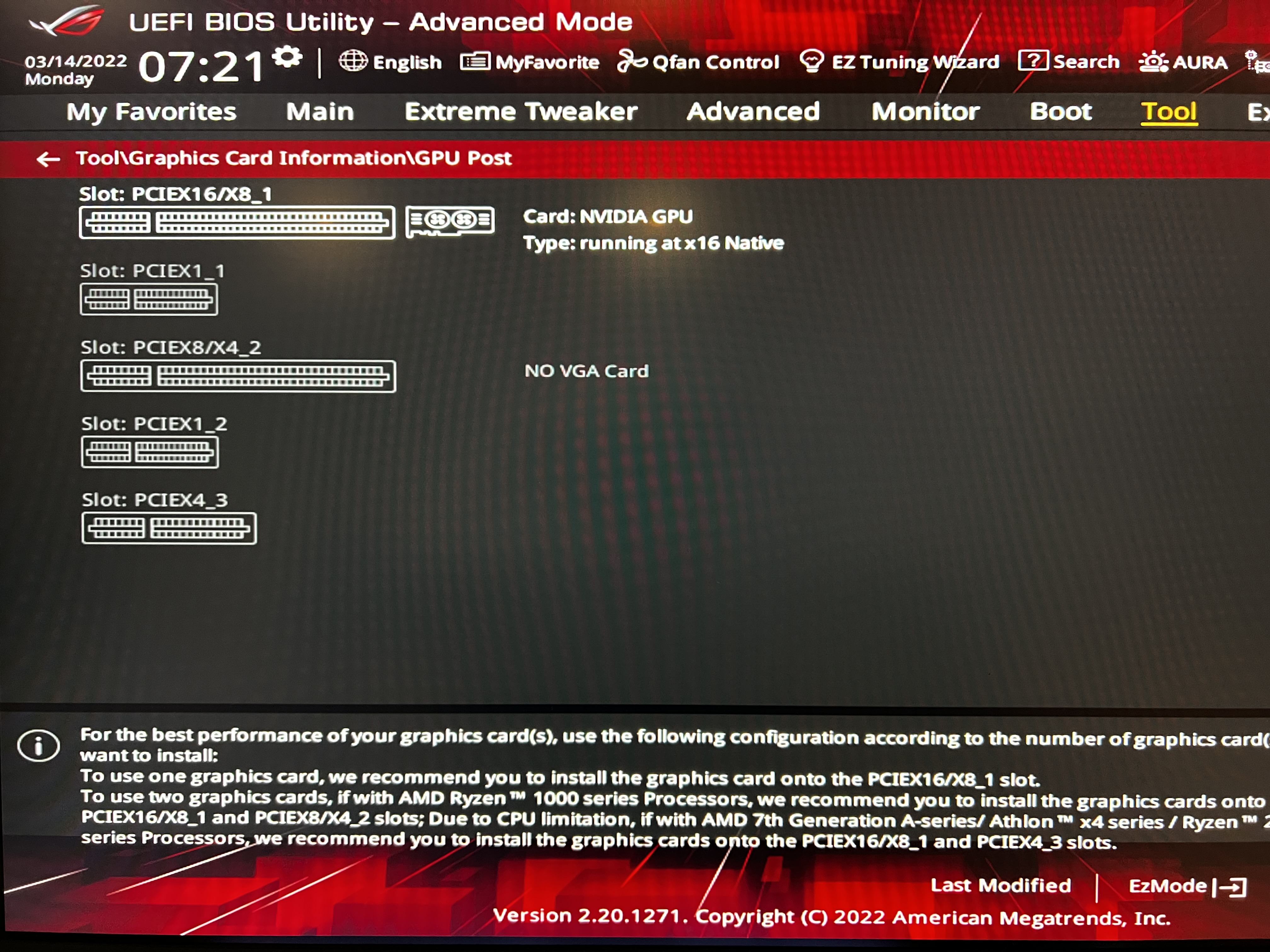

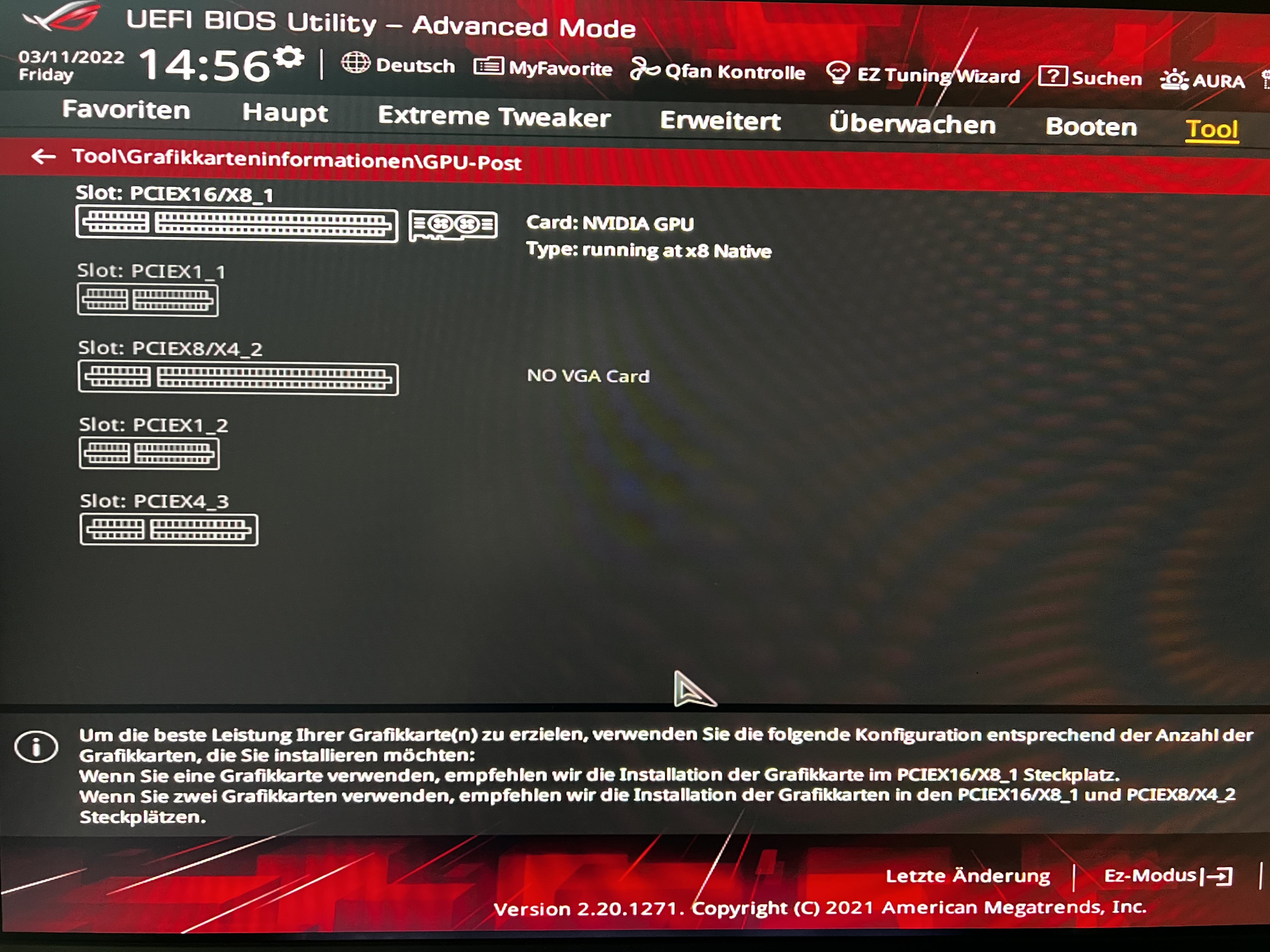

NVMe oben:




NVMe unten:


Sehr komisch.
Wie ist das möglich wenn sich der M2_2 Slot laut Hersteller die Lanes mit dem zweiten PCIE Slot teilt und nicht mit dem ersten?

Wenn ich im laufe des Tages mal Zeit habe, mache ich mal einen Screenshot von GPU-Z

Problem ist halt, das Handbuch ist zu alt. Da tauchen nur die 1. und 2. Generation Ryzen auf.

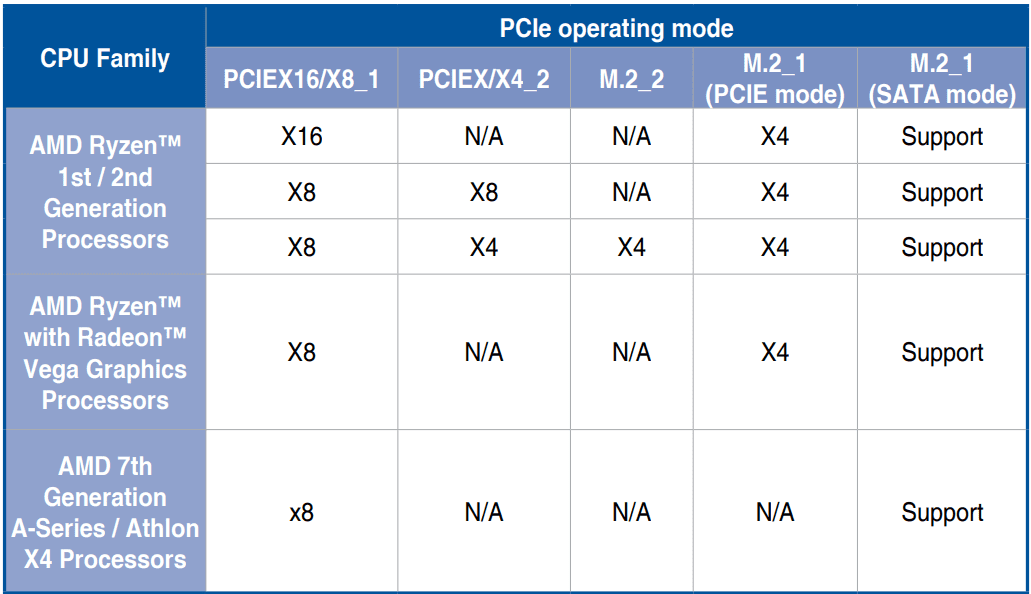

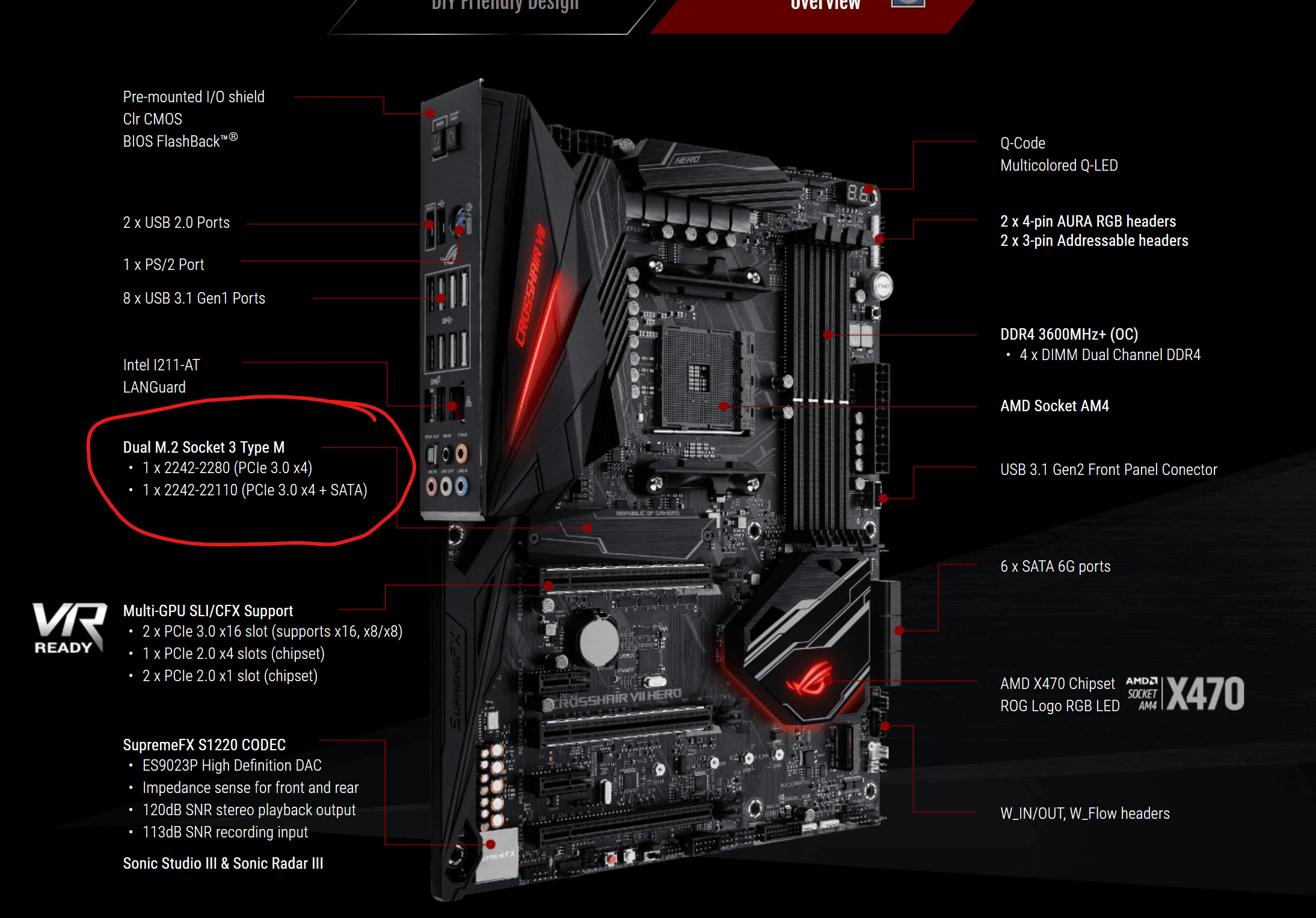

In dem Auszug hier könnte man das aber doch erahnen.
Zeile 3 ...
Erst jetzt fällt mir auch auf, das die M2 Ports von unten gezählt werden. Liegts vielleicht daran?


Das ändert aber nichts daran das der M2_2 und der PCIE X8/4_2 am Chipsatz hängen und nichts mit dem ersten PCIE Slot zu tun haben oder nicht?

Ich werde das nachher mal checken und ein GPU-Z Screen posten.

im UEFI hatte ich jetzt auch nicht nachgesehen, aber ich komme vor Do auch nicht an den PC. Würde mich aber auch interessieren, da der jetzt viel gefaltet hat und da wäre ja auch ein Unterschied erkennbar.

Wie jetzt, mit der NVMe SSD auf M.2_2 ?
Oder hast du da eine SATA SSD sitzen?!

Ich hab zwar den 3900X aber daran kann es doch nicht liegen?!

Soooo, Schande über mein Haupt.

Es hat mir keine Ruhe gelassen und ich habe alles auseinander gebaut und muss zu meiner Schande zugeben, das die NVMe unten verbaut war und nicht mehr oben!

In meiner Erinnerung habe ich diese aber oben verbaut gehabt.
Habe mich aber wohl geirrt und das mit einem der zig Systeme verwechselt die ich in den letzten 3 Jahren zusammen gebaut hab.

😂😂

Also es ist definitiv so das bei Benutzung vom M2_2 Slot die Bandbreite beschnitten wird!

Danke für deine Rückmeldung !

Nuja - man schaut sich das Board an und sagt: klaro ! hier oben hab ich ja einen Kühler für die NVMe .. Pustekuchen ! xD

Also es ist definitiv so das bei Benutzung vom M2_2 Slot die Bandbreite beschnitten wird!

Jup das ist so, ich habe das auch schon länger so im Einsatz aber damit auch kein Problem

970pro 512GB im M2_1 Slot
970evo plus 2TB im M2_2 Slot mit 4x Speed

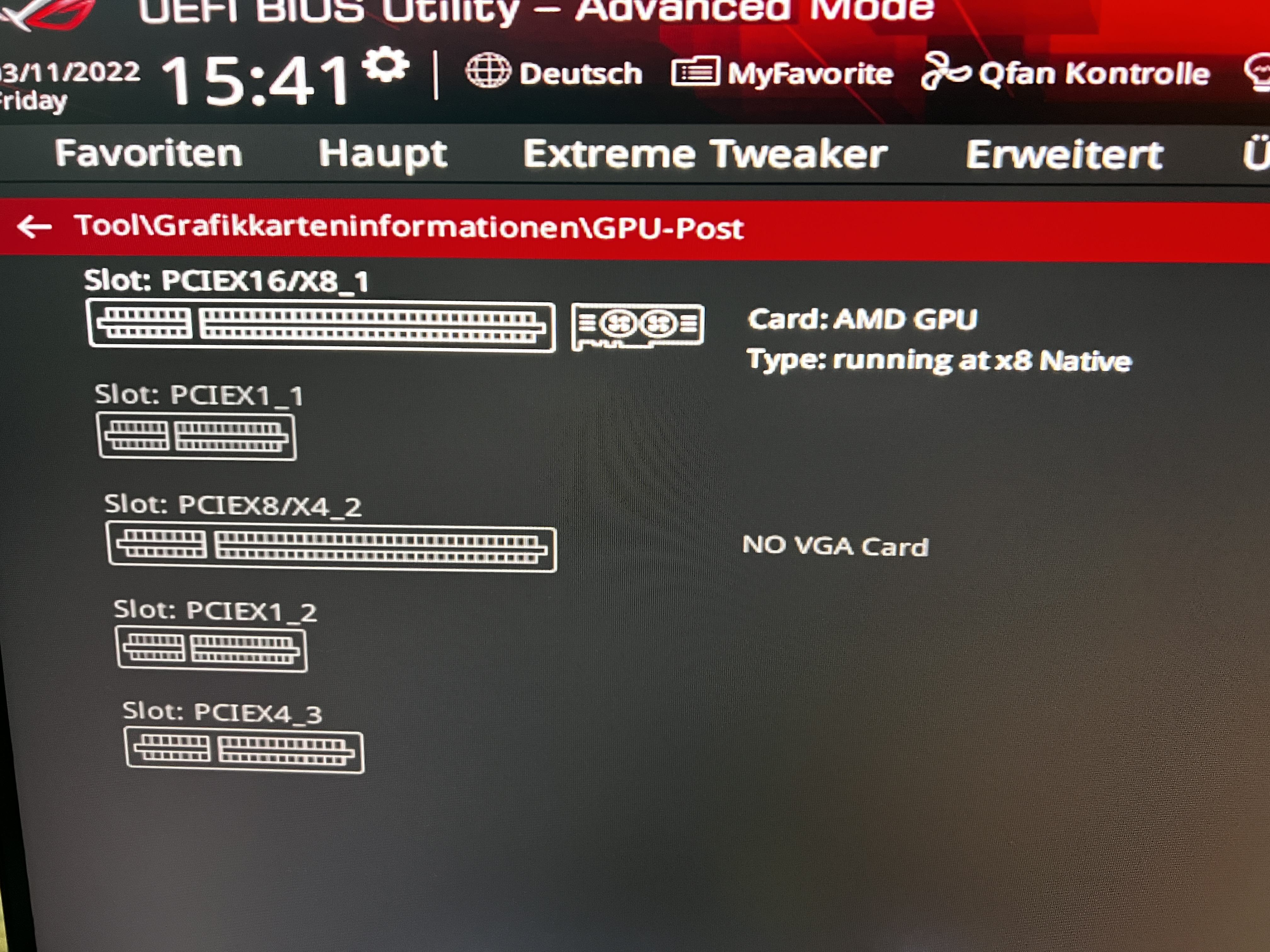

6900xt im 8x Speed somit.

oooooder einfach ne SATA M.2 ;)

Servus,

ist jemanden bekannt ob es möglich ist modifizierte BIOS Versionen zu installieren ?

VG

weil ? ... was ist dein Ziel ?

Kann nur sagen das ich aus der Vergangenheit ebenfalls die Karte nur mit 8x am Laufen hatte wenn ich oben eine NVMe reingepackt hatte. Liegt ja generell nahe, da man so eben schon einen Kühler für die SSD "hätte"

… der „Kühler“ passt auch unten.

sieht "anders" aus .... xD aber klar, warum sollte er auch nicht passen.

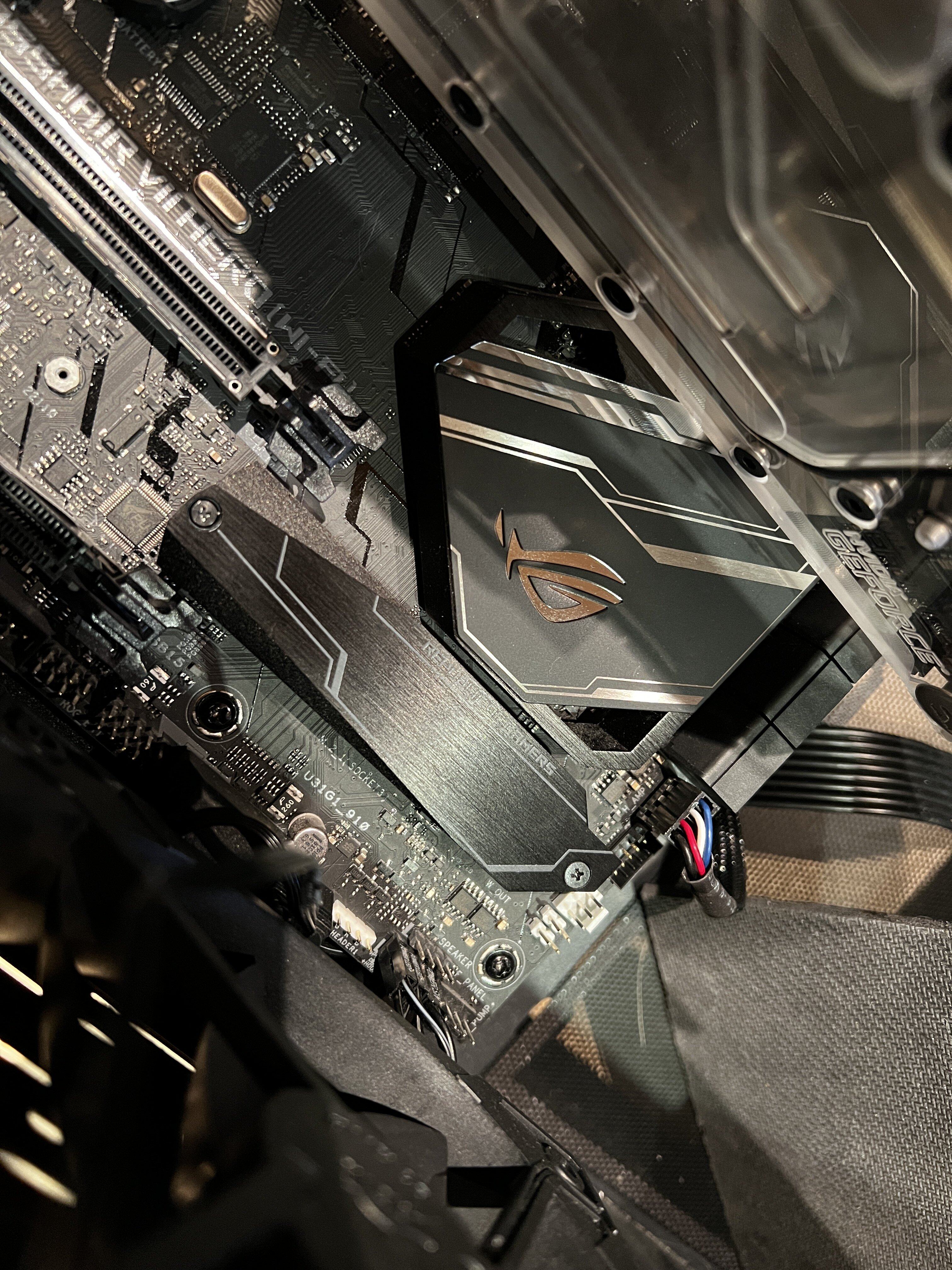

Ich hab zur Zeit den be quiet! Kühler auf der NVMe SSD (unten)

Wenn wir ehrlich sind, hat der Kühler sehr wenig Oberfläche.
Ausreichend für eine SATA M.2 ;) momentan bei mir oben "leer"

Zuletzt bearbeitet:
Tag Leute, bei dem ganzen PCIe Lane Sharing bin ich jetzt etwas durcheinander gekommen.

Erstmal meine Specs: PCIe x16 Slot 1 - 1080ti
PCIex1_2: Eine Soundkarte Asus Xonar Essence STX

Nun wollte ich mir eine 970 Pro M.2 NVME SSD die ich hier noch habe im unteren Slot einbauen.

Jetzt meine Frage an euch, werden da irgendwelche Lanes geteilt oder kann ich das so bedenkenlos betreiben ?
