ASUS ROG Crosshair X670E Sammelthread
Fotogalerie (von meinem Hero)
BIOS Screenshots (von meinem Hero)
Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:
www.hardwareluxx.de
Hardwareluxx Ressourcen
www.hardwareluxx.de
www.hardwareluxx.de
www.hardwareluxx.de
F.A.Q. (Update 15.03.23)
| ASUS ROG | Crosshair X670E Gene | Crosshair X670E Hero | Crosshair X670E Extreme |
 |  |  | |
| Links | Produktseite | Handbuch | Downloads | Preisvergleich | Produktseite | Handbuch | Downloads | Preisvergleich | Produktseite | Handbuch | Downloads | Preisvergleich |
| Spezifikationen | |||
| Reviews | HardwareLUXX Test | ||
| Unofficial BIOS (Modded & Test/OC Releases) | 2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A) 1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs) 1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b) 1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2) 1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1) 1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0) 1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0) 1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks) 0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test) 1004 (03/23, ROG/Shamino) Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset) 1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks) 1001 (03/23, ROG/Shamino, AGESA 1006) 0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II) 0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes) 0922 (02/23, ROG/Shamino, Hotfix of 0921) 0921 (02/23, ROG/Shamino for X3D) 0902 (12/22, OCN/Shamino) 0805 (11/22, ROG/Shamino) 0802 (10/22, HWBOT) | 2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A) 1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs) 1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b) 1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2) 1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1) 1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0) 1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0) 1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks) 0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test) 1004 (03/23, ROG/Shamino) Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset) 1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks) 1001 (03/23, ROG/Shamino, AGESA 1006) 0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II) 0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes) 0922 (02/23, ROG/Shamino, Hotfix of 0921) 0921 (02/23, ROG/Shamino for X3D) 0902 (12/22, OCN/Shamino) 0805 (11/22, ROG/Shamino) 0802 (10/22, HWBOT)[/Spoiler] | 2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A) 1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs) 1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b) 1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2) 1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1) 1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0) 1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0) 1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks) 0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test) 1004 (03/23, ROG/Shamino) Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset) 1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks) 1001 (03/23, ROG/Shamino, AGESA 1006) 0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II) 0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes) 0922 (02/23, ROG/Shamino, Hotfix of 0921) 0921 (02/23, ROG/Shamino for X3D) 0902 (12/22, OCN/Shamino) 0805 (11/22, ROG/Shamino) 0802 (10/22, HWBOT) |
Fotogalerie (von meinem Hero)
BIOS Screenshots (von meinem Hero)
Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:
[Sammelthread] - ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)
ASUS ROG Crosshair X670E Sammelthread ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich Spezifikationen...
www.hardwareluxx.de
Hardwareluxx Ressourcen
[Sammelthread] - AM5 AGESA/UEFI/BIOS Info & Laberthread
AM5 AGESA/UEFI/BIOS Info & Laberthread Dies ist ein reiner Informations- und Laberthread rund um alles was die Agesa, UEFI oder Bios Version um AM5 betrifft. Eine entsprechende Übersicht/Liste, wie zu AM4, ist diesmal per Google Sheet erstellt. Hintergrund ist eine bessere Übersicht, sowie...
www.hardwareluxx.de
[Sammelthread] - AMD Zen 4 (Ryzen 7000) OC- und Laberthread
Auf einen neuen, langen und spaßigen Thread :) Ich habe seit vorgestern einen 7900X. Teste aktuell den Curve Optimizer. Wer hat schon übertaktet?
www.hardwareluxx.de
[Sammelthread] - Ryzen DDR5 RAM OC Thread
Ryzen DDR5 RAM OC Thread Original Thread von @ro0ki , übernommen von mir @Reous Alle aufgelisteten Werte sind Empfehlungen und Informationen meinerseits. Jeder muss selbst entscheiden was er wie einstellt oder wie viel Spannung er bereit ist auf die Komponenten zu geben. Letztes Update...
www.hardwareluxx.de
1) ASUS ROG Promo (Pre-Release):
edgeup.asus.com
2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):
rog.asus.com
3) ASUS ROG Crosshair X670E Sammelthread @ OCN
www.overclock.net
4) ASUS ROG Crosshair X670E @ HWBOT Forum
5) Kedar's Hynix Guide @ OCN:
www.overclock.net
6) Sonstige Downloads
ROG ushers in the next generation of PC performance with the ROG Crosshair X670E Extreme - Edge Up
The ROG Crosshair X670E Extreme offers those who dare an unrivalled platform for their next build with next-gen PCIe 5.0 and DDR5 RAM.
edgeup.asus.com
2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):
X670 / X870 resource thread

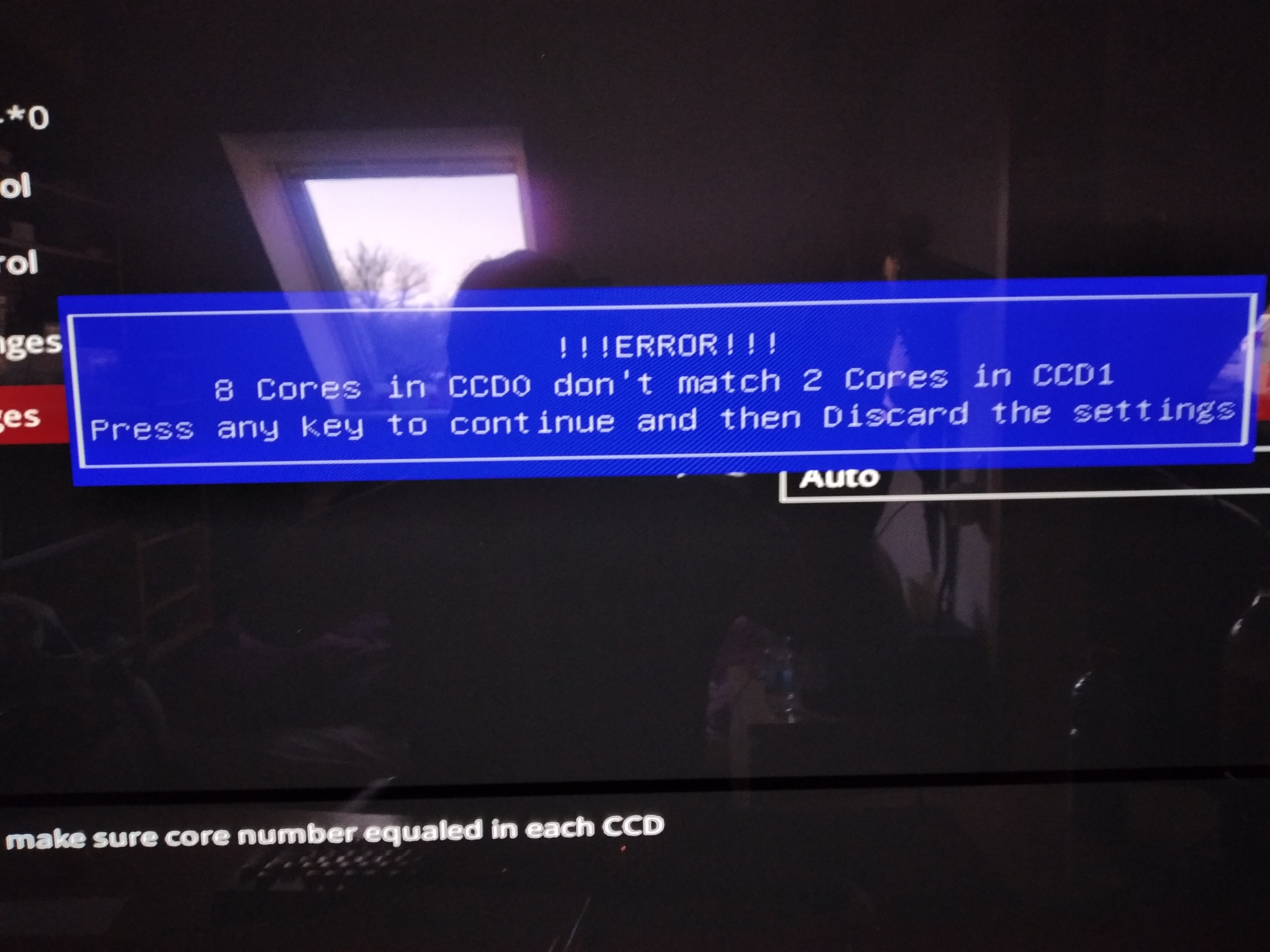

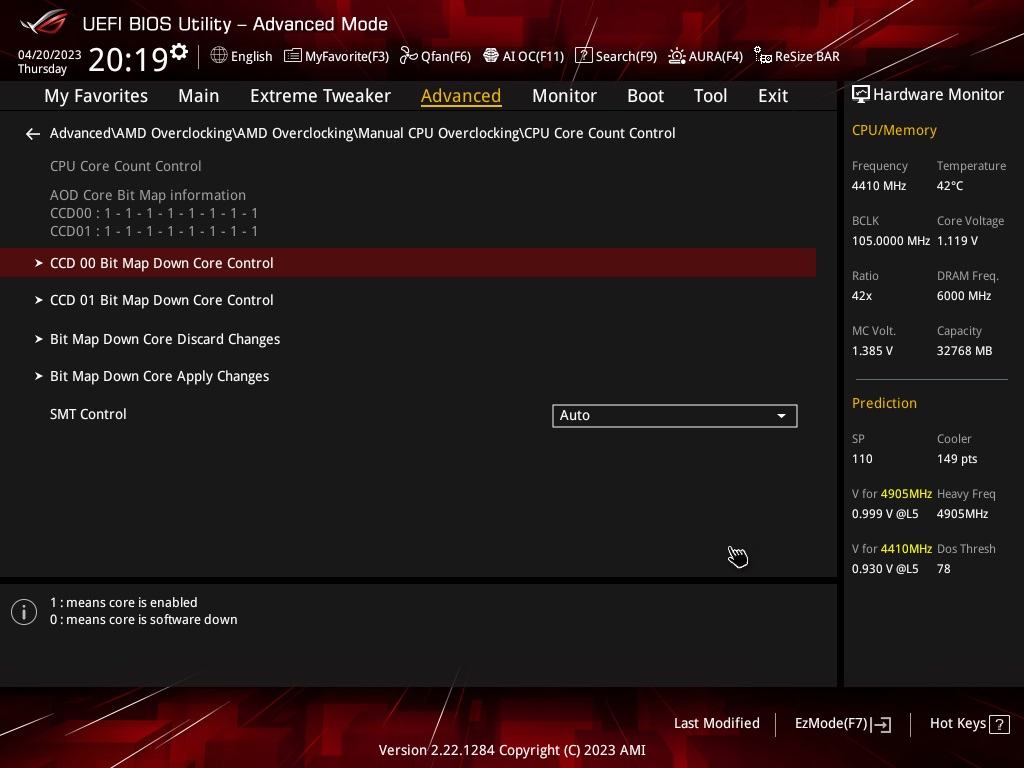

ill use this thread to collect some new test bioses for the boards, maybe also to explain some less understood options to disable cores ccd go here and choose ccd xx bit map down core. each ones stand for an enabled core best to disable from the back, ie: 110000 instead of 0011000 after...
3) ASUS ROG Crosshair X670E Sammelthread @ OCN
ASUS ROG Crosshair X670E Overclocking & Discussion...
www.overclock.net
4) ASUS ROG Crosshair X670E @ HWBOT Forum
ROG CROSSHAIR X670E HERO/GENE/EXTREME
ROG CROSSHAIR X670E Series 0921 BETA BIOS 1. Update to AMD AGESA 1005c RC3 2. Improve System Performance New AGESA version has been applied, but there may be bugs. So please rollback to the previous version if you have any problems Thanks ROG CROSSHAIR X670E HERO BETA BIOS 0921 ROG CROSSHAIR X670...
community.hwbot.org
5) Kedar's Hynix Guide @ OCN:
AMD Hynix DDR5 Overclocking Guide
www.overclock.net
6) Sonstige Downloads
- AMD Ryzen Master (aktuellste Version): https://download.amd.com/Desktop/AMD-Ryzen-Master.exe
- AMD Chipsatz-Treiber (aktuellste Version): https://www.amd.com/de/support/chipsets/amd-socket-am5/x670e
- ASUS OC-Pack (ROG Forums): https://www.dropbox.com/s/radr1dbvftnhd0l/c9_ocpak_1111.zip?dl=0
- ASUS OC-Tool (HWBOT): https://drive.google.com/file/d/1uOArj4mrWs5aSXafaXeQefumnoyJe491/view?usp=sharing
- ASUS MemTweakIt (HWBOT): https://drive.google.com/file/d/1vxWJwhKZ_4pVRmyKUW9Z3CYbZnPKRNB3/view?usp=sharing
- ZenTimings: https://zentimings.protonrom.com/
F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:
Update on Ryzen 7000 C-State Boost Limiter - SkatterBencher
AGESA 1003 re-introduces Precision Boost C-State Boost Limiter which prevents boosting to over 5.5 GHz when more than 4 cores are activeskatterbencher.com
Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.
Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken
Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II
Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).
Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).
Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.
Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.
Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.
BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)
Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.
In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.
Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:
PCE-AXE59BT｜Adapters｜ASUS Global
PCE-AXE59BT is latest WiFi 6E PCIE WiFi card, wireless wifi adapter, upgrade PC for new 6GHz band & Bluetooth 5.2. Fast, stable wifi & better security with WPA3www.asus.com
Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.
Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:
> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode
Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.
Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).
Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.
Q: Deine Frage hier!
Zuletzt bearbeitet:
. Jetzt läuft das 1101 ohne Probleme.
