[Sammelthread] ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)

ASUS ROG Crosshair X670E Sammelthread

ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme
LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
ReviewsHardwareLUXX Test
Unofficial BIOS
(Modded &
Test/OC
Releases)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)[/Spoiler]
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)
ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6502N.jpg ASUS_ROG_CX670H_6508N.jpg ASUS_ROG_CX670H_6515N.jpg ASUS_ROG_CX670H_6570.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6518.jpg ASUS_ROG_CX670H_6581N.jpg ASUS_ROG_CX670H_6586N.jpg ASUS_ROG_CX670H_6554N.jpg ASUS_ROG_CX670H_6524N.jpg AMD_7700X_6605.jpg ASUS_ROG_CX670H_6655N2.jpg ASUS_ROG_CX670H_6671.jpg

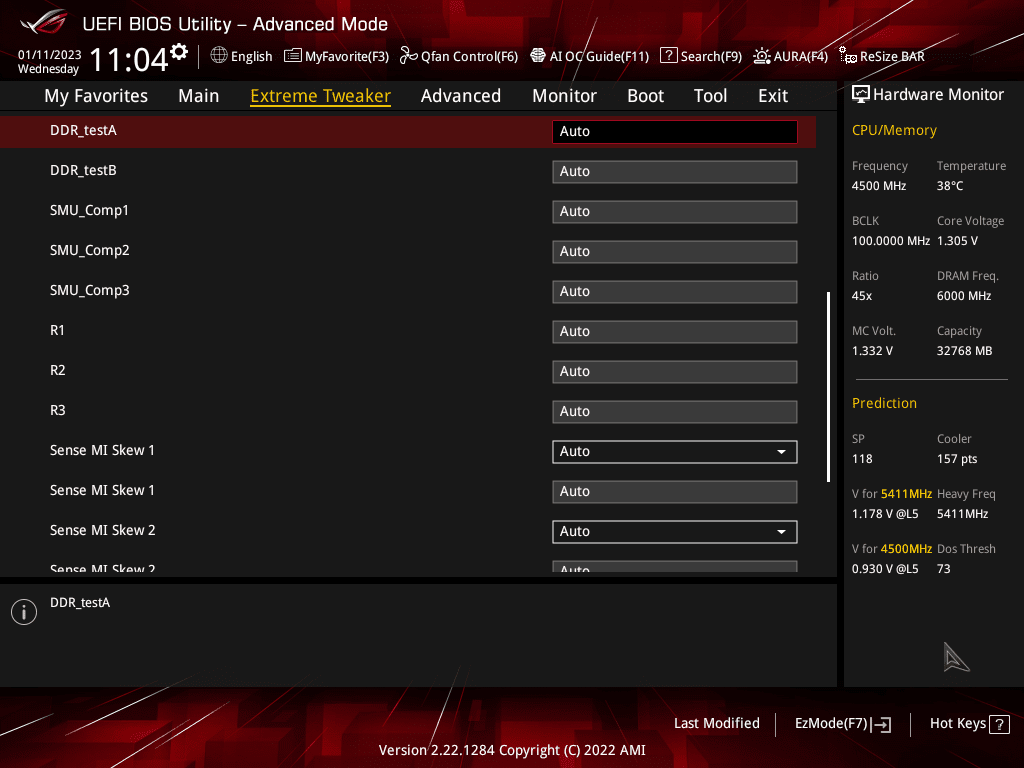

BIOS Screenshots (von meinem Hero)
230111110014.png 230111110028.png 230111110056.png 230111110130.png 230111110143.png 230111110205.png 230111110222.png 230111110251.png 230111110307.png 230111110328.png 230111110342.png 230111110420.png 230111110436.png 230111110500.png 230111110524.png 230111110541.png 230111110555.png 230111110625.png 230111110647.png 230111110659.png 230111110712.png 230111110727.png 230111110745.png 230111110823.png 230111110845.png 230111110854.png 230111110919.png 230111111000.png 230111111035.png 230111111048.png 230111111057.png 230111111108.png 230111111143.png 230111111227.png 230111111308.png 230111111331.png 230111111345.png 230111111412.png 230111111420.png 230111111436.png 230111111523.png 230111111533.png 230111111540.png 230111111557.png 230111111700.png 230111111812.png 230111111838.png 230111111904.png 230111111919.png 230111111952.png

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:


Hardwareluxx Ressourcen

1) ASUS ROG Promo (Pre-Release):

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

4) ASUS ROG Crosshair X670E @ HWBOT Forum

5) Kedar's Hynix Guide @ OCN:

6) Sonstige Downloads

F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.


In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:


Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!

Zuletzt bearbeitet:
ah habs, Danke Dir

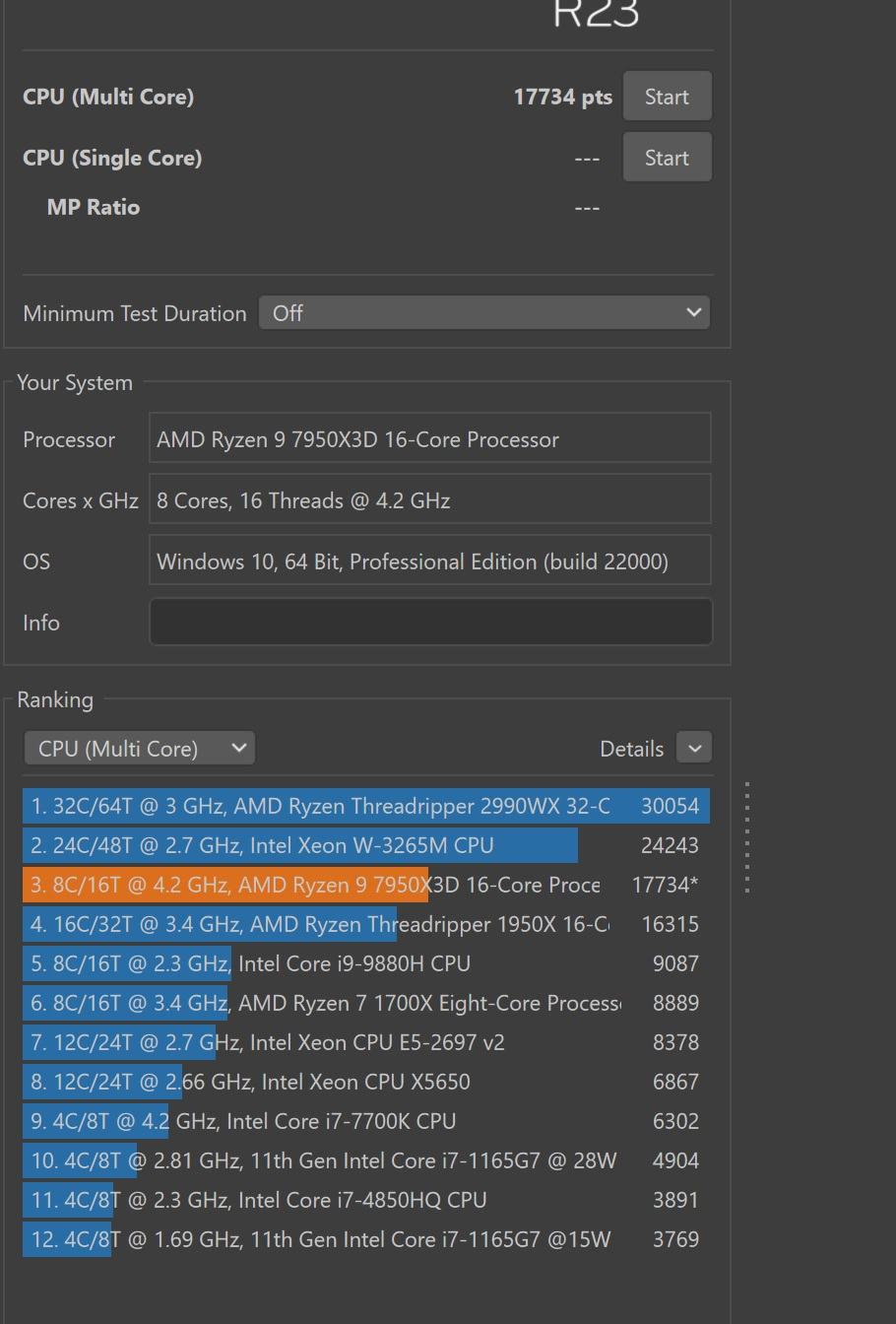

sieht zumindest so aus im CB23.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Du kannst im Windows Taskmanager nachschauen wieviele Logische Kerne laufen. Die SMT sind mit aufgeführt. Kannst im BIOS deaktivieren/ aktivieren



Beitrag automatisch zusammengeführt:

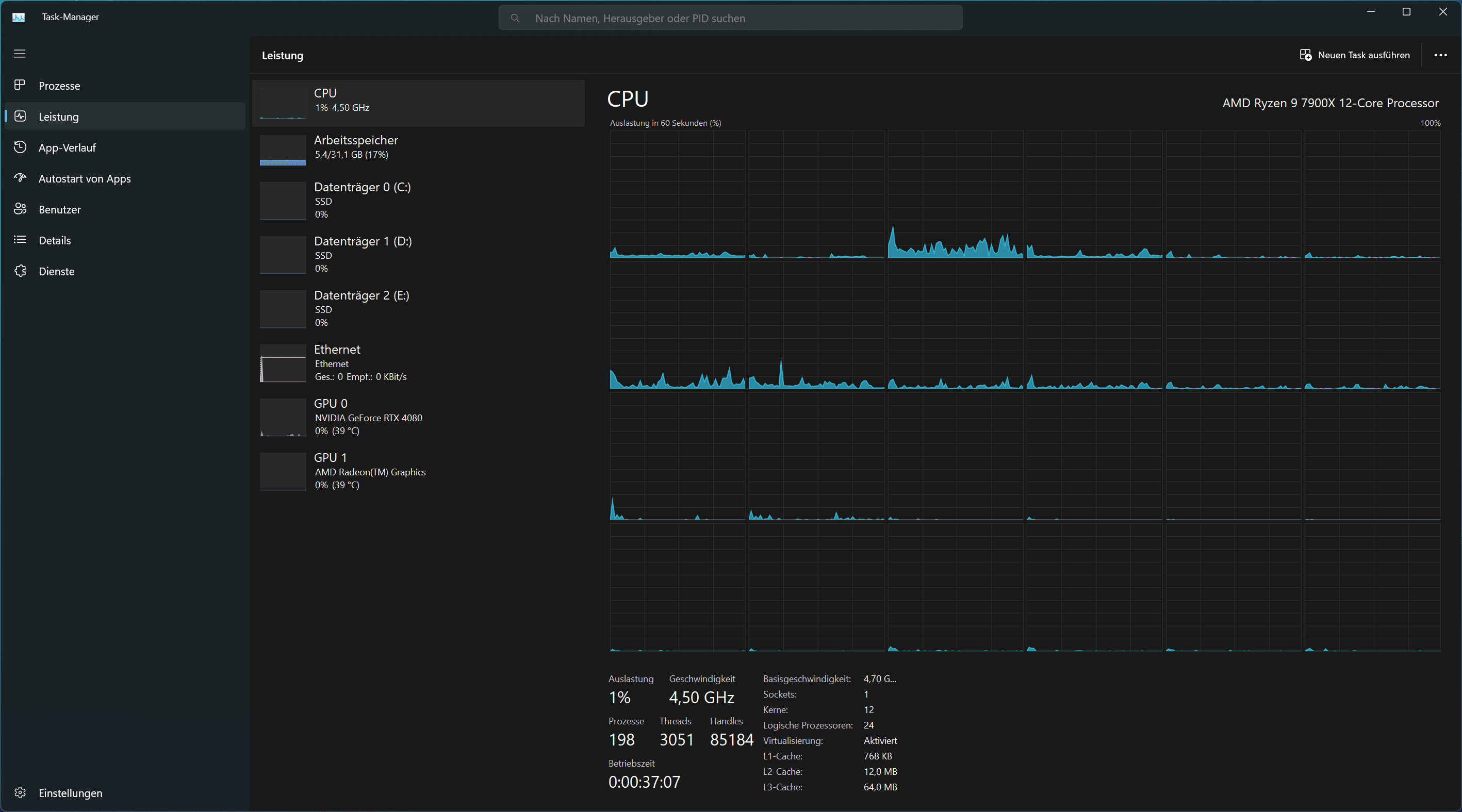

Hier Win 11 mit AMD CPU



Zuletzt bearbeitet:
jo. Funktioniert soweit.

Die Idee dahinter ist, alle 16c/32T brauch ich nicht permanent aktiv. Abseits von Videobearbeitung und Musikkonvertierung sind sie "sinnlose" Energiefresser weil halt ungenutzt.

Wenn ich nur Zocken will langen bei meinen Spielen auch weniger.

Mit CCD1 deaktiviert, also die Takt-Kerne aus, hab ich im idle nur noch den halben Stromverbrauch und z.B. WoW-Dragonflight läuft immernoch in 120Fps locked und ich hab auf der CPU beim daddeln nur noch etwa 35Watt statt 55-60 und im idle auf der CPU nur noch etwa 20-25Watt.

ja die CPUs sind schon sehr effizient, aber warum das für das eigene Nutzungsverhalten nicht noch weiter optimieren.

Zuletzt bearbeitet:
jo. Funktioniert soweit.

Die Idee dahinter ist, alle 16c/32T brauch ich nicht permanent aktiv. Abseits von Videobearbeitung und Musikkonvertierung sind sie "sinnlose" Energiefresser weil halt ungenutzt.

Wenn ich nur Zocken will langen bei meinen Spielen auch weniger.

Mit CCD1 deaktiviert, also die Takt-Kerne aus, hab ich im idle nur noch den halben Stromverbrauch und z.B. WoW-Dragonflight läuft immernoch in 120Fps locked und ich hab auf der CPU beim daddeln nur noch etwa 35Watt statt 55-60 und im idle auf der CPU nur noch etwa 20-25Watt.

Ja kann man so machen. Ist von AMD auch so gewollt. Siehe AMD Master Tool: Creater und Game Mode

ok, muss das "Funktionieren" etwas relativieren.

Es funktioniert nur, wenn ich nen Cmos-Resett mache und das Bios auf den default-einstellungen läuft.

Sobald ich z.B. am Ram etwas verändere (Expo aktiviere z.B.), Rechner/Win11 dann normal boote und den CCD im Ryzen Master ausschalte, worauf RM dann ja den Rechner neustartet, startet der Rechner dann nicht, er bleibt beim booten mit A1 hängen und dann hilft nur nen Cmos-resett.

Das ist üppig, das brauche mit 16 Kernen, also die 25W
Oder ist das Idle mit bissl was machen wie surfen?
youtube-video + blättern im hardwareluxx und diverse launcher wie steam und battlenet offen

Edit: und im bios war nix großartiges an energiesparzeug aktiviert, alles auf auto.

Zuletzt bearbeitet:
Bios 1202 ist jetzt als Release Version bestätigt worden.

"1.Update AGESA version to ComboAM5PI 1.0.0.6
2.TPM 2.0 security update
3.Recommended for optimum performance with AMD Ryzen™ 7000X8D series processors"

Alle alten Bios bis auf Beta 1003 sind zumindest beim Extreme Board nicht mehr verfügbar auf der offiziellen Support-Seite. Warum auch immer...

Zuletzt bearbeitet:
Bios 1202 ist jetzt als Release Version bestätigt worden.

"1.Update AGESA version to ComboAM5PI 1.0.0.6
2.TPM 2.0 security update
3.Recommended for optimum performance with AMD Ryzen™ 7000X8D series processors"

Alle alten Bios bis auf Beta 1003 sind zumindest beim Extreme Board nicht mehr verfügbar auf der offiziellen Support-Seite. Warum auch immer...
jupp

und:


neuer Prozessor :ROFLMAO:

Gibt auch X5D, X8D und X9D wohl... Weißt nicht was dir saufen :fresse:

Das die älteren BIOS nicht mehr gelistet sind ist laut Safedisk ein Webseitenproblem. Die Links gehen aber weiterhin und man kann sie downloaden.

3d steht doch für 3 dimensional 6d dann für mehr.
War aber ein Scherz, du kennst den Spruch aus zurück in die Zukunft;)

War aber ein Scherz ;)
deswegen meine geschwollene Formulierung

-----

um mal auf das Bios zurückzukommen.

Im Vergleich zum 1101 und 1202, beides im Bios-Default-settings und Expo I aktiv, bei mir ist CB23 Multi. etwas gestiegen und der Stromverbrauch im idle dezent gesunken.

Die haben wohl einfach in der Excel die Spalten runtergezogen, passiert jedem mal :ROFLMAO:

Sacht mal stimmt das, dass bei am5 auch xmp Profile aktiviert werden können?

Sacht mal stimmt das, dass bei am5 auch xmp Profile aktiviert werden können?
jupp, ich hab noch ram hier liegen der keine Expo-Profil hat und nur ein paar verschiedene XMP-Profile, ob die laufen und booten isn anderer Snack
aber aktivieren lassen sie sich.

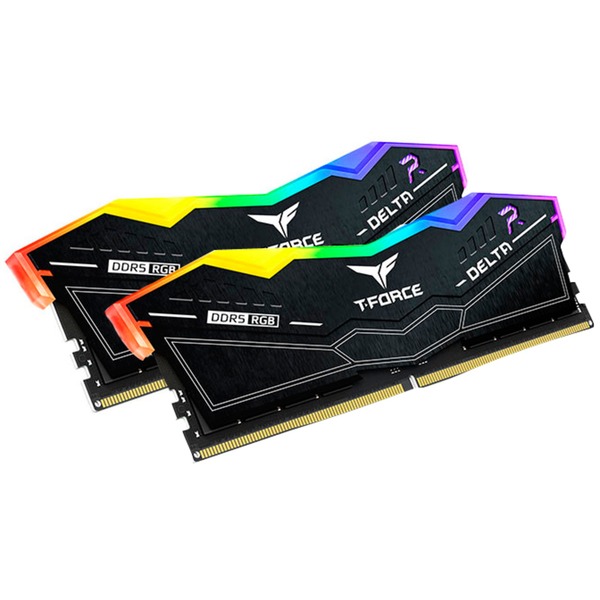

der hier:

hat nur xmp Profile und lassen sich auch alle aktivieren, aber alles ab 6200mhz bootet halt nicht. Und das 6000mhz-Profil ist von den Timings halt deutlich schlechter wie das Expo-Profil z.B. diesem hier:


Zuletzt bearbeitet:
Wir müssen erstmal abwarten bis es gescheite schnellere RAM´s gibt. Wird wohl aber paar Monate mindestens dauern... :rolleyes2:
Die andere BIOS Versionen sind wohl auf der Offi Seite wohl nicht mehr vorhanden wegen dem vCore Problem bei den 3D CPU´s.
Die man in Null komma nix Killen kann ab 1,3V. Will garnicht wissen wieviel schon wieder als RMA zurück gegangen sind.

PS: ich meine 8D CPU´s (Scherz):sneaky:

Sind im Bios vom Hero auch gute Ram Profile enthalten?

Und mit welchen Ram Dies läuft der Laden besser Hynix A dies oder die guten alten Samsungs?

Zuletzt bearbeitet:
Sind im Bios vom Hero auch gute Ram Profile enthalten?

Und mit welchen Ram Dies läuft der Laden besser Hynix A dies oder die guten alten Samsungs?

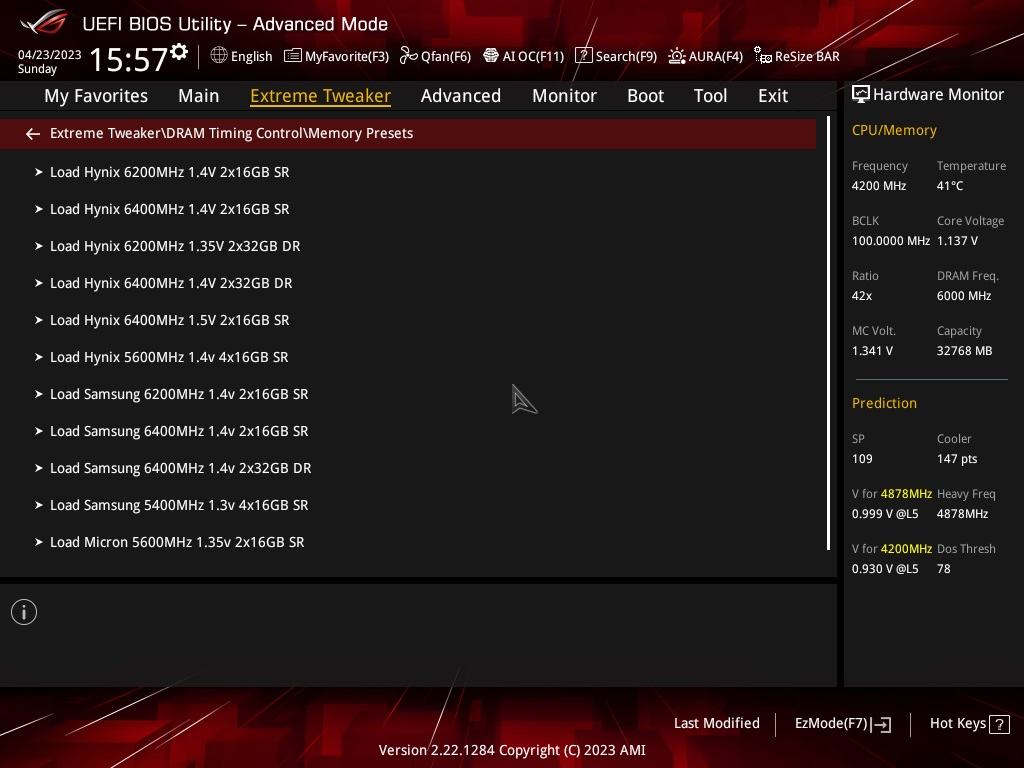

sind nen haufen Profile da, ob die gut sind? keine ahnung, hab die nie benutzt

Naja ich mus erstmal wieder von vorne anfangen mit dem RAM. Egal welche "Optimierten" RAM Einstellungen. Ich bekommen nach paar Stunden immer einfach Schwarzes Bild.
CPU Error "00". KA was wo der Fehler ist. Man kann es auch nicht erzwingen das Problem egal welche Tests ich mache. Das wird Wochen dauern das zu testen woran es liegt an
welchen Einstellungen. Ich hab erstmal EXPO I geladen & muß Tag für Tag einige Einstellungen wieder wie vorher stellen & mit etwas Glück finde ich raus was welche Einstellungen
dieses Problem verursacht. :rolleyes2: Einfach nur nervig die neue Hardware. Und eine Latency von 71-76ns ist einfach ein Witz mit 6000 EXPO. o_O

Ich habe den selben RAM wie du und er läuft 100% Stable auf den Hero PC6000 Cl30-36-36-36 1.38V mit 7700X 60ns.

Könnteste bitte mal die TXT hochladen? Das wäre lieb. Dann könnte ich das mal gegentesten. Sonst Stimmt was nicht mit dem CPU oder RAM oder doch das BIOS? :rolleyes2:
Werde aber so für 3-5 Tagen je nach Nutztung des PC´s mal die EXPO lassen rest von CPU Spannungen & andere Sachen lass ich erstmal. Dann kann ich ausschliessen das
es an den anderen Einstellungen liegen könnte...

Das ist meine CL30 Config mit 1.38V könnte auch CL28 mit 1.425V und bissi schärferen Timings fahren aber mit CL30 sinds 60.3ns mit 7700X und CL28 59.8 also kaum schneller aber halt 1.425V.


Anhänge

  • IMG_20230423_192248.jpg
    1,8 MB · Aufrufe: 65
ich eier derzeit so durch die gegend:

meine timings.jpg

VSOC 1,15 o_O das doch nicht richtig angezeigt oder? ich komme noch nicht mal unter 1,32V. Könnteste den bitte nur wenn Du lust hast aus dem BIOS die Datei auf USB-Stick
kopieren & Posten, das ich alle Einstellungen sehe?
