ASUS ROG Crosshair X670E Sammelthread

ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme
LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
ReviewsHardwareLUXX Test
Unofficial BIOS
(Modded &
Test/OC
Releases)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)[/Spoiler]
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)
ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6502N.jpg ASUS_ROG_CX670H_6508N.jpg ASUS_ROG_CX670H_6515N.jpg ASUS_ROG_CX670H_6570.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6518.jpg ASUS_ROG_CX670H_6581N.jpg ASUS_ROG_CX670H_6586N.jpg ASUS_ROG_CX670H_6554N.jpg ASUS_ROG_CX670H_6524N.jpg AMD_7700X_6605.jpg ASUS_ROG_CX670H_6655N2.jpg ASUS_ROG_CX670H_6671.jpg

BIOS Screenshots (von meinem Hero)
230111110014.png 230111110028.png 230111110056.png 230111110130.png 230111110143.png 230111110205.png 230111110222.png 230111110251.png 230111110307.png 230111110328.png 230111110342.png 230111110420.png 230111110436.png 230111110500.png 230111110524.png 230111110541.png 230111110555.png 230111110625.png 230111110647.png 230111110659.png 230111110712.png 230111110727.png 230111110745.png 230111110823.png 230111110845.png 230111110854.png 230111110919.png 230111111000.png 230111111035.png 230111111048.png 230111111057.png 230111111108.png 230111111143.png 230111111227.png 230111111308.png 230111111331.png 230111111345.png 230111111412.png 230111111420.png 230111111436.png 230111111523.png 230111111533.png 230111111540.png 230111111557.png 230111111700.png 230111111812.png 230111111838.png 230111111904.png 230111111919.png 230111111952.png

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:


Hardwareluxx Ressourcen

1) ASUS ROG Promo (Pre-Release):

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

4) ASUS ROG Crosshair X670E @ HWBOT Forum

5) Kedar's Hynix Guide @ OCN:

6) Sonstige Downloads

F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.


In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:


Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Nur wenn du mit mehr als 60W am Front USB-C laden willst

Nein nur wenn du entsprechende Geräte (60w) über den Front USB-C Anschluß aufladen willst - die Beschreibung im Handbuch ist nicht richtig.

Ich habe den auch aktuell nicht angeschlossen.

Da ich mich schonmal für AM5 ein wenig informiere ist wohl oder übel die wahl bei mir auf Das 670E Extreme gefallen, Hero wäre auch ausreichend aber asus hat ja da ein lanport im vergleich zu den 570ern weggespart, und auch ein PCI-E slot.

Jetzt ist meine frage woraus ich nich ganz schlau werde wie das mit den Lanes ausschaut.
Aktuell habe ich im CH8H Wifi 3 PCI-E Karten drin, GPU x16 ganz oben, 2ter Slot ist leer und im 3ten die Soundkarte sowie im 4ten eine Capture card,
Wie sieht es denn bei den X670ern aus, da werde ich ja im ersten die GPU haben, dann in den anderen beiden Ports die Capture card und die Soundkarte.
Greift das lanesharing hier auch schon weil die anderen karten ja nur X2 bzw X1 sind? x8 x8 x1 oder sind das dann x16 x2 x1?
Wenn es ersteres wäre sollte und werde ich wohl auf X770 warten

Hab das Asus 670E Hero heute verbaut samt Ryzen 9 7950x und G.skill 32 GB DDR5 6000 EXPO Ram. Das Bios Update aus Oktober 2022 ist bisher am stabilsten, das aus Dezember hab ich Bluescreens bekommen. Wird sich die Tage und Wochen zeigen wie stabil der Schinken läuft.

Grüße und schönes Wochenende

Mir ist über die Feiertage eine Tragödie in der Familie dazwischen gekommen, wenigstens ein paar erste Fotos möchte ich trotzdem teilen. Es ist auch nicht nur der übliche Standardkram, obwohl ich davon auch ein paar Hundert geschossen habe (für alle Fälle).

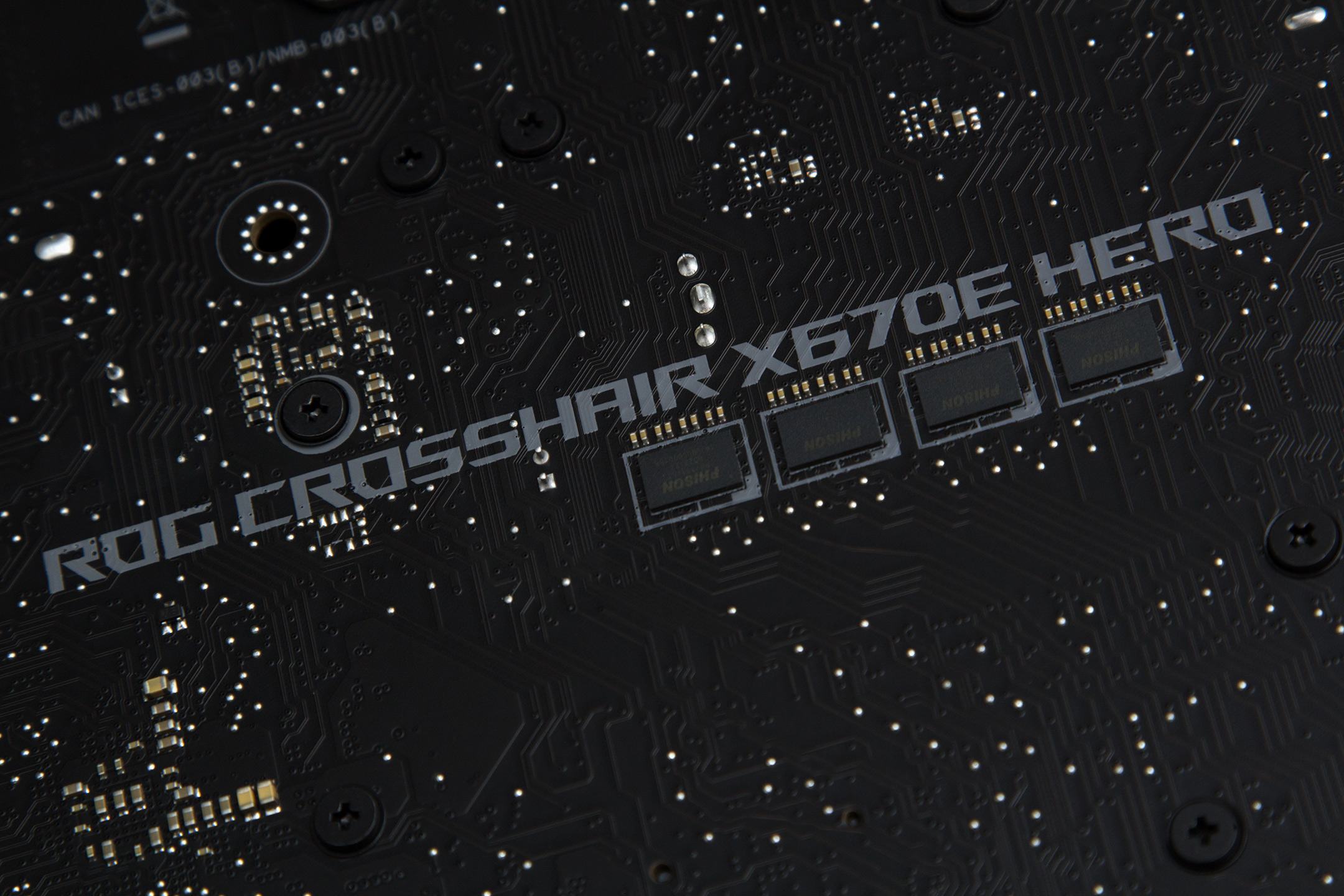

ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6570.jpg

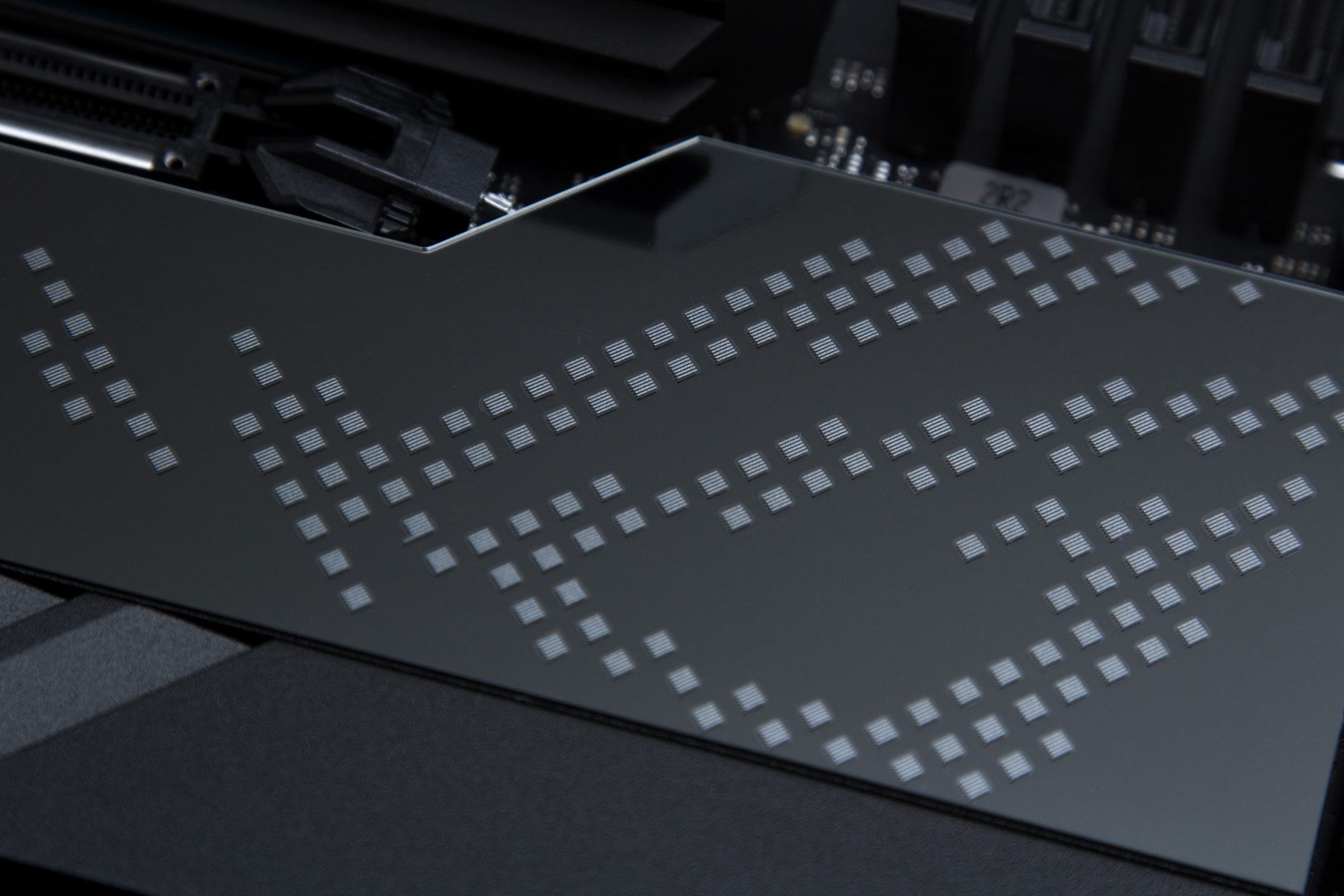

ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6554N.jpg


Die anderen Bilder werde ich nach und nach direkt im Startbeitrag ergänzen. Falls jemand noch bestimmte Infos zu Lochabständen, Kühlkörperhöhen o.ä. benötigt, ist dies die Gelegenheit.

Aktuell habe ich im CH8H Wifi 3 PCI-E Karten drin, GPU x16 ganz oben, 2ter Slot ist leer und im 3ten die Soundkarte sowie im 4ten eine Capture card,
Wie sieht es denn bei den X670ern aus, da werde ich ja im ersten die GPU haben, dann in den anderen beiden Ports die Capture card und die Soundkarte.
Greift das lanesharing hier auch schon weil die anderen karten ja nur X2 bzw X1 sind?
Es gibt sicherlich auch Boards, bei denen deine Konfiguration ohne Lane Sharing möglich ist, vor allem wenn sich die x2 Karte ggf. auch mit einem PCIe x1 begnügt. Die drei Crosshair-Modelle fallen aber alle raus. Sonst schau dir vielleicht mal das ASUS Prime X670-P(-CSM) oder MSI Pro X670-P WIFI an.

Mir ist über die Feiertage eine Tragödie in der Familie dazwischen gekommen,
ich hoffe keine dauerhafte bzw. dass sich da noch etwas beheben ließ.
Scheint leider aktuell sehr häufig zu sein, hab ich jetzt auch 2x im Freundes-/Bekanntenkreis

BTT: schöne Fotos :hail:
für mich ist die Plattform leider aktuell nix, aber der Preis lässt mich ohnehin nicht in Jubel ausbrechen. Vielleicht werde ich ja beim 7950X3D schwach, wer weiß :confused:

Trotzdem allen ein schönes Silvester und nen guten Start ins neue Jahr :wink:

Leider so endgültig wie irgend möglich und ja, es ist wohl irgendwie die Zeit dafür. Gehört zwar zum Leben dazu, kam hier jedoch für uns alle sehr überraschend :(

P.s. Wünsche ebenfalls allen Mitlesenden einen guten Rutsch!

@emissary42
Nett gemeinte Rat mit dem MSI, aber das fällt ja schon flach weil es nur 1 Lan port hat, ebenso nur 8USB am IO, Ja ich nutze alle 12 Ports an meinem CH8H. Controlelr heatset vr etc, brauchen leider einiges.
Und beim Prime sind wieder USB 2.0 anschlüsse, was soll sowas ? Das gehört endlich verbannt.
Ich bin ja bereit etwas mehr als zu X570 zeiten zu zahlen, aber bei einem 3 Fachen preis solche abstriche zu machen geht in meinen augen garnicht. Wo ich wieder beim Thema wäre neu ist nicht immer gleich besser.
Am meisten regt mich bei dieser sache nunmal auch auf, es gibt gefühlt 1 million verschiedener Boards und keines davon kann meine Vorstellungen komplett erfüllen, Und so exotisch sind meine anforderungen jetzt auch nicht.
Eigentlich CH8H mit AM5 und ich wäre dabei

@HatsuneMiku39 Das ist eben der Nachteil des ganzen M.2 Wahns. Persönlich benötige ich u.a. für 400GbE und AV-Interfaces wohl auch mehr reguläre PCIe-Anschlüsse als der Durchschnitts-User. Zum Glück kann man einen M.2 aber an PCIe x1/x4 adaptieren und notfalls landet die A/V-Hardware bei mir in einer Thunderbolt-Box. Weil mein Desktop KVM ganz nebenbei quasi 1x USB zu 4x wandelt (1x Mouse, 1x Tastatur, 2x General Purpose), ist USB in der Regel kein Thema für mich. Man muss sich eigentlich nur zu helfen, wenn man sonst eher sowas gewohnt ist :fresse:

Edit: Das C8H war für mich zum Beispiel vollkommen uninteressant, weil es weder native Grafikausgänge noch Thunderbolt-Anschlüsse besaß. Das C8E hingegen war gewissermaßen schon ein Ausblick auf AM5, sowohl was die Ausstattung angeht als auch den Preis^^

Ich hab einen Stick für hunderte Boards und Systeme, ist kein Problem.

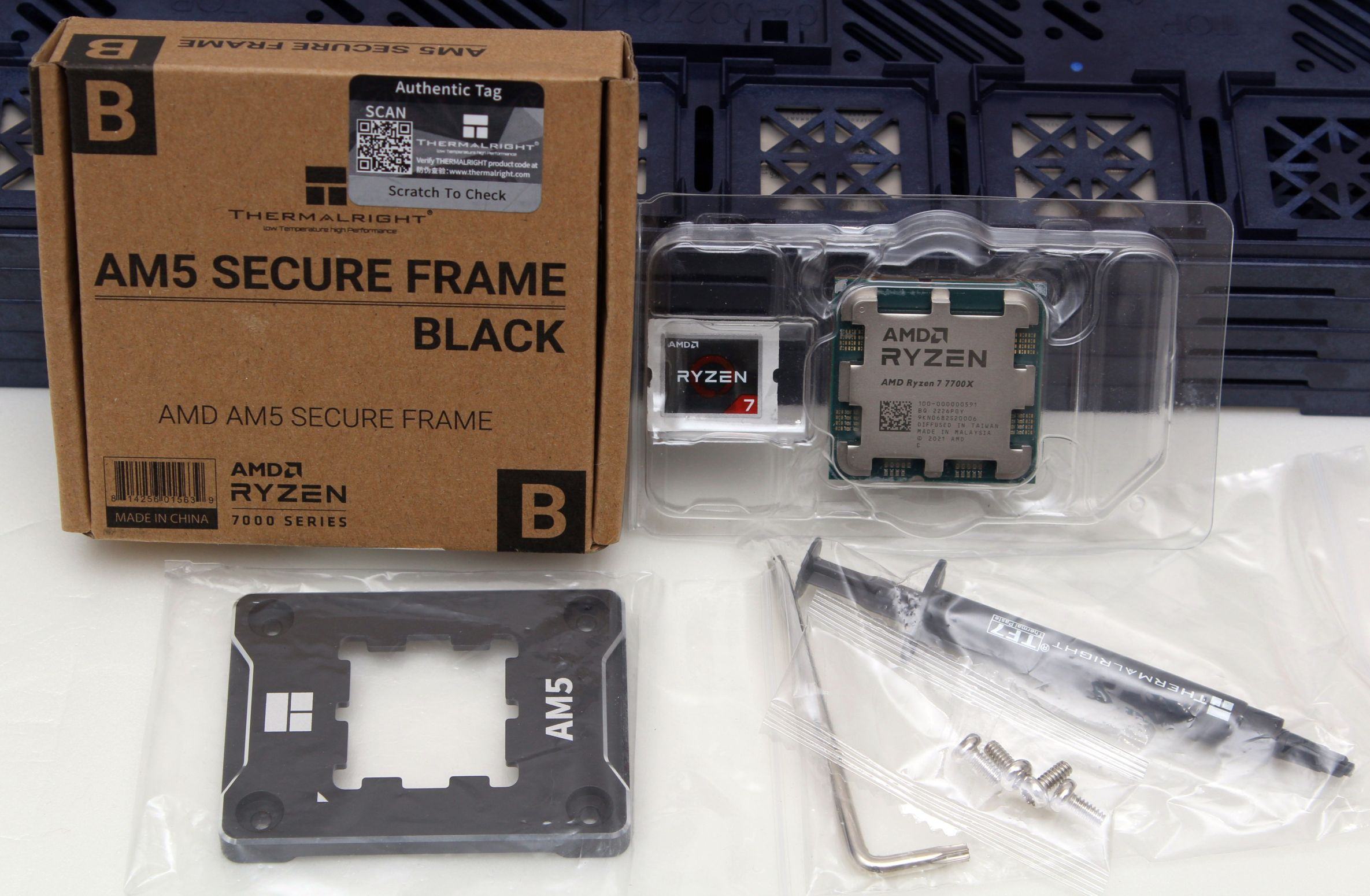

Überlegen mir den Secure Frame zu kaufen, wird dann die Klammer und co demontiert?
Es wird nur das SAM ausgetauscht. Ich warte immer noch auf Rückmeldung unserer Redaktion, sonst hätte ich ihn selbst schon montiert. Hier ist ein Video dazu:

-- AM5 Secure Frame Installation Guide (Thermalright)

Der ist aber nicht auf FAT-32 formatiert?
Doch klar? Es ist eigentlich sogar nur eine Speicherkarte in einem USB-Kartenleser. Die fliegen bei mir auf Grund meiner Kameras immer reichlich herum. Wenn Sie nicht wirklich randvoll sind, formatiere ich diese eigentlich nur in den Kameras selbst. Die können mit anderen Formatierungen meist wenig anfangen (nur sehr große Karten werden automatisch als ExFAT formatiert, das ist sonst auch für Videos über 4GB relevant).

Hab Beta 0902 installiert. Expo läuft und es wird schneller gebootet. Mit 0805 habe ich mit Karhu Instant Bluescreen bekommen. Mit 0902 lief der bis gerade eben 10.000% und habe Karhu dann beendet.

Edit : Habt ihr die Folien am Mainboard abgezogen? Ich hab sie noch dran, da ich nicht wusste ob es bei mir bleibt. Jetzt bin ich etwas faul und würde die Folie dranlassen. Passieren wird da wahrscheinlich nichts oder? Sind halt die Folie aufem Chipssatz sowie hinten auf das ROG Auge links neben der CPU.

Zuletzt bearbeitet:
Normalerweise ziehe ich die Folien ab und klebe sie in die OVP, außer ich hab ein MB nur für einen kurzen Test da, dann bleiben sie einfach drauf. Sie können sich geringfügig auf einzelne Temperaturen auswirken, je nachdem wie gut der Airflow in deinem Gehäuse ist. Aufpassen sollte man natürlich, dass sich nicht irgendwann eine davon löst und den Abflug macht (in einen Lüfter).

Hallo zusammen,

kann mir eventuell jemand erklären, wie ich meine CPU wieder dazu überredet bekomme, bei Singlecore höher als 5500MHz zu boosten? Als ich anfangs mit dem System gespielt
hatte, habe ich nur PBO aktiviert udn da hat sie auf 5850MHz geboostet. Mittlerweile ist aber bei 5500MHz schluss und ich hab keine Ahnung warum..

Fahre nur den OC-Switcher ab 90A, ansonsten halt RAM-OC.

Danke! :)

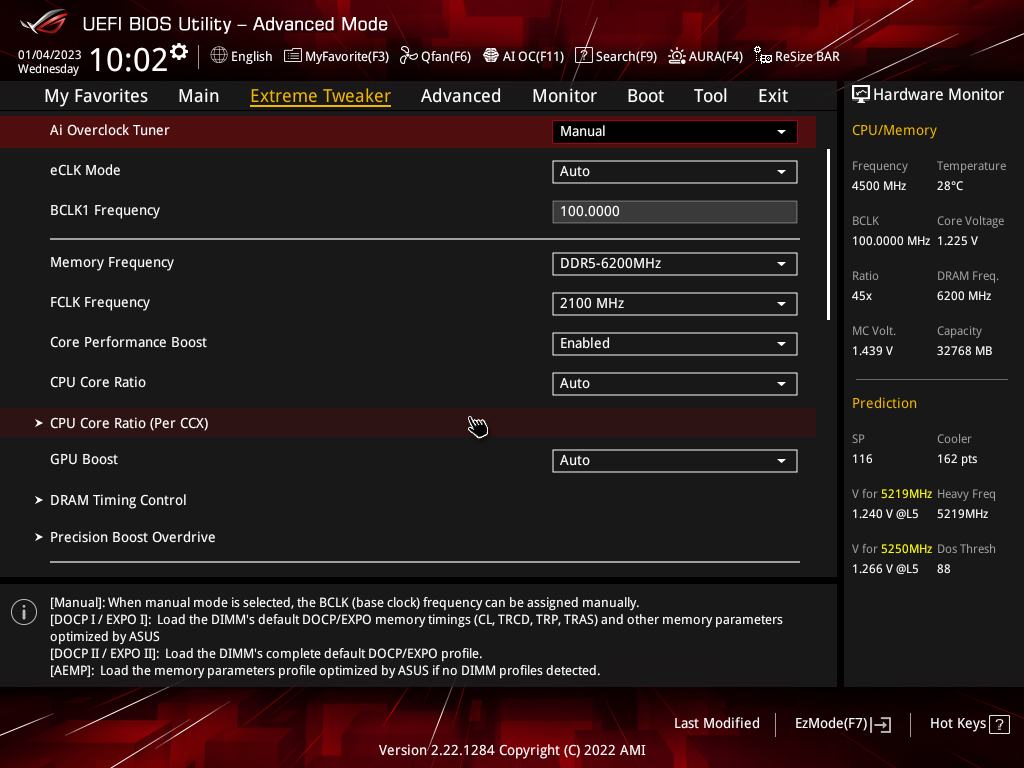

230104100205.jpg 230104100219.jpg 230104100234.jpg

Probier mal "Medium Load Boostit = Enabled" (dritter Screenshot).

Hab Beta 0905 installiert. Expo läuft und es wird schneller gebootet. Mit 0805 habe ich mit Karhu Instant Bluescreen bekommen. Mit 0905 lief der bis gerade eben 10.000% und habe Karhu dann beendet.

Edit : Habt ihr die Folien am Mainboard abgezogen? Ich hab sie noch dran, da ich nicht wusste ob es bei mir bleibt. Jetzt bin ich etwas faul und würde die Folie dranlassen. Passieren wird da wahrscheinlich nichts oder? Sind halt die Folie aufem Chipssatz sowie hinten auf das ROG Auge links neben der CPU.

Wo gibt es für das Hero das 0905 Bios?

Mit freundlichen Grüßen
Pascal
