[Sammelthread] ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)

ASUS ROG Crosshair X670E Sammelthread

ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme
LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
ReviewsHardwareLUXX Test
Unofficial BIOS
(Modded &
Test/OC
Releases)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)[/Spoiler]
2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A)
1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs)
1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b)
1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2)
1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1)
1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0)
1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0)
1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks)
0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test)
1004 (03/23, ROG/Shamino)
Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed
1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support)
0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset)
1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks)
1001 (03/23, ROG/Shamino, AGESA 1006)
0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II)
0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes)
0922 (02/23, ROG/Shamino, Hotfix of 0921)
0921 (02/23, ROG/Shamino for X3D)
0902 (12/22, OCN/Shamino)
0805 (11/22, ROG/Shamino)
0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)
ASUS_ROG_CX670H_6459N.jpg ASUS_ROG_CX670H_6471.jpg ASUS_ROG_CX670H_6551.jpg ASUS_ROG_CX670H_6502N.jpg ASUS_ROG_CX670H_6508N.jpg ASUS_ROG_CX670H_6515N.jpg ASUS_ROG_CX670H_6570.jpg ASUS_ROG_CX670H_6593N.jpg ASUS_ROG_CX670H_6518.jpg ASUS_ROG_CX670H_6581N.jpg ASUS_ROG_CX670H_6586N.jpg ASUS_ROG_CX670H_6554N.jpg ASUS_ROG_CX670H_6524N.jpg AMD_7700X_6605.jpg ASUS_ROG_CX670H_6655N2.jpg ASUS_ROG_CX670H_6671.jpg

BIOS Screenshots (von meinem Hero)
230111110014.png 230111110028.png 230111110056.png 230111110130.png 230111110143.png 230111110205.png 230111110222.png 230111110251.png 230111110307.png 230111110328.png 230111110342.png 230111110420.png 230111110436.png 230111110500.png 230111110524.png 230111110541.png 230111110555.png 230111110625.png 230111110647.png 230111110659.png 230111110712.png 230111110727.png 230111110745.png 230111110823.png 230111110845.png 230111110854.png 230111110919.png 230111111000.png 230111111035.png 230111111048.png 230111111057.png 230111111108.png 230111111143.png 230111111227.png 230111111308.png 230111111331.png 230111111345.png 230111111412.png 230111111420.png 230111111436.png 230111111523.png 230111111533.png 230111111540.png 230111111557.png 230111111700.png 230111111812.png 230111111838.png 230111111904.png 230111111919.png 230111111952.png

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:


Hardwareluxx Ressourcen

1) ASUS ROG Promo (Pre-Release):

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

4) ASUS ROG Crosshair X670E @ HWBOT Forum

5) Kedar's Hynix Guide @ OCN:

6) Sonstige Downloads

F.A.Q. (Update 15.03.23)
Q: Warum boostet meine CPU nicht mehr über 5.5GHz?
Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?
EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?
Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?
Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?
Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.


In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:


Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?
ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?
Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?
Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!

Zuletzt bearbeitet:
Guten Abend, meinte das 0902. Findest du auf der ersten Seite.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hat jemand vielleicht eine Lösung parat ?

Wenn ich ein höheres Bios wie 0705 flashe, also alles ab 0805, sich manchmal mein Rechner beim booten aufhängt.
Der Splashscreen kommt vom Bios und dann kommt ja unten der Kreis der sich dreht.
Nach gefühlten 2-3 Sekunden bleibt er stehen und es tut sich erstmal 10-15 Sekunden garnichts.
Dann wird der Bildschirm schwarz und er lädt ins Windows, allerdings ohne Bildausgabe.
Sobald ich wieder das 0705 zurückflashe geht wieder alles ohne Probleme.
Testbios 0902 das selbe Problem.....
Ab und zu bootet er als ob nie was gewesen wäre. Und manchmal braucht er 2-3 Anläufe.

Was mir aufgefallen ist das man ab 0805 die iGPU ausschalten kann. Ob das damit was zutun hat ?
Graka hab ich eine Asus Strix 4080.

Was für ein Mainboard hast du und wie flasht du? Andere USB Sticks versucht?

Das Asus X670E Hero und flashen tu ich über das Bios.

Was für'n Windows ist das? Habe das gleiche Board und mir ist das noch nicht passiert. Ist Windows auf einer NVme installiert? Hast du Windows frisch installiert nachdem du das Mainboard getauscht hast oder dirty?

Windows 11 auf einer 980 Pro und frisch installiert.
Mit dem 0705 läuft ja komischerweise alles.
Würde aber dann doch irgendwann ein aktuelles Bios flashen wenn die X3D´s rauskommen ;-)

Hast du was im Bios umgestellt? In was für'n Slot hast du die NVme installiert? Was für'n Arbeitspeicher hast du? Wird der vom Board unterstützt?

Das Asus X670E Hero und flashen tu ich über das Bios.
Vllt liegt es daran, Ausus empfiehlt ausdrücklich Flash per Flashback:
"Before running the USB BIOS Flashback tool, please rename the BIOS file (CX670EH.CAP) using BIOSRenamer."

Bei meinem X670E Hero mit 7950X habe ich keine Probleme, weder beim Bios-Flash vor oder zurück.

Die 980 Pro steckt in dem Slot über der Graka. Arbeitsspeicher ist 6000er DDR5 C32 von G.Skill extra für AM5.
Wenn er der Speicher wäre, dann würde er ja auch Bluescreen verursachen. Wie gesagt, wenn ich einmal im
Windows bin dann läuft der Rechner auch 24 Std. ohne Probleme.

Beitrag automatisch zusammengeführt:

Vllt liegt es daran, Ausus empfiehlt ausdrücklich Flash per Flashback:
"Before running the USB BIOS Flashback tool, please rename the BIOS file (CX670EH.CAP) using BIOSRenamer."

Bei meinem X670E Hero mit 7950X habe ich keine Probleme, weder beim Bios-Flash vor oder zurück.

So wie ich das verstehe ist das Bios Flashback tool nur dafür da wenn der Rechner nicht mehr startet weil der Bios Flash schief gegangen ist.
Deswegen muss man das Bios ja auch umbennen, damit das Board die Datei beim Bios Flashback erkennt.

Morgen Community, mir ist aufgefallen das wenn man Intel Thunderbolt aktiviert (Bios) + Treiber installiert hat. Das dann CPUZ und Hwinfo64 den Pc für eine kurze Zeitspanne sehr verlangsamt wenn man diese Programme startet. Merken tut man das wenn die Maus anfängt zu ruckeln und ggf. der Sound Aussetzter hat. Habt ihr das auch? Meine wenn ich Thunderbolt deaktiviere ist es wie immer. Aber da wir nun mal Thounderbolt haben auf das Hero und co würde ich es gerne nutzen.

Edit: Hat sich erledigt. Wenn noch wer das Problem hat , hier die Lösung bzw Fix : https://www.overclock.net/threads/e...ve-4g-decoding-enabled.1802796/#post-29096815

Gruß und schönen Sonntag

Zuletzt bearbeitet:
Sehe ich das richtig, das es noch kein Bios für die Non X CPU´s gibt ?
Ich denke mal weil AMD das Agesa noch nicht geliefert hat ?

@Riplex Hab das Launch Coverage (1) noch mal schnell überflogen. Überall wo dafür ein X670E Hero verwendet wurde, kam BIOS 0805 zum Einsatz :wink:

-- Quelle: Lab501.ro

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:

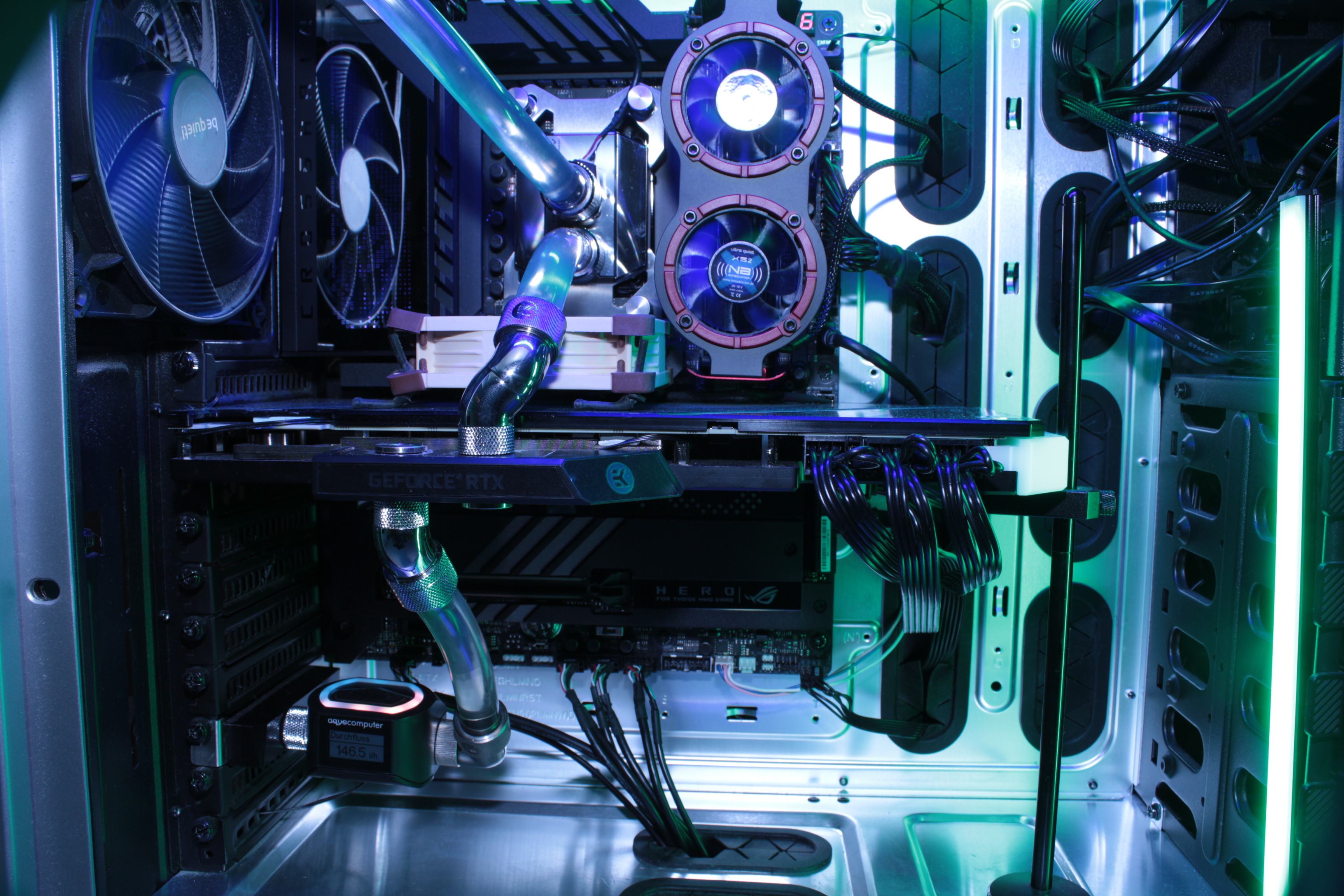

Das Board gefällt mir. Der Systemstart dauert etwas länger als beim Crosshair VIII. Mal sehen, was die nächsten BIOSe so verbessern.
Wollte ich Euch nicht vorenthalten, zumal die 3090 morgen von der 4090 FE abgelöst wird:
Anhang anzeigen 839228
Wofür die Lüfter aufem Arbeitspeicher?

Hat jemand vielleicht eine Lösung parat ?

Wenn ich ein höheres Bios wie 0705 flashe, also alles ab 0805, sich manchmal mein Rechner beim booten aufhängt.
Der Splashscreen kommt vom Bios und dann kommt ja unten der Kreis der sich dreht.
Nach gefühlten 2-3 Sekunden bleibt er stehen und es tut sich erstmal 10-15 Sekunden garnichts.
Dann wird der Bildschirm schwarz und er lädt ins Windows, allerdings ohne Bildausgabe.
Sobald ich wieder das 0705 zurückflashe geht wieder alles ohne Probleme.
Testbios 0902 das selbe Problem.....
Ab und zu bootet er als ob nie was gewesen wäre. Und manchmal braucht er 2-3 Anläufe.

Was mir aufgefallen ist das man ab 0805 die iGPU ausschalten kann. Ob das damit was zutun hat ?
Graka hab ich eine Asus Strix 4080.
Denke das liegt einfach am 0805er Bios, habe mit meinem G.skill RAM dasselbe Problem wenn ich das EXPO Profil nutze.
Mal startet Windows 11 einen ganzen Tag lang normal und am nächsten morgen bleibt es wieder beim Splashscreen hängen und der Kreis dreht sich nicht weiter.

Wenn ich die Timings vom RAM etwas höher setze tritt das Problem nicht mehr auf.

Warte schon sehnsüchtig auf das neue Bios mit AGESA 1.0.0.4b und hoffe damit das EXPO Profil wieder richtig nutzen zu können.
Lange kann es ja nicht mehr dauern bis das neue Bios erscheint, wegen der non X CPUs.

Ich kaufe gerade alles für den Umstieg auf AM5 zusammen und wollte mir in diesem Zusammenhang nun auch ein X670e Hero kaufen. Nun habe ich jedoch gelesen, dass es bei dem Board zu Coil-Whine kommt, unter Last solle es verschwinden, ansonsten aber deutlich zu hören sein. Die Person berichtet auch davon bereits 2 dieser Boards verbaut gehabt zu haben und bei beiden wäre es der Fall gewesen.

Wie sieht das bei auch aus?

Ich kaufe gerade alles für den Umstieg auf AM5 zusammen und wollte mir in diesem Zusammenhang nun auch ein X670e Hero kaufen. Nun habe ich jedoch gelesen, dass es bei dem Board zu Coil-Whine kommt, unter Last solle es verschwinden, ansonsten aber deutlich zu hören sein. Die Person berichtet auch davon bereits 2 dieser Boards verbaut gehabt zu haben und bei beiden wäre es der Fall gewesen.

Wie sieht das bei auch aus?
Bei mir zirpt das Board nur wenn c-state aktiv ist. Wenn ich es ausstelle, ist Ruhe.

Zuletzt bearbeitet:
fängt das jetzt bei den Mainboards auch schon an? :wall:

Danke dir :-)
Ich habs jetzt mal gekauft, jetzt fehlt nur noch der 7900X3D also erst mal abwarten und :coffee2:

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
Bis die tatsächlich verfügbar sind, ist es April.

Wartet doch erstmal ab, anstatt jetzt schon so "Panik" zu schieben. Bisher kennt niemand von uns die Verfügbarkeit im Februar.

Edit:

14.02.2023 ist als Launch nun offiziell von AMD angegeben.

Zuletzt bearbeitet:
Da AMD im Zugzwang ist was Gaming CPU´s betrifft, wird der X3D schon so bald wie möglich erscheinen.
Ich denke mal 10.02. ist es soweit ;-)
