[Sammelthread] ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)

ASUS ROG Crosshair X670E Sammelthread

ASUS ROG	Crosshair X670E Gene	Crosshair X670E Hero	Crosshair X670E Extreme
Links	Produktseite | Handbuch | Downloads | Preisvergleich	Produktseite | Handbuch | Downloads | Preisvergleich	Produktseite | Handbuch | Downloads | Preisvergleich
Spezifikationen
Reviews	HardwareLUXX Test Spoiler: WWW Overclocking.com ddworld.cz Chiphell Pause Hardware (Preview) Chiphell El Chapuzas Informatico Overclockers.ua Tech-Critter	Spoiler: WWW PCGH (by McZonk) Benchmark.pl Techgaming.nl Geeknetic.es EXPReview Pokde.net Club386 Digital Citizen Guru3d PC Ekspert LanOC	Spoiler: WWW Coolaler (1) Coolaler (2) pctuning.cz Cowcotland ithardware.pl HKEPC Chiphell
Unofficial BIOS (Modded & Test/OC Releases)	2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A) 1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs) 1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b) 1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2) 1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1) 1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0) 1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0) 1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks) 0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test) 1004 (03/23, ROG/Shamino) Spoiler: Changelog Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed 1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support) 0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset) 1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks) 1001 (03/23, ROG/Shamino, AGESA 1006) 0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II) 0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes) 0922 (02/23, ROG/Shamino, Hotfix of 0921) 0921 (02/23, ROG/Shamino for X3D) 0902 (12/22, OCN/Shamino) 0805 (11/22, ROG/Shamino) 0802 (10/22, HWBOT)	2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A) 1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs) 1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b) 1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2) 1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1) 1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0) 1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0) 1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks) 0043 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test) 1004 (03/23, ROG/Shamino) Spoiler: Changelog Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed 1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support) 0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset) 1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks) 1001 (03/23, ROG/Shamino, AGESA 1006) 0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II) 0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes) 0922 (02/23, ROG/Shamino, Hotfix of 0921) 0921 (02/23, ROG/Shamino for X3D) 0902 (12/22, OCN/Shamino) 0805 (11/22, ROG/Shamino) 0802 (10/22, HWBOT)[/Spoiler]	2005 (04/24, ROG/Safedisk, AGESA 1.1.7.0 patch A) 1904 (01/24, ROG/Safedisk, PHX Fixed Some bugs) 1903 (01/24, ROG/Safedisk, AGESA 1.1.0.2b) 1902 (01/24, ROG/Safedisk, AGESA 1.1.0.2a RC2) 1806 (12/23, ROG/Safedisk, AGESA 1.1.0.1) 1802 (11/23, ROG/Safedisk, AGESA 1.1.0.0) 1801 (10/23, ROG/Safedisk, AGESA 1.0.8.0) 1602 (08/23, ROG/Safedisk, 1.0.0.7C, +Memory Presets, Perf. Tweaks) 0044 (07/23, ROG/Safedisk, AGESA 1.0.0.7C 1st Test) 1004 (03/23, ROG/Shamino) Spoiler: Changelog Fixed High-V DRAM Mode & Non-UEFI GPU, 24Gbit Support removed 1003 (03/23, ROG/Shamino, 24Gbit DDR5 Support) 0009 (03/23, ROG/Shamino, 1002 Mod w. less aggressive X3D OC Preset) 1002 (03/23, ROG/Shamino, MCR Fix, Async & EXPO/XMP Tweaks) 1001 (03/23, ROG/Shamino, AGESA 1006) 0925 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes II) 0923 (03/23, OCN/Safedisk, AGESA 1005c RC3 + Bugfixes) 0922 (02/23, ROG/Shamino, Hotfix of 0921) 0921 (02/23, ROG/Shamino for X3D) 0902 (12/22, OCN/Shamino) 0805 (11/22, ROG/Shamino) 0802 (10/22, HWBOT)

Fotogalerie (von meinem Hero)

Spoiler

BIOS Screenshots (von meinem Hero)

Spoiler

Da die Anzahl der Anhänge pro Beitrag begrenzt ist, findet ihr hier die restlichen Screenshots:

[Sammelthread] - ASUS ROG Crosshair X670E Reihe - Gene/Hero/Extreme (AM5)

ASUS ROG Crosshair X670E Sammelthread ASUS ROGCrosshair X670E GeneCrosshair X670E HeroCrosshair X670E Extreme LinksProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | PreisvergleichProduktseite | Handbuch | Downloads | Preisvergleich Spezifikationen...

www.hardwareluxx.de

Hardwareluxx Ressourcen

[Sammelthread] - AM5 AGESA/UEFI/BIOS Info & Laberthread

AM5 AGESA/UEFI/BIOS Info & Laberthread Dies ist ein reiner Informations- und Laberthread rund um alles was die Agesa, UEFI oder Bios Version um AM5 betrifft. Eine entsprechende Übersicht/Liste, wie zu AM4, ist diesmal per Google Sheet erstellt. Hintergrund ist eine bessere Übersicht, sowie...

www.hardwareluxx.de

[Sammelthread] - AMD Zen 4 (Ryzen 7000) OC- und Laberthread

Auf einen neuen, langen und spaßigen Thread :) Ich habe seit vorgestern einen 7900X. Teste aktuell den Curve Optimizer. Wer hat schon übertaktet?

www.hardwareluxx.de

[Sammelthread] - Ryzen DDR5 RAM OC Thread

Ryzen DDR5 RAM OC Thread Original Thread von @ro0ki , übernommen von mir @Reous Alle aufgelisteten Werte sind Empfehlungen und Informationen meinerseits. Jeder muss selbst entscheiden was er wie einstellt oder wie viel Spannung er bereit ist auf die Komponenten zu geben. Letztes Update...

www.hardwareluxx.de

Spoiler: Links & Ressourcen im Web

1) ASUS ROG Promo (Pre-Release):

ROG ushers in the next generation of PC performance with the ROG Crosshair X670E Extreme - Edge Up

The ROG Crosshair X670E Extreme offers those who dare an unrivalled platform for their next build with next-gen PCIe 5.0 and DDR5 RAM.

edgeup.asus.com

2) Shamino Care @ ASUS ROG Forum (Backup @ OCN: Profile-Activity):

X670 / X870 resource thread

ill use this thread to collect some new test bioses for the boards, maybe also to explain some less understood options to disable cores ccd go here and choose ccd xx bit map down core. each ones stand for an enabled core best to disable from the back, ie: 110000 instead of 0011000 after...

rog.asus.com

3) ASUS ROG Crosshair X670E Sammelthread @ OCN

ASUS ROG Crosshair X670E Overclocking & Discussion...

www.overclock.net

4) ASUS ROG Crosshair X670E @ HWBOT Forum

ROG CROSSHAIR X670E HERO/GENE/EXTREME

ROG CROSSHAIR X670E Series 0921 BETA BIOS 1. Update to AMD AGESA 1005c RC3 2. Improve System Performance New AGESA version has been applied, but there may be bugs. So please rollback to the previous version if you have any problems Thanks ROG CROSSHAIR X670E HERO BETA BIOS 0921 ROG CROSSHAIR X670...

community.hwbot.org

5) Kedar's Hynix Guide @ OCN:

AMD Hynix DDR5 Overclocking Guide

www.overclock.net

6) Sonstige Downloads

• AMD Ryzen Master (aktuellste Version): https://download.amd.com/Desktop/AMD-Ryzen-Master.exe
• AMD Chipsatz-Treiber (aktuellste Version): https://www.amd.com/de/support/chipsets/amd-socket-am5/x670e
• ASUS OC-Pack (ROG Forums): https://www.dropbox.com/s/radr1dbvftnhd0l/c9_ocpak_1111.zip?dl=0
• ASUS OC-Tool (HWBOT): https://drive.google.com/file/d/1uOArj4mrWs5aSXafaXeQefumnoyJe491/view?usp=sharing
• ASUS MemTweakIt (HWBOT): https://drive.google.com/file/d/1vxWJwhKZ_4pVRmyKUW9Z3CYbZnPKRNB3/view?usp=sharing
• ZenTimings: https://zentimings.protonrom.com/

F.A.Q. (Update 15.03.23)

Q: Warum boostet meine CPU nicht mehr über 5.5GHz?

Spoiler

Mit AGESA 1.0.03 wurde der C-State Boost Limiter wieder implementiert. Dieser regelt den Boost-Takt bei dieser Frequenz ab. Als Workaround kann man im UEFI die Einstellung "Medium Load Boostit" aktivieren. Hier findet ihr die ausführliche Erklärung dazu:

Update on Ryzen 7000 C-State Boost Limiter - SkatterBencher

AGESA 1003 re-introduces Precision Boost C-State Boost Limiter which prevents boosting to over 5.5 GHz when more than 4 cores are active

skatterbencher.com

Q: Sollte ich EXPO I, EXPO II oder EXPO Tweaked verwenden?

Spoiler

EXPO II - Wendet das originale Profil des Speicherherstellers an, so wie es von diesem auf Kompatibilität getestet wurde.
EXPO I - Ignoriert einen Teil der im SPD programmierten Einstellungen und lässt statt dessen das Mainboard diese während des DRAM Trainings ermitteln.
EXPO Tweaked - Entspricht EXPO I mit zusätzlichen Optimierungen der Timings.

Wer mit einer Variante Stabilitätsprobleme hat, kann in jedem Fall auch die andere testen. In der Regel gilt genau wie bei den Intel XMP-Gegenstücken

Stabilität: EXPO II > EXPO I > EXPO Tweaked
Performance: EXPO Tweaked > EXPO I > EXPO II

Wie groß die Unterschiede zwischen beiden Einstellungen ist, kann von BIOS zu BIOS variieren, da die Optimierungen durch des DRAM Training stetig angepasst werden (können).

Q: Kann man das Memory Training bei jedem Start abschalten?

Spoiler

Wenn ihr eure finalen/stabilen Einstellungen gefunden habt, könnt ihr das automatische Retraining bei jedem Start im UEFI mit der Funktion "Context Restore = Enabled" verhindern. Je nach BIOS Version muss ggf. zusätzlich Memory Power Down manuell aktiviert werden. Beide Einstellungen sind in den DRAM Einstellungen zu finden (unten).

Aktiviert zudem erst das EXPO/XMP, startet das System neu und prüft die Stabilität der Einstellungen, bevor ihr Context Restore aktiviert. Bei einem Kaltstart mit vorheriger Trennung vom Stromnetz oder instabilen Einstellungen kann MCR zu einem Safe Boot mit der bekannten "Overclocking failed" Meldung führen.

Update: Habt Ihr bei bestimmten BIOS Versionen Startprobleme oder Freezes bei der Nutzung von Context Restore, dann aktiviert im UEFI zusätzlich Memory Power Down.

Q: Wo finde ich im Bios den Gear Down Mode?

Spoiler

Die Einstellung nennt sich ADDR_CMD_MODE.

BUF= 1T (deaktiviert den GDM)
UNBUF = 2T (GDM aktiv)

Q: Kann ich vor dem Einbau herausfinden, welches WLAN Modul bei meinem Board verbaut ist?

Spoiler

Ja, das ist möglich. Es befindet sich ein Aufkleber mit der Bezeichnung des Moduls auf der Backplate des CPU-Sockels.



In der Regel sollte es sich wie im Foto um ein Modul auf Basis des Intel AX210 (AX210NGW) handeln.

Dies ist rein provisorisch, da bisher keine anders lautenden Meldungen bekannt sind. Die fehlerhafte Angabe im Techpowerup Review ist inzwischen korrigiert. Falls irgendwann doch mal jemand ein AMD/MediaTek Modul vom Typ MT7922 (RZ616) auf seinem Board vorfindet, findet hier die passenden Treiber:

PCE-AXE59BT｜Adapters｜ASUS Global

PCE-AXE59BT is latest WiFi 6E PCIE WiFi card, wireless wifi adapter, upgrade PC for new 6GHz band & Bluetooth 5.2. Fast, stable wifi & better security with WPA3

www.asus.com

Q: Kann man die Mainboards nur mit einem per USB C (DisplayPort Alt Mode) angeschlossenen Monitor an der integrierten Grafik des Prozessors betreiben?

Spoiler

ErP Deaktiviert: Ja, das ist möglich.
ErP Aktiviert: Wenn parallel kein anderer Monitorausgang genutzt wird, verweigert das System mit den Postcodes D6 -> B1 den Start. Ist zusätzlich ein Monitor am HDMI Ausgang angeschlossen, startet das System normal. Der an USB C angeschlossene Bildschirm zeigt erst in Windows ein Bild. Bei manchen Bildschirmen kann dies ggf. einen Reconnect erfordern.

Q: Wo finde ich den AMD ECO Mode?

Spoiler

Dies ist ein AMD Preset für Precision Boost Overdrive. Im Advanced Mode kann man Ihn so aktivieren:

> Extreme Tweaker
>> Precision Boost Overdrive
>>> Precision Boost Overdrive: AMD Eco Mode

Ist dieser ausgewählt, taucht darunter eine zusätzliche Option zur Konfiguration der cTDP auf. Bei meinem 7700X sind dies zum Beispiel: 65W / 105W / 170W.

Q: Welche Lüfteranschlüsse sind steuerbar und wie hoch ist die Belastbarkeit der einzelnen Anschlüsse?

Spoiler

Gene: Es sind nur CPU_FAN, CPU_OPT und CHA_FANP regelbar. Die Belastbarkeit pro Anschluss beträgt 12W.
Hero: Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (12W) und AIO_PUMP (36W).
Extreme. Es sind alle Anschlüsse regelbar und bis 12W belastbar, bis auf W_PUMP+ (36W) und AIO_PUMP (36W).

Wenn Hydranode im UEFI aktivierst ist, sind auch sehr komplexe Konfigurationen möglich. Die Lüftersteuerung per Software ist auch ohne zusätzliche Installation der ASUS Suite, zum Beispiel mit Fan Control (Homepage) möglich.

Q: Deine Frage hier!



[Xetró]

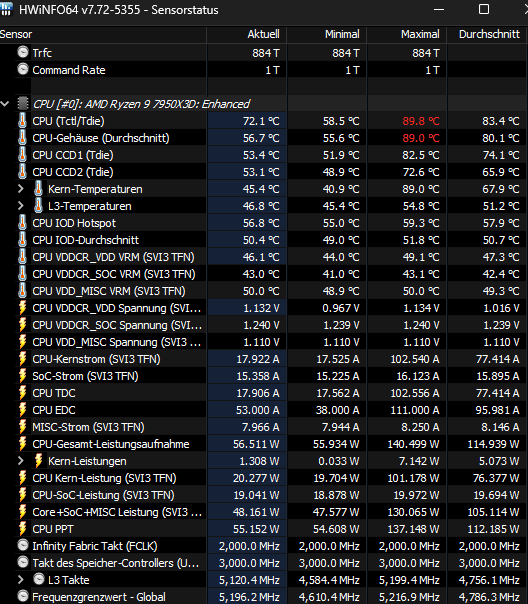

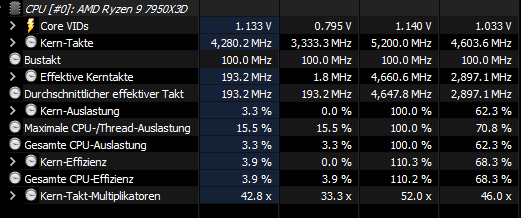

@funkflix bei cinebench hab ich 125w anliegen und 4,5ghz irgendwie seltsam



[funkflix]

Sag mal dein CB23 Ergebnis, damit ich zumindest nen Anhaltspunkt habe.



[Xetró]

Hier das Ergebnis



[funkflix]

Hier das Ergebnis

Hmm, das sind um die 4 - 5000 Punkte zu wenig...

Tu dir selbst ein Gefallen und installiere Windows neu, da hat es vermutlich irgendwas zerschossen.



[Xetró]

@funkflix hab windows vorhin schon neu installiert, hab auch internet deaktiviert bei der installation und den chipset driver per usb stick installiert



[emissary42]

ASUS ROG Crosshair X670E Gene im Test: Das Mini-Apex für den Sockel AM5 - Hardwareluxx

Mit dem ROG Crosshair X670E Gene hat ASUS für den Sockel AM5 eine Art

www.hardwareluxx.de

Danke für den Test, ist nun auch im Startbeitrag verlinkt. Zwei kleine Anmerkungen dazu hab ich dir per PM geschickt



[KaerMorhen]

Gibt es grundsätzliche Werte die man bei den 7800X3D aus nem Asusboard bedenkenlos einstellen kann, wie z.B. beim 5800X3D einfach CO-30 und Spannungen a la PPT, TDC, EDC auf fixe werte und es läuft effizienter im UV?



[klasse08-15]

-30 beim 5800x3D? Beim 7800x3D ist das zu hoch, um es einfach so einzustellen. -10 ist ein guter Anfang.



[Xetró]

Yo Leute ich hab irgendwie keine Ahnung woran das liegt. Ich hab ein x670e hero (bios 1904 (bei den versionen davor trat das problem auch auf))
32gb kingston fury beast 6000mhz (hab auf expo 1 5600 gestellt) und eine 3090 ti sowie einen 7950x3d.

Ich hab richtig random irgendwann während des gameplays einfach komplette system hänger von 1-4 sec (das system laggt extrem und die fps droppen bis unter 10) und dann läuft alles wieder normal (temperaturen
sind alle in ordnung).

Ich habe bereits Windows 11 neu installiert alle treiber geupdated, bios auf stock settings laufen lassen ich weiß nicht mehr weiter. Auch das disablen von intel thunderbolt hilft nicht. Egal ob Expo 1 oder 2 oder tweaked, problem bleibt bestehen. Auch wenn ich expo mit 6000mhz nehme oder mit 5600mhz es macht kein unterschied.

Am meisten kommen die hänger sobald ich streame oder leistungsintensive spiele zocke. Wenn ein Game sehr viel leistung beansprucht laggen außerdem die LEDS meiner Corsair lüfter oder wenn ich auf dem Zweitbildschirm z.B twitch gucke oder YouTube fängt es auch extrem an zu laggen. Ich weiß leider absolut nicht weiter vielleicht könnt ihr mir helfen. (ansonsten hab ich eine m.2 samsung 980 pro 1tb und 860 evo 1tb

https://www.kingston.com/de/memory/gaming/kingston-fury-beast-ddr5-memory​



[funkflix]

Mach mal bitte paar Absätze und Satzzeichen mit rein, sonst wird das keiner lesen...



[klasse08-15]

ich hab das Hero mit einem 7800x3D, einer 4090 und einem Seasonic Focus GX 850 Watt
Ich musste jetzt feststellen, dass das Cablemod-12VHP-Kabel mit den drei Netzteilanschlüssen etwas zu großzügig war. Denn das Hero besitzt 2 x 8 Pin CPU und ein 6 Pin für die PCiE-Slots. All das zusammen kriege ich nicht ans Netzteil.

Ich habe mich jetzt entschieden ein 8-Pin CPU-Kabel nicht anzuschließen. Dafür die Netzteilanschlüsse für die Grafikkarte und das zusätzliche Kabel für die PCiE-Slots. War das richtig so? Ich hatte das Video von Igorslab gesehen, in dem er die hohe Masseabfuhr der 4090 darstellte, die teils sehr hoch über das Mainboard abgeleitet wird.

Kann ich das mit dem 7800x3D so lassen oder sollte ich in stärkeres Netzteil kaufen bzw. ein Adapterkabel mit zwei Netzteilanschlüssen? Letzteres sollte ausreichen, da ein Kabel 2x150 Watt und damit 2 Netzteilanschlüsse bis 600 W bereitstellen. Dann könnte ich auch den CPU-Anschluss wieder mit 2 x 8 Pin bestücken



[funkflix]

@klasse08-15

Alles richtig gemacht!

Die CPU zieht im worst Case mit PBO vielleicht 100W, wenn überhaupt!



[klasse08-15]

das erleichtert mich, danke

Letztlich hab ich mir schon gedacht, dass dies die richtige Anschlussweise ist. Aber ich kenne natürlich nicht die Eigenheiten des Hero. Das Handbuch sagt auch nur ein 8 Pin oder beide. Aber keine Erklärungen oder sowas.



[funkflix]

das erleichtert mich, danke

Letztlich hab ich mir schon gedacht, dass dies die richtige Anschlussweise ist. Aber ich kenne natürlich nicht die Eigenheiten des Hero. Das Handbuch sagt auch nur ein 8 Pin oder beide. Aber keine Erklärungen oder sowas.

Ja, das macht Asus nicht richtig... Der zweite 8-PIN ist quasi völlig überflüssig, ausser du benchst mit DICE, oder LN2..

Ich stecke da trotzdem immer was rein, aber nur weil mein NT das halt kann, bringen wird es nix



[Iceman021]

Und sieht auch besser aus, also mit Custom Kabeln beide 8-Pin belegt 😀. Der 6-Pin unterhalb des ATX-Stecker ist aber nur für 60W USB-C-Schnellladung, oder? So habe ich das zumindest verstanden. Daher habe ich mir den geklemmt.



[klasse08-15]

Das hab ich auch erst gedacht, als ich PD gelesen habe. Aber schau mal hier auf Seite 25 bzw 1-11

https://gzhls.at/blob/ldb/8/c/1/d/5aa8c372ec81a01691a9a7d7dfdd0444e583.pdf

Da steht was von 27 Watt statt 60 Watt. Das klingt eher nach PD bei USB-C. Es steht aber auch explizit PCIe x16 Slots. Ich kann mir aber nicht vorstellen, dass die Slots keine 75 Watt schaffen sollen, weil die ja so spezifiziert sind. Dazu liefert der Anschluss nur 12V, sonst nix.

Das klingt für mich nach einem Durcheinander. Was stimmt jetzt?


Edit:
Können damit USB-C Anschlüsse an Grafikkarten gemeint sein?



[Chris X.]

Nee damit sind exakt die 60 Watt gemeint, welche Dein(e) PCIe u.a. der Graka verwenden kann, falls nötig.
In meinem Fall (habe ein Gene mit nur EINEM PCIe x16) und einer 7900XTX (mit 3x150Watt Anschlüssen) würde ich nie auf die 60 Watt verzichten wollen.
Insofern es Dein NT (scheinbar ja leider nicht) her gibt, würde ich alle Anschlüsse verwenden. Es dient einfach der Stabilität.



[Turboangel]

Das schon richtig das ist nur für die USB 3.2. Die Grafikkarte hat nix damit zu tuhen.
@Chris X. das hat nix damit zu tuhen das ist nur für USB-PD.
Je Grafikkarte bekommt max. 75 Watt über dem PCI-E.



[klasse08-15]

75 Watt müsste jeder 16x Slot schaffen. Selbst 60 Watt sind zu wenig.

PCI Express (PCIe)

Die leistungsfähige Schnittstelle PCIe bindet nicht nur Grafikkarten und SSDs im PC an, sondern lässt sich enorm flexibel einsetzen. Das sorgt manchmal für Verwirrung.

www.heise.de

Sind die 25 Watt in Verbindung mit anderen Slots als den PCiE16x gemeint? Dann hat das Hero nur einen Slot, für den das relevant wäre. Den Slot ganz unten nutze ich aber nicht.



[Chris X.]

Ach ja es waren 75 Watt. Mein Fehler!



[Turboangel]

Info nebenbei. Mein Mainboard (MB) ist endlich wieder da, nach 6 Wochen?! Naja, wie ich vermutet hatte. Die IC-Chips waren durchgebrannt...
Habe mein Mainbaord repariert wiederbekommen



[klasse08-15]

Also eigentlich weiß ich immer noch nicht, was der 6 Pin Stromanschluss unter dem 24 Pin ATX bewirken soll. Auch Reddit blieb da nebulös. Schon komisch.



[Turboangel]

Dann frag mich doch
Habe ich aber schon oben geschrieben. Das ist nur für USB-PD (Power-Delivery) 60 bzw. bis zu 100W Versorgung je nach Mainboard .



[klasse08-15]

Aber warum steht dann was von PCIe im Handbuch? Ist USB-C über PCIe angebunden? Wahrscheinlich ja, aber was hat das dann 25 oder 60 Watt zu tun. Ich will dir da echt gern glauben. Aber es passt halt so schlecht zu den Aussagen im Handbuch



[Turboangel]

Ich lese mir das gleich mal denoch durch. Kann ja sein das ich etwas nicht weiß wenn es noch was anderes sein sollte



[Iceman021]

Seite 1-14 im Manual - USB 3.2 Gen 2x2 Type-C Front Panel Connector. „For PD 3.0 / QC 4+ Support, ensure to Connect the 6-pin PD_12V_PWR Connector“. M. E. hätte ASUS dem 6-Pin einfach einen eindeutigeren Namen geben sollen.

Zufällig sitzt der 6-Pin ja auch direkt oberhalb der Type-C Front Panel Buchse. Auf der gleichen Seite wird dann noch beschrieben, dass PD 3.0/ QD 4+ bis zu 60W leisten kann (Quick Charge). Ohne den 6-Pin werden die max. 60 Watt nicht erreicht („To Support 60W, please install the Power Cable to the 6-pin PCIe Connector or only 27W can be supported“ -> Gesamtüberblick, S. X specifications summary).



[Turboangel]

Also... ich will mich mal nicht zu weit aus dem Fenster lehnen. Aber soweit ist das blödsinn was die da schreiben?!
Kennen die Ihre eigene Produkte nicht?! Das ist für USB-PD bzw. auch für Front-USB-PD. Also USB Geräte (z.B. Handys) die schnell Ladungen haben etc.

Also kurz & knackig erklärt:

USB-Typ-A 2.0 hat 5 Volt & max. 0,5 A = 2,5 Watt max.
USB-Typ-A 3.0 3.1/3.2 (bzw. Adaperkabel auf USB-C) hat 5 Volt & 0,9 A bzw. 5-5,4 A = 4,5 bzw. 25-27 Watt max.
USB-Typ-C hat 5 Volt & 5,4 A = 27 W max.
USB-Typ-C-PD hat auch 5 Volt & 5,4 A = 27 W max. aber mit dem extra 6-Pin auf dem Mainboard wird dann bis 100Watt möglich (Je nach Mainboard).

Voraussetztung ist aber das es um die neue USB-Kabeln handelt, die den integrierten Mini-Chip haben & mit dem Gerät die Strom Versorgung
erst aushandelt bis wieviel Strom es ziehen darf. Erst dann werden die zusätzliche Stromstärken freigegeben.
Dauert je nach Gerät (z.b. neue Handys) die bis 60 Watt laden können ca. 2-3 sec.

Je PCI-E hat max. 75 Watt (Server Mainboards mal ausgenommen die man im BIOS noch erhöhen kann, das sind aber kommende PCI-E PRO Slots).
Der 24-Pin Stecker versorgt das alles ohne Probleme. Deswegen wurden auch für den neuen Standard von 20-PIN Stecker auf 24-PIN damals geändert.

Für den CPU kam dann eben noch getrennt eben die 4-PIN dann 8-PIN, 2x 8-PIN bis zu 4x 8-PIN. Damit der 24-PIN Stecker überhaupt keine Probleme hat
mit den z.b. 4x Grafikkarten & zusätzliche andere Karten (z.b. große Soundkarten, Steamer-Karten) & Mainbaord/RAM.
Wenn die Soundkarten, Steamer-Karten etc. mehr als max. 75 Watt brauchen (meist schon ab 40-60 Watt) haben die eh einen extra Stromanschluss.

Das was ASUS da schreibt bzw. andere Hersteller sollten mal das Copy/Past sein lassen. Woher die das auch immer her haben. (Oder ich bin einfach nur auf dem Kopf gefallen )


Ich hoffe die Verwirrung damit erklärt sind



[eratte]

Was im Handbuch dazu steht ist halt unsinnig. Aber man kann wenn der 6pol angeschlossen ist sogar seinen Notebook darüber laden wenn 65w PD z.B. ausreichen. Hatte das im Testaufbau mal ausprobiert. Jetzt ist das nicht angeschlossen.



[klasse08-15]

Leute, vielen Dank, dass ihr euch so ausführlich damit beschäftigt habt! Ich hab wirklich überlegt ein neues Netzteil zu kaufen, um den zusätzlichen Stecker anschließen zu können. Jetzt weiß ich, ich kann den 6 PIN weglassen und lieber wieder den CPU-Anschluss anstecken. Denn ich brauche kein PowerDelivery für den Front-USB. Und mir ist es lieber, dass die CPU voll abgesichert ist und auch Masse voll gewährleistet ist. Denn das Video von Igorslab hatte hervorgebracht, dass die 4090 viel Masse über das Board ableitet. Da mir eine 4090 aus unerfindlichen Gründen gestorben ist, bin ich da sensibel.

Und Thema Netzteil. Jetzt ein Netzteil zu kaufen ist irgendwie unsinnig. ATX3.0 haben noch nicht alle Netzteile und wenn der 12VHPWR noch mal umgestellt wird, hat man wieder ein Netzteil mit einem alten Anschluss (netzteilseitig). Und zusätzlich kommt bald eine neuen Gen an GPU, wo man auch sehen muss, in welche Richtung die Reise geht. Ich glaube aber nicht, dass wir mehr als 600 Watt sehen werden und auch keine größeren Spannungspitzen. Aber wer weiß das schon…



[Xetró]

Yo leute kurze frage ist das normal, dass im geräte manager beim x670e hero 3 SATA AHCI Controller angezeigt werden?
