[Sammelthread] ASUS ROG Maximus IX Apex - The New Hardcore (Z270)






[Sammelthread] ASUS ROG Maximus IX Apex

--- Produktseite | PDF-Handbuch | Preisvergleich ---





388055d1484583484-intel-union-point-mainboards-ft-200-series-chipset-news-reviews-specs-bilder-1561949-1.jpg


​
Spezifikationen


CPUIntel® for 7th/6th Generation Core i7 / i5 / i3 / Pentium / Celeron Processors
Supports Intel 14 nm CPU
* The Intel Turbo Boost Technology 2.0 support depends on the CPU types.
ChipsetIntel Z270
Memory2x DDR4, Non-ECC, Un-buffered DIMM, max. 32GB**
DDR4 4266/4133/4000/3866/3800/3733/3600/3500/3466/3400/3333/3300/3200/3000/2800/2666/2400(O.C.)/2133 MHz
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
** Anm. d. Verf.: bzw 64GB, sobald 16Gbit DDR4 ICs verfügbar sind
GraphicIntegrated Graphics Processor HD Graphics support
Multi-Monitor support : HDMI/DisplayPort ports
- HDMI 1.4b (up to 4096 x 2160 @ 24 Hz)
- DisplayPort 1.2 (up to 4096 x 2304 @ 60 Hz)
Maximum shared memory of 1024 MB
Multi-GPU Support (2-Way SLI, Quad-GPU SLI, 2-Way & 4-Way CrossfireX)
Expansion Slots2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 3.0/2.0 x16 (max at x4 mode)
2 x PCIe 3.0/2.0 x1
StorageIntel® Z270 Chipset :
Supports Intel Smart Response, Rapid Start , Smart Connect
Support Raid 0, 1, 5, 10
Intel Optane Memory Ready
LANIntel® I219V, 1 x Gigabit LAN Controller(s)
ASUS LAN Guard
Dual interconnect between the integrated Media Access Controller (MAC) and physical layer (PHY)
AudioROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- ESS ES9023P
- SupremeFX Shielding Technology
- Optical S/PDIF out port(s) at back panel
USB PortsIntel Z270 Chipset :
8 x USB 3.0 port(s)
Intel Z270 Chipset :
6 x USB 2.0 port(s)
ASMedia USB 3.1 controller :
2 x USB 3.1 port(s) (2 at back panel, Type-A + Type-C)
ROG Exclusive FeaturesROG RAMCache II
ROG CPU-Z
ROG CloneDrive
MemOK! Button
Slow Mode
CMOS button
Overwolf
ReTry Button
Safe Boot Button
Start Button
Reset Button
LN2 Mode
ROG Aura
- Aura Lighting Control
- Aura RGB Strip Headers
Extreme Engine Digi+ :
- MicroFine Alloy Chokes
- NexFET Power Block MOSFET
- 10K Black Metallic Capacitors
Mem TweakIt
UEFI BIOS features :
Special Features
5-Way Optimization by Dual Intelligent Processors 5
SafeDIMM slot
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Exclusive Features- MemOK!
- AI Suite 3
- Anti-Surge
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS USB BIOS Flashback
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-Connector
Gaming Aesthetics :
- 3D printing friendly
- AURA-RGB Lighting
Performance Optimization :
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
Back I/O Ports1 x PS/2 keyboard (purple)
1x PS/2 mouse (green)
1x DisplayPort
1x HDMI
1x LAN (RJ45) port(s)
2x USB 3.1 (Type-A + Type-C)
6x USB 3.0
1x Optical S/PDIF out
1x Clear CMOS button(s)
1x USB BIOS Flashback Button(s)
5x Gold-plated audio jacks
Internal I/O Ports1x AAFP
2x RGB Header(s)
1x USB 3.0
3x USB 2.0
4x SATA 6Gb/s
1x CPU Fan
1x CPU OPT Fan
3x Chassis Fan
1x W_PUMP+
1x AIO_PUMP
1x W_Pump+ Header
1x AIO PUMP Header
1x W_IN header
1x W_OUT header
1x W_FLOW header
2x Thermal sensor connector
1x 24-pin EATX Power
2x 8-pin ATX 12V Power
1x EZ Plug connector(s) (4-pin Molex)
1x LN2 Mode switch(es)
1x LN2 Mode jumper(s)
1x Slow Mode switch(es)
1x Slow Mode jumper(s)
1x Reset button(s)
1x BIOS Switch button(s)
1x Clear CMOS button(s)
1x Safe Boot button
1x ReTry button
1x Start button
1x 14-1 pin TPM
1x 3D Mount screw port(s)
AccessoriesUser's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x SLI HB BRIDGE(2-WAY-L)
1 x Q-Connector
1 x DIMM.2 extension card with 2 x M key (2242/2260/2280/22110, SATA & PCIE 3.0 x 4 mode)
1 x ROG coasters
Operating SystemWindows 10 64-bit
Windows 8.1 64-bit
Windows 7 32-bit
Windows 7 64-bit
Form FactorExtended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )

Special Features

ASUS Dimm.2 - Dual M.2 Mount Add-On Card

The DIMM.2 module has an exclusive design that accepts two M.2 drives vertically-mounted on a DDR4 interface. This allows a DRAM fan cooler to direct air towards the M.2 drives to prevent throttling.




​

BIOS
Bilder



Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0009 (for IGPU benching, higher voltage limits without LN2 Mode)
  • 0023 (0801 with USB over-current detection disabled)
  • 0026 (very early release)
  • 0088 (might fix CBB issues with CPU RSVD switch, BIOS behaves differently during POST with B-die + high voltage)
  • 0091 (0088 + updated Microcode for Core i3-7350K)
  • 0701 (recommended for general use)

News & Reviews

Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste

1) CPU-Kühler


2) RAM


ASUS Memory QVL (PDF).​

Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.​

Nützliche Links & Tipps (im Forum & im WWW)

1) Hardwareluxx


2) WWW (international)


3) Tips & Tricks


4) FAQ - Frequently Asked Questions

  • --> Deine Frage hier!

  • Q: Wie sind die Lüfter und Pumpenanschlüsse konfiguriert? Was ist die maximale Belastbarkeit pro Anschluss?
  • A: Die regulären Lüfteranschlüsse lassen manuell als PWM oder per Spannung geregelt konfigurieren. Die Belastbarkeiten im Überblick:


  • Q: Wie sind die PCI Express Slots angebunden?
  • A:

  • Q: Wo finde ich auf dem Board XYZ?
  • A: (zum vergrößern auf die Grafik klicken)

    ​



  • Q: Aus welchen Komponenten besteht und wie leistungsfähig ist das VRM des Apex?
  • A: Es handelt sich um eine 8+2 [2*4(CPU) + 2(iGFX)] & [+ 1(SA) + 1(IO)] Implementierung, mit einem digitalen IR IR35201/3 PWM Controller und zehn TI NexFET PowerBlocks vom Typ 87350D mit einem Rating von bis zu 40A pro Phase für CPU und iGFX.

    (Mosfets für SA/IO sind OnSemi NTMFS4C06B)

  • Q: Wie kann ich den Startvorgang des System beschleunigen?
  • A: Ich habe den Startvorgang bis zum Desktop mit dem M8G mit folgenden Einstellungen auf unter 10s reduzieren können. Diese scheinen analog auch für das Apex wirksam zu sein.

    Code:
    MRC Fast Boost [Enabled] [color=red]Vorher unbedingt die Speichereinstellungen auf Stabilität testen, da das Speicherretraining damit deaktiviert wird![/Color]
MCH Full Check [Disabled]
PCH Storage configuration Smart self test [Disabled]
CSM [Disabled] [color=red]Nur wenn ihr euer OS im UEFI Modus installiert habt.[/Color]
Option ROM Messages [Disabled]
Fast Boot [Enabled]
POST delay time [0]
Boot Logo [AUTO] oder [Full Screen]

  • Q: Kann man auf dem Maximus IX Apex Coffee Lake Prozessoren verwenden?
  • A: Offiziell ist dies von Intel nicht vorgesehen, es gibt aber einen relativ simplen Hardware+BIOS Mod, der dies ermöglicht. Dies wurde so auch schon von einigen Seiten wie hier Intel Core I9-9900K & Z270! @ overclockers.ru getestet. The_patchelor hat dazu eine Anleitung erstellt:
    APEX IX Coffeelake Mod
    Ohne zusätzliche Modifikationen an der CPU (weder SKT_OCC noch 2 Punkte isolieren) ;) nur Mainboard Mod notwendig.

    So hab ich es gemacht, Bilder sind von mir:

    die 2 Mods
    1x CPU Paqd Mod (SKT_OCC brücken)
    1x Bios brücken (löten, Silberleitlack, Bleistift oder einfach nur kurzschließen) damit wohl das "fremde" Bios drauf kann




    hier der Link zur Quelle
    jAlex@ro hat ein IX Bios aufgebohrt (XP geht damit)
    0084v2 (wohl ohne HT)

    jjxaker hat das Board quasi in ein X verwandelt (XP geht nicht)
    1602 mit HT
    Bios UPDATE

    Base: Asus Maximus X Apex for Maximus IX Apex@BIOS MOD 1602

    Support CPU: Skylake/Kaby Lake/Coffee Lake

    Latest Bios Microcode:

    Intel CPU SKL 0xC6, KBL 0x8E, CFL 8 Core 0x96 / 6 Core 0x96 / 4 Core 0x8E.
    Intel EFI RST 16.5.0.3492
    Intel VBIOS 1059/GOP 9.0.1080
    Intel Lan UNDI 0.0.19/Lan OROM 0.1.13/Lan GBE 0.5
    Intel ME Firmware 11.7.0.1129
    All Region DESC/ME/BIOS Unlock.

    All components of the board are working. including RGB Light, on-board graphics card, HT, PCI-e.

    To MOD flash through the ISP programmer or HW MOD USB Bios Flashback.

    Habe das 1602 einfach per USB Bios Flashback drauf gepackt. Beim ersten Start dreht das Bios 2 Runden und aktualisiert sich, dann habe ich noch den nicht vorhandenen 5G LAN Anschluss deaktiviert. Um das gemoddete 1602 downloaden zu können, müsst ihr im HWBOT Forum eingelogged sein.




    Hinweis zum Bios Flashback: Das Bios überschreibt euch die MAC, UUID und MB Serial.

    Lösung:
    -mit altem Bios zuvor oder mit Bios2 booten (SL oder KL CPU erforderlich...)
    -Universal Bios Backup Toolkit 2.0 suchen und downloaden (als Admin ausführen, Viruswarnung ignorieren... am besten mit einem temp. Windows arbeiten..)
    -Bios auslesen und abspeichern
    -FD44Editor verwenden um die MAC, UUID und Motherboard S/N auszulesen (vom backupBios)
    -1602 creative.rom auch mit FD44Editor öffnen und die Werte eintragen und abspeichern

    hier werden die Werte aus dem alten ins neue eingetragen...


    wieder als creative.rom speichern und auf einen USB Stick packen. BIOS wieder auf 1 umstellen und das korrigierte "persönliche" BIOS per USB Flashback laden

5) ASUS ROG Wallpaper


6) Wasserkühler (Mainboard)


​

WORK IN PROGRESS :angel:​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Hm, hat denn sonst noch irgendwer dieses Problem?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Rookie League so so. ;)

Man muss Bilder vom System mit dem gebencht wurde dran hängen, sonst zählt der Score nicht und wird irgendwann gelöscht.
Aber nicht Schlecht isser.

Statt die ganze AI Suite zu installieren reicht TurboVcore alleine völlig aus, um unter Windows Takt oder Spannung zu ändern.


Gruß

Heinrich

Punk Sods schrieb:
Rookie League so so. ;)

Man muss Bilder vom System mit dem gebencht wurde dran hängen, sonst zählt der Score nicht und wird irgendwann gelöscht.
Aber nicht Schlecht isser.

Statt die ganze AI Suite zu installieren reicht TurboVcore alleine völlig aus, um unter Windows Takt oder Spannung zu ändern.


Gruß

Heinrich
Zum Vergrößern anklicken....


danke für die info das problem ist das die seite irgendwie total lagt.

mal sehen dann gibts noch paar bilder :)

Wie Sau seit (zumindest) gestern, allerdings. :rolleyes:

Einen Score bei hwb hoch zu laden ist zur Zeit echt eine Geduldsfrage. Aber das Problem gibt es schon seit Jahren ab und an.


Die Pumpendrehzahl kannst du höchstens über einen Umweg/Adapter extern auslesen, solange die Software vom Asus Probleme macht. Aber dann kann man ja die Pumpe gleich Extern regeln lassen. :p


Gruß

Heinrich

Punk Sods schrieb:
Wie Sau seit (zumindest) gestern, allerdings. :rolleyes:

Einen Score bei hwb hoch zu laden ist zur Zeit echt eine Geduldsfrage. Aber das Problem gibt es schon seit Jahren ab und an.


Die Pumpendrehzahl kannst du höchstens über einen Umweg/Adapter extern auslesen, solange die Software vom Asus Probleme macht. Aber dann kann man ja die Pumpe gleich Extern regeln lassen. [emoji14]


Gruß

Heinrich
Zum Vergrößern anklicken....
Hab mir jetzt eine aquaero 5 bestellt.
Die 9 Lüfter am Mora laufen ja aktuell auch nicht rund. Also macht das eh alles kein Sinn.
Das Rookie Ding war eher Zufall haha. Hab da Mal drauf geklickt und nun bin ich interessiert :)

Gesendet von meinem XT1562 mit Tapatalk

Gute Idee, allerdings wäre das für mich etwas zu viel des guten an Lüfter-/Pumpen-Steuerung. ;)

B.t.w, schön aufgeräumtes Gehäuse, da kommt das Apex gut zur Geltung.

Bei mir sieht das mit dem Apex so aus:



:haha:

Heinrich

ja hatte es auch erst offen rummliegen, aber meine beiden Kinder haben spass überall rumzuschrauben :)
So ist das etwas geschützer und an einem Wasserschlauch kann man schnell mal ziehen und dann liegt der ganze Haufen eine Etage tiefer :)

Hab gesehen, dass hier um die Ecke eine Firma dryIce verkauft. Muss ich mal testen irgendwann.
Wenn ich mir jetzt auch noch einen "Kühlschrank" ins Arbeitszimmer stelle, dann erklärt mich meine Frau für verrückt.
Die 2 m Schlauch und den Mora auf der Dachterrasse, kann ich noch mit Eco Friendly Cooling erklären :-)



btw das xtu ergebnis war bisher nicht reproduzierbar. Die Speichertimings sind da ziemlich auf Kante gewesen, aber scheint ziemlich guter run gewesen zu sein.
Hab bei hwbot keinen Skylake Quad unter wasser gefunden, der ein besseres Ergebnis hatte, an die 5.3 - 5.4 komm ich nicht ran und irgendwie lässt mich das Apex nicht mehr als 1.5v vcore einstellen, gibt es da einen Trick? Er steigt beim Booten immer aus mit vcore overvoltage :( Hoffentlich bleibt es noch ein paar Nächte schön Kalt :)


was hat denn die OC eSports Seite für ein riesen Problem ?
Da geht ja garnix mehr.

Zuletzt bearbeitet:
Warum stellst das nicht direkt im Win ein? Schau mal im ersten Post von Emi, da ist ein Tool verlinkt, TurboV Core heißt das, kannst alles einstellen und ist viel entspannter.

Wernersen schrieb:
Ein Top-Ergebnis für 5200/3866 :bigok:
Zum Vergrößern anklicken....

ja da geht was.
das war ja gestern nur mal so kurzer Mora test.

mahaudi's skylake
thor's apex
aerotrack's Trident z
Fischje's Watercool AGB-Pump
rawtoxin's Mo-Ra 2

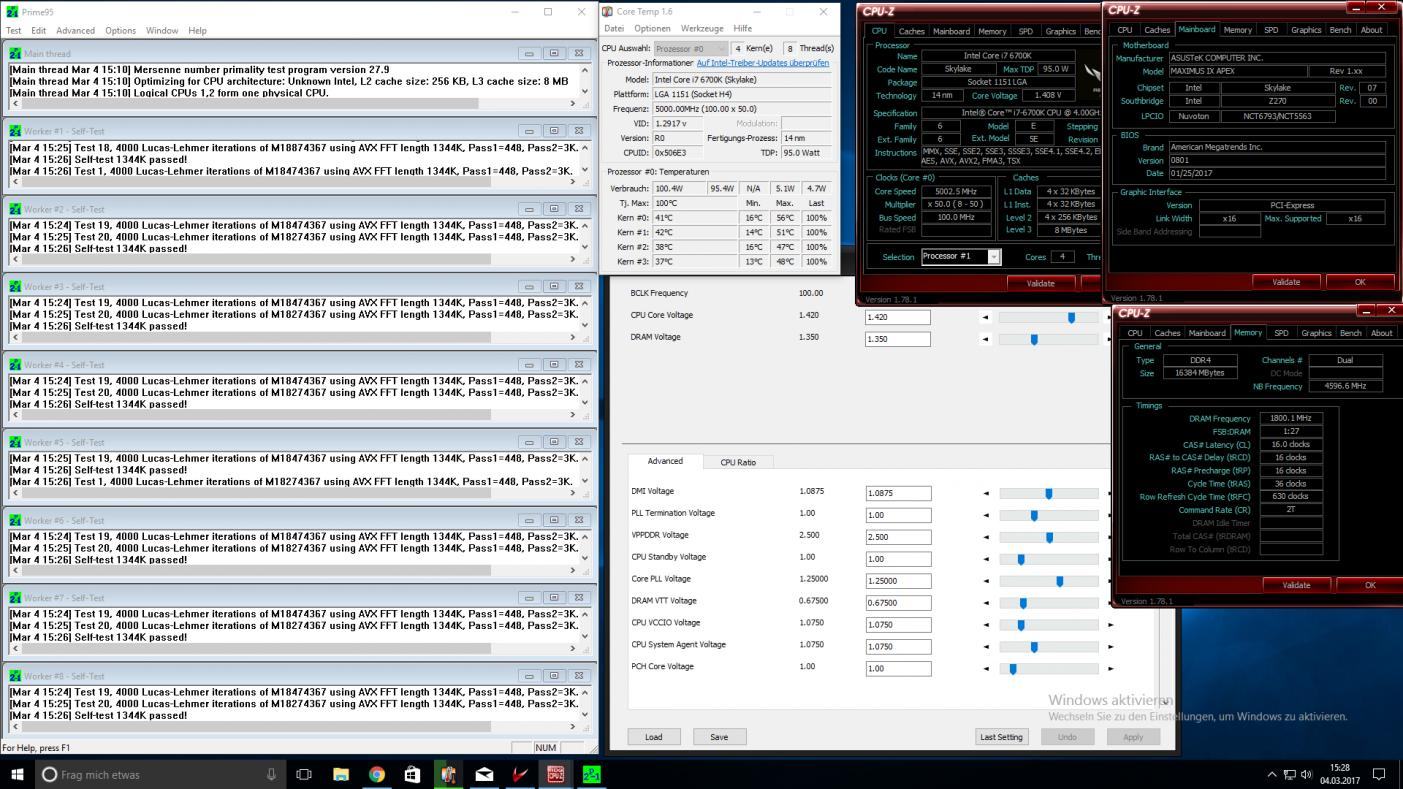

1344 _ 5.0_1.408_xmp.jpg

ich glaub die Teile passen zusammen :)
nette temps und ich glaub der skylake skaliert super, wenn er kalt ist, hatte ja mahaudi schon unter LN2 gezeigt.

die heatkiller IV ist aber auch meilen besser als mein x61 Kraken, da ist die bodenplatte auch richtig schön glatt und dann funzt es auch mit hydronaut.
der x61 hat das immer rausgepresst, weil der irgendwie in der mitte etwas höher ist und somit immer seitlich wegkippt, minimal aber immerhin.
da kann man nur mit wenig anpressdruck arbeiten und ja kein hydronaut.

Zuletzt bearbeitet:
bei 5.1 ghz und 1344k run wird es dann nicht mehr so einfach.
1.472v bei max 50 grad reicht nicht aus.
aber die temps scheinen echt noch gut zu sein.

Nein, die Temps sind schon sehr gut.

Zur Zeit kann ich nur mangels 7700K mit meinem geköpften 6700K vergleichen. Und der hat bei 5.1 GHz/1.516 VCore und 1344K mal eben 30° mehr auf der Anzeige.
Ebenfalls mit einem Heatkiller IV Pro und Mora 3. :fresse:

bei mir ist es ja auch ein Skylake.

ich bekomme die 5.1 aber nicht stabil, da bekomm ich immer random freezes. Könnte sein, dass er da noch ein bisschen mehr vcore benötig.

btw. ich habe herausgefunden wie man die Pumpe steuern kann. Q-Fan Controll muss auf Auto gestellt werden und nicht auf PWM. Die Pumpe kann dann UEFI geregelt werden.
Ich denke, dass ist bessere Lösung, als die Aquaero. Die Mora Lüfter müssen dann manuell gesteuert werden, die Aquaero wurde bei 2*3 120er mit jeweils 0.26A, also 2*0.78A auf 12 V schon komplett zu heiß.
Im Notbetrieb war die Pumpe wieder auf fullspeed.
So Kann ich die Pumpe halt nur im UEFI steuern bis Asus die Xpert Fan in der Ai Suite gefixt bekommt.

Ram OC macht sich immer besser auf dem Apex :)

linx auf 4.5ghz mit 4.4 cache und das Raja 4133 Profil, da muss ich aber noch die vcore u dram voltage trimmen. da ist noch bisschen luft.

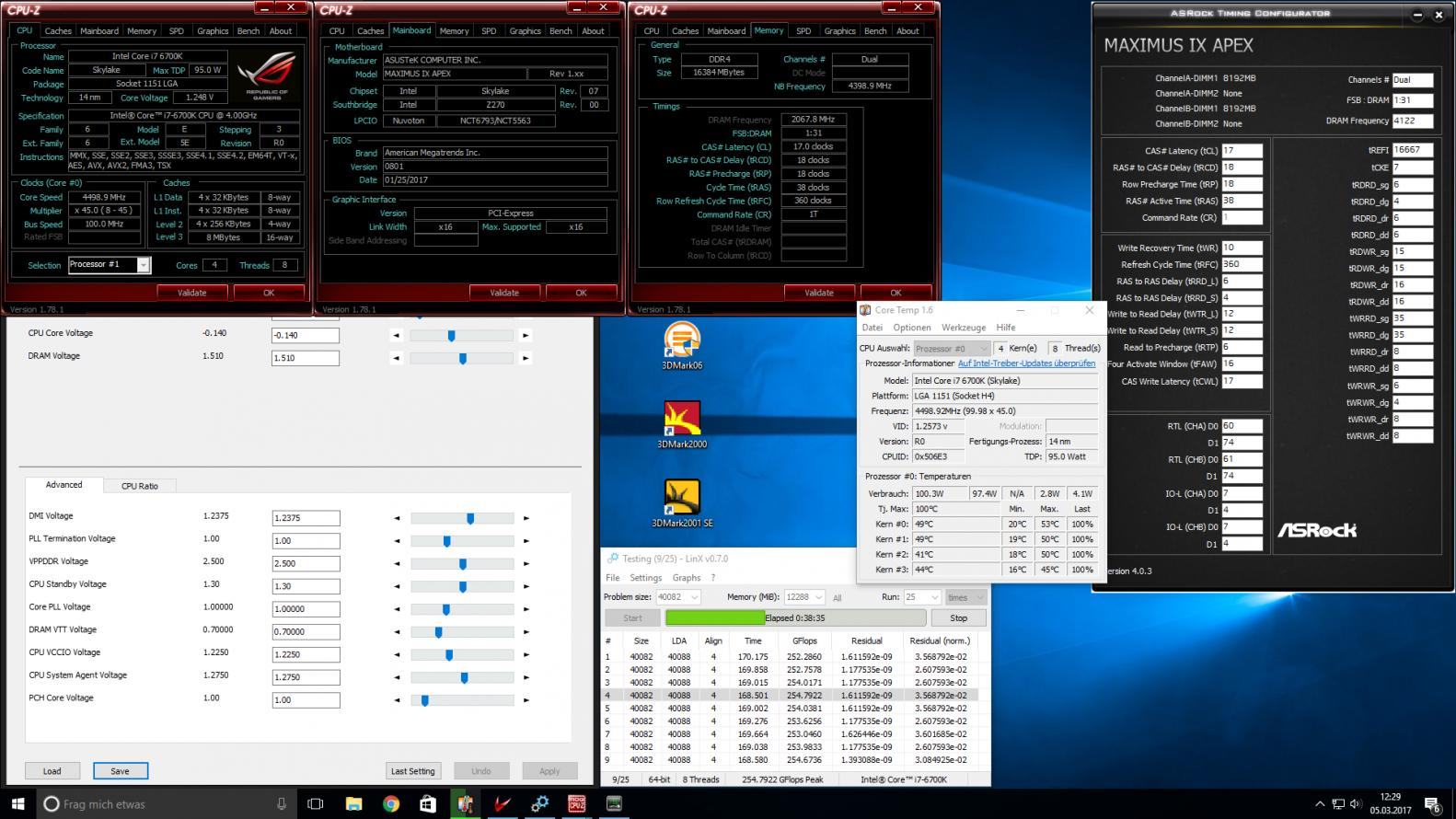

linx_ 4.5_1.248 _4133 raja.jpg

linx auf 5.0 ghz und 4.8 cache braucht dann einfach bisschen mehr voltage auf dem ram als bei 4.5

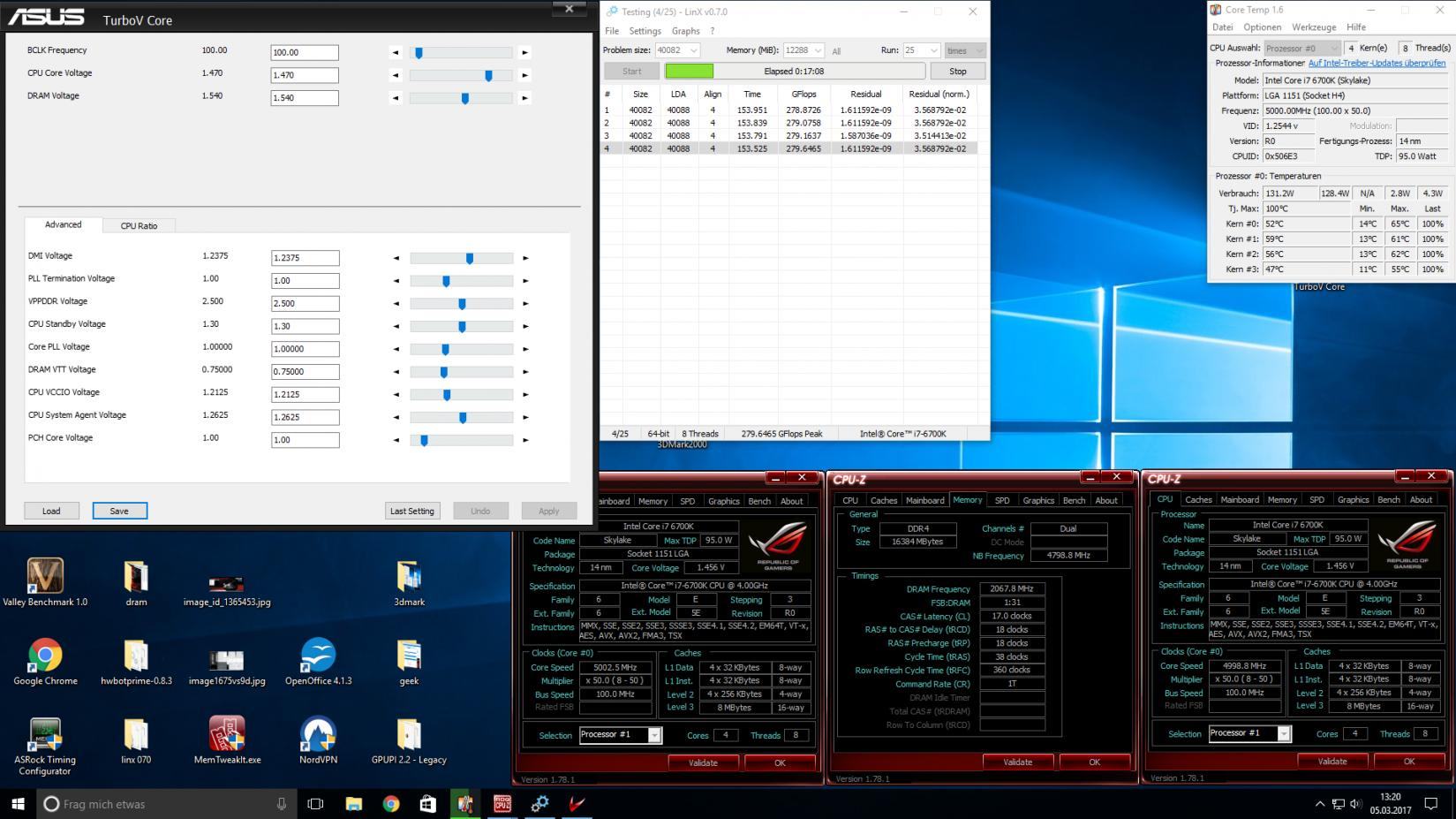

linx_ 5.0_1.456 _4133 raja.jpg

Zuletzt bearbeitet:
Wie? Kennst Du das noch nicht? :)

Ist noch nicht mal bei Geizhals gelistet. Dauert sicher noch...
Alle ASUS Ingenieure sind gerade in der AM4-Abteilung. :shot:

Oh,

auf den ersten Blick dachte ich, die haben einen Kassettenrecorder oben links eingebaut. :lol:
Ne, bitte nicht ab Werk mit so einem Kühlermonster drauf, damit kann ich gar nichts tun. :fresse:


Gruß

Heinrich

Punk Sods schrieb:
Oh,

auf den ersten Blick dachte ich, die haben einen Kassettenrecorder oben links eingebaut. [emoji38]
Ne, bitte nicht ab Werk mit so einem Kühlermonster drauf, damit kann ich gar nichts tun. :fresse:


Gruß

Heinrich
Zum Vergrößern anklicken....
Dachte ich mir auch :)

Gesendet von meinem XT1562 mit Tapatalk

Das Extreme entwickelt sich ja nun schon eine ganze Weile immer mehr in Richtung Gimmick bzw Machbarkeitsstudie. Deshalb war ein Modell wie das Apex wohl auch überfällig?

Erstaunlicherweise hat sich das ausgerechnet Gigabyte abgeschaut und mit der SOC Force Reihe einen ähnlichen Weg eingeschlagen. Sie hätten sich statt dessen -imo- vielleicht eher mal an einem würdigen Nachfolger für X58A-OC und Z87X-OC ohne den ganzen Firlefanz versuchen sollen.

Gerade mal 2 Cores mit HT auf 5.4Ghz auf dem Apex im HWbotPrime laufen lassen.

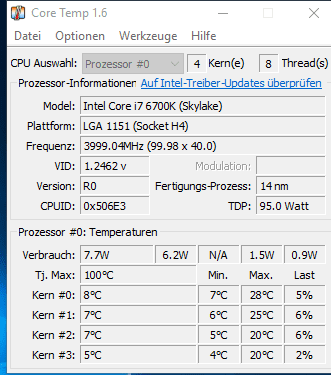

Wassertemperatur 5 grad, da werden die cores nichtmal 50 grad warm :)

Top, seh schon ein neuer auf Hwbot :d angefixed und kein zurück :d


Gesendet von iPhone mit Tapatalk

Ja, ein wenig :)
Kann ich bei hwbot Prime eigentlich cores ausschalten, dadurch steigert sich ja das Ergebnis pro core oder muss es dann zwingend ein i3 sein zB.
Damit so ein Ergebnisse für die Wettkämpfe zaehlt?

Gesendet von meinem XT1562 mit Tapatalk

-Nik- schrieb:
Meist ist limitiert je nach rules.


Gesendet von iPhone mit Tapatalk
Zum Vergrößern anklicken....
Hmm. Konnte da nichts finden. Denn ein i3-7350k ist ja quasi nix anderes als ein i7-7700k /2 :) man kommt aber mit der i7 nie an die Leistung eines i3, wenn du ihn nicht auf 2 cores limitiert, zumindest wenn dann im Ergebnis die Leistung pro core zählt. Siehe Rookie Rumble 41 hwbotprime.

Gesendet von meinem XT1562 mit Tapatalk

Zuletzt bearbeitet:
Hab ich habe gesehen:) nene. Es war nur eine theoretische Überlegung. Konnte in den rules nichts dazu finden.

Btw komm ich an meine xtu 1877 nicht mehr ran 1843 ist max mit 5.225ghz. das RAM Training ist ja echt purer zufall. Wenn er bei RTL io nicht 49/50/7/7 packt, kann ich sofort neustarten. Dann wird es super instabil. Fixieren geht aber auch nicht dann bleibt er bei PC 26 hängen. Also immer gleucksspiel beim Boot. Direkt nachschauen und neuer Versuch. Ich frag mich nur wie er mir mit 5.19 GHz 1877 gezaubert hat. Mist. Will das wieder haben.

Gesendet von meinem XT1562 mit Tapatalk

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
