[Sammelthread] ASUS ROG Maximus IX Apex - The New Hardcore (Z270)






[Sammelthread] ASUS ROG Maximus IX Apex

--- Produktseite | PDF-Handbuch | Preisvergleich ---





388055d1484583484-intel-union-point-mainboards-ft-200-series-chipset-news-reviews-specs-bilder-1561949-1.jpg


​
Spezifikationen


CPUIntel® for 7th/6th Generation Core i7 / i5 / i3 / Pentium / Celeron Processors
Supports Intel 14 nm CPU
* The Intel Turbo Boost Technology 2.0 support depends on the CPU types.
ChipsetIntel Z270
Memory2x DDR4, Non-ECC, Un-buffered DIMM, max. 32GB**
DDR4 4266/4133/4000/3866/3800/3733/3600/3500/3466/3400/3333/3300/3200/3000/2800/2666/2400(O.C.)/2133 MHz
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
** Anm. d. Verf.: bzw 64GB, sobald 16Gbit DDR4 ICs verfügbar sind
GraphicIntegrated Graphics Processor HD Graphics support
Multi-Monitor support : HDMI/DisplayPort ports
- HDMI 1.4b (up to 4096 x 2160 @ 24 Hz)
- DisplayPort 1.2 (up to 4096 x 2304 @ 60 Hz)
Maximum shared memory of 1024 MB
Multi-GPU Support (2-Way SLI, Quad-GPU SLI, 2-Way & 4-Way CrossfireX)
Expansion Slots2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 3.0/2.0 x16 (max at x4 mode)
2 x PCIe 3.0/2.0 x1
StorageIntel® Z270 Chipset :
Supports Intel Smart Response, Rapid Start , Smart Connect
Support Raid 0, 1, 5, 10
Intel Optane Memory Ready
LANIntel® I219V, 1 x Gigabit LAN Controller(s)
ASUS LAN Guard
Dual interconnect between the integrated Media Access Controller (MAC) and physical layer (PHY)
AudioROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- ESS ES9023P
- SupremeFX Shielding Technology
- Optical S/PDIF out port(s) at back panel
USB PortsIntel Z270 Chipset :
8 x USB 3.0 port(s)
Intel Z270 Chipset :
6 x USB 2.0 port(s)
ASMedia USB 3.1 controller :
2 x USB 3.1 port(s) (2 at back panel, Type-A + Type-C)
ROG Exclusive FeaturesROG RAMCache II
ROG CPU-Z
ROG CloneDrive
MemOK! Button
Slow Mode
CMOS button
Overwolf
ReTry Button
Safe Boot Button
Start Button
Reset Button
LN2 Mode
ROG Aura
- Aura Lighting Control
- Aura RGB Strip Headers
Extreme Engine Digi+ :
- MicroFine Alloy Chokes
- NexFET Power Block MOSFET
- 10K Black Metallic Capacitors
Mem TweakIt
UEFI BIOS features :
Special Features
5-Way Optimization by Dual Intelligent Processors 5
SafeDIMM slot
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Exclusive Features- MemOK!
- AI Suite 3
- Anti-Surge
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS USB BIOS Flashback
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-Connector
Gaming Aesthetics :
- 3D printing friendly
- AURA-RGB Lighting
Performance Optimization :
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control
Back I/O Ports1 x PS/2 keyboard (purple)
1x PS/2 mouse (green)
1x DisplayPort
1x HDMI
1x LAN (RJ45) port(s)
2x USB 3.1 (Type-A + Type-C)
6x USB 3.0
1x Optical S/PDIF out
1x Clear CMOS button(s)
1x USB BIOS Flashback Button(s)
5x Gold-plated audio jacks
Internal I/O Ports1x AAFP
2x RGB Header(s)
1x USB 3.0
3x USB 2.0
4x SATA 6Gb/s
1x CPU Fan
1x CPU OPT Fan
3x Chassis Fan
1x W_PUMP+
1x AIO_PUMP
1x W_Pump+ Header
1x AIO PUMP Header
1x W_IN header
1x W_OUT header
1x W_FLOW header
2x Thermal sensor connector
1x 24-pin EATX Power
2x 8-pin ATX 12V Power
1x EZ Plug connector(s) (4-pin Molex)
1x LN2 Mode switch(es)
1x LN2 Mode jumper(s)
1x Slow Mode switch(es)
1x Slow Mode jumper(s)
1x Reset button(s)
1x BIOS Switch button(s)
1x Clear CMOS button(s)
1x Safe Boot button
1x ReTry button
1x Start button
1x 14-1 pin TPM
1x 3D Mount screw port(s)
AccessoriesUser's manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x SLI HB BRIDGE(2-WAY-L)
1 x Q-Connector
1 x DIMM.2 extension card with 2 x M key (2242/2260/2280/22110, SATA & PCIE 3.0 x 4 mode)
1 x ROG coasters
Operating SystemWindows 10 64-bit
Windows 8.1 64-bit
Windows 7 32-bit
Windows 7 64-bit
Form FactorExtended ATX Form Factor
12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )

Special Features

ASUS Dimm.2 - Dual M.2 Mount Add-On Card

The DIMM.2 module has an exclusive design that accepts two M.2 drives vertically-mounted on a DDR4 interface. This allows a DRAM fan cooler to direct air towards the M.2 drives to prevent throttling.




​

BIOS
Bilder



Inoffizielle BIOS Versionen u.a. für Extrem-OC (Achtung: Nutzung auf eigene Gefahr!)

  • 0009 (for IGPU benching, higher voltage limits without LN2 Mode)
  • 0023 (0801 with USB over-current detection disabled)
  • 0026 (very early release)
  • 0088 (might fix CBB issues with CPU RSVD switch, BIOS behaves differently during POST with B-die + high voltage)
  • 0091 (0088 + updated Microcode for Core i3-7350K)
  • 0701 (recommended for general use)

News & Reviews

Hardwareluxx CPU-Kühler & RAM-Kompatibilitätsliste

1) CPU-Kühler


2) RAM


ASUS Memory QVL (PDF).​

Wer mir die Arbeit abnehmen möchte, kann seinen Eintrag gern direkt in diesem Format posten. Danke.​

Nützliche Links & Tipps (im Forum & im WWW)

1) Hardwareluxx


2) WWW (international)


3) Tips & Tricks


4) FAQ - Frequently Asked Questions

  • --> Deine Frage hier!

  • Q: Wie sind die Lüfter und Pumpenanschlüsse konfiguriert? Was ist die maximale Belastbarkeit pro Anschluss?
  • A: Die regulären Lüfteranschlüsse lassen manuell als PWM oder per Spannung geregelt konfigurieren. Die Belastbarkeiten im Überblick:


  • Q: Wie sind die PCI Express Slots angebunden?
  • A:

  • Q: Wo finde ich auf dem Board XYZ?
  • A: (zum vergrößern auf die Grafik klicken)

    ​



  • Q: Aus welchen Komponenten besteht und wie leistungsfähig ist das VRM des Apex?
  • A: Es handelt sich um eine 8+2 [2*4(CPU) + 2(iGFX)] & [+ 1(SA) + 1(IO)] Implementierung, mit einem digitalen IR IR35201/3 PWM Controller und zehn TI NexFET PowerBlocks vom Typ 87350D mit einem Rating von bis zu 40A pro Phase für CPU und iGFX.

    (Mosfets für SA/IO sind OnSemi NTMFS4C06B)

  • Q: Wie kann ich den Startvorgang des System beschleunigen?
  • A: Ich habe den Startvorgang bis zum Desktop mit dem M8G mit folgenden Einstellungen auf unter 10s reduzieren können. Diese scheinen analog auch für das Apex wirksam zu sein.

    Code:
    MRC Fast Boost [Enabled] [color=red]Vorher unbedingt die Speichereinstellungen auf Stabilität testen, da das Speicherretraining damit deaktiviert wird![/Color]
MCH Full Check [Disabled]
PCH Storage configuration Smart self test [Disabled]
CSM [Disabled] [color=red]Nur wenn ihr euer OS im UEFI Modus installiert habt.[/Color]
Option ROM Messages [Disabled]
Fast Boot [Enabled]
POST delay time [0]
Boot Logo [AUTO] oder [Full Screen]

  • Q: Kann man auf dem Maximus IX Apex Coffee Lake Prozessoren verwenden?
  • A: Offiziell ist dies von Intel nicht vorgesehen, es gibt aber einen relativ simplen Hardware+BIOS Mod, der dies ermöglicht. Dies wurde so auch schon von einigen Seiten wie hier Intel Core I9-9900K & Z270! @ overclockers.ru getestet. The_patchelor hat dazu eine Anleitung erstellt:
    APEX IX Coffeelake Mod
    Ohne zusätzliche Modifikationen an der CPU (weder SKT_OCC noch 2 Punkte isolieren) ;) nur Mainboard Mod notwendig.

    So hab ich es gemacht, Bilder sind von mir:

    die 2 Mods
    1x CPU Paqd Mod (SKT_OCC brücken)
    1x Bios brücken (löten, Silberleitlack, Bleistift oder einfach nur kurzschließen) damit wohl das "fremde" Bios drauf kann




    hier der Link zur Quelle
    jAlex@ro hat ein IX Bios aufgebohrt (XP geht damit)
    0084v2 (wohl ohne HT)

    jjxaker hat das Board quasi in ein X verwandelt (XP geht nicht)
    1602 mit HT
    Bios UPDATE

    Base: Asus Maximus X Apex for Maximus IX Apex@BIOS MOD 1602

    Support CPU: Skylake/Kaby Lake/Coffee Lake

    Latest Bios Microcode:

    Intel CPU SKL 0xC6, KBL 0x8E, CFL 8 Core 0x96 / 6 Core 0x96 / 4 Core 0x8E.
    Intel EFI RST 16.5.0.3492
    Intel VBIOS 1059/GOP 9.0.1080
    Intel Lan UNDI 0.0.19/Lan OROM 0.1.13/Lan GBE 0.5
    Intel ME Firmware 11.7.0.1129
    All Region DESC/ME/BIOS Unlock.

    All components of the board are working. including RGB Light, on-board graphics card, HT, PCI-e.

    To MOD flash through the ISP programmer or HW MOD USB Bios Flashback.

    Habe das 1602 einfach per USB Bios Flashback drauf gepackt. Beim ersten Start dreht das Bios 2 Runden und aktualisiert sich, dann habe ich noch den nicht vorhandenen 5G LAN Anschluss deaktiviert. Um das gemoddete 1602 downloaden zu können, müsst ihr im HWBOT Forum eingelogged sein.




    Hinweis zum Bios Flashback: Das Bios überschreibt euch die MAC, UUID und MB Serial.

    Lösung:
    -mit altem Bios zuvor oder mit Bios2 booten (SL oder KL CPU erforderlich...)
    -Universal Bios Backup Toolkit 2.0 suchen und downloaden (als Admin ausführen, Viruswarnung ignorieren... am besten mit einem temp. Windows arbeiten..)
    -Bios auslesen und abspeichern
    -FD44Editor verwenden um die MAC, UUID und Motherboard S/N auszulesen (vom backupBios)
    -1602 creative.rom auch mit FD44Editor öffnen und die Werte eintragen und abspeichern

    hier werden die Werte aus dem alten ins neue eingetragen...


    wieder als creative.rom speichern und auf einen USB Stick packen. BIOS wieder auf 1 umstellen und das korrigierte "persönliche" BIOS per USB Flashback laden

5) ASUS ROG Wallpaper


6) Wasserkühler (Mainboard)


​

WORK IN PROGRESS :angel:​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Oh das ist komisch. BIOS Switch u hinten Mal BIOS zurücksetzen?

Gesendet von meinem XT1562 mit Tapatalk

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Kotze auch gerade win10 wird ab und an mit 100% CPU Last total lahm da hilft nur zurücksetzen. Leider noch keinen Fehler entdeckt, ausser das meine erste SSD uralt leider gerade den Geist aufgibt und mit 20mb/s und 100% Auslastung kopiert. Das Problem der hohen CPU Auslastung verursacht das aber nicht. Hab das jetzt schon auf einer anderen Platte, komplett anderes System gesehen, gerade noch ein top20 timespy Ergebnis kurz darauf später keine 60fps in bf1 wegen 100 CPU Auslastung bei 5ghz.


So läuft wieder. Werde wohl Mal win7 antesten.
Faxen dicke von win 10.

Gesendet von meinem XT1562 mit Tapatalk

Zuletzt bearbeitet:
Bin grad auf der Arbeit und kann es nicht probieren...
Werde ich nachher noch probieren. Aber das das Brett gar nix außer Licht von sich gibt hatte ich noch nie :(

Auf dem AsRock hatte ich null Probleme mit WIN10, allerdings auch ohne übertakten ;)

Zuletzt bearbeitet:
Otto Riegel schrieb:
Bin grad auf der Arbeit und kann es nicht probieren...
Werde ich nachher noch probieren. Aber das das Brett gar nix außer Licht von sich gibt hatte ich noch nie :(

Auf dem AsRock hatte ich null Probleme mit WIN10, allerdings auch ohne übertakten ;)
Zum Vergrößern anklicken....
Wo du es gerade sagst hatte ich auf dem ocf auch noch nie. Bisher nur apex. Hmmm

Sicher irgend ein Powersave dreck. Aber selbst BIOS Default u zurücksetzen der Energiesparkacke null Effekt. 100% CPU last.

Gesendet von meinem XT1562 mit Tapatalk

Zuletzt bearbeitet:
ra773 schrieb:
Aber selbst BIOS Default u zurücksetzen der Energiesparkacke null Effekt. 100% CPU last.
Zum Vergrößern anklicken....
Hatte ich zu 1155 und 1150 Zeiten auch hin und wieder, das OS war einfach hinüber nach wiederholten RAM Fail-OC :fresse:

Irgendwo hab ich auch noch einen Screen von 32M @ 20+ Minuten bei 4.5GHz mit einem 4790K...

Zuletzt bearbeitet:
Was könnte ich noch machen, außer BIOS zurücksetzen? Wollte nachher das Brett mal ausbauen und auf dem Tisch versuchen zu starten...
Brauche ja nur das NT dazu. Alles andere steckt ja auf dem Mainboard.
Hattet ihr schon mal so eine Situation mit nem anderen Board?

emissary42 schrieb:
Hatte ich zu 1155 und 1150 Zeiten auch hin und wieder, das OS war einfach hinüber nach wiederholten RAM Fail-OC :fresse:

Irgendwo hab ich auch noch einen Screen von 32M @ 20+ Minuten bei 4.5GHz mit einem 4790K...
Zum Vergrößern anklicken....
Ja, denke auch das ich da etwas viele bsod heute hatte :)

Gesendet von meinem XT1562 mit Tapatalk

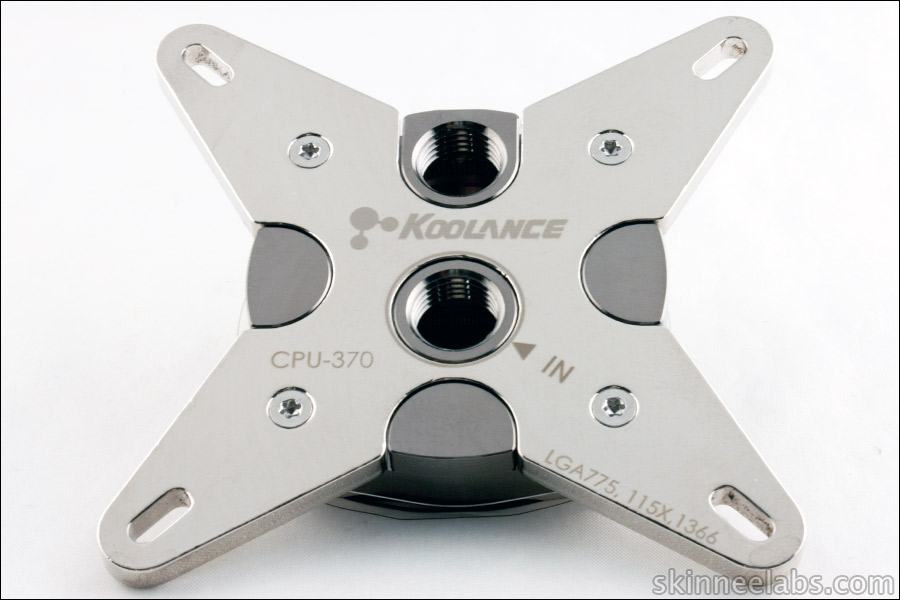

Ach ja, für die Liste der Wasserkühler. Der Koolance CPU 370 passt auf das Board. Sind noch ca. 5mm Luft zum ersten Speicherriegel ;)

Der hier... Hab bei deinem Link kein Bild ;)


Anhänge

  • CPU370a.jpg
    42,6 KB · Aufrufe: 64
Zuletzt bearbeitet:
Jupp, das passt Der ist soweit ich weiß auch EOL... Da gibt es schon einen 390er ;)

- - - Updated - - -

Hast du noch ne Idee zu meinem Problem vielleicht?

Jo, falls da, probiere mal ein anderes Netzteil.

Oder überprüfe zumindest die Stecker auf richtigen Sitz und stecke auch mal das 8 Pol Kabel in den anderen Anschluss.


Gruß

Heinrich

Den anderen Anschluss hatte ich schon. Das Netzteil war ne halbe Stunde eher noch intakt. Ist grad mal nen Monat alt und kein Billigteil.
Werde aber mal ein anderes testen. Hab zum Glück noch eins zu Hause liegen...

Ach man, kotzt mich richtig an der Mist :(

emissary42 schrieb:
Ich brauch nen Link für die Liste, Preisvergleich oder wenn nicht mehr gelistet reicht auch die Produktseite des Herstellers.

CPU-370 Water Block, Rev1.1 (AMD/Intel Processor) ?
Zum Vergrößern anklicken....
Der heatkiller iv passt je nach ram auch in beide Richtungen. Da steht geht nur 90 Grad gedreht. Ich hatte ihn Mal gedreht und das geht mit gskill Trident z, aber dann schleift er etwas am RAM entlang :) zur Not Mal 1 mm abflexen da ist genug Material an der Halterung :)
Mit corsair domintor wird das denke ich enger :)

Gesendet von meinem XT1562 mit Tapatalk

ra773 schrieb:
Der heatkiller iv passt je nach ram auch in beide Richtungen. Da steht geht nur 90 Grad gedreht.
Zum Vergrößern anklicken....
Also bei mir liegt der HK auf den Kondensatoren links neben dem Sockel auf, deswegen gehts nur horizontal.




Gesendet von meinem LG G5 mit Tapatalk

Was sind das für Anschlüsse, ganz ohne Überwurfmutter?

Chrisch schrieb:
Also bei mir liegt der HK auf den Kondensatoren links neben dem Sockel auf, deswegen gehts nur horizontal.


Gesendet von meinem LG G5 mit Tapatalk
Zum Vergrößern anklicken....
Hast du Mal Druck drauf gebracht. Bisschen Luft ist ja noch :) nee lass Mal gut sein ich hatte das vergessen das du das mit den Kondensatoren meinst.neben den RAM passt er ja :)

Gesendet von meinem XT1562 mit Tapatalk

Zuletzt bearbeitet:
Otto Riegel schrieb:
Den anderen Anschluss hatte ich schon. Das Netzteil war ne halbe Stunde eher noch intakt. Ist grad mal nen Monat alt und kein Billigteil.
Werde aber mal ein anderes testen. Hab zum Glück noch eins zu Hause liegen...

Ach man, kotzt mich richtig an der Mist :(
Zum Vergrößern anklicken....

Hatte mal ein ähnliches Problem mit einem Netzteil.
Das Mainboard wollte einfach nicht damit starten, obwohl die "Standby Discobeleuchtung" an war.


Gruß

Heinrich

Koolance CPU-370 eingetragen.

WWW Review: ASUS ROG Maximus IX Apex Review @ Play3r

@ra773: Bitte den Bilderquote in #739 entfernen und dies im Forum generell vermeiden. Wandelt statt dessen z.B. einfach die IMG in URL Tags um, damit der Bezug erhalten bleibt (Der Hinweis gilt auch für alle anderen).

ra773 schrieb:
Hast du Mal Druck drauf gebracht. Bisschen Luft ist ja noch :) nee lass Mal gut sein ich hatte das vergessen das du das mit den Kondensatoren meinst.neben den RAM passt er ja :)

Gesendet von meinem XT1562 mit Tapatalk
Zum Vergrößern anklicken....
Ne da ist keine Luft, das sieht nur so aus. Der Kühler liegt quasi schon schräg auf und somit nur auf dem Rand der Kondensatoren ;)
Dulcissima schrieb:
Ich meinte die Schlauchanschlüsse.
Zum Vergrößern anklicken....
Das sind normale Schlauchtüllen, genauen Hersteller müsste ich selbst erstmal nach gucken. Gibts bei Aquatuning ;)

Gesendet von meinem LG G5 mit Tapatalk

Zuletzt bearbeitet:
Und die halten den Schlauch fest genug ohne Überwurfmutter bzw. Schlauchschelle?

Zuletzt bearbeitet:
Soll zumindest so sein. Ich habe auch lieber verschraubte genommen. Habe hier aber auch ek fittings wo man noch eine Schelle drüber schieben kann das hält auch ohne.

Gesendet von meinem XT1562 mit Tapatalk

Chrisch schrieb:
Ne da ist keine Luft, das sieht nur so aus. Der Kühler liegt quasi schon schräg auf und somit nur auf dem Rand der Kondensatoren ;)

Das sind normale Schlauchtüllen, genauen Hersteller müsste ich selbst erstmal nach gucken. Gibts bei Aquatuning ;)

Gesendet von meinem LG G5 mit Tapatalk
Zum Vergrößern anklicken....
Hehe. Dann habe ich ihn ja richtig drauf ist ja so eh die bessere Variante.

Gesendet von meinem XT1562 mit Tapatalk

So, mal ein kleines Update von mir....

Habe jetzt mein AsRock wieder verbaut und der Rechner läuft wieder.
Das Apex macht einfach keinen Mux :( Habe auch nen anderes Netzteil probiert und keinen Erfolg damit.

Das wird wohl umgetauscht werden müssen. Hoffe ich kann nächste Woche dann ein intaktes Board einbauen. Muss jedes mal die Verschlauchung ändern, weil auf dem Asrock
die Grafikkarte einen Slot weiter unten sitzt.

@Dulcissima: Das müssten Schlautüllen von BP sein. Habe ich auch welche hier ;) Dort 16/10er Schlauch drauf. Den bekommt man nur noch runtergeschnitten.
https://www.caseking.de/bitspower-fitting-1-4-zoll-auf-id-11mm-matt-black-waad-195.html

Zuletzt bearbeitet:
Otto Riegel schrieb:
So, mal ein kleines Update von mir....

Habe jetzt mein AsRock wieder verbaut und der Rechner läuft wieder.
Das Apex macht einfach keinen Mux :( Habe auch nen anderes Netzteil probiert und keinen Erfolg damit.

Das wird wohl umgetauscht werden müssen. Hoffe ich kann nächste Woche dann ein intaktes Board einbauen. Muss jedes mal die Verschlauchung ändern, weil auf dem Asrock
die Grafikkarte einen Slot weiter unten sitzt.

@Dulcissima: Das müssten Schlautüllen von BP sein. Habe ich auch welche hier ;) Dort 16/10er Schlauch drauf. Den bekommt man dort nur runtergeschnitten.
Zum Vergrößern anklicken....
Wo hast denn du im asrOck die GK eingebaut. Nicht im 3x16 slot?

Gesendet von meinem XT1562 mit Tapatalk

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
