Sammelthread für die ASUS ROG Strix X670E Gaming WIFI Serie
In dem Thread geht es nur um die Strix x670E Serie. Andere Board Fragen haben hier nichts verloren, danke.




Herstellerseite: STRIX X670E-E / STRIX X670E-F / STRIX X670E-A / STRIX X670E-I

Support/Treiber/Bios (Hersteller): STRIX X670E-E / STRIX X670E-F / STRIX X670E-A / STRIX X670E-I

Support/Treiber/Bios (Alternative): STRIX X670E-E / STRIX X670E-F / STRIX X670E-A


Geizhals: STRIX X670E-E / STRIX X670E-F / STRIX X670E-A /
STRIX X670E-I

Geizhals Vergleich: Strix X670E-E/F/A/I

Bios Übersicht: AM5 AGESA/UEFI/BIOS Info & Laberthread

AM5 Laberthread: https://www.hardwareluxx.de/community/threads/amd-am5-lga1718-mainboard-info-laberthread.1311067/

ECO Mode Guide: https://www.overclock3d.net/reviews/cpu_mainboard/amd_eco_mode_guide_for_am5/1


Reviews:

Besonderheiten:
  • Optimiertes Kühlungsdesign: Massive VRM-Kühlkörper plus integrierte Aluminium-E/A-Abdeckung, hochleitfähiges Wärmeleitpad, L-förmige Heatpipe, M.2 Combo-Kühlkörper und M.2 Backplate für den PCIe® 5.0 M.2_1 Steckplatz, drei Onboard-M.2-Kühlkörper sowie ein massiver M.2-Kühlkörper als Zubehör
  • Übertaktungstechnologien: Dynamic OC Switcher, Ryzen Core Flex, Asynchroner Takt und PBO-Verbesserung
  • Hochleistungsnetzwerke: Onboard WiFi 6E, Intel® 2,5 Gb Ethernet und ASUS LANGuard
  • Branchenführendes Audio: ROG SupremeFX ALC4080 mit Savitech SV3H712 Verstärker, zusammen mit DTS® Sound Unbound und Sonic Studio III
  • Unübertroffene Personalisierung: ASUS-exklusive Aura Sync RGB-Beleuchtung, einschließlich eines RGB-Headers und drei adressierbaren Gen 2 RGB-Headern
  • DIY-freundliches Design: Einschalttaste, vormontiertes I/O Shield, PCIe Slot Q-Release, M.2 Q-Latch, Q-Code, Q-LED, BIOS FlashBack™, Clr CMOS Button, FlexKey, SafeSlot und SafeDIMM
  • Intelligente Steuerung: ASUS-exklusive Tools wie AI Cooling II, Two-Way AI Noise-Cancelation und AI Networking für eine einfache Konfiguration
  • Renommierte Software: 60-Tage-Testversion von AIDA64 Extreme und intuitives UEFI BIOS-Dashboard im Lieferumfang enthalten

Spezifikationen ROG STRIX X670E-E GAMING WIFI:

CPU​

AMD Socket AM5 for AMD Ryzen™ 7000 Series Desktop Processors*
* Refer to www.asus.com for CPU support list.

Chipset​

AMD X670

Memory​

4 x DIMM, Max. 128GB, DDR5
6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/
5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC and Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports AMD EXTended Profiles for Overclocking (EXPO™)
OptiMem II
* Supported memory types, data rate(Speed),
and number of DRAM module vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, Un-buffered DDR5 Memory supports
On-Die ECC function

Graphics​

1 x DisplayPort**
1 x HDMI® port***
**Supports max. 8K@60Hz as specified in DisplayPort 1.4.
***Supports 4K@60Hz as specified in HDMI 2.1.

Expansion Slots​

AMD Ryzen™ 7000 Series Desktop Processors
2 x PCIe 5.0 x16 slots (supports x16 or x8/x4 modes)
AMD X670 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)

Storage​

Total supports 4 x M.2 slots and 4 x SATA 6Gb/s ports*

AMD Ryzen™ 7000 Series Desktop Processors

M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode))

AMD X670 Chipset
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports

*AMD RAIDXpert2 Technology supports both NVMe RAID 0/1/10 and SATA RAID 0/1/10.

Ethernet​

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth​

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth v5.2
* WiFi 6E 6GHz regulatory may vary between
countries, and function will be ready in Windows 11 or later.
**The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications

USB​

Rear USB (Total 13 ports)
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
12 x USB 3.2 Gen 2 ports (10 x Type-A + 2 x
USB Type-C®)

Front USB (Total 9 ports)
1 x USB 3.2 Gen 2x2 connector
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
3 x USB 2.0 headers support additional 6 USB 2.0 ports

Audio​

ROG SupremeFX 7.1 Surround Sound High
Definition Audio CODEC ALC4080
- Impedance sense for front and rear
headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback
output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback

Audio Features
- Audio Shielding
- Savitech SV3H712 AMP
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
* A chassis with an HD audio module in the
front panel is required to support 7.1 Surround Sound audio output.

Back Panel I/O Ports​

1 x USB 3.2 Gen 2x2 port (1 x Type-C®)
12 x USB 3.2 Gen 2 ports (10 x Type-A, 2 x USB
Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® 2.5Gb Ethernet port
5 x Gold-plated audio jacks*
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button
*The rear panel Lime (Line out) port does not support spatial audio. If you wish to use spatial audio make sure to connect your audio output device to the audio jack on the front panel of your chassis.

Internal I/O Connectors​

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
5 x 4-pin Chassis Fan header
Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector
Storage related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports
additional 2 USB 3.2 Gen 1 ports
3 x USB 2.0 headers support additional 6 USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 headers
1 x AURA RGB header
1 x Alteration Mode Switch
1 x CPU Over Voltage jumper
1 x Front Panel Audio header (AAFP)
1 x Start button
1 x 20-3 pin System Panel header with Chassis intrude function
1 x Thermal Sensor header
1 x Thunderbolt™ header

Special Features​

Extreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA
[white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink backplate
- M.2 heatsink
- VRM heatsink design
- Massive M.2 Heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM
AURA Sync
- AURA RGB header
- Addressable Gen 2 headers

Software Features​

ROG Exclusive Software
- GameFirst VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio Virtual
Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- Anti-virus software
ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (60 days free trial)
- AURA Creator
- AURA Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving
- Two-Way AI Noise Cancellation
AI Suite 3
- TPU
- DIGI+ VRM
- Turbo app
- PC Cleaner
MyAsus
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
Dynamic OC Switcher
FlexKey

BIOS​

256 MbFlash ROM, UEFI AMI BIOS

Manageability​

WOL by PME, PXE

Accessories​

Cables
2x SATA 6Gb/s cables
Additional Cooling Kit
1 x Thermal pad for M.2
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x Massive M.2 Heatsink
1 x M.2 Q-Latch package for M.2 backplate
1 x M.2 Q-Latch package
1 x ROG Graphics card holder
2 x Rubber Packages for M.2
1 x Rubber Package for M.2 backplate
1 x ROG key chain
1 x ROG Strix sticker
1 x ROG Strix thank you card
Documentation
1 x User guide

Operating System​

Windows® 11 64-bit, Windows 10 64-bit

Form Factor​

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Spezifikationen ROG STRIX X670E-F GAMING WIFI:

CPU​

AMD Socket AM5 for AMD Ryzen™ 7000 Series Desktop Processors*

* Refer to www.asus.com for CPU support list.

Chipset​

AMD X670

Memory​

4 x DIMM, Max. 128GB, DDR5 6400+(OC)/6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC andNon-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports AMD EXTended Profiles for Overclocking (EXPO™)
OptiMem II
* Supported memory types, data rate(Speed), and number of DRAM module vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, Un-buffered DDR5 Memory supports
On-Die ECC function

Graphics​

1 x DisplayPort*
1 x HDMI® port**
* Supports max. 8K@60Hz as specified in DisplayPort 1.4.
**Supports max. 4K@60Hz as specified in HDMI 2.1.

Expansion Slots​

AMD Ryzen™ 7000 Series Desktop Processors*
1 x PCIe 5.0 x16 slots (supports x16 mode)
AMD X670 Chipset**
1 x PCIe 4.0 x16 slot (supports x4 mode)
1 x PCIe 3.0 x1 slot
* Please check PCIe bifurcation table in support site (https://www.asus.com/support/FAQ/1037507/).

Storage​

Total supports 4 x M.2 slots and 4 x SATA 6Gb/s ports*
AMD Ryzen™ 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280
(supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280
(supports PCIe 5.0 x4 mode)
AMD X670 Chipset
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
*AMD RAIDXpert2 Technology supports both PCIe RAID 0/1/10 and SATA RAID 0/1/10.

Ethernet​

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth​

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band
Bluetooth v5.2
* WiFi 6E 6GHz regulatory may vary between countries.

USB​

Rear USB (Total 12 ports)
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
9 x USB 3.2 Gen 2 ports (7 x Type-A + 2 x USB Type-C®)
2 x USB 2.0 ports
Front USB (Total 7 ports)
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Audio​

ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback"
Audio Features
- Audio Shielding
- Savitech SV3H712 AMP
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover

Back Panel I/O Ports​

1 x USB 3.2 Gen 2x2 port (1 x Type-C®)
9 x USB 3.2 Gen 2 ports (7 x Type-A, 2 xUSB Type-C®)
2 x USB 2.0 ports
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® 2.5Gb Ethernet port
5 x Gold-plated audio jacks*
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button
*The rear panel Lime (Line out) port does not support spatial audio. If you wish to use spatial audio make sure to connect your audio output device to the audio jack on the front panel of your chassis.

Internal I/O Connectors​

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
5 x 4-pin Chassis Fan headers
Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector
Storage related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports USB
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
3 x Addressable Gen 2 headers
1 x Aura RGB header
1 x CPU Over Voltage jumper
1 x Front Panel Audio header (AAFP)
1 x 20-3 pin System Panel header with
Chassis intrude function
1 x Thermal Sensor header
1 x Thunderbolt™ (USB4®) header

Special Features​

Extreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA
[white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsinks
- M.2 heatsink backplate
- VRM heatsink design
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM
Aura Sync
- Aura RGB header
- Addressable Gen 2 headers

Software Features​

ROG Exclusive Software
- GameFirst VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio Virtual
Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- Anti-virus software
ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (60 days free trial)
- Aura Creator
- Aura Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving
- Two-Way AI Noise Cancellation
AI Suite 3
TPU
DIGI+ VRM
Turbo app
PC Cleaner
MyAsus
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
Dynamic OC Switcher
FlexKey

BIOS​

256 Mb Flash ROM, UEFI AMI BIOS

Manageability​

WOL by PME, PXE

Accessories​

Cables
2 x SATA 6Gb/s cables
Additional Cooling Kit
1 x Thermal pad for M.2
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Q-Latch package for M.2 backplate
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
2 x Rubber Packages for M.2
1 x Rubber Package for M.2 backplate
Documentation
1 x User guide

Operating System​

Windows® 10 64-bit, Windows® 11 64-bit

Form Factor​

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Spezifikationen ROG STRIX X670E-A GAMING WIFI:

CPU​

AMD Socket AM5 for AMD Ryzen™ 7000 Series Desktop Processors*
* Refer to www.asus.com for CPU support list.

Chipset​

AMD X670

Memory​

4 x DIMM, Max. 128GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC and Non-ECC, Un-buffered Memory*
Dual Channel Memory ArchitectureSupports AMD EXTended Profiles for Overclocking (EXPO™)OptiMem II
* Supported memory types, data rate(Speed), and number of DRAM module vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, Un-buffered DDR5 Memory supports On-Die ECC function

Graphics​

1 x DisplayPort*
1 x HDMI® port**
* Supports max. 8K@60Hz as specified in DisplayPort 1.4.
** Supports Supports 4K@60Hz as specified in HDMI 2.1.
*** VGA resolution support depends on processors' or graphic cards' resolution.

Expansion Slots​

AMD Ryzen™ 7000 Series Desktop Processors
1 x PCIe 5.0/4.0/3.0 x16 slot

AMD X670 Chipset
1 x PCIe 4.0/3.0 x16 slot (supports x4 mode)
1 x PCIe 3.0 x1 slot

Storage​

Total supports 4 x M.2 slots and 4 x SATA 6Gb/s ports*

AMD Ryzen™ 7000 Series Desktop Processors

M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)

AMD X670 Chipset
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
*AMD RAIDXpert2 Technology supports both NVMe RAID 0/1/10 and SATA RAID 0/1/10

Ethernet​

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth​

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth v5.2
* WiFi 6E 6GHz regulatory may vary between countries, and function will be ready in Windows 11 or later.

USB​

Rear USB (Total 12 ports)
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x USB 3.2 Gen 1 port (1 x Type-A)
2 x USB 2.0 ports (2 x Type-A)

Front USB (Total 7 ports)
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C® )
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports

Audio​

ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
- Impedance sense for front and rear headphone outputs
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback
Audio Features
- SupremeFX Shielding Technology
- Savitech SV3H712 AMP
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover

Back Panel I/O Ports​

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
8 x USB 3.2 Gen 2 ports (7 x Type-A, 1 x USB Type-C®)
1 x USB 3.2 Gen 1 port (1 x Type-A)
2 x USB 2.0 ports (2 x Type-A)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I225-V 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button

Internal I/O Connectors​

Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
5 x 4-pin Chassis Fan headers

Power related
1 x 24-pin Main Power connector
2 x 8-pin +12V Power connector
Storage related
4 x M.2 slots (Key M)
4 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C® )
1 x USB 3.2 Gen 1 header supports additional
2 USB 3.2 Gen 1 ports2 x USB 2.0 headers support additional 4 USB 2.0 ports

Miscellaneous
3 x Addressable Gen 2 headers
1 x Aura RGB header
1 x CPU Over Voltage jumper
1 x Front Panel Audio header (AAFP)
1 x 20-3 pin System Panel header with Chassis intrude function
1 x Thermal Sensor header
1 x Thunderbolt™ header

Special Features​

Extreme Engine Digi+
- 5K Black Metallic Capacitors

ASUS Q-Design
- M.2 Q-Latch
- PCIe Slot Q-Release
- Q-DIMM- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot

ASUS Thermal Solution
- M.2 heatsink backplate
- M.2 heatsink
- VRM heatsink design

ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Clear CMOS button
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM

AURA Sync
- AURA RGB header
- Addressable Gen 2 headers

Software Features​

ROG Exclusive Software
- GameFirst VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- Anti-virus software

ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (60 days free trial)
- AURA Creator
- AURA Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving
- Two-Way AI Noise Cancellation
AI Suite 3
- TPU
- DIGI+ VRM
- Turbo app
- PC Cleaner
MyAsus
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
FlexKey

BIOS​

256 Mb Flash ROM, UEFI AMI BIOS

Manageability​

WOL by PME, PXE

Accessories​

Cables
2 x SATA 6Gb/s cables

Additional Cooling Kit
1 x Thermal pad for M.2

Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Q-Latch packages for M.2 backplate
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix sticker
1 x ROG Strix thank you card
2 x Rubber Packages for M.2
1 x Rubber Package for M.2 backplate

Documentation
1 x User guide

Operating System​

Windows® 11, Windows® 10 64-bit

Form Factor​

ATX
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Spezifikationen ROG STRIX X670E-I GAMING WIFI:

CPU​

AMD Socket AM5 for AMD Ryzen™ 7000 Series Desktop Processors*
* Refer to www.asus.com for CPU support list.

Chipset​

AMD X670

Memory​

2 x DIMM, Max. 64GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800MHz ECC and Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports AMD EXTended Profiles for Overclocking (EXPO™)
OptiMem II
* Supported memory types, data rate(Speed), and number of DRAM module vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, Un-buffered DDR5 Memory supports On-Die ECC function

Graphics​

1 x HDMI® port*
2 x USB4® ports support USB Type-C® display
outputs**
*Supports 4K@60Hz as specified in HDMI
2.1.
** VGA resolution support depends on
processors' or graphic cards' resolution.

Expansion Slots​

AMD Ryzen™ 7000 Series Desktop Processors
1 x PCIe 5.0 x16 slot(s)

Storage​

Total supports 2 x M.2 slots and 2 x SATA 6Gb/s ports*
AMD Ryzen™ 7000 Series Desktop Processors

M.2_1 slot (Key M), type 2280(supports PCIe 5.0 x4 mode)
AMD X670 Chipset
M.2_2 slot (Key M), type 2242/2260/2280
(supports PCIe 4.0 x4 mode)
2 x SATA 6Gb/s ports****
*AMD RAIDXpert2 Technology supports both
NVMe RAID 0/1 and SATA RAID 0/1.
**** Install ROG FPS-II Card to support 2 x
SATA 6Gb/s ports

Ethernet​

1 x Intel® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth​

Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth v5.2
* WiFi 6E 6GHz regulatory may vary between
countries, and function will be ready in Windows 11 or later.

USB​

Rear USB (Total 10 ports)
2 x USB4® port(s) with Intel® JHL8540 USB4®
controller (2 x USB Type-C®)
5 x USB 3.2 Gen 2 port(s) (5 x Type-A)
3 x USB 2.0 port(s) (3 x Type-A)
Front USB (Total 3 ports)
1 xUSB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header(s) support(s)
additional 2 USB 3.2 Gen 1 ports
ROG STRIX HIVE (Total 2 ports)
1 x USB 3.2 Gen 2 port(s) (1 x USB Type-C®)
1 x USB 2.0 port(s) (1 x Type-A)
ROG FPS-II C (Total 3 ports)
2 x USB 2.0 header(s) additional 3 USB 2.0
ports**

Audio​

ROG High Definition Audio CODEC ALC4050
- Supports: Jack-detection
- High quality 118 dB SNR stereo playback output and 94 dB SNR recording input
- Supports up to 32-Bit/384 kHz playback
Audio Features
- ROG Hyper-Grounding Technology
- ESS® SABRE9260Q DAC
- Silver-plated audio jacks
- Optical S/PDIF out port & USB Type-C® port with indepent power solution
- Dedicated audio PCB layers
*All audio functions on ROG STRIX X670E-I GAMING WIFI are supported through ROG STRIX HIVE

Back Panel I/O Ports​

2 x USB4® port(s) with Intel® JHL8540 USB4®
controller (2 x USB Type-C®)
5 x USB 3.2 Gen 2 port(s) (5 x Type-A) (1
port supports ROG STRIX HIVE)
3 x USB 2.0 port(s) (3 x Type-A)
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I225-V 2.5Gb Ethernet port

Internal I/O Connectors​

Fan and Cooling related
1 x 4-pin CPU Fan header(s)
1 x 4-pin AIO Pump header(s)
1 x 4-pin Chassis Fan header(s)
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
USB
1 x USB 3.2 Gen 2 connector (support(s) USB
Type-C® )
1 x USB 3.2 Gen 1 header(s) support(s)
additional 2 USB 3.2 Gen 1 ports
Miscellaneous
1 x Addressable Gen 2 header(s)
1 x AURA RGB header(s)
1 x RTC Battery header
1 x Thermal Sensor header
1 x 2 pin Power_BTN header
2 x USB Type-C® connectors to Install ROG
FPS-II card*
ROG FPS-II card
2 x SATA 6Gb/s ports
1 x CPU Over Voltage jumper
1 x Clear CMOS header
1 x Front Panel header
1 x Alteration mode switch
2 x USB 2.0 header(s) support(s) additional
3 USB 2.0 ports

Special Features​

Extreme Engine Digi+
-5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
- Aluminum backplate
- M.2 Chipset Fan
- VRM heatsink design
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
- SafeDIMM
AURA Sync
- AURA RGB header(s)
- Addressable Gen 2 header(s)
ROG STRIX HIVE
1 x USB Type-C® connects to Motherboard
1 x USB 3.2 Gen 2 port(s) (1 x USB Type-C®)
1 x USB 2.0 port(s) (1 x Type-A with BIOS
FlashBack™)
1 x Headphone jack with Mic in
1 x Mic in jack with Optical S/PDIF out
1 x EZ mode PBO button
1 x FlexKey button
1 x BIOS FlashBack™ button
1 x Volume Control Knob with Mute Button
Q-LED (CPU [red], DRAM [yellow], VGA
[white], Boot Device [yellow green])

Software Features​

ROG Exclusive Software
- GameFirst VI
- ROG CPU-Z
- Sonic Studio III + Sonic Studio Virtual
Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- Anti-virus software
ASUS Exclusive Software
Armoury Crate
- AIDA64 Extreme (60 days free trial)
- AURA Creator
- AURA Sync
- Fan Xpert 4 (with AI Cooling II)
- Power Saving
- Two-Way AI Noise Cancellation
AI Suite 3
- TPU
- DIGI+ VRM
- Turbo app
- PC Cleaner
MyAsus
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
Dynamic OC Switcher
FlexKey

BIOS​

256 Mb Flash ROM, UEFI AMI BIOS

Manageability​

WOL by PME, PXE

Accessories​

Cables
2 x SATA 6Gb/s cables
1 x ROG USB2.0 splitter cable
1 x Panel Cable
ROG FPS-II Card
1 x ROG FPS-II Card
ROG STRIX HIVE
1 x ROG STRIX HIVE
1 x USB Type-C® power connection cable
Additional Cooling Kit
1 x Thermal pad for M.2
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x Rubber Package(s) for M.2
1 x Q-Latch package(s) for M.2
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x User guide

Operating System​

Windows® 11, Windows® 10 64-bit

Form Factor​

Mini-ITX Form Factor
6.7 inch x 6.7 inch( 17cm x 17cm)

FAQ:

Q: Wie Windows 11 22H2 installieren wenn LAN nicht erkannt wird?
A: Siehe Lösung von Asus.

Q: Im Geräte-Manger ist ein unbekanntes Gerät?
A: es handelt sich um den "Thunderbolt" (AMD I2C). Treiber

Q: Kann man das Memory Training abschalten?
A: ja in dem man in BIOS "Context Restore" auf enable stellt. Wichtig bei Context Restore, erst einschalten wenn das Ram Training 1x gemacht wurde

Tipps:
Empfohlene zusatzeinstellungen für RAM ab 6000Mhz:
1x Ram Training machen lassen, danach Context Restore aktivieren und Memory Power Down (wird automatisch aktiviert ab Bios 1004). Medium Load Boostit sollte man auch aktivieren was die Stabilität erhöht.


Sollten Änderungen oder Ergänzungen gewünscht sein bitte Informiert mich.


Anhänge

  • Strix-A.jpg
    88,9 KB · Aufrufe: 695
  • Strix-E.jpg
    28,7 KB · Aufrufe: 595
  • Strix-F.jpg
    135,8 KB · Aufrufe: 507
  • Strix-A.png
    128,7 KB · Aufrufe: 427
  • Strix-E.png
    149,1 KB · Aufrufe: 365
  • Strix-F.png
    124,8 KB · Aufrufe: 363
  • Screenshot 2022-11-07 092727.png
    Screenshot 2022-11-07 092727.png
    152,3 KB · Aufrufe: 326
  • Screenshot 2022-11-07 095054.png
    Screenshot 2022-11-07 095054.png
    83,4 KB · Aufrufe: 311
  • Neues Bild.png
    Neues Bild.png
    511,8 KB · Aufrufe: 678
Zuletzt bearbeitet:
Im BIOS kann ich bei der Lüftersteuerung CPU oder CPU Package wählen bei der Temperatur Auswahl. CPU Package wäre ja die wärme Quelle oder? Leider kann man bei Asus nicht GPU wählen daher würde ich für alle Lüfter CPU Package wählen oder spricht was dagegen?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
hab ich auch so eingestellt 😇

Hallo,

hat das von euch schon jemand mal probiert?
Wenn er diese Einstellung im Bios hat, Core Flex!
Habe das ASUS ROG Strix X670E-E Board und da ist es auch im Bios mit drin.
Ab Minute 14 geht es los.


eCLK Mode Asynchronous mode
BCLK1 Frequency - 100
BCLK2 Frequency for CPU CLK - 101
Da geht er in das Bios Menü Core Flex rein.
Welchen Programm oder mit mehre. Kann man die max Spannung vom CPU raus bekommen?
Mit Prime 95 bin ich CPU Gesamt Leistung auf 258 Watt gekommen.
Das hatte mir HWinfo angezeigt.
Gruß Enrico

Zuletzt bearbeitet:
Soweit mir bekannt ist die Core Flex Funktion nur für die 3D CPUs interessant

Er hat da auch nur ein 7950x, ohne x3D.
Ich habe bei mir da mals rein geschaut, in Core Flex Menü. Da gibt es noch ein unter Menü für die x3D. Wenn man da rein möchte, muss man es noch mal bestätigen. Das man einen x3D hat.

Dann mal "ran an den Speck" :-) probier mal aus und berichte

ich komme da erstmal nicht zu - habe heute neuen RAM bekommen G.Skill 6600 CL34 A-Die und bin erstmal beschäftigt bei dem das maximum rauszuholen bei 6000 MHz

Werde ich machen! :-)
Erst mal mein Curve Optimizer fertig machen. Geht glaube zum Ende zu. 8-)
Dann die Max Watt und Temperatur für den CPU ausloten. Für die Funktion des Core Flex Menü.
Habe raus bekommen, was ich für RAM habe.
Hast du eine gute Einstellung für G.Skill 6000 CL30 A-Die?
Oder wie geht man das an, mit den RAM?

Gruß Enrico

Ja super, hab gerade mein Rechner umgebaut auf eben dieses mainboard und sehe da LAN geht nicht… ich könnt so brechen, lan Stecker ist drin, hinten am Port leuchtet auch was aber Windows erkennt da nix

Mal blöd gefragt. Treiber hast du versucht zu installieren?

Ja super, hab gerade mein Rechner umgebaut auf eben dieses mainboard und sehe da LAN geht nicht… ich könnt so brechen, lan Stecker ist drin, hinten am Port leuchtet auch was aber Windows erkennt da nix
da wird halt einfach der entsprechende LAN Treiber fehlen - runterladen, auf einen USB Stick packen und installieren

Ja super, hab gerade mein Rechner umgebaut auf eben dieses mainboard und sehe da LAN geht nicht… ich könnt so brechen, lan Stecker ist drin, hinten am Port leuchtet auch was aber Windows erkennt da nix
Ist echt doof gemacht .
Musste bei der Win Installation direkt den Treiber selbst installieren vom USB.

das ist jetzt aber auch kein Mainboard Problem

Microsoft hat einfach keine passenden Treiber im Installationsmedium inkludiert

War früher ganz normal 😇

das ist jetzt aber auch kein Mainboard Problem

Microsoft hat einfach keine passenden Treiber im Installationsmedium inkludiert

War früher ganz normal 😇
Ja dennoch blöd ist inzwischen über ein halbes Jahr her das das noch nicht gefixt wurde ist echt traurig .

Es ist auch traurig, dass man beim installieren von Windows 11 ohne MS Account über Konsolenbefehle rumtricksen muss, damit man die Option "Ich habe kein Internet" angeboten bekommt... interessiert Microsoft nicht :d

Vielleicht werden die von Intel geschmiert

Habe mal mein max Strom und Temperatur ermittelt!


CPU PTT - 251,53 = 252 Watt
CPU Gesamt Leistung Aufnahme - 247,67 = 248 >Watt
CPU CCD1 - 87,5 Grad
CPU CCD2 - 97,5 Grad

Warum jetzt der CCD2 10 Grad mehr hat, das weiß ich nicht! Da muss ich mir noch mal die Wärmeleitpaste anschauen. Vielleicht hat da was nicht hin.
Habe mir mal die Kryonaut Extreme bestellt. zum wechseln.

Bei eCLK Mode auf Asynchronous mode
BCLK1 Frequency - 100.000
BCLK2 Frequency for CPU CLK only - 101.000


Würde das so bei Core Flex Menü einstellen.

Algorithm 1- Enabled
Algorithm 1 Condition - CPU Temperature
Algorithm 1 Action - Package Power Limit Fast
Level 1 Threshold Value - 85
Level 2 Threshold Value - 91
Level 1 Action Value - 255 W
Level 2 Action Value - 250 W
Level 3 Action Value - 245 W

Algorithm 2 - Enabled
Algorithm 2 Condition - CPU Temperature
Algorithm 2 Action - ECLK ASynch BCLK
Level 1 Threshold Value - 85
Level 2 Threshold Value - 92
Level 1 Action Value - 101
Level 2 Action Value - 100
Level 3 Action Value - 100


Gruß Enrico

nachdem die Corsair Vengeance 32GB Kit DDR5-6000 einfach nicht mit DDR5-6000 laufen wollten, laufen die Trident Z5 Neo DDR5-6000 sofort ohne Probleme, und nun bin ich mit dem Brett zufrieden :d

nachdem die Corsair Vengeance 32GB Kit DDR5-6000 einfach nicht mit DDR5-6000 laufen wollten, laufen die Trident Z5 Neo DDR5-6000 sofort ohne Probleme, und nun bin ich mit dem Brett zufrieden :d
hab zwar die corsair vengeance 32gb mit 5600 hab die aber ohne probleme auf 6000 bekommen welches bios hast du denn installiert?

das aktuellste, naja mir jetzt auch egal :d hab die Dinger wieder verkauft. mit 5600 sind die ohne Probleme gelaufen, aber ich kaufe mir ja nicht umsonst die 6000er sind die Hynix gut ? oder ist Samsung eher besser ?

Zuletzt bearbeitet:
das aktuellste, naja mir jetzt auch egal :d hab die Dinger wieder verkauft. mit 5600 sind die ohne Probleme gelaufen, aber ich kaufe mir ja nicht umsonst die 6000er sind die Hynix gut ? oder ist Samsung eher besser ?
Hynix A Die versuchen zu bekommen ansonsten M -Die

Bei meinen RAM steht Dram Manuf. SK Hynix

Bei meinen RAM steht Dram Manuf. SK Hynix
direkt auf deinem Gskill RAM sind Aufkleber:



die Zeile über dem Strichcode ist interessant bzgl. A-Die oder M-Die

auf dem Bild siehst du 821M - also M-Die in diesem Fall

auf meinem anderen Kit steht 820A - dann also A-Die

der letzte Buchstabe ist also ausschlaggebend

Zuletzt bearbeitet:

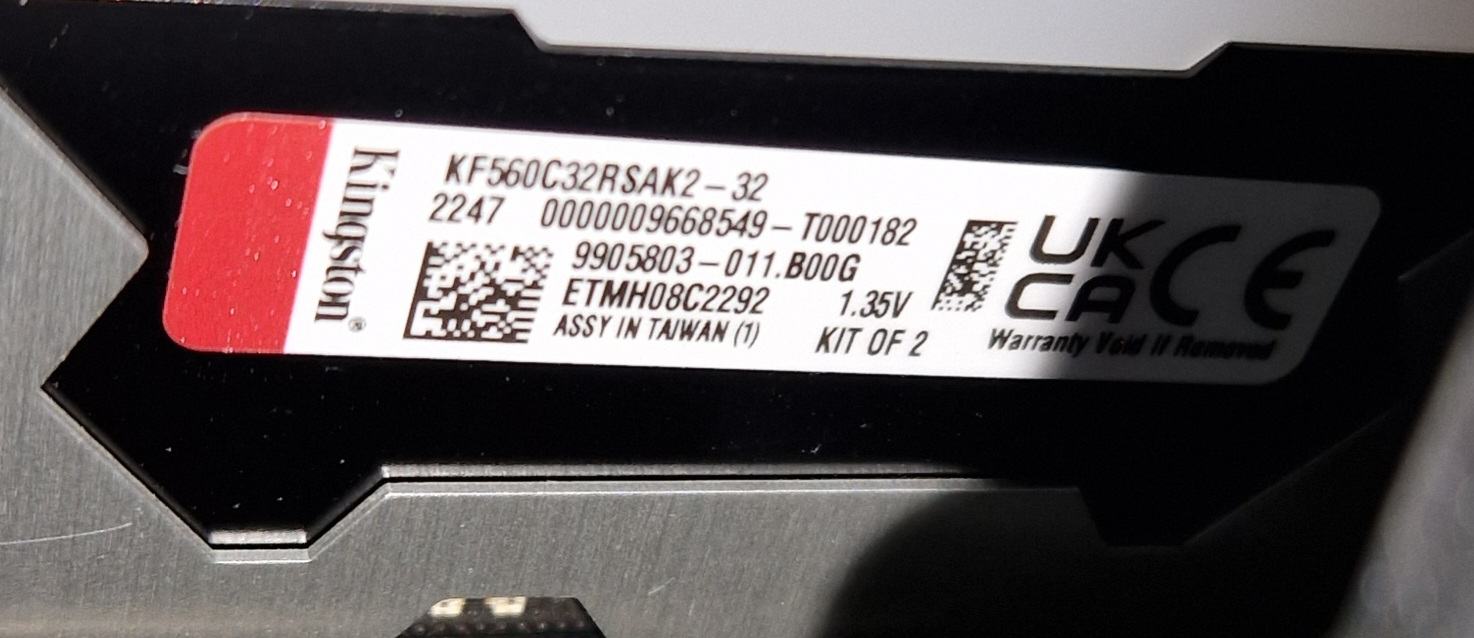

Ich hätte da mal ne frage dazu, mein Kingston Ram hat diesen Aufkleber drauf, werde aber nicht schlau draus ganz. Bis auf das da wohl Hynix drauf ist.
Es sind 2x 16gb... kann mir einer was dazu sagen?


Kingston scheint das leider nicht transparent umzusetzen

ich habe auf der Kingston Website nur das gefunden -> https://www.kingston.com/de/memory/memory-part-number-decoder

aber selbst da siehst du nicht ob A-Die, M-Die oder sonstiges ^^
Beitrag automatisch zusammengeführt:

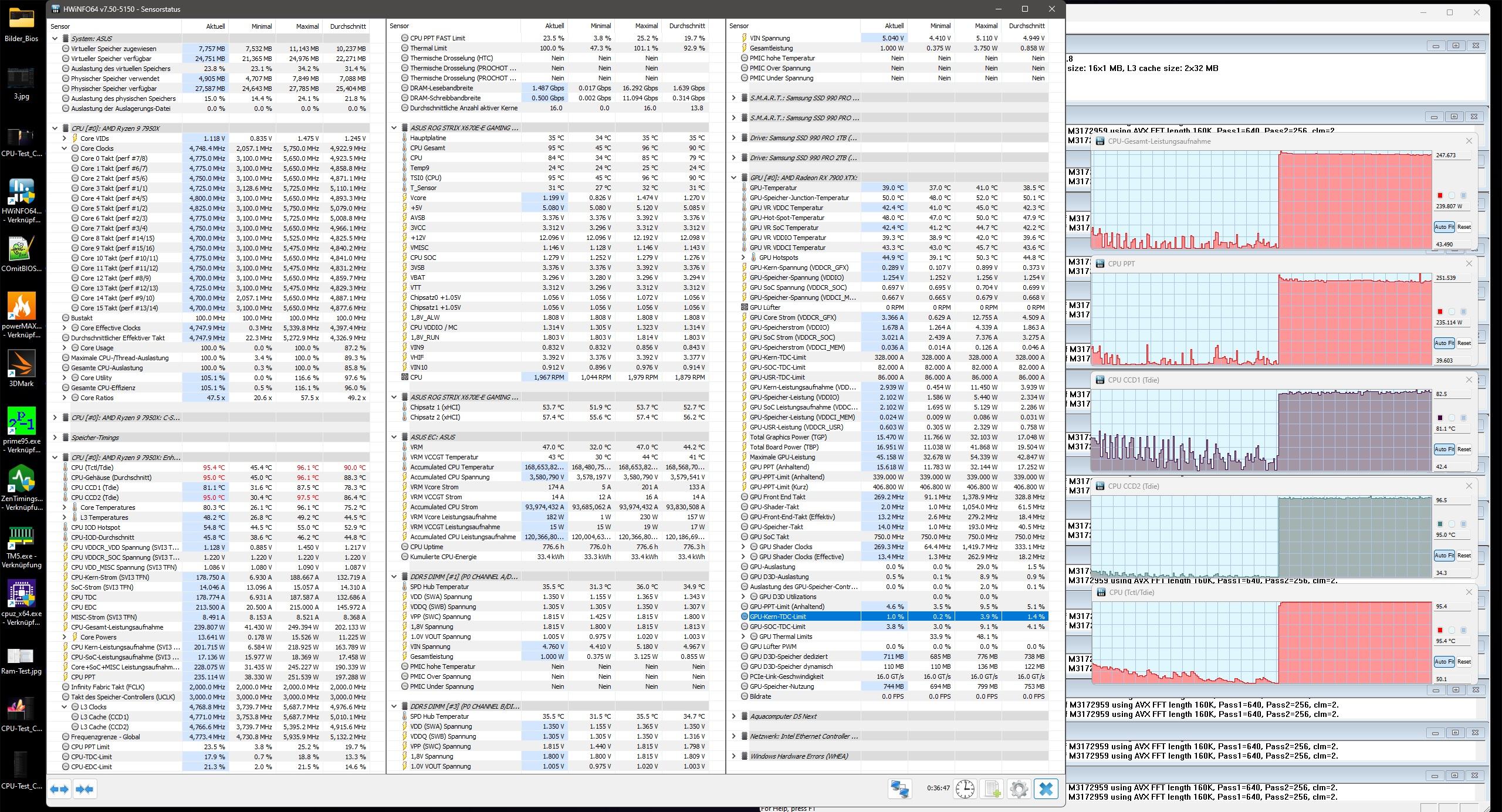

Habe mal mein max Strom und Temperatur ermittelt!

Anhang anzeigen 902735

CPU PTT - 251,53 = 252 Watt
CPU Gesamt Leistung Aufnahme - 247,67 = 248 >Watt
CPU CCD1 - 87,5 Grad
CPU CCD2 - 97,5 Grad

Warum jetzt der CCD2 10 Grad mehr hat, das weiß ich nicht! Da muss ich mir noch mal die Wärmeleitpaste anschauen. Vielleicht hat da was nicht hin.
Habe mir mal die Kryonaut Extreme bestellt. zum wechseln.

Bei eCLK Mode auf Asynchronous mode
BCLK1 Frequency - 100.000
BCLK2 Frequency for CPU CLK only - 101.000


Würde das so bei Core Flex Menü einstellen.

Algorithm 1- Enabled
Algorithm 1 Condition - CPU Temperature
Algorithm 1 Action - Package Power Limit Fast
Level 1 Threshold Value - 85
Level 2 Threshold Value - 91
Level 1 Action Value - 255 W
Level 2 Action Value - 250 W
Level 3 Action Value - 245 W

Algorithm 2 - Enabled
Algorithm 2 Condition - CPU Temperature
Algorithm 2 Action - ECLK ASynch BCLK
Level 1 Threshold Value - 85
Level 2 Threshold Value - 92
Level 1 Action Value - 101
Level 2 Action Value - 100
Level 3 Action Value - 100


Gruß Enrico
hast du denn auch mal geschaut ob und was es genau bringt? längerer Boost, höherer AllCore Takt?

ich meine du änderst ja auch den BCLK von 100 MHz auf 101 MHz - wovon ich persönlich eher die Finger lasse

bzgl der Temperatur der einzelnen Cores ist das halt "einfach" so - bei Prime Large FFT sind meine beiden CCD's auch bis zu 3°C unterschiedlich.

Einzelne Kerne noch unterschiedlicher Core6 (CCD2) 78,4° und Core5 (CCD1) 89,4° - also ein Delta von 11°C ^^

Zuletzt bearbeitet:
Danke dir LuxSkywalker :bigok:

hast du denn auch mal geschaut ob und was es genau bringt? längerer Boost, höherer AllCore Takt?

ich meine du änderst ja auch den BCLK von 100 MHz auf 101 MHz - wovon ich persönlich eher die Finger lasse

bzgl der Temperatur der einzelnen Cores ist das halt "einfach" so - bei Prime Large FFT sind meine beiden CCD's auch bis zu 3°C unterschiedlich.

Einzelne Kerne noch unterschiedlicher Core6 (CCD2) 78,4° und Core5 (CCD1) 89,4° - also ein Delta von 11°C ^^


Hallo,
ich habe es mal probiert!
längerer Boost - nein
höherer AllCore Takt - ja um 45 MHz
und der Grundtakt ist dann 4545 MHz

Kern 0 -7 - CPU CCD1 - 83,0 Grad
Kern 8 - 15 - CPU CCD2 - 97,5 Grad



Zweiter Test, PC fest gefahren! Ich geh mal davon aus, die Kerne 8 - 15 durch Curve Optimizer zu wenig Strom bekommen.

Bei Cinebench 23 Single Kern ist nicht mehr geworden! Da sucht er sich den besten aus.

Gruß Enrico

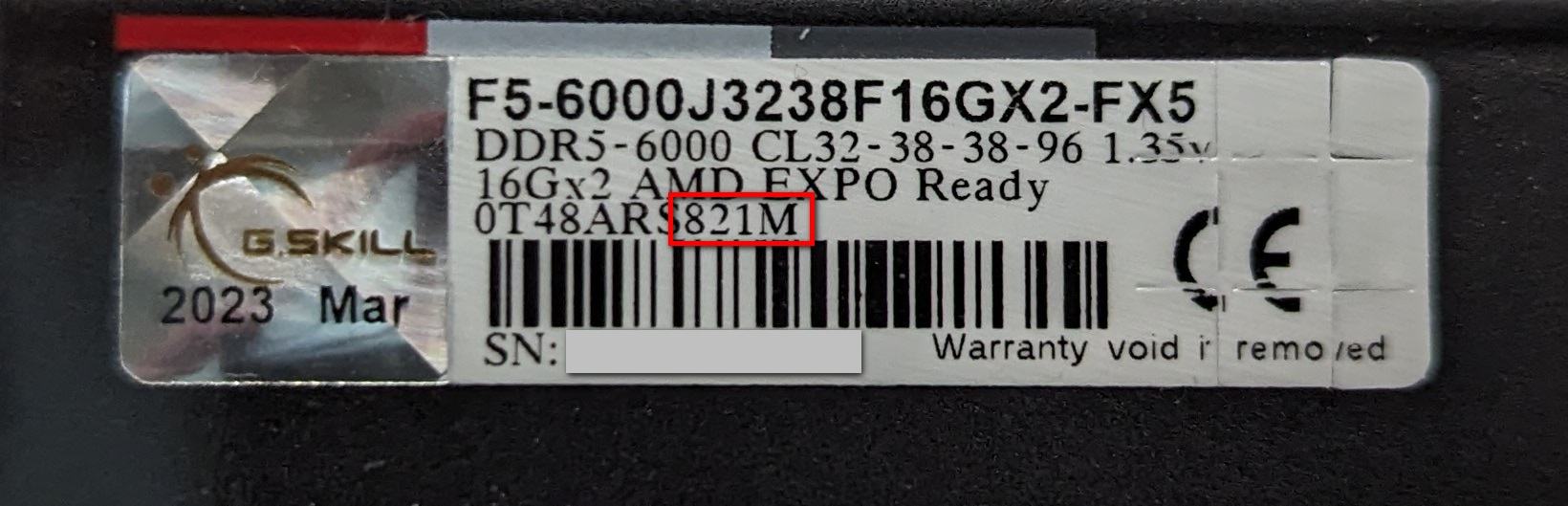

direkt auf deinem Gskill RAM sind Aufkleber:

Anhang anzeigen 903297

die Zeile über dem Strichcode ist interessant bzgl. A-Die oder M-Die

auf dem Bild siehst du 821M - also M-Die in diesem Fall

auf meinem anderen Kit steht 820A - dann also A-Die

der letzte Buchstabe ist also ausschlaggebend
cool danke für die Info, das werde ich mir später mal anschauen, aber bis jetzt funktioniert ja alles wie es soll zum glück, der Wechsel von B550, 5800X3D,32GB DDR4-3600, RTX4080 auf X670E,7800X3D,32GB DDR5-6000,RTX4080 war zwar nicht gerade logisch, aber es hat in den fingern irgendwie gejuckt :d

...
höherer AllCore Takt - ja um 45 MHz
und der Grundtakt ist dann 4545 MHz
...
Ich kenne jetzt den AllCore Multiplikator deines 16-Kerners nicht, aber der höhere Takt wird m.e. nach ausschließlich durch deine asynchrone Anhebung

BCLK2 Frequency for CPU CLK only - 101.000
getriggert...

soweit ich gelesen habe könnte dies u.U. instabilität hervorrufen - daher würd ich bei Synchron bleiben 😇

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
