[Sammelthread] Asus Sabertooth 990fx





Inhalt:

  • Spezifikationen
  • Bilder
  • Bios
  • Review´s / Test´s
  • Downloads
  • Kompatibilität
  • Preis
  • FAQ


Spezifikationen:

CPU
AMD AM3+ FX™/Phenom™ II/Athlon™ II/Sempron™ 100 Series Processors
Supports AM3+ 32 nm CPU
Supports CPU up to 8 cores
Supports CPU up to 140 W
AMD Cool 'n' Quiet™ Technology​

Chipset
AMD 990FX/SB950​
AMD 990FX/SB950

Memory
4 x DIMM, Max. 32GB, DDR3 1866/1600/1333/1066 Hz ECC, Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture​

Expansion Slots
3 x PCIe 2.0 x16 (dual x16 or x16, x8, x8) *1
1 x PCIe 2.0 x16 (x4 mode, black)
1 x PCIe 2.0 x1
1 x PCI​

Storage
AMD SB950 controller :
6 x SATA 6Gb/s port(s), brown
Support Raid 0, 1, 5, 10

JMicron® JMB362 controller :
2 x SATA 3Gb/s port(s), black
1 x Power eSATA 3Gb/s port(s), green
1 x eSATA 3Gb/s port(s), red​

LAN
Realtek® 8111E , 1 x Gigabit LAN Controller(s)​

Audio
Realtek® ALC 892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- ASUS Noise Filter
- Optical S/PDIF out port(s) at back panel

IEEE 1394
VIA® 6308P controller
2 x IEEE 1394a port(s)
(1 at mid-board, 1 at back panel)​

USB Ports
ASMedia® USB 3.0 controller :
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)

AMD SB950 controller :
14 x USB 2.0 port(s) (10 at back panel, black+red, 4 at mid-board)​
Special Features
ASUS Dual Intelligent Processors 2 with DIGI+ VRM

TUF ENGINE! Power Design :
- 8 +2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design

Ultimate COOL! Thermal Solution :
- TUF CeraM!X Heatsink Coating Tech.
- TUF Thermal Radar​

ASUS Exclusive Features
- MemOK!
- AI Suite II
- Anti-Surge
- ESD Guards
- Front Panel USB 3.0 Support
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface

ASUS EZ DIY :
- ASUS Q-Shield
- ASUS O.C. Profile
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector​

Back I/O Ports
1 x PS/2 keyboard/mouse combo port(s)
1 x eSATA 3Gb/s
1 x Power eSATA 3Gb/s
1 x IEEE 1394a
1 x LAN (RJ45) port(s)
2 x USB 3.0
10 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)​

Internal I/O Ports
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x COM port(s) connector(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
1 x IEEE 1394a connector(s)
1 x CPU Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s) (3 x 4 -pin, 1 x 3 -pin)
1 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x Clear CMOS jumper(s)​

Accessories
User's manual
ASUS Q-Shield
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x TUF Certification card(s)
1 x TUF 5 Year Warranty manual(s) (by region)​

BIOS
32 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2,​

Manageability
WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities​

Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )​


Bilder:


Bilder von Huddel (nochmals danke)


Bilder von JACK RABBITz


(Quelle: User Huddel, Asus, JACK RABBITz)




Bios:
(0402)


Review´s/Test´s

Deutsch
HWLUXX
hartware.net
pcgameshardware
Tom´s Hardware

Englisch
guru3d.com
hardwarecanucks.com
legitreviews.com

Downloads

ASUS Sabertooth Downloadbereich
Asus FTP-Server derzeit wieder mal offline :-(
Betabios 0607 -Fan ignore Bug gefixed, CPU-Lüfter Monitor lies sich nicht abschalten, dadurch kam eine Fehlermeldung beim Booten
Bios 0705
1. Enhance RAID expansion card compatibility.
2. Enable support for Spanish and Russian Language.
3. Enhance RAID0 performance with SB950 native SATA ports.
4. Enable support for UEFI RAID Driver to support RAID partition above 2.2TB
Bios 0810
Bios 0813
1. Improve memory compatibility
2. Improve system stability
Bios 0901
Probleme mit X6 CPU´s, Board startet nicht mehr!
1. Improve memory compatibility
2. Improve system stability
Bios 1102
1.Improve system stability.
2.Enhance compatibility with some USB devices.
3.Patch system hanged when use AM3 1090T or 1100T CPU.
Bios 1208
1.Improve system stability.
2.Enhance compatibility with some USB devices.
Bios 1304
1.Improve system stability.
2.Enhance compatibility with some USB devices.
Bios 1503
1.Improve system stability.
2.Enhance compatibility with some USB devices.

Kompatibilität

Arbeitsspeicher
-Kingston HyperX 2133Mhz 4x 2GB
-G.Skill Ripjaws-X 8GB Kit
-G.SKILL 8GB Kit DDR3-1600 F3-12800CL8D-8GBECO / 1,35V

inkompatibler Arbeitsspeicher

-2x2GB G.Skill F3-10666CL8D-4GBRM 8-8-8-24 1,5v (kein Boot möglich)


Luftkühlung
-Prolimatech Megahalems (mit Retentionmodul)

Wasserkühlung für Chipsatz

Preis

HWLUXX

FAQ
Asus Supportforum



Ich hoffe das geht erstmal soweit (Ist mein erster Sammelthread :)), ich versuche alles aktuell zu halten, nun her mit den Erfahrungen und Informationen...

Zuletzt bearbeitet:
Hallo zusammen
Habe auch noch eine späte Frage zu diesem Mainboard mit verbauter Fx-9590 CPU.
Lange Zeit lief mein System in meiner Konstellation einwandfrei.
In letzter Zeit kam es immer wieder mal zum Hängenbleiben des Systems. Bildschirm fror ein, keine Mausbewegung oder Tastatureingabe mehr möglich.
Es half nur noch der Power oder Resetknopf für einen Neustart.
Zu keiner Zeit gab es einen Bluescreen oder eine sonstige Fehlermeldung, und danach lief immer alles wieder einwandfrei.

Vor wenigen Tagen wurde jedoch alles schlagartig dunkel, als ob jemand den Strom abgeschaltet hatte.
Danach war kein Neustart mehr möglich weil sich mein Netzteil verabschiedet hatte.
Bis zu diesem Zeitpunkt hatte ich ein 08/15 Netzteil (Xilence XP750) verbaut.

Ein anderes 700W Netzteil ausgeborgt und probiert. PC startet, jedoch hat sich das Einfrieren des Bildschirms auch damit schon wieder gezeigt.
Deshalb habe ich auch nichts weiter ausprobiert und mir erst einmal ein neues Netzteil bestellt das heute kommen soll.
Ein Corsair RM1000x.

Meine CPU wird durch eine komplett Wasserkühlung gekühlt was bisher immer einwandfrei funktionierte.

Inzwischen habe ich gelesen daß die Spannungsregler oder was auch immer unter den 3 großen Kühlkörpern des Mainboards steckt durch die kompakt Wasserkühlung und dadurch fehlende Zirkulation eines CPU Lüfters u.U. nicht ausreichend gekühlt werden.
Allerdings dachte ich bisher ist ein guter Airflow in meinem Cooler Master HAF 932 Big Tower eigendlich gegeben.
Zumal von der Seite im Gehäusedeckel auch ein 24er Lüfter ständig in richtung Mainboard und folglich auch die Kühlkörper des Mainboards bläst.

Muß ich mir da größere Gedanken machen daß mein Problem vielleicht doch an etwas anderem liegt?
Bisher gehe ich noch von Problemen aus die nur durch das bisherige 08/15 Netzteil ausgelöst wurden.

LG avatar001

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Also ich habe dieses Mainboard ebenfalls noch im Einsatz und kann mich nicht beklagen. Habe sogar noch rev. 1.0. Das von Dir beschriebene Problem würde ich auch in Richtung Wärmeentwicklung tippen. Kenne ich so von zu hoch übertaktetem HT-Link & Co.. Ich habe allerdings eine normale Luftkühlung, kann Dir daher leider nicht helfen, ob die klare Tendenz zur Ursache Wasserkühlung vorliegt.

Und dieses Mainboard wird noch immer gebaut und verkauft, aktuell sogar mit NVME-Support in rev 3.0. Die Frage ist daher absolut zeitgemäß ;)

Ich danke dir schon mal für deine schnelle Antwort.

Angenommen die Kühlung der Spannungswandler, bzw. North.- und Southbridge hätte wärend des Betriebs nicht ausgereicht.
Kann dadurch mein altes Netzteil kaputt gegangen sein?

Ist dann zwangsläufig auch das Mainboard mit kaputt gegangen, bzw. erst das Mainboard durch Überhitzung, was dann im Anschluß erst das Netzteil mit zerstört hätte?
Oder muß das nicht unbedingt der Fall sein?

Würde mein PC nur durch Austausch des Netzteils dann überhaupt noch starten wenn diese Teile des Mainboards überhitzt wurden?
Oder ist das Zeichen daß das Board durch Überhitzung zerstört wurde das einfrieren des PC's wie oben beschrieben?

Zuletzt bearbeitet:

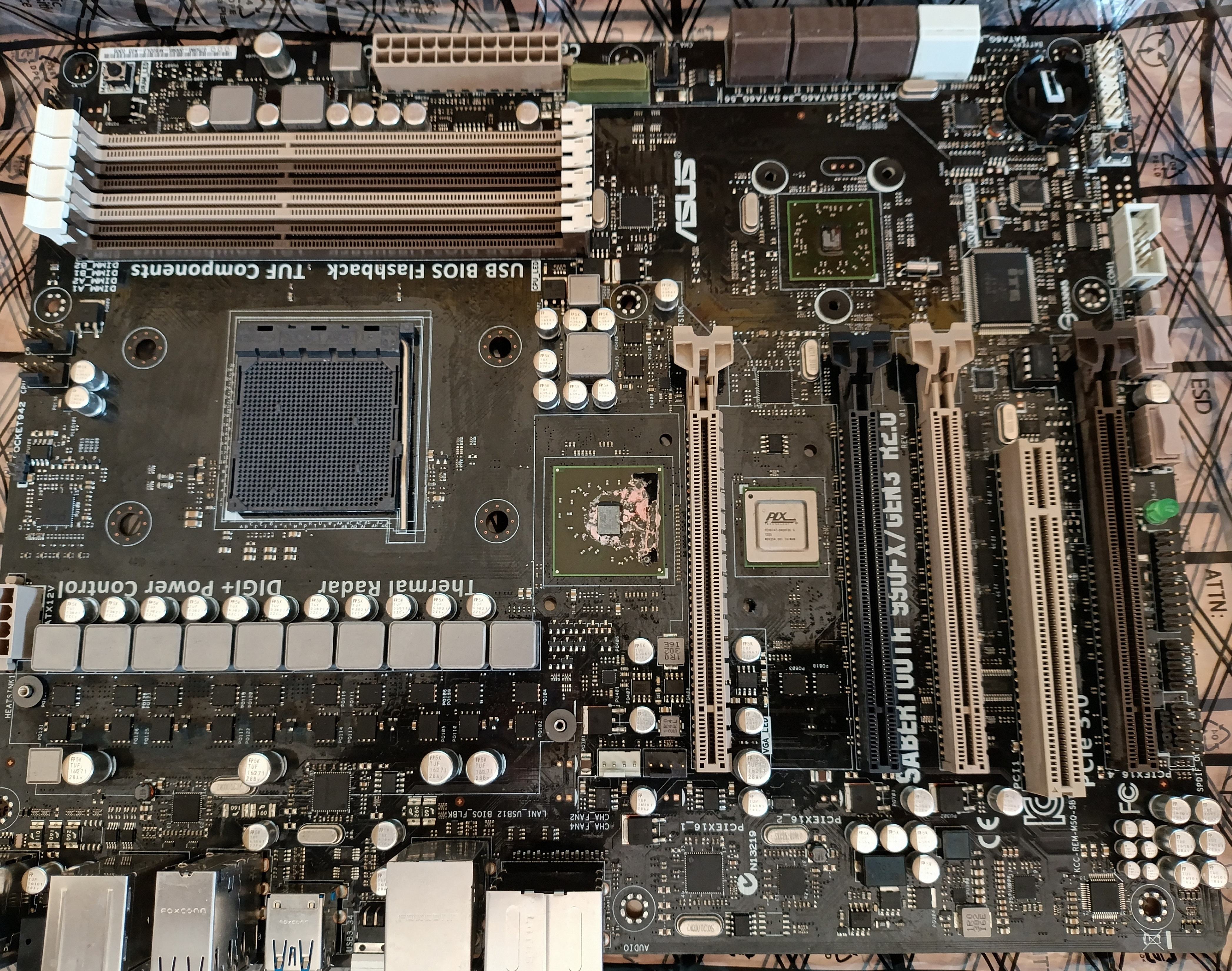

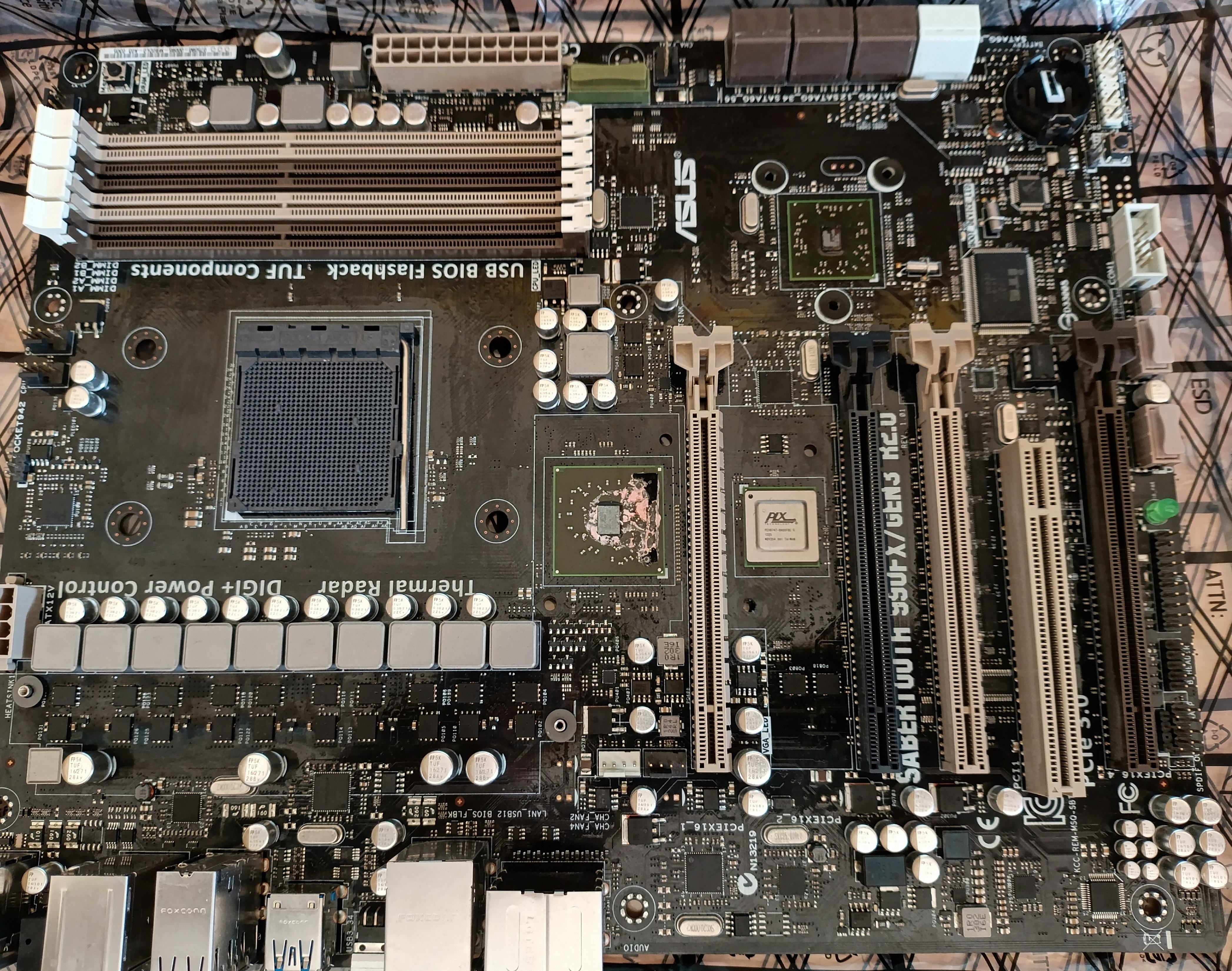

Ich habe hier die erste Revision des Sabertooth 990FX und beim Herumspielen ein kaputtes BIOS geflasht. Damit startet jetzt das System nicht mehr, es laufen nur noch die Lüfter an und auf dem Monitor erscheint links oben ein Cursor, das war's. Die üblichen Sachen wie CMOS Clear, alles außer einem RAM-Modul usw. habe ich schon durch. Leider unterstützt die erste Revision des Boards noch nicht das USB BIOS Flashback-Feature, das wurde wohl erst mit R2.0 eingeführt. Kennt jemand trotzdem eine Möglichkeit, wie ich das Board in diesem Zustand mit dem Original-BIOS flashen kann? :)

Mit einem USB-Stick.und der Flashback-Funktion. Im Handbuch steht mehr dazu.

Hallo in die Runde, entschuldigt bitte, wenn ich so einen uralten Thread wieder ausbuddel.
Nach wie vor bin ich sehr zufrieden mit meinem Sabertooth 990FX (mit AMD FX-8350).
Meine Frage: hat hier jemand 32 GB RAM auf seinem Sabertooth installiert?
Welche RAM-Riegel funktionieren denn für eine 32GB Konfiguration?
