[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Fail

Das ganze endete mit einem Blauen !

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hallo Leute, endlich ein Sammelthread der mir helfen könnte, also ich habe folgendes Problem mit meinem Sabertooth:

Wenn ich den PC anschalte kommt der TUF-Screen und dann passiert so ca. 40-50Sec garnichts, danach beginnen erst die LED an der Tastatur zu leuchten (wird also erst nach dieser Zeit erkannt) und es wird das uEFI geladen. Sobald das uEFI laden durch ist, wird dieses dann komischer Weise noch ein 2. Mal geladen (das geht dann allerdings sehr schnell). Dann kommt ein schwarzer Screen mit blinkendem Cursor und der bleibt dann auch wieder für ca. 40Sec und erst dann kommt der Ladescreen von Win7. In Summe dauert als ein Bootvorgang so um die 2,5 Minuten und ich weiß nicht woran das liegt!? Hat jemand von euch eine Idee??? Bios ist das aktuelle "1305"!

Vielen Dank schon mal im Voraus...

Als Lüfter habe ich den 50er von Revoltec genommen ! der läuft mit 3500 U/min und kostet gerade mal 2,40€ bei Atelco ! :)




Der ist nicht laut ! nur das kabel ist sehr lang ! habe es am Lüfter umgelötet !

Geräuschentwicklung 26 dB(A)

Volumenstrom 16 m³/h

Lüfterdrehzahl 4500 U/min

Nennspannung 7-12 Volt

Abmessungen (BxHxT)
Lüfter 50 mm x 50 mm x 10 mm

Befestigung verschraubt

Anschluss Stecker (3-polig)

Zuletzt bearbeitet:
dbenji01 schrieb:
Hallo Leute, endlich ein Sammelthread der mir helfen könnte, also ich habe folgendes Problem mit meinem Sabertooth:

Wenn ich den PC anschalte kommt der TUF-Screen und dann passiert so ca. 40-50Sec garnichts, danach beginnen erst die LED an der Tastatur zu leuchten (wird also erst nach dieser Zeit erkannt) und es wird das uEFI geladen. Sobald das uEFI laden durch ist, wird dieses dann komischer Weise noch ein 2. Mal geladen (das geht dann allerdings sehr schnell). Dann kommt ein schwarzer Screen mit blinkendem Cursor und der bleibt dann auch wieder für ca. 40Sec und erst dann kommt der Ladescreen von Win7. In Summe dauert als ein Bootvorgang so um die 2,5 Minuten und ich weiß nicht woran das liegt!? Hat jemand von euch eine Idee??? Bios ist das aktuelle "1305"!

Vielen Dank schon mal im Voraus...
Zum Vergrößern anklicken....

Helfen kann ich Dir zwar nicht, aber poste mal im ASUS Forum, vielleicht können die Dir weiterhelfen. Whitey und der Doctor sind da aktiv.

hast du eventuell usb hdds angeschlossen ? wenn ich meine Externe Hdd angeschlossen hab dann braucht er auch um die 20 sec länger

m0nsta schrieb:
hast du eventuell usb hdds angeschlossen ? wenn ich meine Externe Hdd angeschlossen hab dann braucht er auch um die 20 sec länger
Zum Vergrößern anklicken....

Nein, sind alle an die SATA-Anschlüsse angeschlossen, das Einzige ist der USB für die Tastatur, Maus und USB für den WLan Empfänger... Aber daran wird es hoffentlich nicht liegen!?

---------- Beitrag hinzugefügt um 10:27 ---------- Vorheriger Beitrag war um 10:26 ----------
Max44 schrieb:
Helfen kann ich Dir zwar nicht, aber poste mal im ASUS Forum, vielleicht können die Dir weiterhelfen. Whitey und der Doctor sind da aktiv.
Zum Vergrößern anklicken....

Na dann werd ich da mal schaun, hast du zufällig nen Link zum richtigen Thread?

Zuletzt bearbeitet:
dbenji01 schrieb:
Nein, sind alle an die SATA-Anschlüsse angeschlossen, das Einzige ist der USB für die Tastatur, Maus und USB für den WLan Empfänger... Aber daran wird es hoffentlich nicht liegen!?

---------- Beitrag hinzugefügt um 10:27 ---------- Vorheriger Beitrag war um 10:26 ----------



Na dann werd ich da mal schaun, hast du zufällig nen Link zum richtigen Thread?
Zum Vergrößern anklicken....

doch es liegt daran hatte das selbe problem gehabt hab die maus,tastatur an einen anderen usb port angeschlossen, jetzt lüpt alles endlich:hail:

Jean-Luc Picard schrieb:
doch es liegt daran hatte das selbe problem gehabt hab die maus,tastatur an einen anderen usb port angeschlossen, jetzt lüpt alles endlich:hail:
Zum Vergrößern anklicken....

Also das wäre ja genial... Werd ich heute Abend gleich probieren! Danke für den Tipp, weil das hätt ich als allerletztes vermutet!
Gruß aus Österreich, Benji.

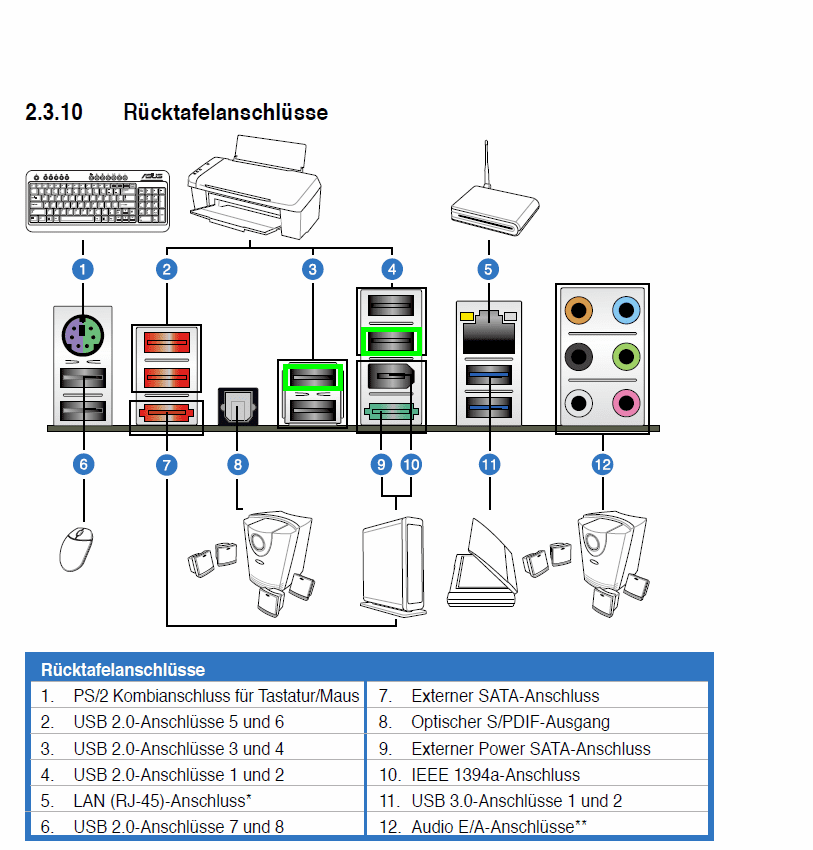

Ach und wenn wir schon dabei sind, an welche Anschlüsse hast du die Maus, Tastatur usw. angeschlossen???

Zuletzt bearbeitet:
dbenji01 schrieb:
Also das wäre ja genial... Werd ich heute Abend gleich probieren! Danke für den Tipp, weil das hätt ich als allerletztes vermutet!
Gruß aus Österreich, Benji.

Ach und wenn wir schon dabei sind, an welche Anschlüsse hast du die Maus, Tastatur usw. angeschlossen???
Zum Vergrößern anklicken....

tastatur neben 1394.maus unterhalb des spdif out anschluss der 2 ganz rechts

ich glaub meine frage kam etwas unter^^ vielleicht mögen mir ja der ein oder andere darauf kurz eine antwort geben. würd mich sehr freuen.

ps2011 schrieb:
ich glaub meine frage kam etwas unter^^ vielleicht mögen mir ja der ein oder andere darauf kurz eine antwort geben. würd mich sehr freuen.
Zum Vergrößern anklicken....

Also ich habe die quadratische Platte runter genommen, damit ein wenig Luft von meinem seitlichen Lüfter ins innere des Board geblasen wird... bring leider nur ein paar Grad, werde also demnächst auch einen Lüfter montieren! Als Hilfe würde ich die Temps am Board mit dem auf der CD beiliegenden Programm auslesen (Asus Thermal Radar). Siehe auch: http://www.hardwareluxx.de/community/16567405-post256.html

---------- Beitrag hinzugefügt um 12:58 ---------- Vorheriger Beitrag war um 12:57 ----------
Jean-Luc Picard schrieb:
jup :wink:
Zum Vergrößern anklicken....

Merci!!!:wink:

Zuletzt bearbeitet:
Nun ist der Sammelthread auch schon im Sammelthread-Unterforum.:wink:

dbenji01 schrieb:
Also ich habe die quadratische Platte runter genommen, damit ein wenig Luft von meinem seitlichen Lüfter ins innere des Board geblasen wird... bring leider nur ein paar Grad, werde also demnächst auch einen Lüfter montieren! Als Hilfe würde ich die Temps am Board mit dem auf der CD beiliegenden Programm auslesen
Zum Vergrößern anklicken....
alles klar, danke dir.

noch eine kurze frage: hab ich es richtig gemacht indem ich meine normale sata festplatte an den 3gb anschluss gesteckt habe oder hätte ich auch das beiliegende 6gb kabel und den dazugehörigen 6gb anschluss nehmen können? wie gesagt, ich betreibe nur eine normale sata festplatte und einen sata dvd brenner in meinem system.

Zuletzt bearbeitet:
ps2011 schrieb:
noch eine kurze frage: hab ich es richtig gemacht indem ich meine normale sata festplatte an den 3gb anschluss gesteckt habe oder hätte ich auch das beiliegende 6gb kabel und den dazugehörigen 6gb anschluss nehmen können? wie gesagt, ich betreibe nur eine normale sata festplatte und einen sata dvd brenner in meinem system.
Zum Vergrößern anklicken....

Kannst du an beide Anschlüsse stecken, da 6gb und 3gb zueinander kompatibel sind und du mit deinen Platten ohnehin nicht an die Leistungsgrenze der 3gb Leitung kommst! Dh. Leistung bleibt bei 3gb und 6gb für dich gleich.

richtig, ist vollkommen wurscht, ob SATA 3Gb oder 6 Gb, ob 3Gb oder 6Gb-Kabel.

wegen der USB-Problematik von vorhin:
hab bei mir mal geschaut, hab fast alle USB-Ports belegt hinten (Maus, Tastatur, Headset, Webcam, XBOX-Empfänger,.. ), ich habe keine Boot-Probleme bzw lange Bootdauer.
Ich vermute eher, das irgendeine HW nicht richtig initialisiert werden kann bzw deren Antwortzeit verzögert ist, ausser der WLAN-Adapter wäre das Problem.
Teste doch mal aus und poste deine Ergebnisse.

Werde den WLAN-Adapter mal an- bzw. abgesteckt lassen und booten. Das Selbe auch mit Maus und Tastatur probieren und euch heute Abend mal die entsprechenden Ergebnisse posten! Hoffentlich bringts was...
An der OCZ-Vertex wirds ja wohl auch nicht liegen oder? Das wäre eigentlich mein erster Tipp gewesen, da es sowohl am Beginn (uEFI laden) und danach beim Win7 laden ca. 30-40sec dauert bis was passiert.

Zuletzt bearbeitet:
dbenji01 schrieb:
Werde den WLAN-Adapter mal an- bzw. abgesteckt lassen und booten. Das Selbe auch mit Maus und Tastatur probieren und euch heute Abend mal die entsprechenden Ergebnisse posten! Hoffentlich bringts was...
An der OCZ-Vertex wirds ja wohl auch nicht liegen oder? Das wäre eigentlich mein erster Tipp gewesen, da es sowohl am Beginn (uEFI laden) und danach beim Win7 laden ca. 30-40sec dauert bis was passiert.
Zum Vergrößern anklicken....

mich würde mal interessieren was für ein ram du hast nicht zufällig corsair:wink:

Nein, Corsair hatte ich beim Alten Board. Jetzt ist es ein Kingston Hyper 1600er - 1.5Volt!

Zuletzt bearbeitet:
Von den Temps kann ich micht nicht beklagen !


Zuletzt bearbeitet:
mensch, jetzt hab ich den 50mm lüfter drinn und ai suite lässt sich in keiner form installieren. es kommt nichtmal eine fehlermeldung. egal welche setup.exe ich doppelklicke oder als admin ausführe, es sieht kurz so aus als würde die installation anfangen aber es passiert dann doch nix. hatte jemand vllt. schonmal das selbe problem und konnte es lösen? der patcher von der asus page funktioniert bei mir auch nicht. wie gesagt, keine fehlermeldung etc.

***** schrieb:
Wei heiß dürfen die denn werden? Ich meine jetzt nicht geschätzt oder geraten, sondern nach der Spezifikation.
Zum Vergrößern anklicken....

Das wäre echt interessant zu wissen, aber meine Temps sind jetzt nach Einbau des 50mm Lüfis gleich mal um ca. 10° gefallen, z.B. USB3.0-1 von 51° auf jetzt zw. 39-40°!

---------- Beitrag hinzugefügt um 21:52 ---------- Vorheriger Beitrag war um 21:51 ----------
ps2011 schrieb:
mensch, jetzt hab ich den 50mm lüfter drinn und ai suite lässt sich in keiner form installieren. es kommt nichtmal eine fehlermeldung. egal welche setup.exe ich doppelklicke oder als admin ausführe, es sieht kurz so aus als würde die installation anfangen aber es passiert dann doch nix. hatte jemand vllt. schonmal das selbe problem und konnte es lösen? der patcher von der asus page funktioniert bei mir auch nicht. wie gesagt, keine fehlermeldung etc.
Zum Vergrößern anklicken....

Sieh mal hier nach, dass könnte dir evtl. helfen, erster Thread:
ASUSTeK Computer Inc.-Forum-

hier sind mal meine temps. gehen die so in ordnung? es ist doch richtig das der aufkleber vom lüfter nach oben zeigt und die luft quasi ins gehäuse innere pustet? ich stell mich manchmal bei sowas sehr ungeschickt an um ehrlich zu sein.





ach, danke für den link. ich hab eben windows neu aufgesetzt^^ irgendwas stimmte da gewaltig nicht mehr.

Zuletzt bearbeitet:
ne der muss aufs Board pusten ! Das soll ja so wie ein Chipsatzkühler sein !
Cpu Kühler pustet ja auch zur Cpu hin ! :d

Der 50er Lüfter Von Revoltec hat extra eine makierung wo die Luft hinpustet !

Zuletzt bearbeitet:
ich hab extra noch im netz nach nem foto gesucht wo jemand nen assistant fan drauf hat. und bei dem bild guckte der aufkleber auch nach oben -.- dachte echt es sei richtig so. mal gut das euch nochmal gefragt hab.

edit: habs nun verbessert^^ lasse die kiste mal paar mins laufen und berichte dann erneut hier.

so hier dann nochmal:


wo der pc jetzt länger läuft nach dem lüfter dreh, sehen die werte fast gleich aus wie meine ersten geposteten temps als die luft noch ins gehäuse innere geblasen wurde. also kein wirklicher unterschied. echt komisch.

Zuletzt bearbeitet:
Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
