[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
soll ich die zweckentfremdeten cpu lüfter beide drann lassen bis ich sie gegen echt gehäuselüfter tausche?^^

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich würd die beiden Lüfter wieder abmachen, weil auf die Mainboardtemp haben die beiden sicher nicht viel Einfluß! Schau dir doch am Besten die Temperatur einmal mit den beiden und ohne den beiden Lüftern an. Würd mich selber auch interessiern ob du viel Unterschied bemerkst.

Na also viel Unterschied ist da ja nicht wirklich! Aber nachdem bei dir auch die Motherborad Temperatur etwas höher ist (35-36°), glaub ich dass du von Haus aus eine etwas erhöhte Temperatur im inneren deines Gehäuses hast.

Daher macht es wohl am Meisten Sinn, durch ein paar gute 120mm Lüfter für eine bessere Luftzirkulation zu sorgen, dann geht automatisch die Temperatur im inneren zurück und damit auch die Temperatur der einzelnen Bereiche auf deinem Board.

Allerdings sind deine Temperaturen auch so in Ordnung und kein Grund zur Sorge, zumindest meiner Meinung nach.

Edit:
Hab eben gesehen, dass du eine GTX460 hast und die lässt ebenfalls viel warme Luft im inneren des Gehäuses, daher ist es sicher am Besten in ein paar gute/leise Lüfter zu investieren.

Zuletzt bearbeitet:
öhm, wenn du aufmerksam gelesen hättest wüsstes du das ich mir richtige gehäuselüfter noch holen werde und meinen pc keinesfalls ohne betreiben möchte. meine frage bezog sich ganz allein auf die von mir umfunktionierten alten cpu lüfter. ob die beiden sinn machen oder nicht. nicht mehr, nicht weniger.

bei mir sehen die temps in etwa so aus (schwanken immer so 1-2 Grad), das zweite nach ner halben crysis 2

Meine Gehäuselüftung besteht aus dem HAF-X mit 230 vorne, 200 seite, 2x 200 oben, 120 hinten und der kleine 50er + CNPS9900
naja ein GTX570 SLI möchte gut belüfter sein ^^


Anhänge

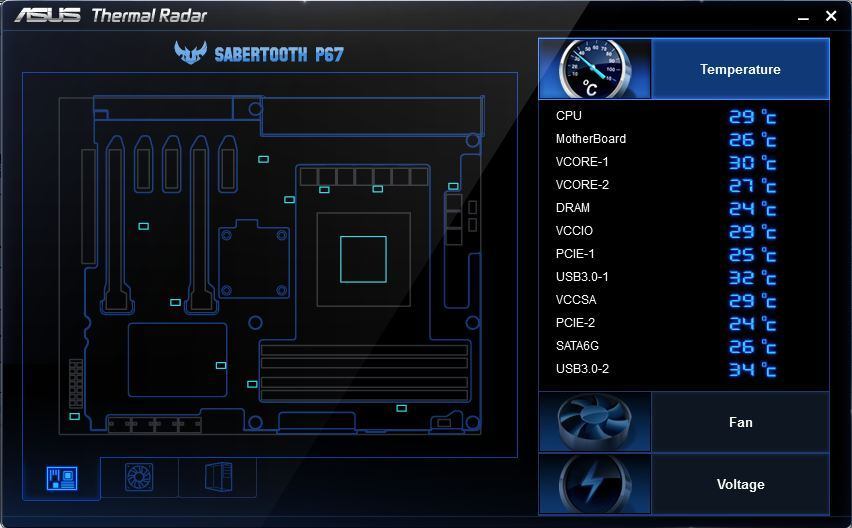

  • thermalradar_boot_3.JPG
    60,8 KB · Aufrufe: 90

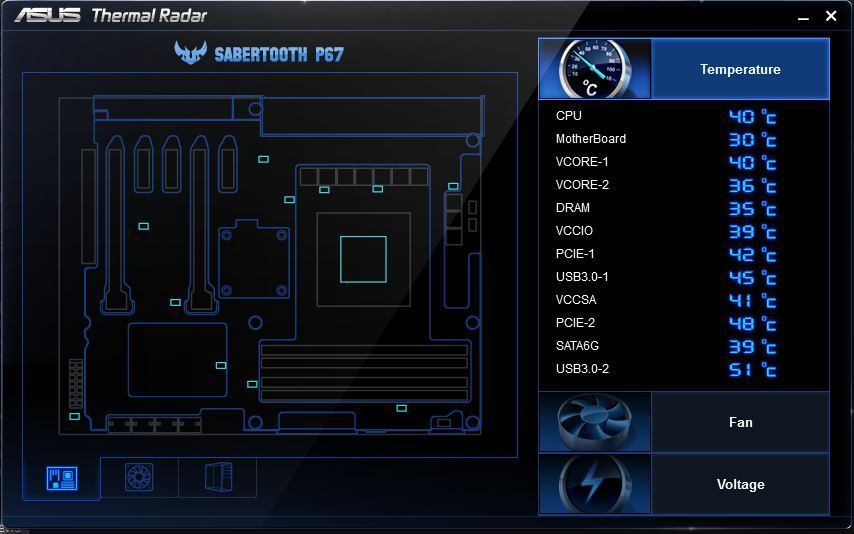

  • crysis.JPG
    61,4 KB · Aufrufe: 85
Zuletzt bearbeitet:
Ja die Temperaturen sind so ziemlich die Selben wie meine! Ich werd nur langsam echt verrückt weil mein Board nicht so booten will wie ich es mir vorstell! :fire:

hm, die Boot-reihenfolge ist SSD, dann ROM-Laufwerk, dann sollte auch normal gebootet werden.
BIOS ist sicherlich auch 1305.
BIOS-Reset haste auch mal probiert? Nicht dass du beim Einstellen mal etwas aus Versehen verstellt hast. Aber ich denke mal, die Möglichkeit hast du bereits probiert.
Hm, fällt mir grad echt nix weiter ein... :hmm:

Na das Problem ist, soweit ich das erkenne, nicht die Reihenfolge denn es wird ja gleich von der Festpaltte gebootet nur dauert es so ca. 40sec bis es dann auch los geht (in der Zeit hab ich einen schwarzen Screen mit blinkendem Cursor) und das Selbe ist auch der Fall bis das uEFI geladen wird (nur das ich hier 40sec den TUF-Screen hab).

Ich hab aber keine Ahnung wo ich noch schauen soll um die "Wartezeit" abzustellen!!! :motz:

Bios: 1305 (war schon werksseitig so)

Zuletzt bearbeitet:
Da gab es doch mal so eine Funktion also mein Altes P5Q hatte so eine Festplatten erkennung wo man die sec einstellen kann bis die HD vom bios erkannt wieder oder so ? Für Festplatten die nicht so schnell anlaufen ! vieleicht gibt es das im Sabertooth auch ? das mal ausstellen ! ist nur so eine ide von mir !

Werd ich gleich mal schaun, obwohl ich langsam die Hoffnung aufgeb zumal ich eine SSD als Bootmedium hab! Werd ansonsten morgen mal mein Glück mit dem ASUS Support versuchen.

Edit:
So habs ein paar mal probiert, aber nix gefunden was in irgend einer Form den Bootvorgang beschleunigen würde. Glaub einfach, dass sich die Vertex2 nicht so richtig mit dem neuen Säbelzahn versteht! Es leuchtet nämlich vom Tätigen des Power Knopfs bis zum "Windows wird geladen" Screen durchgehend die "BOOT_DEVICE_LED" und ich hab noch nicht rausgefunden warum??? :grrr:

Zuletzt bearbeitet:
habe auch eine Vertex2 mit 60GB ! und habe die Startprobleme nicht !

Naja ich hab die 120GB evtl. ist's irgend eine Bios Geschichte und mit dem nächsten Update weg! Hab zumindest keine Erklärung warum bei mir die LED bis zum Booten von Windows leuchtet!

dbenji01 schrieb:
Werd ich gleich mal schaun, obwohl ich langsam die Hoffnung aufgeb zumal ich eine SSD als Bootmedium hab! Werd ansonsten morgen mal mein Glück mit dem ASUS Support versuchen.

Edit:
So habs ein paar mal probiert, aber nix gefunden was in irgend einer Form den Bootvorgang beschleunigen würde. Glaub einfach, dass sich die Vertex2 nicht so richtig mit dem neuen Säbelzahn versteht! Es leuchtet nämlich vom Tätigen des Power Knopfs bis zum "Windows wird geladen" Screen durchgehend die "BOOT_DEVICE_LED" und ich hab noch nicht rausgefunden warum??? :grrr:
Zum Vergrößern anklicken....

Ich seh gerade das du ansonsten Samsung Festplatten betreibst und da gab es so eine sache mit der Firmware vielleicht liegt es daran . Ich würde den Deckel mal auflassen und alles der reihe nach abklemmen vorm Booten was Du nicht brauchst . Das ist halt oft das Problem wenn der PC spinnt und man nicht offentsichtlich sieht was klemmt . Mann muß herausfinden was es ist und dazu alles checken was es nicht ist .


Grüße Mega

Zuletzt bearbeitet:
Hallo zusammen!

Ich bin seit gestern auch stolzer Besitzer des Sabertooth P67 und einem i5-2500K. Aktuell hatte ich noch überhaupt gar keine Zeit mich mit dem Thema Intel Overclocking bei den neuen Prozessorreihen zu befassen und jetzt kommt auch noch so ein neues BIOS hinzu.

Gibt es vllt irgendjemand hier, der so nett ist und mir wirklich nur ein paar ganz einfache Tipps gibt wie ich relativ simpel und schnell übertakten kann?

Ich habe in einigen Tests gelesen, dass das einzige was man manuell anpacken muss, nur der Multi sein soll, kann das jemand bestätigen?

Und wie verhält es sich mit Stromsparfunktionen? Sollte ich die bei dem Autooverclock auslassen?

Wie gesagt, ein paar knackige Tipps ohne groß Erklärung wären super, ganz unerfahren bin ich doch nicht, nur erschlagen und verwirrt von dem neuen Bios und den teils anderen Begriffen ;)

Ja, das stimmt, den Mulitplikator nach oben schrauben und alles andere auf Auto stehen lassen. Es gibt aber bei Youtube einige gute Videos fuer das Asus Sabertooth die dich durchs Bios fuehren, habe ich mir auch angesehen. Damit wird auch das Overclocken relativ einfach. Ich kann mein Board erst gegen Ostern einbauen und habe mir daher die Youtube Videos vorab schon mal angesehen.

dbenji01 schrieb:
Naja ich hab die 120GB evtl. ist's irgend eine Bios Geschichte und mit dem nächsten Update weg! Hab zumindest keine Erklärung warum bei mir die LED bis zum Booten von Windows leuchtet!
Zum Vergrößern anklicken....

Alle Geräte bis auf die bootplatte abstöpseln.
Dann alle Ports ausprobieren und auch bitte mit verschiedenenen Kabeln.
So sollte sich klären lassen ob es an deiner ssd liegt.
Falls es an deiner ssd dann liegen sollte, ist da die neuste Firmware drauf?

Bei mir geht die Boot-LED ab dem windows start aus.

Blöde Frage, magst du so nett sein und mir diese Videolinks entweder hier posten oder per PN schicken? Ich war vorhin selbst bei youtube, hab aber offen gesagt keine Treffer in Sachen Sabertooth p67 mit i5-2500k gefunden?

Vllt hast du ein anderes suchverhalten als ich und bessere treffer? ;)

Wäre super von dir! Danke!

bushklopper schrieb:
welchen SATA-Modus betreibst du?
Klemm dein ROM-Laufwerk zum testen auch mal ab.
Zum Vergrößern anklicken....

Bin heute leider beruflich unterwegs, deshalb kann ich leider nichts probieren. Also der SATA-Modus ist auf AHCI gestellt!

---------- Beitrag hinzugefügt um 18:04 ---------- Vorheriger Beitrag war um 18:01 ----------
Burn_deh schrieb:
Alle Geräte bis auf die bootplatte abstöpseln.
Dann alle Ports ausprobieren und auch bitte mit verschiedenenen Kabeln.
So sollte sich klären lassen ob es an deiner ssd liegt.
Falls es an deiner ssd dann liegen sollte, ist da die neuste Firmware drauf?

Bei mir geht die Boot-LED ab dem windows start aus.
Zum Vergrößern anklicken....

Werd ich gleich morgen probieren, evtl. hab ich ja doch Glück und es liegt an einem der SATA-Ports! Firmware der SSD ist die Neueste

---------- Beitrag hinzugefügt um 18:08 ---------- Vorheriger Beitrag war um 18:01 ----------
Megamiac schrieb:
Ich seh gerade das du ansonsten Samsung Festplatten betreibst und da gab es so eine sache mit der Firmware vielleicht liegt es daran . Ich würde den Deckel mal auflassen und alles der reihe nach abklemmen vorm Booten was Du nicht brauchst . Das ist halt oft das Problem wenn der PC spinnt und man nicht offentsichtlich sieht was klemmt . Mann muß herausfinden was es ist und dazu alles checken was es nicht ist .


Grüße Mega
Zum Vergrößern anklicken....

Hab schon mal ALLES bis auf die SSD abgeklemmt, ändert leider nicht am Bootvorgang! Werd allerdings mal den Vorschlag von Burn_deh probieren und die SSD an die verschiedenen Ports anschließen! Das wär jetzt dann das Einzige was ich noch nicht probiert hab.

Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
