[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Irgendwie war mein Gefühl das Bios nicht auf die 18xx upzudaten doch richtig. Bleibe erstmal beim 16xx.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@Alientrax,

hast Du die Lüfter des NH-C14 direkt auf dem CPU-Fan angeschlossen oder hast die Low-Noise bzw. Ultra-Low-Noise Adapter verwendet? Bei meinem 55i habe ich die ULNA-Adapter verwendet und es gab mit den Temps keine Probleme. Die Kiste soll eben leise sein.

Eine Frage allgemein. Welche Gehäuselüfter 140mm verwendet ihr? Sie müssen wenig Lautstärke produzieren. Die fünf in meinem LianLi sind schon leise, ich suche aber immer noch die ultimative Lösung.

FrankyU schrieb:
@Alientrax,

hast Du die Lüfter des NH-C14 direkt auf dem CPU-Fan angeschlossen oder hast die Low-Noise bzw. Ultra-Low-Noise Adapter verwendet? Bei meinem 55i habe ich die ULNA-Adapter verwendet und es gab mit den Temps keine Probleme. Die Kiste soll eben leise sein.

Eine Frage allgemein. Welche Gehäuselüfter 140mm verwendet ihr? Sie müssen wenig Lautstärke produzieren. Die fünf in meinem LianLi sind schon leise, ich suche aber immer noch die ultimative Lösung.
Zum Vergrößern anklicken....

Direkt an den CPU_Fan angeschlossen.

Lüfter selbst hab ich von Noiseblocker (6 Stück) drin. Wobei meine Kiste allerdings schon durch die beiden GTX unter Last ganz schön laut werden kann. Aber im grossen und ganzen noch ok.

---------- Beitrag hinzugefügt um 13:16 ---------- Vorheriger Beitrag war um 13:14 ----------

So gerade sind meine beiden Intel 510 SSD angekommen ... nie wieder OCZ !

habe eine OCZ Vertex2 60GB seid 6 Monaten . rennt wie sau das ding !

werd mir bald ne m4 holen. crucial ist einfach nur geil.

Hallo,

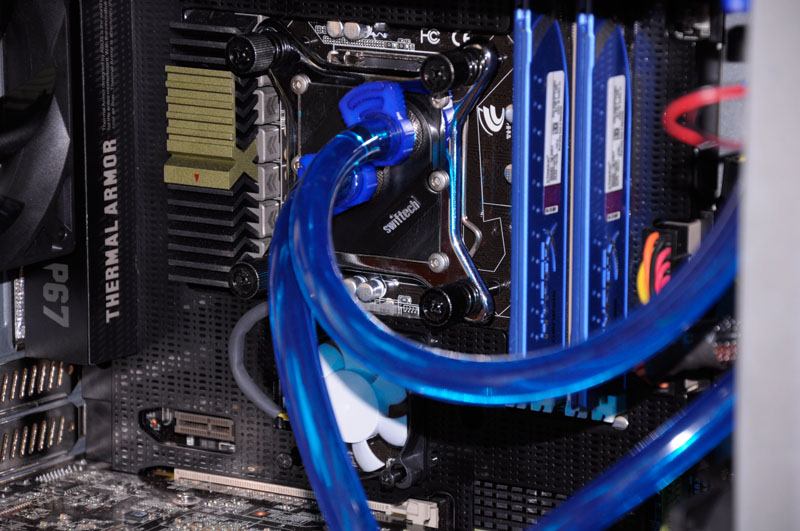

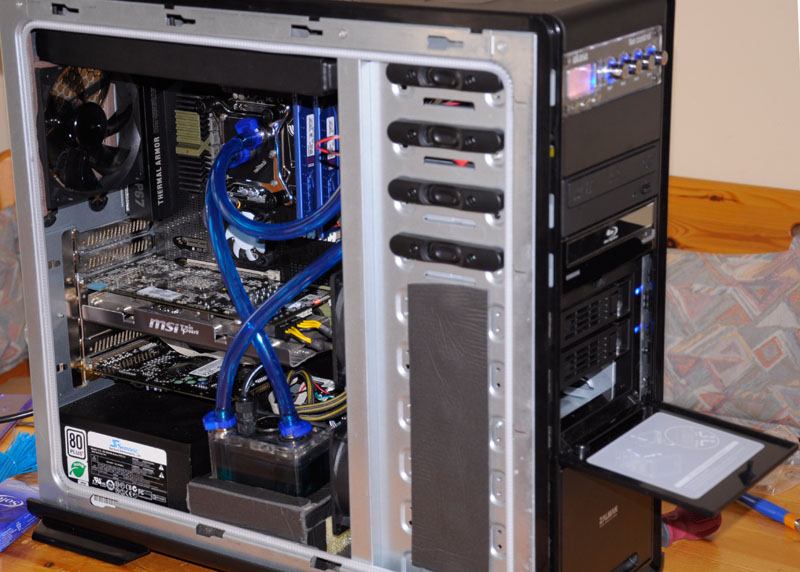

Update zu Post #773 und dem Foto meiner Wakü.

Habe nun einen Fractal Design eingebaut, den 140er Radi durch einen 280 ersetzt die Schläuche gewechselt und ein wenig im Case aufgeräumt.

Denke jetzt ist es etwas ansehnlicher ....


Anhänge

  • ganz2.jpg
    91,2 KB · Aufrufe: 68
  • innen2.jpg
    92,2 KB · Aufrufe: 64
Zuletzt bearbeitet:
Hab ihr eigentlich Windows 7 in UEFI Modus installiert?

Kontrolle: Eingabeaufforderung als Admin starten -> bcdedit aufrufen. Unter "Windows-Startladeprogramm" muss bei "Path" "\Windows\system32\winload.efi" stehen, wenn Windows im UEFI Modus arbeitet.

mr2driver schrieb:
Hab ihr eigentlich Windows 7 in UEFI Modus installiert?

Kontrolle: Eingabeaufforderung als Admin starten -> bcdedit aufrufen. Unter "Windows-Startladeprogramm" muss bei "Path" "\Windows\system32\winload.efi" stehen, wenn Windows im UEFI Modus arbeitet.
Zum Vergrößern anklicken....


Ich habe es im UEFI Modus installiert.

wahh jetzt setzt mir wieder nen floh ins ohr^^ nein, bei mir steht unter path " \windows\system32\winload.exe.

so und nun bitte einmal erklären was die uefi installation sein soll, danke^^

Zuletzt bearbeitet:
Deins läuft dann im Bios Kompaktibilitätsmodus.

UEFI Modus bringt folgendes:

Booten von 2.2+ GB Platten und sonst keine Ahnung.

okay. und wie genau starte ich eine uefi installation von win 7?

DVD rein. Mit F8 Bootmenü starten und UEFI auswählen.

Ich habs aber von USB Stick gemacht. Da musste ich paar Dateien ändern.

gut das du das erwähnst. ich will es auch mit einem usb stick machen. was muss man denn da ändern?

UEFI Modus ... fein fein, Morgen wollte ich eh die neuen SSD's einbauen und Win neu installieren... hmmm wie bekomme ich Win7 auf nen Stick ? habt ihr nen Link bevor ich mir nen Wolf suche, wie man das anstellt bzw auf den Stick bekommt ?

1. USB Stick bootfähig machen.

diskpart
list disk
select disk 1 (euren USB Stick)
clean
create partition primary
select partition 1
active
format fs=fat32 quick
assign
exit

2. Die Windows 7 DVD auf den Stick kopieren.

3. Den kompletten Ordner "Boot" aus dem Verzeichniss \efi\microsoft\ nach \efi kopieren.

4. Die Datei "bootmgfw.efi" aus dem Verzeichniss "C:\Windows\Boot\EFI" auf dem USB Stick in den Ordner "\EFI\Boot" kopieren und in "BOOTx64.efi" umbennenen

PC starten mit F8 Bootmenü starten und "UEFI: euren USB Stick" auswählen.

Warum macht ihr es so kompliziert? Geht doch tadellos von der DVD :confused: .

Ich habs auch erst heute gemacht und gleich ein Problem. Falls meine externe Festplatte dran hängt und ich den Rechner starte kommt ein Balken von links nach rechts wie einmalig bei der Installation und alles hängt, hmm.

mr2driver schrieb:
1. USB Stick bootfähig machen.

diskpart
list disk
select disk 1 (euren USB Stick)
clean
create partition primary
select partition 1
active
format fs=fat32 quick
assign
exit

2. Die Windows 7 DVD auf den Stick kopieren.

3. Den kompletten Ordner "Boot" aus dem Verzeichniss \efi\microsoft\ nach \efi kopieren.

4. Die Datei "bootmgfw.efi" aus dem Verzeichniss "C:\Windows\Boot\EFI" auf dem USB Stick in den Ordner "\EFI\Boot" kopieren und in "BOOTx64.efi" umbennenen

PC starten mit F8 Bootmenü starten und "UEFI: euren USB Stick" auswählen.
Zum Vergrößern anklicken....
könnte man das rein theoretisch auch mit dem "Windows 7 USB DVD Download Tool" machen? weil der kopiert ja auch die dvd auf ein usb stick und es ist dann auch bootfähig.

und noch eine frage: was passiert wenn ich nur eine festplatte im rechner hab und diese in 2 partionen unterteilt ist? geht bei dem vorgang der komplette festplatteninhalt flöten oder wie läuft das ganze ab?

Zuletzt bearbeitet:
Gute Frage. Die Boot CD von Acronis TrueImage findet die EFI Platte auch nicht.

Das liegt aber nur am Acronis. Die verlangen 30€ für das Pluspaket damit es auch unter UEFI funktioniert. Hab mir jetzt Paragon Festplatten Manager 2011 gekauft und damit ein WinPE Notfallmedium erstellt. Es läuft damit.

kennt sich sonst jemand mit dem thema aus und kann mir sagen wie es sich mit einer einzigen festplatte im rechner verhält bei der installation? wird die ganze platte platt gemacht oder nur die jeweilige patition oder werden in diesen bereichen vllt. überhaupt nix angerührt? will meine daten auf partition d: auf keinen fall verlieren und habe atm auch keine möglichkeit so viele gb's irgendwo anders zu sichern vorübergehend.

ja, im moment geht es bei mir nicht anders, daher ist nur eine platte eingebaut die ich wohl oder übel partitionieren musste.
