[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Ich habe versucht 4,4 Ghz moeglichst unter 1,3 Volt zu schaffen. Ist mir nicht ganz gelungen, es schwankt zwischen 1,288V und 1,304V. Aber damit bin ich zufrieden. LoadLine Calibration steht auf Medium und Offset auf +0.005

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
sollte jemand seine front usb3 box verkaufen wollen
bitte pn an mich suche so ein teil händeringend

Bisher habe ich nur den Multi verändert, wobei ich immo wieder auf gestellt habe 40 bin vc1.312 im Leerlauf und 1.256 unter last (Werte alle auf Auto) bei ~6 std Prime bei 67°c
Werte so ok ?

Ist das normal das man im idl höher liegt ? als unter last ?

Ihrgendwie trau ich mich nicht an den manuellen Einstellungen für den vc dran :)

@RiMaBo was für eine usb3 Box ?

---------- Beitrag hinzugefügt um 21:47 ---------- Vorheriger Beitrag war um 21:35 ----------

@Tulua hab die Werte im Bios auf Enabled, aber die CPU Taktet nicht runter bei mir

mit 4GHz komme ich auf 1,192 volt ! Und wenn er runtertaktet auf 0,872 volt !
Ausgelesen mit AIDA :d

ihrgendwie bin ich grad auf dem falschen Fuss was stellt ihr ein das er runtertaktet ? meiner läuft perma mit 4 GHz

Enhanced Speedstep Technology, Turbo Mode, C1E, C3 Report, C6 Report stehen auf Enabled bzw Auto, das meintest doch oder ?

Alientrax, ich hatte genau dasselbe Problem, pruefe nochmal nach, nicht auf Auto, alle auf Enabled setzen.

Glaube des geht nur wenn die CPU Voltage auf Auto steht ! dann mit offset - runter gehen .

Ich sagte doch, mache am besten mal ein Bios Reset und stelle dann neu ein. Multi auf 42 und Offset auf -0,050. Sonst brauchst du nichts verändern außer ev. die Ram-Einstellungen. Wenn es nicht stabil läuft dann den Offsetwert auf -0,045, -0,040 usw. ändern.

Zuletzt bearbeitet:
Also offset hab ich nun auf -0,050 an den Ram Werten habe ich nichts verändert und er läuft jetzt mit Prime fast ne Stunde bei Multi 40

---------- Beitrag hinzugefügt um 23:38 ---------- Vorheriger Beitrag war um 23:37 ----------

das mit dem Enabled werde ich gleich noch ausprobieren

---------- Beitrag hinzugefügt um 23:45 ---------- Vorheriger Beitrag war um 23:37 ----------

So alles klar lüppert wunderbar nachdem alles auf Enabled
btw so hab ich nun auch andere Temps 62°c bei Multi 40, werde nachher noch die 42 testen. Dank euch :) :hail:

wie lange ist den nun eigentlich sinnvoll Prime laufen zu lassen, hab was von 1Std und auch von über 6 Std gelesen ... wie lange habt íhr gestestet ?

Zuletzt bearbeitet:
Meiner Meinung nach, reicht ein halbe Stunde vollkommen. Entweder ein Kern steigt in den ersten 5 Minute aus oder es läuft weiter. Verschiedene Anwendungen versuchen und sollte es doch mal einen Bluescreen geben, mit der Spannung ein wenig rauf (Offset).

Welche Spannungswerte hast du jetzt?

So bei multi 42 habe ich jetzt 1.224 unter Last, -0.040 beim offset eingestellt

---------- Beitrag hinzugefügt um 00:06 ---------- Vorheriger Beitrag war um 00:02 ----------

Ich hab immer noch ASUS Thermal Radar im Hintergrund laufen und bekomm immer eine Warnung bei dem DRAM Sensor +60°c

---------- Beitrag hinzugefügt um 00:16 ---------- Vorheriger Beitrag war um 00:02 ----------

So gerade mal mit der Temp.Messpistole die Temps gemessen, die Rams werde knapp 58°c heiß, dann kommt die Temp. Warnung hin.

Zuletzt bearbeitet:
Irgendwo kann man das Einstellen ab welcher Temperatur gewarnt wird. Ich habe allerdings die Überwachung abgeschaltet da größtenteils nur Mist angezeigt wird - vor allem in Verbindung mit Aida64.
Einstellungen/Hilfsprogramm/bei Überwachung Haken weg.

Uuups, ich habe geglaubt es geht um die CPU.
Hast du keinen 50mm Lüfter am Board installiert? Obwohl ich nicht weiß ob der beim Ram-Sensor viel nützt. Belüftung vom Gehäuse so schlecht oder Ram übertaktet?

Zuletzt bearbeitet:
Nein den Lüfter hab ich nicht installiert da ich den Noctua NH-C14 drauf habe, Ram nicht übertaktet und im Gehäuse eigentlich auch ne gute Belüftung, werde mir aber noch einen Aktiven Ramkühler zulegen.

Zuletzt bearbeitet:
Der Prolimatech Genesis passt auch eins a druff :) ... Ist sogar sinnvoll, damit die Luft auch unter das Heatverteilungsaufhebungsdingens kommt :)

Wobei der Noctua auch Topblow ist. Zudem bin ich nun bei -0.050 offset bei einem 42er Multi und nu komm ich auf 65°c nach 12 Std Prime und Dram liegt auch bei 57-65°c, Ram Temps liegen bei 60°c mit Temp.Messpistole gemessen und das alles bei knapp 30°c bei mir im Arbeitszimmer. vcore nun bei 1.216v unter last. Denke ich kann damit zufriden sein :)

Zuletzt bearbeitet:
So, jetzt habe ich auch umgerüstet, werde morgen mal ein wenig spielen. Habe das BS mal noch nicht neu aufgesetzt, sondern nur die Treiber aktualisiert. Es läuft eigentlich alles normal. Werde mal die nächsten Tage alled genauer beobachten.

mal ne frage an die sabertooth besitzer die auch intels rst treiber benutzen: welche treiberversion nehmt ihr?

Hab heute meine Crucial M4 bekommen und mein System via Paragon auf die SSD geklont. Windows 7 startet nicht. Hab meine alte Platte in GPT gehabt und die SSD jetzt auch. Im Bios hab ich als Bootlaufwerk schon immer den Windows Boot Manager. Warum will es nicht von der SSD?

Du solltest das System neu Inst. wenn du eine SSD einbaust, da Win7 alle Einstellungen für die SSD vornimmt wie Trim, Dfrag ausschaltet etc, dies aber nicht macht wenn du es von einer Platte als Backup drüber schreibst

Jetzt geht es. Hab erst vor zwei Wochen installiert. Keine Zeit und Lust nochmal alles machen. Kann mir vielleicht jemand sagen wie ich es manuell optimieren kann?

Nachtrag:

Trim wurde automatisch aktiviert, überprüft mit "fsutil behavior query DisableDeleteNotify". Es bring - 0 (also an).
Defrag daktiviert

Was ist mit Prefetch? Sonst noch was?

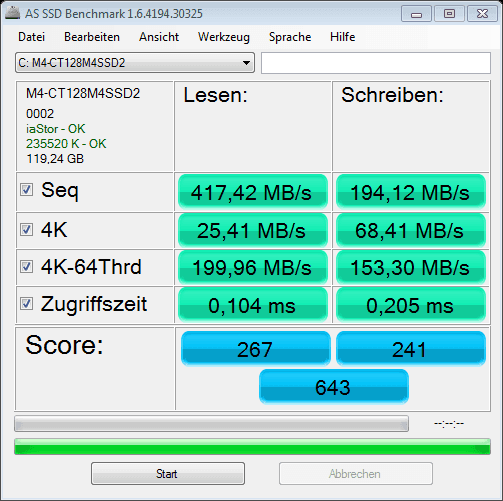

Benchmark siehe Screenshot. Passt das so?


Anhänge

  • as-ssd-bench M4-CT128M4SSD2 02.07.2011 13-20-14.png
    as-ssd-bench M4-CT128M4SSD2 02.07.2011 13-20-14.png
    12,1 KB · Aufrufe: 72
Zuletzt bearbeitet:
Ich hab heute die 10.6 runtergeladen und installiert und diese Tipps angewandt.

Das hab ich alles verändert.

Defrag aus
Trim an
Superfetch und Prefetch deaktiviert
TimeStap ausgeschaltet
Aulagerungsdatei deaktiviert schon seit Jahren
Autoerstellung deaktiviert (8+3 Namen für alte Programme)
Windows Search deaktiviert

OK so?

Zuletzt bearbeitet:
Warum hab ich eigentlich oben links im Screenshot 235520 K - OK und alle anderen hier 1024 K - OK?

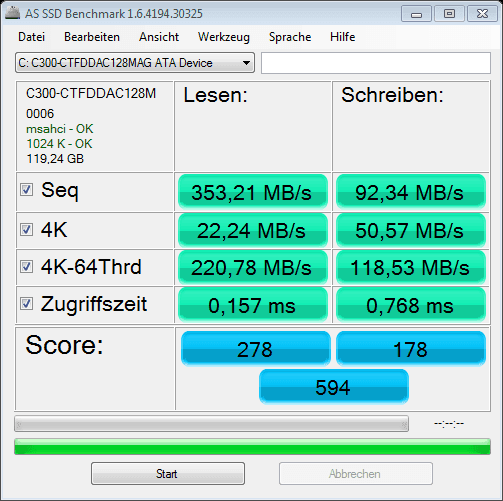

Bei mir steht auch 1024 K. Habe den Benchmark gerade mal nach dem Hochfahren laufen lassen. Ganz ordentlich denke ich fuer eine Crucial C300 128 GB.


Anhänge

  • as-ssd-bench C300-CTFDDAC128M 03.07.2011 10-42-32.png
    as-ssd-bench C300-CTFDDAC128M 03.07.2011 10-42-32.png
    12,2 KB · Aufrufe: 76
Vielleicht weil ich mein altes System auf der SSD wiederhergestellt habe. Aber egal solange OK dahinter steht denk ich mir.
