[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

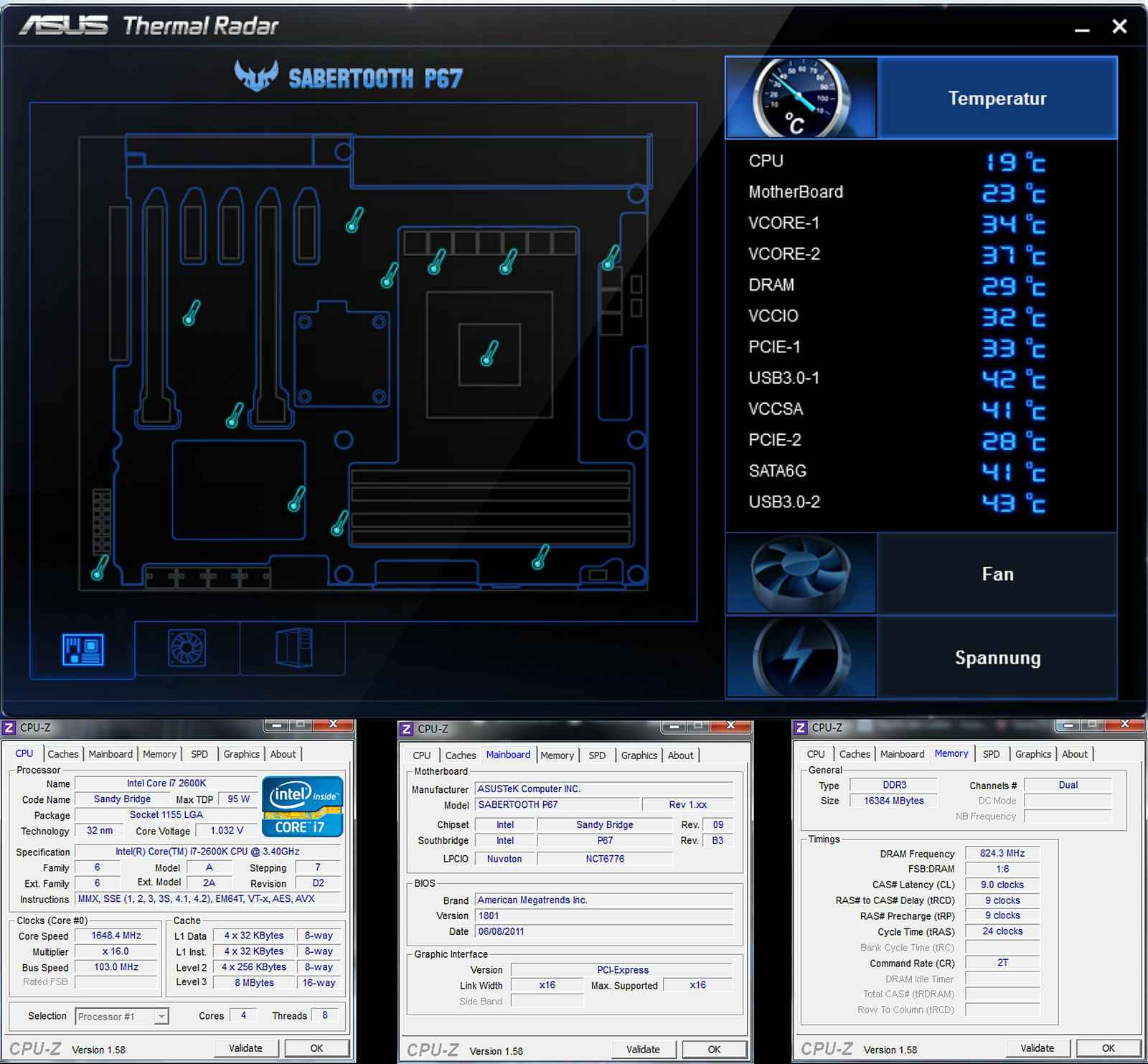

Die Temps fuer die Vcores gehen im Idle drastisch runter wenn man im Bios bei Phase Control "Optimized" einstellt. Dann wird das Asus Phase Design benutzt und nicht das von Intel. Das machte bei mir fast 10 Grad aus.

Hallo Leute, gestern kam der Rest Hardware und ich habe mich gestern nach der Arbeit gleich rangesetz und aufgebaut.

Erstes Problem, war das er nicht mit 4 Speichern starten wollte, und ich 3 rausnehmen musste, kein Problem das kannte ich ich auch noch vom Maximus Formula 2 . Nu läuft er schonmal. Hab da übrigens ne Funktion gefunden die nennt sich Übertaktungsregler, da hatte ich raufgedrückt und auf einmal ging der Rechner aus, er fuhr hoch und ging wieder aus. Bis ich ihn dann vom Strom genommen hatte und aufeinmal hatte er mir angezeigt das der speicher nun auf 1600mhz läuft vorher 1066mhz und der prozessor auf 4,3ghz läuft. Find das ja bissel lustig.

Was emphielt ihr mir Treiber vom Board raufhauen oder von Windows 7 belasssen?

Mfg SilentDeath


Sent from my iPhone using Hardwareluxx app

Is natürlich cool wenn man sich die Anleitung nicht durchliest und einfach mal lustig rumdrückt!

SilentShadow schrieb:
1. Erstes Problem, war das er nicht mit 4 Speichern starten wollte, und ich 3 rausnehmen musste, kein Problem das kannte ich ich auch noch vom Maximus Formula 2 . Nu läuft er schonmal.

2. Hab da übrigens ne Funktion gefunden die nennt sich Übertaktungsregler, da hatte ich raufgedrückt und auf einmal ging der Rechner aus, er fuhr hoch und ging wieder aus. Bis ich ihn dann vom Strom genommen hatte und aufeinmal hatte er mir angezeigt das der speicher nun auf 1600mhz läuft vorher 1066mhz und der prozessor auf 4,3ghz läuft. Find das ja bissel lustig.

3.Was emphielt ihr mir Treiber vom Board raufhauen oder von Windows 7 belasssen?
Zum Vergrößern anklicken....

1. Meine 4 Speicher liefen von der ersten Stunde an optimal.

2. Das ist der Übertaktungsregler (OC-Tuner). Das System wird vom BIOS, jetzt natürlich UEFI, getestet und es werden sichere Werte eingestellt. Das Aus- und Einschalten dabei ist normal, er sollte aber von selbst wieder starten.

3. Welche Treiber meinst DU?

Ram Vollbestückung ist immer so ein Ding ! Kann gut gehen . oder auch nicht . Bin er der Freund von 2 Riegel nur . Das geht immer :)

Bei mir fuhr der PC zunaechst auch mit 2 Riegel nicht hoch,weil ich die beiden RAMS nicht richtig in die Slots gesteckt habe....ein Klassiker unter den User Errors.....:bigok:

@Cy4n1d3

Was bitte ist eine Anleitung ? Bei Männern gibt es keine ;) , nein Scherz, aber als ich ihn gestern fertig gebaut hatte war ich schon bissel fertig mit den Nerven.


Also ich hatte am Anfang alle 4 Speicher reingesteckt und ihn dann zum erstenmal gestartet, er zeigte keine Bild und hat sich imer wieder resetet.
Dann habe ich 3 Entfernt und dann ist er gestartet. Wieder aus gemacht die anderen 3 rein und dann ist er eindwandfrei mit 4 Speichern gebootet.
Das Gleiche hatte ich schonmal mit mein OCZ Reaper auf den ASUS Maximus Formula II.
Mit den Kompletten Standart Einstellungen vom Bios erkennt er die Speicher aber nur als 1066mhz Speicher, den Prozessor hat er Komplett erkannt. Woran kann das liegen?

Aber erster Eindruck als ich das Bios gesehn hatte war schon Heftig ;) dank UEFI.

Ich mein die Treiber von der CD aus oder halt die ,die sich Windows sleber aus dem Netz zieht.

mfg SilentDeath

Zuletzt bearbeitet:
Tulua schrieb:
Die Temps fuer die Vcores gehen im Idle drastisch runter wenn man im Bios bei Phase Control "Optimized" einstellt. Dann wird das Asus Phase Design benutzt und nicht das von Intel. Das machte bei mir fast 10 Grad aus.
Zum Vergrößern anklicken....

Und was ist allgemein besser? Ändert sich was an der Stabilität?

An der Stabilitaet wird sich nichts aendern, aber wenn man die Temps senken kann sollte man das doch tun, da schonender fuer die Komponenten.

Stabilitätstechnisch nimmt sich das nicht viel, hat einfach mit der Ansteuerung der Phasen zu tun.
Für höhere Stabilität muss man auf Extreme oder Manual + Ultra Fast wechseln :)

4,4 Ghz laufen stundenlang problemlos durch Prime mit Phase control auf Optimized. LLC auf Medium und Offset auf + 0.005. Bis heute kein Aussetzer. Superstabil, schnell, so mag ichs, Sabertooth halt..........:d

p1skop4T schrieb:
voll alle Spiele unspielbar alles ruckelt sogar mein Chefsessel noch nie Dual GPU gehabt was :hmm:
Zum Vergrößern anklicken....

Crossfire mal früher aber die Spiele hatten da wie gesagt die microruckler das auch bekannt wenn man das mal in google eintippt ! und es ist auch immer Schweine teuer 2 Wasserkühler zukaufen bei 80€ oder mehr pro Stück .

http://www.pcgameshardware.de/aid,631607/Videobeweis-Mikroruckler-zerstoeren-den-leistungssteigernden-Effekt-von-Multi-GPU-Loesungen/Grafikkarte/Test/


Das wieder das Thema ATI vs. Nvidia !

Zuletzt bearbeitet:
nicht schon wieder Microruckler Disku.
Ja,Pc Hobby ist teuer,das darf dann was kosten,solls aauch.
Und dann am besten zwei fette Grakas rein,für alle ,die keine probs mit den "bösen"Microrucklern haben.

Solele...mein Säblezahntiger ist verbaut...



..schon heftiges BIOS, wenn man nur Phoenix gewohnt ist.

Also, 1606 Bios flashen, das lüppt am Besten, oder was meint ihr ??

E:://

Auf der ersten Seite ist das BIOS nicht, wo kriegt man das her ?

E:"://

gefunden auf der Asus HP...welches nutzt denn die Allgemeinheit ??

Zuletzt bearbeitet:
Hast du die Datei entpackt? Die muss als Dateiendung *.rom aufweisen.

---------- Beitrag hinzugefügt um 20:40 ---------- Vorheriger Beitrag war um 20:40 ----------

Nur dann gehts!

lol schaut echt endgeil aus mein board Bootet mit diesen logo



und so geht das einfach geil gemacht von Asus


Zuletzt bearbeitet:
kann man das auch einstellen lol das Bild schaut auch geil aus leider NV drauf ich habe AMD und CF :)

jetzt macht Booten spaß wer hat den geilsten logo.

Zuletzt bearbeitet:
