[Sammelthread]ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Realtek® RTL8125-CG 2.5G LAN
Anti-surge LANGuard
ROG GameFirst Technology
WiFi
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd Gen AMD RyzenTM Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, )
2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Anti-surge 2.5G LAN (RJ45) port
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi Module
7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 5000 and 4000 G-Series Processors
4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU
Graphic
1 x HDMI 2.0
1 x DisplayPort
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Expansion Slots
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
2 x PCIe 4.0 x16 (x16 or dual x8)*
AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor
2 x PCIe 3.0 x16 (x16 or dual x8)*
AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor
1 x PCIe 3.0 x16 (x8 mode)*
AMD X570 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
2 x PCIe 4.0 x1
*PCIeX16_3 slot shares bandwidth with PCIeX1_2.
Storage
Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors:
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
AMD X570 Chipset
M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
8 x SATA 6Gb/s ports
LAN
1 x Realtek 2.5Gb Ethernet
1 x Intel® I211-AT 1Gb Ethernet
Anti-surge LANGuard
ROG GameFirst Technology
1 x Intel® 1Gb Ethernet
WiFi
Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth
Bluetooth® v5.2
Audio
Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
Audio Features
- SupremeFX Shielding Technology
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
USB Ports
AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors
- 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A)
AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors
- 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A)
AMD X570 chipset
- 1 x USB 3.2 Gen2 front panel connector
- 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C)
- 2 x USB3.2 Gen1 ports (at front panel)
- 4 x USB 2.0 ports (at front panel)
Special Features
Extreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
AURA Sync
- AURA RGB headers
- Addressable Gen 2 headers
Back I/O Ports
8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I211-AT 1Gb Ethernet port
1 x Realtek 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
Internal I/O Ports
Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
2 x 4-pin Chassis Fan headers
1 x 4-pin M.2 Fan header
1 x W_PUMP+ header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
8 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x Front Panel Audio header (AAFP)
1 x SPI TPM header (14-1pin)
1 x Speaker header
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
Accessories
Cables
4 x SATA 6Gb/s cables
1 x Thermistor cable pack
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Rubber Package
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x Support DVD
Documentation
1 x User manual
BIOS
256 Mb Flash ROM, UEFI AMI BIOS
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, )
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback® Button(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz
Expansion Slots
3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
Supports channel bandwidth: HT20/HT40/HT80/HT160
Intel® Wi-Fi 6 AX200
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Up to 2.4Gbps transfer speed
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- DTS® Sound Unbound
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Virtual Mixer
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
2 x USB 2.0 port(s)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Back I/O Ports
1 x DisplayPort
1 x HDMI
1 x ASUS Wi-Fi Module
3 x LED-illuminated audio jacks
4 x USB 3.2 Gen 1 (blue)
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x HS_FAN
1 x PCH_FAN
1 x AAFP connector
1 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x T_Sensor Connector
1 x Speaker connector
Accessories
User's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x ROG Strix stickers
1 x M.2 bracket
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension cable for Addressable LED
1 x AAFP Extension Cable
1 x Panel cable
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
Mini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
Note
*1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
*2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
Sound setzt aus oder knistert
Immer wieder USB Disconnects
Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.
USB Disconnects
Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile
USB Flashback funktioniert nicht
Bitte folgende Punkte ausprobieren:
- Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
- Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
- Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick
BIOS/UEFI Downgrade
Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.
Ist der Chipsatz Lüfter regelbar?
Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.
Chipsatz Temperatur zu hoch?
Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.
Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.
Rechner bootet nicht, wenn eine Soundkarte verbaut ist
Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.
ich hab mich dazu durchgerungen doch mal wieder ein neues System zu kaufen und demnächst müsste mein X570-e zusammen mit dem 5950x ankommen.
Aktuell frage ich mich ob es bei dem Board möglich ist die nvme steckplätze einzeln im bios zu disablen. https://abload.de/image.php?img=k1600_190724153220m1k6l.jpg deutet zwar halbwegs darauf hin, aber zeigen tut es der screen nicht direkt.
Aktuell frage ich mich ob es bei dem Board möglich ist die nvme steckplätze einzeln im bios zu disablen. https://abload.de/image.php?img=k1600_190724153220m1k6l.jpg deutet zwar halbwegs darauf hin, aber zeigen tut es der screen nicht direkt.
Du bist auf dem Bild im SATA Menü, wenn Du eine NVME SSD installiert hast siehst Du die da eh nicht, nur wenn SATA SSD´s installiert sind erscheinen die dort.
Ganz abschalten geht wohl nicht, das einzige was geht ist im Onboard Geräte Menü die Bandbreite (Lanes) der PCIe Geräte zu beeinflussen.
Man kann auch (so viel ich weis) keinen einzelnen PCIe Slot abschalten, was technisch ja das gleiche ist.
Allerdings, so aus Neugier: warum sollte ich eine eingebaute SSD abschalten wollen?
Wenn ich die nur ab und zu brauche (oder aus Sicherheitsgründen) könnte ich sie ja auch in ein externes Gehäuse packen und müsste nicht jedes mal rebooten und ins BIOS, mache ich mit HDD´s ja auch.
Du bist auf dem Bild im SATA Menü, wenn Du eine NVME SSD installiert hast siehst Du die da eh nicht, nur wenn SATA SSD´s installiert sind erscheinen die dort.
Ganz abschalten geht wohl nicht, das einzige was geht ist im Onboard Geräte Menü die Bandbreite (Lanes) der PCIe Geräte zu beeinflussen.
Man kann auch (so viel ich weis) keinen einzelnen PCIe Slot abschalten, was technisch ja das gleiche ist.
Allerdings, so aus Neugier: warum sollte ich eine eingebaute SSD abschalten wollen?
Wenn ich die nur ab und zu brauche (oder aus Sicherheitsgründen) könnte ich sie ja auch in ein externes Gehäuse packen und müsste nicht jedes mal rebooten und ins BIOS, mache ich mit HDD´s ja auch.
Hat mich auch interessiert. Ich würde das brauchen um Linux zu installieren und kein Dualboot zu bekommen, ich habe deshalb meine nvme wieder ausgebaut weil ich sonst kein Linux installieren kann ohne den verd.... Bootmanager zu bekommen. Ich wähle die zu bootende Platte lieber mit F8 aus.
Platten im BIOS abzuschalten kann unter Windows für Test sehr Sinnvoll sein ohne das einem gleich der Bootloader zerschossen wird weil Windows meint irgend was neu zu schrieben!
Platten im BIOS abzuschalten kann unter Windows für Test sehr Sinnvoll sein ohne das einem gleich der Bootloader zerschossen wird weil Windows meint irgend was neu zu schrieben!
Genau darum geht es mir
Da muss ich mir dann ggf. was anderes einfallen lassen und ggf. doch von einer regulären sata-ssd im Wechselrahmen booten oder so...
Interessant, also sind die grossen Unterschiede bei L3 Durchsatz in AIDA wohl doch nicht einfach zu ignorieren.
Ich habe die Unterschiede eh nie verstanden.
Mit PBO off erhalte ich immer um die 750GB/s, sobald auch nur ein PPT/TDC/EDC Wert angepasst wird, sackt dieser auf ca. 350-600GB/s ein.
Mit einer Ausnahme, wenn man die PBO-Limits manuell im gleichen Verhältnis zu den defaults erhöht, dann bekommt man wieder ungefähr die gleichen Werte wie PBO off.
Die besten L3 Werte bekam ich aber mit fixen CPU-Takt oder dem fmax enhancer, letzterer funktioniert aber bei meinem 5950x (im Gegensatz zum 3700x) mal gar nicht. Die CPU Leistung sinkt massiv und HWiNFO bestätigt in Multicore Benches extremes Clockstretching unter Effective Clock. Überall sonst sieht man zwar schön hohe Taktraten aber die Leistung und auch die deutlich niedrigere Temperatur unter Last beweisen das Gegenteil.
Das Ding bzw. ein Teil davon geht mir richtig auf den Sack. Habe ich da jetzt auch mal in aller Deutlichkeit geschrieben.
AGESA-Updates auf ComputerBase
Da in der Zwischenzeit bereits einige Mainboardhersteller neue BIOS-Versionen mit aktuellem AGESA veröffentlicht haben, aktualisiert die Redaktion die Übersicht BIOS-Updates für Zen 3 mit den neuesten Versionen aller Hersteller.
@sv3n ohne Witz, was soll daran aktuell sein? Das verlinke Ding ist mega outdated und teilweise mit Beta Versionen, die schon lange zurückgezogen wurden. Des Weiteren aktualisiert die Redaktion gar nichts, sondert kopiert es nur aus dem Luxx. Hört bitte damit auf und vertagt euch mal wieder mit @Reous
Beitrag automatisch zusammengeführt:
btw. Danke dir @Reous für den Community Support hier und für die ultimative Bios Liste auch! 💪
@KCX
das von Dir geschriebene geht beim Sven auf der einen Seite rein und auf der anderen direkt wieder raus.
Er gibt sich auf der einen Seite zwar Mühe mit seinen Beiträgen, ist aber ziemlich ignorant was das Thema Urheberrechte betrifft.

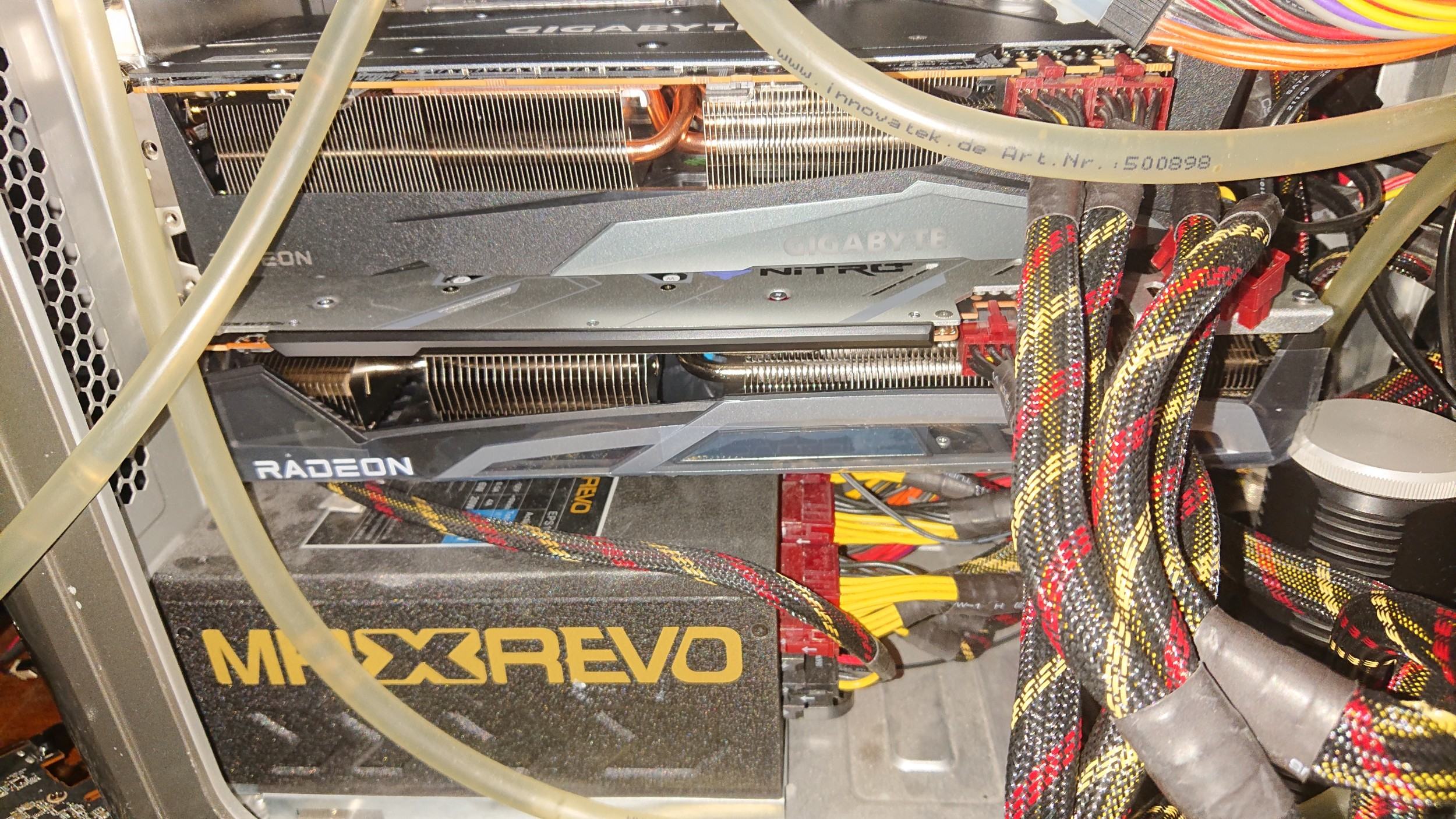

ich wüsste zu gerne wo man DA bitteschön noch eine Dritte GPU unterbringen soll....
Da ist noch nen knapper Zentimeter luft zwischen GPU und netzteil.
Zumal die Untere Graka auch den unteren Slot verdeckt. Also nur mit Riser Karte oder 1Slot GPU möglich.
Wie wird das denn da angebunden? Ich hab jetzt schon 2x 8 Lanes PCI-E 4.0. Geht dass dann auf 1x8 und 2x4 Lanes runter?
Weil von AMD selbst kommt daß es kein generic change ist - sprich, die CPU läuft wie sie läuft und sieht in diesem speziellen Bench schlechter aus als nötig.
Oh übrigens... weiss jemand wieso das Mainboard 3x Beept wenn man gewisse GPU's einbaut?
Ich hatte damals bei der RTx3090 des Kollegens das Problem und mit der Sapphire Nitro+ 6800XT beept sie auch! Aber nicht mit der Gigabyte Gaming OC 6800 XT oder mit meiner alten RTX3090.
Also es ist Graka Bedingt aber nicht bei allen Grakas. Kann es sein dass die beim Start zu viel Strom ziehen oder so ?
Sobald der PC Startet macht es Beep Beep Beep und startet dann problemlos.
Da das ganze fröhlich weitergetrieben wird, jede Einsicht fehlt, man es sogar noch abstreitet und Sven meine Meinung als "Blödsinn" bezeichnet, habe ich meine Benchmark Listen auf CB geschlossen bzw. werde ich meine Community Arbeit dort einstellen. Ich und viele andere sehen dieses Verhalten einfach nur als abartig an. Die Community wegen ein paar Klicks zu verraten und zu prellen geht gar nicht. Sowas werde ich nicht weiter unterstützen. Ich wurde auch direkt von vielen angeschrieben, unter anderem von Moderatoren, die den Fall nicht kannten. Selbst dort traf ich auf Zustimmung. Eigentlich sehen es alle so, nur Sven und gewisse Leute dahinter nicht!? Da ich die Arbeit für die Community von @Reous sehr zu schätzen weiß und sowas nicht gerade förderlich und motivierend für andere oder ihn ist, muss ich da jetzt mal meine rote Karte ziehen. Ich weiß wie viel Arbeit so eine Liste bedeuten kann, da ich selbst über Jahre viel Zeit in meine Bench Listen gesteckt habe. Klar natürlich auch, weil ich Spaß daran hatte... Wenn es nur ein "Ausrutscher" gewesen wäre, könnte ich da noch drüber wegsehen. So aber nicht mehr! Mir auch egal ob sich was ändert oder nicht... Zumindest wissen jetzt einige mehr Bescheid und können die "Bios News / Liste" auf CB richtig deuten. Klar kann man meinen kleinen Aufstand im Internet auch belächeln; für mich fühlt es sich aber richtig an bzw. werde ich mich immer auf die Seite von so engagierten Usern stellen. Zwar nicht nur der einzige Grund, aber der ausschlaggebende. Schade finde ich es allerdings schon, da es viele User gab, die gerne meine Listen besuchten und jetzt letztendlich alle verloren haben. Hätte aber nicht sein müssen... Evtl. überlegt man sich es demnächst zweimal, ob man die Community "beraubt".
Oh übrigens... weiss jemand wieso das Mainboard 3x Beept wenn man gewisse GPU's einbaut?
Ich hatte damals bei der RTx3090 des Kollegens das Problem und mit der Sapphire Nitro+ 6800XT beept sie auch! Aber nicht mit der Gigabyte Gaming OC 6800 XT oder mit meiner alten RTX3090.
Also es ist Graka Bedingt aber nicht bei allen Grakas. Kann es sein dass die beim Start zu viel Strom ziehen oder so ?
Sobald der PC Startet macht es Beep Beep Beep und startet dann problemlos.
Macht es bei mir mir dem aktuellen Bios auch. Ein langer Beep und drei kurze hinterher. VGA-LED ist auch immer an wenn der Rechner eigeschaltet wird, aber laut Asus ist das kein Bug sondern ein "Feature".
Bei einem Neustart piept nichts und die LED geht auch aus. Rechner funktioniert aber so oder so ohne Probleme, nur halt etwas nervig.
und was genau sagt das Feature?
Kommt das wenn die Graka zu viel Strom zieht oder wenn BIOS komische daten erkennt oder wen fastboot iwie nicht korrekt läuft?
Da das ganze fröhlich weitergetrieben wird, jede Einsicht fehlt, man es sogar noch abstreitet und Sven meine Meinung als "Blödsinn" bezeichnet, habe ich meine Benchmark Listen auf CB geschlossen bzw. werde ich meine Community Arbeit dort einstellen. Ich und viele andere sehen dieses Verhalten einfach nur als abartig an. Die Community wegen ein paar Klicks zu verraten und zu prellen geht gar nicht. Sowas werde ich nicht weiter unterstützen. Ich wurde auch direkt von vielen angeschrieben, unter anderem von Moderatoren, die den Fall nicht kannten. Selbst dort traf ich auf Zustimmung. Eigentlich sehen es alle so, nur Sven und gewisse Leute dahinter nicht!? Da ich die Arbeit für die Community von @Reous sehr zu schätzen weiß und sowas nicht gerade förderlich und motivierend für andere oder ihn ist, muss ich da jetzt mal meine rote Karte ziehen. Ich weiß wie viel Arbeit so eine Liste bedeuten kann, da ich selbst über Jahre viel Zeit in meine Bench Listen gesteckt habe. Klar natürlich auch, weil ich Spaß daran hatte... Wenn es nur ein "Ausrutscher" gewesen wäre, könnte ich da noch drüber wegsehen. So aber nicht mehr! Mir auch egal ob sich was ändert oder nicht... Zumindest wissen jetzt einige mehr Bescheid und können die "Bios News / Liste" auf CB richtig deuten. Klar kann man meinen kleinen Aufstand im Internet auch belächeln; für mich fühlt es sich aber richtig an bzw. werde ich mich immer auf die Seite von so engagierten Usern stellen. Zwar nicht nur der einzige Grund, aber der ausschlaggebende. Schade finde ich es allerdings schon, da es viele User gab, die gerne meine Listen besuchten und jetzt letztendlich alle verloren haben. Hätte aber nicht sein müssen... Evtl. überlegt man sich es demnächst zweimal, ob man die Community "beraubt".
Auch wenn es zu selten angesprochen wird:
Von mir mal ein extra Danke für all die Mühen und Arbeit im Hintergrund.
Für dich, Reous, Emi und all die Anderen (sehr viele Andere), die bei den kleinen und großen Problemchen immerzu helfend freundlich und kompetent helfend eingreifen.
Ihr müsst den csm compatibility Modus ausmachen. Dieses neue gpu Feature ist nur mit efi-boot kompatibel und darum piept es. Wenn der Monitor früh genug ein Bild zeigt sieht man glaube ich auch eine Meldung.
Ihr müsst den csm compatibility Modus ausmachen. Dieses neue gpu Feature ist nur mit efi-boot kompatibel und darum piept es. Wenn der Monitor früh genug ein Bild zeigt sieht man glaube ich auch eine Meldung.
Interessant, also sind die grossen Unterschiede bei L3 Durchsatz in AIDA wohl doch nicht einfach zu ignorieren.
Ich habe die Unterschiede eh nie verstanden.
Mit PBO off erhalte ich immer um die 750GB/s, sobald auch nur ein PPT/TDC/EDC Wert angepasst wird, sackt dieser auf ca. 350-600GB/s ein.
Mit einer Ausnahme, wenn man die PBO-Limits manuell im gleichen Verhältnis zu den defaults erhöht, dann bekommt man wieder ungefähr die gleichen Werte wie PBO off.
Die besten L3 Werte bekam ich aber mit fixen CPU-Takt oder dem fmax enhancer, letzterer funktioniert aber bei meinem 5950x (im Gegensatz zum 3700x) mal gar nicht. Die CPU Leistung sinkt massiv und HWiNFO bestätigt in Multicore Benches extremes Clockstretching unter Effective Clock. Überall sonst sieht man zwar schön hohe Taktraten aber die Leistung und auch die deutlich niedrigere Temperatur unter Last beweisen das Gegenteil.
Bei 5xxx ryzen braucht man einen positiven vcore offset für den fmax Enhancer, hat irgendwo jemand Offizielles gepostet. Kann ich auch bestätigen. Hab nur noch nicht den Sweetspot gefunden.
und was genau sagt das Feature?
Kommt das wenn die Graka zu viel Strom zieht oder wenn BIOS komische daten erkennt oder wen fastboot iwie nicht korrekt läuft?
Gute Frage, hat hier im Thread irgendjemand vor 50 Seiten verlinkt. Für mich, und ich denke ich bin da nicht der einzige ist es ein nerviges Feature. Werd mal später wenn ich daheim bin nach dem CM schauen und ob sich da was ändert.
Edit: @Gonzo28
der ist bei mir aus. Keine Ahnung was das soll aber nach einem Neustart ist alles gut. Lediglich beim Kaltstart piept der Boardlautsprecher und die VGA-LED bleibt dauerhaft an. Gibt auch keine weiteren Fehlercodes oder sonst was, Board zeigt nach dem Booten AA an und läuft ohne Probleme. Bei einem Neustart piept es dann auch nicht mehr und die LED geht auch aus.
Bei 5xxx ryzen braucht man einen positiven vcore offset für den fmax Enhancer, hat irgendwo jemand Offizielles gepostet. Kann ich auch bestätigen. Hab nur noch nicht den Sweetspot gefunden.
Hööööö....
Also ich hatte mit dem 3900X nach einigen BIOS updates massiv efolg mit fmax Enhancer. Auf dem 5900X Nie. Da gabs nur Performance verlust.
Wenn du jetzt meinst das mit erhöhter vCore der besser läuft wäre das einige Tests wert.
Aber kommt denn die erhöhte vCore mit dem Curve Optimizer zurecht?
Okay.... @Gonzo28 du hast recht.
Aber FMax Enhancer ist trotzdem immernoch Scheisse.
Das 3405 Bios ist scheinbar doch wesentlich schneller als das alte 3402! (8'643 Punkte CB20 zu neu 8'880)
Also mal alle Tests aufgelistet...

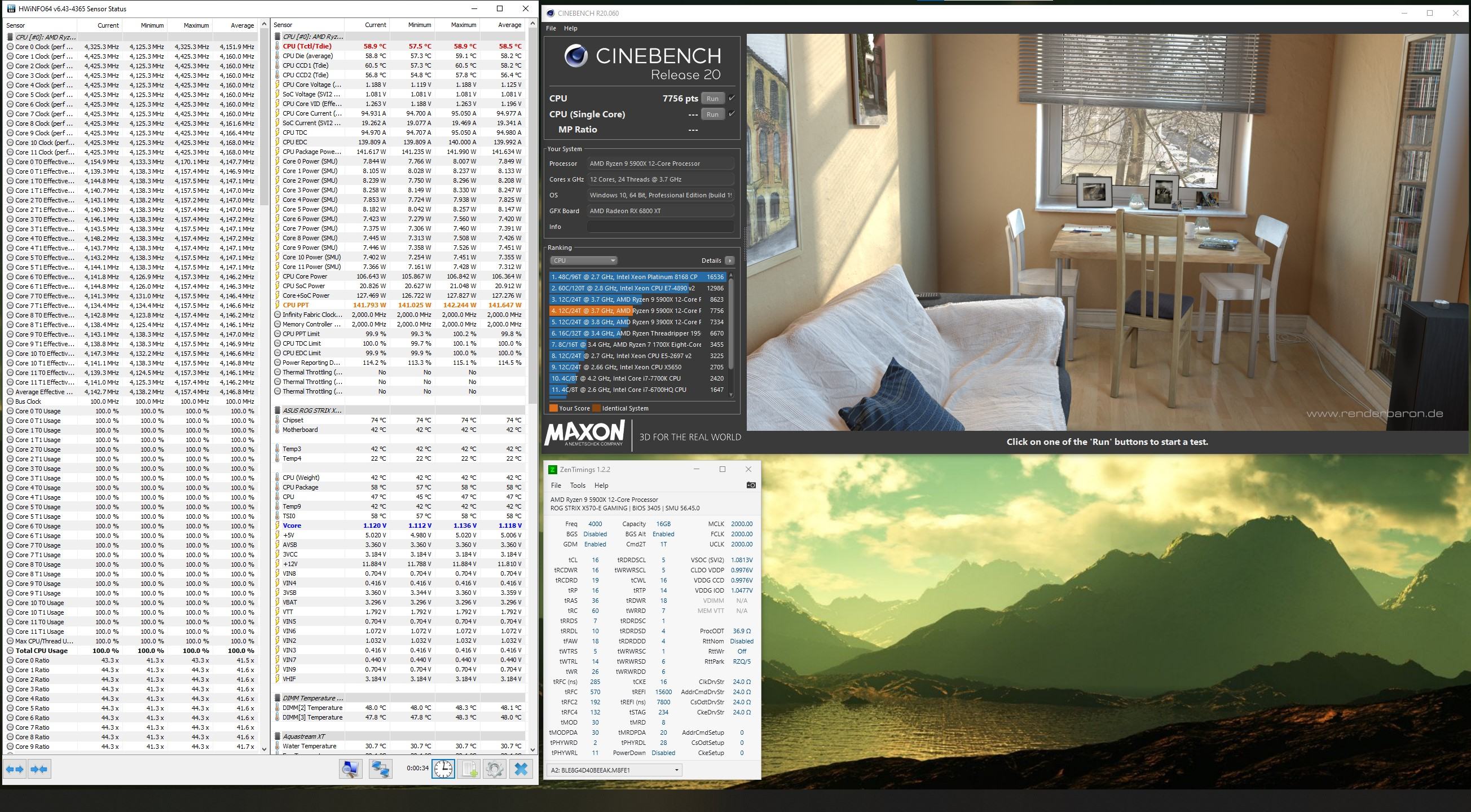

Standard: IF2000MHZ DDR4000 Keine CPU einstellungen. Realtime Score von 8057 Punkte

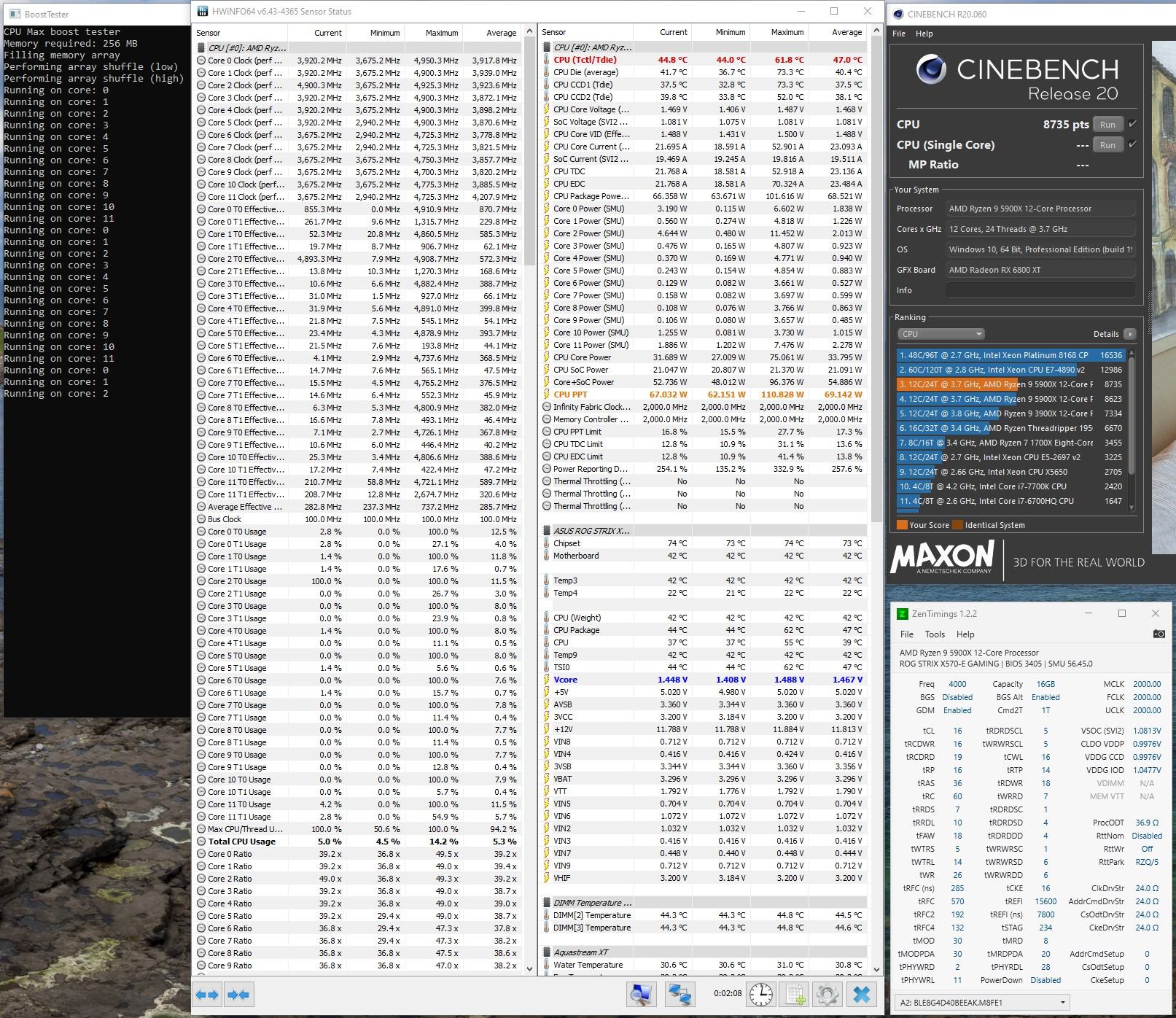

PBO Limite auf 400W TDP und 170A EDC: RT Score 6892 Punkte
Die automatische vCore ging von 1.118V auf 1.281V im Durchschnitt, CPU verbrauch von 140W auf 210W, Takt von 4.15Ghz auf 4.45Ghz
Curve Optimizer -16 auf den 4 Prime Cores und -30 auf allen anderen. RT Score: 8880 Punkte
Spannung stieg von 1.281V auf 1.310V im Schnitt. Maximum PPT von 208W auf 225W hoch und der Takt durchschnitt von 4.45Ghz auf 4.5Ghz hoch. Der maximaltakt von 4.47 zu 4.58 rund 100Mhz höher.

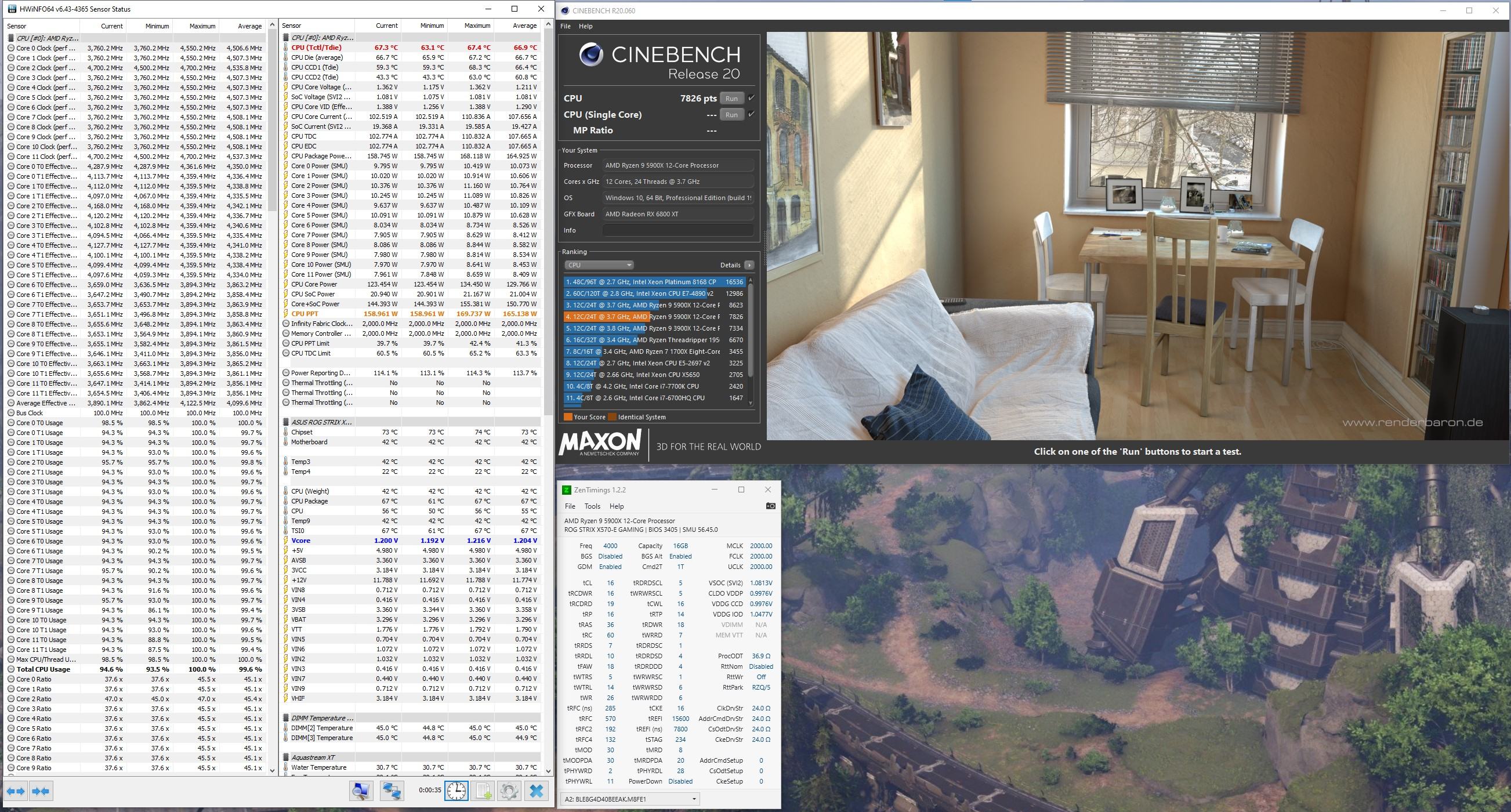

Nun lassen wir den Curve Optimizer aber mal wieder abgeschalten und testen den FMAX Enhancer aus.
RT Score: 8050 Also ziemlich genau auf Stock niveau. Verbraucht aber nich 140W sondern bis zu 170W
Also mal Global vCore Offset von +0.05V eingestellt:
RT Score von 8482 Punkte: Was aber direkt auffällt. CCD0 hat 4.5Ghz und CCD1 nur 4.15Ghz!

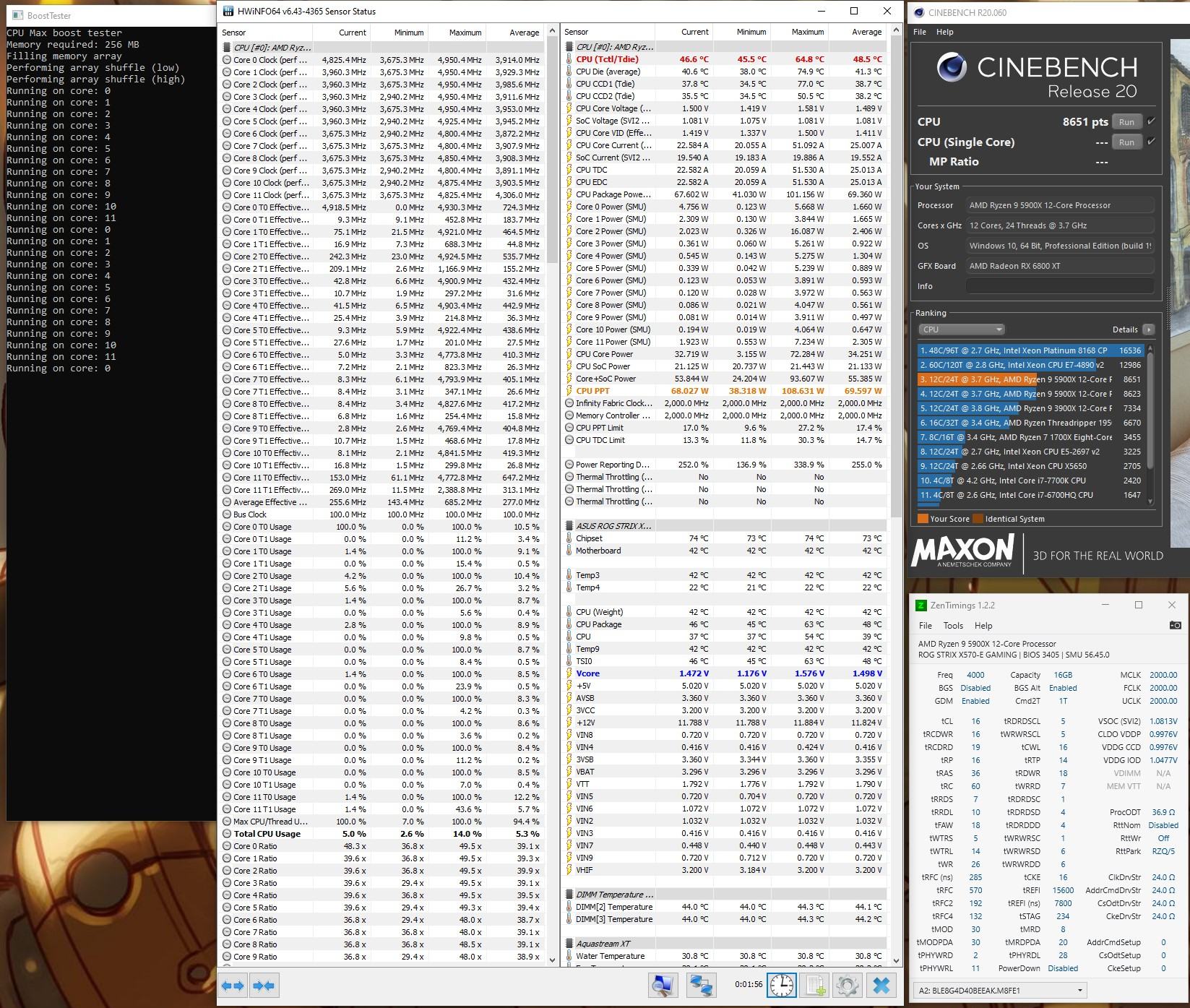

Also gleich mal weiter übertreiben mit vCore +0.1V
RT Score 8651 Punkte. Verbrauch geht schon bis zu 195W hoch. Und Singlecore sehe ich teilweise bis zu 1.576V Spannung Aber gleiches Problem hier, CCD1 taktet wesentlich tiefer!
Mal kurz den BoostTester veglichen: Mit Fmax Enhancer und +0.1V vCore taktet er 4.9Ghz auf CCD0 und 4.8Ghz auf CCD1.
Mit einfach nur PBO Limite erhöht und vCore auf Auto taktet er ziemlich genau gleich weit hoch aber mit Maximal 1.488V
Also ich kann den fMax Enhancer wirklich nur mit den Ryzen3000 Empfehlen.
💪
