[Sammelthread]ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Realtek® RTL8125-CG 2.5G LAN
Anti-surge LANGuard
ROG GameFirst Technology
WiFi
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd Gen AMD RyzenTM Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, )
2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Anti-surge 2.5G LAN (RJ45) port
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi Module
7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 5000 and 4000 G-Series Processors
4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU
Graphic
1 x HDMI 2.0
1 x DisplayPort
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Expansion Slots
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
2 x PCIe 4.0 x16 (x16 or dual x8)*
AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor
2 x PCIe 3.0 x16 (x16 or dual x8)*
AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor
1 x PCIe 3.0 x16 (x8 mode)*
AMD X570 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
2 x PCIe 4.0 x1
*PCIeX16_3 slot shares bandwidth with PCIeX1_2.
Storage
Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors:
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
AMD X570 Chipset
M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
8 x SATA 6Gb/s ports
LAN
1 x Realtek 2.5Gb Ethernet
1 x Intel® I211-AT 1Gb Ethernet
Anti-surge LANGuard
ROG GameFirst Technology
1 x Intel® 1Gb Ethernet
WiFi
Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth
Bluetooth® v5.2
Audio
Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
Audio Features
- SupremeFX Shielding Technology
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
USB Ports
AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors
- 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A)
AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors
- 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A)
AMD X570 chipset
- 1 x USB 3.2 Gen2 front panel connector
- 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C)
- 2 x USB3.2 Gen1 ports (at front panel)
- 4 x USB 2.0 ports (at front panel)
Special Features
Extreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
AURA Sync
- AURA RGB headers
- Addressable Gen 2 headers
Back I/O Ports
8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I211-AT 1Gb Ethernet port
1 x Realtek 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
Internal I/O Ports
Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
2 x 4-pin Chassis Fan headers
1 x 4-pin M.2 Fan header
1 x W_PUMP+ header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
8 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x Front Panel Audio header (AAFP)
1 x SPI TPM header (14-1pin)
1 x Speaker header
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
Accessories
Cables
4 x SATA 6Gb/s cables
1 x Thermistor cable pack
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Rubber Package
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x Support DVD
Documentation
1 x User manual
BIOS
256 Mb Flash ROM, UEFI AMI BIOS
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, )
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback® Button(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz
Expansion Slots
3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
Supports channel bandwidth: HT20/HT40/HT80/HT160
Intel® Wi-Fi 6 AX200
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Up to 2.4Gbps transfer speed
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- DTS® Sound Unbound
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Virtual Mixer
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
2 x USB 2.0 port(s)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Back I/O Ports
1 x DisplayPort
1 x HDMI
1 x ASUS Wi-Fi Module
3 x LED-illuminated audio jacks
4 x USB 3.2 Gen 1 (blue)
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x HS_FAN
1 x PCH_FAN
1 x AAFP connector
1 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x T_Sensor Connector
1 x Speaker connector
Accessories
User's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x ROG Strix stickers
1 x M.2 bracket
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension cable for Addressable LED
1 x AAFP Extension Cable
1 x Panel cable
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
Mini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
Note
*1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
*2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
Sound setzt aus oder knistert
Immer wieder USB Disconnects
Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.
USB Disconnects
Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile
USB Flashback funktioniert nicht
Bitte folgende Punkte ausprobieren:
- Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
- Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
- Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick
BIOS/UEFI Downgrade
Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.
Ist der Chipsatz Lüfter regelbar?
Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.
Chipsatz Temperatur zu hoch?
Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.
Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.
Rechner bootet nicht, wenn eine Soundkarte verbaut ist
Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.
So, mein PC ist diese Woche endlich gekommen und ich hab endlich den ganzen Kram zu Ende installiert.
Booten tue ich wieder von 2.5" SSD da ich damit trotz Verschlüsselung mit Veracrypt weiterhin das 1:1 Backup via externer Kopierstation erledigen kann.
Sollte irgendwann was nicht mehr laufen, wechsel ich schlicht die Backup-SSD und weiter gehts...
Gewechselt hab ich von nem i7-7700k zu nem R5950x und muss sagen, dass meine Erwartungen sogar übertroffen wurden.
Im CB23 bekomme ich Stock 25845Pkt.
Das ist ca. 4.2mal so fix wie vorher.
Richtig ab geht das Teil aber erst mit eon-Vue, wo eine Szene von mir nur noch 4.5h benötigt statt ca. 46h.
Also nicht mehr mehrere Tage rendern lassen, sondern nur noch über Nacht
Interessanterweise kann ich während des Renderns sogar relativ normal im Homeoffice arbeiten und merke keine besonderen Ruckler. Mit dem i7700k war das schlicht unmöglich, da jede Fensterbewegung ehlend lange dauerte während gerendert wurde.
Was ich ein wenig seltsam finde ist, dass CoreTemp unter Volllast aller Kerne ca. 69Grad anzeigt, aber bei Volllast von wenigen Kernen (also nur noch 6 oder so) auf >85Grad geht und die Lüfter entsprechend hochfahren.
Ist das designbedingt vom Ryzen ?
Bis auf die merkwürdige Anordnung des PCI-E Slots bei dem Mainboard bin ich eigentlich rundum zufrieden.
Ggf. gibt es ja mal eine gut funktionierende PCI-E4.0 Riser Karte mit der ich die rtx3800 dann auch problemlos wieder ausbauen kann bzw. besser an die nvme-Slots komme
Andernfalls muss ich wohl den Noctua-Kühler ausbauen oder zumindest dessen mittleren Lüfter um an den Penökel für den PCI-E-Slot zu kommen..
Bis auf die merkwürdige Anordnung des PCI-E Slots bei dem Mainboard bin ich eigentlich rundum zufrieden.
Ggf. gibt es ja mal eine gut funktionierende PCI-E4.0 Riser Karte mit der ich die rtx3800 dann auch problemlos wieder ausbauen kann bzw. besser an die nvme-Slots komme
Andernfalls muss ich wohl den Noctua-Kühler ausbauen oder zumindest dessen mittleren Lüfter um an den Penökel für den PCI-E-Slot zu kommen..
@Reous
Wie immer: besten Dank für die zeitnahe Bereitstellung des Mods für das F-Gaming Aufgespielt und läuft.
Mir fehlen noch die Option zur Freischaltung des PCH-Sensors im Monitoring sowie die Möglichkeit "Force L0s" bei ASPM unterhalb von Advanced\PCI Subsystem Settings.
Falls du hier noch einmal etwas Zeit über haben solltest...
@Maghook
Gerade nochmal nachgeschaut, sollte beides vorhanden sein. Flashe am besten noch einmal den Mod drüber. Vorher bitte Default Settings laden.
Edit: Ach du meinst den PCH Sensor für die Lüftersteuerung bzw die Temp Quelle. Okay, das habe ich in der Tat vergessen. ASPM sollte aber vorhanden sein.
MediaFire is a simple to use free service that lets you put all your photos, documents, music, and video in a single place so you can access them anywhere and share them everywhere.
Habe vor dem flashback die Defaults geladen. Sollte daher eigentlich sauber sein.
Mache ich bei jedem Update, die Zeit nehme ich mir um alles von Hand neu einzugeben (kein zurückspielen alter BIOS-Configs).
Dabei sind mir die beiden "Fehler" ja aufgefallen: ASPM ist als Eintrag zwar vorhanden, aber die L0s-Option wird mir an der Stelle nicht zur Auswahl angeboten.
Beim PCH-Sensor meine ich die Lüftersteuerung, genau. Die fehlte ebenfalls.
Ansonsten alles unauffällig.
Ich probiere direkt mal die 3602M_2 ...
----------------
Edit: beides jetzt mit der M_2 wiedergefunden.

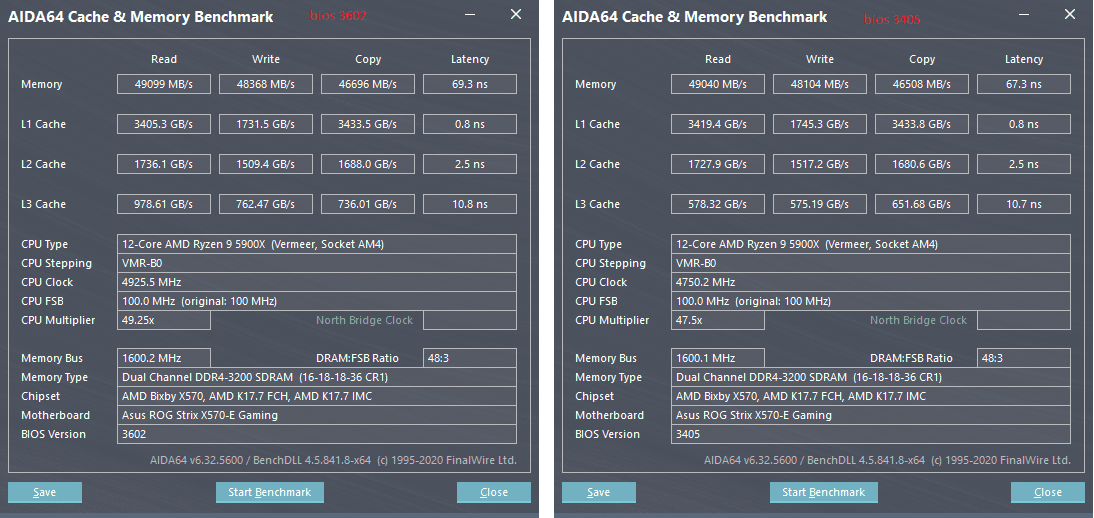

I use memories Geil EVO X II (GAEXSY48GB3200C16ASC) 3200Mhz, 4x8 GB, since I set up this setup using the 3800X, and kept them when I switched to the 5900X.
Ich verwende Speicher Geil EVO X II (GAEXSY48GB3200C16ASC) 3200 MHz, 4 x 8 GB, da ich dieses Setup mit dem 3800X eingerichtet habe und sie beim Umstieg auf den 5900X beibehalten habe.
Diese WHEA-Fehler, die Ryzen 5000 betrafen, sind meines Erachtens Spannungsanpassungsprobleme. Wenn sie nur wenig genutzt werden, treten diese Fehler auf. Ich habe mir das AMD-Forum angesehen und einer der Benutzer hat eine neue CPU 5900X BG 2045BGS erhalten und festgestellt, dass dies der Fall ist löste die Probleme, jedoch hatte ich 3 WHEA 18 mit 3 verschiedenen BIOS und meiner CPU und 5900X BG 2045BGS. Ich muss ein schlechtes Stück Waffel haben, oder diese Prozessoren haben Leistungseinstellungen, die verbessert werden müssen. Ich benutze das neue 3602-BIOS und lass uns sehen, was passiert.
Entschuldigung für mein Deutsch, ich komme aus Brasilien
these WHEA errors that affected Ryzen 5000, I believe they are voltage adjustment problems, because when they are in low use these errors occur, I was looking at the AMD forum and one of the users received a new CPU 5900X BG 2045BGS and said that it solved the problems, however I had 3 WHEA 18 with 3 different Bios and my CPU and 5900X BG 2045BGS. I must have a bad piece of waffer or these processors have power settings that need to be improved. I'm using the new 3602 bios and let's see what happens.
Servus Leute !

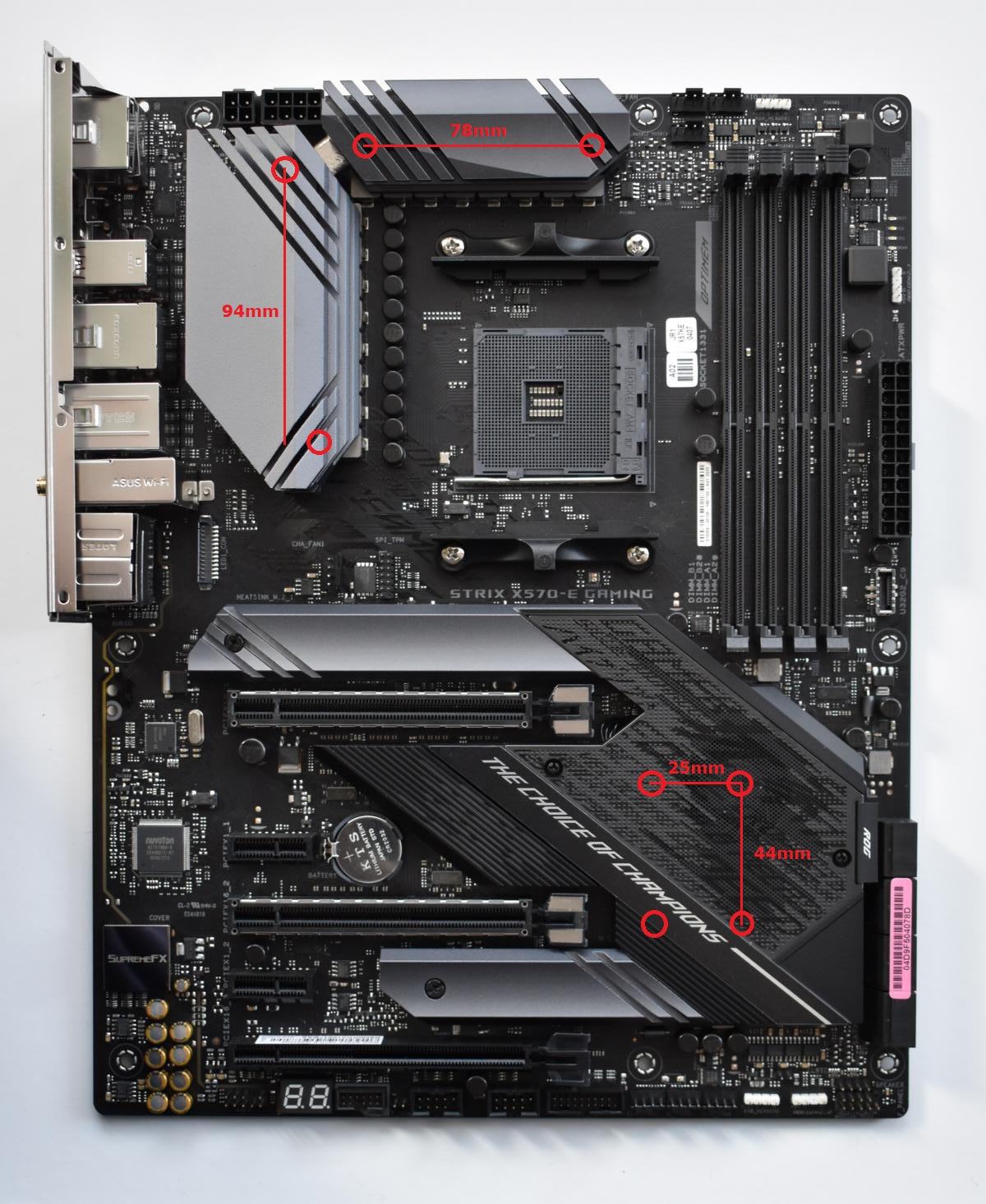

Blöde Frage, aber hat jemand mal das X570 Strix -E vermessen ?
oder vielleicht mal eine Zeichnung der Bohrpunkte erstellt oder irgendwo gesehen ?
Ich würde gerne einen Wasserkühler für die Spannungswandler herstellen und mir fehlen schlicht und ergreifend die Maße für die Bohrpunkte....

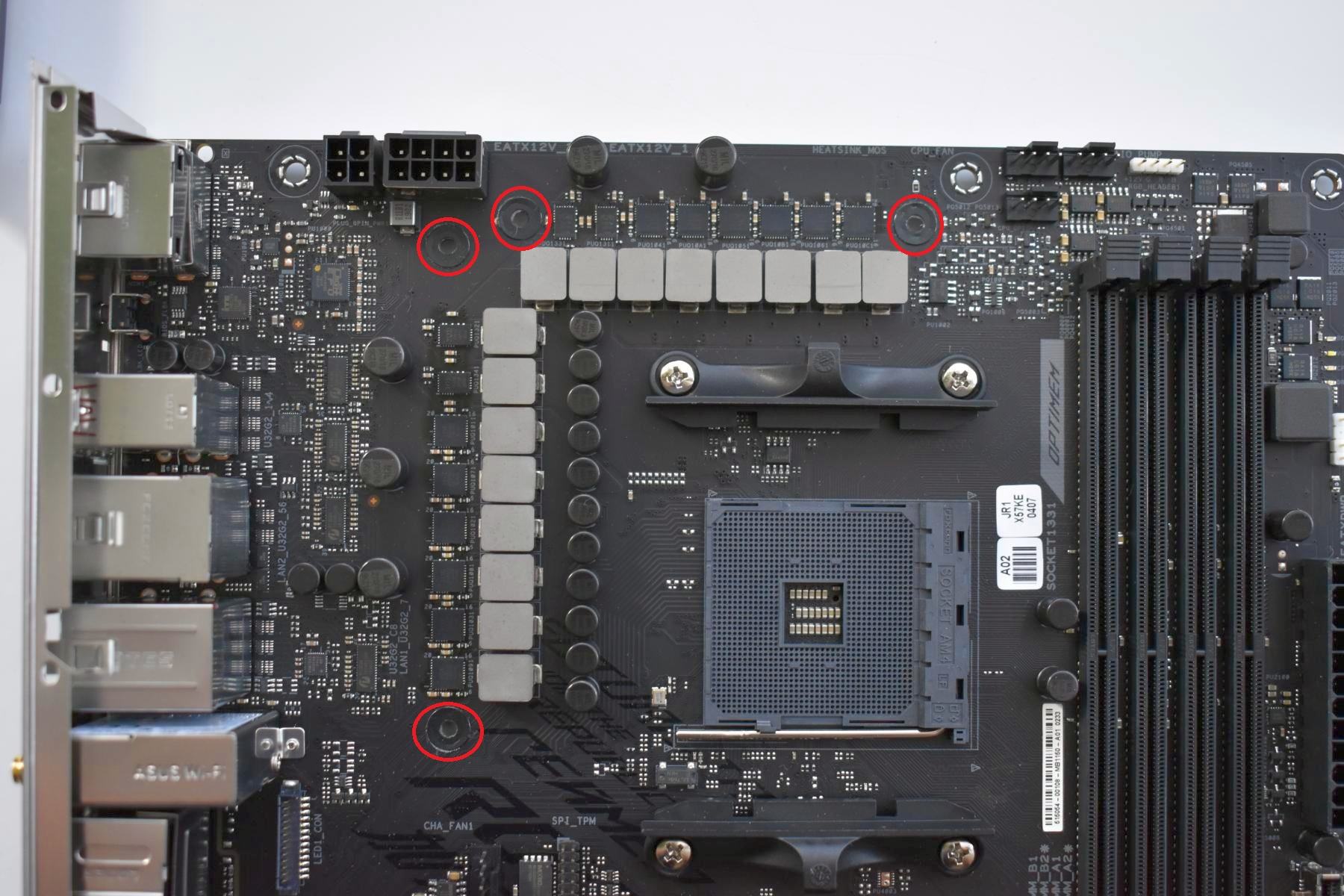

ich hab mich einfach mal bei den Bildern von Reous bedient und die Bohrungen markiert...
Falls da jemand was zur Hand hätte wäre ich sehr dankbar ! Danke schon mal an alle
Diese WHEA-Fehler, die Ryzen 5000 betrafen, sind meines Erachtens Spannungsanpassungsprobleme. Wenn sie nur wenig genutzt werden, treten diese Fehler auf. Ich habe mir das AMD-Forum angesehen und einer der Benutzer hat eine neue CPU 5900X BG 2045BGS erhalten und festgestellt, dass dies der Fall ist löste die Probleme, jedoch hatte ich 3 WHEA 18 mit 3 verschiedenen BIOS und meiner CPU und 5900X BG 2045BGS. Ich muss ein schlechtes Stück Waffel haben, oder diese Prozessoren haben Leistungseinstellungen, die verbessert werden müssen. Ich benutze das neue 3602-BIOS und lass uns sehen, was passiert.
Entschuldigung für mein Deutsch, ich komme aus Brasilien
these WHEA errors that affected Ryzen 5000, I believe they are voltage adjustment problems, because when they are in low use these errors occur, I was looking at the AMD forum and one of the users received a new CPU 5900X BG 2045BGS and said that it solved the problems, however I had 3 WHEA 18 with 3 different Bios and my CPU and 5900X BG 2045BGS. I must have a bad piece of waffer or these processors have power settings that need to be improved. I'm using the new 3602 bios and let's see what happens.
Für mich sieht es eher so aus als liegt das Problem nicht zwingend bei der CPU sondern eher daran wie die Mainboard Hersteller die Spannungsversorgung händeln. Wie bereits gesagt, haben wir hier eine CPU die in einem MSI Board Probleme macht und in meinem Asus Board aber ohne zu mucken läuft. Ich würde deswegen den Fehler mittlerweile eher auf Softwareseite als auf Hardwareseite suchen. Irgendwas macht Asus scheinbar anders als MSI das die betroffene CPU im Asus Board keine WHEA Fehler schmeißt und absolut stabil vor sich hinwerkelt.
Was ich auch in diversen Foren lese ist das bei betroffenen Usern gerne auch mal ein kleines Spannungsoffset von 0,01V oder höher reicht um die CPU stabil zu bekommen. Bei manch einem hat auch ein ändern der Loadline Einstellung geholfen. Das sieht für mich alles eher nach Problemen auf Seiten der Spannungssteuerung aus. Aber keine Ahnung ob da AMD oder die Boardpartner nachbessern müssen.
Vielleicht gibt es hier jemanden der da tiefere Einblicke hat und da mehr zu sagen kann.
Für mich sieht es eher so aus als liegt das Problem nicht zwingend bei der CPU sondern eher daran wie die Mainboard Hersteller die Spannungsversorgung händeln. Wie bereits gesagt, haben wir hier eine CPU die in einem MSI Board Probleme macht und in meinem Asus Board aber ohne zu mucken läuft. Ich würde deswegen den Fehler mittlerweile eher auf Softwareseite als auf Hardwareseite suchen. Irgendwas macht Asus scheinbar anders als MSI das die betroffene CPU im Asus Board keine WHEA Fehler schmeißt und absolut stabil vor sich hinwerkelt.
Was ich auch in diversen Foren lese ist das bei betroffenen Usern gerne auch mal ein kleines Spannungsoffset von 0,01V oder höher reicht um die CPU stabil zu bekommen. Bei manch einem hat auch ein ändern der Loadline Einstellung geholfen. Das sieht für mich alles eher nach Problemen auf Seiten der Spannungssteuerung aus. Aber keine Ahnung ob da AMD oder die Boardpartner nachbessern müssen.
Vielleicht gibt es hier jemanden der da tiefere Einblicke hat und da mehr zu sagen kann.
Als ich in verschiedenen Foren über dieses Problem von Ryzen las, das bei geringem Verbrauch auftritt, WHEA 18 und 19, und mit 0,01 V sind sie stabil, hatte ich 3 WHEAS im Wechsel von Cyberpunk 2077 mit Desktop und Chrome, als ich in 5 Sekunden zum Spiel zurückkehrte hatte schwarzen Bildschirm und Neustart, WHEA 19 keine. In einigen Foren war die von der RMA empfangene CPU etwas langsamer und kühler, als würde die neue Produktion die Uhren verringern, um Stabilität zu erlangen. Es besteht das Verständnis, dass der Prozessor unter hoher Last und in einem Niedriglastbereich und bei Rückkehr zu hoher Last eine Spannungsverzögerung verursachen würde, die die WHEA verursacht.
reading in various forums about this problem of ryzen, which in low consumption occur WHEA 18 and19, and with 0.01V they are stable, I had 3 WHEAS alternating from cyberpunk 2077 with desktop and chrome, when I returned to the game in 5 seconds I had black screen and reboot, WHEA 19 none. In some forums the CPU received by the RMA was a little slower and cooler, as if the new production was decreasing the clocks to gain stability. there is an understanding that the processor in high workload is placed in low load regime and returning to high load there would be a voltage lag causing the WHEA.
Hey,
hab das Update auf 3602 gemacht. Dabei ist mir auf gefallen das im Bios die VDDRCR CPU Voltage auf zwischen 1.43 und 1.44 steht -
is dat normal ? Fühlt sich für mich Bisschen Hoch an
HELP https://prnt.sc/10n94ca
Hey,
hab das Update auf 3602 gemacht. Dabei ist mir auf gefallen das im Bios die VDDRCR CPU Voltage auf zwischen 1.43 und 1.44 steht -
is dat normal ? Fühlt sich für mich Bisschen Hoch an
HELP https://prnt.sc/10n94ca
In dieser 3602-Version liegt die VDDRCR-Spannung bei 1,44 V, sollte mehr Stabilität bieten und die WHEA 18 und 19 vermeiden. Gestern habe ich mehr als 3 Stunden lang Cyberpunk 2077 gespielt und mich mit Desktop und Chrom ausgetauscht, und es gab keinen schwarzen Bildschirm. In mehreren Foren kehrt dieser Rückgang der Verarbeitung und die hohe Last zurück und wo die WHEA aufgrund von Energiemangel aufgetreten ist.
in this 3602 version the VDDRCR voltage is at 1.44V, should give more stability avoiding the WHEA 18 and 19, yesterday I played for more than 3 hours Cyberpunk 2077 exchanging with the desktop and chrome and there was no black screen. in several forums this drop in processing and the high load returns and where WHEA occurred due to lack of energy.
Under normal use I never had WHEA Probs
The first time I got into WHEA problems is when I tried to run 4X8GB DDR4000 with FCLK 2000.
never get is to work
i but put an offset in -0.6 get me to a VDDRCR of around 1.37 to 1.40 runs stabile so far
no plan 1.44 just feels very high
But thanks
Under normal use I never had WHEA Probs
The first time I got into WHEA problems is when I tried to run 4X8GB DDR4000 with FCLK 2000.
never get is to work
i but put an offset in -0.6 get me to a VDDRCR of around 1.37 to 1.40 runs stabile so far
no plan 1.44 just feels very high
But thanks
Ich bin damit einverstanden, dass diese Spannung etwas hoch ist, aber wenn Sie das System stabil halten und es ein Anfang ist, hatte ich nie WHEA mit dem System im normalen Gebrauch, sondern beim Spielen, wenn ich mit dem Desktop wechselte und zum Spiel zurückkehrte, aber es war 3 mal in fast 3 Monaten. Warten auf AGESA 1.2.0.2 und sehen Sie die "Verbesserungen".
I agree that this voltage is a little high, but if you keep the system stable already and a start, I never had WHEA with the system in normal use, but when playing when switching with the desktop and returning to the game, but it was 3 times in almost 3 months. waiting for AGESA 1.2.0.2 and see the "improvements".
Ich bin damit einverstanden, dass diese Spannung hoch ist, aber ich habe durch den CPU beobachtet und sie liegt zwischen 0,980 V bei 3,62 GHz mit Schwingungen bis zu 1,45 V bei 4,92 GHz. Im BIOS beträgt der VDDrcr konstant 1,44 V.
I agree that this voltage is high, but I was watching through the cpuz and it is between 0.980 V at 3.62 GHz with oscillations up to 1.45 V at 4.92 GHz. In the BIOS, the VDDrcr is constantly at 1.44 V.
Ich bin damit einverstanden, dass diese Spannung hoch ist, aber ich habe durch den CPU beobachtet und sie liegt zwischen 0,980 V bei 3,62 GHz mit Schwingungen bis zu 1,45 V bei 4,92 GHz. Im BIOS beträgt der VDDrcr konstant 1,44 V.
I agree that this voltage is high, but I was watching through the cpuz and it is between 0.980 V at 3.62 GHz with oscillations up to 1.45 V at 4.92 GHz. In the BIOS, the VDDrcr is constantly at 1.44 V.

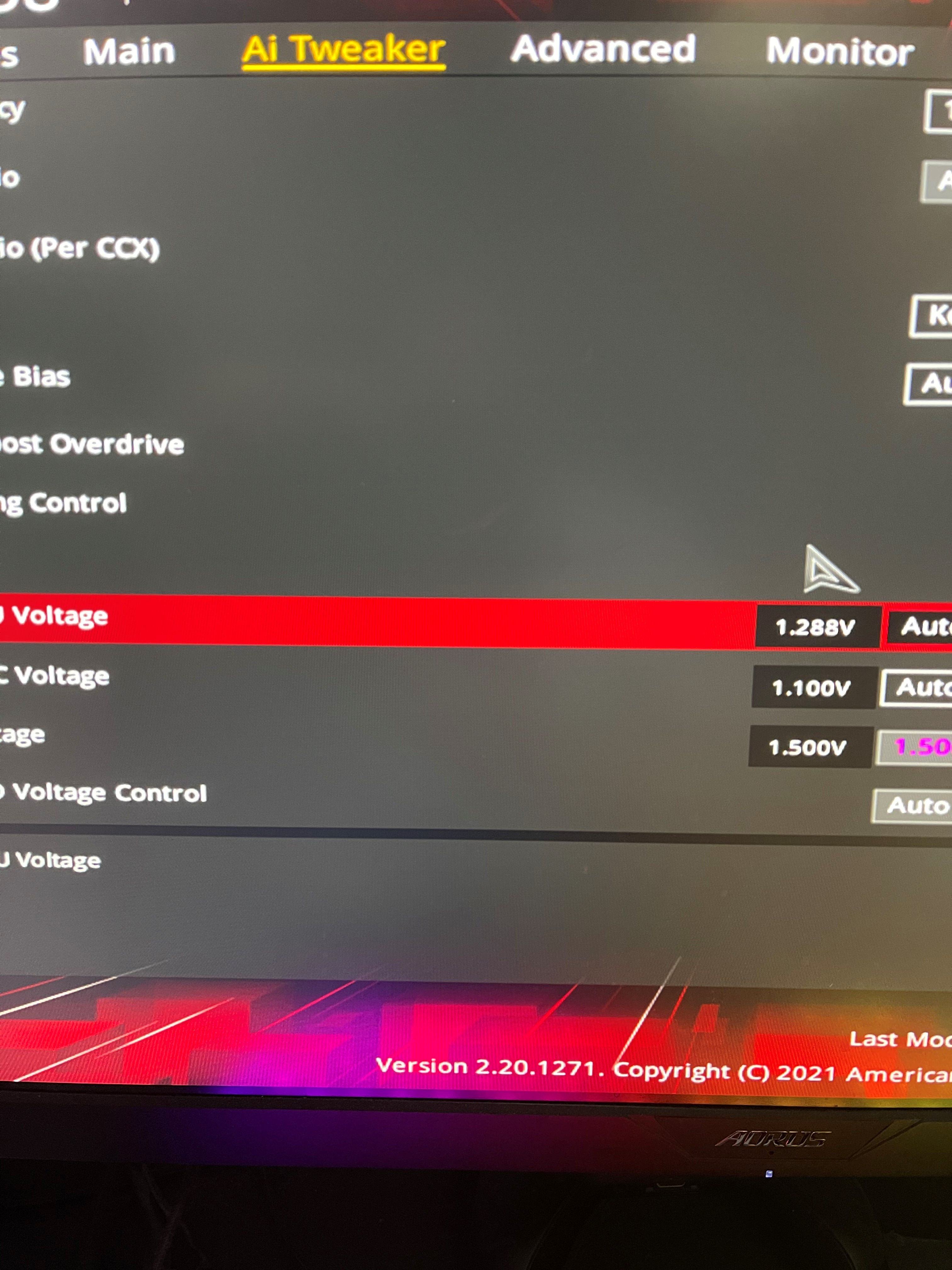

Mh, ich glaub es ist einfach Kaputt
Hab die Tage bisschen rumgetestet, mit manual offset sind meine Temps 5°C besser und die Avg vcore ist laut HWinfo 1.28 und Max 1.45 min 0.93 und natürlich gut 100mhz weniger Boost auf den Schlechtern Kern , sollte aber kein Problm sein
Hab danach noch mal die Default Settings im Bios geladen, 1,44 angezeigt. derzeit sehr vergleichbare Werte bisschen Wärmer und 1,35 avg vcore

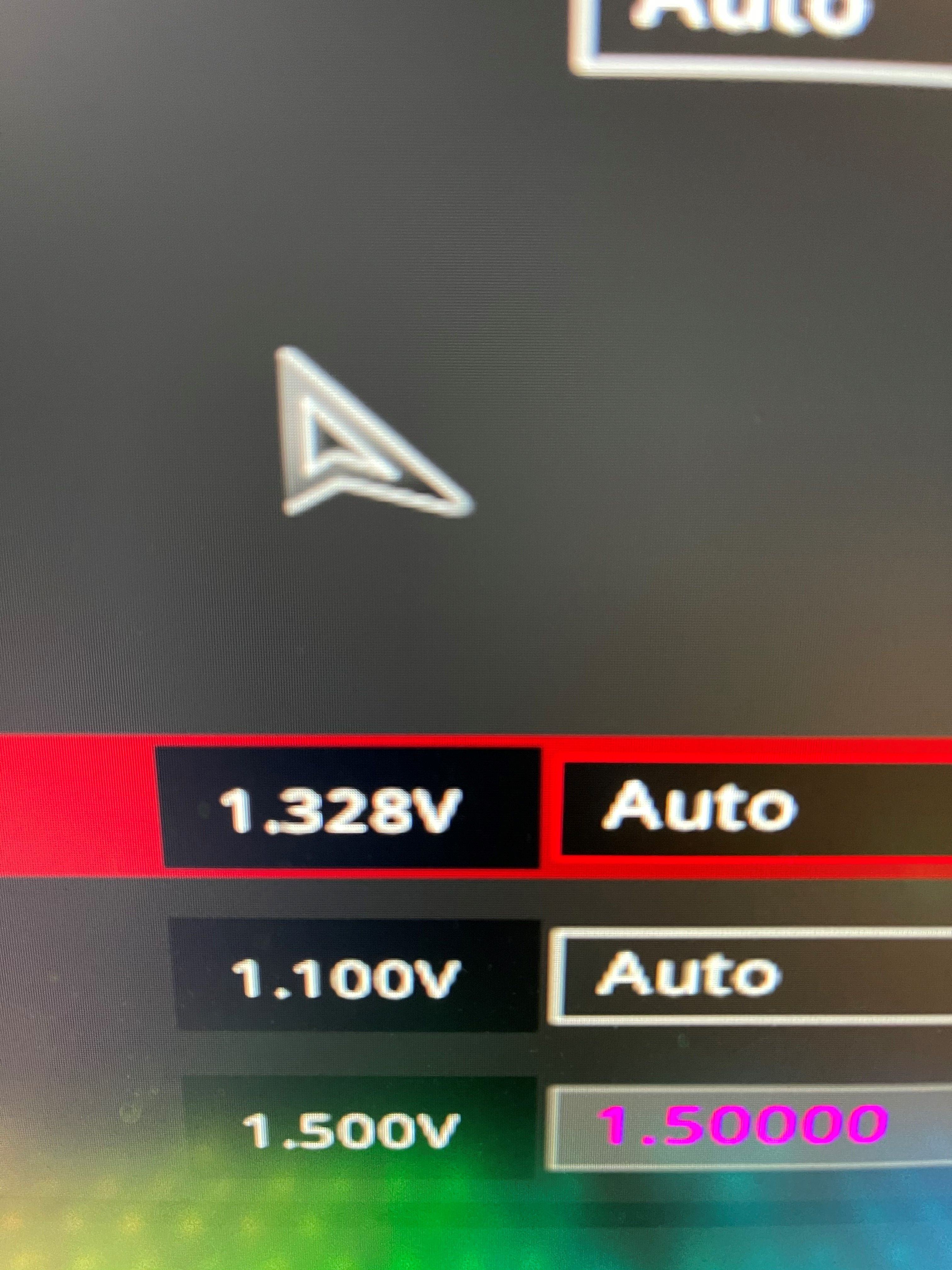

Sobald ich den offset wegnehme und wieder auf Auto stelle zeigt das Bios 1,32 (mit reboot)

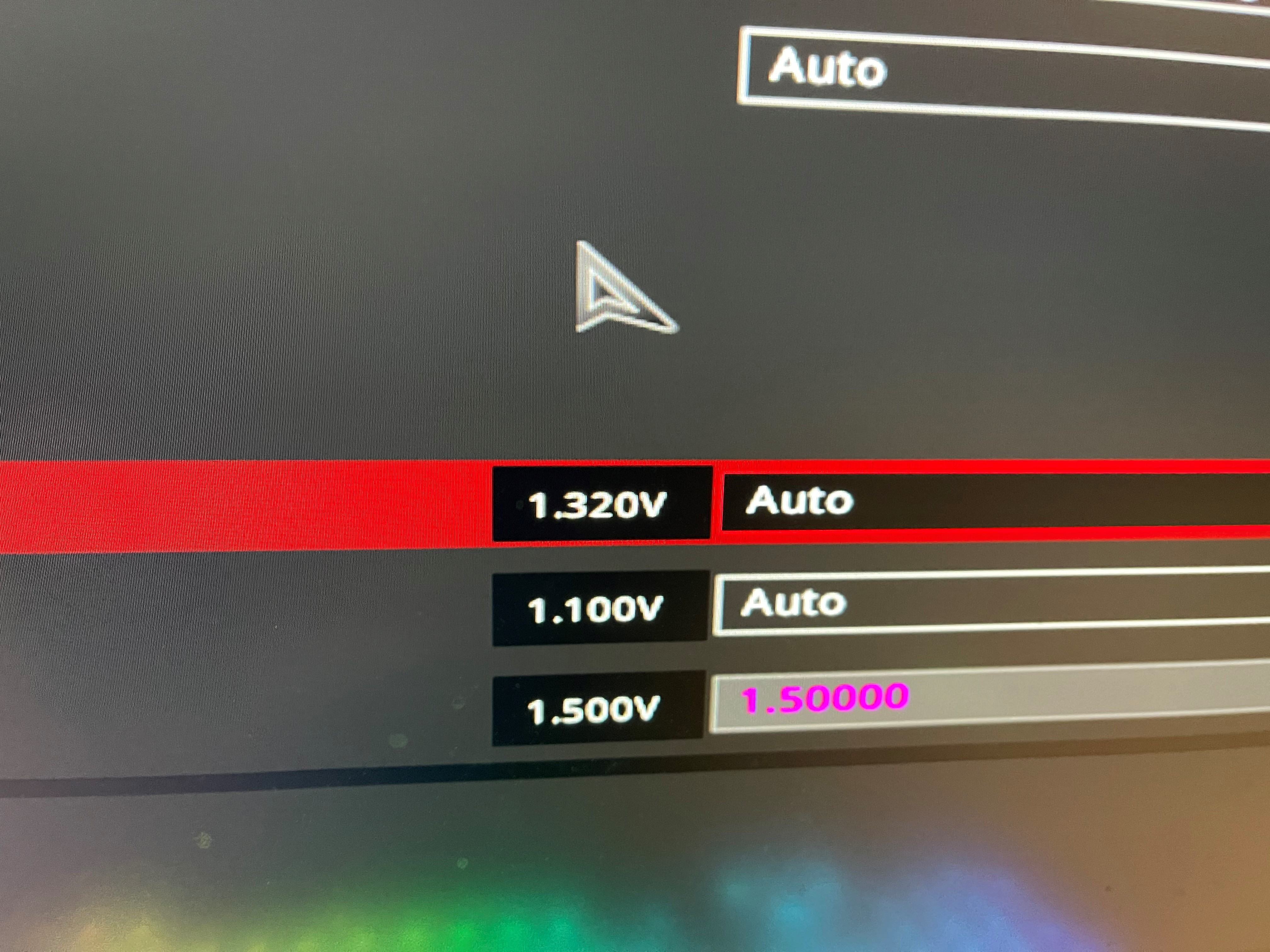

Nach dem ich ein Restart gemacht habe und uns Bios bin, wird nun im Bios 1,28 bis 1,32 Vcore angezeigt Einfach merkwürdig
_
Mh, I think it's just broken
Have tried the days a bit, with manual offset my temps are 5°C better and the avg vcore is according to HWinfo 1.28 and max 1.45 min 0.93 and about 100 mhz less boost on bad Cores - but should be fine .
As soon as I remove the offset and set it back to auto, the bios shows 1.32 (with reboot).
After that I loaded the default settings in the bios again, 1.44 displayed. currently very comparable values a bit warmer and 1.35 avg vcore
After I have made a restart and the Bios now displayed 1.28 to 1.32 Vcore Just strange
Mh, eu acho que está quebrado : d
Eu testei os dias um pouco, com deslocamento manual minhas temps são 5 ° C melhores e o vcore médio está de acordo com HWinfo 1,28 e máximo 1,45 min 0,93 e é claro um bom 100mhz menos aumento no núcleo ruim, mas não deve ser um problema
Em seguida, carreguei as configurações padrão no BIOS novamente, exibido 1,44. atualmente valores muito comparáveis bit mais quente e 1,35 avg vcore
Assim que eu removo o deslocamento e o coloco de volta em Auto, o BIOS mostra 1.32 (com reinicialização)
Depois que reiniciei e estamos bios, a bios agora mostra 1,28 a 1,32 Vcore. Simplesmente estranho : d
_
Mh, eu acho que está quebrado : d
Tentei os dias um pouco, com deslocamento manual minhas temps são 5 ° C melhores e o vcore médio está de acordo com HWinfo 1,28 e máximo 1,45 min 0,93 e cerca de 100 MHz a menos de aumento em núcleos ruins - mas deve ficar bem. Anhang anzeigen 604885
Assim que removo o deslocamento e o coloco de volta no modo automático, o BIOS mostra 1.32 (com reinicialização).
Depois disso, carreguei as configurações padrão no BIOS novamente, 1,44 exibido. atualmente, valores muito comparáveis um pouco mais quentes e 1,35 avg vcore
Seltsam, aber als ich das BIOS aktualisiert habe, habe ich die Standardkonfiguration angewendet und der VDDRCR war bei 1,44V. Ich werde heute Abend die Standardkonfiguration erneut durchführen. Ich hoffe, dass das neue Bios 1.2.0.2 Spannungskorrekturen hat.
strange that, but when I updated the bios I applied the standard configuration, and the VDDRCR was at 1.44V. I will do the default configuration again tonight. I hope that the new Bios 1.2.0.2 has voltage corrections.
Vcore sollte dort eigentlich irrelevant sein. Im Windows kannst du sehen wie er mit Takt die vcore skaliert. Bei mir ist ohne oc von 0,9-1,5 vcore alles drin, je nach Last halt.
Ist halt kein Intel.
Vcore sollte dort eigentlich irrelevant sein. Im Windows kannst du sehen wie er mit Takt die vcore skaliert. Bei mir ist ohne oc von 0,9-1,5 vcore alles drin, je nach Last halt.
Ist halt kein Intel.
Aufgespielt und läuft.
