[Sammelthread] ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)

ROG Strix X570-E Gaming
ROG Strix X570-E Gaming Wifi II
ROG Strix X570-F Gaming
ROG Strix X570-I Gaming
BIOS/UEFI Versionen
Reviews & VRM
Häufig gestellte Fragen
​

BIOS Mods

Changelog

Download

Flashing and using on your own risk!​ Added VDDP Voltage Might be helpful for CPU overclocking Added ASPM Support (Should be visible by default since v4802) PCIe Energy Saving Added Erp Ready (Strix-E only) Energy Saving Unlocked AMD PBS Hidden options unlocked Added PCH Temerature Shows the PCH Temperature in the Bios Added PCH Fan Control Gives you control over the PCH Fan Advanced (Pump) Fan Settings Min and Middle Duty Cycle can be changed to 0% Added Advanced Boot Settings Might be helpful for faster boot

Strix X570-E Gaming Download Folder​ Strix X570-E Gaming Wifi II Download Folder​ Strix X570-F Gaming Download Folder​ Strix X570-I Gaming EOL Spoiler: Old Versions BiosMod V3202I BiosMod V3001I BiosMod V2816I

ROG Strix X570-E Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Realtek® RTL8125-CG 2.5G LAN Anti-surge LANGuard ROG GameFirst Technology WiFi 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd Gen AMD RyzenTM Processors : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, ) 2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x Anti-surge 2.5G LAN (RJ45) port 1 x USB BIOS Flashback® Button(s) 1 x ASUS Wi-Fi Module 7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Spoiler: Weitere Bilder Spoiler: UEFI Bilder Bios Version 0807 AiTweaker Advanced Monitor Boot Tool Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Alternativer Chipsatz Kühler von KCX
ROG Strix X570-E Gaming WIFI II Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors Chipset X570 Memory AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 5000 and 4000 G-Series Processors 4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory Dual Channel Memory Architecture ECC Memory (ECC mode) support varies by CPU Graphic 1 x HDMI 2.0 1 x DisplayPort - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Expansion Slots AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 2 x PCIe 4.0 x16 (x16 or dual x8)* AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor 2 x PCIe 3.0 x16 (x16 or dual x8)* AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor 1 x PCIe 3.0 x16 (x8 mode)* AMD X570 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 2 x PCIe 4.0 x1 *PCIeX16_3 slot shares bandwidth with PCIeX1_2. Storage Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors: M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) AMD X570 Chipset M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 8 x SATA 6Gb/s ports LAN 1 x Realtek 2.5Gb Ethernet 1 x Intel® I211-AT 1Gb Ethernet Anti-surge LANGuard ROG GameFirst Technology 1 x Intel® 1Gb Ethernet WiFi Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band* Bluetooth Bluetooth® v5.2 Audio Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC* - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback* Audio Features - SupremeFX Shielding Technology - Gold-plated audio jacks - Rear optical S/PDIF out port - Premium audio capacitors - Audio cover USB Ports AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors - 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A) AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors - 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A) AMD X570 chipset - 1 x USB 3.2 Gen2 front panel connector - 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C) - 2 x USB3.2 Gen1 ports (at front panel) - 4 x USB 2.0 ports (at front panel) Special Features Extreme Engine Digi+ - 5K Black Metallic Capacitors ASUS Q-Design - M.2 Q-Latch - Q-Code - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool II - Pre-mounted I/O shield - SafeSlot AURA Sync - AURA RGB headers - Addressable Gen 2 headers Back I/O Ports 8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®) 1 x DisplayPort 1 x HDMI® port 1 x Wi-Fi Module 1 x Intel® I211-AT 1Gb Ethernet port 1 x Realtek 2.5Gb Ethernet port 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button Internal I/O Ports Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 2 x 4-pin Chassis Fan headers 1 x 4-pin M.2 Fan header 1 x W_PUMP+ header Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 2 x M.2 slots (Key M) 8 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 2 x Addressable Gen 2 headers 2 x AURA RGB headers 1 x Clear CMOS header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Speaker header 1 x 10-1 pin System Panel header 1 x Thermal Sensor header Accessories Cables 4 x SATA 6Gb/s cables 1 x Thermistor cable pack Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Cable ties pack 1 x M.2 Rubber Package 1 x M.2 Q-Latch package 1 x ROG key chain 1 x ROG Strix stickers 1 x ROG Strix thank you card Installation Media 1 x Support DVD Documentation 1 x User manual BIOS 256 Mb Flash ROM, UEFI AMI BIOS Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Full Specs: ROG STRIX X570-E GAMING WIFI II ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync rog.asus.com Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000
ROG Strix X570-F Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Anti-surge LANGuard ROG GameFirst Technology Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, ) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x USB BIOS Flashback® Button(s) 4 x USB 3.2 Gen 1 (up to 5Gbps) ports 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Wasserkühler von Neo111430
ROG Strix X570-I Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz Expansion Slots 3rd Gen AMD Ryzen™ Processors 1 x PCIe 4.0 x16 (x16 mode) 2nd Gen AMD Ryzen™ Processors 1 x PCIe 3.0 x16 (x16 mode) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 4 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT Anti-surge LANGuard ROG GameFirst Technology WiFi Supports channel bandwidth: HT20/HT40/HT80/HT160 Intel® Wi-Fi 6 AX200 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Up to 2.4Gbps transfer speed Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - DTS® Sound Unbound - LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path. - Sonic Radar III - Sonic Studio III + Sonic Studio Virtual Mixer USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 2 x USB 2.0 port(s) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - AI Suite 3 - Ai Charger ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Back I/O Ports 1 x DisplayPort 1 x HDMI 1 x ASUS Wi-Fi Module 3 x LED-illuminated audio jacks 4 x USB 3.2 Gen 1 (blue) 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x HS_FAN 1 x PCH_FAN 1 x AAFP connector 1 x Aura RGB Strip Header(s) 1 x Addressable Gen 2 header(s) 1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD) 4 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x System panel connector 1 x T_Sensor Connector 1 x Speaker connector Accessories User's manual I/O Shield 4 x SATA 6Gb/s cable(s) 2 x M.2 Screw Package 1 x Supporting DVD 1 x ROG Strix stickers 1 x M.2 bracket 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension cable for Addressable LED 1 x AAFP Extension Cable 1 x Panel cable 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) Note *1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. *2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000

---

Häufig gestellte Fragen​

---

• Sound setzt aus oder knistert
  Immer wieder USB Disconnects
  Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.


• USB Disconnects
  Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
  UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
  Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile


• USB Flashback funktioniert nicht
  Bitte folgende Punkte ausprobieren:
  - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
  - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
  - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick


• BIOS/UEFI Downgrade
  Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.


• Ist der Chipsatz Lüfter regelbar?
  Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.


• Chipsatz Temperatur zu hoch?
  Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
  Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.


• Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
  Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.


• Rechner bootet nicht, wenn eine Soundkarte verbaut ist
  Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.








[Exlua]

Mich die ganze zeit gewundert wieso er nicht den Flashvorgang per USB Flashback von 2816X auf 4002X bzw. 3604X gemacht hatte. Nach einen zwischen update auf 3405 gings dann doch😁 Habe keine Problem mit meinen Einstellung durch das Update, außer das jetzt endlich der USB Anschluss durchgehend funktioniert



[untoxic]

Hallo an alle!

Hat jemand schon Erfahrungen mit dem neuen BIOS-Update 4002?

Ich habe das E-Gaming und seit gestern upgedatet. Das System läuft prima und bis jetzt sind meinerseits keinerlei Probleme feststellbar, bis auf die Eigenartigkeit, dass ich unter Advanced die ERP-Settings nicht auffinden kann. Beim Herunterfahren des Systems bleibt das Mainboard und mein Kopfhörerverstärker beleuchtet, der via USB am Frontpanel angeschlossen ist. Tastatur- und Mausbeleuchtung schalten sich jedoch aus. Hat jemand eine Lösung für das Problem?

MfG

untoxic



[Atomic Frost]

Von der erste Seite das Mod Bios installieren. Da kann alles eingestellt werden.



[schlingel3377]

Das gute alte 1405. Kann dich ein wenig verstehen, da ich damit sehr gute CPU OC Ergebnisse hatte. Ich habe fast jede Version mitgemacht und mein 3733CL16 lief immer ohne Probleme oder Fehler. Timings und Spannungen einfach immer stumpf übernommen. Natürlich neu eingetragen und nicht per Profil. Aktuell mit dem neusten 3801 unterwegs. Ich kann gar nicht anders als immer den Update Knopf zu drücken

Jetzt komm ich vermutlich nicht mehr rum upzugraden, da demnächst eine 6800XT Einzug hält und ich SAM natürlich schon gern nutzen würde.

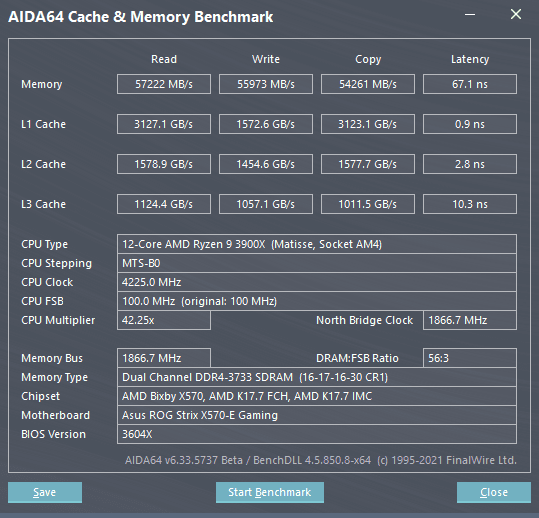

Auf 3733 CL16 laufen meine E-Dies auch, IF 1900 will er irgendwie nicht. Ich vermute, da verhalten sich die neuen Versionen auch nicht anders und das liegt direkt an der CPU?

Paar Fragen hab ich noch:

1. Es heißt ja Bios Flashback, kann man also auch wieder zur alten Version zurück, wenn irgendwas nicht klappt? Ist Cmos Reset zwingend nötig nach dem Upgrade?

2. Wie ist denn die beste Vorgehensweise, wenn man das mit Grakatausch verbindet? Erst mal neue Graka rein, gucken ob die normal läuft, ggf. Treiber frisch, danach Bios Upgrade, Sam aktivieren und Chipsatz Treiber frisch, und als letztes die Einstellungen wieder manuell reinhämmern?
Seh ich irgendwo, was ich alles im Bios verändert habe?

Bin da echt nervös, weil ich normalerweise Hardware eher selten wechsle und daher, solange alles läuft, bis auf Sicherheitsupdates bei allem anderen auf der "don't touch running systems" Schiene bin.



[iPain3G]

Mit 2 Riegeln konnte ich bei mir 3800CL16 und einen IF Takt von 1900 laufen lassen. Das ging mit den direkten Vorgänger Bios Versionen nicht. Kann also durchaus sein, dass du auch mit 4002 dann 1900 erreichst.
Jetzt mit 4 Riegeln läuft bei mir aktuell 3600CL16 IF1800. Muss aber zugeben, dass ich nicht mal versucht habe den RAM für 3800 mit 4 Riegeln zu tunen. Werde ich aber sicherlich irgendwann, wenn ich Zeit habe, mal nachholen
Mit der uralt Bios Version 3001 ging bei mir ein IF Takt von 2000 eh die CPU ausgestiegen ist. Asus oder AMD haben da aber scheinbar irgendwas nachgeschärft (oder kaputt gemacht) wodurch bei neueren Versionen bei mir schon bei 1800 Schluss war und erst mit 4002 wieder 1900 gingen.



[Atomic Frost]

Vollbestückung ist auch mehr Stress für den IC. Vor einigen Bios Versionen ging bei mir auch der 2000 IF, danach kann ich es zwar einstellen, aber er setzt es auf 1900 IF immer.
Aber egal...



[Gelöschtes Mitglied 21291]

Ich brauch mal euer Schwarm-Wissen, vielleicht hat @Reous auch Zeit (oder gleich ein Lösung? )

Was stellt ihr im allgemeinen im UEFI so ein?
Von "default" aus gesehen bei mit :
Lüftungssteuerung,
Dienste die ich nicht brauche, schalte ich ab (BT, den 2. Lan , SATA usw)
(Fast) Boot auf 1 Sekunde und die Asus Werbung weg...
Speicher idR so ca nach 1Usmus Kalkulator bis Proc ODT und Power/Gear down.
Den Rest lasse ich auf "auto" bzw testweise PBO (5800X) - keine richtige Übertaktung.
Selbst PCI 4.0 auf "auto"

Temperaturen 1a (~94 C° bei 6900XT Max und ~74C° interne beim 5900X mit 360er AiO) egal womit ich belaste zB 30min AIDA all on bis auf HDD,
20 Durchläufe 3D Mark , Timespy oder FireStrike Ultra.....

und jetzt folgende Situation:
Scheinbar war auf "auto" PBO off, weil ~ 8100Pt im CB20 , konnte die B-Die (3200er 14-14-14-14) auf cl 14-14-14-14 3800/1900/1,55Volt V-Ramm (aktiv gekühlt) rauf und runter benchen.
RDR2, Far Cry 5 stundenlang.....ich happy
Ich hatte vorher Testweise GraKas getauscht und konnte auf einmal recht weit den Speicher tunen.

Verschiedene Profile abgespeichert, auch unter anderem das 3800 cl 14 Profil. PBO (nur PBO) mal on gestellt....
Hatte dann Testweise mal probiert, ob ich das Ding vielleicht auf 2000 IF bekomm (soll es ja geben) , ging nicht, nicht weiter schlimm.
Nach Absturz und F1 Boot konnte ich das Adrenalin Radeon Menü nicht aufrufen, Stundenlang Treiber deinstalliert und wieder neu inkl. Chipsatz.
Als das geschafft war, bekam ich nix mehr stabil hin. selbst mit den hinterlegten 3200 cl 14 nicht.
2 Tage rumgebastelt und ganzen Tag Mem Test X86 mit verschiedenen Settings (Fehlerfrei).....nix
1X Benchmark ja, 20 mal Reboot, Soundblaster rausgeworfen, auch nix.
RDR2 und FC5 zwischen 2 und 15 Minuten Reboot.
Hab dann anderen Speicher UND C-Mos Clear gemacht, daraufhin nach 1 Stunde Reboot.
Nochmal C-Mos, nochmal alle Treiber, Spieldaten validiert (Daten waren OK)

Ich habe jetzt beim Wechsel zurück auf die 3200 cl14 (auf 3600 cl 16 aus 1Usmus Kalkulator ) was hinbekommen,.
Alle Benchmarks laufen wieder im 20x Loop, RDR2 ging wieder über >1 Stunde hinaus und ~ 40 Minuten AIDA Burn in.

Jetzt traue ich mich kaum, noch was zu ändern, weil ich nicht weiß, welche Option (Oder RAM Training?) mir da so böse mitgespielt hat?

Was hat mich da so gezankt?
Welche blöde Option die vielleicht auf Auto steht, wechselt da was und ruiniert einem den Tag?

Sry, viel Text....



[KCX]

Auf 3733 CL16 laufen meine E-Dies auch, IF 1900 will er irgendwie nicht. Ich vermute, da verhalten sich die neuen Versionen auch nicht anders und das liegt direkt an der CPU?

3800/1900 wollte bei mir auch nicht. Ob es mittlerweile möglich ist habe ich nicht mehr probiert.

Ist Cmos Reset zwingend nötig nach dem Upgrade?

Vor dem Flash im Bios die Standard Settings laden. Profile nicht übernehmen bzw. löschen. Alles muss neu eingestellt werden.

Ein extra CMos nach dem Flash ist nicht nötig bzw. wird sowieso alles zurückgesetzt.

Die Reihenfolge ist mMn egal. Persönlich würde ich schon alles vorher machen und dann die GPU einbauen.



[olan]

Hallo. Besitze das X570-F Gaming, wo stelle ich im UEFI mit einem 5800X die CPU auf 65W / Eco-Mode?



[Vincy]

Im Advanced Mode
- Erweitert
- AMD CBS
- NBIO
- System Configuration

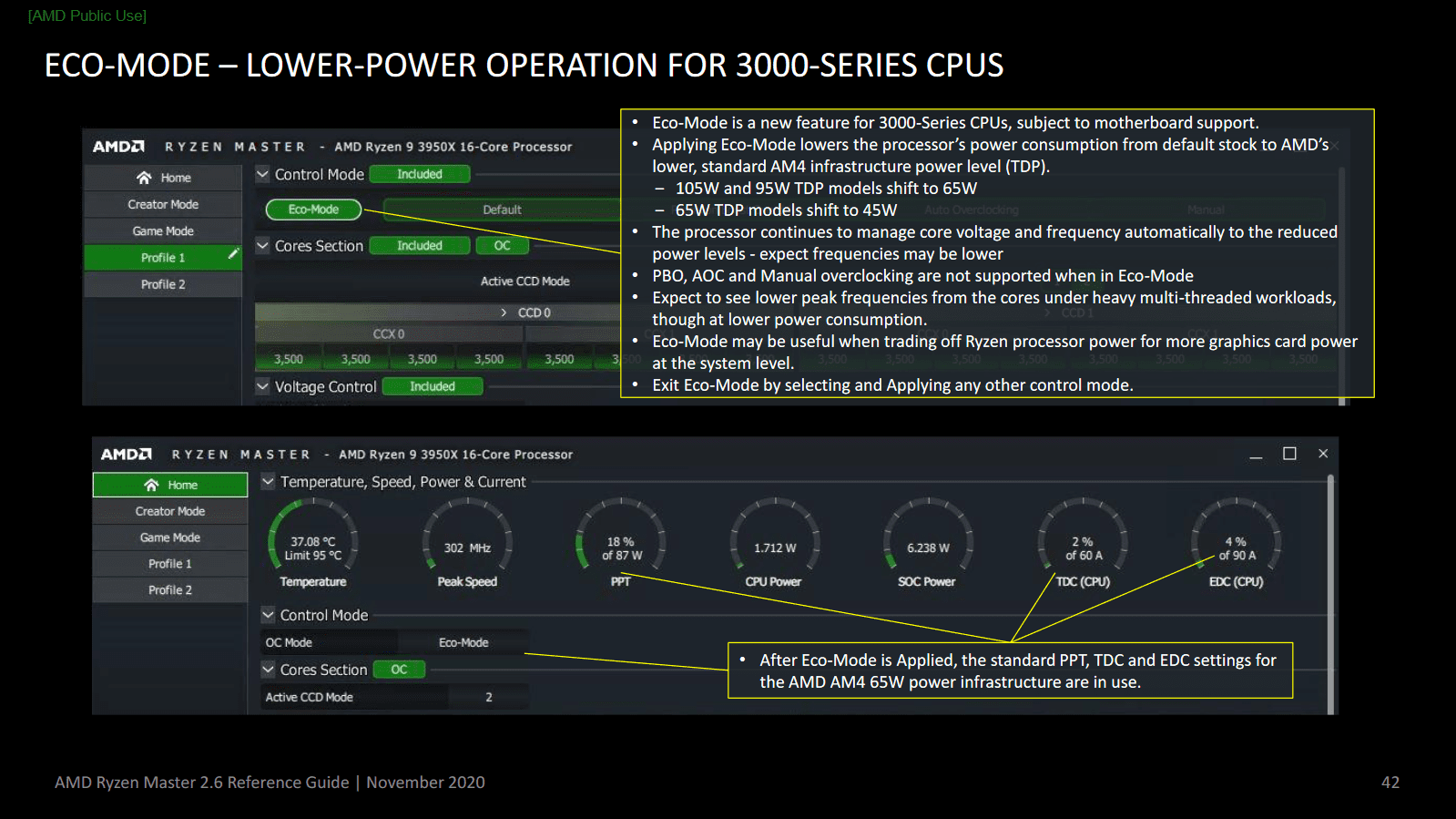

Oder mit dem AMD Tool "Ryzen Master"



[Klampf]

Ich habe seit ein paar Tagen gerne mal einen BSOD mit "video memory management internal", wenn die Netflix-App eine Wiedergabe starten will, auch bei einem Wechsel von Folge zu Folge.
Seit ein paar Tagen vermutlich, weil ich die App schon länger nicht genutzt habe.
x570-f, BIOS 4002, 3080 mit Rebar an und NVidia 471.11 (aktueller Game ready)
Pja ...



[amdx2]

Seit ich Windows 11 drauf habe, gibt es keine Bootprobleme mehr. Kann das jemand bestätigen?



[Morgrain]

Seit ich Windows 11 drauf habe, gibt es keine Bootprobleme mehr. Kann das jemand bestätigen?

Mein Windows 11 Versuch hat zu einem nicht behebbaren grauen Bildschirm geführt, den ich nur grade so über Tastenkombinationen und Shift-Restart retten konnte durch einen Windows 10 Downgrade

War bei mir also ein verbuggter Scheißhaufen. Komischerweise lief das aber am Anfang ohne Probleme. Habe am ersten Tag Windows 11 komplett ohne große Probleme nutzen können, den PC ganz normal runtergefahren und dann am nächsten Tag nach Neustart ging garnichts mehr. Warum auch immer...



[Haldi]

Jemand einen Tipp, wie ich die Mainboard Beleuchtung im ausgeschalteten Zustand des Pcs ausmachen kann,das es nicht weiter leuchtet?

Aura auf Stealth Mode



[Rudi_Taube]

Mein Zweit-PC (SX570EG) mit Win 11 verursacht z. Zt. keine Probleme, weder beim booten oder im Betrieb.
Win 11 läuft schon jetzt erstaunlich stabil, vllt liegts an den Treibern die Win 11 mitinstalliert (Dev-Insiderversion).
Der Stealth Mode hat bei mir nicht gereicht, nach flashen des Mod-Bios 4002X und ErP-Aktivierung ist jetzt alles aus.



[johny1984]

Guten Tag,
Habe mit meinen Asus x570 E probleme, evtl kann mir einer einen tip geben. ich weiss nicht mehr weiter.
Und zwar gibt es in jedem spiel mikroruckler. egal welches mal mehr mal weniger.
Hatte vorher eine RTX 2070S da ruckelte es.
jetzt eine RX 6700XT ruckelt.
Win 10 Schon mehrmals neu aufgestezt.
Aktuellste treiber.

Mit dem Bios 4002 ist es richtig schlimm.
Habe den latencyMon ausgeführt und ein paar benchmarks gemacht (userbenchmark).
Sobald er auf der MS SSD 4k60Write schreibt dann sagt latencymon das mein pc nicht mehr Realtime ist.
Mal ist es der TCp/IP die ausschlägt, beim nächsten test ist es die NDIS.sys. dann wieder die DXKRNL. Dann HDaudio.sys.
Also sobald er auf M2 ssd schreibt rastet der latencymon aus.
Keine ahnug ob das so sein soll oder nicht. die schreib werte sind okay.
Anbindung der beiden SSD sind PCIE3.0 x4.
habe zweimal die selbe M2 ssd verbaut.

Habe jetzt das alte bios 3602 geflasht und dies läuft auf jedenfall besser.

Creative Sound Blaster Z schon ausgebaut.... selbe fehler..
mit den neuen bios habe ich auch WHEA 18 fehler bekommen. waren zwar nur 4 mal aber das reichte mir.

Habe alles auf standard bis auf den ram der auf 3200MHZ eingestellt ist. Wlan deaktiviert und onboard sound im bios deaktiviert.

mein system:
Asus Strix X570 E
Amd Ryzen 9 5900X
Gskill Flare x 3200MHZ 32GB(4x8GB)
Bequiet 750Watt netzteil
2x Samsung 970 Pro M2 SSD
Amd RX 6700 XT Referenzdesign
Elgatoo Live GAmer HD 4k60 pro MK2 (auf die neuste version geflasht Firmware)


Ich weiss nicht mehr weiter.
Habe AMD kontaktiert ob evtl der CPU eine weg hat.
Habe die cpu im Februar 2021 geakauft.

Ich hoffe das ich ein paar heisse tips bekomme.

Ram habe ich auf auf standard 2400MHZ laufen gehabt ohne erfolg.

Danke schonmal für jeden TIp


p.s.
Ganz vergessen.
Wenn ich den Aktuellsten AMD chipsatz treiber instaliiere. dann wird am ende der installation allle USB geräte getrennt und das wars dann.
Programm sagt starte neu aber ohne maus Tastatur geht nix. Auch anschluss einer anderen maus hilft nicht.
War vorher nicht so.
Habe ich leider nur mit 4002 bios getestet.



[Tranax]

Guten Tag,
Habe mit meinen Asus x570 E probleme, evtl kann mir einer einen tip geben. ich weiss nicht mehr weiter.
Und zwar gibt es in jedem spiel mikroruckler. egal welches mal mehr mal weniger.
Hatte vorher eine RTX 2070S da ruckelte es.
jetzt eine RX 6700XT ruckelt.
Win 10 Schon mehrmals neu aufgestezt.
Aktuellste treiber.

Mit dem Bios 4002 ist es richtig schlimm.
Habe den latencyMon ausgeführt und ein paar benchmarks gemacht (userbenchmark).
Sobald er auf der MS SSD 4k60Write schreibt dann sagt latencymon das mein pc nicht mehr Realtime ist.
Mal ist es der TCp/IP die ausschlägt, beim nächsten test ist es die NDIS.sys. dann wieder die DXKRNL. Dann HDaudio.sys.
Also sobald er auf M2 ssd schreibt rastet der latencymon aus.
Keine ahnug ob das so sein soll oder nicht. die schreib werte sind okay.
Anbindung der beiden SSD sind PCIE3.0 x4.
habe zweimal die selbe M2 ssd verbaut.

Habe jetzt das alte bios 3602 geflasht und dies läuft auf jedenfall besser.

Creative Sound Blaster Z schon ausgebaut.... selbe fehler..
mit den neuen bios habe ich auch WHEA 18 fehler bekommen. waren zwar nur 4 mal aber das reichte mir.

Habe alles auf standard bis auf den ram der auf 3200MHZ eingestellt ist. Wlan deaktiviert und onboard sound im bios deaktiviert.

mein system:
Asus Strix X570 E
Amd Ryzen 9 5900X
Gskill Flare x 3200MHZ 32GB(4x8GB)
Bequiet 750Watt netzteil
2x Samsung 970 Pro M2 SSD
Amd RX 6700 XT Referenzdesign
Elgatoo Live GAmer HD 4k60 pro MK2 (auf die neuste version geflasht Firmware)


Ich weiss nicht mehr weiter.
Habe AMD kontaktiert ob evtl der CPU eine weg hat.
Habe die cpu im Februar 2021 geakauft.

Ich hoffe das ich ein paar heisse tips bekomme.

Ram habe ich auf auf standard 2400MHZ laufen gehabt ohne erfolg.

Danke schonmal für jeden TIp


p.s.
Ganz vergessen.
Wenn ich den Aktuellsten AMD chipsatz treiber instaliiere. dann wird am ende der installation allle USB geräte getrennt und das wars dann.
Programm sagt starte neu aber ohne maus Tastatur geht nix. Auch anschluss einer anderen maus hilft nicht.
War vorher nicht so.
Habe ich leider nur mit 4002 bios getestet.

Mal den anderen M.2 slot Probiert ob die fehler dort auch auftretten?



[johny1984]

Ja habe ich. Mal ja mal nein.
Mehrere benchmarks gemacht.

Beitrag automatisch zusammengeführt: 19.07.2021

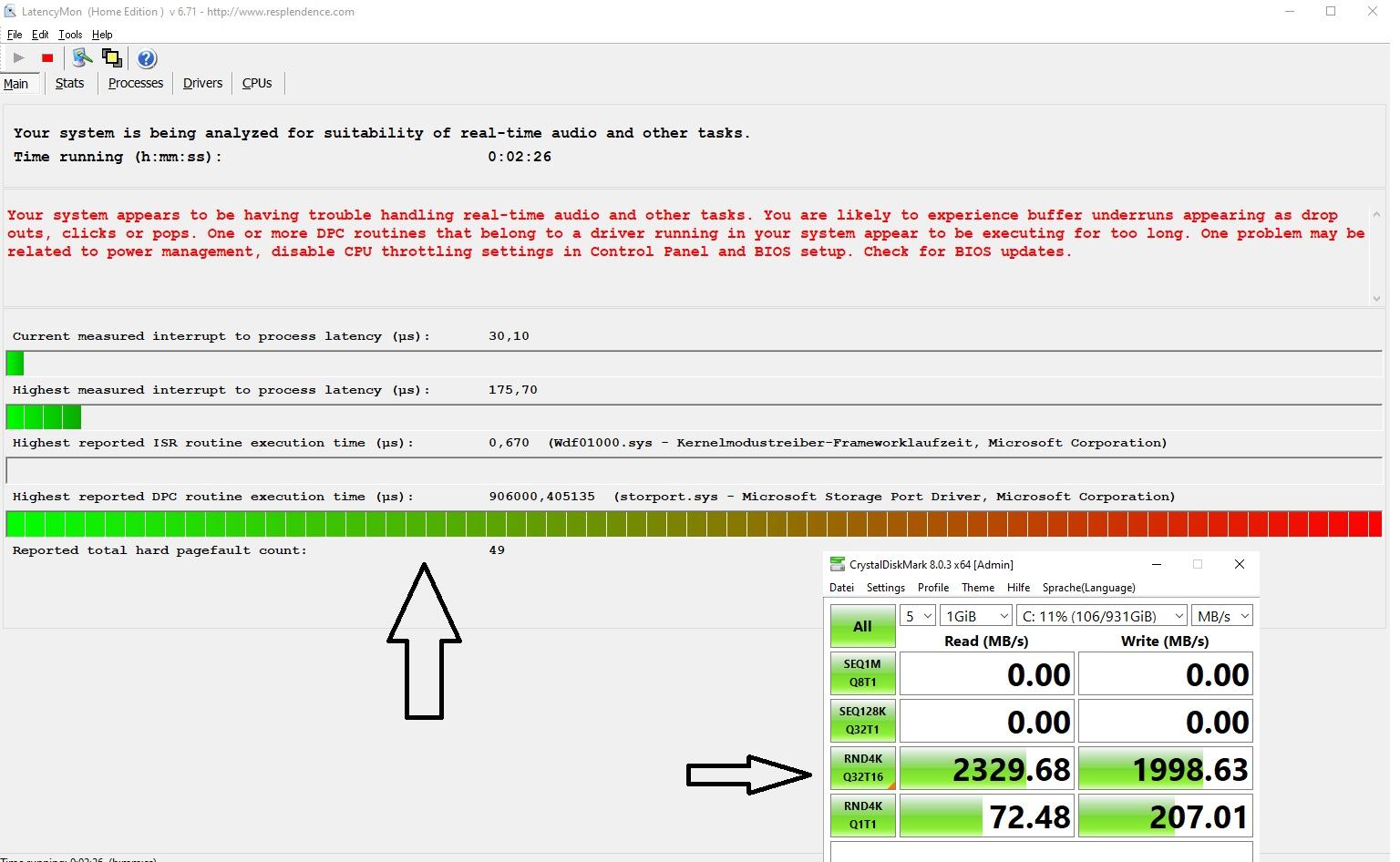

HAbe nochmals einen test mit Crystalbenchmark gemacht siehe bild.
Bei beiden M2 SSDS das selbe fehler bild. aber nur beim Q32T16 test

Beitrag automatisch zusammengeführt: 19.07.2021

Alle anderen laufwerke (Sata SSD) ohne probleme laut Latencymon. alles im grünen bereich. Nur die Beiden M2 SSD´s

Beitrag automatisch zusammengeführt: 19.07.2021

anzumerken ist das es 2 Samsung 970 pro m2 ssd NVME 1.3 1Tb sind. habe sogar den Samsung NVME treiber installiert. Ob mit oder ohne treiber kommt der selbe Fehler



[Tranax]

Ja habe ich. Mal ja mal nein.
Mehrere benchmarks gemacht.

Beitrag automatisch zusammengeführt: 19.07.2021

HAbe nochmals einen test mit Crystalbenchmark gemacht siehe bild.
Bei beiden M2 SSDS das selbe fehler bild. aber nur beim Q32T16 test

Beitrag automatisch zusammengeführt: 19.07.2021

Alle anderen laufwerke (Sata SSD) ohne probleme laut Latencymon. alles im grünen bereich. Nur die Beiden M2 SSD´s

Beitrag automatisch zusammengeführt: 19.07.2021

anzumerken ist das es 2 Samsung 970 pro m2 ssd NVME 1.3 1Tb sind. habe sogar den Samsung NVME treiber installiert. Ob mit oder ohne treiber kommt der selbe Fehler

Passiert es auch wenn nur eine verbaut ist?



[johny1984]

ja auch wenn nur eine verbaut ist.
habe es sowohl im oberen als auch unteren slot ausprobiert.
immer das selbe fehlerbild.
nur mit der bios 3602 ist immer die storport.sys die ausser rand und band ist betroffen.



[Tranax]

ja auch wenn nur eine verbaut ist.
habe es sowohl im oberen als auch unteren slot ausprobiert.
immer das selbe fehlerbild.
nur mit der bios 3602 ist immer die storport.sys die ausser rand und band ist betroffen.

Was für ein CPU lüfter ist Montiert? Vllt mal mit bissel weniger anpressdruck versucht?



[johny1984]

Aio wasserkühler (Deepcool Gammax 240)

Beitrag automatisch zusammengeführt: 19.07.2021

der anpressdruck ist normal, hängt auch kein grosses und schweres gewicht dran



[Tranax]

Aio wasserkühler (Deepcool Gammax 240)

Beitrag automatisch zusammengeführt: 19.07.2021

der anpressdruck ist normal, hängt auch kein grosses und schweres gewicht dran

Du hattest ja geschrieben mit dem neusten Chipset treiber läuft nichts mehr. Passiert das auch mit Älteren Treibern?



[Dan Hot]

@johny1984 hatte ähnliche Probleme damals bei mir war es der CPU allerdings ein 3900X



[johny1984]

Habe es gerade mal getestet. Mit den älteren bios läuft auch die chipsatz installation durch ohne usb disconnects.
Habe den cpu auch im verdacht.
Mainboard lief mit 3800x ohne probleme.



[iPain3G]

Riecht für mich auch stark nach einer defekten CPU. Du könntest höchstens noch mal versuchen die CPU neu zu setzen. Bevor du die bei AMD einschicken kannst bitten die dich eh darum das zu machen. Glaube persönlich zwar nicht das es was bringt aber Versuch macht klug.



[johny1984]

so cpu aus und wieder eingebaut.
Der fehler mit crystaldisk ist erstmal weg.
wenn ich aber das userbenchmark laufen lasse. kommt jetzt die hohe latenz auf DXGkrnl.sys 474520,405679 µs
soll ich jetzt neuste bios aufspielen??



[Tranax]

so cpu aus und wieder eingebaut.
Der fehler mit crystaldisk ist erstmal weg.
wenn ich aber das userbenchmark laufen lasse. kommt jetzt die hohe latenz auf DXGkrnl.sys 474520,405679 µs
soll ich jetzt neuste bios aufspielen??

Würde ich machen testweise.



[johny1984]

So keine verbesserung bzw das problem verlagert sich nur.
Das allerbeste ist ja das AMD Support sich eben gemeldet hat und ein foto vom eingebauten cpu und der lesbaren seriennummer haben will. hätte ich das eben gewusst dann hätte ich bei der ersten demontage ein foto gemacht



[Tranax]

Demontage geht ja zum glück schnell.
