[Sammelthread] ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)



ROG Strix X570-E Gaming
ROG Strix X570-E Gaming Wifi II
ROG Strix X570-F Gaming
ROG Strix X570-I Gaming
BIOS/UEFI Versionen
Reviews & VRM
Häufig gestellte Fragen

BIOS Mods
ChangelogDownload
Flashing and using on your own risk!
  • Added VDDP Voltage
    Might be helpful for CPU overclocking
  • Added ASPM Support (Should be visible by default since v4802)
    PCIe Energy Saving
  • Added Erp Ready (Strix-E only)
    Energy Saving
  • Unlocked AMD PBS
    Hidden options unlocked
  • Added PCH Temerature
    Shows the PCH Temperature in the Bios
  • Added PCH Fan Control
    Gives you control over the PCH Fan
  • Advanced (Pump) Fan Settings
    Min and Middle Duty Cycle can be changed to 0%
  • Added Advanced Boot Settings
    Might be helpful for faster boot
Strix X570-E Gaming
Download Folder

Strix X570-E Gaming Wifi II
Download Folder

Strix X570-F Gaming
Download Folder

Strix X570-I Gaming
EOL


CPUAMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
ChipsetX570
Memory3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
GraphicIntegrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LANIntel® I211-AT, 1 x Gigabit LAN Controller(s)
Realtek® RTL8125-CG 2.5G LAN
Anti-surge LANGuard
ROG GameFirst Technology
WiFi2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
BluetoothBluetooth® 5.0
AudioSupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports3rd Gen AMD RyzenTM Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, )
2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Anti-surge 2.5G LAN (RJ45) port
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi Module
7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
AccessoriesUser's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.






Bios Version 0807




AiTweaker


Advanced


Monitor


Boot


Tool

Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000

Chipsatz Modding
Alternativer Chipsatz Kühler von KCX
20210501_203203_HDR.jpg 20210501_203041_HDR.jpg
ROG Strix X570-E Gaming WIFI II
Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
CPUAMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors
ChipsetX570
MemoryAMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 5000 and 4000 G-Series Processors
4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory

Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU
Graphic1 x HDMI 2.0
1 x DisplayPort

- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Expansion SlotsAMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
2 x PCIe 4.0 x16 (x16 or dual x8)*
AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor
2 x PCIe 3.0 x16 (x16 or dual x8)*
AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor
1 x PCIe 3.0 x16 (x8 mode)*

AMD X570 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
2 x PCIe 4.0 x1
*PCIeX16_3 slot shares bandwidth with PCIeX1_2.
StorageSupports 2 x M.2 slots and 8 x SATA 6Gb/s ports

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors:
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)

AMD X570 Chipset
M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
8 x SATA 6Gb/s ports
LAN1 x Realtek 2.5Gb Ethernet
1 x Intel® I211-AT 1Gb Ethernet
Anti-surge LANGuard
ROG GameFirst Technology
1 x Intel® 1Gb Ethernet
WiFiWi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
BluetoothBluetooth® v5.2
AudioRealtek S1220A 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
Audio Features
- SupremeFX Shielding Technology
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
USB PortsAMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors
- 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A)
AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors
- 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A)


AMD X570 chipset
- 1 x USB 3.2 Gen2 front panel connector
- 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C)
- 2 x USB3.2 Gen1 ports (at front panel)
- 4 x USB 2.0 ports (at front panel)
Special FeaturesExtreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
AURA Sync
- AURA RGB headers
- Addressable Gen 2 headers
Back I/O Ports8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I211-AT 1Gb Ethernet port
1 x Realtek 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
Internal I/O PortsFan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
2 x 4-pin Chassis Fan headers
1 x 4-pin M.2 Fan header
1 x W_PUMP+ header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
8 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x Front Panel Audio header (AAFP)
1 x SPI TPM header (14-1pin)
1 x Speaker header
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
AccessoriesCables
4 x SATA 6Gb/s cables
1 x Thermistor cable pack
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Rubber Package
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x Support DVD
Documentation
1 x User manual
BIOS256 Mb Flash ROM, UEFI AMI BIOS
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
Full Specs:



Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000
CPUAMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
ChipsetX570
Memory3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
GraphicIntegrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LANIntel® I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
AudioSupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, )
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback® Button(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
AccessoriesUser's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.



Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000

Chipsatz Modding
Wasserkühler von Neo111430
20200704_215506.jpg 20200705_110726.jpg
ROG Strix X570-I Gaming
Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
CPUAMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
ChipsetX570
Memory3rd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
GraphicIntegrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz
Expansion Slots3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
Storage3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LANIntel® I211-AT
Anti-surge LANGuard
ROG GameFirst Technology
WiFiSupports channel bandwidth: HT20/HT40/HT80/HT160
Intel® Wi-Fi 6 AX200
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Up to 2.4Gbps transfer speed
BluetoothBluetooth® 5.0
AudioSupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- DTS® Sound Unbound
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Virtual Mixer
USB Ports3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
2 x USB 2.0 port(s)
Special Features5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Back I/O Ports1 x DisplayPort
1 x HDMI
1 x ASUS Wi-Fi Module
3 x LED-illuminated audio jacks
4 x USB 3.2 Gen 1 (blue)
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports1 x HS_FAN
1 x PCH_FAN
1 x AAFP connector
1 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x T_Sensor Connector
1 x Speaker connector
AccessoriesUser's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x ROG Strix stickers
1 x M.2 bracket
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension cable for Addressable LED
1 x AAFP Extension Cable
1 x Panel cable
1 x ROG Thank you card
BIOS256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form FactorMini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
Note*1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
*2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output.



Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000




Häufig gestellte Fragen

  • Sound setzt aus oder knistert
    Immer wieder USB Disconnects

    Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.

  • USB Disconnects
    Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
    UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
    Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile

  • USB Flashback funktioniert nicht
    Bitte folgende Punkte ausprobieren:
    - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
    - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
    - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick

  • BIOS/UEFI Downgrade
    Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.

  • Ist der Chipsatz Lüfter regelbar?
    Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.

  • Chipsatz Temperatur zu hoch?
    Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
    Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.

  • Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
    Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.

  • Rechner bootet nicht, wenn eine Soundkarte verbaut ist
    Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.





Zuletzt bearbeitet:
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@ Reous
Ich glaube Du hast xdudex gemeint, aber ich gebe Dir trotzdem meine Konfiguration wg. Ticketerstellung. Ich habe Samsung 970 Pro 512 GB im oberen M2-Slot verbaut, Schnittstelle PCIe Gen. 3X4, und die Samsung 960 EVO 500GB im unteren M2-Slot verbastelt, Schnittstelle ebenfalls PCIe Gen. 3x4.

Bios ist das 1201. Der Samsung NVM Express Driver in der Version 3.1.0.1901 ist installiert.
Ich habe das +HD-LED nach Handbuch Seite 1-17 installiert. Kein Erfolg. Habe auch alle anderen Steckplätze probiert. Kein Erfolg.

@MaverickM
Na das ist doch mal ein Service. Bin gespannt wie es mit den anderen Kabeln aussieht. Wann wird denn deine Karte wieder zurück kommen?

Ich auch. 😁
Ich hoffe, die Karte ist bald wieder da. Kommt ganz drauf an wie schnell Mindfactory ist. 😉

Ich habe Samsung 970 Pro 512 GB im oberen M2-Slot verbaut, Schnittstelle PCIe Gen. 3X4, und die Samsung 960 EVO 500GB im unteren M2-Slot verbastelt, Schnittstelle ebenfalls PCIe Gen. 3x4.

Bios ist das 1201. Der Samsung NVM Express Driver in der Version 3.1.0.1901 ist installiert.

Danke, ja ich meinte xdudex. Das ganze ist schon komisch, wenn es bei manchen geht und bei anderen nicht. Wichtig wäre halt zu testen, wenn man nur M2 Geräte angeschlossen hat und keine SATA.

Wäre gut, wenn das hier noch der ein oder andere testen könnte.


Du meinst jetzt speziell beim Strix X570-E?!

Ja, meinte speziell die Strix Reihe. Deine Frage lies sich auch so, dass es speziell auf das Strix bezogen war. Ansonsten war das ganze leicht missverständlich.
Man könnte das ganze mit einem etwas umständlichen Mod freischalten aber zu Zen+ Zeiten gab es mit deaktiviertem HPET viele Probleme (auf alle Hersteller bezogen).

Habe eine 970 Evo Plus 500gb im oberen Slot via PCIe 3x4 und im unteren eine 970 Evo 1TB.
Ich habe NICHT! diesen typischen Front Panel Adapter benutzt sondern einfach von meinem Gehäuse (NZXT H510i) den Header draufgesteckt.Ich mein damit diesen Header to single pins Adapter für das FP.

Hatte vorher beide SSDs mit dem Windowstreiber verwendet und dann aber zügig die Samsung Treiber installiert. Bios ist das aktuellste 1201.

- - - Updated - - -

Ich habe momentan ein neues Problem. Ich bin besitzer einer Kraken x62 AiO und irgendwie krieg ich die Radiator-Lüfter nicht in den Griff.
Habe den Pumpenanschluss an AIO_Pump gesteckt und beide Lüfter an CPU Fan und CPU OPT.

Durch die ständigen Temperatur-Peaks die ihr ja auch habt drehen die Lüfter immer wieder kurz mal hoch und wieder runter, hoch und wieder runter... Das nervt.
Habe jetzt mal im BIOS die Lüfter auf PWM und Silent gestellt, aber es ist immer noch da... Hat noch jemand das Problem?

Wenn ich so rumidle und Browser wie gerade offen habe springt die Temperatur von 33 bis 60 immer wieder mal hin und her und dementsprechend der Lüfter auch. Hat jemand evntl. eine gute Fan-Kurve für die Ryzen 3000er?

Schaue mal hier, ich hatte das auf einem 3800X, beim 3700X lief es auch. Zum Schluss habe ich noch Tests gemacht wie wenig VDDG (925mV), VSOC(1.1V) nötig ist. Siehe Post für die Einstellungen. Ist aber mit einem CH8 entstanden. Zwei verschiedene 2x16GB Kits:

[Sammelthread] Ryzen RAM OC Thread + Mögliche Limitierungen - Seite 62

Hat hier zufällig wer mit einem x570-e Dualranked-Speicher (2x16GB) stabil auf 3733 oder 3800 (+IF) am laufen und mag seine Bios-Einstellung mal für mich exportieren? Am besten mit B-Die Speicher.

Egal was ich mache, ich bekomme das zum verrecken nicht hin... Klar, dass machen nicht alle CPUs mit, aber weder mein 'alter' 3800x, noch mein neuer 3900x der gestern kam wollen. Ich habe so das Gefühl, dass ich irgendeine Einstellung vergesse, da egal was ich anpasse (Ryzen DRAM Calculator, funktionierende configs von anderen, frei schnauze oder einfach alles auf auto), 3733 Booten, sind aber nicht stabil im memtest und 3800 Booten garnicht.

Am Speicher liegt es eher nicht, da er ohne anpassen des IF locker 4000+ mitmacht.

3900x
Strix 570-e
Corsair CMW32GX4M2C3466C16 (2x 16GB Samsung B-Die)
1080ti

Hat hier zufällig wer mit einem x570-e Dualranked-Speicher (2x16GB) stabil auf 3733 oder 3800 (+IF) am laufen und mag seine Bios-Einstellung mal für mich exportieren? Am besten mit B-Die Speicher.

Jo 3766CL16 läuft (14K Karhu)... Allerdings mit E-Die. 3800 hab ich auch nicht mit 1:1 zum Laufen gebracht.

ps. ich finde, hier sollten mal mehr Leute den Aufruf von Reous folgen und ihren RAM posten. Die Liste im Startpost ist noch sehr mager

- - - Updated - - -

Ich habe momentan ein neues Problem. Ich bin besitzer einer Kraken x62 AiO und irgendwie krieg ich die Radiator-Lüfter nicht in den Griff.
Habe den Pumpenanschluss an AIO_Pump gesteckt und beide Lüfter an CPU Fan und CPU OPT.

Durch die ständigen Temperatur-Peaks die ihr ja auch habt drehen die Lüfter immer wieder kurz mal hoch und wieder runter, hoch und wieder runter... Das nervt.
Habe jetzt mal im BIOS die Lüfter auf PWM und Silent gestellt, aber es ist immer noch da... Hat noch jemand das Problem?

Wenn ich so rumidle und Browser wie gerade offen habe springt die Temperatur von 33 bis 60 immer wieder mal hin und her und dementsprechend der Lüfter auch. Hat jemand evntl. eine gute Fan-Kurve für die Ryzen 3000er?
Schau mal ob dir diese Einstellungen helfen... Teste mal 10 Sekunden
asusbios-png.812475

(Bios Screen aus dem Netz...)

Jo 3766CL16 läuft (14K Karhu)... Allerdings mit E-Die. 3800 hab ich auch nicht mit 1:1 zum Laufen gebracht.

ps. ich finde, hier sollten mal mehr Leute den Aufruf von Reous folgen und ihren RAM posten. Die Liste im Startpost ist noch sehr mager

- - - Updated - - -


Schau mal ob dir diese Einstellungen helfen... Teste mal 10 Sekunden

(Bios Screen aus dem Netz...)

Dann füge ich mal meine Specs hinzu: MB = E-Gaming und RAM = Crucial Ballistix Sport BLS16G4D30AESC @ XMP Standardprofil 3000MHZ und CL 15

Danke für den Hinweis im Bios. Meinst du 10 Sekunden sind tragbar? Nicht dass die CPU wegbruzzelt.

- - - Updated - - -

Irgendwie hab ich das Gefühl dass mein Rechner trotz zwei M2s unglaublich langsam hochfährt. Letzte Bios-Zeit ist bei 18,6 Sekunden. Ist doch etwas arg viel... Wie schauts bei euch so aus? Gibts da vllt noch ein paar Bios Settings die das vekürzen oder hab ich auf Grund von CSM diese lange Zeit?

Danke für den Hinweis im Bios. Meinst du 10 Sekunden sind tragbar? Nicht dass die CPU wegbruzzelt.

- - - Updated - - -

Irgendwie hab ich das Gefühl dass mein Rechner trotz zwei M2s unglaublich langsam hochfährt. Letzte Bios-Zeit ist bei 18,6 Sekunden. Ist doch etwas arg viel... Wie schauts bei euch so aus? Gibts da vllt noch ein paar Bios Settings die das vekürzen oder hab ich auf Grund von CSM diese lange Zeit?

10 Sek könnten ggf schon "zu viel" sein, da das Verhalten ja meinst nicht so lange dauert. Evtl. reichen auch 5? Einfach mal probieren und berichten :)
Habs selbst noch nicht probiert :(. Aktuell privat nicht wirklich Zeit :( Hab auch noch nicht das 1201X drauf etc.
Wegbrutzeln wird da aber nichts... Hier falls interessant: Ryzen 3000 - Kann man die CPU auch ohne Kühler betreiben? - YouTube


18,6 Sek. lt. Task-Manager? Hab gestern zufällig bei mir gesehen, dass dort 15,5 steht (mit meiner SATA MX500).

10 Sek könnten ggf schon "zu viel" sein, da das Verhalten ja meinst nicht so lange dauert. Evtl. reichen auch 5? Einfach mal probieren und berichten :)
Habs selbst noch nicht probiert :(. Aktuell privat nicht wirklich Zeit :( Hab auch noch nicht das 1201X drauf etc.
Wegbrutzeln wird da aber nichts... Hier falls interessant: Ryzen 3000 - Kann man die CPU auch ohne Kühler betreiben? - YouTube


18,6 Sek. lt. Task-Manager? Hab gestern zufällig bei mir gesehen, dass dort 15,5 steht (mit meiner SATA MX500).

Jup werde ich mal testen.

Ja genau im Task-Manager. Hatte in Erinnung mal gelesen zu haben dass das board eherso bei 10-11 steht. Glaub sogar im Test hier auf hardwareluxx.

Jo 3766CL16 läuft (14K Karhu)...

Oh sehe gerade, dass ich mich vertan habe :grrr: RAM 3766 ist natürlich bullshit :stupid: sry bin da offenbar mit 1866 durchander gekommen

Mein RAM läuft auf 3733CL16 @Reous auch bitte im Startpost ändern.. sry nochmal :wall:

Hier auch das Pic falls es verlinkt werden soll 3733cl16-14100.jpg

Zuletzt bearbeitet:

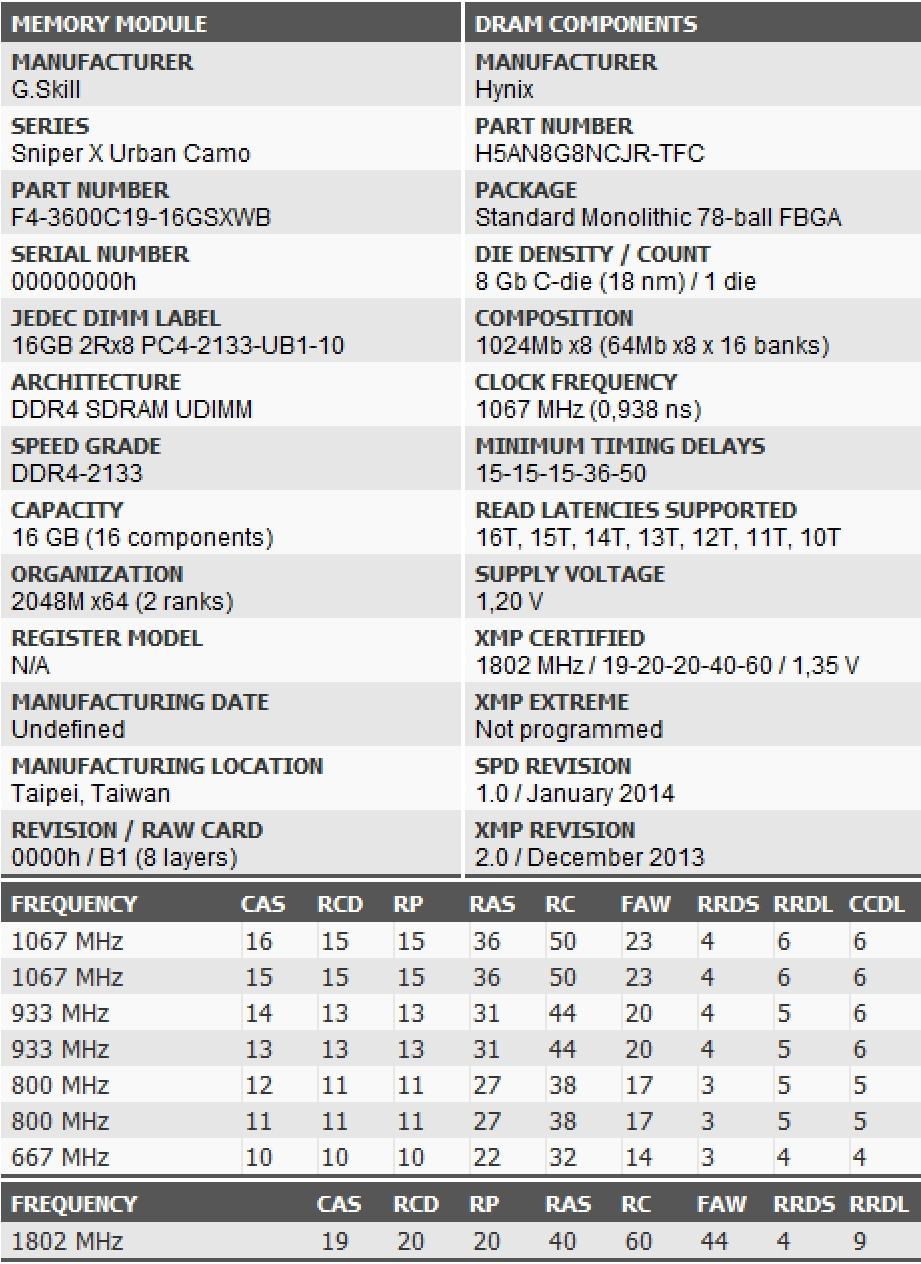

Hier mal ein Pärchen G.Skill SniperX F4-3600C19D-32GSXKB mit Hynix CJR.



Momentan maximal erreichbarer Takt: 3666 MHz bei 1,46 Volt und 60 Ohm Proc odt

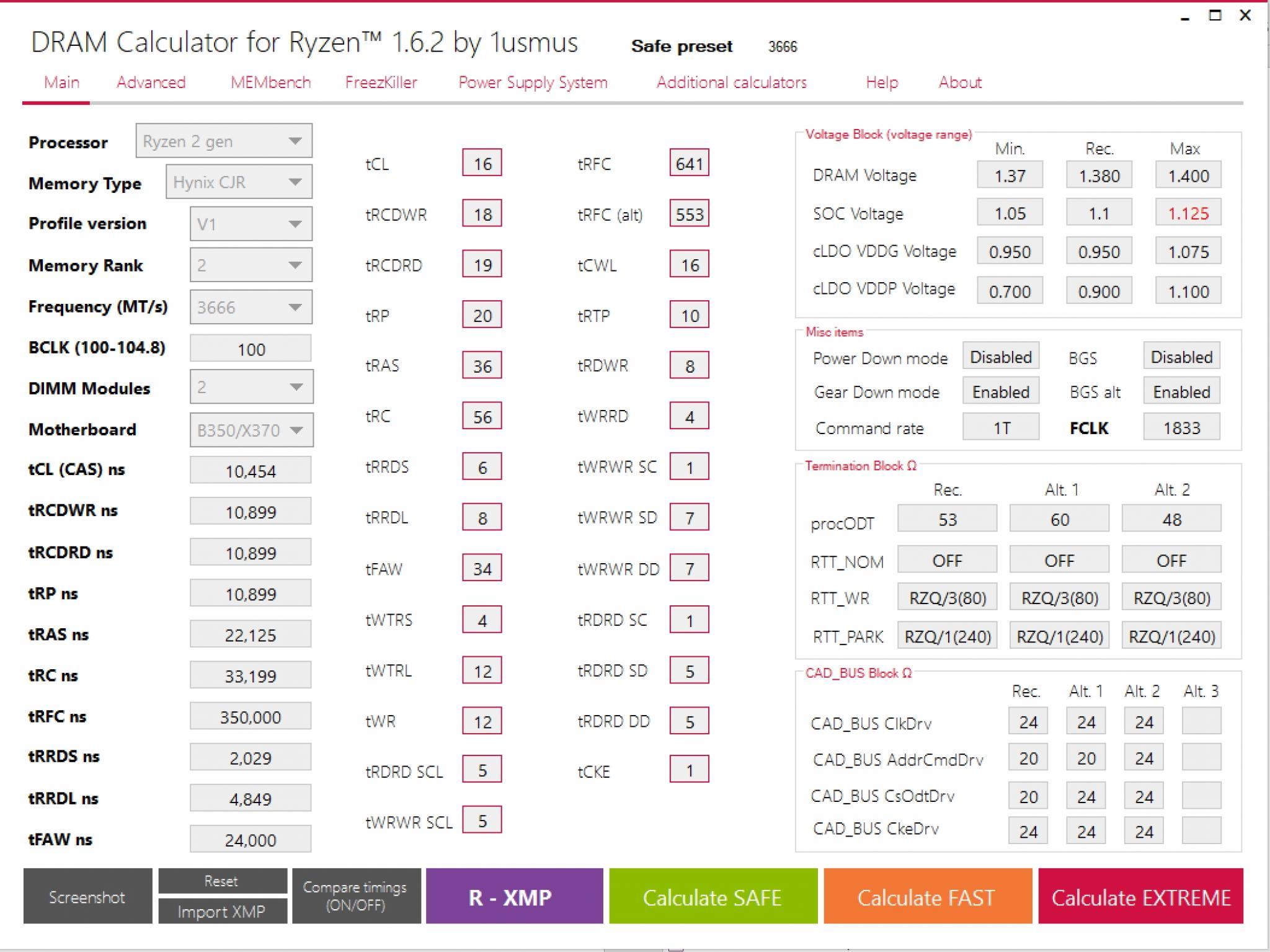

Der DRAM Calculator ist hier leider überhaupt keine Hilfe, dass eingeben der "Safe" Werte Quittierte das Board stets mit Arbeitsverweigerung.

ICh fische also noch im trüben und habe wenig Ahnung wie ich wenigstens die Timings noch etwas nach unten drücken kann.

10 Sek könnten ggf schon "zu viel" sein, da das Verhalten ja meinst nicht so lange dauert. Evtl. reichen auch 5? Einfach mal probieren und berichten :)

Also hier mal ein Zwischenfazit:

Ich befürchte dass die CPU FAN Step up/down im BIOS verbuggt ist und jede Einstellung zu keinem Unterschied führt. Habe jetzt mal einen unschönen Weg beschritten um die Radiatorlüfter in den Griff zu kriegen: Habe die AI Suite installiert, dort meine Lüfter dem Test unterzogen und dann das Profil Leise auswählt. Ergebnis -> Endlich ruhe und die Temps sind unverändert. :d

Hat hier zufällig wer mit einem x570-e Dualranked-Speicher (2x16GB) stabil auf 3733 oder 3800 (+IF) am laufen und mag seine Bios-Einstellung mal für mich exportieren? Am besten mit B-Die Speicher.

Kannst du mal einen Screen von Ryzen Master posten mit den Einstellungen wo du bisher probiert hast. So ist es einfacher Vorschläge zu machen :)


Mein RAM läuft auf 3733CL16 @Reous auch bitte im Startpost ändern.

Huch, das ist mir auch gar nicht aufgefallen :d. Ist geändert.


Hier mal ein Pärchen G.Skill SniperX F4-3600C19D-32GSXKB mit Hynix CJR.
Ich fische also noch im trüben und habe wenig Ahnung wie ich wenigstens die Timings noch etwas nach unten drücken kann.

Also bei den meisten Kits sollte mindestens CL16-19-19 bei 1.35V bis 1.45V möglich sein bei 3600. Geht das bei dir nicht? Alle restlichen Timings erst einmal auf Auto Wert lassen.

Also hier mal ein Zwischenfazit:

Ich befürchte dass die CPU FAN Step up/down im BIOS verbuggt ist und jede Einstellung zu keinem Unterschied führt. Habe jetzt mal einen unschönen Weg beschritten um die Radiatorlüfter in den Griff zu kriegen: Habe die AI Suite installiert, dort meine Lüfter dem Test unterzogen und dann das Profil Leise auswählt. Ergebnis -> Endlich ruhe und die Temps sind unverändert. :d

Mhmm das die Option keine Auswirkung hat ist ja nicht so super. In der AI Suite gibts da ja auch ne Möglichkeit für. Hab aber auch diese noch nicht getestet. Finde die AI Suite jetzt nicht wirklich schlimm.. klar wieder ein Programm mehr aber es macht seinen Job. Die 5 Way Optimization hat auch gut funktioniert. Hat mir 4.375 eingestellt... 4.425 lief noch bis zur Hälfte durch. Habs dann auf 4.4 im Bios angehoben und fertig. Das Ganze läuft bei 1,4V mit Offset. Was will man mehr :drool: solange man kein Prime oder Cinebench 20 mit AVX "zockt" läuft die Kiste stabil mit 4,4. Mit AVX Last ist dann bei 4,35 Ende.

Zuletzt bearbeitet:
Also ich habe 2x radi Lüfter dran und alles funktioniert prima. CPU fan/ optional

Ich wäre jeden dankbar, wenn nicht schon geschehen das Problem mit der HDD LED noch einmal zu testen und hier Rückmeldung zu geben.

Vorgehensweise:

Es dürfen nur M.2 Geräte angeschlossen sein, keine SATA. Falls SATA angeschlossen sind diese für den Test bitte abklemmen.

Am besten mit dieser Vorlage antworten:
Board: Strix-E/Strix-F
CPU: Muster Ryzen
Bios Version: xxxx
HDD LED: Funktioniert/Funktioniert nicht
M.2_1: Belegt - Name der Karte/Nicht belegt
M.2_2: Belegt - Name der Karte/Nicht belegt
Sonstiges: Spezielle Bios Einstellungen vorgenommen?

Hab leider noch keine M2 :heul: wird aber kommen... dann natürlich eine very useless mit 4.0 :xmas:

Also bei den meisten Kits sollte mindestens CL16-19-19 bei 1.35V bis 1.45V möglich sein bei 3600. Geht das bei dir nicht? Alle restlichen Timings erst einmal auf Auto Wert lassen.

Ja, CL 16-19-19 läuft ja auch bei 3600 mit 1,44V, aber was bringt mir das?

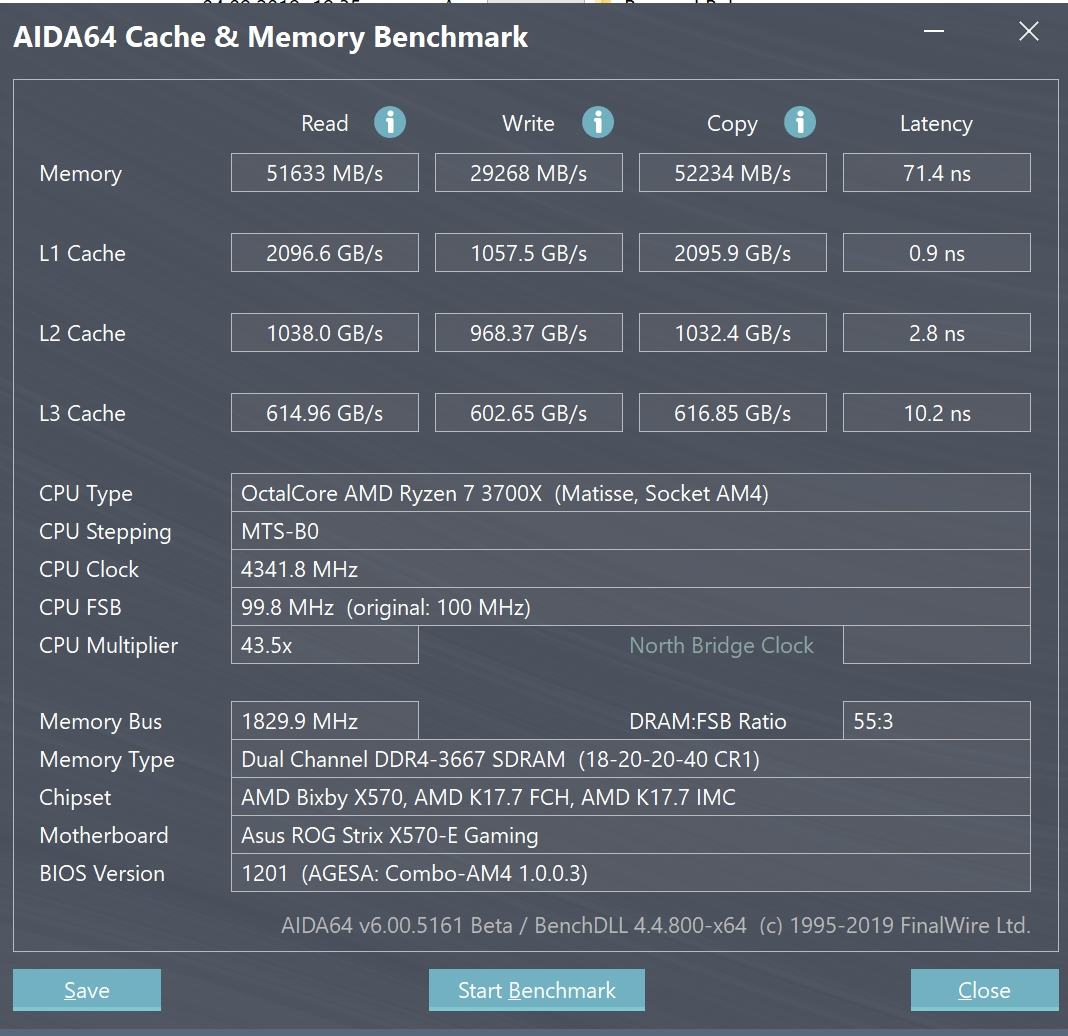

Laut Aida sinkt (logischerweise), im Vergleich zu 3666 CL 18-20-20 der Datendurchsatz, aber unlogischerweise verbessert sich die Latenz nicht, sondern wird sogar leicht schlechter.

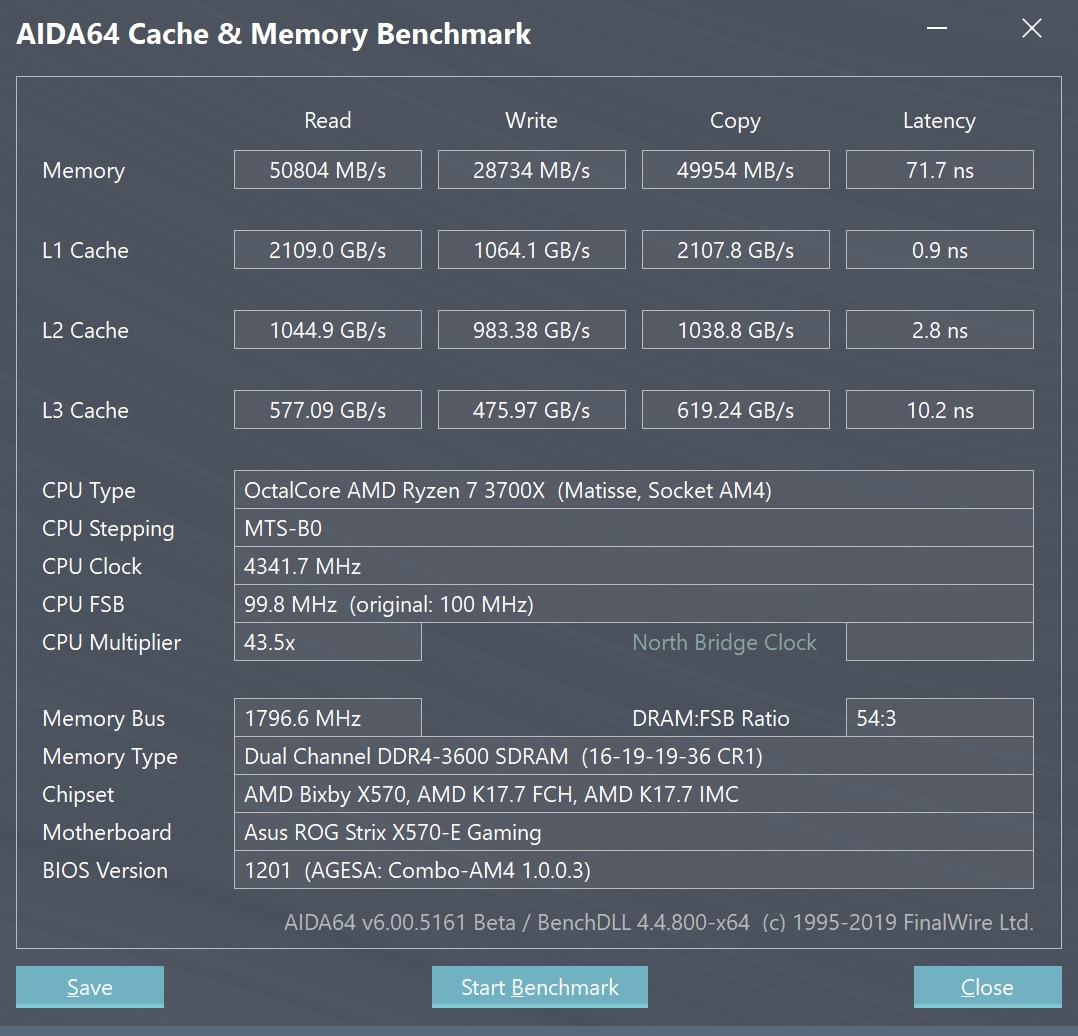

Hynix CL16.png Hynix 3666 CL18.jpg

Alle Subtimings auf Auto, lediglich die trfc Werte sind jeweils auf 340 ns angepasst.

Wie gesagt, eine logische Erklärung hierzu habe ich nicht, möglicherweise liest Aida falsch aus oder die Auto Subtimings sind bei 3600 schlechter als bei 3666.
Sehr komisch das ganze und für einen heißen Tipp habe natürlich jederzeit ein offenes Ohr ;)


Anhänge

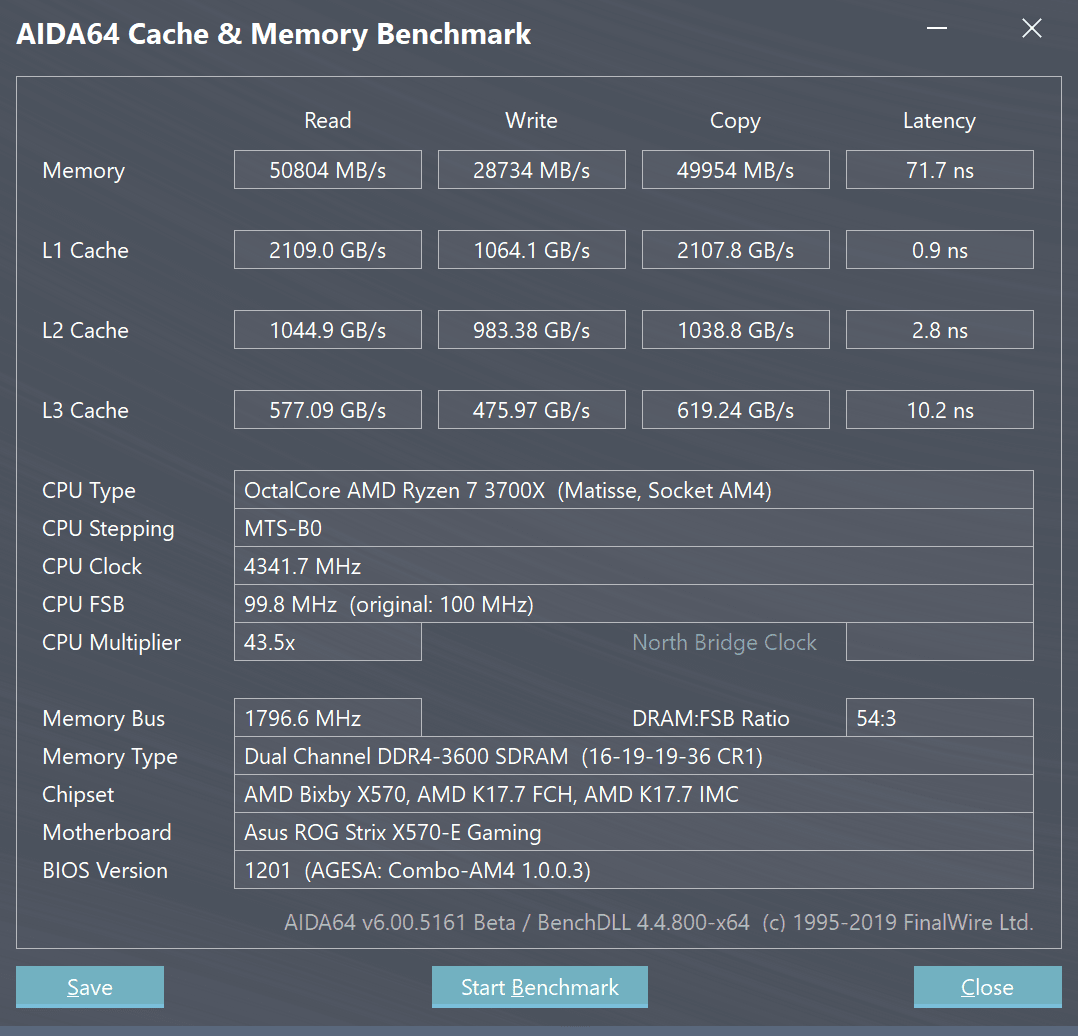

  • Hynix 3600 CL16.jpg
    Hynix 3600 CL16.jpg
    114,4 KB · Aufrufe: 86
Könntest du mal testen was für Werte du bei 3533 CL16-19-19 erhältst? Am besten dann auch gleich noch einen Screen mit den Timings in Ryzen Master oder Bios machen. Dann kann man später die Subtimings vergleichen.

wie hast du denn die settings im bios dafür eingestellt oder nutzt du eine zusätzliche software?

ich hab die Q-Fan Automatik aktiviert, und seitdem funktioniert alles tadellos an den CPU anschlüssen.
DIeses hoch/runter habe ich nur am hinteren Gehäuselüfter. Da hab ich dann die Quelle auf "Motherboard" gestellt und bisl angepasst-jetzt ist auch hier ruhe.

@Reous

ich habe es geschafft die Werte des DRAM Calculators halbwegs ans laufen zu kriegen.
Die Übeltäter habe ich lokalisieren können, sobald ich trdwr und twrrd (wie im Calculator empfohlen) anpacke, startet der Recher nicht mehr und ich muss das BIOS zurücksetzen.
Beide Werte auf "Auto" und es läuft.


Das Aida Ergebnis ist erwartungsgemäß etwas leidlich:

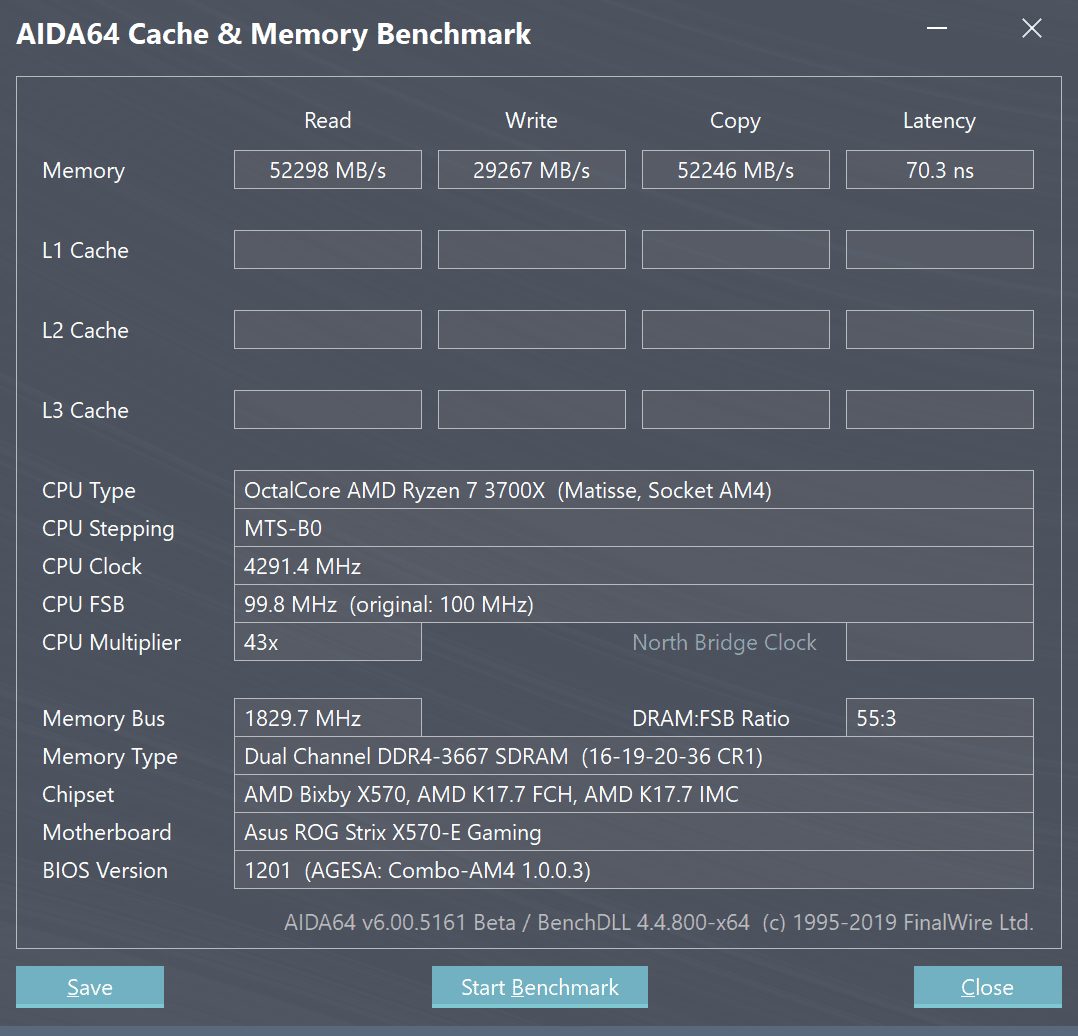

3666 CL16 Subtimings.png

Die Latentz sinkt von 3666 CL 18-20-20 zu 3666 CL 16-19-20 um sage und schreibe 1ns oder anders - um 1,5%.

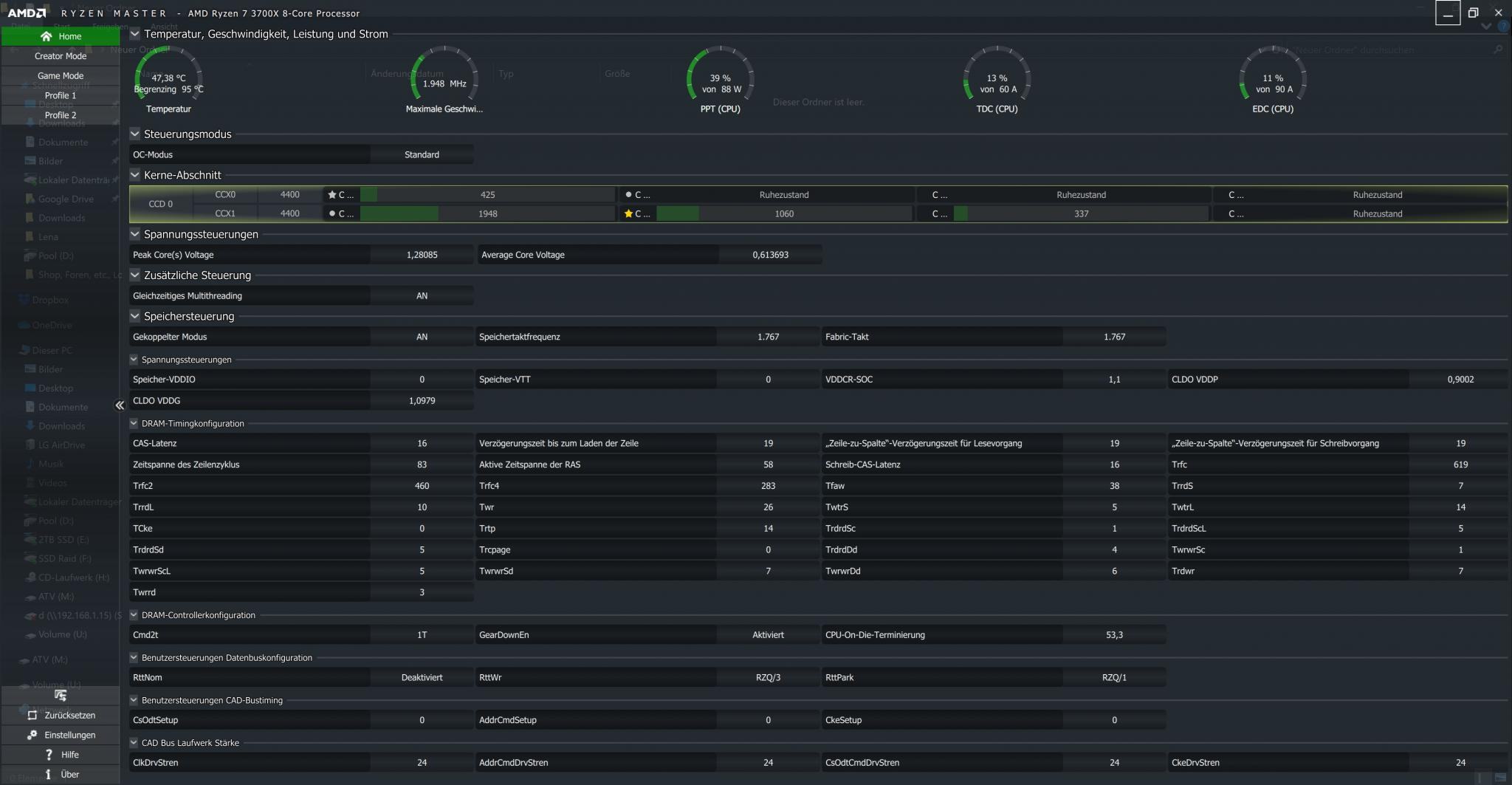

Hier noch der gewünschte Screenshot der Ryzen Masters:


Ich habe das BIOS komplett zurück gesetzt und nur die Speicher auf 3533 CL16-19-19 eingestellt.

P.S.

Die trdwr und twrrd Werte auf "Auto" sind unterschiedlich, evtl. zickt er deshalb so rum?

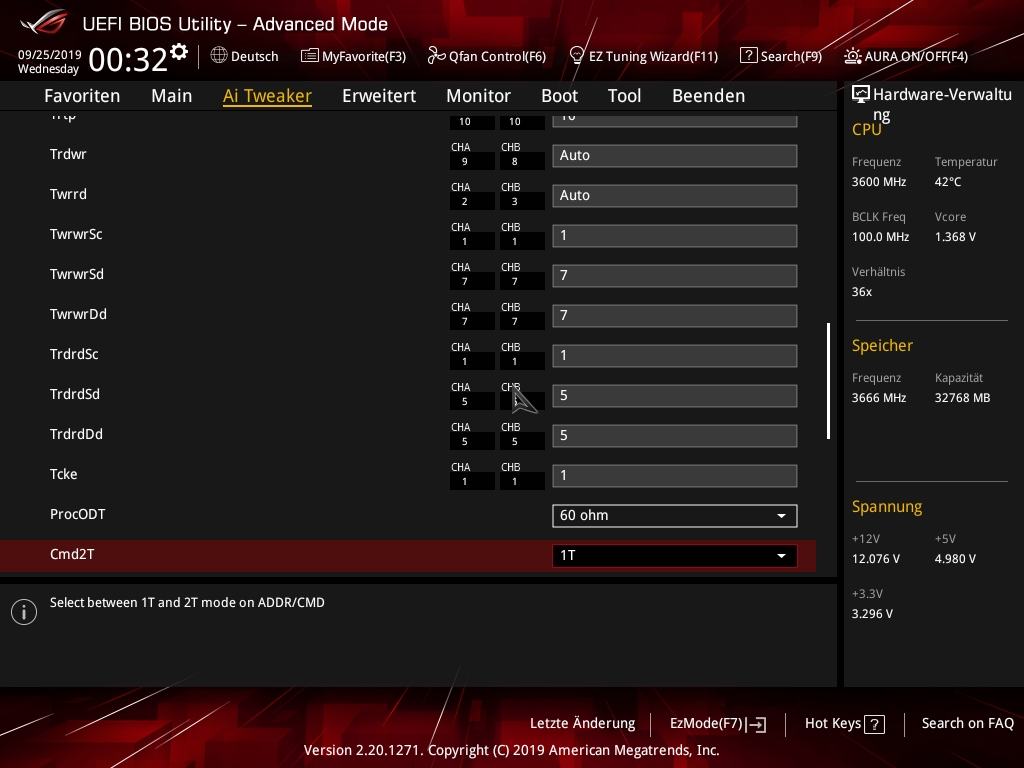

BIOS Shot.jpg

Zuletzt bearbeitet:
ich hab die Q-Fan Automatik aktiviert, und seitdem funktioniert alles tadellos an den CPU anschlüssen.
DIeses hoch/runter habe ich nur am hinteren Gehäuselüfter. Da hab ich dann die Quelle auf "Motherboard" gestellt und bisl angepasst-jetzt ist auch hier ruhe.

wärst du so nett und könntest einen screen von den settings posten? Wäre dir sehr verbunden :)

@Reous

ich habe es geschafft die Werte des DRAM Calculators halbwegs ans laufen zu kriegen.
Die Übeltäter habe ich lokalisieren können, sobald ich trdwr und twrrd (wie im Calculator empfohlen) anpacke, startet der Recher nicht mehr und ich muss das BIOS zurücksetzen.
Beide Werte auf "Auto" und es läuft.

Anhang anzeigen 476508

Das Aida Ergebnis ist erwartungsgemäß etwas leidlich:

Anhang anzeigen 476509

Die Latentz sinkt von 3666 CL 18-20-20 zu 3666 CL 16-19-20 um sage und schreibe 1ns oder anders - um 1,5%.

Hier noch der gewünschte Screenshot der Ryzen Masters:

Anhang anzeigen 476511

Ich habe das BIOS komplett zurück gesetzt und nur die Speicher auf 3533 CL16-19-19 eingestellt.

P.S.

Die trdwr und twrrd Werte auf "Auto" sind unterschiedlich, evtl. zickt er deshalb so rum?

Anhang anzeigen 476512

Ja, das ,,Problem" habe ich auch. Ich lasse die zwei Werte auch einfach auf ,,Auto". Meine Überlegung war, dass der Calculator nicht ausgereift ist und ob es nicht evtl. wegen der Schreibperformance einen Unterschied zw. 3700X/3800X und dem 3900X gibt, was die Einstellungen betrifft. (vllt. tool nur mit dem 3900X getestet) Mein Biostar X570GT8 setzt z.B. TCKE immer auf 0, aber die Empfehlung von dem Calculator liegt bei ,,1" oder ,,8". Der Calculator serviert mir auch ganz gerne mal ständig andere Werte.

Die Übeltäter habe ich lokalisieren können, sobald ich trdwr und twrrd (wie im Calculator empfohlen) anpacke, startet der Recher nicht mehr und ich muss das BIOS zurücksetzen.

Super :) Deswegen sollte man auch immer zuerst mit den Haupttimings anfangen und die Subtimings immer in Gruppen eintragen (ca 2-3 am Stück) aber niemals alles am Stück. Da kann die Fehlersuche nämlich ewig dauern. Wäre ich jetzt auf Anhieb aber auch nicht drauf gekommen.
Hast du die restlichen Subtimings noch weiter verbessert (zb Fast Present)j? Da sind nämlich noch einige Timings mit denen du deutlich nach unten könntest und dann wird auch die Latenz und der Durchsatz besser.


Die trdwr und twrrd Werte auf "Auto" sind unterschiedlich, evtl. zickt er deshalb so rum?

Normal kannst du dann jeweils den höchsten Wert auch direkt eingeben. Der Calculator empfiehlt für RDWR 8, vielleicht war das für dein Channel A RAM aber schon zu viel und er hat deswegen nicht gebootet.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
