Flashing and using on your own risk!​ Added VDDP Voltage Might be helpful for CPU overclocking Added ASPM Support (Should be visible by default since v4802) PCIe Energy Saving Added Erp Ready (Strix-E only) Energy Saving Unlocked AMD PBS Hidden options unlocked Added PCH Temerature Shows the PCH Temperature in the Bios Added PCH Fan Control Gives you control over the PCH Fan Advanced (Pump) Fan Settings Min and Middle Duty Cycle can be changed to 0% Added Advanced Boot Settings Might be helpful for faster boot

Strix X570-E Gaming Download Folder​ Strix X570-E Gaming Wifi II Download Folder​ Strix X570-F Gaming Download Folder​ Strix X570-I Gaming EOL Spoiler: Old Versions BiosMod V3202I BiosMod V3001I BiosMod V2816I

ROG Strix X570-E Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Realtek® RTL8125-CG 2.5G LAN Anti-surge LANGuard ROG GameFirst Technology WiFi 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd Gen AMD RyzenTM Processors : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, ) 2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x Anti-surge 2.5G LAN (RJ45) port 1 x USB BIOS Flashback® Button(s) 1 x ASUS Wi-Fi Module 7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Spoiler: Weitere Bilder Spoiler: UEFI Bilder Bios Version 0807 AiTweaker Advanced Monitor Boot Tool Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Alternativer Chipsatz Kühler von KCX
ROG Strix X570-E Gaming WIFI II Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors Chipset X570 Memory AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 5000 and 4000 G-Series Processors 4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory Dual Channel Memory Architecture ECC Memory (ECC mode) support varies by CPU Graphic 1 x HDMI 2.0 1 x DisplayPort - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Expansion Slots AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 2 x PCIe 4.0 x16 (x16 or dual x8)* AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor 2 x PCIe 3.0 x16 (x16 or dual x8)* AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor 1 x PCIe 3.0 x16 (x8 mode)* AMD X570 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 2 x PCIe 4.0 x1 *PCIeX16_3 slot shares bandwidth with PCIeX1_2. Storage Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors: M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) AMD X570 Chipset M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 8 x SATA 6Gb/s ports LAN 1 x Realtek 2.5Gb Ethernet 1 x Intel® I211-AT 1Gb Ethernet Anti-surge LANGuard ROG GameFirst Technology 1 x Intel® 1Gb Ethernet WiFi Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band* Bluetooth Bluetooth® v5.2 Audio Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC* - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback* Audio Features - SupremeFX Shielding Technology - Gold-plated audio jacks - Rear optical S/PDIF out port - Premium audio capacitors - Audio cover USB Ports AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors - 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A) AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors - 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A) AMD X570 chipset - 1 x USB 3.2 Gen2 front panel connector - 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C) - 2 x USB3.2 Gen1 ports (at front panel) - 4 x USB 2.0 ports (at front panel) Special Features Extreme Engine Digi+ - 5K Black Metallic Capacitors ASUS Q-Design - M.2 Q-Latch - Q-Code - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool II - Pre-mounted I/O shield - SafeSlot AURA Sync - AURA RGB headers - Addressable Gen 2 headers Back I/O Ports 8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®) 1 x DisplayPort 1 x HDMI® port 1 x Wi-Fi Module 1 x Intel® I211-AT 1Gb Ethernet port 1 x Realtek 2.5Gb Ethernet port 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button Internal I/O Ports Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 2 x 4-pin Chassis Fan headers 1 x 4-pin M.2 Fan header 1 x W_PUMP+ header Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 2 x M.2 slots (Key M) 8 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 2 x Addressable Gen 2 headers 2 x AURA RGB headers 1 x Clear CMOS header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Speaker header 1 x 10-1 pin System Panel header 1 x Thermal Sensor header Accessories Cables 4 x SATA 6Gb/s cables 1 x Thermistor cable pack Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Cable ties pack 1 x M.2 Rubber Package 1 x M.2 Q-Latch package 1 x ROG key chain 1 x ROG Strix stickers 1 x ROG Strix thank you card Installation Media 1 x Support DVD Documentation 1 x User manual BIOS 256 Mb Flash ROM, UEFI AMI BIOS Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Full Specs: ROG STRIX X570-E GAMING WIFI II ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync rog.asus.com Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000
ROG Strix X570-F Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Anti-surge LANGuard ROG GameFirst Technology Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, ) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x USB BIOS Flashback® Button(s) 4 x USB 3.2 Gen 1 (up to 5Gbps) ports 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Wasserkühler von Neo111430
ROG Strix X570-I Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz Expansion Slots 3rd Gen AMD Ryzen™ Processors 1 x PCIe 4.0 x16 (x16 mode) 2nd Gen AMD Ryzen™ Processors 1 x PCIe 3.0 x16 (x16 mode) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 4 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT Anti-surge LANGuard ROG GameFirst Technology WiFi Supports channel bandwidth: HT20/HT40/HT80/HT160 Intel® Wi-Fi 6 AX200 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Up to 2.4Gbps transfer speed Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - DTS® Sound Unbound - LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path. - Sonic Radar III - Sonic Studio III + Sonic Studio Virtual Mixer USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 2 x USB 2.0 port(s) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - AI Suite 3 - Ai Charger ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Back I/O Ports 1 x DisplayPort 1 x HDMI 1 x ASUS Wi-Fi Module 3 x LED-illuminated audio jacks 4 x USB 3.2 Gen 1 (blue) 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x HS_FAN 1 x PCH_FAN 1 x AAFP connector 1 x Aura RGB Strip Header(s) 1 x Addressable Gen 2 header(s) 1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD) 4 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x System panel connector 1 x T_Sensor Connector 1 x Speaker connector Accessories User's manual I/O Shield 4 x SATA 6Gb/s cable(s) 2 x M.2 Screw Package 1 x Supporting DVD 1 x ROG Strix stickers 1 x M.2 bracket 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension cable for Addressable LED 1 x AAFP Extension Cable 1 x Panel cable 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) Note *1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. *2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000

---

Häufig gestellte Fragen​

---

• Sound setzt aus oder knistert
  Immer wieder USB Disconnects
  Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.


• USB Disconnects
  Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
  UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
  Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile


• USB Flashback funktioniert nicht
  Bitte folgende Punkte ausprobieren:
  - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
  - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
  - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick


• BIOS/UEFI Downgrade
  Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.


• Ist der Chipsatz Lüfter regelbar?
  Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.


• Chipsatz Temperatur zu hoch?
  Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
  Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.


• Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
  Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.


• Rechner bootet nicht, wenn eine Soundkarte verbaut ist
  Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.








[xdudex]

Erste Frage hinfällig gewesen. GPU geht auf PCI 1.1 runter um Energie zu sparen und bei Last wieder auf 3.0.

Desweiteren bekomme ich aktuell kein Bild über meine Displayport-Eingänge rein, HDMI only. Ist das ein bekanntes Problem? Gibt es hierfür ein Setting im Bios?
EDIT: LÖSUNG -> Im BIOS CSM unter Boot aktivieren... Was für ein Rotz. Kann mir jemand sagen für was CSM gut ist?

- - - Updated - - -

Sehr gut

Mit dem Abba sind jetzt auch 4,4 allcore mit 3766CL16 möglich. Bootet und ohne AVX soweit auch stabil. CB15 läuft durch und Ergebnis ist dementsprechend

CB20 macht bei ca. 1/3 und 43,75 allcore aber dicht bzw. gibts ein Bug. Mit 43,50 läuft er durch... Ergebnis aber zu ABB unverändert

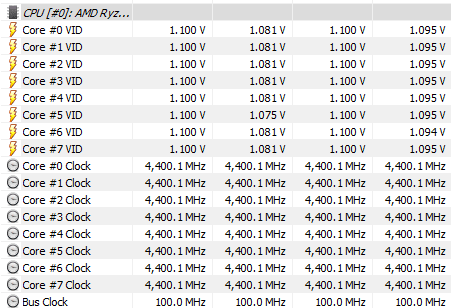

Anhang anzeigen 475655

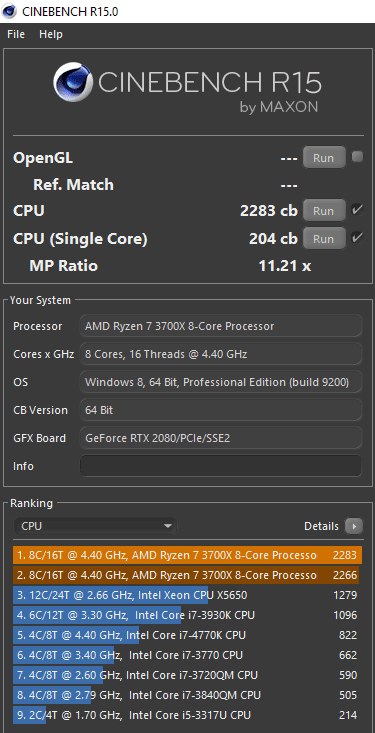

Anhang anzeigen 475656

Interessant dass bei dir im CB15 dein ryzen mit 4,4 drin steht und bei mir mit 3,6. Hast du deine Cores fix gesetzt? Mein erster Durchlauf war 2010 aber der Ram läuft noch auf 2400. Den muss ich noch sauber einstellen.

In Ryzen Master seh ich auch dass meine Kerne ALLE nur auf 39xx Mhz boosten während der CB15 läuft, das ist doch nicht normal und viel zu wenig oder?



[Reous]

Antwortmail vom Kundendienst. Die haben die Info wohl so aus Taiwan erhalten.

Die Daten kommen in etwa hin wenn man sie mit dem 060x Bios vergleicht aber ab 080x wurden diese angepasst.
Wie bereits gesagt sieht es jetzt so aus:

Bis 55°C -> 0%
Ab 56°C bis 50°C -> steigend bis 40%
Ab 51°C bis 93°C -> 40% steigend bis 100%

Das BIOS wurde jetzt als finale Version 1201 offiziell veröffentlicht, also die Version gleiche, wie die des Beta-BIOS

Der Witz ist, dass es nie ein Beta Bios gab. Es ist ein und dasselbe Bios. Die Aussage, dass es Beta ist kam von einem Asus Mitarbeiter, welcher wohl falsch lag. Vermutlich hat es den Weg intern vom Beta zum finalen Bios ziemlich schnell gemacht, so das es da zur Verwirrung kam.

Desweiteren bekomme ich aktuell kein Bild über meine Displayport-Eingänge rein, HDMI only. Ist das ein bekanntes Problem? Gibt es hierfür ein Setting im Bios?
EDIT: LÖSUNG -> Im BIOS CSM unter Boot aktivieren... Was für ein Rotz. Kann mir jemand sagen für was CSM gut ist?

Ja zb reinhardrudi hier hat das selbe Problem. Deswegen hatte ich auch eine modifizierte 1005er Version angeboten, welche CSM standardmäßig aktiviert hat. Was es damit auf sich hat kann dir reinhardrudi sicherlich besser erklären.



[KCX]

Interessant dass bei dir im CB15 dein ryzen mit 4,4 drin steht und bei mir mit 3,6. Hast du deine Cores fix gesetzt? Mein erster Durchlauf war 2010 aber der Ram läuft noch auf 2400. Den muss ich noch sauber einstellen. In Ryzen Master seh ich auch dass meine Kerne ALLE nur auf 39xx Mhz boosten während der CB15 läuft, das ist doch nicht normal und viel zu wenig oder?

Cinebench zeigt immer den Baseclock an und nicht den max. Boost. Mit Allcore OC fixiert man den Multi und hat halt immer diesen Takt anliegen.
Also auch Base und darum zeigt CB 4,4 an. Das Setting vom RAM hat wenig bis keine Auswirkung beim Cinebench.

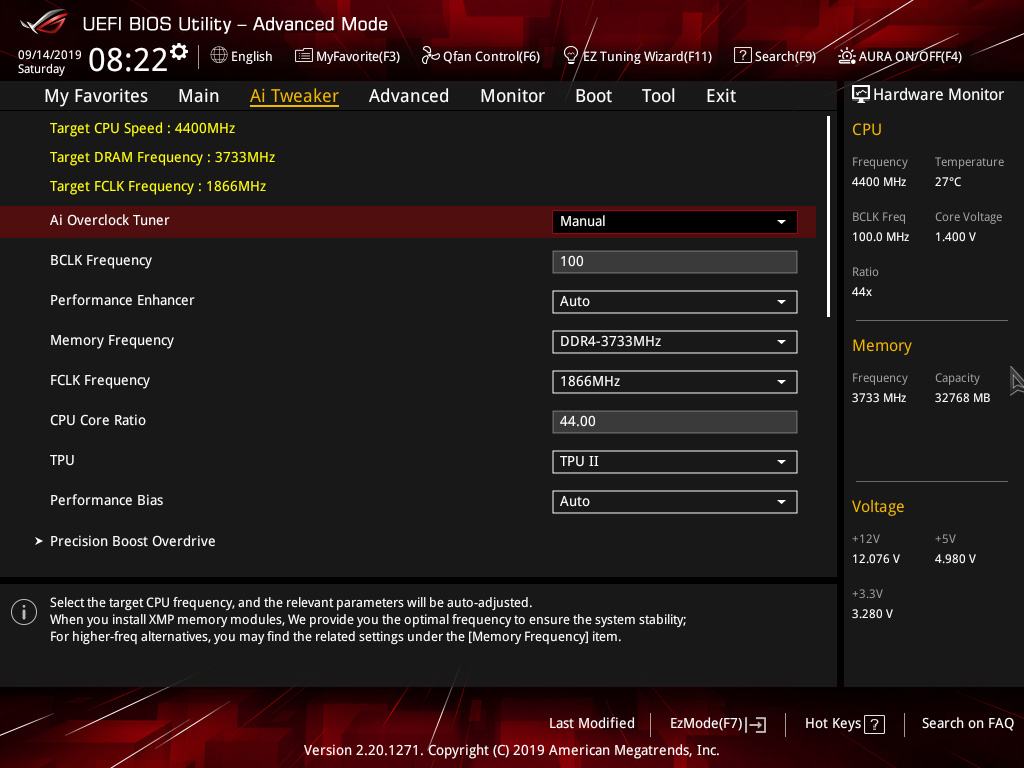

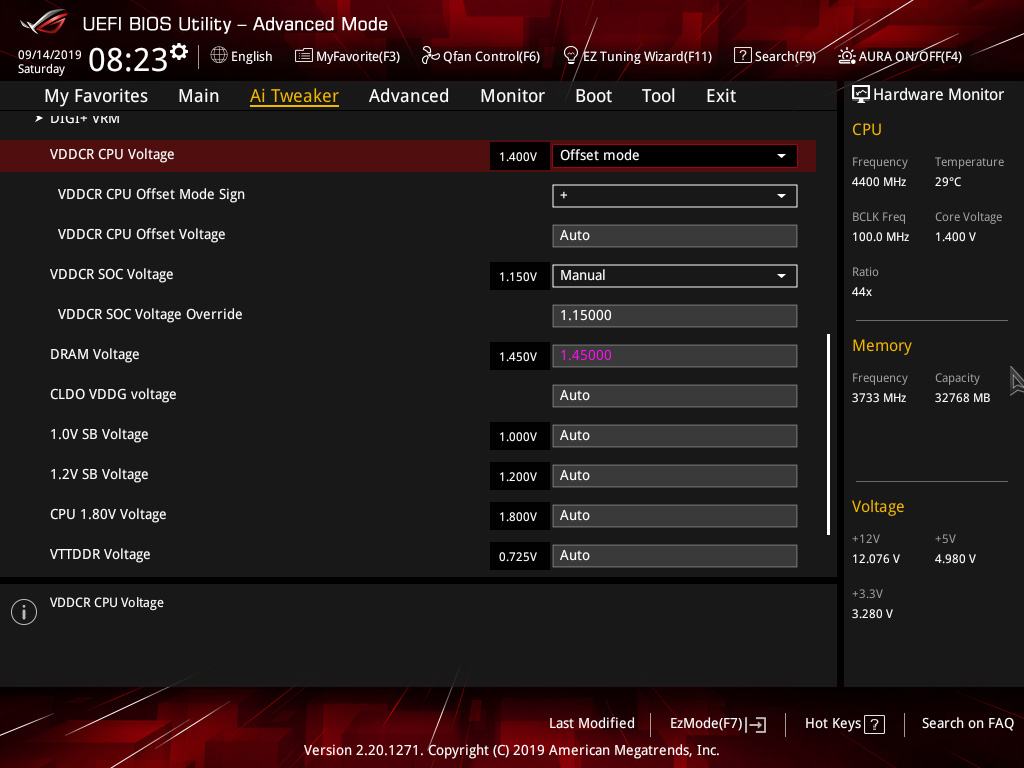

Bios Pics:

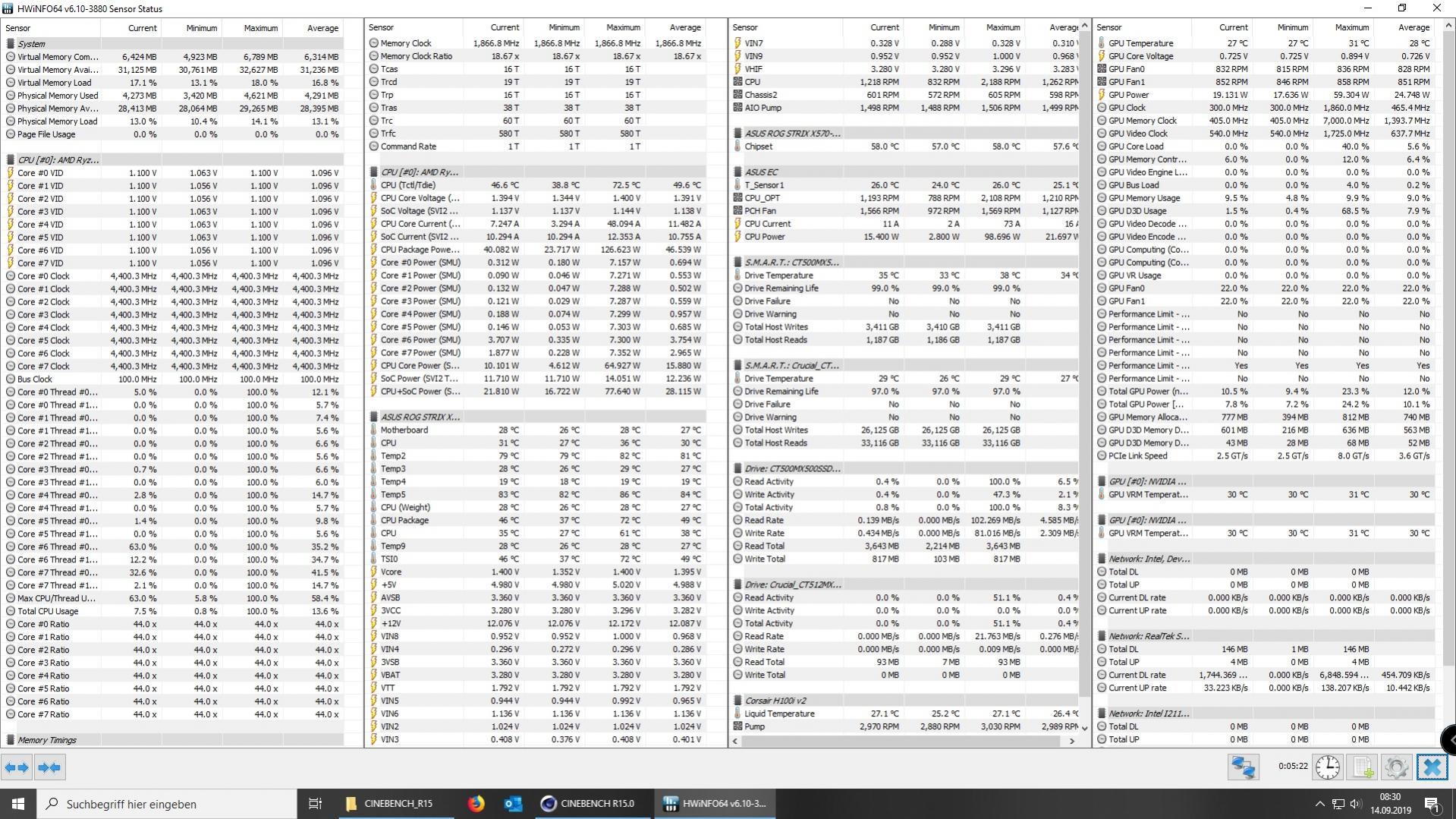

Kompletter HW Info Screen nach ner Runde CB15:


4.425Mhz fix läuft leider selbst ohne AVX nicht stabil unter Last.

- - - Updated - - -

Der Witz ist, dass es nie ein Beta Bios gab. Es ist ein und dasselbe Bios. Die Aussage, dass es Beta ist kam von einem Asus Mitarbeiter, welcher wohl falsch lag. Vermutlich hat es den Weg intern vom Beta zum finalen Bios ziemlich schnell gemacht, so das es da zur Verwirrung kam.
.

Ich habe mich auch gewundert... Final Bios mit der gleichen Nummer und Download ist exakt gleich Aber aktuell ist mMn alles "Beta". Bin auf jeden weiterhin gespannt, was da noch kommt und möglich wird. 4,4 ist ja offenbar machbar. Mal schaun ob die eines Tages auch mit AVX laufen. Ggf muss ich auch noch ein bisschen mehr Spannung drauf geben.. ? Mal sehen... Bin erstmal happy mit dem was da AMD (& Asus) abgeliefert hat.



[Franko123]

Ich habe ein Thermaltake European Gold Paris 650W ATX 2.3 verbaut, das hat aber nur die möglichkeit den 8-pin Power Plug zu stecken, ein 4-pin Power Plug ist nicht vorhanden. Es ist ja ein modulares Netzteil, gibt es eine möglichkeit, evt. Adapter von 8 auf 4 Pin ?



[reinhardrudi]

Ich habe ein Thermaltake European Gold Paris 650W ATX 2.3 verbaut, das hat aber nur die möglichkeit den 8-pin Power Plug zu stecken, ein 4-pin Power Plug ist nicht vorhanden. Es ist ja ein modulares Netzteil, gibt es eine möglichkeit, evt. Adapter von 8 auf 4 Pin ?

board läuft auch mit nur 8fach stecker problemlos. wenn ein 2ter vorhanden,dann ist der auch immer 2 geteilt 4/4



[xdudex]

Ich habe ein Thermaltake European Gold Paris 650W ATX 2.3 verbaut, das hat aber nur die möglichkeit den 8-pin Power Plug zu stecken, ein 4-pin Power Plug ist nicht vorhanden. Es ist ja ein modulares Netzteil, gibt es eine möglichkeit, evt. Adapter von 8 auf 4 Pin ?

board läuft auch mit nur 8fach stecker problemlos. wenn ein 2ter vorhanden,dann ist der auch immer 2 geteilt 4/4

habe ich genauso gemacht wie reinhardrudi beschrieben. einen 8 pin rein und den anderen 8pin konnte ich aufsplitten in den benötigten 4er.



[Franko123]

habe ich genauso gemacht wie reinhardrudi beschrieben. einen 8 pin rein und den anderen 8pin konnte ich aufsplitten in den benötigten 4er.

Das ist es ja, bei meinen Netzteil sind die 8ter und 6er Anschlüsse fest, und auch kein Kabel dabei mit einen 4er stecker.



[reinhardrudi]

Wie gesagt. Nicht nötig.
Aber molex auf CPU Stecker geht wenn du willst.



[cjott]

Danke für die Rückmeldung. Das neue mache ich dann bei Gelegenheit.




Wie KCX schon geschrieben hat gibt es da leider keine Möglichkeit. Es besteht aber die Möglichkeit es durch einen Mod zu deaktivieren bzw auch durch ein einfaches Profil. Wenn gewünscht kann ich das die Tage machen.

Wäre super, wenn du das irgendwie hinbekommst



[Reous]

Könnte mal jemand mit 1201 Bios sagen ob die Mem Fail Option nun im Bios vorhanden ist bei den Timings?
Ist im Monitor Menü die Chipsatz Temperatur sichtbar oder nicht?

Außerdem hat jemand mit 1005 Mod (Strix-E) mal getestet ob die freigeschalteten Temperatur Quellen (VRM, DIMM) funktionieren?



[KCX]

Könnte mal jemand mit 1201 Bios sagen ob die Mem Fail Option nun im Bios vorhanden ist bei den Timings?
Ist im Monitor Menü die Chipsatz Temperatur sichtbar oder nicht?

Außerdem hat jemand mit 1005 Mod (Strix-E) mal getestet ob die freigeschalteten Temperatur Quellen (VRM, DIMM) funktionieren?

Nein beides nicht vorhanden. VRM und DIMM hab ich leider nicht getestet.

- - - Updated - - -

Bios Pics



[cjott]

Übrigens mit dem neuen A.B.B.A Bios boostet mein 3900X auf 4.65 hat jemand ähnliche Erfahrungen gemacht ? Vorher ist er nur auf 4.5 geboostet.



[Reous]

Hab das ganze selbst noch nicht getestet aber für mutige hier schon einmal eine Vorabversion. Sollte theoretisch funktionieren.
Wäre super wenn dann jemand Bilder vom Bios machen könnte mit der freigeschalteten PCH Lüftersteuerung und dem CBS Menü. Außerdem wäre es interessant ob du freigeschaltete Mem Fail Option nun funktioniert.

Mod Bios 1201X CSM Enabled
Strix X570-E Gaming
Download



[reinhardrudi]

Hab das ganze selbst noch nicht getestet aber für mutige hier schon einmal eine Vorabversion. Sollte theoretisch funktionieren.
Wäre super wenn dann jemand Bilder vom Bios machen könnte mit der freigeschalteten PCH Lüftersteuerung und dem CBS Menü. Außerdem wäre es interessant ob du freigeschaltete Mem Fail Option nun funktioniert.

Mod Bios 1201X
Strix X570-E Gaming
Download

Mod Bios 1201X CSM Enabled
Strix X570-E Gaming
Download

ja super-- THX

test ich definitiv morgen und berichte!!

danke



[cjott]

Hab das ganze selbst noch nicht getestet aber für mutige hier schon einmal eine Vorabversion. Sollte theoretisch funktionieren.
Wäre super wenn dann jemand Bilder vom Bios machen könnte mit der freigeschalteten PCH Lüftersteuerung und dem CBS Menü. Außerdem wäre es interessant ob du freigeschaltete Mem Fail Option nun funktioniert.

Mod Bios 1201X
Strix X570-E Gaming
Download

Mod Bios 1201X CSM Enabled
Strix X570-E Gaming
Download

Hey cool, ist es bei dem MOD nun auch möglich auch das SpreadSpectrum zu deaktvieren?



[Reous]

@cjott
Jap, siehe Readme Datei im Download. Wie gesagt habe ich die Settings aber noch nicht getestet.



[T3CN1C14N]

Leider gabs noch nicht die Option das PCI-E 4.0 zu deaktivieren weswegen ich die Graka nun normal verbaut habe. Ist ein bisschen schade da horizontal echt schicker wäre.


Ich habe es aber bei irgendeinem youtuber gesehen, dass er ne RX5700XT horizontal auf nem X570 Board verbaut hat. Glaube aber das war ein MSI. Scheinbar funktionierte es da.

Chipsatztemperatur liegt übrigens bei mir bei 45° im Idle. Mit der RX580 die ihre Hitze direkt in den Lüfter gepumpt hab hatte ich dort so 65°.



[reinhardrudi]

Hab das ganze selbst noch nicht getestet aber für mutige hier schon einmal eine Vorabversion. Sollte theoretisch funktionieren.
Wäre super wenn dann jemand Bilder vom Bios machen könnte mit der freigeschalteten PCH Lüftersteuerung und dem CBS Menü. Außerdem wäre es interessant ob du freigeschaltete Mem Fail Option nun funktioniert.

Mod Bios 1201X
Strix X570-E Gaming
Download

Mod Bios 1201X CSM Enabled
Strix X570-E Gaming
Download

@Reous

beim flashen (versuch) eben bekam ich die meldung:

The file is not a proper BIOS

hmm... konnnte nur abbrechen,sonst keine option.

Mod Bios 1201X CSM Enabled
Strix X570-E Gaming



[Reous]

@reinhardrudi
Habe vergessen die Readme.pdf Datei dazu zu packen. Flashen geht nur über Flashback. Deswegen ist die Datei auch dementsprechend schon passend benannt.



[reinhardrudi]

@reinhardrudi
Habe vergessen die Readme.pdf Datei dazu zu packen. Flashen geht nur über Flashback. Deswegen ist die Datei auch dementsprechend schon passend benannt.

achso-hinten über den port wenn der PC aus ist (nur strom) das


Edit:
hat geklappt. CSM war nach dem flashen aktiviert.
Allerdings hab ich versäumt das BIOS vor dem Flash zu reseten. Sollte aber keine auswirkung auf die CSM einstellungen haben,oder?
wenn ich jetzt in zukunft "Default " lade,sollt das CSM doch auf ON bleiben.

Vielen dank nochmal für deine Arbeit.



[Reous]

Ob Default, Cmos Reset oder Failsafe Settings, CSM sollte immer auf Enabled bleiben.

Wenn du schon dabei bist könntest du noch ein Bild von den PCH Lüftereinstellungen und CBS Menü machen? Wenn dann auch noch Zeit ist testen ob BCLK Spread Spectrum (100MHz BCLK) und die Mem Fail Option funktionieren.



[reinhardrudi]

Ob Default, Cmos Reset oder Failsafe Settings, CSM sollte immer auf Enabled bleiben.

Wenn du schon dabei bist könntest du noch ein Bild von den PCH Lüftereinstellungen und CBS Menü machen? Wenn dann auch noch Zeit ist testen ob BCLK Spread Spectrum (100MHz BCLK) und die Mem Fail Option funktionieren.

mach ich gerne --

edit bilder.





memfail hab ich noch ned getestet



[Ignis]

Hab da mal ne Frage zu den Temperatursensoren.

Bei mir stehen Temp2 und Temp5 immer auf 80 - 85 Grad, egal ob idle oder Last.
Welches "Bauteil" lesen diese Sensoren aus, muss ich mir Sorgen machen?
Was messen die Sensoren Temp1 - Temp9 und TSI0?
Ich würde gern mein HWiNFO so anpassen das ich im Klartext sehe welcher Sensor was misst.



Des weiteren ist mir aufgefallen das meine erste SSD (960 EVO) beim zocken (ohne Last) über 50 Grad warm wird und die zweite (Intel 660p) im unteren Slot auf 40-45 Grad kommt.
So hohe Temps kenne ich vom Crosshair 6 nicht, kann es sein das der Chipsatzkühler seine Abwärme an die SSD Kühlkörper weitergibt und diese somit zu SSD Heizungen mutieren?
Eine Erklärung für den ersten Slot wäre ja die Heizwirkung der Grafikkarte, aber die unterste SSD ist davon ja ziemlich weit entfernt, also ungefähr da wo beim C6H der M.2 Slot war, nur das sich dort die SSD nicht so sehr aufgeheizt hatte und das ohne Kühlkörper.



[r0xx0r]

Hab das ganze selbst noch nicht getestet aber für mutige hier schon einmal eine Vorabversion. Sollte theoretisch funktionieren.
Wäre super wenn dann jemand Bilder vom Bios machen könnte mit der freigeschalteten PCH Lüftersteuerung und dem CBS Menü. Außerdem wäre es interessant ob du freigeschaltete Mem Fail Option nun funktioniert.

Mod Bios 1201X
Strix X570-E Gaming
Download

Mod Bios 1201X CSM Enabled
Strix X570-E Gaming
Download

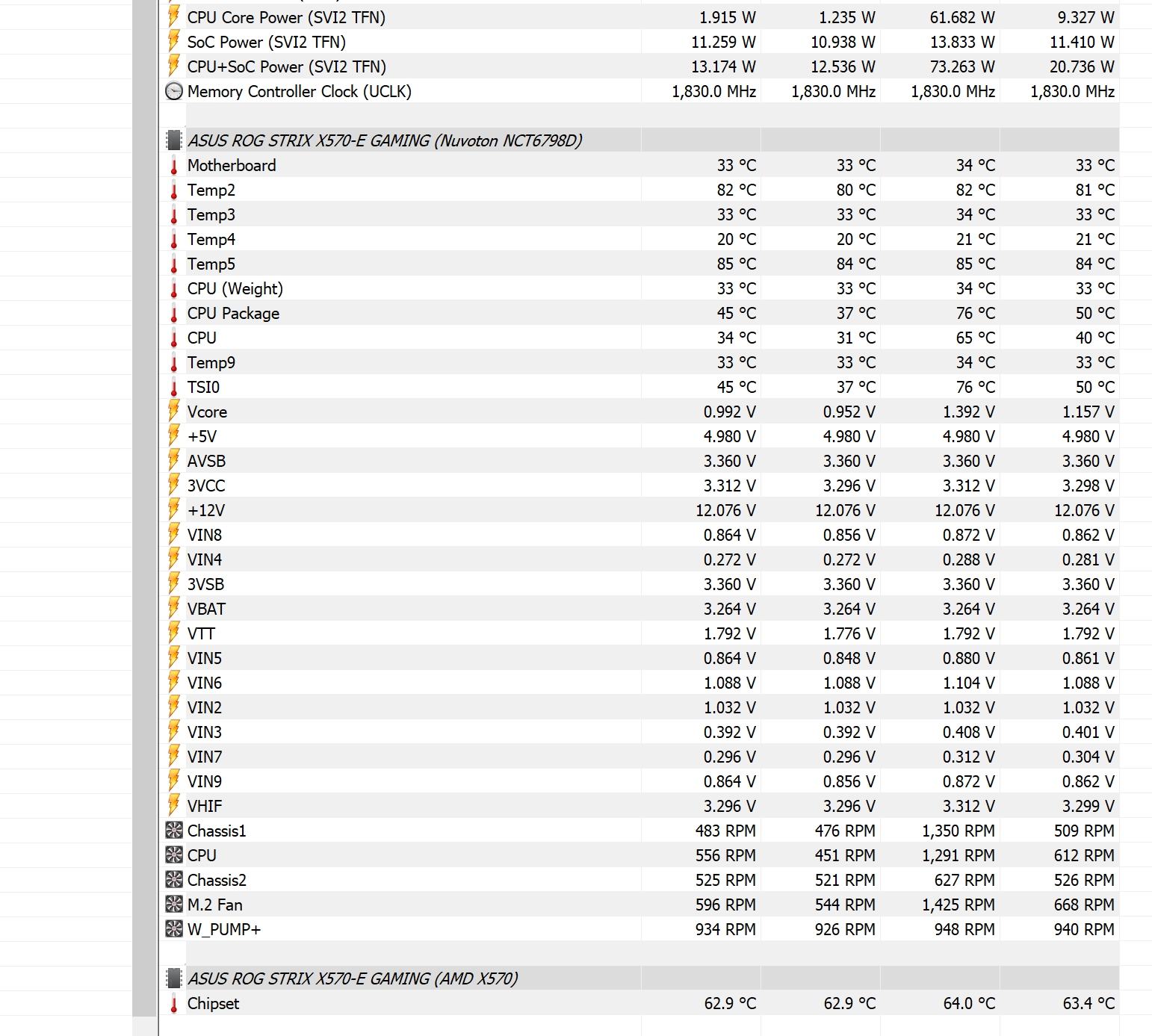

Vielen Dank! Hier ein Bild der PCH-Lüftersteuerung:



[reinhardrudi]

Anhang anzeigen 475883

Des weiteren ist mir aufgefallen das meine erste SSD (960 EVO) beim zocken (ohne Last) über 50 Grad warm wird und die zweite (Intel 660p) im unteren Slot auf 40-45 Grad kommt.
So hohe Temps kenne ich vom Crosshair 6 nicht, kann es sein das der Chipsatzkühler seine Abwärme an die SSD Kühlkörper weitergibt und diese somit zu SSD Heizungen mutieren?
Eine Erklärung für den ersten Slot wäre ja die Heizwirkung der Grafikkarte, aber die unterste SSD ist davon ja ziemlich weit entfernt, also ungefähr da wo beim C6H der M.2 Slot war, nur das sich dort die SSD nicht so sehr aufgeheizt hatte und das ohne Kühlkörper.

ich hab an den ssd die selben hohen temperaturen und bei mir liegen diese kühler nicht drauf. die hab ich nicht montiert.



[cjott]

mach ich gerne --

edit bilder.

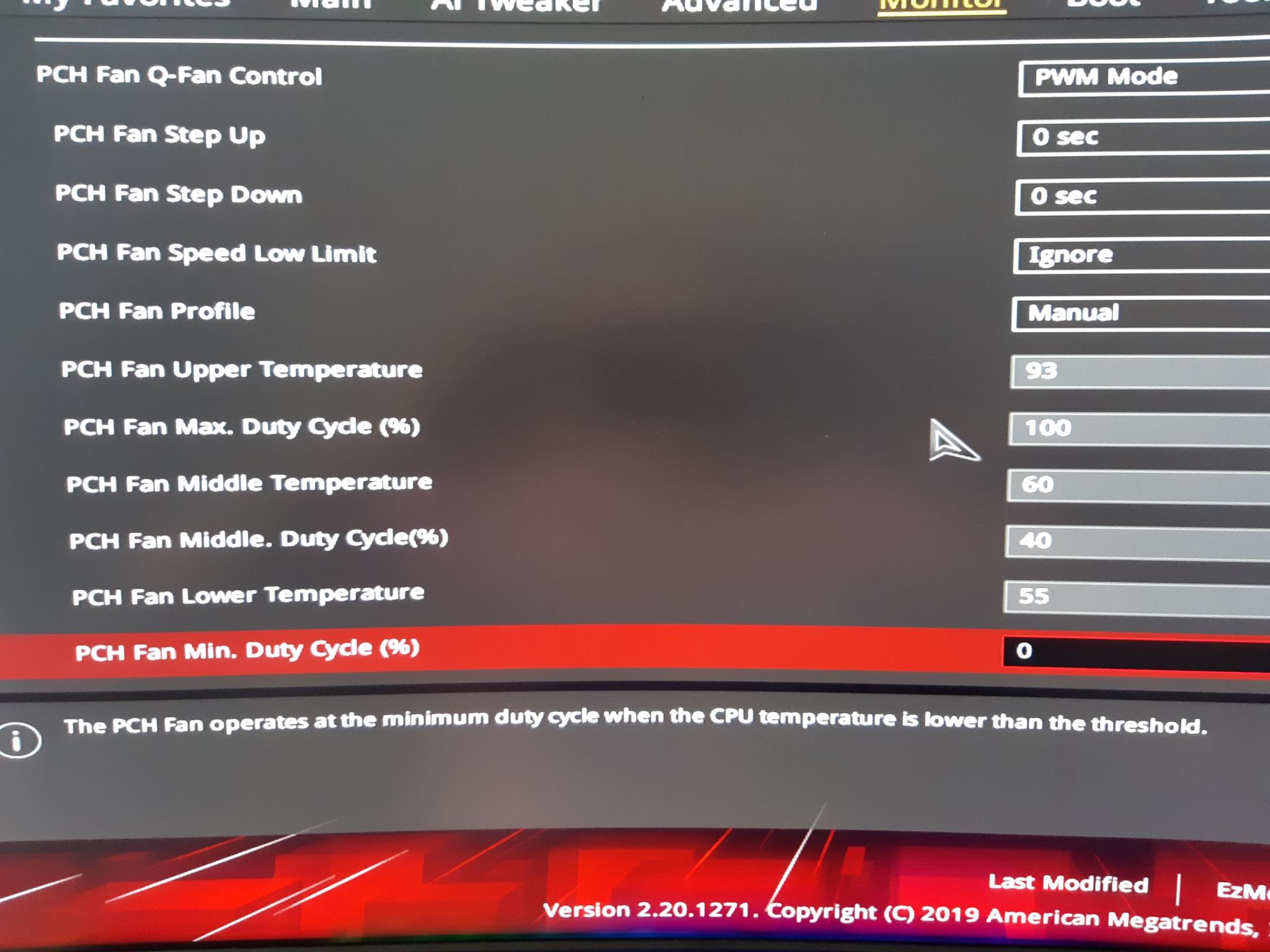

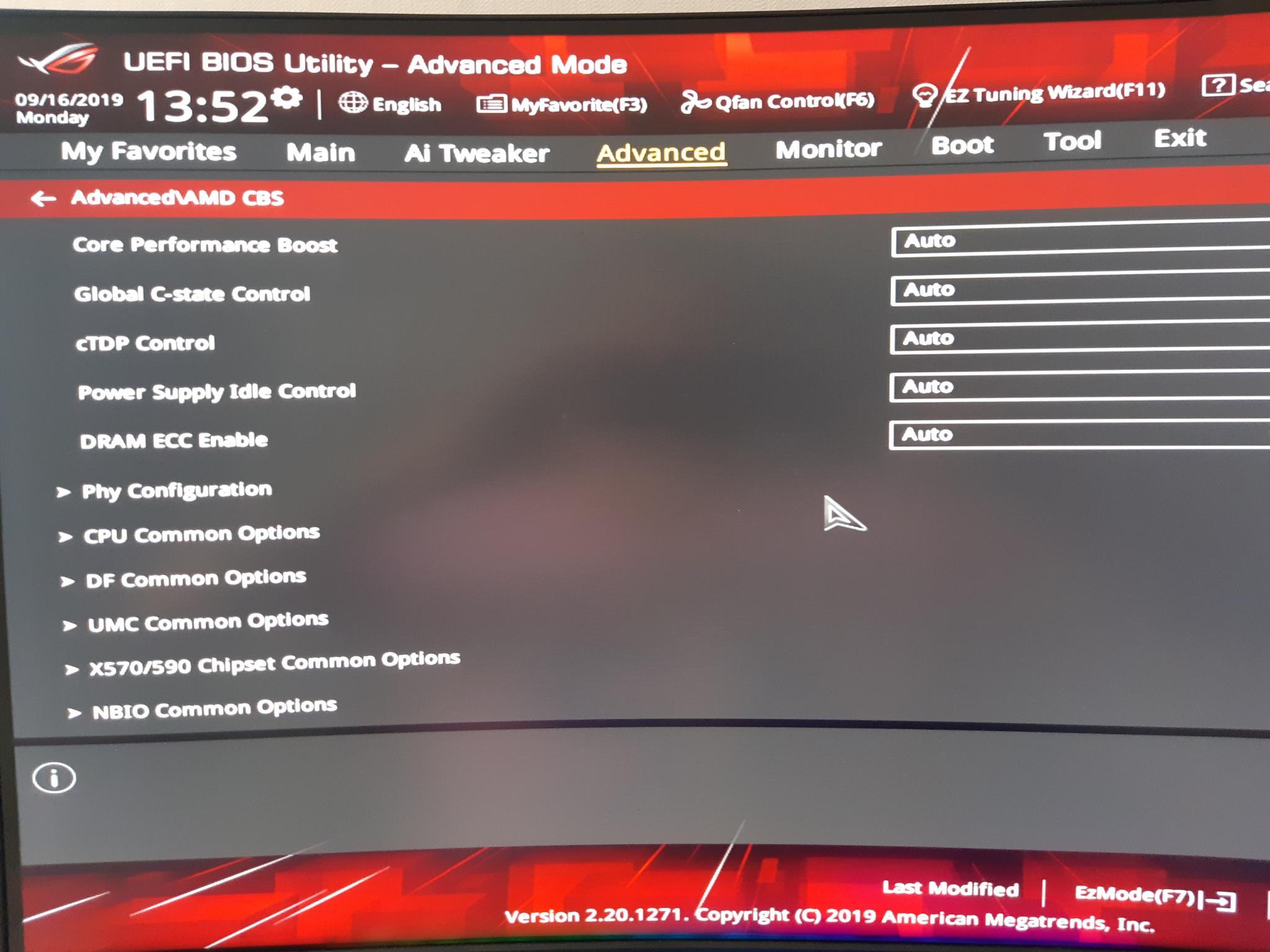

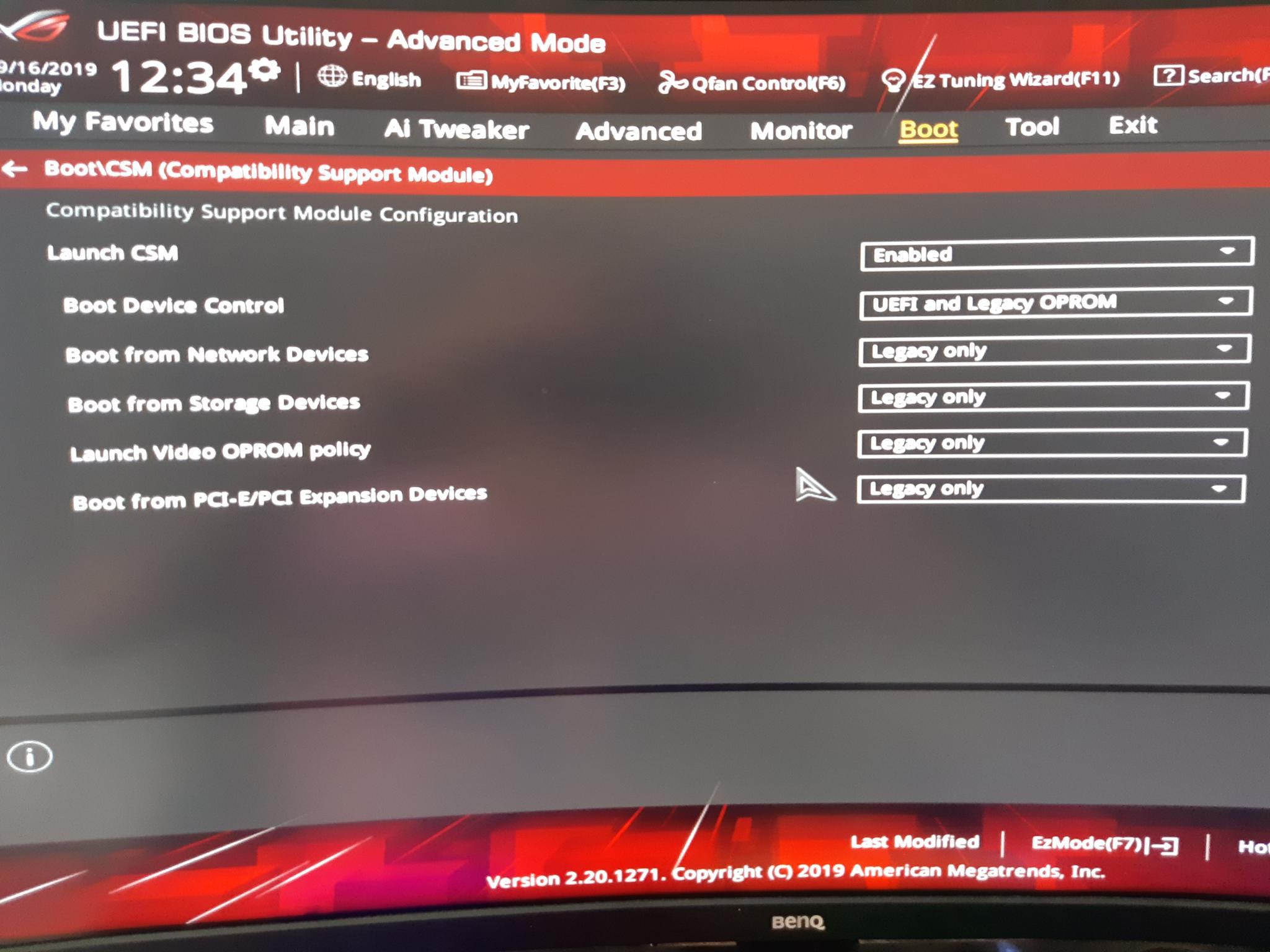

Anhang anzeigen 475896
Anhang anzeigen 475897
Anhang anzeigen 475898
Anhang anzeigen 475899

memfail hab ich noch ned getestet

Hallo reinhardrudi,
kannst du mit CPU-Z validieren ob das BCLK SpreadSpectrum deaktiviert ist? Dann würde ich heute Abend oder morgen mal auch das BIOS testen.



[Dan Hot]

@Reous da du ja hier bios mod anbietest kannst du mal in der Satakonfiguration nach sehen mir ist da nämlich eine Fehler aufgefallen:

Die SataPort Bezeichnungen/ Sortierung stimmen nicht.
Ist Zustand:
Datenträger0 H: SataPort5 PCI-Bus 5
Datenträger1 G: SataPort6 PCI-Bus 5
Datenträger2 C: SataPort1 PCI-Bus 6
Datenträger3 D: SataPort2 PCI-Bus 6
Datenträger4 E: SataPort3 PCI-Bus 6
Datenträger5 F: SataPort4 PCI-Bus 6

Soll Zustand:
Datenträger0 C:
Datenträger1 D:
Datenträger2 E:
Datenträger3 F:
Datenträger4 G:
Datenträger5 H:

Ich weiß nicht ob du es einsehen kannst oder testen kannst.



[wobi20]

seltsam ich hab das E-Gaming jedoch ist unter Monitoring keine Option den PCH Fan einzustellen.
neute Bios ABBA ist drupp



[MaverickM]

seltsam ich hab das E-Gaming jedoch ist unter Monitoring keine Option den PCH Fan einzustellen.
neute Bios ABBA ist drupp

Ist auch offiziell nicht drin. Das sind Fotos von einem gemoddeten BIOS, siehe Seite vorher.



[Reous]

Hab da mal ne Frage zu den Temperatursensoren.

Hast du mal beobachtet ob sich diese Werte unter Last verändern? Es könnten auch "tote" Sensoren sein, welche gar nicht verwendet werden.

Hallo reinhardrudi,
kannst du mit CPU-Z validieren ob das BCLK SpreadSpectrum deaktiviert ist? Dann würde ich heute Abend oder morgen mal auch das BIOS testen.

Eben selbst getestet. Es funktioniert

@Reous da du ja hier bios mod anbietest kannst du mal in der Satakonfiguration nach sehen mir ist da nämlich eine Fehler aufgefallen

Ist das nicht eher eine Sache wie/wo die eingestellt sind? Das ganze ist ja dann auch eher ein Schönheitsfehler und hat keine relevante Funktion oder?


Hab jetzt auch noch einmal paar Kleinigkeiten beim Mod geändert und die finale Version in den Startpost gepackt. Mem Fail Funktion funktioniert leider nicht.
