[Sammelthread] ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)



ROG Strix X570-E Gaming
ROG Strix X570-E Gaming Wifi II
ROG Strix X570-F Gaming
ROG Strix X570-I Gaming
BIOS/UEFI Versionen
Reviews & VRM
Häufig gestellte Fragen

BIOS Mods
ChangelogDownload
Flashing and using on your own risk!
  • Added VDDP Voltage
    Might be helpful for CPU overclocking
  • Added ASPM Support (Should be visible by default since v4802)
    PCIe Energy Saving
  • Added Erp Ready (Strix-E only)
    Energy Saving
  • Unlocked AMD PBS
    Hidden options unlocked
  • Added PCH Temerature
    Shows the PCH Temperature in the Bios
  • Added PCH Fan Control
    Gives you control over the PCH Fan
  • Advanced (Pump) Fan Settings
    Min and Middle Duty Cycle can be changed to 0%
  • Added Advanced Boot Settings
    Might be helpful for faster boot
Strix X570-E Gaming
Download Folder

Strix X570-E Gaming Wifi II
Download Folder

Strix X570-F Gaming
Download Folder

Strix X570-I Gaming
EOL


CPUAMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
ChipsetX570
Memory3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
GraphicIntegrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LANIntel® I211-AT, 1 x Gigabit LAN Controller(s)
Realtek® RTL8125-CG 2.5G LAN
Anti-surge LANGuard
ROG GameFirst Technology
WiFi2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
BluetoothBluetooth® 5.0
AudioSupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports3rd Gen AMD RyzenTM Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, )
2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Anti-surge 2.5G LAN (RJ45) port
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi Module
7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
AccessoriesUser's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.






Bios Version 0807




AiTweaker


Advanced


Monitor


Boot


Tool

Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000

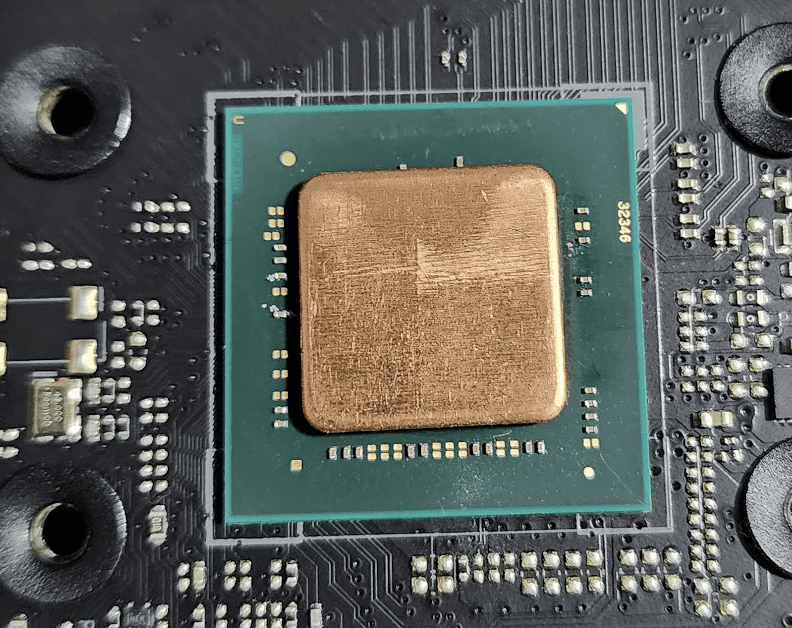

Chipsatz Modding
Alternativer Chipsatz Kühler von KCX
20210501_203203_HDR.jpg 20210501_203041_HDR.jpg
ROG Strix X570-E Gaming WIFI II
Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
CPUAMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors
ChipsetX570
MemoryAMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 5000 and 4000 G-Series Processors
4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory

Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU
Graphic1 x HDMI 2.0
1 x DisplayPort

- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Expansion SlotsAMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
2 x PCIe 4.0 x16 (x16 or dual x8)*
AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor
2 x PCIe 3.0 x16 (x16 or dual x8)*
AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor
1 x PCIe 3.0 x16 (x8 mode)*

AMD X570 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
2 x PCIe 4.0 x1
*PCIeX16_3 slot shares bandwidth with PCIeX1_2.
StorageSupports 2 x M.2 slots and 8 x SATA 6Gb/s ports

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors:
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)

AMD X570 Chipset
M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
8 x SATA 6Gb/s ports
LAN1 x Realtek 2.5Gb Ethernet
1 x Intel® I211-AT 1Gb Ethernet
Anti-surge LANGuard
ROG GameFirst Technology
1 x Intel® 1Gb Ethernet
WiFiWi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
BluetoothBluetooth® v5.2
AudioRealtek S1220A 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
Audio Features
- SupremeFX Shielding Technology
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
USB PortsAMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors
- 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A)
AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors
- 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A)


AMD X570 chipset
- 1 x USB 3.2 Gen2 front panel connector
- 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C)
- 2 x USB3.2 Gen1 ports (at front panel)
- 4 x USB 2.0 ports (at front panel)
Special FeaturesExtreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
AURA Sync
- AURA RGB headers
- Addressable Gen 2 headers
Back I/O Ports8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I211-AT 1Gb Ethernet port
1 x Realtek 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
Internal I/O PortsFan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
2 x 4-pin Chassis Fan headers
1 x 4-pin M.2 Fan header
1 x W_PUMP+ header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
8 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x Front Panel Audio header (AAFP)
1 x SPI TPM header (14-1pin)
1 x Speaker header
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
AccessoriesCables
4 x SATA 6Gb/s cables
1 x Thermistor cable pack
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Rubber Package
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x Support DVD
Documentation
1 x User manual
BIOS256 Mb Flash ROM, UEFI AMI BIOS
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
Full Specs:



Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000
CPUAMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
ChipsetX570
Memory3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
GraphicIntegrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LANIntel® I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
AudioSupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, )
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback® Button(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
AccessoriesUser's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.



Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000

Chipsatz Modding
Wasserkühler von Neo111430
20200704_215506.jpg 20200705_110726.jpg
ROG Strix X570-I Gaming
Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
CPUAMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
ChipsetX570
Memory3rd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
GraphicIntegrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz
Expansion Slots3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
Storage3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LANIntel® I211-AT
Anti-surge LANGuard
ROG GameFirst Technology
WiFiSupports channel bandwidth: HT20/HT40/HT80/HT160
Intel® Wi-Fi 6 AX200
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Up to 2.4Gbps transfer speed
BluetoothBluetooth® 5.0
AudioSupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- DTS® Sound Unbound
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Virtual Mixer
USB Ports3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
2 x USB 2.0 port(s)
Special Features5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Back I/O Ports1 x DisplayPort
1 x HDMI
1 x ASUS Wi-Fi Module
3 x LED-illuminated audio jacks
4 x USB 3.2 Gen 1 (blue)
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports1 x HS_FAN
1 x PCH_FAN
1 x AAFP connector
1 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x T_Sensor Connector
1 x Speaker connector
AccessoriesUser's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x ROG Strix stickers
1 x M.2 bracket
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension cable for Addressable LED
1 x AAFP Extension Cable
1 x Panel cable
1 x ROG Thank you card
BIOS256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form FactorMini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
Note*1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
*2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output.



Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000




Häufig gestellte Fragen

  • Sound setzt aus oder knistert
    Immer wieder USB Disconnects

    Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.

  • USB Disconnects
    Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
    UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
    Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile

  • USB Flashback funktioniert nicht
    Bitte folgende Punkte ausprobieren:
    - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
    - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
    - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick

  • BIOS/UEFI Downgrade
    Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.

  • Ist der Chipsatz Lüfter regelbar?
    Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.

  • Chipsatz Temperatur zu hoch?
    Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
    Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.

  • Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
    Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.

  • Rechner bootet nicht, wenn eine Soundkarte verbaut ist
    Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.





Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hab dann vorhin GDM Off getestet.
CL19-19-19-39 @1,45V mit DDR4-3733 IF 1866

Board startet nicht...

Also BIOS/UEFI resetet, und GDM wieder an weiter probiert.
Jetzt läuft bei DDR4-3733/1866 "CL16-19-19-36 @1,45V" das aktuelle Prime95 30.8b17 mit LargeFFTs.
Wenn das bis ca. 18:00 Uhr durchläuft, werde ich ein paar Games testen.

Mal eine Zwischenfrage was bringt mehr beim RAM : Mehr MHz oder niedrigere Timings?
Ich meine mehr Mhz. Man hat halt nicht so die Wahl. Der IMC ist mit beiden gestraft.
AMD meinte beim Matisse 3600 1:1 ist der Sweetspot. Da ist man ja ansich schon passabel unterwegs.
Wenn man die 3600 mit cl16 als Durchschnitt sieht passiert eigentlich nicht mehr viel (realistisch in Games)



@Joungmerlin
Du hast doch einen 5800X3D?
Das wird eine riesen Enttäuschung- dem 3D ist es relativ egal was du da herauskitzelst.
Ich hätte an deiner Stelle zB Hynix 3600Mhz gekauft. Entweder die RipjawsV 3600Mhz16-19-19-19 oder wenn es halt RGB sein mus selbe als Trident Z.
Die 2 Stufen (auf 3733) mehr wären die auf jeden gelaufen....und mit besseren Timings (auch wenn es kaum eine Rolle spielt)


Mal Screen von 3600 RipjawsV (Wenn denn noch Hynix drauf sind?)
2000 Hynix Timespy.jpg

Zuletzt bearbeitet von einem Moderator:
Auf den Trident Z RGB DDR4-4000 CL18 sind auch Hynix RAM Chips drauf.
Auch auf meinen alten DDR4-3466 sind Hynix drauf. Diese hab ich mit meinem Ryzen 7 3700X aber ums verrecken nicht auf 3600 bekommen.
Darum der Umstieg auf die 4000CL18.
Diese waren zum Kaufdatum im Angebot, und haben mich weniger gekostet, wie mich die Trident Z RGB DDR4-3600CL16 gekostet hätten.
Also warum nicht die schnelleren kaufen? Da musste ich nicht hoffen, das die schneller laufen.

DDR4-3733/1866 "CL16-19-19-36 @1,45V" lief jetzt mit dem aktuellen Prime95 30.8b17 mit LargeFFTs sieben Stunden stabil.
Morgen werd ich dann mal ein bisschen zocken.

Was soll ich denn besser einstellen? DDR4-3600 CL17-18-18-38 1.35V trident-z...

Habt ihr weitere Tipps?

Bei aktuellen Boads brauchst du eigentlich nur einstellen, was du Onboard haben möchtest (oder aber deaktivieren) und Speicher - ausgehend vom Docp wenn du nicht grade in Kacke gegriffenn hast. Selbst die Optionen für Win11 sind in den letzten Versionen geschaltet.

Normalerweise nimmt man den Ryzen Ram Calculator, stellt Memory/CPU/Chipsatz ein und guckt was der ausspuckt.
Für dich mit 3D lohnt dss nicht. Einfach mal einlesen ob du da was mitnehmen kannst.

ram tunning erfordert viel geduld, mit dem ryzen calc bin ich auf demx570 board(nach 2019) nicht sonderlich besser gefahren
als stoischer pragmatiker gingen mir die paar scores besser am a vorbei
Stabilität testen
nochmal testen
nach dem nächsten bios flash
wieder alles von vorn
Geduld am Ende
nu läuft er halt n bissl takt weniger
dafür keine whea errors
ram tunning , ist schon sehr excesiv

Hallo Leute!!

Seit Freitag bin ich auch stolzer Besitzer eines Ryzen 7 380X3D und G.Skill Trident Z RGB DDR4-4000 DIMM CL18-22-22-42 Dual Kit.
Dieses läuft auf meinem ROG Strix X570 E-Gaming mit BIOS/UEFI 4408.

Das DDR4-4000 mit Infinit Fabric 2000MHz nicht laufen wird, war mir durchaus bewusst.
Mein Ziel war eigendlich DDR4-3800 mit Infinit Fabric 1900MHz mit schärferen Timings.
Leider startet das Board nicht mit nem IF von 1900MHz. Auch nicht mit ner SOC Spannung von 1,2V. Hab ich wohl nen Prozzi mit nem schlechten SOC erwischt.
Daher bin ich auf 1833MHz runtergegangen. Das Board startet, und das System läuft damit auch stabil.
Nun bin ich dabei die Timings zu optimieren.

Gestern ist mir aufgefallen, das das Board/BIOS/UEFI scheinbar CL17 nicht übernimmt.
Gleiches sieht man auch in den Screenshots von @janni555 ein paar Posts vor mir.
CL17 ist im BIOS/UEFI eingestellt, ausgelesen in Windoof zeigt CPU-Z CL18 an. Auch Ryzen Master liest CL18 aus.

Kann da wer was zu sagen??
Auslesefehler, Bug im BIOS/UEFI?
Hi,

ich habe den gleichen Speicher 2x 16 GB (G.Skill Trident Z RGB DDR4-4000 DIMM CL18-22-22-42 Dual Kit), aber aus 2021 und der läuft im DIMM Socket A2* + B2* auch auf 2000 MHz stabil mit allen BIOS Versionen die es seit her gab. Meine CPU ist eine X5950.

Mein Problem jetzt! Ich habe zwei weitere Riegel zusätzlich NEU gekauft um auf 64 GB insgesamt zu erweitern. Nun läuft es nicht mehr mit 2000 Mhz. Habe festgestellt das die Sockets A1 + B1 keine 2000 MHz. Machen.
Deswegen habe ich gestern mit dem ASUS Support telefoniert und die schieben das auf den Arbeitsspeicher. Denn G.Skill und ASUS haben den nicht getestet und auch nicht für kompatibel erklärt.
Zitat Asus: "Die AMD CPU´s unterstützen Arbeitsspeicher ja außerdem nur bis DDR 3200"

Aktuell lasse ich sie mit 1800 MHz laufen als 3600er und das stabil. Jetzt bin ich hin und her gerissen ob ich 32 GB mit 2000 MHz laufen lassen soll und die anderen RAM wieder zurück gebe, oder lasse ich 64 GB auf 1800 MHz laufen.

Was meint Ihr? Zurückgeben oder mit weniger Hz laufen lassen?

P.S. ich bin bei 32 GB sehr oft mit einer Auslastung von über 70% unterwegs!

Hi,

ich habe den gleichen Speicher 2x 16 GB (G.Skill Trident Z RGB DDR4-4000 DIMM CL18-22-22-42 Dual Kit), aber aus 2021 und der läuft im DIMM Socket A2* + B2* auch auf 2000 MHz stabil mit allen BIOS Versionen die es seit her gab. Meine CPU ist eine X5950.

Mein Problem jetzt! Ich habe zwei weitere Riegel zusätzlich NEU gekauft um auf 64 GB insgesamt zu erweitern. Nun läuft es nicht mehr mit 2000 Mhz. Habe festgestellt das die Sockets A1 + B1 keine 2000 MHz. Machen.
Deswegen habe ich gestern mit dem ASUS Support telefoniert und die schieben das auf den Arbeitsspeicher. Denn G.Skill und ASUS haben den nicht getestet und auch nicht für kompatibel erklärt.
Zitat Asus: "Die AMD CPU´s unterstützen Arbeitsspeicher ja außerdem nur bis DDR 3200"

Aktuell lasse ich sie mit 1800 MHz laufen als 3600er und das stabil. Jetzt bin ich hin und her gerissen ob ich 32 GB mit 2000 MHz laufen lassen soll und die anderen RAM wieder zurück gebe, oder lasse ich 64 GB auf 1800 MHz laufen.

Was meint Ihr? Zurückgeben oder mit weniger Hz laufen lassen?

P.S. ich bin bei 32 GB sehr oft mit einer Auslastung von über 70% unterwegs!
Adding more sticks of memory always makes overclocking harder.
The memory controller is not able to run as fast with twice as many ranks of memory installed
You will need to re-test your overclock and try new voltages, almost no Zen3 CPU's can run 4000 at 1:1 without any errors with two ranks, none can do it with four or more.

Hallo ihr Lieben,
ein klitze kleines Problem besteht und ich hoffe ihr wisst aus dem Stehgreif woran es liegt.
Ich denke, dass es an einer Bios-Einstellung liegt, aber ich finde nicht heraus an welcher. Und zwar habe ich oben am Tower USB 3.0 einen Kartenleser angeschlossen, der überträgt aber nur die Hälfte der Geschwindigkeit. Das waren vorher 90MB/s.

Würde mich über Tipps freuen.


Beste Grüße, vielen Dank im Voraus und einen schönen 4. Advent.
Luke


Hallo ihr Lieben,
ein klitze kleines Problem besteht und ich hoffe ihr wisst aus dem Stehgreif woran es liegt.
Ich denke, dass es an einer Bios-Einstellung liegt, aber ich finde nicht heraus an welcher. Und zwar habe ich oben am Tower USB 3.0 einen Kartenleser angeschlossen, der überträgt aber nur die Hälfte der Geschwindigkeit. Das waren vorher 90MB/s.

Würde mich über Tipps freuen.


Beste Grüße, vielen Dank im Voraus und einen schönen 4. Advent.
Luke

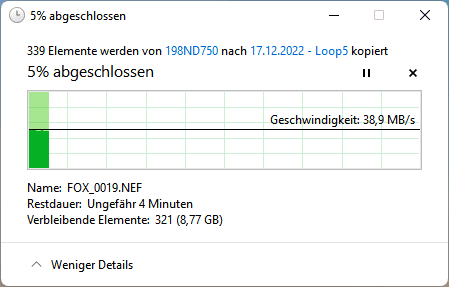

Anhang anzeigen 829726
Those are USB 2.0 speeds
Are you sure its connected to USB 3.0?
Sometimes they break with old age and don't work at full speed

Thanks. Yes because on the USB 2.0 port I've connected the Logitech Wireless Dongle.

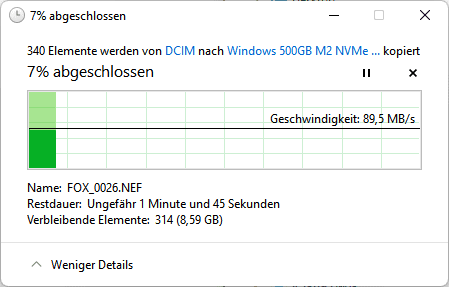

I also tested it on a different port and got the full speed even on a hub:


I'll need to check the bios again.

2.4GHz wireless devices cause electrical interference that slows down USB 3.0
You need to keep wireless devices and USB 3.0 devices far apart - use a hub or extension cables if needed

Hallo, kann man auf einem ASUS ROG Strix X570-F + Ryzen 9 5950X folgendes betreiben?:
  1. eine PCIe 16x GraKa die mit 16 Lanes angebunden sein muss
  2. zwei PCIe 16x Karten die jeweils mit 8 Lanes angebunden sein müssen
  3. zwei PCIe M.2 SSDs die jeweils mit 4 Lanes angebunden sein müssen
Das sind dann allein für die gelistete HW 40 Lanes.
Es geht also um die Aufteilung der 24 CPU PCIe Lanes und 16 570X Chipsatz Lanes auf die verschiedensten Steckplätze und ... des Motherboards. Vielen Dank!

P.S. Ich würde vermuten, dass von den vorhandenen 40 Lanes bereits einige anderweitig fest verplant sind.

Hallo, kann man auf einem ASUS ROG Strix X570-F + Ryzen 9 5950X folgendes betreiben?:
  1. eine PCIe 16x GraKa die mit 16 Lanes angebunden sein muss
  2. zwei PCIe 16x Karten die jeweils mit 8 Lanes angebunden sein müssen
  3. zwei PCIe M.2 SSDs die jeweils mit 4 Lanes angebunden sein müssen
Das sind dann allein für die gelistete HW 40 Lanes.
Es geht also um die Aufteilung der 24 CPU PCIe Lanes und 16 570X Chipsatz Lanes auf die verschiedensten Steckplätze und ... des Motherboards. Vielen Dank!

P.S. Ich würde vermuten, dass von den vorhandenen 40 Lanes bereits einige anderweitig fest verplant sind.
I do not believe your suggestions will work
This motherboard works 16/0/4 or 8/8/4
You can run two NVME drives, one will be from CPU lanes and one from chipset lanes

From the motherboard manual:
"PCIeX16_3 slot shares bandwidth with PCIeX1_2."

Blue slots would be 8x/8x
Pink circles only one can be used at a time

I do not believe your suggestions will work
This motherboard works 16/0/4 or 8/8/4
As I need 16/8/8 (+ 4/4) the HW is not able to serve my needs, thanks a lot an have a great Christmas time!
Beitrag automatisch zusammengeführt:

Thanks. Yes because on the USB 2.0 port I've connected the Logitech Wireless Dongle.
...
I'll need to check the bios again.
Ich würde auch auf ein Problem durch den Logitech Dongle tippen, jedenfalls gibt es im Bios (wenn überhaupt) nur eine Option und die begrenzt dann 3.0 auf 2.0. Da Du das aber sicherlich nicht aktiviert hast bleibt fast nur eine Störung durch benachbarte Geräte.
Beitrag automatisch zusammengeführt:

Und zwar habe ich oben am Tower USB 3.0 einen Kartenleser angeschlossen, der überträgt aber nur die Hälfte der Geschwindigkeit.
Hat an besagter Stelle die Sache schon einmal funktioniert? Lange Verbindungskabel vom MB zum Gehäuse führen auch häufig zu solchen Effekten. Manchmal hilft es dann die Kabel intern anders zu verlegen, d.h. weg von potentiellen Störquellen.

Zuletzt bearbeitet:
As I need 16/8/8 (+ 4/4) the HW is not able to serve my needs, thanks a lot an have a great Christmas time!
Beitrag automatisch zusammengeführt:


Ich würde auch auf ein Problem durch den Logitech Dongle tippen, jedenfalls gibt es im Bios (wenn überhaupt) nur eine Option und die begrenzt dann 3.0 auf 2.0. Da Du das aber sicherlich nicht aktiviert hast bleibt fast nur eine Störung durch benachbarte Geräte.
Beitrag automatisch zusammengeführt:


Hat an besagter Stelle die Sache schon einmal funktioniert? Lange Verbindungskabel vom MB zum Gehäuse führen auch häufig zu solchen Effekten. Manchmal hilft es dann die Kabel intern anders zu verlegen, d.h. weg von potentiellen Störquellen.
You'll need a HEDT platform for that many PCI-E lanes, desktop boards from both intel and AMD have plenty of large slots but not the full bandwidth to use them all at the same time

Yes it seems so; unfortunately is HEDT more or less dead: Intels last CPU is a 10th generation Core i9 and at AMD it has a Zen2 Threadripper. Both parts are still expensive but not anymore worth the money. I think a current XEON or EPIC platform is the better choice.

Es hat bereits funktioniert und das ist genau das Komische an der Sache.

Also direkt daneben ist ein Microsoft Gamepad Receiver. Den raus hat nichts geändert. Bios-Update auf die neuste Version 4808X ebenfalls nicht .
Während der Übertragung habe ich auch den Logitech, der viel weiter weg ist (ca. 15cm) ebenfalls entfernt - kein Problem. Da hatte ich ja Mausruckler und da ist der alleine kein Problem (vorher hatte ich diese bekannten Probleme die ich so behoben habe).

Kann es mir beim besten Willen nicht erklären, außer vielleicht, dass Bluetooth onboard, etwas beeinflusst. Aber eigentlich kaum vorstellbar. Könnte mal WiFi & BT deaktivieren und es testen.

1mm copper shims work great to replace the stock thermal pad on the x570-F
I got angry replacing the thermal pads every 1-2 years, seeing PCH temps of 75C on my board and clients boards



MX-4 on the chipset, copper shim on the MX-4, then another layer of MX4 on top before the chipset cooler goes back on



I'm seeing a maximum of 65C now, with ambient temperatures hitting 35C here in Australia - with an RTX 3090 heating up the case, this is much colder now.
Beitrag automatisch zusammengeführt:

Es hat bereits funktioniert und das ist genau das Komische an der Sache.

Also direkt daneben ist ein Microsoft Gamepad Receiver. Den raus hat nichts geändert. Bios-Update auf die neuste Version 4808X ebenfalls nicht .
Während der Übertragung habe ich auch den Logitech, der viel weiter weg ist (ca. 15cm) ebenfalls entfernt - kein Problem. Da hatte ich ja Mausruckler und da ist der alleine kein Problem (vorher hatte ich diese bekannten Probleme die ich so behoben habe).

Kann es mir beim besten Willen nicht erklären, außer vielleicht, dass Bluetooth onboard, etwas beeinflusst. Aber eigentlich kaum vorstellbar. Könnte mal WiFi & BT deaktivieren und es testen.
All wireless devices like bluetooth, mice and headsets all use 2.4Ghz and share that bandwidth.
USB 3.0 (And newer 3.1/3.2) also give off 2.4GHz electrical interference

Use short extension leads to get important device like wireless mice USB dongles as close to the mouse as possible, and avoid bluetooth when possible since it it far worse than proprietary solutions like logitech, razer, and microsoft use with their specific USB dongles.

Onboard bluetooth uses half of the onboard wifi - If you had a 300Mb 2.4GHz wifi it would drop to 150Mb if bluetooth was enabled. Disabling onboard bluetooth will speed up the wifi, and remove interference for all 2.4Ghz devices.

(I apologise for using english here. This thread is a fantastic resource and I wish to help, but I only speak English.)

Perdón por el terrible inglés. ¿Alguien tiene un bloque gráfico del X570 F Gaming? Necesito saber qué puertos USB están conectados directamente a la CPU.

Ícono verificado por la comunidad

Hallo, hab da eine Frage bez der Lüfter Plätze am Strix-E.

Wieviele Lüfter kann ich am MB anschließen und diese dann steuern über Software?

Mir fallen auf Anhieb nur 3 Plätze ein :

CPU Fan
Chassis Fan 1
Chassis Fan 2

Was ist mit dem M.2 Fan Anschluss?

Zuletzt bearbeitet:
@Windell

Siehe Bild, du kansnt alle im Bios steuern, mit den den ASUS Armorcrate sollte das auch gehen. Meiner Meinung nach solltest du alle Lüfter auf niedriger Stufe laufen lassen und nacheinander einzelnen Lüfter auf die benötigt Spannung/PWM Taktung einstellen. Und dies dann Final im Bios einstellen.

ich hab seid kurzen einfach Super Komische PC abstürze.
Das Passiert sowohl einfach in Windows im idle als auch, unter Last
Das einfach Komplett Zufällig, mal passiert Tage nix, Mal Öfter
Wenn ich Prime95 laufen lasse passiert über 5 std einfach nix.
Ich Kann den Fehler einfach nicht einschrenken.
Heute war aber WHEA Error in Windows der mich stuzig macht


Dead CPU ?

Zuletzt bearbeitet:
ich hab seid kurzen einfach Super Komische PC abstürze.
Das Passiert sowohl einfach in Windows im idle als auch, unter Last
Das einfach Komplett Zufällig, mal passiert Tage nix, Mal Öfter
Wenn ich Prime95 laufen lasse passiert über 5 std einfach nix.
Ich Kann den Fehler einfach nicht einschrenken.
Heute war aber WHEA Error in Windows der mich stuzig macht


Dead CPU ?
This is a problem with high ram capacity and/or high ram speeds
Raise your SoC voltage to 1.15v - this fixes crashes at idle and low loads, as well as USB disconnects



Zen3 does not support high speed memory above 3200 except with 2x8GB at default, more and the speeds drop

I have already set the ram speed to 2133. Problm still exists.
I have this Ram Speed 3800 and settings for 2 years without problme operated.
I therefore hardly believe that it is due to the SOC... set the soc to 1.15 let's see

*edit
also very funny, to get 1.15V on soc I have to set almost 1.168V in Bios to end up with 1.15 ?
That's super weird, mega power loss of the voltage transformer and line?

Zuletzt bearbeitet:
hab nie Curve Optimizer benutzt, CPU spannung steht auf AUTO. bin echt ratlos, Hoffe SOC hilft

Ich kenne das Problem, durch CPU Spannung. Vielleicht durch Bios update geänderte Spannungen. Ich denk nicht das es am SOC liegt. Habe 3666 mit 1.0V . CPU Offset anheben hilft glaub ich eher.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
