[Sammelthread] ASUS Z87-Deluxe /DUAL /QUAD (Intel Z87)

Ron Burgundy · 27.12.2013

hier ist online: https://www.asus.com/Motherboards/Z87DELUXE/#support_Download

was muss man eigentlich im Bios genau einstellen, um ein bisschen zu übertakten? z.B. auf 4000 MHz.

THX BG

PlayForPleasure · 27.12.2013

Kann man das Z87 Pro hier mit aufnehmen?

Grüße

MargeSimpson · 02.01.2014

Kann mir einer den Unterschied vom Dual und dem Quad sagen. Ich finde nix was mir den Unterschied verdeutlicht.

Rudi_Taube · 02.01.2014

MargeSimpson schrieb:
Kann mir einer den Unterschied vom Dual und dem Quad sagen. Ich finde nix was mir den Unterschied verdeutlicht.

Mach mal einen Produktvergleich auf der Asus HP:

http://www.asus.com/de/Compare/

emissary42 · 02.01.2014

Dem Dual fehlt das NFC-Zubehör im Lieferumfang und das Quad besitzt einen Next-Gen Thunderbolt Controller (doppelte Bandbreite je Port).

i7norm · 03.01.2014

PlayForPleasure schrieb:
Kann man das Z87 Pro hier mit aufnehmen?

Grüße

Guter Vorschlag.

Frohes Neues!

- - - Updated - - -

voaddi schrieb:
Seit gestern verstellt sich meine BIOS aufzeigt immer und somit auch die systemzeit .
Ich kann mir kam vorstellen dass die BIOS Batterie schon leer sein soll, was könnte es denn nich sein ?

Gleiches Problem bei mir (Z87-Pro): Die Bios-Uhr läuft nicht. Habe BIOS 1707. Zur Sicherheit habe ich die Bios-Batterie geprüft: die ist wie zu erwarten noch gut geladen. Durch das Zurücksetzen des BIOS läuft aber wieder die BIOS-Uhr. Mal schauen, wie lange.

voaddi · 03.01.2014

Jop bei mir ständig , und was mich mega aufregt das Asus so locker sagt ja is wohl der chip defekt, also ob bei dem Deluxe, Dem Maximus usw, alle Chips defekt sind.
Wenn das ewig so geht fliegt das Board wieder raus.

voaddi · 03.01.2014

Den Bug sollte man mit aufnehmen

onlahm · 03.01.2014

Da ich jetzt alle Kompenenten - inkl. Z87-Deluxe - für den neuen PC zusammen habe, lese mich mich mal kurz ein. Dabei bin ich über den Frontaudio-Anschluss gestolpert. Mein neues Case (Nanoxia DS 1) hat die üblichen Stecker AC97 und HD Audio an einem Kabel. Dummerweise passen die PIN-Beschreibungen aus den Handbüchern nicht so wirklich zusammen. Es werden total andere Bezeichnungen verwendet. Ist es dem Anschluss auf dem Board egal ob er mit einem AC97 oder HD Audio-Stecker verbunden wird (sofern man im Bios das passende einstellt)?

holli146 · 03.01.2014

Dem Anschluss auf dem Board ist es egal. Siehe Handbuch Seite 1-38. Einfach das passende im Bios dann noch einstellen.

emissary42 · 03.01.2014

onlahm schrieb:
Dabei bin ich über den Frontaudio-Anschluss gestolpert. Mein neues Case (Nanoxia DS 1) hat die üblichen Stecker AC97 und HD Audio an einem Kabel. Dummerweise passen die PIN-Beschreibungen aus den Handbüchern nicht so wirklich zusammen. Es werden total andere Bezeichnungen verwendet. Ist es dem Anschluss auf dem Board egal ob er mit einem AC97 oder HD Audio-Stecker verbunden wird (sofern man im Bios das passende einstellt)?

Bei allen aktuellen Boards entspricht die Belegung des Frontpanel-Headers dem HD-Audio Layout (und nur diesen solltest du auch verwenden).

Edit: Auch wenn man die AC97 Kompatibilität künstlich herstellen kann

Higgy · 03.01.2014

Also diesen Bug mit der Uhrzeit habe ich nicht! meine läuft so wie sie soll...

Ich habe ihn aber trotzdem mal hinzugefügt!

Das mit dem Hinzufügen des Z87 Pro wäre eigentlich kein Problem, allerdings kann ich dann ja auch gleich alle Z87 Boards von ASUS hinzufügen und das wäre zuviel des Guten.

Hambi · 04.01.2014

Hab mir das Board nun auch bestellt ( Nur Deluxe ) und klinke mich dann gern mit ein sobald die komplette neue Hardware da ist , da ich nen komplett neuen Rechner zusammengestellt habe , der meinen aktuellen i7-870 auf Asus P7P55D-E in nem Bitfenix Colossus ablösen soll. Das UEFI-Bios , die Haswell-CPU und ne kleine Wasserkühlung sind nämlich Neuland für mich. Deshalb dauert es sicher noch ne Woche eh ich alles von DHL bekommen habe und Loslegen kann.

Gruß Hambi

voaddi · 04.01.2014

Hambi schrieb:
Hab mir das Board nun auch bestellt ( Nur Deluxe ) und klinke mich dann gern mit ein sobald die komplette neue Hardware da ist , da ich nen komplett neuen Rechner zusammengestellt habe , der meinen aktuellen i7-870 auf Asus P7P55D-E in nem Bitfenix Colossus ablösen soll. Das UEFI-Bios , die Haswell-CPU und ne kleine Wasserkühlung sind nämlich Neuland für mich. Deshalb dauert es sicher noch ne Woche eh ich alles von DHL bekommen habe und Loslegen kann.

Gruß Hambi

^^ hatte auch das P7P55D, das UEFI Bios ist sehr einfach zu bedienen und hat tolle features. Wakü nutze ich selber auch. Kann Dir gern helfen wenn Du fragen hast. Drück Dir die Daumen das Deine Bios Bat hält^^

- - - Updated - - -

Higgy schrieb:
Also diesen Bug mit der Uhrzeit habe ich nicht! meine läuft so wie sie soll...

http://www.hardwareluxx.de/community/f248/bitte-um-stellungnahme-bios-uhr-stehen-bleiben-verstellen-asus-z87-deluxe-pro-998916.html

Ich habe ihn aber trotzdem mal hinzugefügt!

Das mit dem Hinzufügen des Z87 Pro wäre eigentlich kein Problem, allerdings kann ich dann ja auch gleich alle Z87 Boards von ASUS hinzufügen und das wäre zuviel des Guten.

Ich werde das weiter beobachten, und sehen ob es ein HW oder Software Prob ist.

Anbei das Thema:

http://www.hardwareluxx.de/community/f248/bitte-um-stellungnahme-bios-uhr-stehen-bleiben-verstellen-asus-z87-deluxe-pro-998916.html

keynex · 04.01.2014

Kann mir jemand die fixen Werte für alle Spannungen bei Z87 Deluxe nennen? Ich hab die ungern auf Auto stehen.

voaddi · 04.01.2014

keynex schrieb:
Kann mir jemand die fixen Werte für alle Spannungen bei Z87 Deluxe nennen? Ich hab die ungern auf Auto stehen.

http://www.hardwareluxx.de/community/f139/howto-get-my-haswell-stable-guide-989828.html

econaut · 13.01.2014

Mist, dieser UEFI Uhrzeit Bug ist ja eine Katastrophe :-(

Ich hatte meine Suche auf das Z87-Pro eingegrenzt (vor allem wegen der Lüftersteuerung), aber mit der Aussicht auf den Bug bin ich jetzt verunsichert. Evtl. trotzdem bestellen und wenn es in den ersten 14 Tagen auftritt, zurückschicken?

Dummerweise scheint es bei manchen Leuten ja erst nach 14 Tagen aufgetreten zu sein :shake:

voaddi · 13.01.2014

Bei mir lief es wochenlang dann ging es los. Im Moment hält es seit Wochen aber in Asus tgread berichtet jemand das es nach wochen wieder auftrat

econaut · 13.01.2014

@voaddi: Würdest du das Board trotzdem noch mal kaufen oder empfehlen?

voaddi · 13.01.2014

Schwer zu sagen ansich iss es ganz geil aber das mit der Uhrzeit nervt tierisch ich spiele mit dem Gedanken ein asrock ocz Formula zu kaufen wenn das mit der zeit nicht aufhört

i7norm · 14.01.2014

Bislang läuft die Uhr

econaut schrieb:
Mist, dieser UEFI Uhrzeit Bug ist ja eine Katastrophe :-(

Ich hatte meine Suche auf das Z87-Pro eingegrenzt (vor allem wegen der Lüftersteuerung), aber mit der Aussicht auf den Bug bin ich jetzt verunsichert. Evtl. trotzdem bestellen und wenn es in den ersten 14 Tagen auftritt, zurückschicken?

Dummerweise scheint es bei manchen Leuten ja erst nach 14 Tagen aufgetreten zu sein

Seit meiner Batterieprüfaktion vor über zwei Wochen läuft die Uhr wie sie soll, auch nachdem ich den Rechner über Nacht komplett vom Strom genommen habe.

Sollte der Fehler nochmal auftreten, ist bei mir zwar die zweiwöchige Widerrufsfrist abgelaufen, aber die sechmonatige Gewährleistungsfrist (mit Beweislastumkehr) noch nicht, d.h. die Platine würden dann wegen eines Fehlers zurück geschickt werden.

emissary42 · 14.01.2014

Verschoben ins Sammelthread Unterforum :wink:

benjiee · 14.01.2014

ich habe auch ein Z87-Deluxe (seit 06.2013) habe noch nie Probleme mit der Uhr im Uefi gehabt. bzw. habe allgemein noch nie Probleme gehabt. Bin sehr zufrieden damit.

voaddi · 15.01.2014

Hier mal der Link zu einem anderen Board mit Uefi wo das auch auftritt:

http://www.hardwareluxx.de/community/f248/asus-maximus-vi-hero-systemzeit-bleibt-stehen-966501-4.html

http://www.hardwareluxx.de/community/f248/bitte-um-stellungnahme-bios-uhr-stehen-bleiben-verstellen-asus-z87-deluxe-pro-998916.html#post21646139

MrX13415 · 15.01.2014

benjiee schrieb:
ich habe auch ein Z87-Deluxe (seit 06.2013) hab noch nie Probleme mit der Uhr im Uefi gehabt. bzw. habe allgemein noch nie Probleme gehabt. Bin sehr zufrieden damit.

Ich hab mein ASUS Z87 Deluxe auch seit dem 06.13 und auch noch nie Probleme gehabt.
Ich meine es giebt schon C2 Boards, seit geraumer Zeit. Könnte sein, das die C2 probleme machen gegenüber den C1.
Könnten alle die Probleme haben, mal nachsehen ob es ein C1 oder C2 ist?

Edit:

Probleme bei C1:
"Das neue C2-Stepping der Chipsätze soll einen USB-3.0-Bug unterbinden, bei dem die Änderungen in einem auf einem externen USB-3.0-Laufwerk gespeicherten Dokument wegen einem ungültig werdenden Dateipfad verloren gehen können, wenn der Rechner zwischenzeitlich in den S2-Standby-Modus geht und dann wieder aufgeweckt wird. "
Quelle: http://www.tomshardware.de/Asus-Haswell-Mainboards-C2-Stepping-Chipsatz-S3-Standby,news-249363.html

Ob C1 oder C2 kann man mit dem Tool CPU-Z unter den Tab "Mainboard" sehen.

voaddi · 15.01.2014

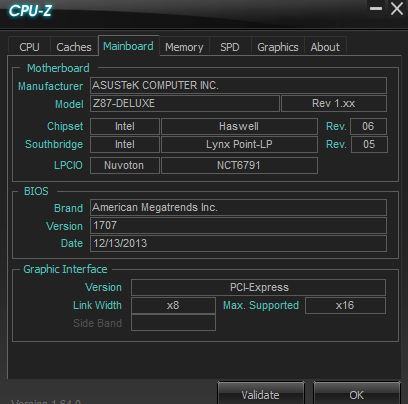

Das steht bei mir da, ist das jetzt ein C2? Weil bestellt hate ich C2 und ich glauib ab Chipsatz version 4 ist ja c2?

MrX13415 · 15.01.2014

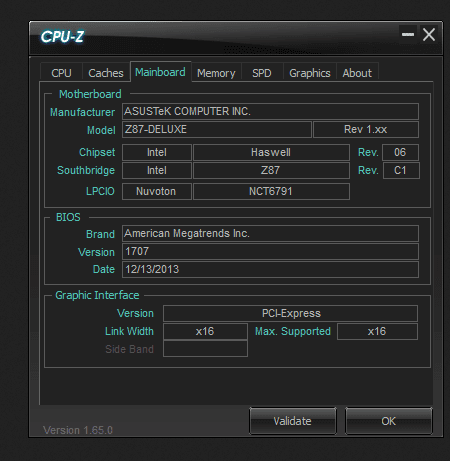

Ja es ist ein C2. Ich hab eine C1 und bei mir sieht es so aus:

Info dazu: Intel Haswell: Neues C2-Stepping vor dem Kauf nicht erkennbar, CPU-Z gibt Hinweise auf Stepping

Edit: Aber der Version 1.65.0 von CPU-Z steht C1 oder C2 direkt dran (wie bei mir oben). Neuste Version findet man auf der ASUS Hompage unter der Downloadsektion des jeweiligen Mainboards.

Rudi_Taube · 16.01.2014

Ob ein Asus Z87-Board C1 oder C2 ist, kann man beim Kauf sehr gut am Produkt-Code erkennen (2. Zahlenreihe von oben).
C1: -------AY0
C2: -------AY5
die letzte Ziffer muß beim C2 eine 5 sein, dann stimmts.

MrX13415 · 16.01.2014

Rudi_Taube, hast du eigentlich auch das Problem mit der Uhr von dem einige Berichten ?

Mann solte mal die Kaufdaten sammeln, vieleicht ist das ganze eine Serie defekter Chips die ab einem bestimmten Datum verbaut wurden ?

voaddi · 16.01.2014

Es tritt wohl hauptsächlich bei Overclocking auf, auch bei anderen Asus Z87 Boards

Prozessor / Sockel	Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Unterstützt Intel® 22 nm-Prozessoren Unterstützt die Intel® Turbo Boost-Technologie 2.0 Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.
Chipsatz	Intel® Z87
Arbeitsspeicher	4 x DIMM, Max. 32GB, DDR3 3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.) MHz Memory Dual Channel-Speicherarchitektur Unterstützt Intel® Extreme Memory Profile (XMP) Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig. Eine Liste freigegebener Speichermodule finden Sie hier: QVL Liste
Grafik	Integrierter Grafikprozessor Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort 1.2 /Mini DisplayPort Schnittstellen *[SUP]1[/SUP] Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz Supports Mini DisplayPort with max. resolution 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz Maximaler geteilter Speicher von 1024 MB Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™ Supports up to 3 displays simultaneously
Multi-GPU-Unterstützung	Supports NVIDIA® Quad-GPU SLI™ Technology *[SUP]2[/SUP] Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie Supports AMD 3-Way CrossFireX™ Technology
Erweiterungsschächte	2 x PCIe 3.0/2.0 x16 (x16 or dual x8) 1 x PCIe 2.0 x16 (x4 mode) 4 x PCIe 2.0 x1
Speichersystem	Intel® Z87 chipset : 6 x SATA 6Gb/s-Schnittstellen, yellow Unterstützen RAID 0, 1, 5, 10 Supports Intel® Dynamic Storage Accelerator, Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology [SUP]3[/SUP] ASMedia® ASM1061 controller :* *[SUP]4[/SUP] 4 x SATA 6Gb/s-Schnittstellen, dark brown
LAN	Intel® I217V, 1 x Gigabit LAN Controller(s) Realtek® 8111GR, 1 x Gigabit LAN Controller(s) Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Wireless Data Network	Wi-Fi 802.11a/b/g/n/ac *[SUP]5[/SUP] Supports dual band frequency 2.4/5 GHz
Bluetooth	Bluetooth V4.0 Bluetooth V3.0+HS
Audio	Realtek® ALC1150 8-Kanal High Definition Audio CODEC Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite Audio Feature : Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound optischer S/PDIF-Ausgang an der Gehäuserückseite Blu-ray audio layer Content Protection DTS Ultra PC II DTS Connect High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
USB-Schnittstellen	Intel® Z87 chipset : 4 x USB 3.0/2.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern) Intel® Z87 chipset : 8 x USB 2.0/1.1 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern) ASMedia® USB 3.0 controller : 4 x USB 3.0/2.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Besondere Features	ASUS Dual Intelligent Processors Technologie 4 with 4-Way Optimization : ASUS 5X PROTECTION : ASUS DIGI+ VRM - 16 Phase digital power design ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention ASUS ESD Guards - Enhanced ESD protection ASUS All 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU : EPU EPU switch ASUS Digital Power Design : Industry leading Digital 16 Phase CPU Power Design Industry leading Digital 2 Phase DRAM Power Design ASUS DIGI+ VRM Utility CPU Power Utility DRAM Power Utility ASUS Wi-Fi GO! Wi-Fi GO! Function: Cloud GO!, DLNA Media Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems ASUS Exclusive Features : - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche - Onboard Button : Power/Reset - Front Panel USB 3.0 Support - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-pipe solution - ASUS Fan Xpert 2 ASUS EZ DIY : - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - Multi-language BIOS 100% extrem hochwertige Kondensatoren aus leitfähigen Polymeren ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall)
Anschlüsse (Rückseite)	1 x DisplayPort 1 x HDMI 2 x LAN (RJ45) Schnittstelle 6 x USB 3.0 (blau) 4 x USB 2.0 1 x S/PDIF-Ausgang (optisch) 1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card 1 x USB BIOS Flashback Button(s) 1 x Mini DisplayPort(s)
interne Anschlüsse	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 10 x SATA 6Gb/s-Schnittstellen 1 x TPM header 1 x Prozessorlüfteranschluss (1 x 4 -pin) 4 x Gehäuselüfteranschlüsse (4 x 4 -pin) 1 x S/PDIF-Ausgang 1 x 24-Pin EATX Netzanschluss 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x 8-Pin ATX 12V Netzanschluss 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x MemOK!-Taste 1 x TPU-Taste 1 x EPU-Taste 1 x System panel(s) (Q-Connector) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS button(s)
Zubehör	User's manual ASUS Q-Shield 6 x SATA 6Gb/s-Kabel 1 x SLI bridge(s) 1 x Q-connector(s) (2 in 1) 1 x Wi-Fi Antenna(s)
BIOS	64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information
Verwaltung	WfM 2.0, DMI 2.7, WOL by PME, PXE
Support CD	Drivers ASUS Utilities EZ Update Anti-virus software (OEM version)
Formfaktor	ATX Form Factor 12 " x 9.6 " ( 30.5 cm x 24.4 cm )
Anmerkung	1: DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displays 2: With 2 PCIex16 graphics card. 3: Supports on Intel® Core™ processor family 4: These SATA ports are for data hard drivers only. ATAPI devices are not supported. *5: The Wi-Fi standard of 802.11ac will be restricted by countries' regulations. Wi-Fi 802.11ac feature will be supported under the complete 11ac eco-system environment.

Problem:	Abhilfe:
Windows 7 Installation auf SSD nicht möglich (Windows kann nicht auf diesen Datenträger installiert werden ...) Hänger bei Verwendung einer SSD	Aggressive LPM Support im BIOS/UEFI deaktivieren!
An-Aus-An BUG (PC startet, geht wieder aus und strartet erneut)	Problematik wird auch hier besprochen: ASUS HWLUXX Supportforum Zitat: Doktor[ASUS] Bei diesem Verhalten geht es einzig und alleine um Energieersparnis. Es ist nicht mehr so wie ihr es vielleicht von früher kennt, wo Controller im BIOS nur Software seitig deaktiviert wurden. Bei diesem Board kommt ein komplett neues Design zum Einsatz welches es ermöglicht die komplette Baugruppe elektrisch zu deaktivieren. Um den entsprechenden Status zu erzielen wird ein erneuter Start des Systems benötigt. Das mag im ersten Moment ungewohnt wirken, hat aber keinen negativen Einfluss auf das restliche System. Wir haben aber ein Auge auf das Thema und werden euer Feedback mit einfließen lassen. It´s not a bug it´s a Feature! Wer dieses Verhalten nicht möchte sollte einfach alles aktiviert lassen... Zum Vergrößern anklicken.... Zum Vergrößern anklicken....

Prozessor / Sockel	Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Unterstützt Intel® 22 nm-Prozessoren Unterstützt die Intel® Turbo Boost-Technologie 2.0 Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.
Chipsatz	Intel® Z87
Arbeitsspeicher	4 x DIMM, Max. 32GB, DDR3 3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel-Speicherarchitektur Unterstützt Intel® Extreme Memory Profile (XMP) Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig. Eine Liste freigegebener Speichermodule finden Sie hier: QVL Liste
Thunderbolt	VGA output support Data transfer rate up to 10 Gbps Daisy-chain up to 12 Thunderbolt devices
Grafik	Integrierter Grafikprozessor Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort 1.2 /Mini DisplayPort Schnittstellen *[SUP]1[/SUP] Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz Supports Mini DisplayPort with max. resolution 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz Maximaler geteilter Speicher von 1024 MB Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™ Supports up to 3 displays simultaneously
Multi-GPU-Unterstützung	Supports NVIDIA® Quad-GPU SLI™ Technology *[SUP]2[/SUP] Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie Supports AMD 3-Way CrossFireX™ Technology
Erweiterungsschächte	3x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) 4 x PCIe 2.0 x1
Speichersystem	Intel® Z87 chipset : 6 x SATA 6Gb/s-Schnittstellen, yellow Unterstützen RAID 0, 1, 5, 10 Supports Intel® Dynamic Storage Accelerator, Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology [SUP]3[/SUP] ASMedia® ASM1061 controller :* *[SUP]4[/SUP] 4 x SATA 6Gb/s-Schnittstellen, dark brown
LAN	Intel® I217V, 1 x Gigabit LAN Controller(s) Realtek® 8111GR, 1 x Gigabit LAN Controller(s) Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Wireless Data Network	Wi-Fi 802.11a/b/g/n/ac *[SUP]5[/SUP] Supports dual band frequency 2.4/5 GHz
Bluetooth	Bluetooth V4.0 Bluetooth V3.0+HS
Audio	Realtek® ALC1150 8-Kanal High Definition Audio CODEC Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
USB-Schnittstellen	Intel® Z87 chipset : 4 x USB 3.0/2.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern) Intel® Z87 chipset : 8 x USB 2.0/1.1 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern) ASMedia® USB 3.0 controller : 4 x USB 3.0/2.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Besondere Features	ASUS Dual Intelligent Processors Technologie 4 with 4-Way Optimization : ASUS 5X PROTECTION : ASUS DIGI+ VRM - 16 Phase digital power design ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention ASUS ESD Guards - Enhanced ESD protection ASUS All 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU : EPU EPU switch ASUS Digital Power Design : Industry leading Digital 16 Phase CPU Power Design Industry leading Digital 2 Phase DRAM Power Design ASUS DIGI+ VRM Utility CPU Power Utility DRAM Power Utility ASUS Wi-Fi GO! Wi-Fi GO! Function: Cloud GO!, DLNA Media Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems ASUS Exclusive Features : - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche - Onboard Button : Power/Reset - Front Panel USB 3.0 Support - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-pipe solution - ASUS Fan Xpert 2 ASUS EZ DIY : - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - Multi-language BIOS 100% extrem hochwertige Kondensatoren aus leitfähigen Polymeren ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall)
Anschlüsse (Rückseite)	2 x Thunderbolt port(s) 1 x HDMI 2 x LAN (RJ45) Schnittstelle 6 x USB 3.0 (blau) 4 x USB 2.0 1 x S/PDIF-Ausgang (optisch) 6 x Audio-Anschlüsse 1 x USB BIOS Flashback Button(s) 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.0/3.0+HS)
interne Anschlüsse	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 10 x SATA 6Gb/s-Schnittstellen 1 x TPM header 1 x Prozessorlüfteranschluss (1 x 4 -pin) 4 x Gehäuselüfteranschlüsse (4 x 4 -pin) 1 x 24-Pin EATX Netzanschluss 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x 8-Pin ATX 12V Netzanschluss 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x MemOK!-Taste 1 x TPU-Taste 1 x EPU-Taste 1 x System panel(s) (Q-Connector) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS button(s)
Zubehör	User's manual ASUS Q-Shield 6 x SATA 6Gb/s-Kabel 1 x NFC EXPRESS box with 2 extra USB 3.0 ports + NFC EXPRESS tag + ASUS NFC EXPRESS utility 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant) 1 x SLI bridge(s) 1 x Q-connector(s) (2 in 1)
BIOS	64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information
Verwaltung	WfM 2.0, DMI 2.7, WOL by PME, PXE
Support CD	Drivers ASUS Utilities EZ Update Anti-virus software (OEM version)
Formfaktor	ATX Form Factor 12 " x 9.6 " ( 30.5 cm x 24.4 cm )
Anmerkung	1: 1-1 Both ports are from Intel® DSL4510 Thunderbolt™ Controller 1-2 DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displays 2: With 2 PCIex16 graphics card. 3: Supports on Intel® Core™ processor family 4: These SATA ports are for data hard drivers only. ATAPI devices are not supported. *5: The Wi-Fi standard of 802.11ac will be restricted by countries' regulations. Wi-Fi 802.11ac feature will be supported under the complete 11ac eco-system environment.

Prozessor / Sockel	Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Unterstützt Intel® 22 nm-Prozessoren Unterstützt die Intel® Turbo Boost-Technologie 2.0 Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.
Chipsatz	Intel® Z87
Arbeitsspeicher	4 x DIMM, Max. 32GB, DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel-Speicherarchitektur Unterstützt Intel® Extreme Memory Profile (XMP) Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig. Eine Liste freigegebener Speichermodule finden Sie hier: QVL Liste
Thunderbolt	VGA output support Data transfer rate up to 20 Gbps Daisy-chain up to 12 Thunderbolt devices
Grafik	Integrated Graphics Processor Multi-VGA output support : HDMI/Dual Thunderbolt™ 2 ports Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz Supports Thunderbolt™ 2 Interface with max. resolution 4096 x2160 @24 Hz / 3840 x 2160 @ 60 Hz Maximum shared memory of 1024 MB Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™ Supports up to 3 displays simultaneously
Multi-GPU-Unterstützung	Supports NVIDIA® Quad-GPU SLI™ Technology *[SUP]2[/SUP] Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie Supports AMD 3-Way CrossFireX™ Technology
Erweiterungsschächte	3x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) 4 x PCIe 2.0 x1
Speichersystem	Intel® Z87 chipset : 6 x SATA 6Gb/s-Schnittstellen, yellow Unterstützen RAID 0, 1, 5, 10 Supports Intel® Dynamic Storage Accelerator, Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology [SUP]3[/SUP] ASMedia® ASM1061 controller :* *[SUP]4[/SUP] 4 x SATA 6Gb/s-Schnittstellen, dark brown
LAN	Intel® I217V, 1 x Gigabit LAN Controller(s) Realtek® 8111GR, 1 x Gigabit LAN Controller(s) Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Wireless Data Network	Wi-Fi 802.11a/b/g/n/ac *[SUP]5[/SUP] Supports dual band frequency 2.4/5 GHz
Bluetooth	Bluetooth V4.0 Bluetooth V3.0+HS
Audio	Realtek® ALC1150 8-Kanal High Definition Audio CODEC Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
USB-Schnittstellen	Intel® Z87 chipset : 4 x USB 3.0/2.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern) Intel® Z87 chipset : 8 x USB 2.0/1.1 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern) ASMedia® USB 3.0 controller : 4 x USB 3.0/2.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Besondere Features	ASUS Dual Intelligent Processors Technologie 4 with 4-Way Optimization : ASUS 5X PROTECTION : ASUS DIGI+ VRM - 16 Phase digital power design ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention ASUS ESD Guards - Enhanced ESD protection ASUS All 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU : EPU EPU switch ASUS Digital Power Design : Industry leading Digital 16 Phase CPU Power Design Industry leading Digital 2 Phase DRAM Power Design ASUS DIGI+ VRM Utility CPU Power Utility DRAM Power Utility ASUS Wi-Fi GO! Wi-Fi GO! Function: Cloud GO!, DLNA Media Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems ASUS Exclusive Features : - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche - Onboard Button : Power/Reset - Front Panel USB 3.0 Support - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-pipe solution - ASUS Fan Xpert 2 ASUS EZ DIY : - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - Multi-language BIOS 100% extrem hochwertige Kondensatoren aus leitfähigen Polymeren ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall)
Anschlüsse (Rückseite)	2 x Thunderbolt 2 Port(s) 1 x HDMI 2 x LAN (RJ45) Schnittstelle 6 x USB 3.0 (blau) 4 x USB 2.0 1 x S/PDIF-Ausgang (optisch) 6 x Audio-Anschlüsse 1 x USB BIOS Flashback Button(s) 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.0/3.0+HS)
interne Anschlüsse	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 10 x SATA 6Gb/s-Schnittstellen 1 x TPM header 1 x Prozessorlüfteranschluss (1 x 4 -pin) 4 x Gehäuselüfteranschlüsse (4 x 4 -pin) 1 x 24-Pin EATX Netzanschluss 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x 8-Pin ATX 12V Netzanschluss 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x MemOK!-Taste 1 x TPU-Taste 1 x EPU-Taste 1 x System panel(s) (Q-Connector) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS button(s)
Zubehör	User's manual ASUS Q-Shield 6 x SATA 6Gb/s-Kabel 1 x NFC EXPRESS box with 2 extra USB 3.0 ports + NFC EXPRESS tag + ASUS NFC EXPRESS utility 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant) 1 x SLI bridge(s) 1 x Q-connector(s) (2 in 1)
BIOS	64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information
Verwaltung	WfM 2.0, DMI 2.7, WOL by PME, PXE
Support CD	Drivers ASUS Utilities EZ Update Anti-virus software (OEM version)
Formfaktor	ATX Form Factor 12 " x 9.6 " ( 30.5 cm x 24.4 cm )
Anmerkung	1: 1-1 Both ports are from Intel® DSL5520 Thunderbolt™ 2 Controller 1-2 DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displays 2: With 2 PCIex16 graphics card. 3: Supports on Intel® Core™ processor family 4: These SATA ports are for data hard drivers only. ATAPI devices are not supported. *5: The Wi-Fi standard of 802.11ac will be restricted by countries' regulations. Wi-Fi 802.11ac feature will be supported under the complete 11ac eco-system environment.
