[Sammelthread] ASUS Z87-Deluxe /DUAL /QUAD (Intel Z87)

MrX13415 · 16.01.2014

Anscheinend aber nur bei den C2 Modellen ... mhm

voaddi · 16.01.2014

Wie gesagt beim Asus Maximus tritt es auch auf da ist einer der hat das am 30.6 schon gepostet obder c1 oder c2 hat weiß ich nicht,

MrX13415 · 16.01.2014

Die Frage ist, wann es sich verstellt, im Eingeschalteten oder Ausgeschalteten Zustand oder in beiden?

voaddi · 16.01.2014

Ich werd mal drauf achten.

Rudi_Taube · 16.01.2014

MrX13415 schrieb:
Rudi_Taube, hast du eigentlich auch das Problem mit der Uhr von dem einige Berichten ?
Mann solte mal die Kaufdaten sammeln, vieleicht ist das ganze eine Serie defekter Chips die ab einem bestimmten Datum verbaut wurden ?

Mit der Uhr habe ich mit dem C1 und C2 bis jetzt keine Probleme gehabt. Kaufdatum C2 am 04.09.2013.
Ich bin auch der Meinung, dass die Uhrsache vom Overclocking kommt.

voaddi · 16.01.2014

Mhh kann wohl sein , aber echt nicht annehmbar die asus boards sind schon schweineteuer

thomy21 · 18.01.2014

Habe meine 5 Bay Raid Box von Sharkoon versucht per Delock eSATA Bracket anzuschliessen aber es wird nur die 1. HDD (von 5) erkannt. Gemäss den Hardwarespezifikationen müsste Port-Multiplier funktionieren.

Kann mir jemand sagen was ich falsch mache? Im BIOS finde ich nichts zum einstellen und Treiber sind auch die neusten drauf.

voaddi · 18.01.2014

http://vip.asus.com/forum/view.aspx?id=20140117155825488&board_id=1&model=Z87-DELUXE&page=1&SLanguage=en-us

i7norm · 19.01.2014

Rudi_Taube schrieb:
Ich bin auch der Meinung, dass die Uhrsache vom Overclocking kommt.

Deshalb habe ich jetzt einmal für ca. eine Woche übertaktet (auf bis 4,5 GHz). Ergebnis: Uhr geht wie sie soll. Also bestand die Lösung bei meinem Board (Z87-Pro) darin, die Batterie für ein paar Minuten herauszunehmen.

Hambi · 19.01.2014

Da für mich das UEFI-Bios komplett neu ist , wollte ich fragen ob vielleicht jemand so nett sein kann und mal Screens von seinen eingestellten Settings zwischen 4,2 und 4,5 Ghz machen könnte , damit ich einfach mal nen Ansatz habe , was ich generell manuell einstellen sollte und was auf Auto bleiben kann/soll ? Dann könnte ich vielleicht verstehen was welche Auswirkungen/Funktion hat und mich da eher herantasten. Momentan ist das für mich noch einfach unbekanntes Terrain.

voaddi · 19.01.2014

Hambi schrieb:
Da für mich das UEFI-Bios komplett neu ist , wollte ich fragen ob vielleicht jemand so nett sein kann und mal Screens von seinen eingestellten Settings zwischen 4,2 und 4,5 Ghz machen könnte , damit ich einfach mal nen Ansatz habe , was ich generell manuell einstellen sollte und was auf Auto bleiben kann/soll ? Dann könnte ich vielleicht verstehen was welche Auswirkungen/Funktion hat und mich da eher herantasten. Momentan ist das für mich noch einfach unbekanntes Terrain.

So einfech is das nicht, kommt ganz auf deine CPU an. Geh mal in den haswell overclokcing Thread da solltest du dich einlesen

MrX13415 · 20.01.2014

Hambi schrieb:
Da für mich das UEFI-Bios komplett neu ist , wollte ich fragen ob vielleicht jemand so nett sein kann und mal Screens von seinen eingestellten Settings zwischen 4,2 und 4,5 Ghz machen könnte , damit ich einfach mal nen Ansatz habe , was ich generell manuell einstellen sollte und was auf Auto bleiben kann/soll ? Dann könnte ich vielleicht verstehen was welche Auswirkungen/Funktion hat und mich da eher herantasten. Momentan ist das für mich noch einfach unbekanntes Terrain.

Welche CPU hast du den?
Ich hab ein i7 4770k @ 4.5 GHz.
Ob deine CPU soweit überbaut kommt ist fragwürdig. Die Haswell CPUs sind nicht gerade übertaktungsfreundlich.

Wen ich Zuhause bin, kann ich mal meine Settings posten.

Schon mal das OC Feature der ASUS AI Suit 3 probiert ?
Da bekommtst du eine gewisse Vorstellung wie weit es dein CPU schaft. Meine kommt bis 4.6.

Vorher aber das aktuellste BIOS flashen bzw. die aktuellste Version der Suit von der ASUS page laden. Nicht jede Version der Suite funzt mit jeder BIOS Version.

Gesendet von meinem LG-E610 mit der Hardwareluxx App

voaddi · 20.01.2014

MrX13415 schrieb:
Welche CPU hast du den?
Ich hab ein i7 4770k @ 4.5 GHz.
Ob deine CPU soweit überbaut kommt ist fragwürdig. Die Haswell CPUs sind nicht gerade übertaktungsfreundlich.

Wen ich Zuhause bin, kann ich mal meine Settings posten.

Schon mal das OC Feature der ASUS AI Suit 3 probiert ?
Da bekommtst du eine gewisse Vorstellung wie weit es dein CPU schaft. Meine kommt bis 4.6.

Vorher aber das aktuellste BIOS flashen bzw. die aktuellste Version der Suit von der ASUS page laden. Nicht jede Version der Suite funzt mit jeder BIOS Version.

Gesendet von meinem LG-E610 mit der Hardwareluxx App

Woher willste das wissen, das einzige was derbe limitiert ist die Temperatur....

MrX13415 · 20.01.2014

voaddi schrieb:
Woher willste das wissen, das einzige was derbe limitiert ist die Temperatur....

Weil ich zwei i7 4770k habe und der zweite gerde so bis 4.3 kommt bevor es instabil wird.
Das ist noch top, schau mal in den Haswell OC Thread, du wist sehen, manche sind noch schlechter und das liegt nicht nur an der Temperatur!
Allerdings giebt es auch welche die bis über 5 Ghz kommen

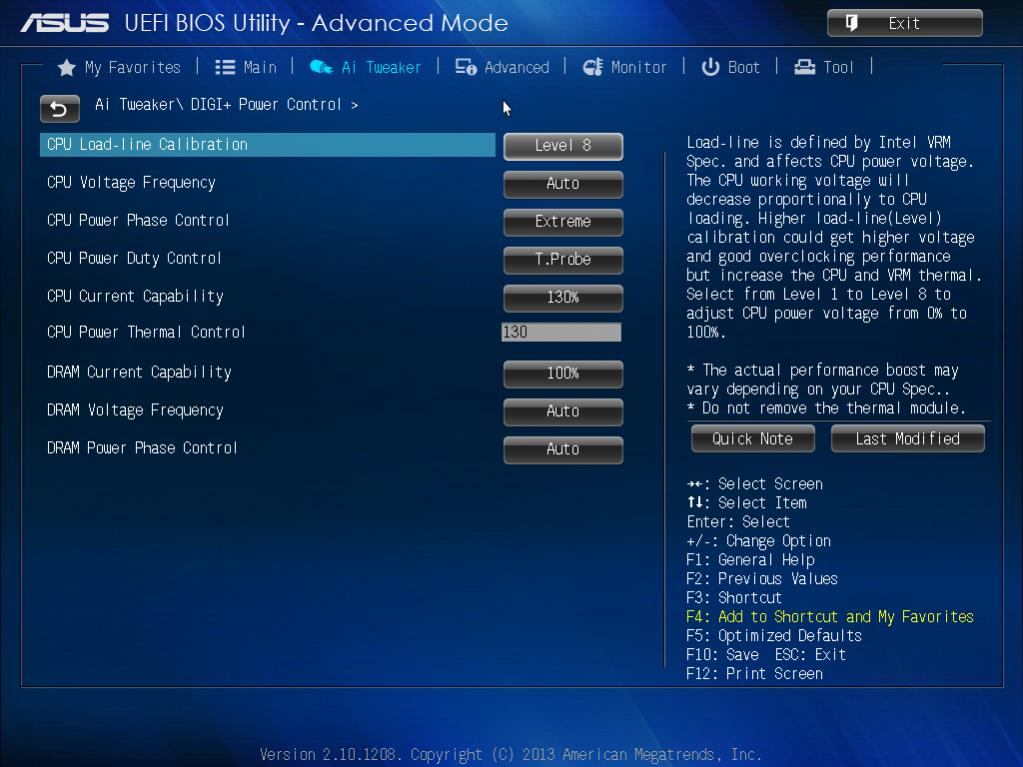

So hier mal meine Settings. Mann muss dazu sagen, das ich die Einstellungen nicht bessonderns intensiv getestet habe. D.h. es giebt Verbesserungsmöglichkeiten.
Die meisten Settings sind auf [Auto] bzw. Standart. der Rest kann man den Screens entnehmen. Aktuell habe ich die CPU nur auf 4.4 Ghz laufen, da mein Kühler etwas schwach ist.

Übertakten, kann deine Hardware beschädigen, ich gebe keine Garantie auf die obigen Einstellungen. Übertakten auf eigene Gefahr!

voaddi · 20.01.2014

Wo sind deine Spannungen ???

Hambi · 20.01.2014

Also aktuellste Bios ist drauf : Version 1707

Mit ratio auf 45 und uncore auf 42 und Rest auf Auto hab ich schon getestet. Nur braucht er mir da bei den Auto-Settings viel zu viel Spannung

Bei Screen 3 hatte ich andere Settings.

Aber 4.5 Ghz sind schon möglich denke ich.

MrX13415 · 20.01.2014

voaddi schrieb:
Wo sind deine Spannungen ???

Steht da: Alle auf [Auto] (mit ausnahme der Ram spannung die ist 1.65V; Ist aber vom XMP-Profiel so vorgegeben )
Kann gerne ein Screen davon machen ...

Hambi schrieb:
Also aktuellste Bios ist drauf : Version 1707

Mit ratio auf 45 und uncore auf 42 und Rest auf Auto hab ich schon getestet. Nur braucht er mir da bei den Auto-Settings viel zu viel Spannung

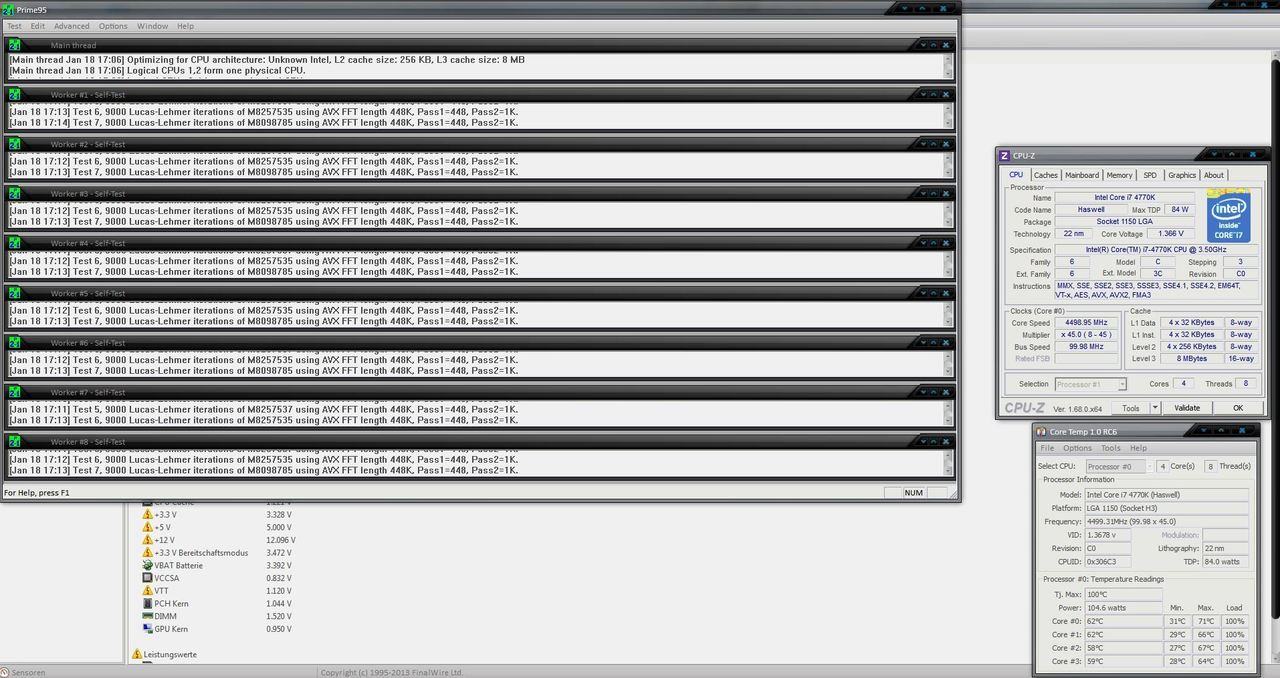

Anhang anzeigen 265983

Bei Screen 3 hatte ich andere Settings.

Aber 4.5 Ghz sind schon möglich denke ich.

Mit der AI Suit schon getestet ? die geht bis max 1.75V Core Voltage

voaddi · 20.01.2014

Habt ihr ernsthaft mal den oc Thread gelesen ?

MrX13415 · 20.01.2014

voaddi schrieb:
Habt ihr ernsthaft mal den oc Thread gelesen ?

ja, hab ich. Und wie oben schon beschrieben habe ich die Settings nicht intensiv getestet.
Zumal, warum sollte ich die Spannung anpassen, wenn es Stabiel läuft? Man muss nicht zwanghaft undervolting betreiben.
Wenn ich die Settings perfeckt einstelle bekomme ich ihn sicher bei 4,6 Ghz stabiel, allerding bin ich zu faul dazu.
Mein Rechner läuft seit einem 1/2 Jahr so ohne Absturz.

Hambi · 20.01.2014

Ich halte nichts von der AI-Suite.

MrX13415 · 21.01.2014

Hambi schrieb:
Ich halte nichts von der AI-Suite.

Muss man ja auch nicht ^^
Ich finde es ganz nett und ist im vergeleich zu ähnlichen Tools anderer Hersteller ganz gut. Das vergleichbare MSI Tool z.b. finde ich auch mist.

Aber wie schon gesagt es ist wahrscheinlich die einfachte möglichkeit zu testen, wie gut sich eine CPU übertackten lässt.

i7norm · 23.01.2014

So ein Mist: Die BIOS-Uhr geht wieder ein paar Stunden nach. Keine Übertaktung, nur einen neuen PWM-Lüfter angeschlossen und neu eingestellt. Die Platine wird nur reklamiert.

PS: Jetzt bleibt die Uhr schon im laufenden Betrieb stehen!

voaddi · 23.01.2014

Aktuelle läuft es bei mir seit 18 Tagen ohne Uhrzeitfehler, ich gehe aber davon aus das dieser noch kommt...

MrX13415 · 24.01.2014

schon doof der Fehler. Würde mich echt mal interessieren woher der kommt.
Giebt es eigentlich schon etwa von ASUS darüber?

Gesendet von meinem LG-E610 mit der Hardwareluxx App

onlahm · 25.01.2014

Ach wie gerne hätte ich einen Uhrzeitproblem :wink:

Eben die Kiste eingeschaltet und... nix. total tot. Kein Bios-Pieps, keine Onboard-LED ist an. Nur Reset- und Powertaste auf dem Board sind beleuchtet. Gehäuselüfter drehen. CPU-Lüfter zuckt einige Umdrehungen, dann still. :eek:

Q-Code 00 00
Bis auf die Festplatte C und einen RAM-Riegel alles abgesteckt... nix.
Da ich ja noch nicht einmal bis zum Bios komme, wird der Fehler aber vermutlich auch nicht bei den Komponenten liegen.
Habt ihr eine Idee zur Fehlereingrenzung?

voaddi · 25.01.2014

Probiere erstmal mit einem RAM Riegel auf Bank 3

onlahm · 25.01.2014

Anleitung sagt allerdings DIMM A2. Aber es ist egal wo ich welchen RAM einstecke.
Aber selbst wenn kein RAM und keine CPU verbaut wäre, müssten meiner Meinung nach die entsprechenden Onboard-LED sich dazu melden.
Dafür sind sie ja da.
Das kurzen Zucken des CPU-Lüfter ist wohl wegen einer Kondensatorsache vom Netzteil. Die Gehäuselüfter sind nicht mit dem Board vebunden und kriegen ihren Saft von einer Lüftersteuerung. Daher funzen die wohl auch.

Also kann es eigentlich nur an der Stromversorgung des Boards liegen.
Leider habe ich keine Ahnung wo ich was am Board bzw. Netzteil inkl. Kabelstecker messen könnte.
Das wäre ja hilfreich um wenigstens das Netzteil selber auszuschließen.

voaddi · 25.01.2014

mhh ich hatte auch derbe probleme beim ersten starten. Nimm noch mal die CPU raus , Setzt sie neu ein , dann ram wirklich sauber einrasten lassen und probier es nochmal. Das hat bei mir geholfen.-

holli146 · 26.01.2014

Alles Pins im Sockel gerade bzw. vorhanden? Zusätzlicher 8pin Stromanschluss am Mainboard angeschlossen?

onlahm · 29.01.2014

Hier nun die Erklärung: es lag "nur" am Kabel vom Netzteil zum 8-polEATX12V.
Man, war das ein "Try & Error"-Spiel :wut:

Prozessor / Sockel	Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Unterstützt Intel® 22 nm-Prozessoren Unterstützt die Intel® Turbo Boost-Technologie 2.0 Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.
Chipsatz	Intel® Z87
Arbeitsspeicher	4 x DIMM, Max. 32GB, DDR3 3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.) MHz Memory Dual Channel-Speicherarchitektur Unterstützt Intel® Extreme Memory Profile (XMP) Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig. Eine Liste freigegebener Speichermodule finden Sie hier: QVL Liste
Grafik	Integrierter Grafikprozessor Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort 1.2 /Mini DisplayPort Schnittstellen *[SUP]1[/SUP] Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz Supports Mini DisplayPort with max. resolution 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz Maximaler geteilter Speicher von 1024 MB Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™ Supports up to 3 displays simultaneously
Multi-GPU-Unterstützung	Supports NVIDIA® Quad-GPU SLI™ Technology *[SUP]2[/SUP] Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie Supports AMD 3-Way CrossFireX™ Technology
Erweiterungsschächte	2 x PCIe 3.0/2.0 x16 (x16 or dual x8) 1 x PCIe 2.0 x16 (x4 mode) 4 x PCIe 2.0 x1
Speichersystem	Intel® Z87 chipset : 6 x SATA 6Gb/s-Schnittstellen, yellow Unterstützen RAID 0, 1, 5, 10 Supports Intel® Dynamic Storage Accelerator, Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology [SUP]3[/SUP] ASMedia® ASM1061 controller :* *[SUP]4[/SUP] 4 x SATA 6Gb/s-Schnittstellen, dark brown
LAN	Intel® I217V, 1 x Gigabit LAN Controller(s) Realtek® 8111GR, 1 x Gigabit LAN Controller(s) Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Wireless Data Network	Wi-Fi 802.11a/b/g/n/ac *[SUP]5[/SUP] Supports dual band frequency 2.4/5 GHz
Bluetooth	Bluetooth V4.0 Bluetooth V3.0+HS
Audio	Realtek® ALC1150 8-Kanal High Definition Audio CODEC Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite Audio Feature : Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound optischer S/PDIF-Ausgang an der Gehäuserückseite Blu-ray audio layer Content Protection DTS Ultra PC II DTS Connect High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
USB-Schnittstellen	Intel® Z87 chipset : 4 x USB 3.0/2.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern) Intel® Z87 chipset : 8 x USB 2.0/1.1 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern) ASMedia® USB 3.0 controller : 4 x USB 3.0/2.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Besondere Features	ASUS Dual Intelligent Processors Technologie 4 with 4-Way Optimization : ASUS 5X PROTECTION : ASUS DIGI+ VRM - 16 Phase digital power design ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention ASUS ESD Guards - Enhanced ESD protection ASUS All 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU : EPU EPU switch ASUS Digital Power Design : Industry leading Digital 16 Phase CPU Power Design Industry leading Digital 2 Phase DRAM Power Design ASUS DIGI+ VRM Utility CPU Power Utility DRAM Power Utility ASUS Wi-Fi GO! Wi-Fi GO! Function: Cloud GO!, DLNA Media Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems ASUS Exclusive Features : - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche - Onboard Button : Power/Reset - Front Panel USB 3.0 Support - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-pipe solution - ASUS Fan Xpert 2 ASUS EZ DIY : - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - Multi-language BIOS 100% extrem hochwertige Kondensatoren aus leitfähigen Polymeren ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall)
Anschlüsse (Rückseite)	1 x DisplayPort 1 x HDMI 2 x LAN (RJ45) Schnittstelle 6 x USB 3.0 (blau) 4 x USB 2.0 1 x S/PDIF-Ausgang (optisch) 1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card 1 x USB BIOS Flashback Button(s) 1 x Mini DisplayPort(s)
interne Anschlüsse	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 10 x SATA 6Gb/s-Schnittstellen 1 x TPM header 1 x Prozessorlüfteranschluss (1 x 4 -pin) 4 x Gehäuselüfteranschlüsse (4 x 4 -pin) 1 x S/PDIF-Ausgang 1 x 24-Pin EATX Netzanschluss 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x 8-Pin ATX 12V Netzanschluss 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x MemOK!-Taste 1 x TPU-Taste 1 x EPU-Taste 1 x System panel(s) (Q-Connector) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS button(s)
Zubehör	User's manual ASUS Q-Shield 6 x SATA 6Gb/s-Kabel 1 x SLI bridge(s) 1 x Q-connector(s) (2 in 1) 1 x Wi-Fi Antenna(s)
BIOS	64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information
Verwaltung	WfM 2.0, DMI 2.7, WOL by PME, PXE
Support CD	Drivers ASUS Utilities EZ Update Anti-virus software (OEM version)
Formfaktor	ATX Form Factor 12 " x 9.6 " ( 30.5 cm x 24.4 cm )
Anmerkung	1: DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displays 2: With 2 PCIex16 graphics card. 3: Supports on Intel® Core™ processor family 4: These SATA ports are for data hard drivers only. ATAPI devices are not supported. *5: The Wi-Fi standard of 802.11ac will be restricted by countries' regulations. Wi-Fi 802.11ac feature will be supported under the complete 11ac eco-system environment.

Problem:	Abhilfe:
Windows 7 Installation auf SSD nicht möglich (Windows kann nicht auf diesen Datenträger installiert werden ...) Hänger bei Verwendung einer SSD	Aggressive LPM Support im BIOS/UEFI deaktivieren!
An-Aus-An BUG (PC startet, geht wieder aus und strartet erneut)	Problematik wird auch hier besprochen: ASUS HWLUXX Supportforum Zitat: Doktor[ASUS] Bei diesem Verhalten geht es einzig und alleine um Energieersparnis. Es ist nicht mehr so wie ihr es vielleicht von früher kennt, wo Controller im BIOS nur Software seitig deaktiviert wurden. Bei diesem Board kommt ein komplett neues Design zum Einsatz welches es ermöglicht die komplette Baugruppe elektrisch zu deaktivieren. Um den entsprechenden Status zu erzielen wird ein erneuter Start des Systems benötigt. Das mag im ersten Moment ungewohnt wirken, hat aber keinen negativen Einfluss auf das restliche System. Wir haben aber ein Auge auf das Thema und werden euer Feedback mit einfließen lassen. It´s not a bug it´s a Feature! Wer dieses Verhalten nicht möchte sollte einfach alles aktiviert lassen... Zum Vergrößern anklicken.... Zum Vergrößern anklicken....

Prozessor / Sockel	Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Unterstützt Intel® 22 nm-Prozessoren Unterstützt die Intel® Turbo Boost-Technologie 2.0 Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.
Chipsatz	Intel® Z87
Arbeitsspeicher	4 x DIMM, Max. 32GB, DDR3 3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel-Speicherarchitektur Unterstützt Intel® Extreme Memory Profile (XMP) Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig. Eine Liste freigegebener Speichermodule finden Sie hier: QVL Liste
Thunderbolt	VGA output support Data transfer rate up to 10 Gbps Daisy-chain up to 12 Thunderbolt devices
Grafik	Integrierter Grafikprozessor Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort 1.2 /Mini DisplayPort Schnittstellen *[SUP]1[/SUP] Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz Supports Mini DisplayPort with max. resolution 4096 x 2160 @ 24 Hz / 3840 x 2160 @ 60 Hz Maximaler geteilter Speicher von 1024 MB Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™ Supports up to 3 displays simultaneously
Multi-GPU-Unterstützung	Supports NVIDIA® Quad-GPU SLI™ Technology *[SUP]2[/SUP] Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie Supports AMD 3-Way CrossFireX™ Technology
Erweiterungsschächte	3x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) 4 x PCIe 2.0 x1
Speichersystem	Intel® Z87 chipset : 6 x SATA 6Gb/s-Schnittstellen, yellow Unterstützen RAID 0, 1, 5, 10 Supports Intel® Dynamic Storage Accelerator, Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology [SUP]3[/SUP] ASMedia® ASM1061 controller :* *[SUP]4[/SUP] 4 x SATA 6Gb/s-Schnittstellen, dark brown
LAN	Intel® I217V, 1 x Gigabit LAN Controller(s) Realtek® 8111GR, 1 x Gigabit LAN Controller(s) Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Wireless Data Network	Wi-Fi 802.11a/b/g/n/ac *[SUP]5[/SUP] Supports dual band frequency 2.4/5 GHz
Bluetooth	Bluetooth V4.0 Bluetooth V3.0+HS
Audio	Realtek® ALC1150 8-Kanal High Definition Audio CODEC Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
USB-Schnittstellen	Intel® Z87 chipset : 4 x USB 3.0/2.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern) Intel® Z87 chipset : 8 x USB 2.0/1.1 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern) ASMedia® USB 3.0 controller : 4 x USB 3.0/2.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Besondere Features	ASUS Dual Intelligent Processors Technologie 4 with 4-Way Optimization : ASUS 5X PROTECTION : ASUS DIGI+ VRM - 16 Phase digital power design ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention ASUS ESD Guards - Enhanced ESD protection ASUS All 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU : EPU EPU switch ASUS Digital Power Design : Industry leading Digital 16 Phase CPU Power Design Industry leading Digital 2 Phase DRAM Power Design ASUS DIGI+ VRM Utility CPU Power Utility DRAM Power Utility ASUS Wi-Fi GO! Wi-Fi GO! Function: Cloud GO!, DLNA Media Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems ASUS Exclusive Features : - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche - Onboard Button : Power/Reset - Front Panel USB 3.0 Support - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-pipe solution - ASUS Fan Xpert 2 ASUS EZ DIY : - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - Multi-language BIOS 100% extrem hochwertige Kondensatoren aus leitfähigen Polymeren ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall)
Anschlüsse (Rückseite)	2 x Thunderbolt port(s) 1 x HDMI 2 x LAN (RJ45) Schnittstelle 6 x USB 3.0 (blau) 4 x USB 2.0 1 x S/PDIF-Ausgang (optisch) 6 x Audio-Anschlüsse 1 x USB BIOS Flashback Button(s) 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.0/3.0+HS)
interne Anschlüsse	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 10 x SATA 6Gb/s-Schnittstellen 1 x TPM header 1 x Prozessorlüfteranschluss (1 x 4 -pin) 4 x Gehäuselüfteranschlüsse (4 x 4 -pin) 1 x 24-Pin EATX Netzanschluss 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x 8-Pin ATX 12V Netzanschluss 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x MemOK!-Taste 1 x TPU-Taste 1 x EPU-Taste 1 x System panel(s) (Q-Connector) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS button(s)
Zubehör	User's manual ASUS Q-Shield 6 x SATA 6Gb/s-Kabel 1 x NFC EXPRESS box with 2 extra USB 3.0 ports + NFC EXPRESS tag + ASUS NFC EXPRESS utility 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant) 1 x SLI bridge(s) 1 x Q-connector(s) (2 in 1)
BIOS	64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information
Verwaltung	WfM 2.0, DMI 2.7, WOL by PME, PXE
Support CD	Drivers ASUS Utilities EZ Update Anti-virus software (OEM version)
Formfaktor	ATX Form Factor 12 " x 9.6 " ( 30.5 cm x 24.4 cm )
Anmerkung	1: 1-1 Both ports are from Intel® DSL4510 Thunderbolt™ Controller 1-2 DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displays 2: With 2 PCIex16 graphics card. 3: Supports on Intel® Core™ processor family 4: These SATA ports are for data hard drivers only. ATAPI devices are not supported. *5: The Wi-Fi standard of 802.11ac will be restricted by countries' regulations. Wi-Fi 802.11ac feature will be supported under the complete 11ac eco-system environment.

Prozessor / Sockel	Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Unterstützt Intel® 22 nm-Prozessoren Unterstützt die Intel® Turbo Boost-Technologie 2.0 Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.
Chipsatz	Intel® Z87
Arbeitsspeicher	4 x DIMM, Max. 32GB, DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel-Speicherarchitektur Unterstützt Intel® Extreme Memory Profile (XMP) Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig. Eine Liste freigegebener Speichermodule finden Sie hier: QVL Liste
Thunderbolt	VGA output support Data transfer rate up to 20 Gbps Daisy-chain up to 12 Thunderbolt devices
Grafik	Integrated Graphics Processor Multi-VGA output support : HDMI/Dual Thunderbolt™ 2 ports Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz Supports Thunderbolt™ 2 Interface with max. resolution 4096 x2160 @24 Hz / 3840 x 2160 @ 60 Hz Maximum shared memory of 1024 MB Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™ Supports up to 3 displays simultaneously
Multi-GPU-Unterstützung	Supports NVIDIA® Quad-GPU SLI™ Technology *[SUP]2[/SUP] Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie Supports AMD 3-Way CrossFireX™ Technology
Erweiterungsschächte	3x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) 4 x PCIe 2.0 x1
Speichersystem	Intel® Z87 chipset : 6 x SATA 6Gb/s-Schnittstellen, yellow Unterstützen RAID 0, 1, 5, 10 Supports Intel® Dynamic Storage Accelerator, Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology [SUP]3[/SUP] ASMedia® ASM1061 controller :* *[SUP]4[/SUP] 4 x SATA 6Gb/s-Schnittstellen, dark brown
LAN	Intel® I217V, 1 x Gigabit LAN Controller(s) Realtek® 8111GR, 1 x Gigabit LAN Controller(s) Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Wireless Data Network	Wi-Fi 802.11a/b/g/n/ac *[SUP]5[/SUP] Supports dual band frequency 2.4/5 GHz
Bluetooth	Bluetooth V4.0 Bluetooth V3.0+HS
Audio	Realtek® ALC1150 8-Kanal High Definition Audio CODEC Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
USB-Schnittstellen	Intel® Z87 chipset : 4 x USB 3.0/2.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern) Intel® Z87 chipset : 8 x USB 2.0/1.1 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern) ASMedia® USB 3.0 controller : 4 x USB 3.0/2.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Besondere Features	ASUS Dual Intelligent Processors Technologie 4 with 4-Way Optimization : ASUS 5X PROTECTION : ASUS DIGI+ VRM - 16 Phase digital power design ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention ASUS ESD Guards - Enhanced ESD protection ASUS All 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU : EPU EPU switch ASUS Digital Power Design : Industry leading Digital 16 Phase CPU Power Design Industry leading Digital 2 Phase DRAM Power Design ASUS DIGI+ VRM Utility CPU Power Utility DRAM Power Utility ASUS Wi-Fi GO! Wi-Fi GO! Function: Cloud GO!, DLNA Media Hub, Smart Sensor Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode Wi-Fi GO! & NFC Remote for portable Smartphone/Tablet, supporting iOS & Android systems ASUS Exclusive Features : - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche - Onboard Button : Power/Reset - Front Panel USB 3.0 Support - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-pipe solution - ASUS Fan Xpert 2 ASUS EZ DIY : - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - Multi-language BIOS 100% extrem hochwertige Kondensatoren aus leitfähigen Polymeren ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall)
Anschlüsse (Rückseite)	2 x Thunderbolt 2 Port(s) 1 x HDMI 2 x LAN (RJ45) Schnittstelle 6 x USB 3.0 (blau) 4 x USB 2.0 1 x S/PDIF-Ausgang (optisch) 6 x Audio-Anschlüsse 1 x USB BIOS Flashback Button(s) 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.0/3.0+HS)
interne Anschlüsse	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 10 x SATA 6Gb/s-Schnittstellen 1 x TPM header 1 x Prozessorlüfteranschluss (1 x 4 -pin) 4 x Gehäuselüfteranschlüsse (4 x 4 -pin) 1 x 24-Pin EATX Netzanschluss 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x 8-Pin ATX 12V Netzanschluss 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x MemOK!-Taste 1 x TPU-Taste 1 x EPU-Taste 1 x System panel(s) (Q-Connector) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS button(s)
Zubehör	User's manual ASUS Q-Shield 6 x SATA 6Gb/s-Kabel 1 x NFC EXPRESS box with 2 extra USB 3.0 ports + NFC EXPRESS tag + ASUS NFC EXPRESS utility 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant) 1 x SLI bridge(s) 1 x Q-connector(s) (2 in 1)
BIOS	64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information
Verwaltung	WfM 2.0, DMI 2.7, WOL by PME, PXE
Support CD	Drivers ASUS Utilities EZ Update Anti-virus software (OEM version)
Formfaktor	ATX Form Factor 12 " x 9.6 " ( 30.5 cm x 24.4 cm )
Anmerkung	1: 1-1 Both ports are from Intel® DSL5520 Thunderbolt™ 2 Controller 1-2 DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displays 2: With 2 PCIex16 graphics card. 3: Supports on Intel® Core™ processor family 4: These SATA ports are for data hard drivers only. ATAPI devices are not supported. *5: The Wi-Fi standard of 802.11ac will be restricted by countries' regulations. Wi-Fi 802.11ac feature will be supported under the complete 11ac eco-system environment.
