[Guide] Biege-How-To für Acryl- und PETG-Rohre

  • Ersteller Gelöschtes Mitglied 74851
  • Erstellt am
Du meinst, es hat sich ein klein wenig zurückgebogen bzw. gestreckt? Das ist normal. Ob's am Acryl selbst oder der Silikonschnur liegt weiß ich nicht und ist auch müßig zu spekulieren, weil es eben passiert. Ich biege immer ein paar ° weiter und halte es dann in Position, bis es soweit abgekühlt ist, dass das Material nicht mehr weich ist. Lässt man es dann los, kommt es in den gewünschten Winkel. Übungssache, aber irgendwann hat man es drin.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Meine Versuche3 und 4 haben schlechter geklappt als Versuch2: Klick

Danach habe ich mir gestern einige Gedanken gemacht, wie ich weiter mache.
Zum einen hab ich Teile bestellt um die erste Version zu modifizieren. Zum anderen hab ich aber auch drüber nachgedacht,
wie ich Version 2.0 verbessern könnte, damit ich nicht warten muss, bis die Teile zu Modifikation von V1 da sind.

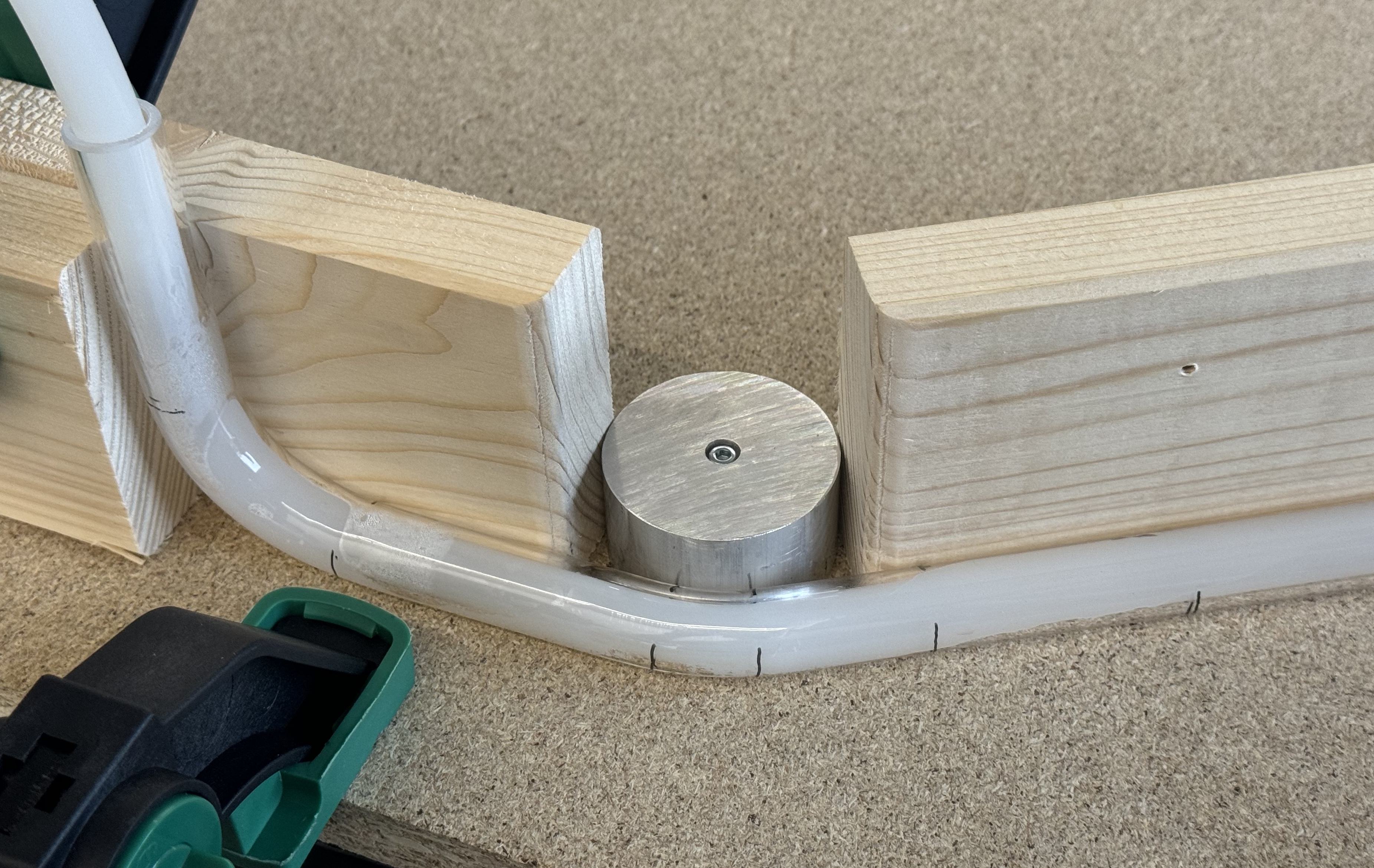

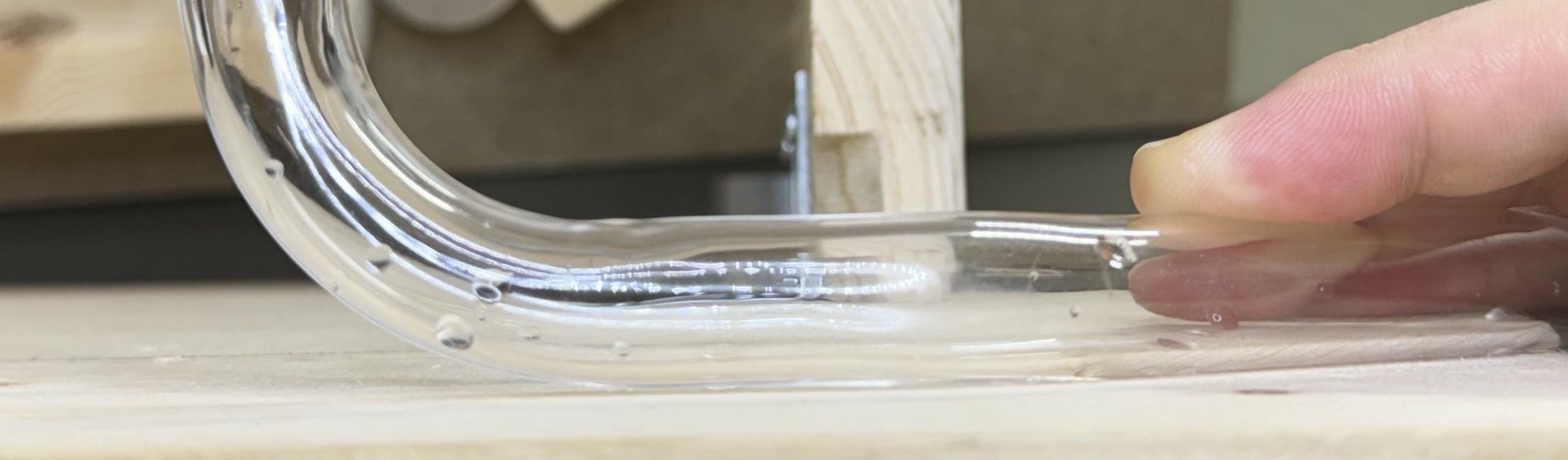

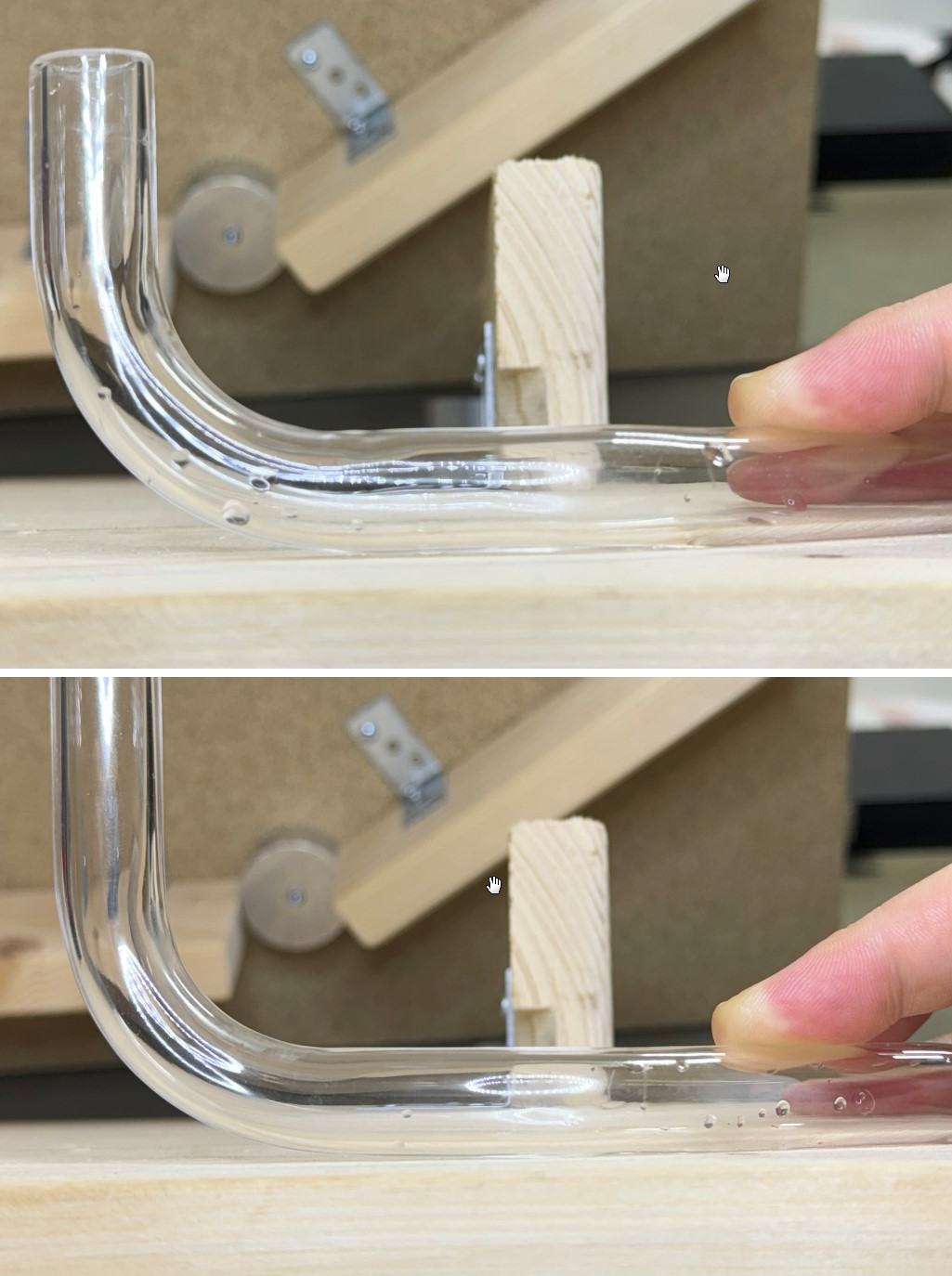

Dabei ist mir eine Idee gekommen, wie ich das mit dem Knick am Beginn der Rundung verringern oder ganz vermeiden könnte.

Ich hab mir dann wegen der angesprochenen Ungedul direkt heute morgen (aktuell hab ich immer nur ca. 1 Std vor der Arbeit Zeit dafür) Version 2.0 nochmal angesehen und dabei einen Fehler meinerseits entdeckt:

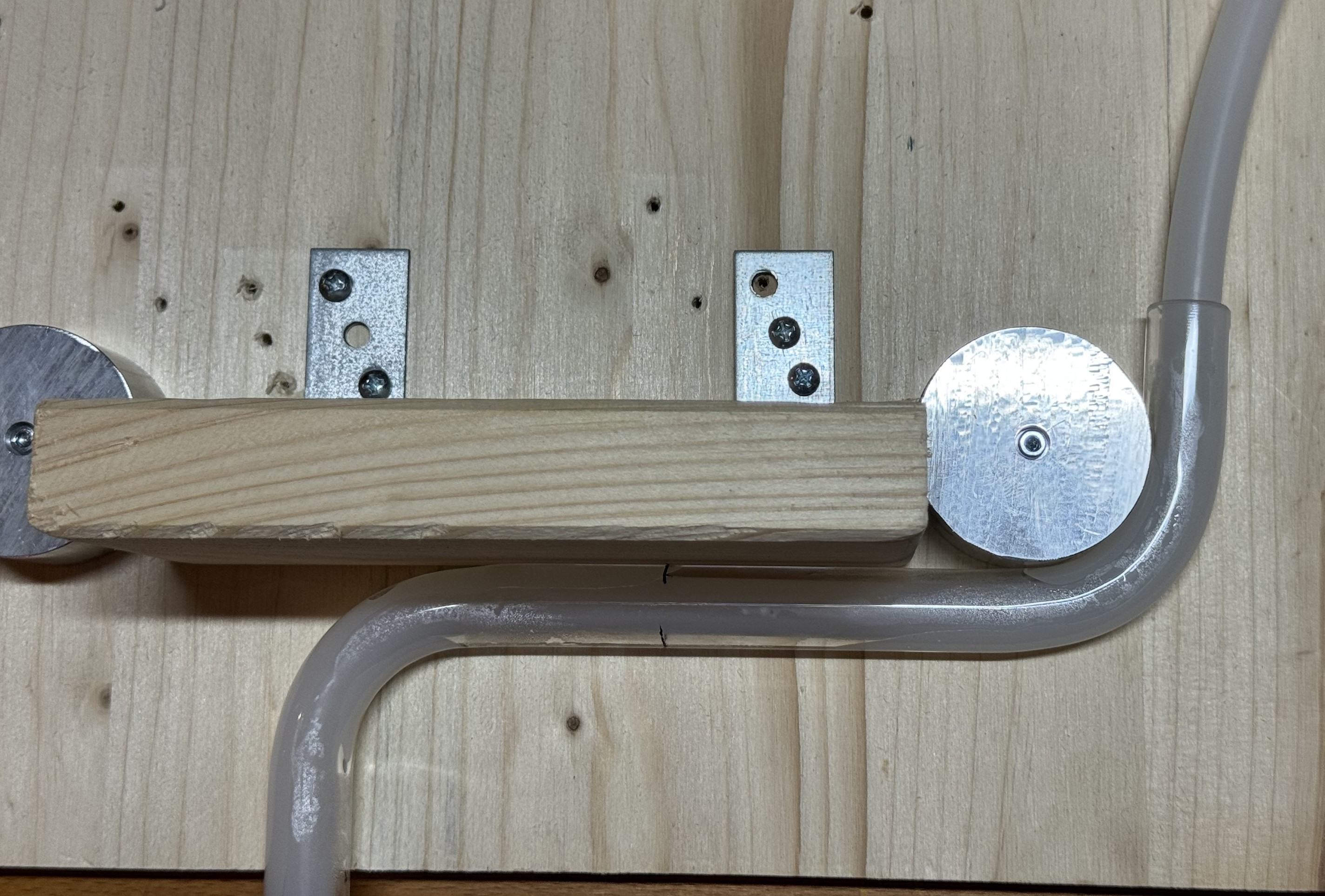

Nach dem Lösen des Kantholzes und des Neuansetzes von diesem Holz ist mir aufgefallen, dass die Löcher der Befestigungsschrauben nicht symmetrisch in den Bohrungen der Winkel sind.
Dadurch dürfte das Holz so in dieser Art montiert gewesen sein:

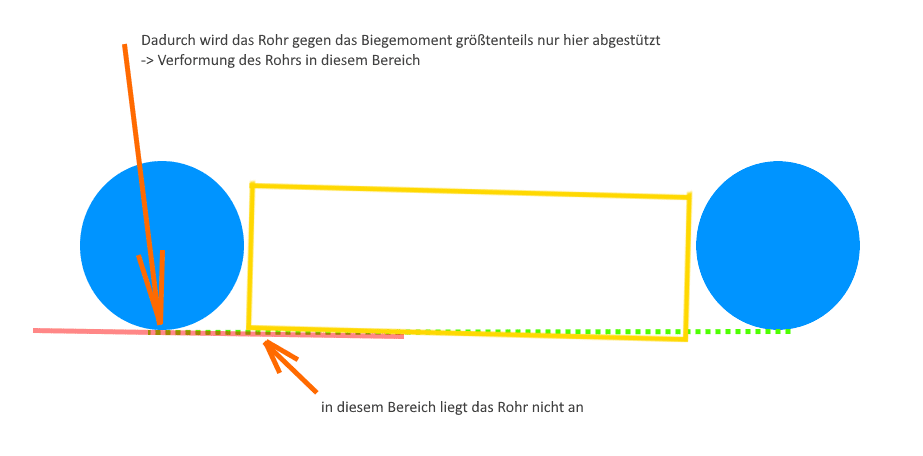

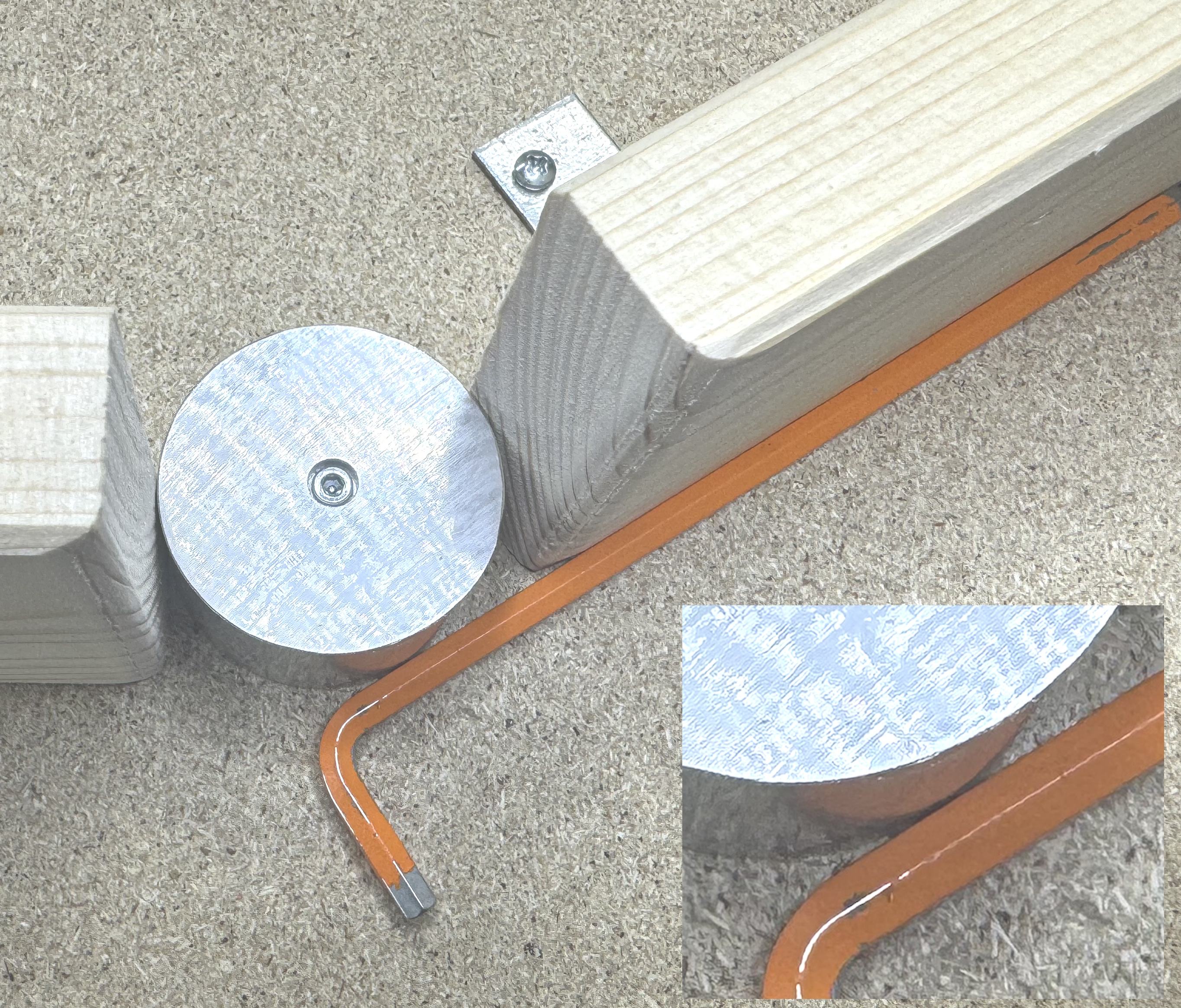

Erläuterung Montagefehler Version2.0.png

Meine Gedanken dazu, wie sich das auswirkt, hab ich direkt ins Bild geschrieben.

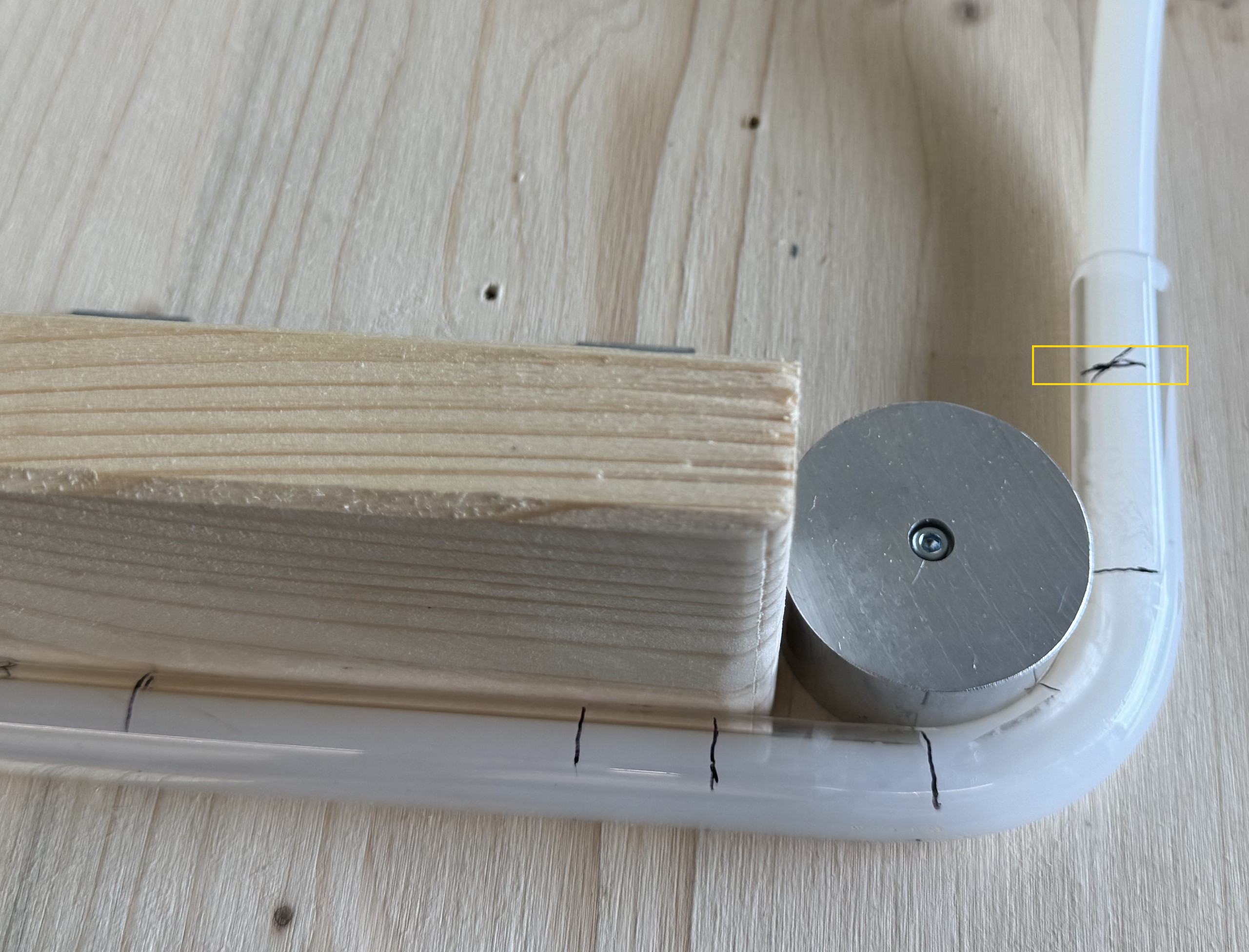

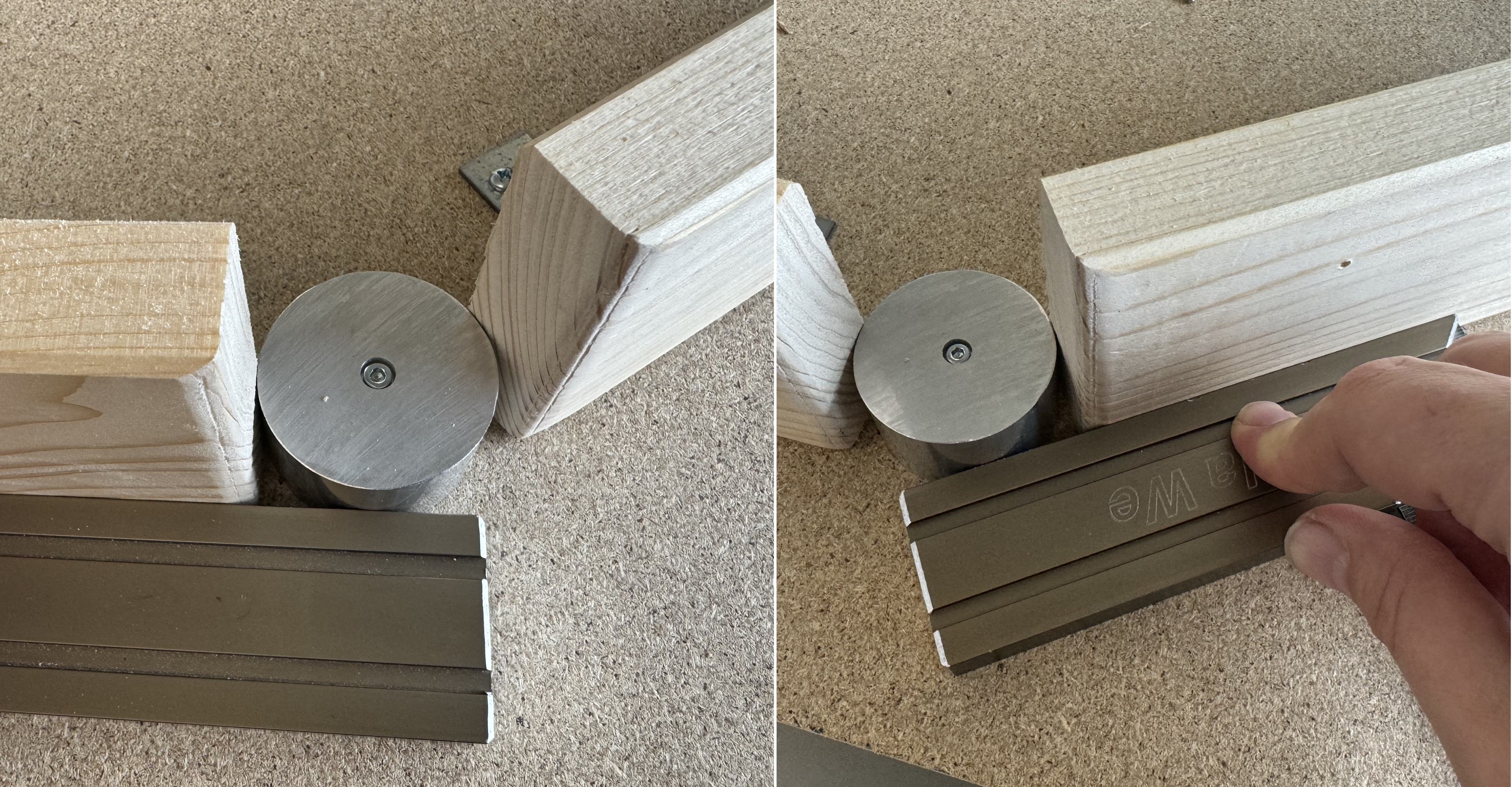

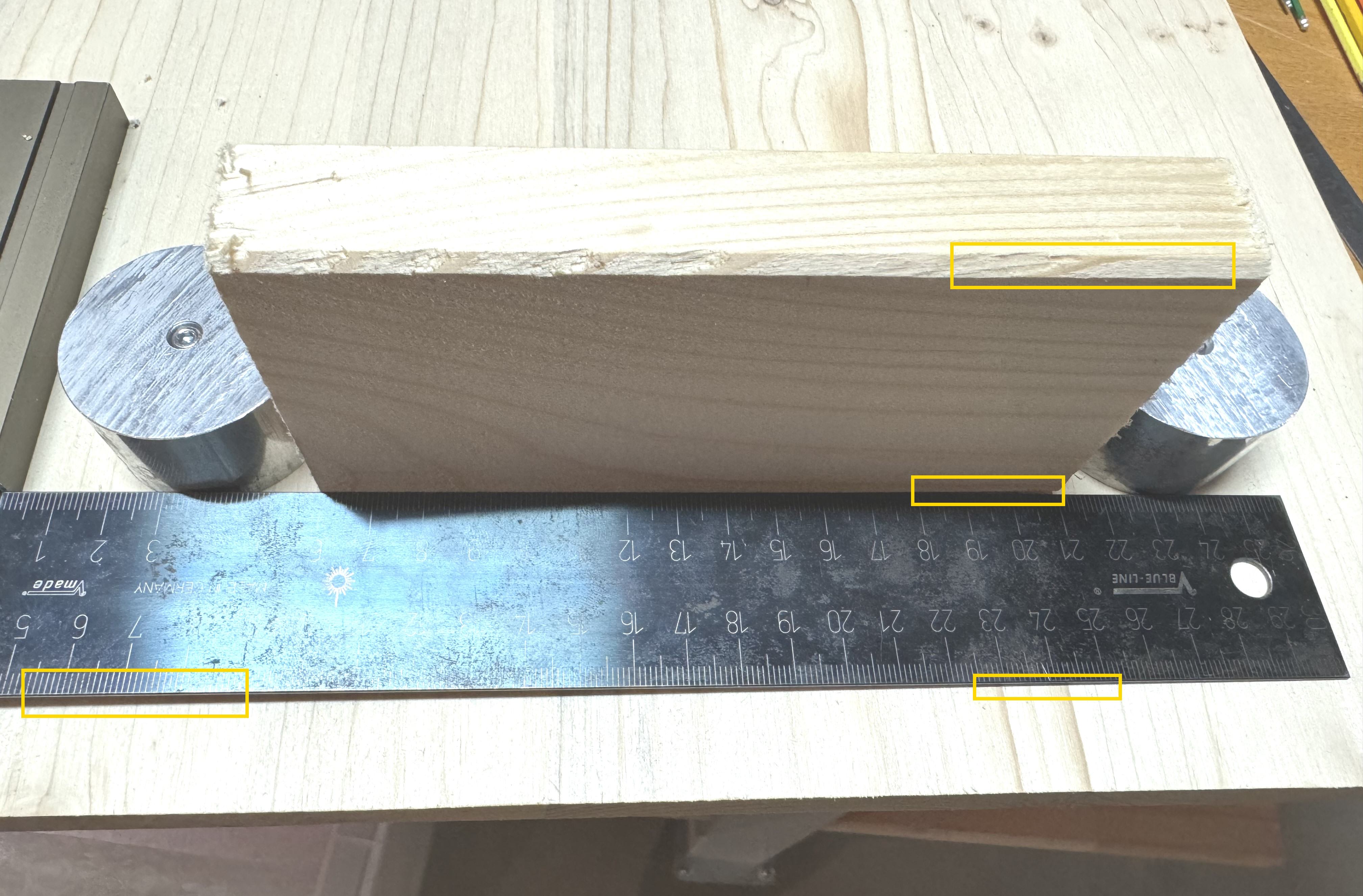

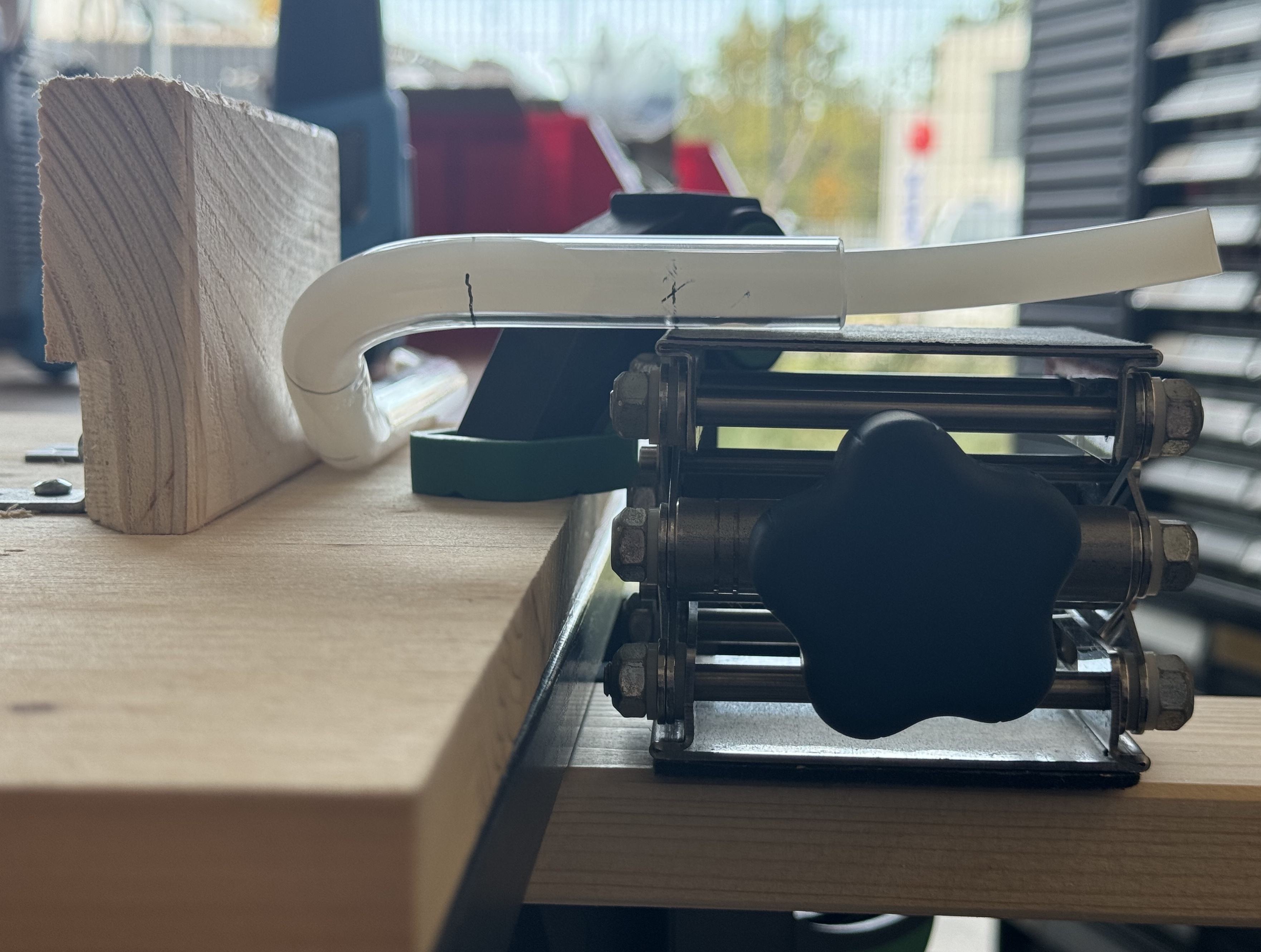

Ich hab mir dann noch überlegt, wie es dazu gekommen sein könnte. Da scheint es mir plausibel, dass das Kantholz wegen der 45°-Fasen und der geringen Dicke des Winkels auf der einen Seite über dem Winkel gelegen hat:
IMG_3211 Ausschnitt.jpg

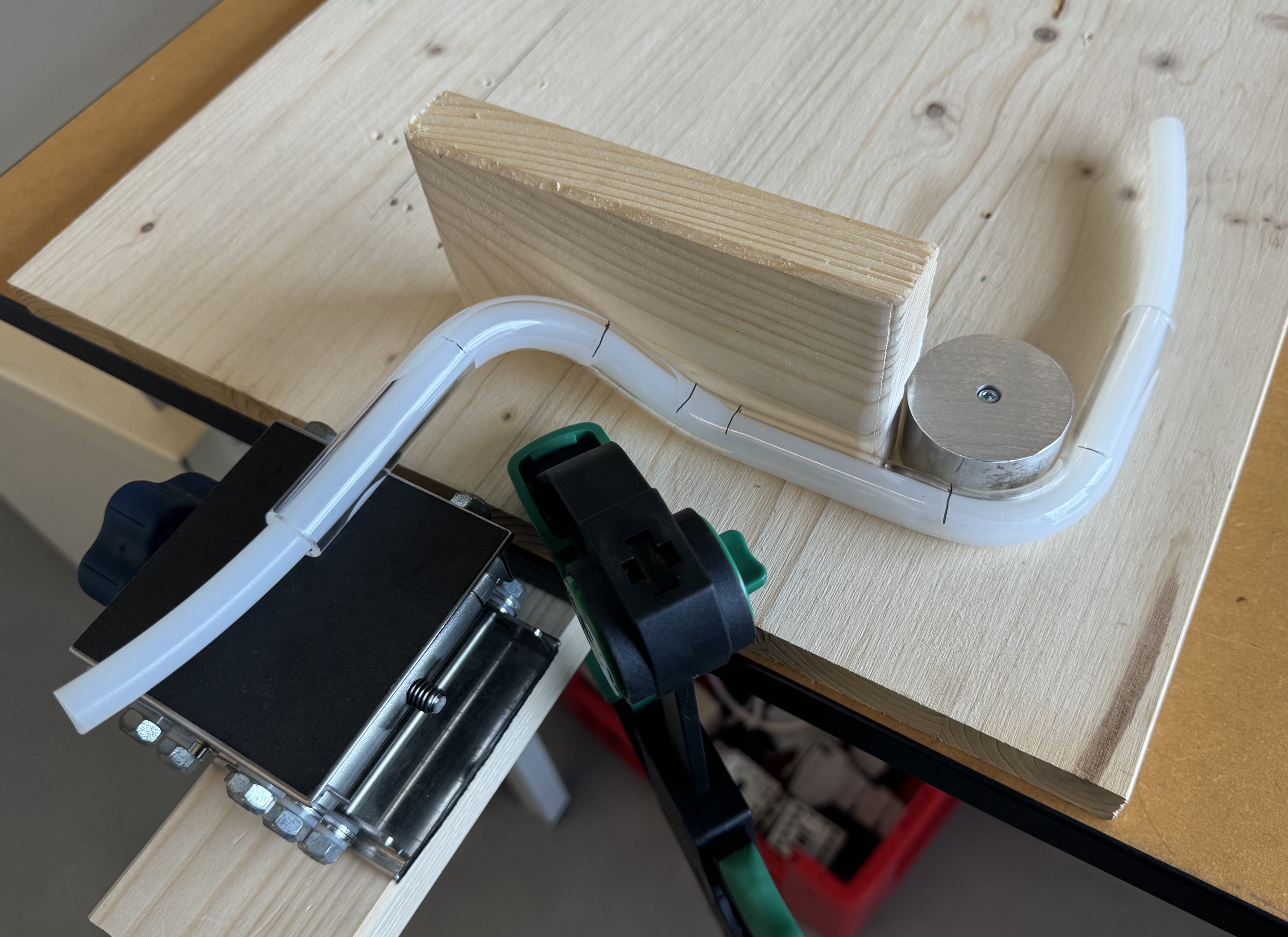

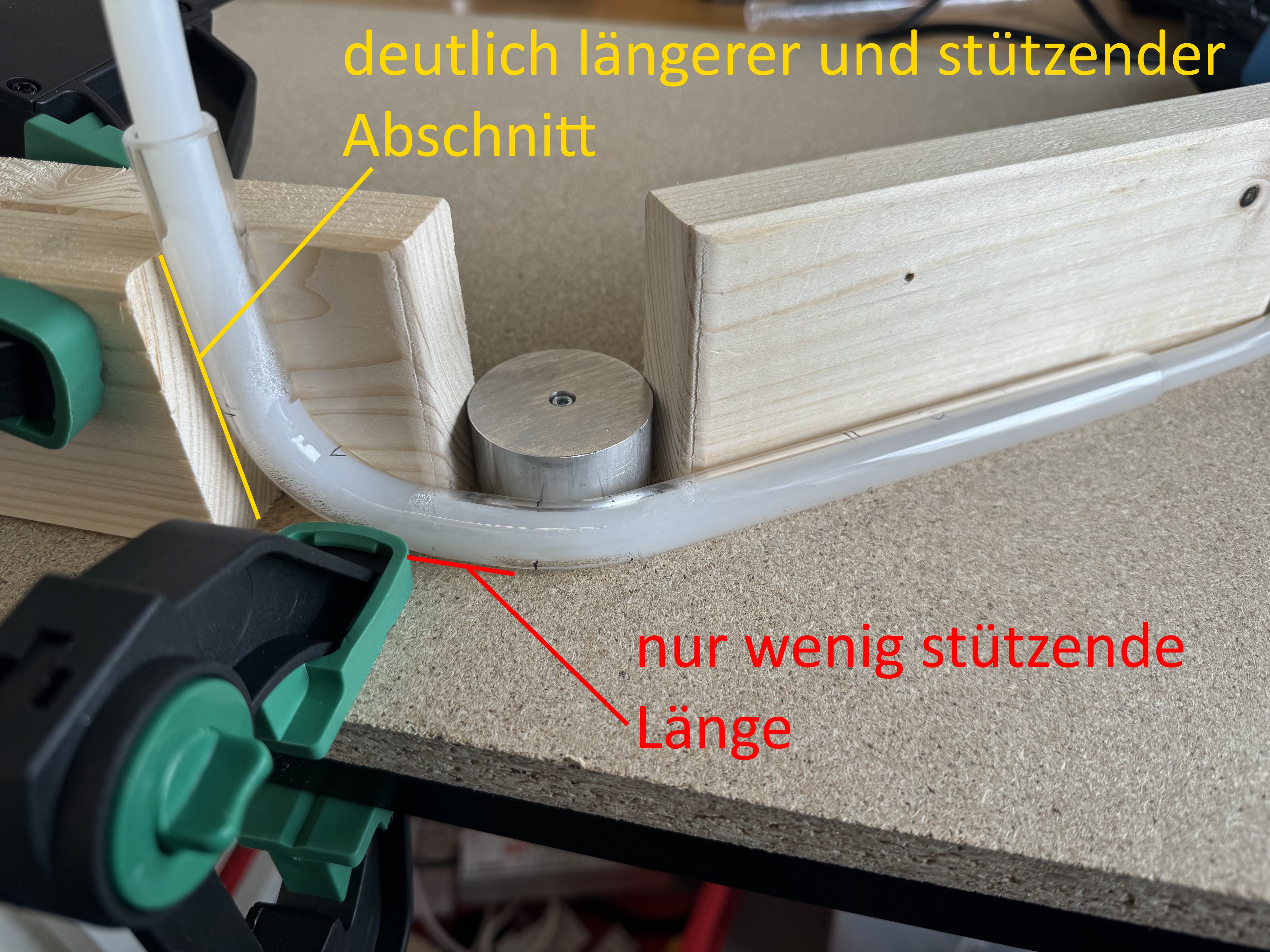

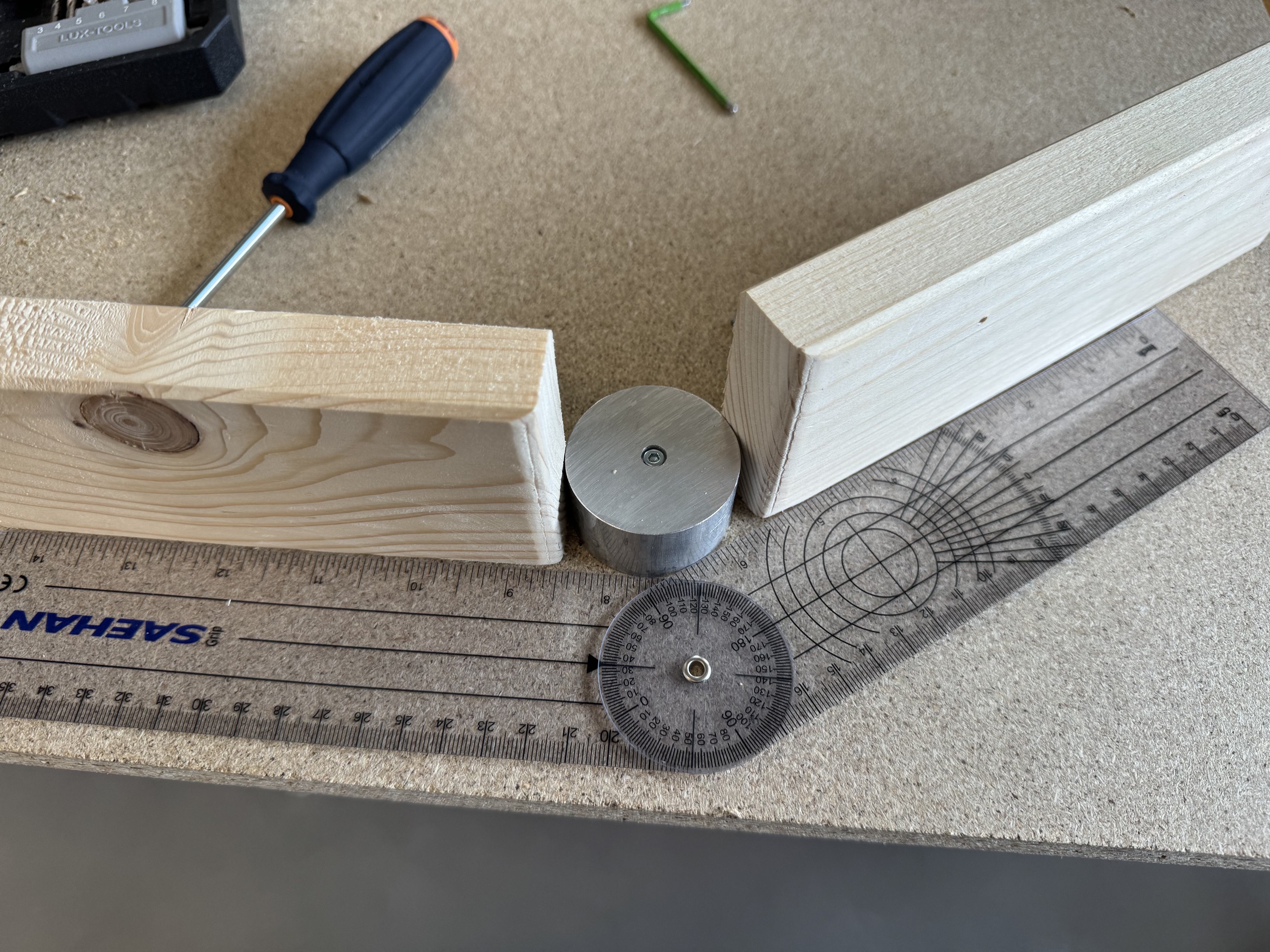

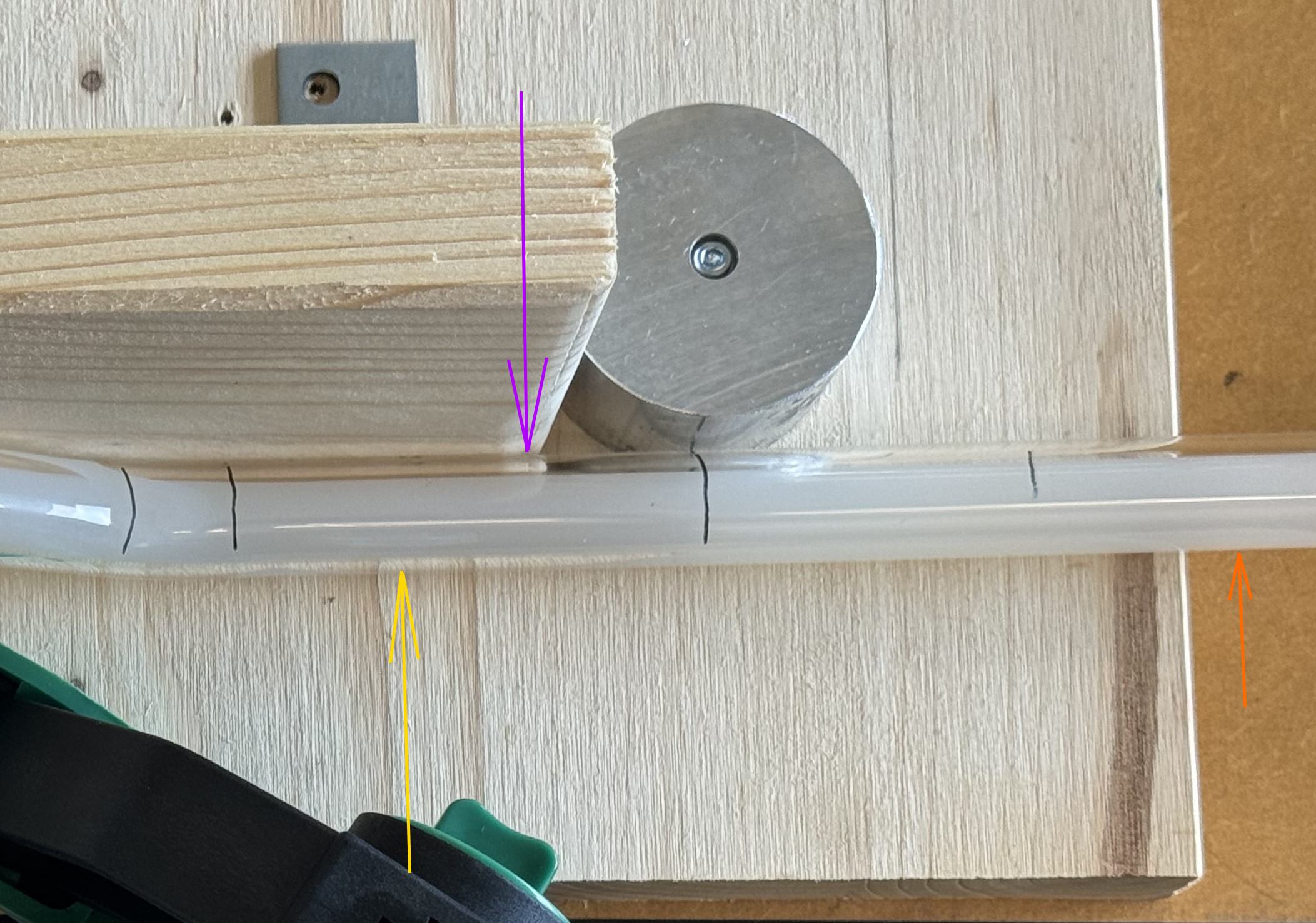

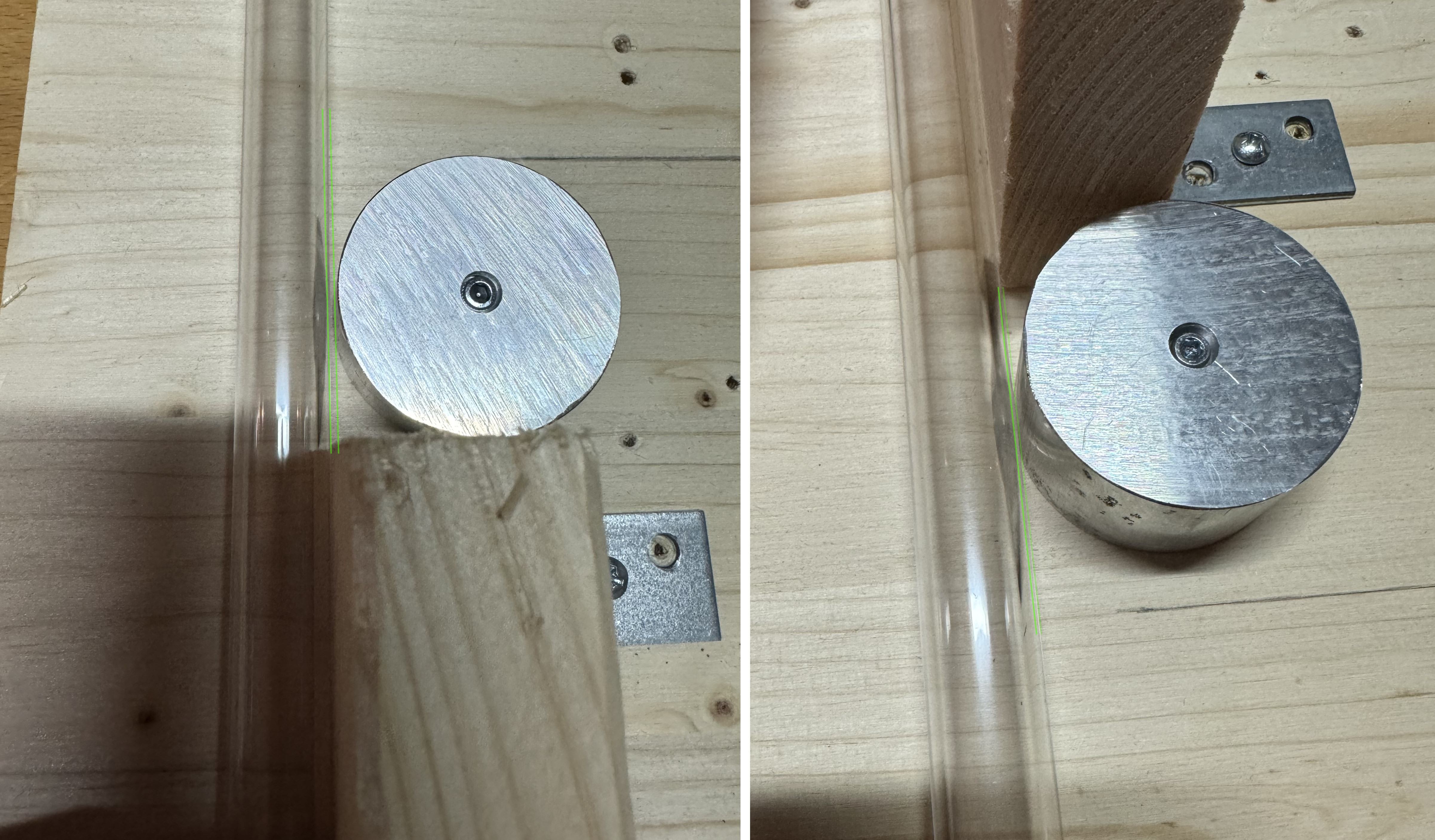

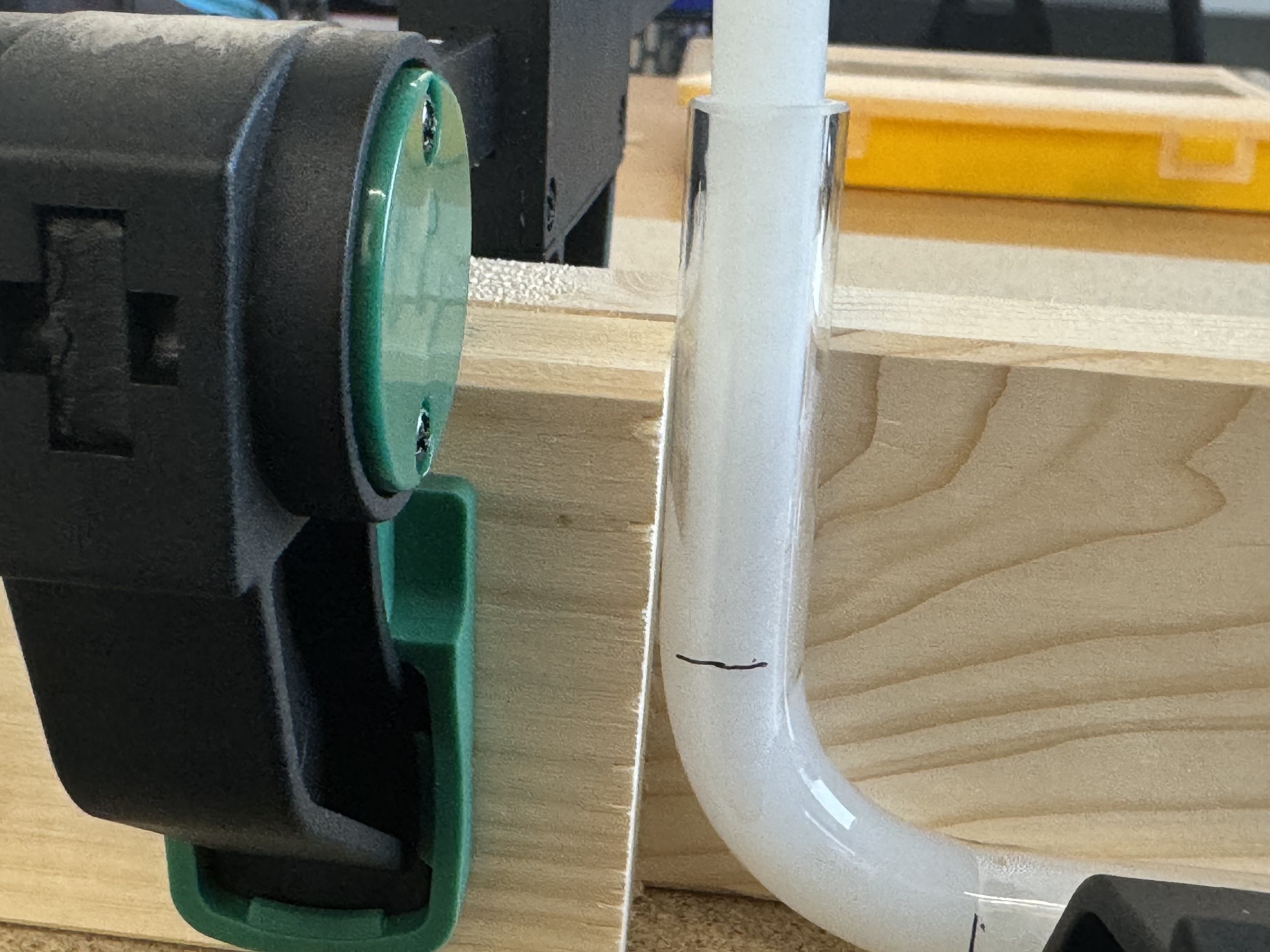

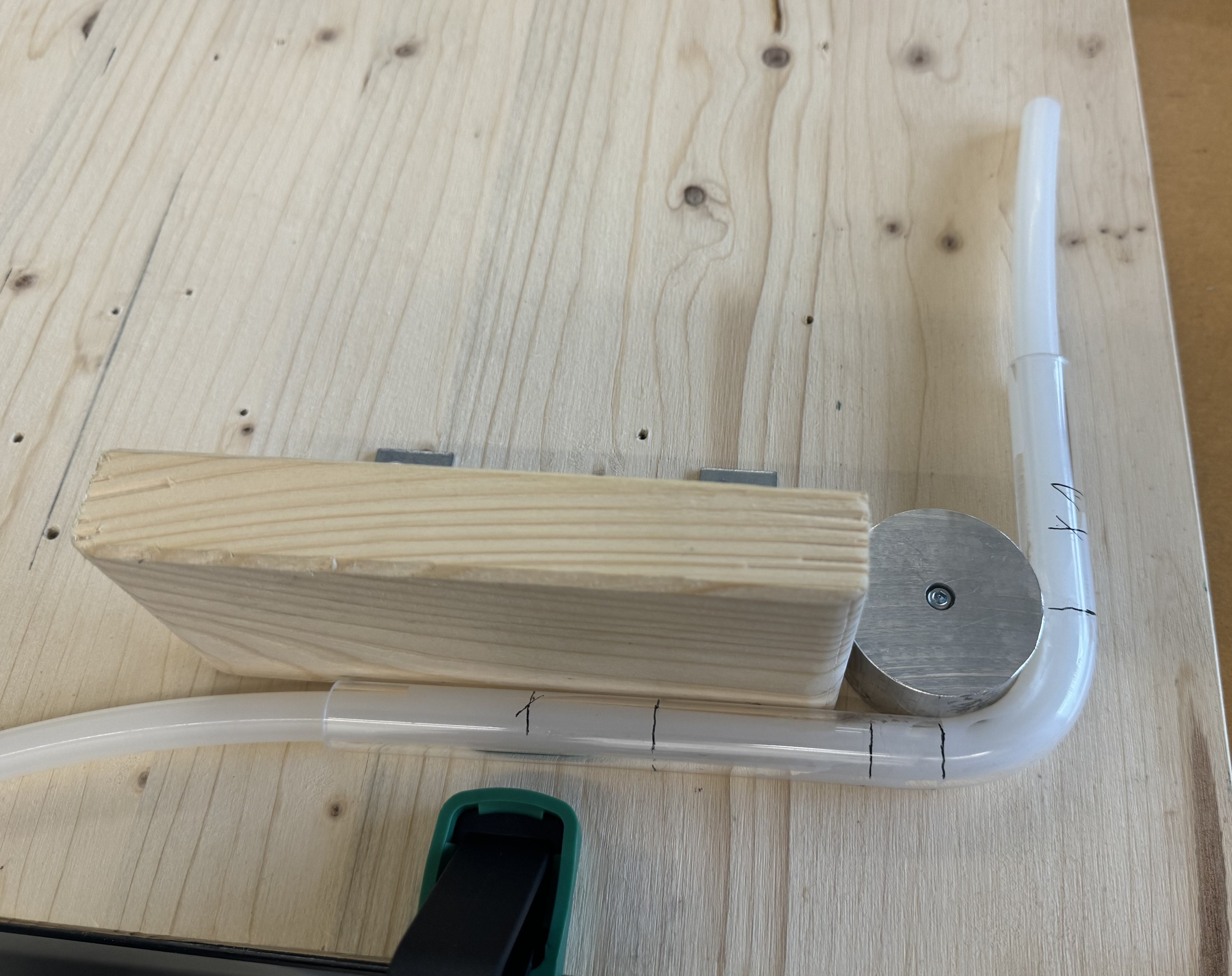

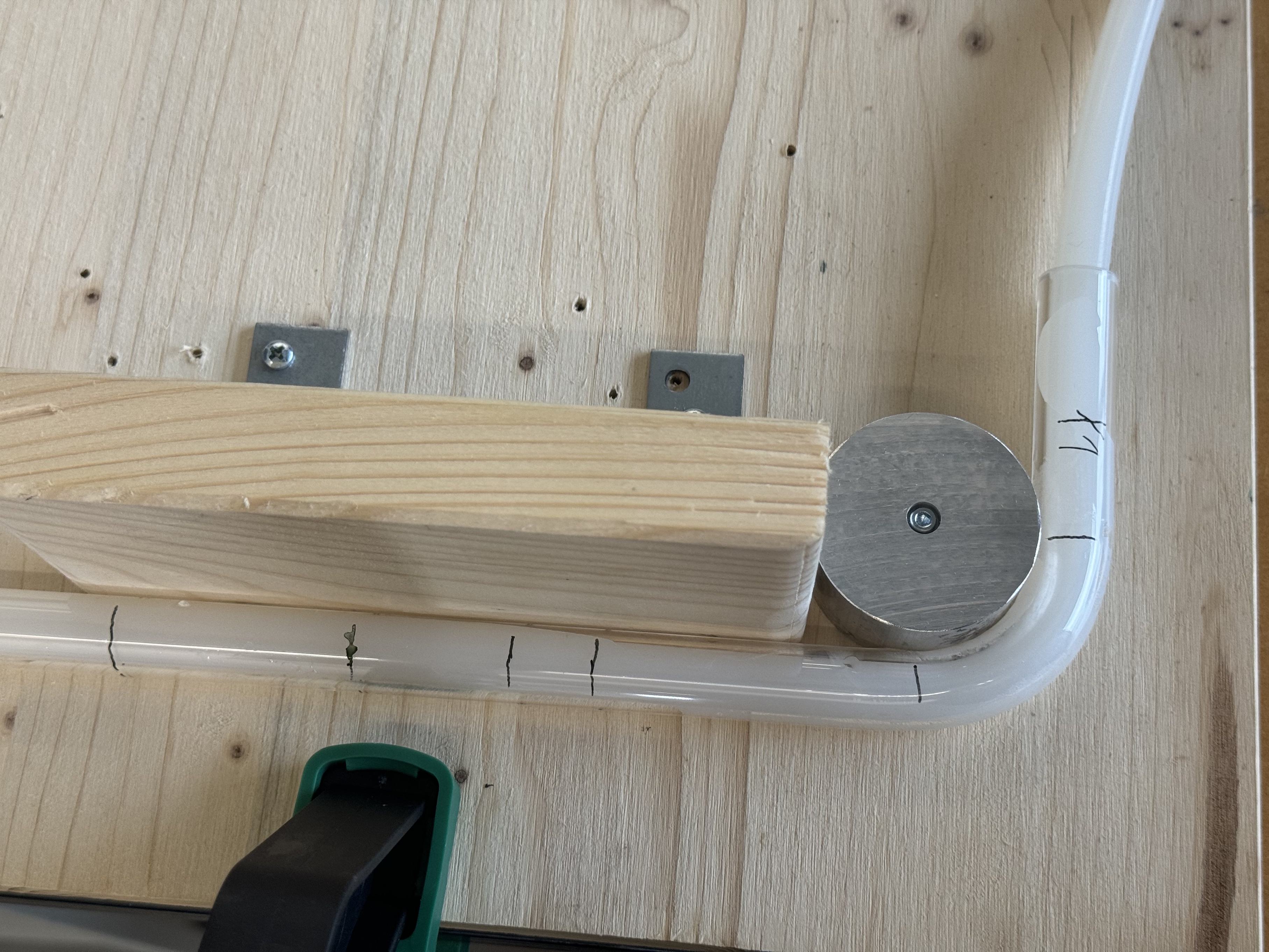

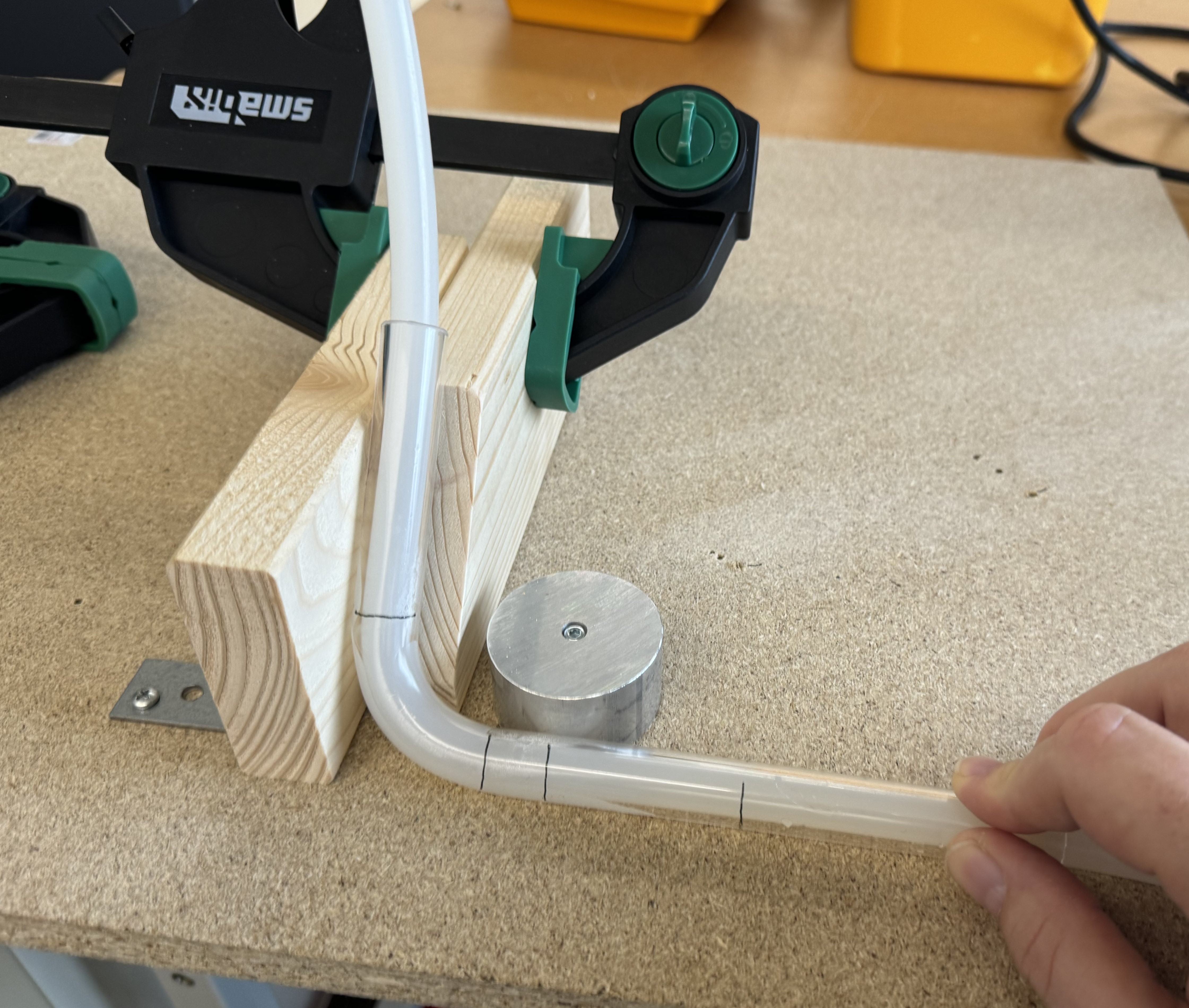

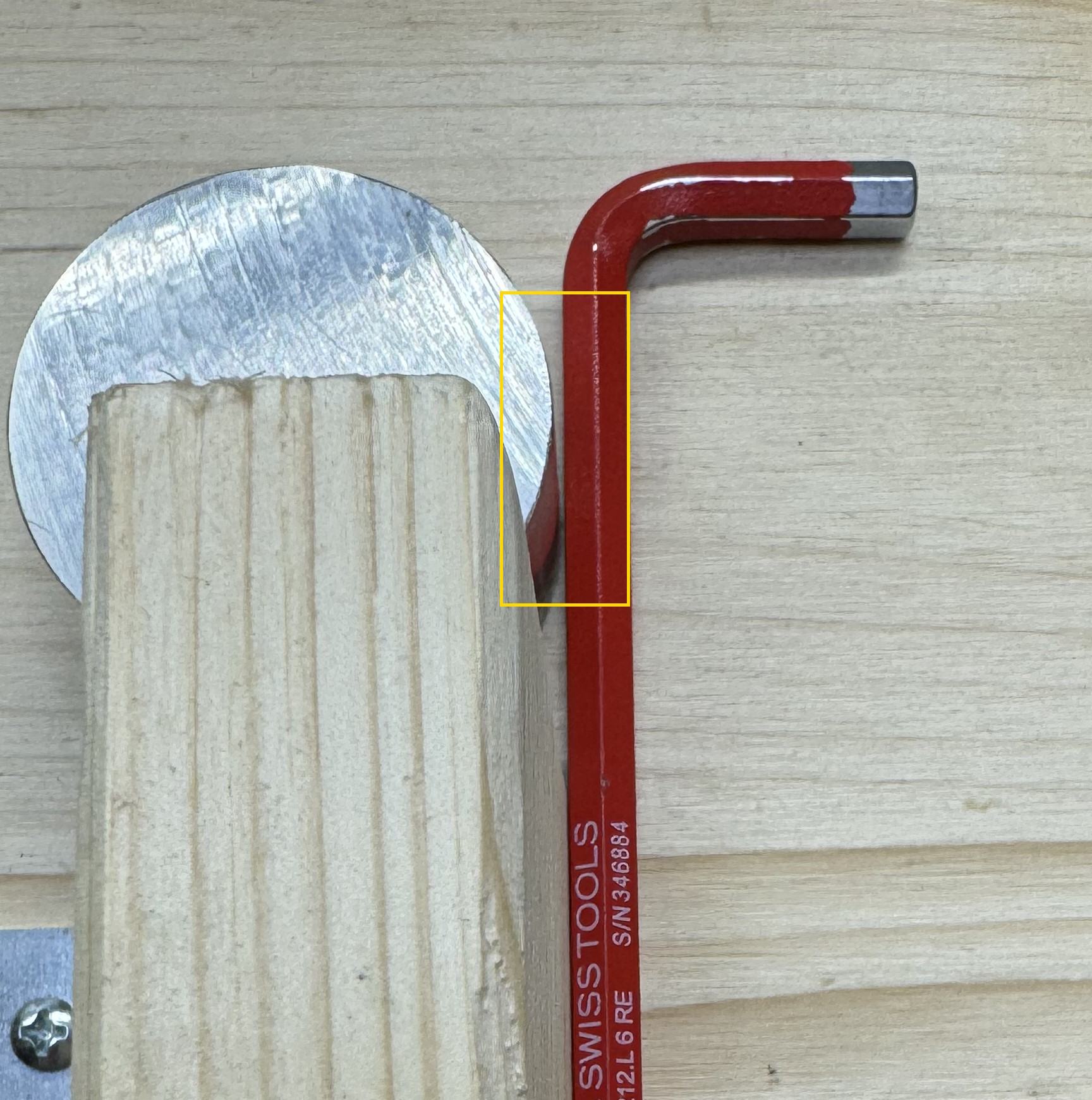

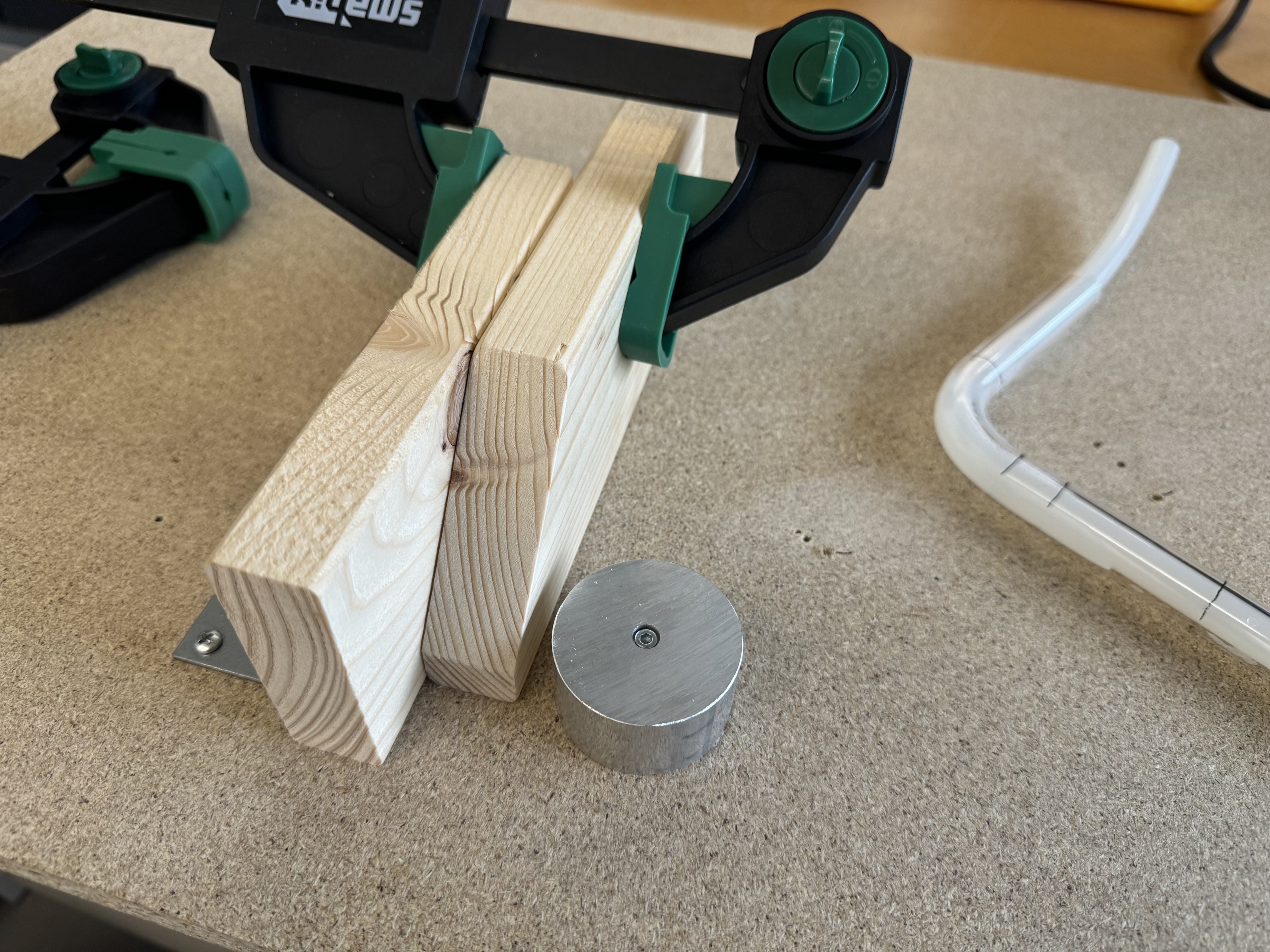

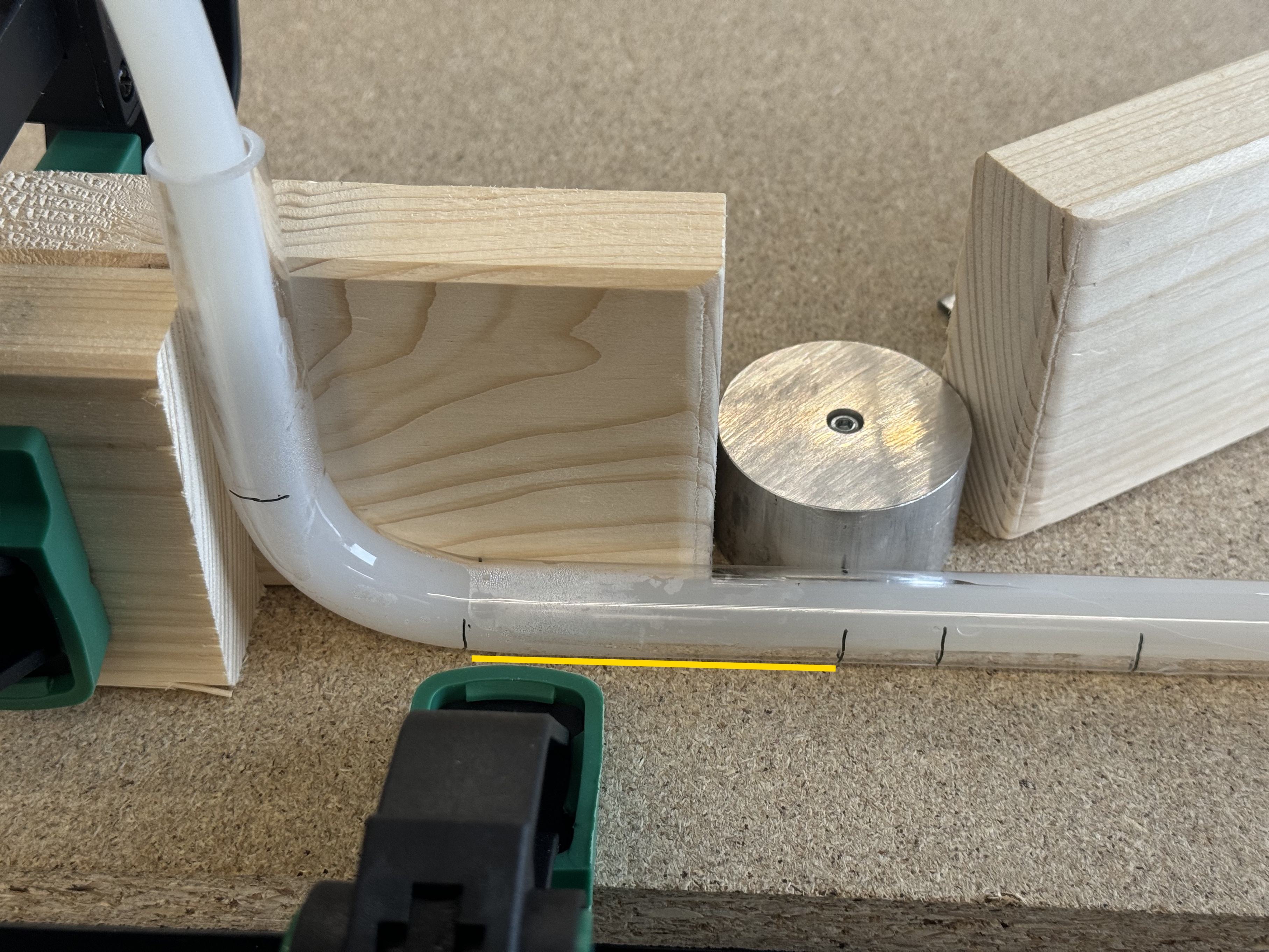

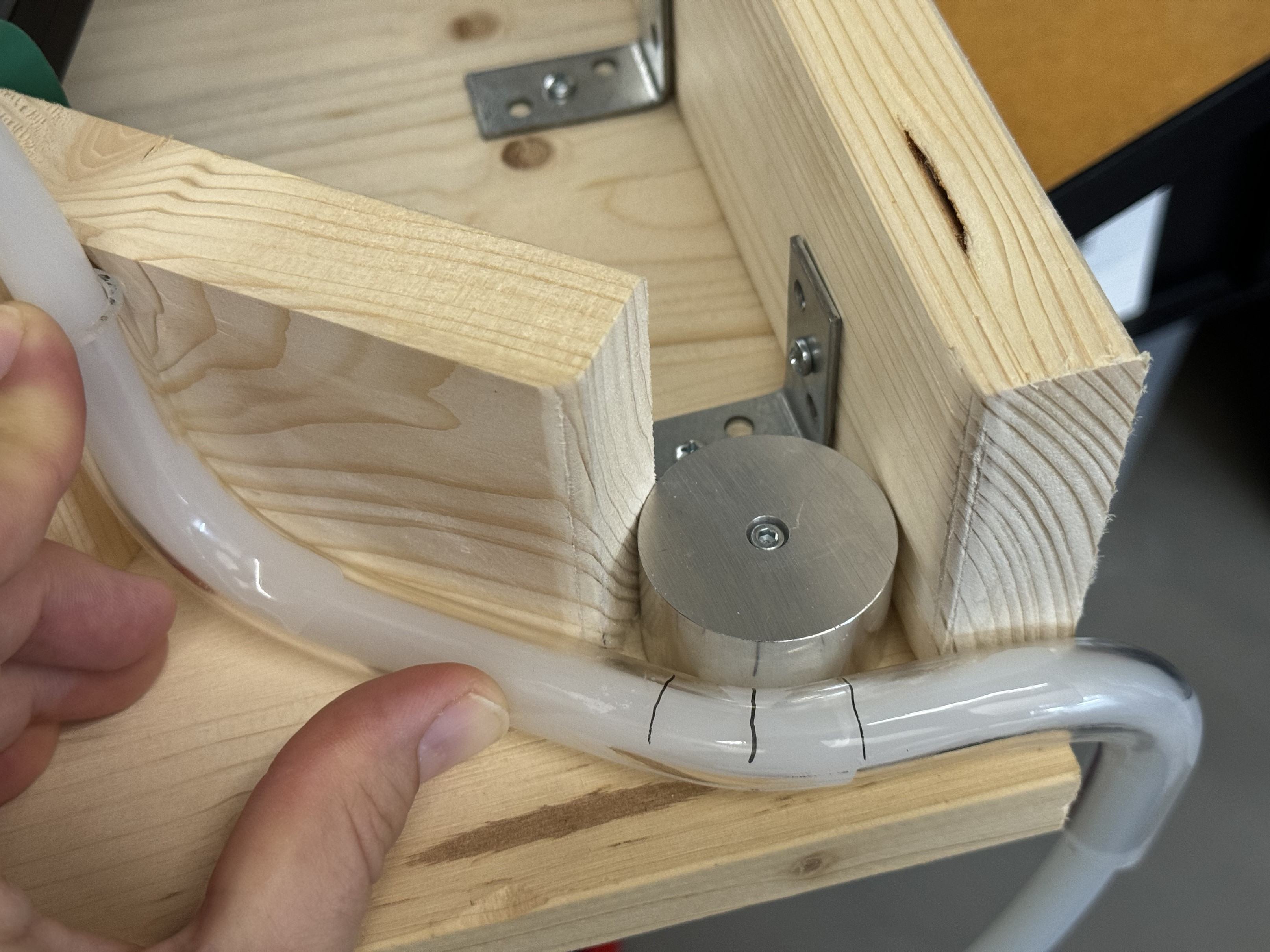

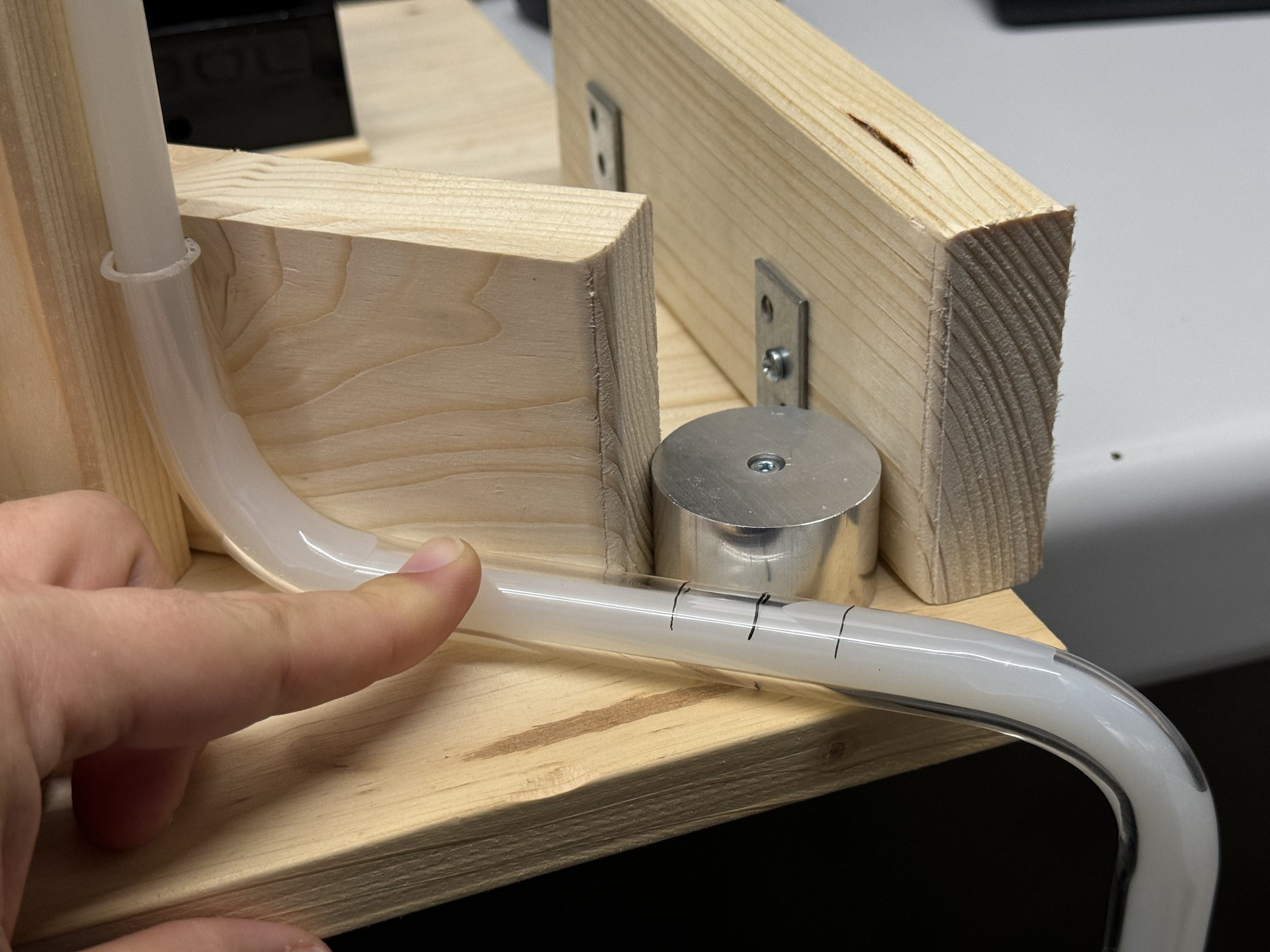

Ich habe dann stattdessen ein Rohr zum Ausrichten verwendet und zusätzliche das Kantholz so positioniert, so dass die tangentiale Verbindungslinie zwischen den Rollen etwas hinterhalb der Anlagefläche des Kantholzes liegt:
Modifikation Pos Anlagefläche zu Rollen bei V2.0.jpg

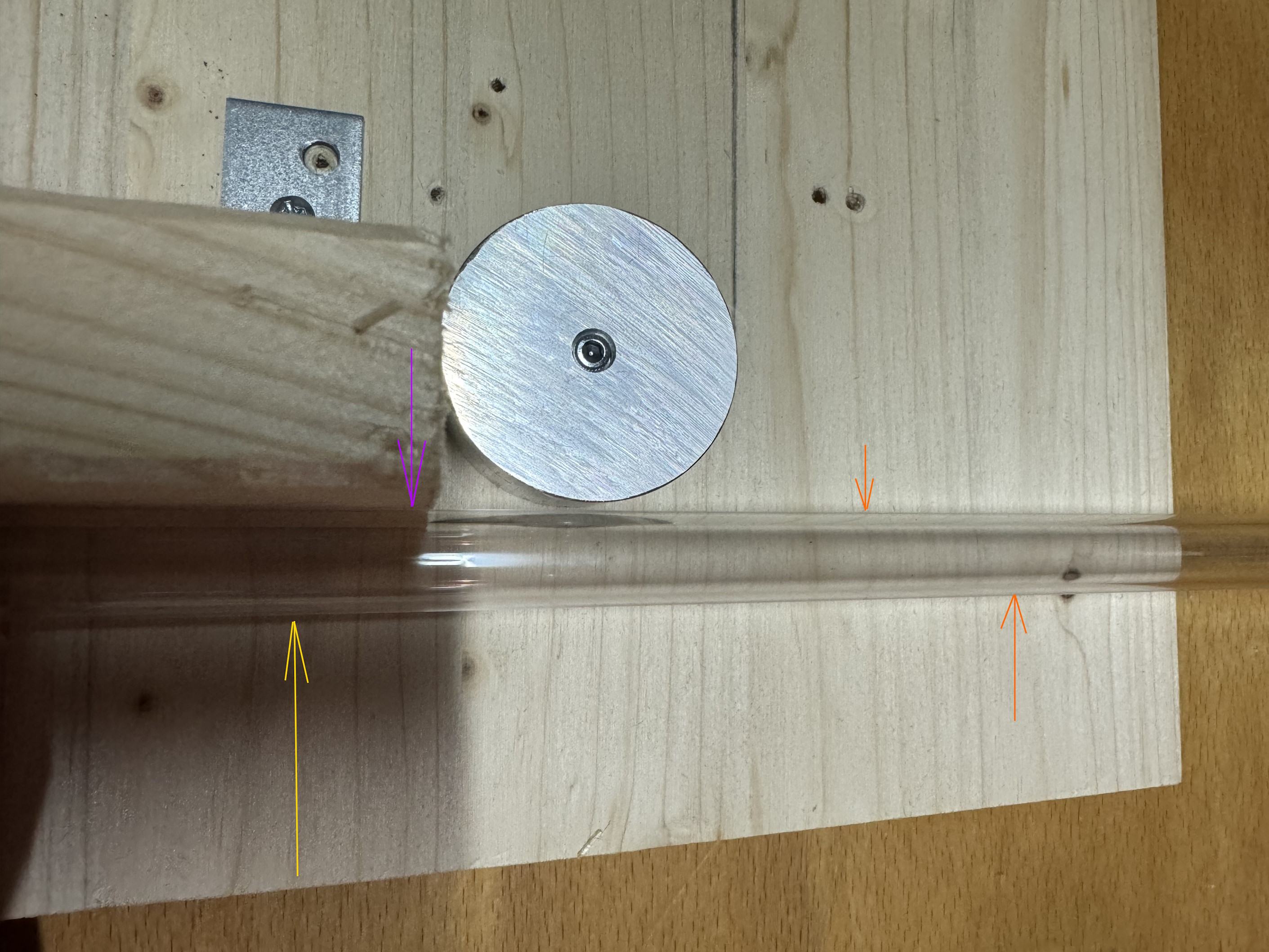

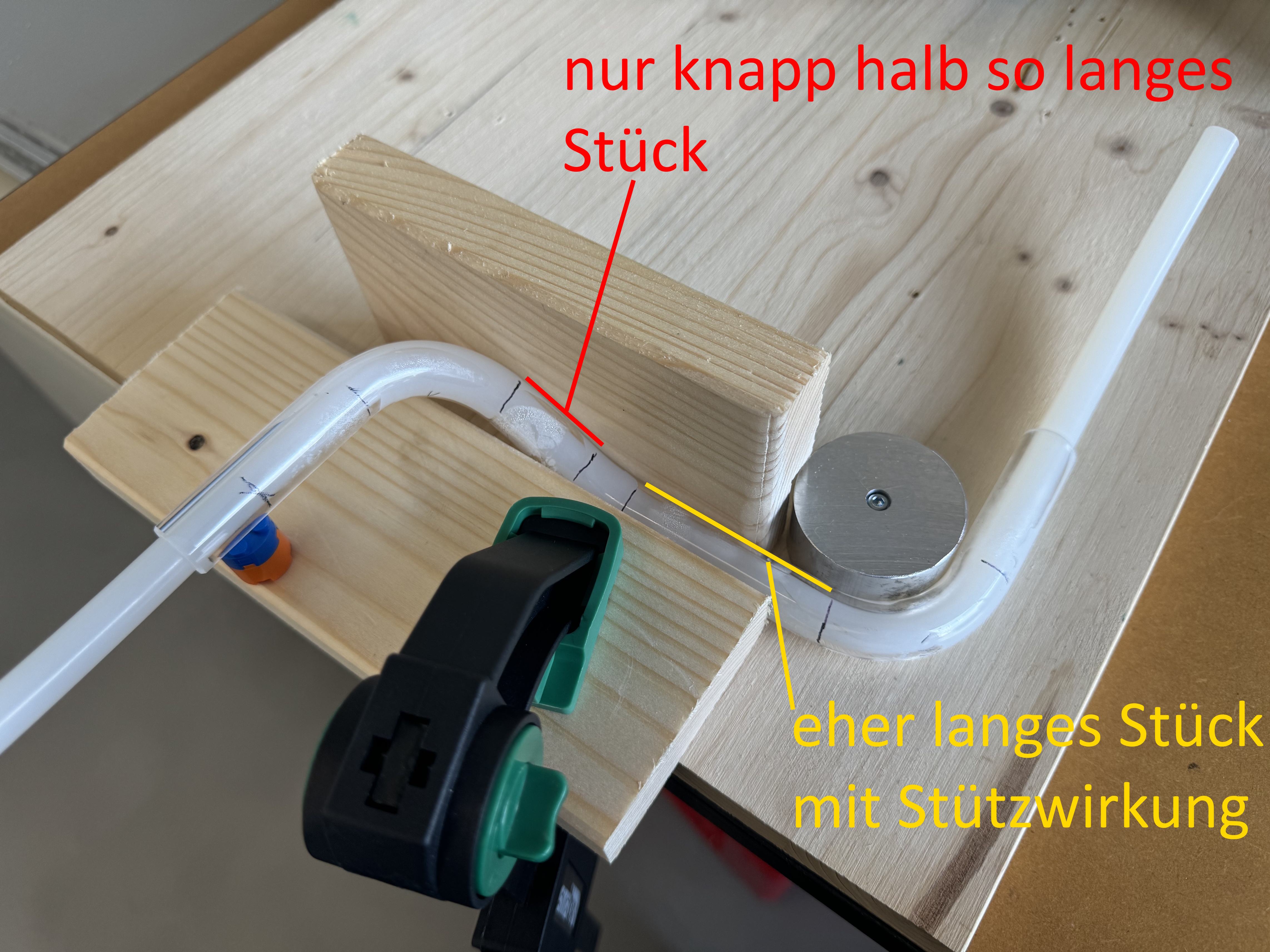

Durch diese Änderung wollte ich dafür sorgen, das ein Teil der Stützkraft die aufgrund des Biegemomentes notwendig ist, vom nicht geschmolzenen Rohr im Bereich des Holzes aufgenommen wird.
Dadurch reduziert sich die Kraft, die im Anlagepunkt an der Rolle aufgebracht werden muss. Auch steht die Rolle dann sicher nicht mehr vor wie noch bei meinem Montagefehler.

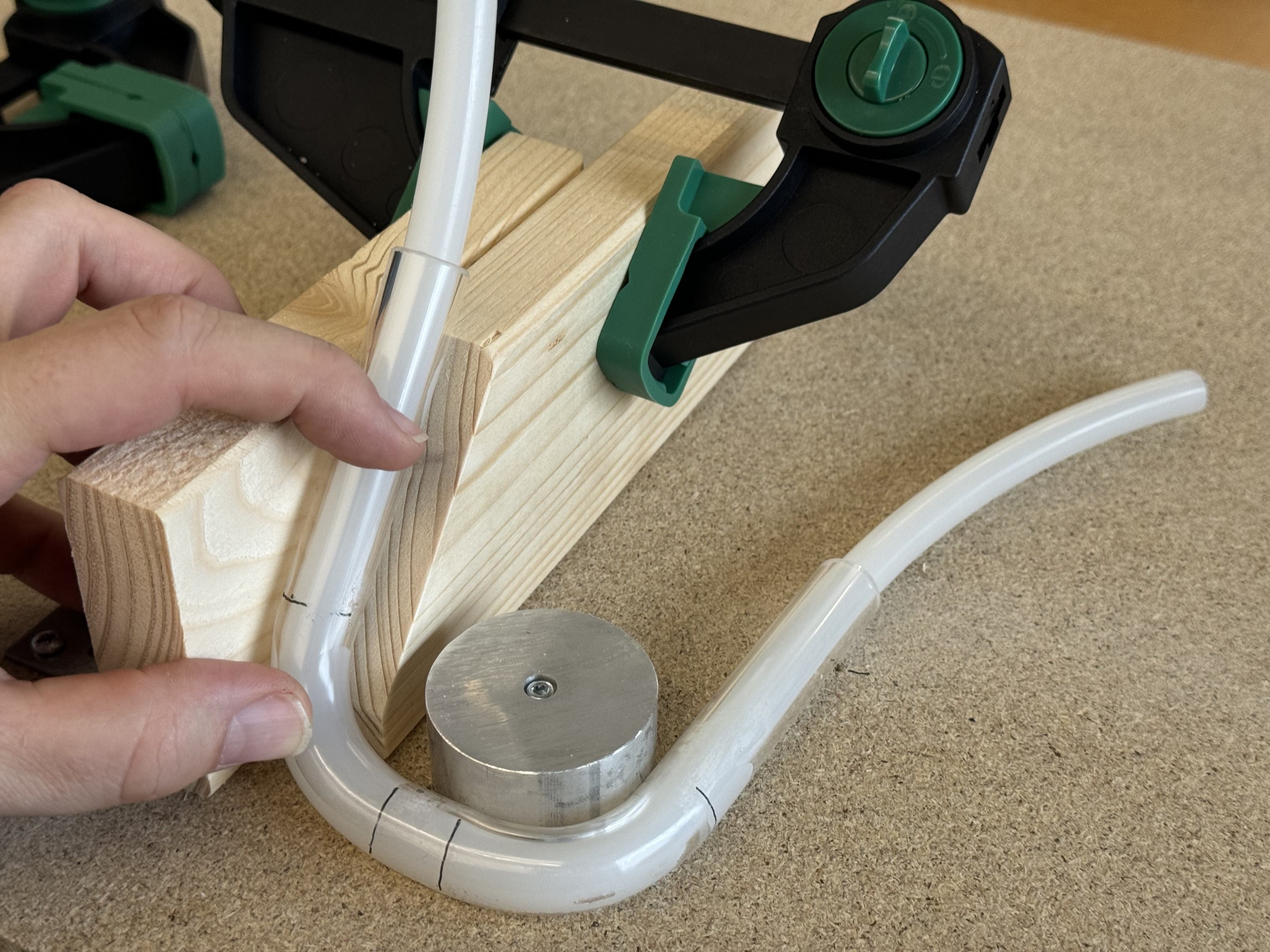

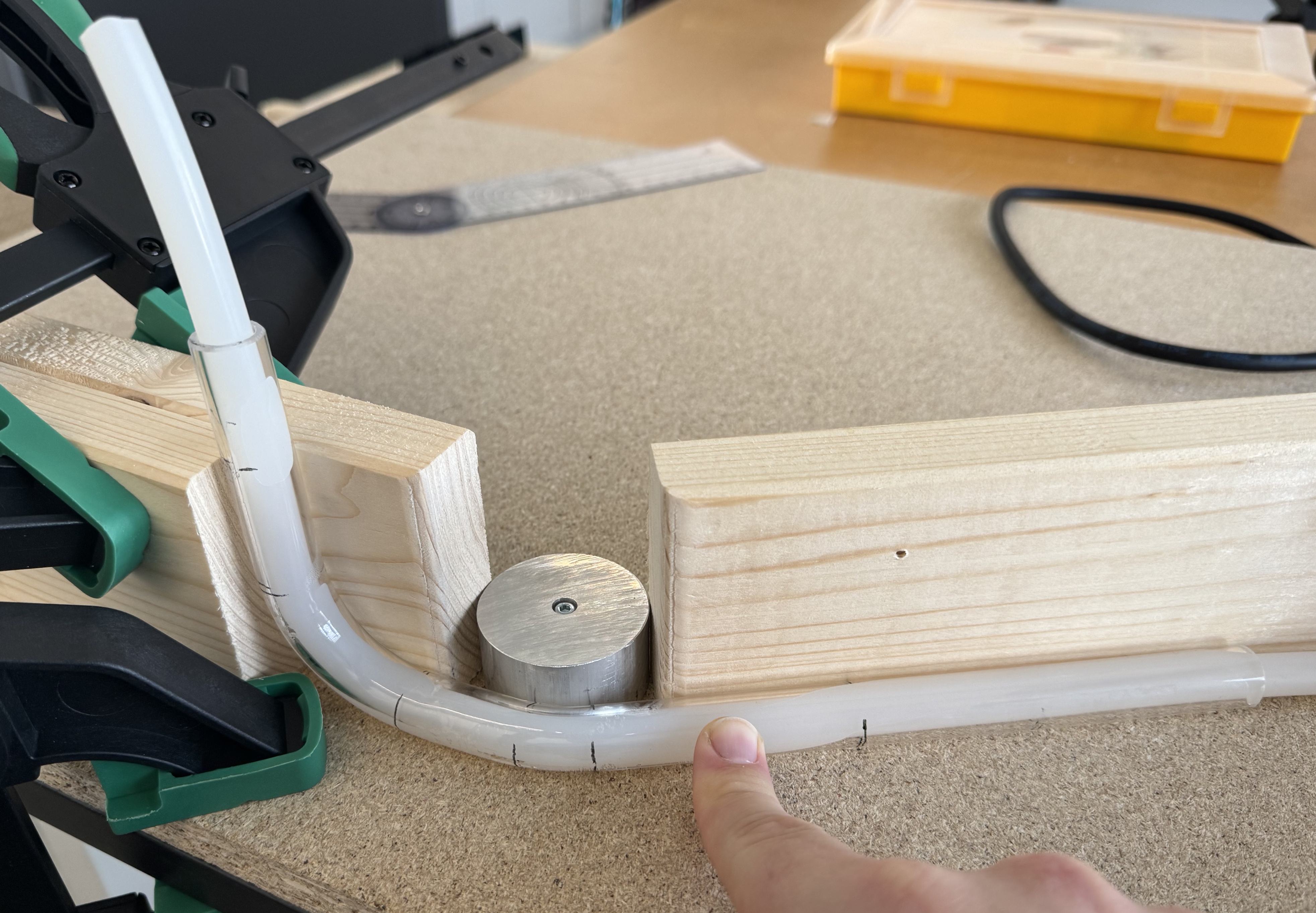

Ich habe dann zusätzlich zu Versuch4 die Temperatur wieder etwas reduziert (ich hatte sie für Versuch4 angehoben) und bin beim Anwärmen etwas systematischer vorgegangen als bisher.
Auch habe ich dann noch bewusst etwas über den zu biegenden Bereich hinaus erwärmt (Danke an @Ronin07 für den Hinweis dazu).

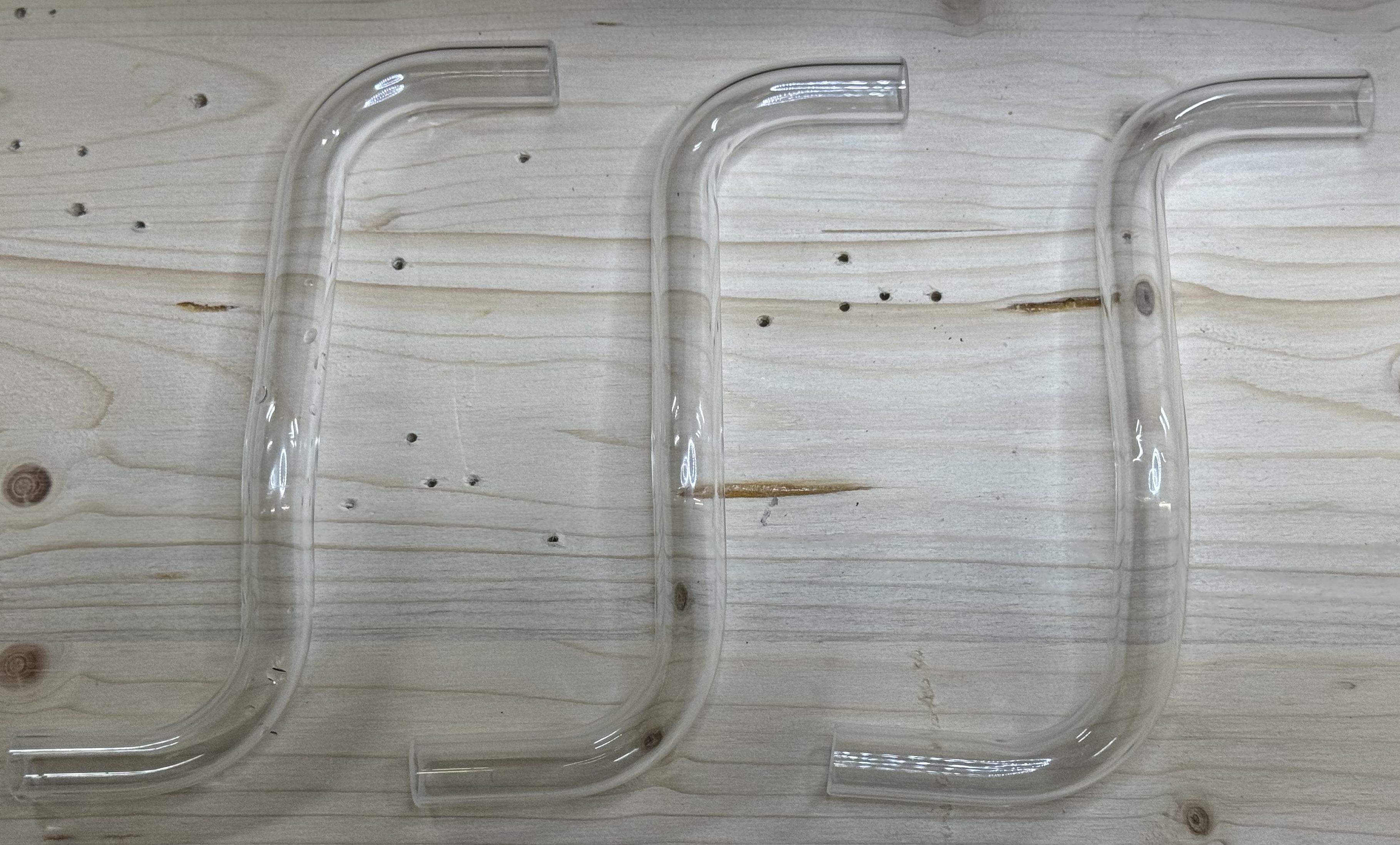

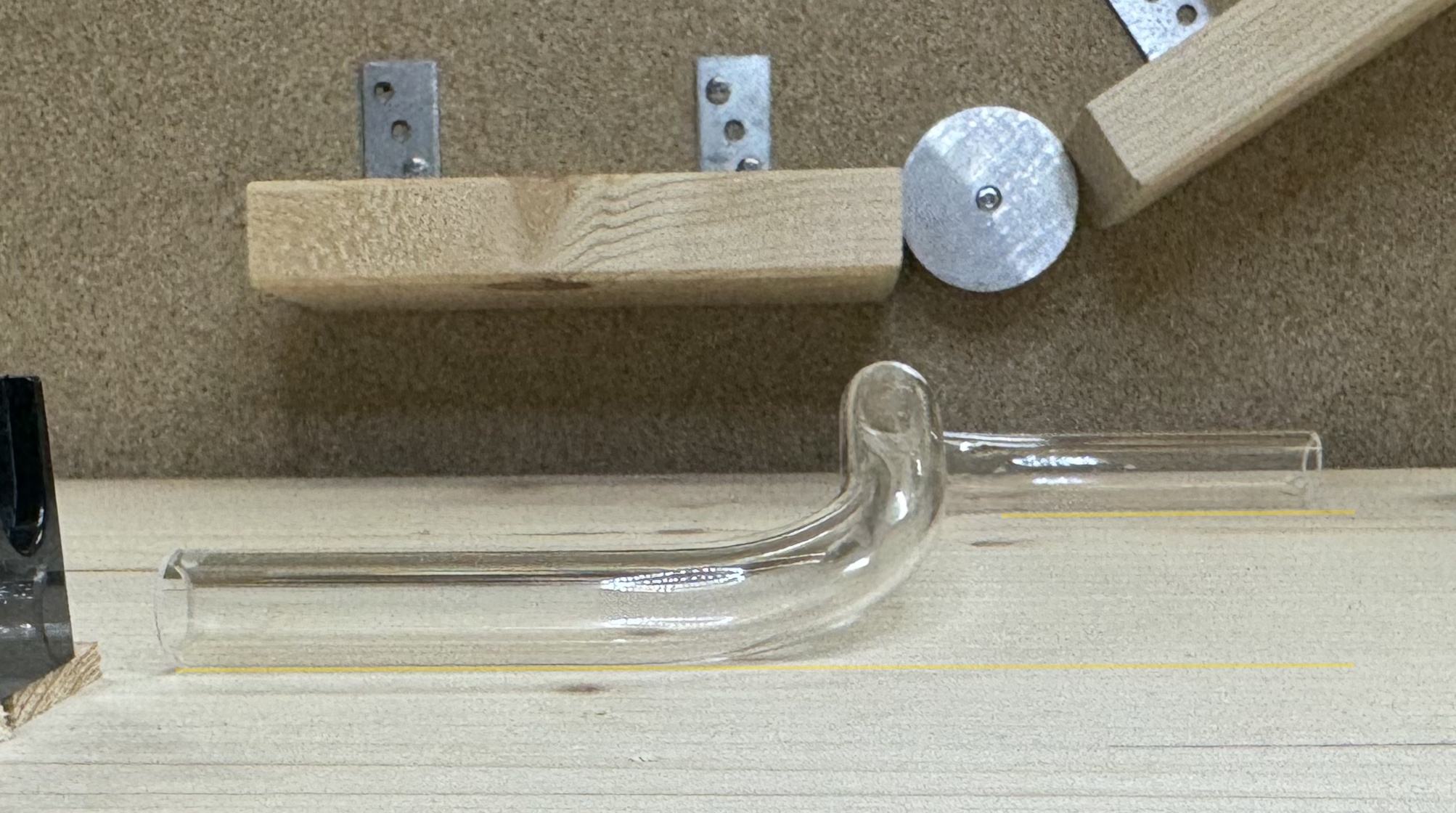

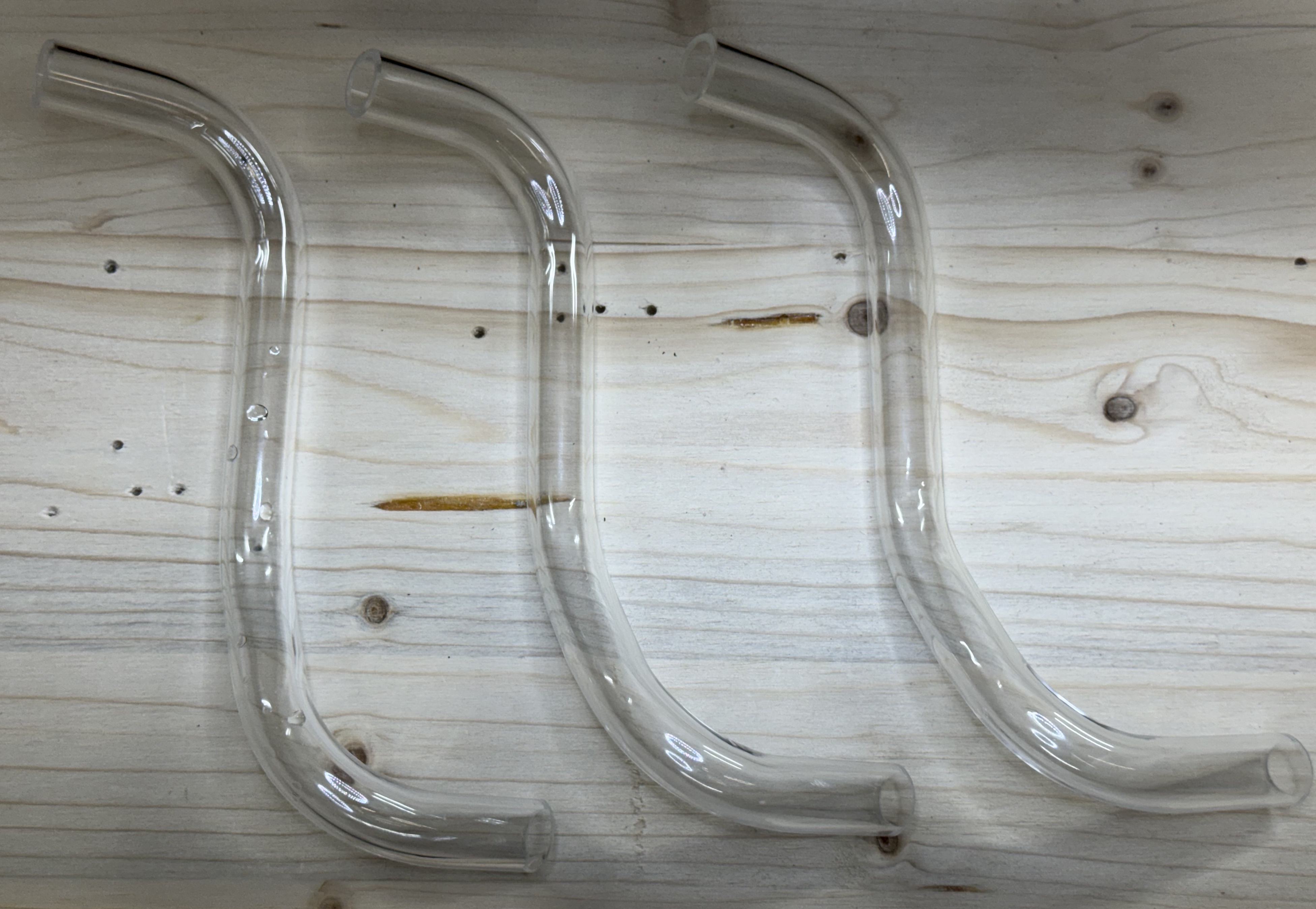

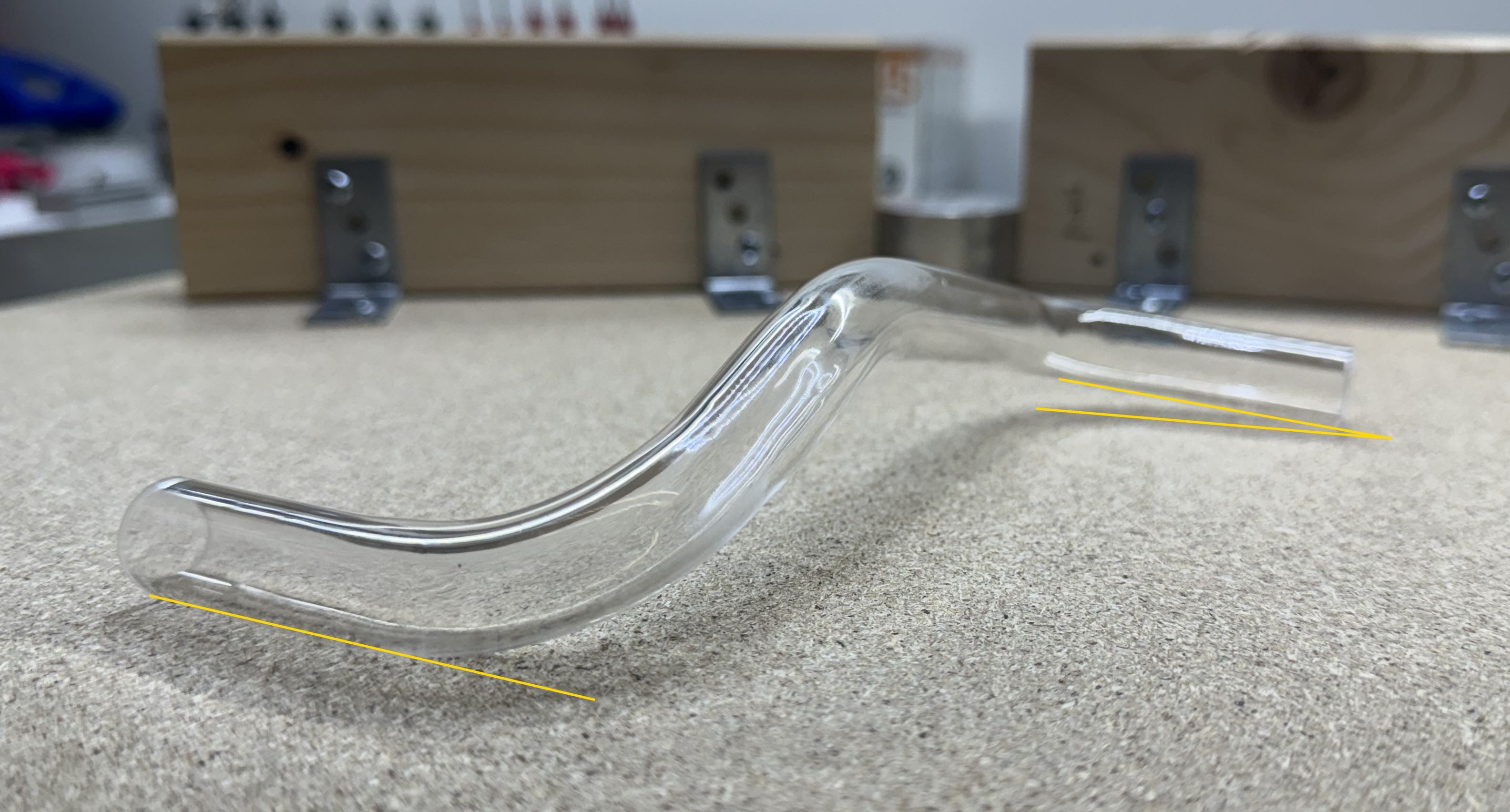

Das Ergebnis sieht man hier: Klick

Zuletzt bearbeitet:

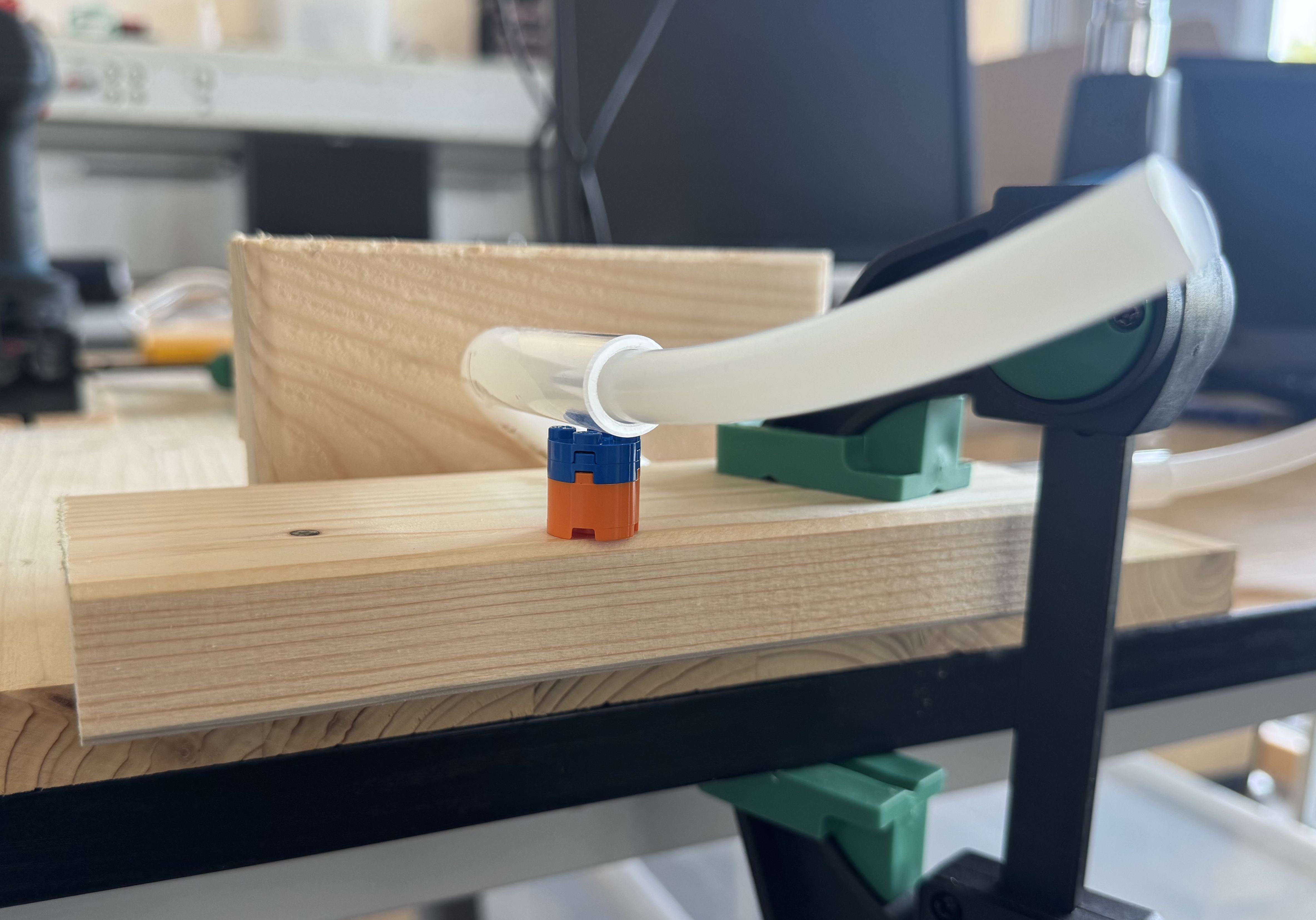

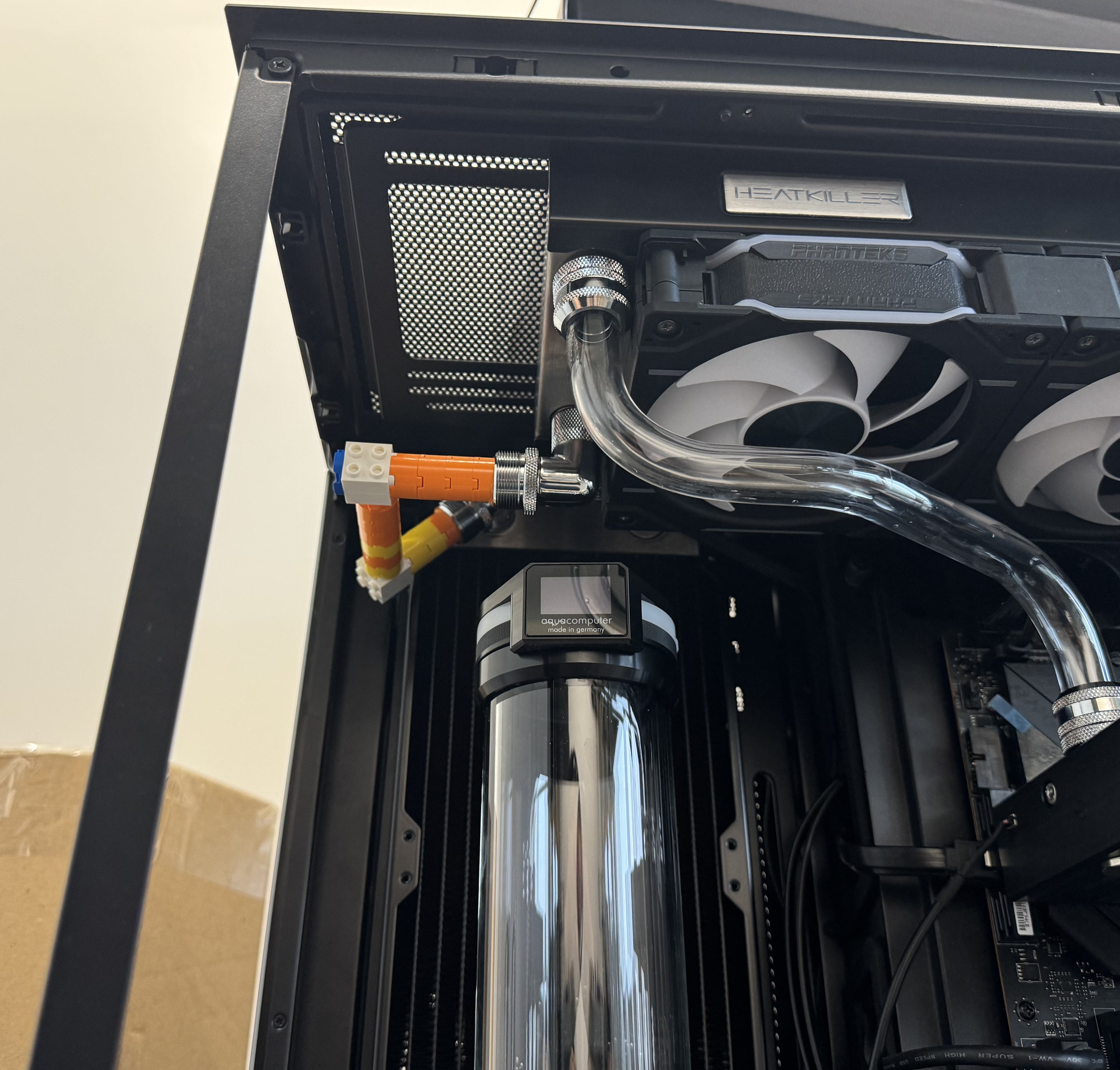

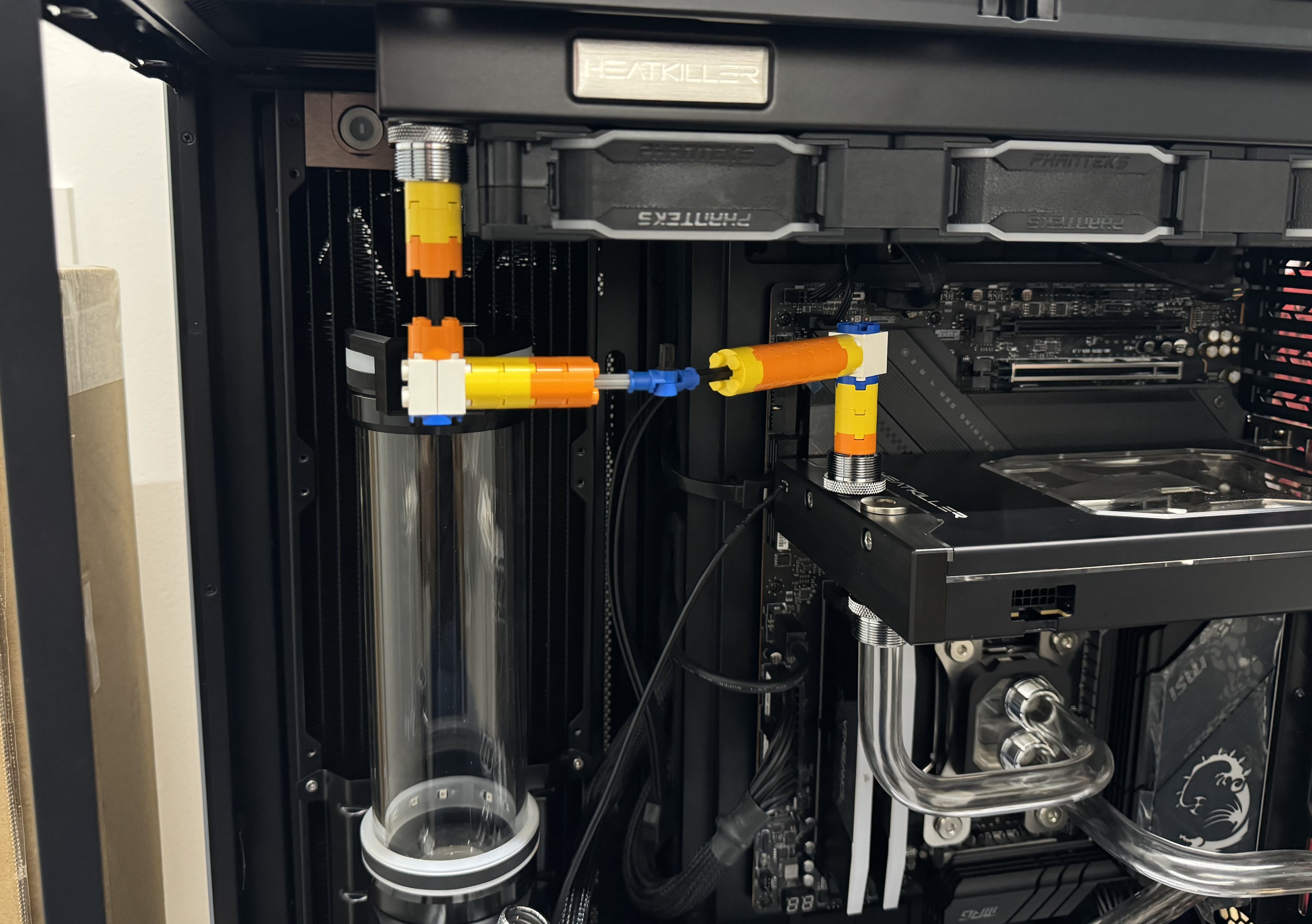

Ich hab mir jetzt noch Achsen mit Stopp besorgt:

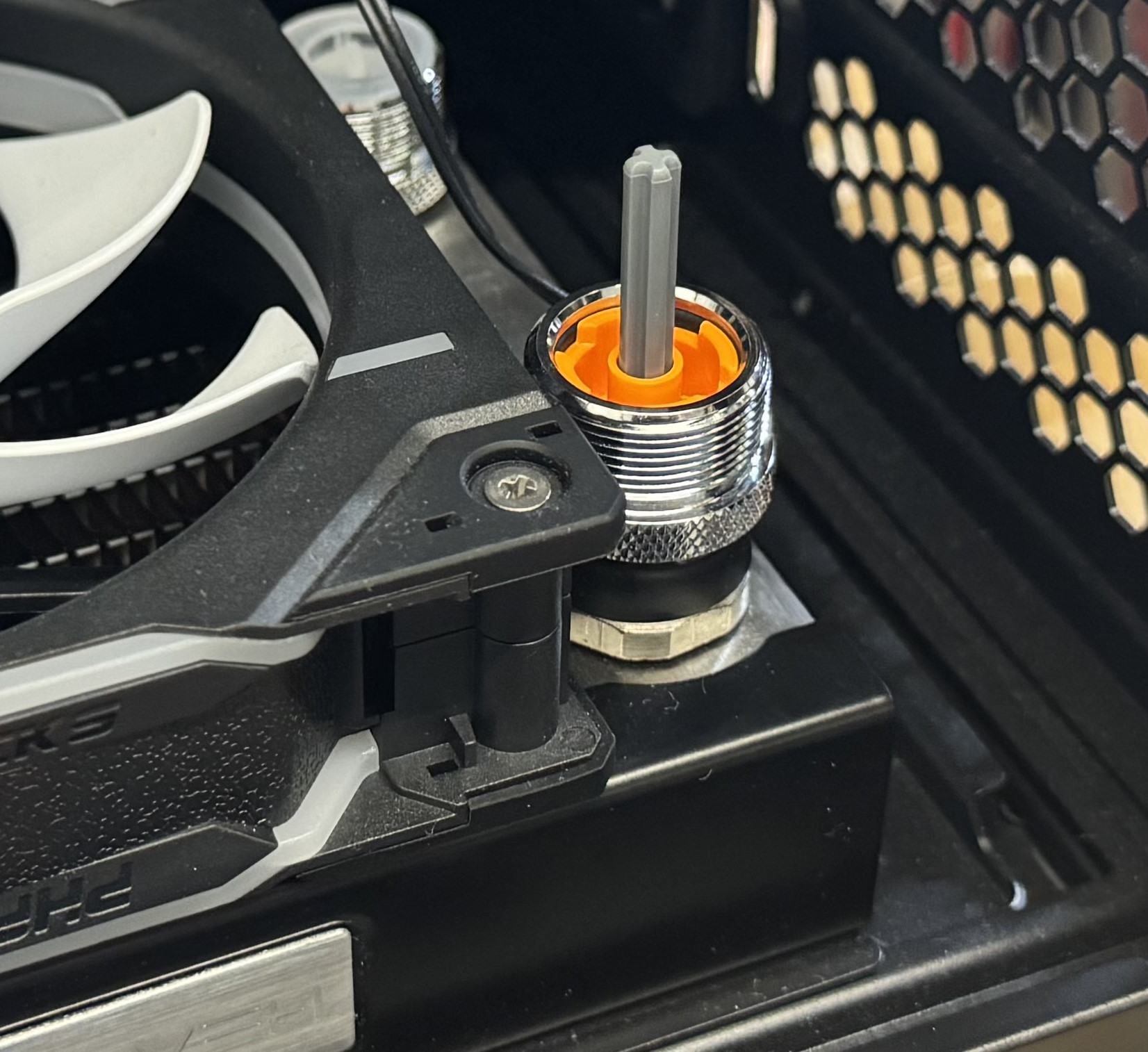

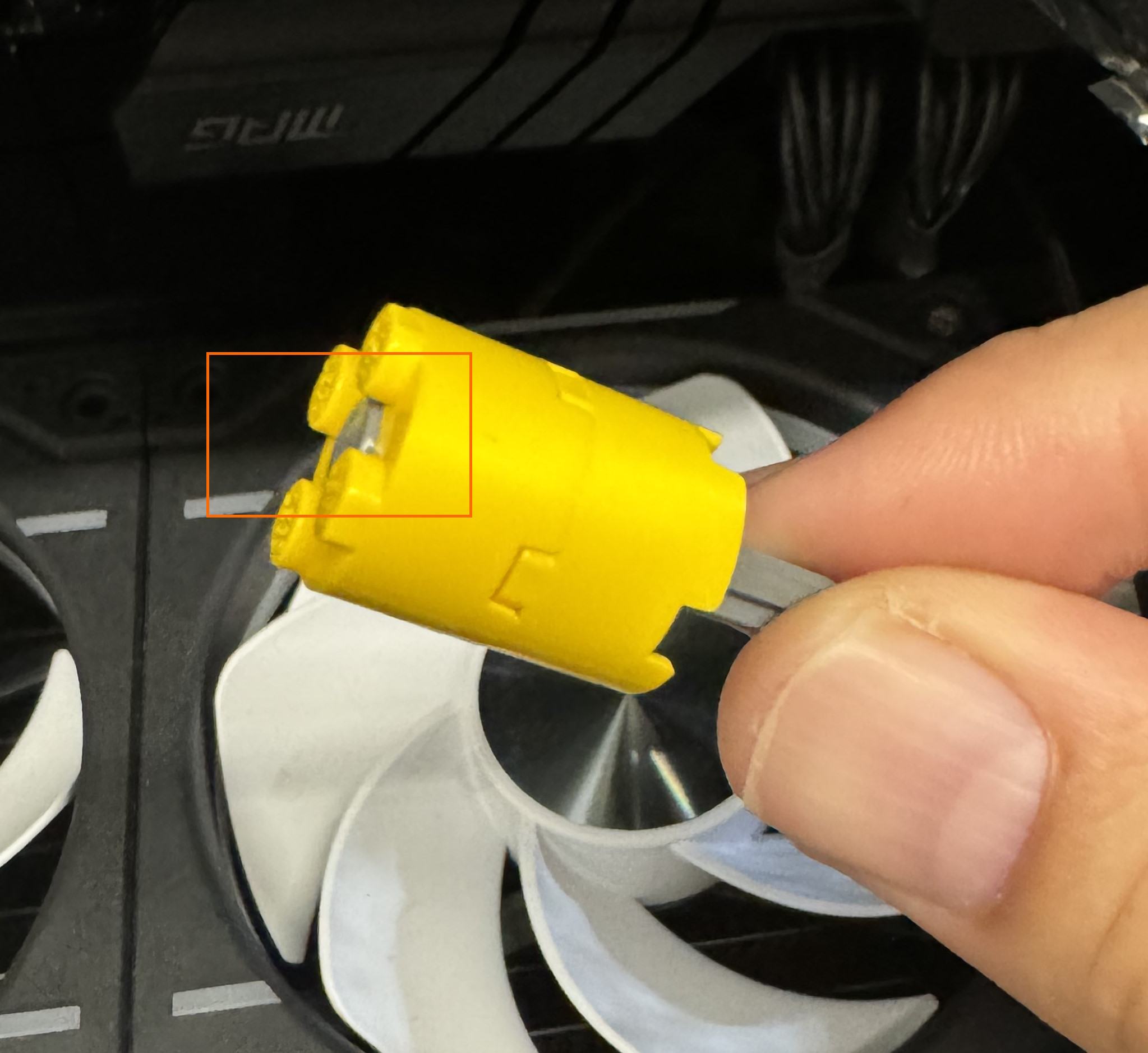

Bending - Abstände mit Lego bestimmen (1) Ausschnitt.jpgBending - Abstände mit Lego bestimmen (9) Ausschnitt.jpg

Ohne die bekommt man einen komplett im Fitting eingesteckten Legostein nicht mehr raus.

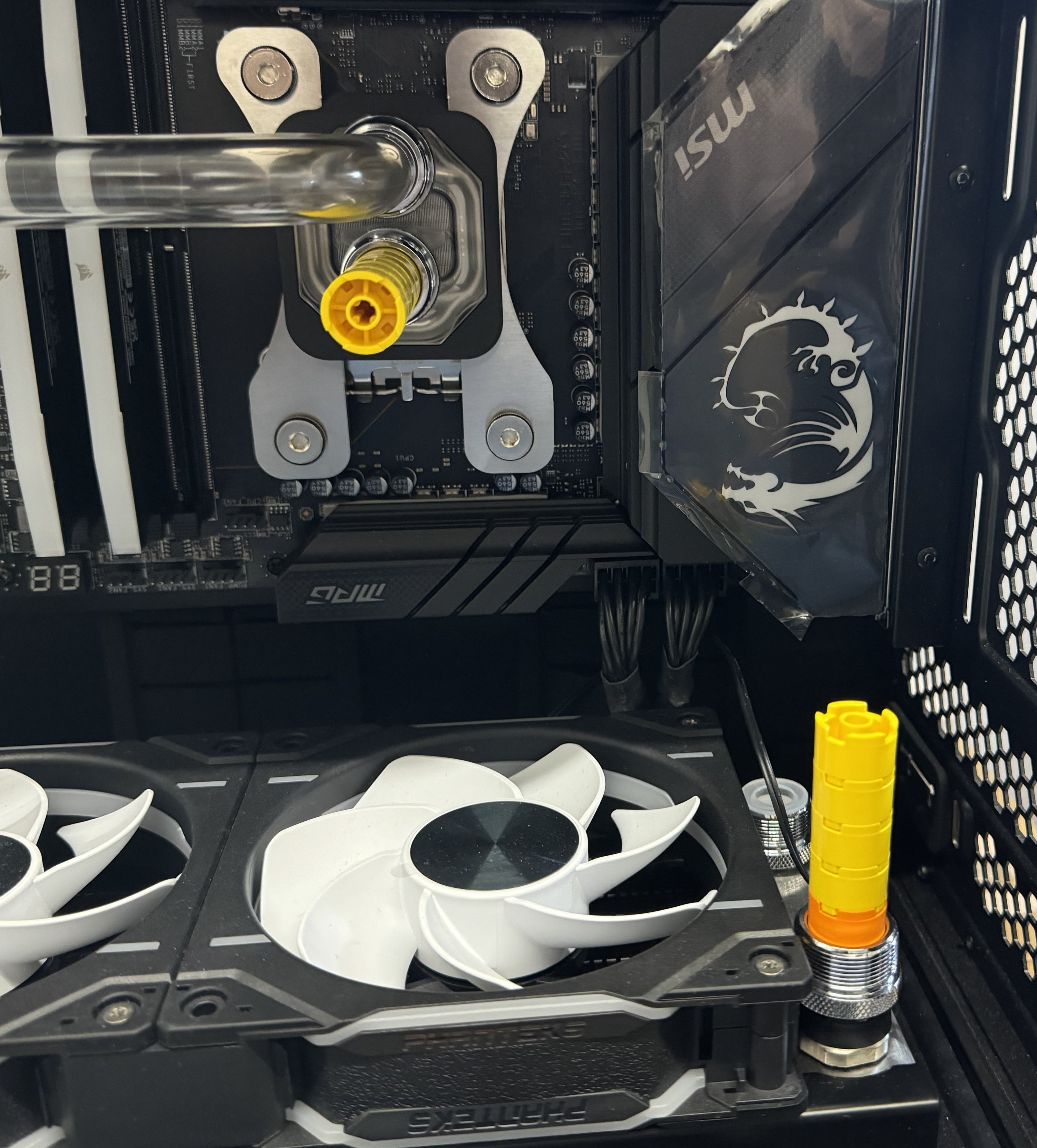

Die Steine komplett reinzustecken hat den Vorteil, das man sich die Verbindung Stück für Stück aufbauen kann:
Bending - Abstände mit Lego bestimmen (2) Ausschnitt.jpg

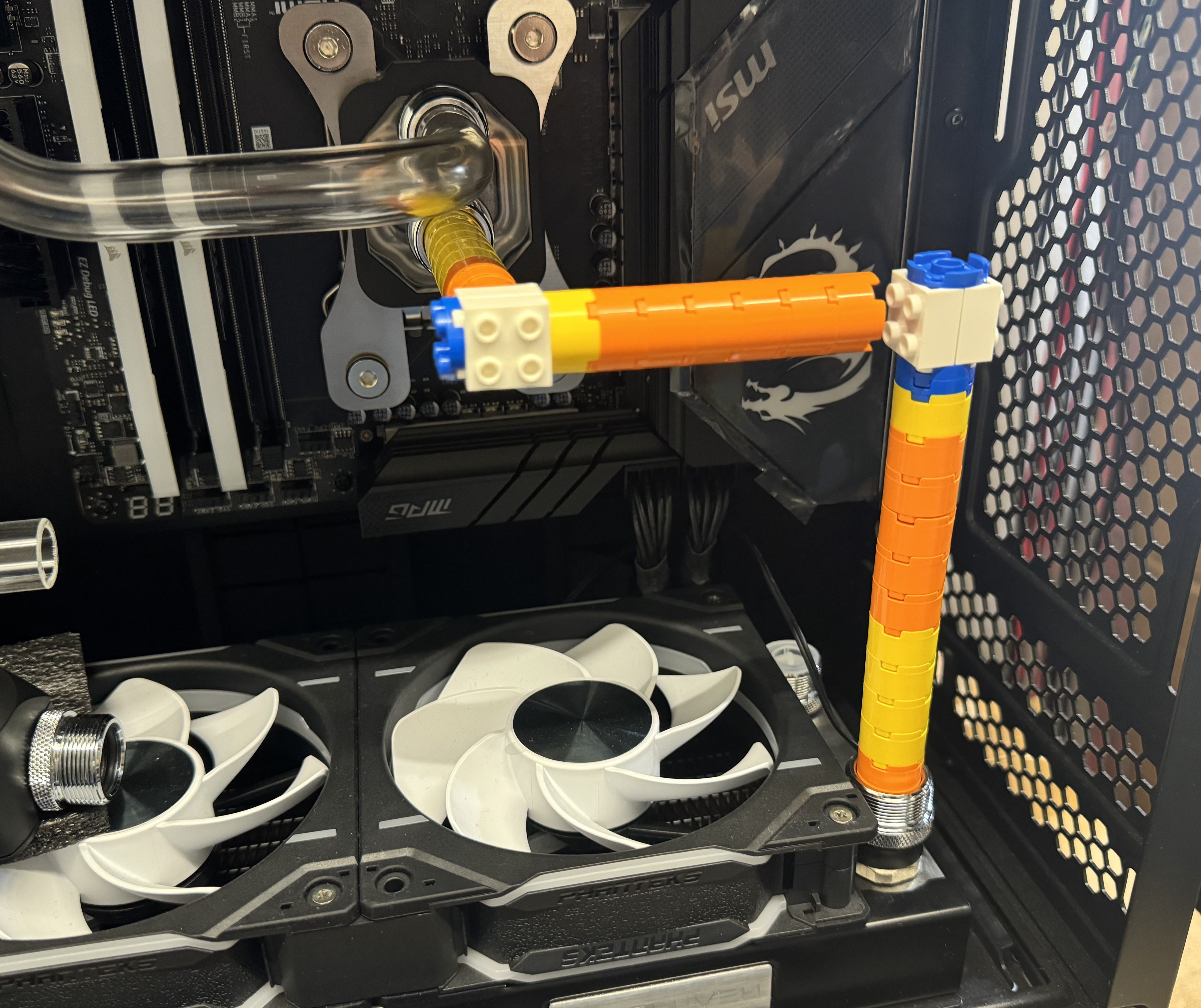

Nur mit den Steinen aufgebaut fluchtet es nicht zwingend:
Bending - Abstände mit Lego bestimmen (3) Ausschnitt.jpg

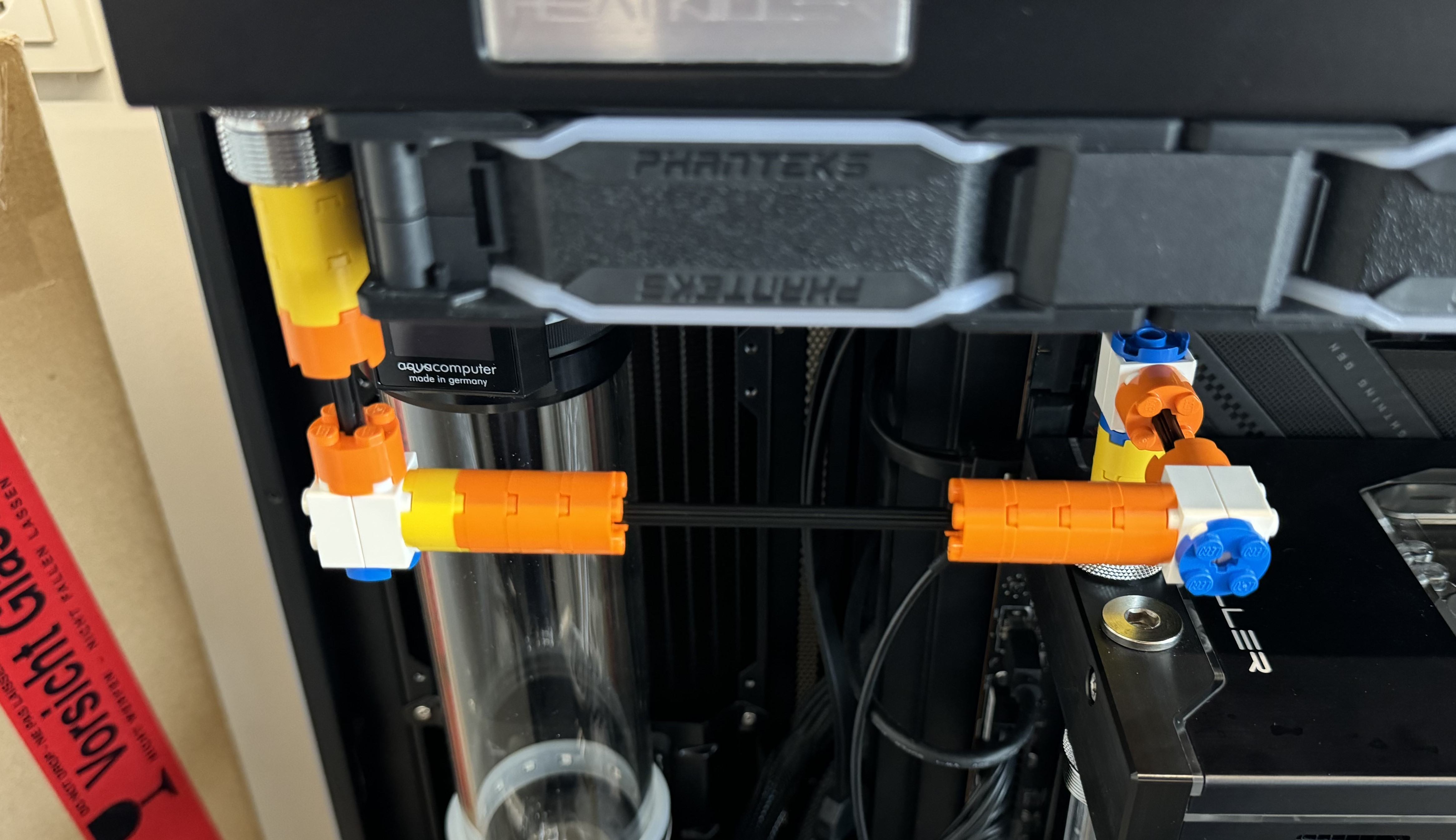

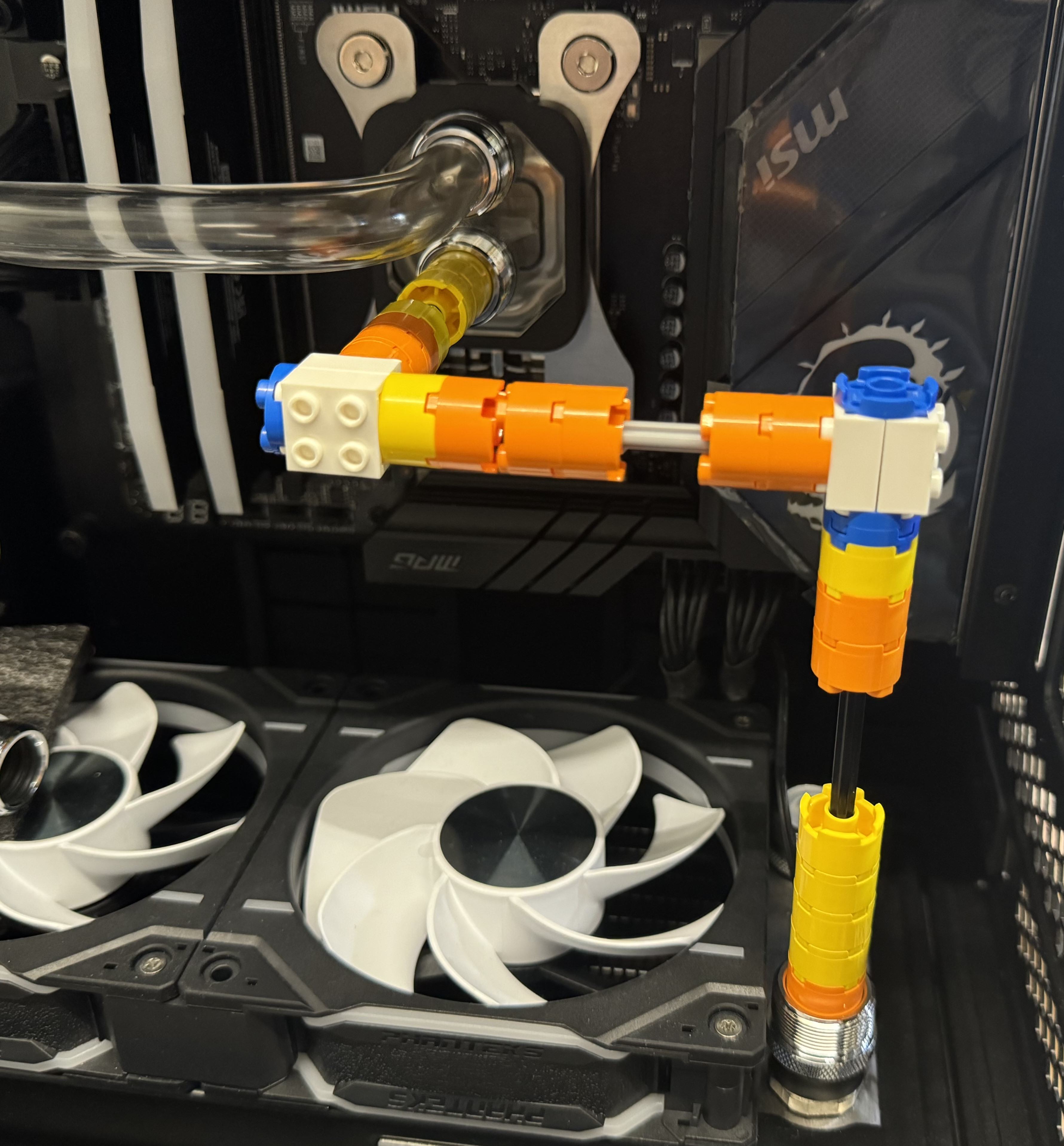

Wenn man dann dazwischen Achsen verwendet, kann man die Abstände genau passend durch Verschieben einstellen:

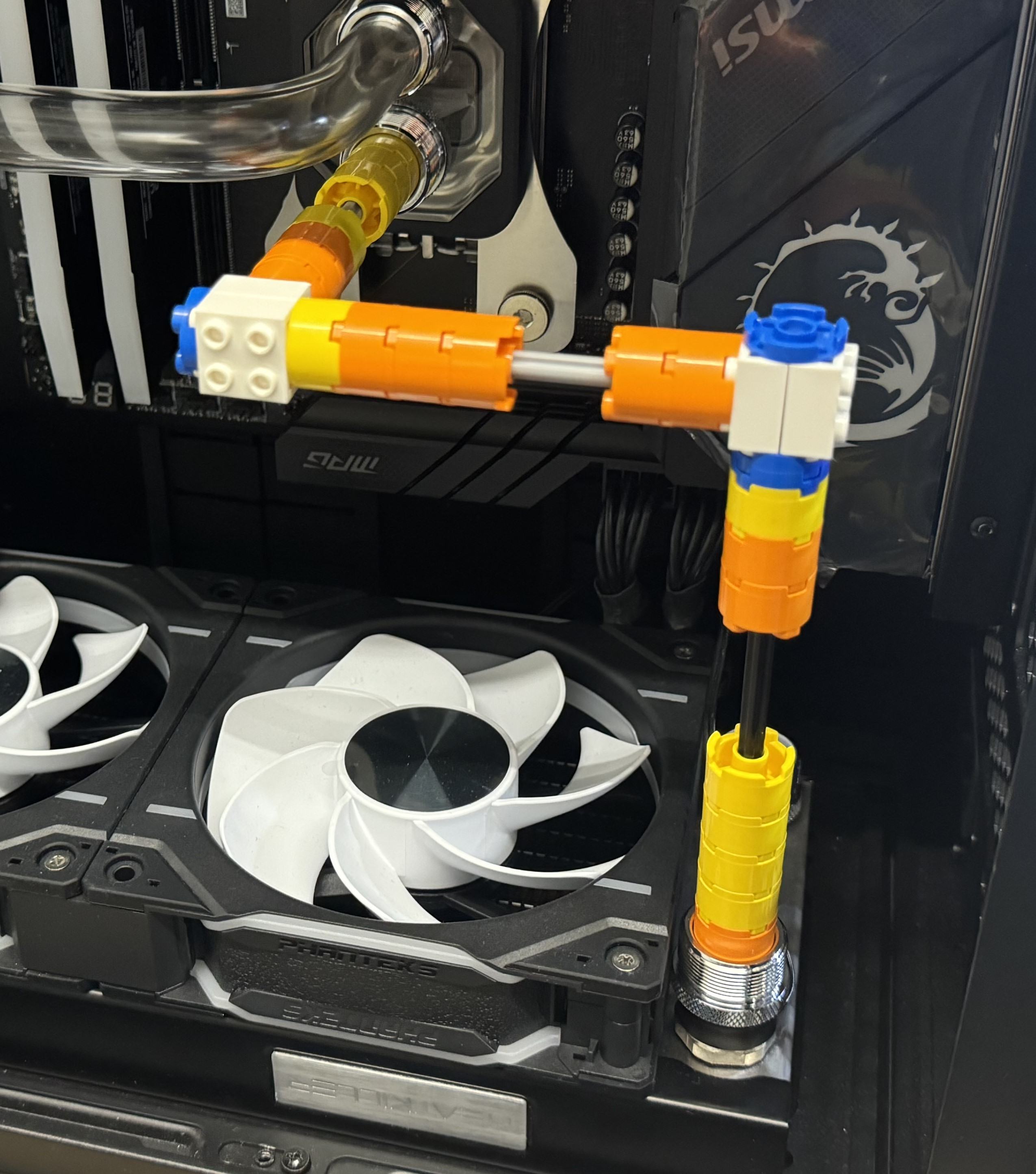

Bending - Abstände mit Lego bestimmen (5) Ausschnitt.jpgBending - Abstände mit Lego bestimmen (7) Ausschnitt.jpg

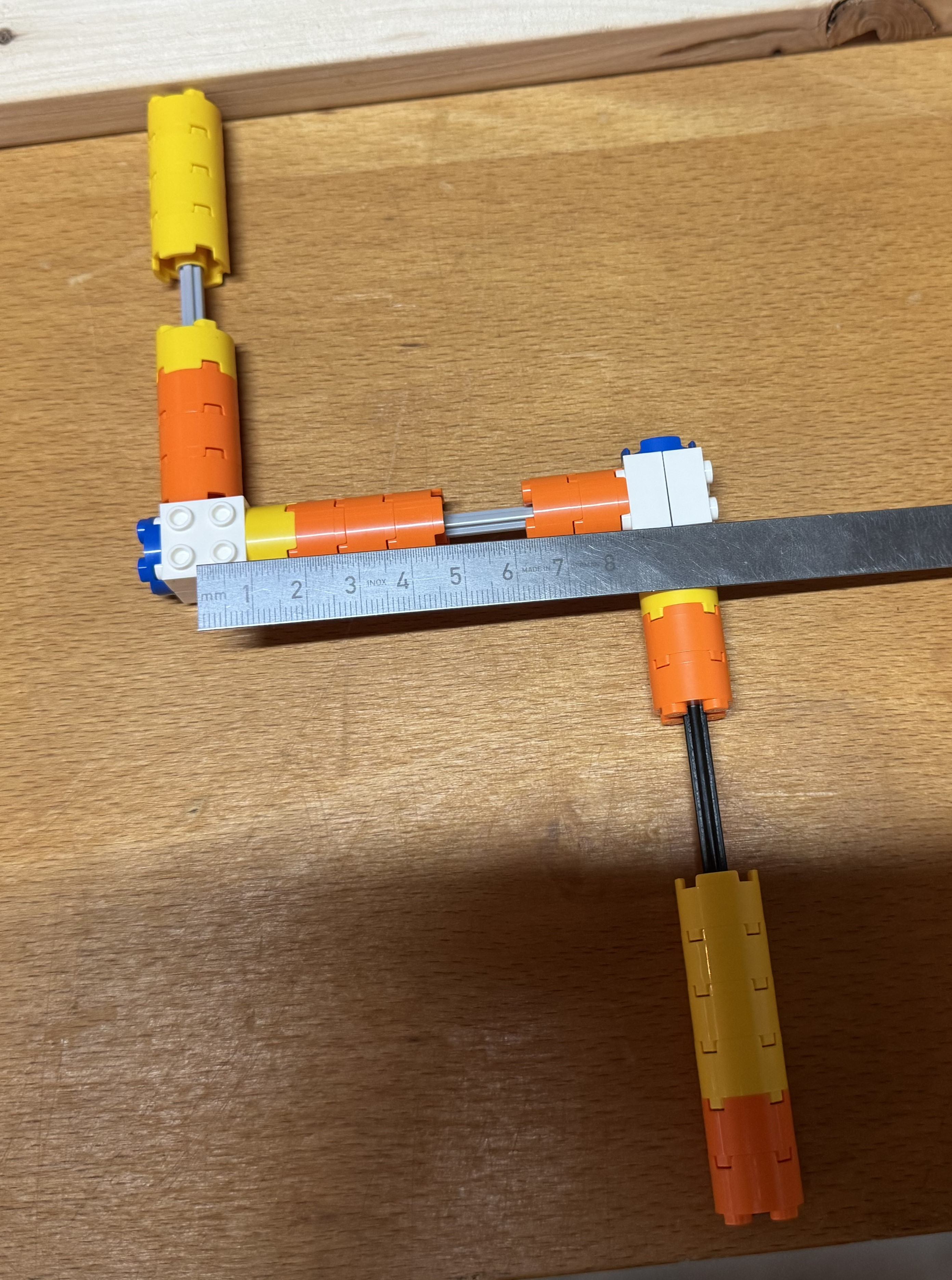

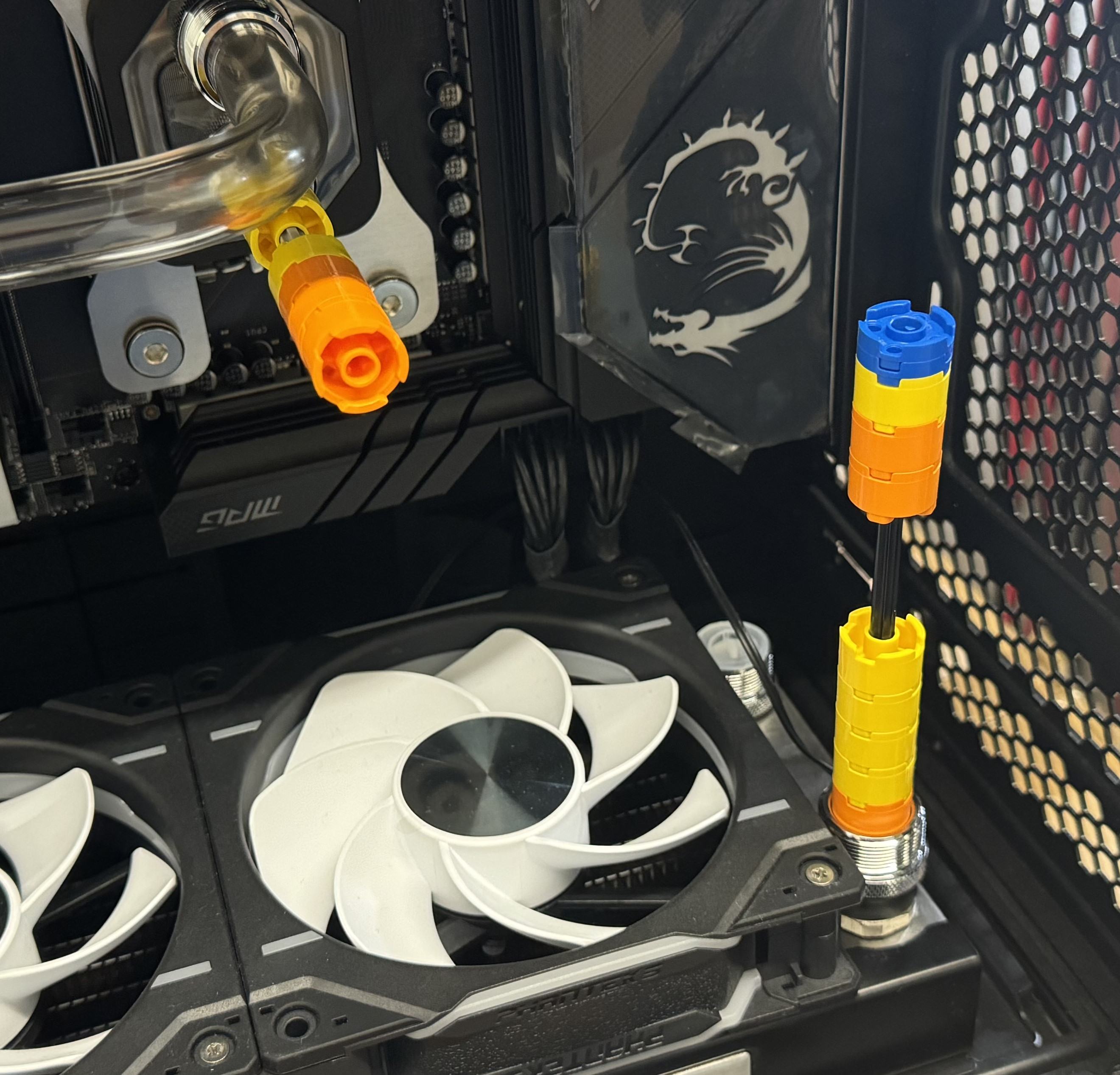

Einzig beim Ausbauen zum Messen muss man etwas aufpassen, dass man dabei die Steine nicht auf den Achsen verschiebt. Ich hab dann den Mittelteil abgemacht:

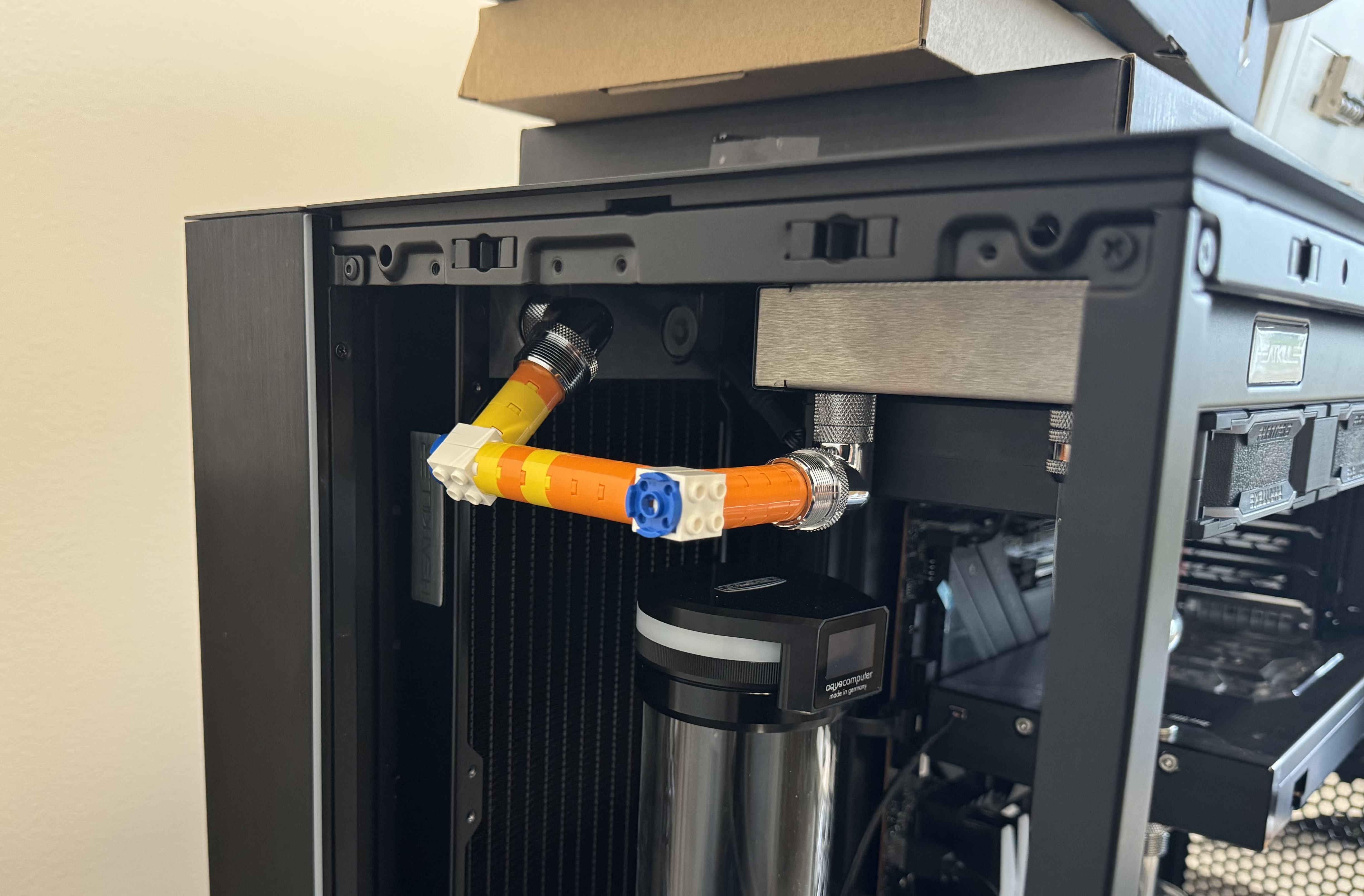

Bending - Abstände mit Lego bestimmen (8) Ausschnitt.jpg

Bending - Abstände mit Lego bestimmen (10) Ausschnitt.jpg

Sieht sehr gut aus. Mir graut es allerdings gerade mehr davor, die passenden Steine zu suchen als weiter mit den Alphacool Messlehren herum zu hantieren… ;)

Brauche auch leider dauernd andere Winkel als 90 Grad. Und nix ist gescheit in der Flucht bei kurzen Abständen, da helfe ich mir freihändig…

Beispiel: Ausgang Graka und Eingang CPU sind hübsch ca. 7mm versetzt.



Glaube, mein Tisch sieht am Ende mehr aus wie ein größeres Chemielabor als ein PC. :d

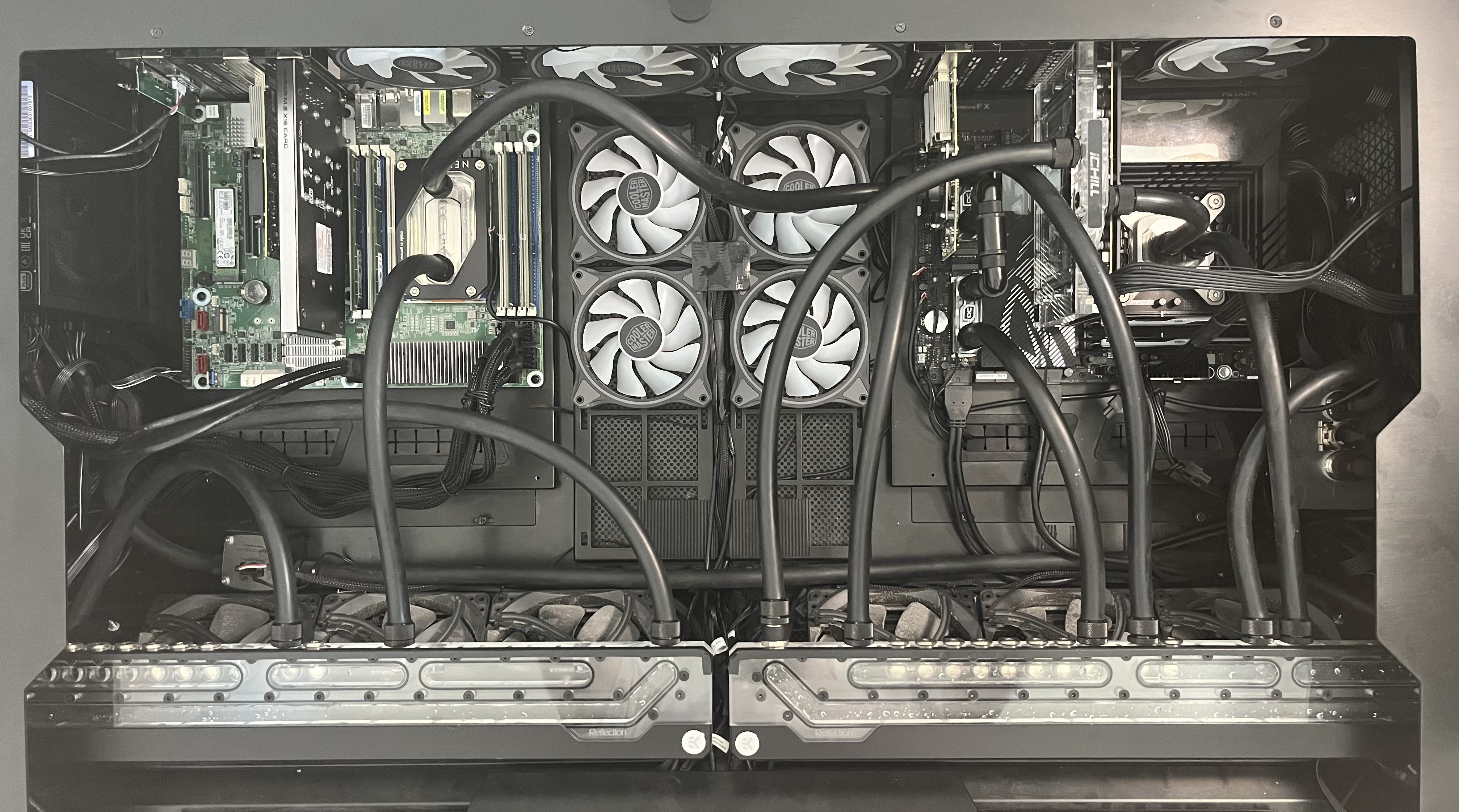

Fast alle diese Schläuche hier gilt es zu ersetzen:


@besterino
Sind die Messlehren Bestandteil eines Alphacool-Kits? Wenn ja welches bzw. wie finde ich die?
Ich würde sie mir gerne mal ansehen.

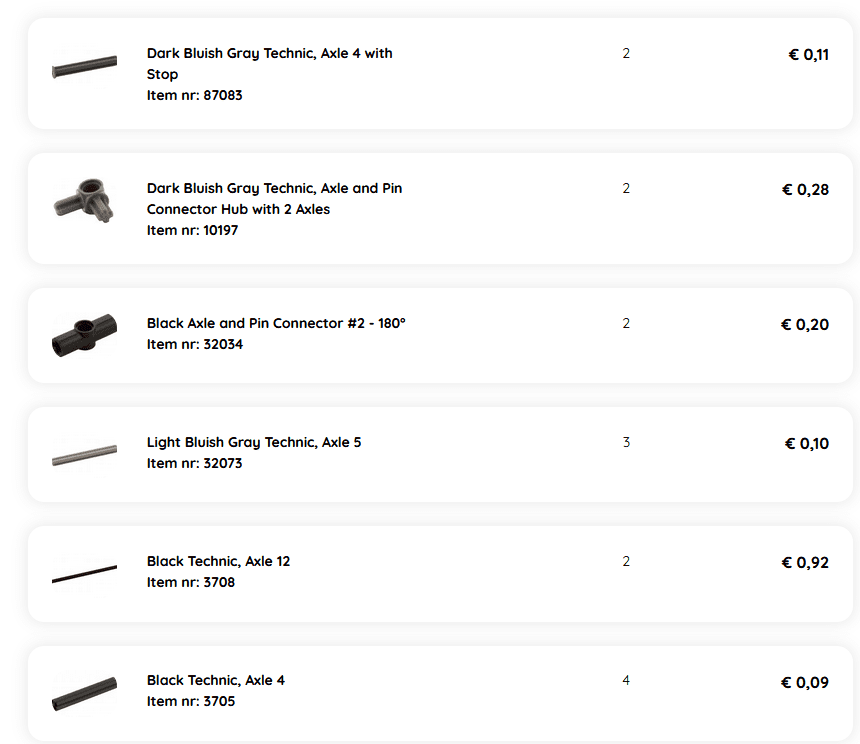

Aus Faulheit hab ich einfach alle Legosteine bei toypro.com bestellt.

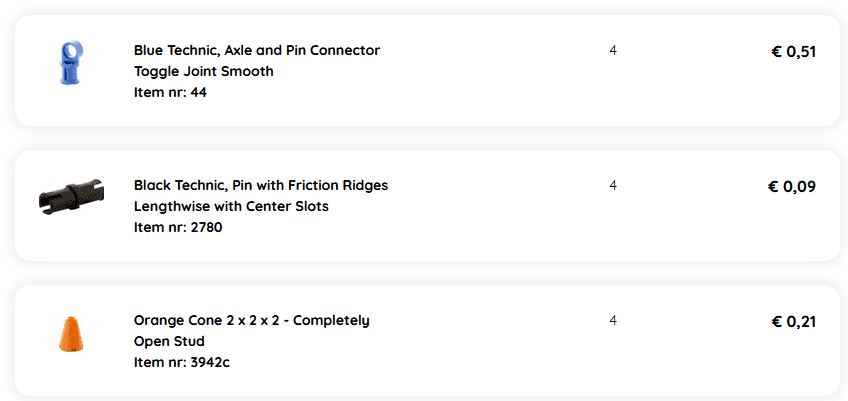

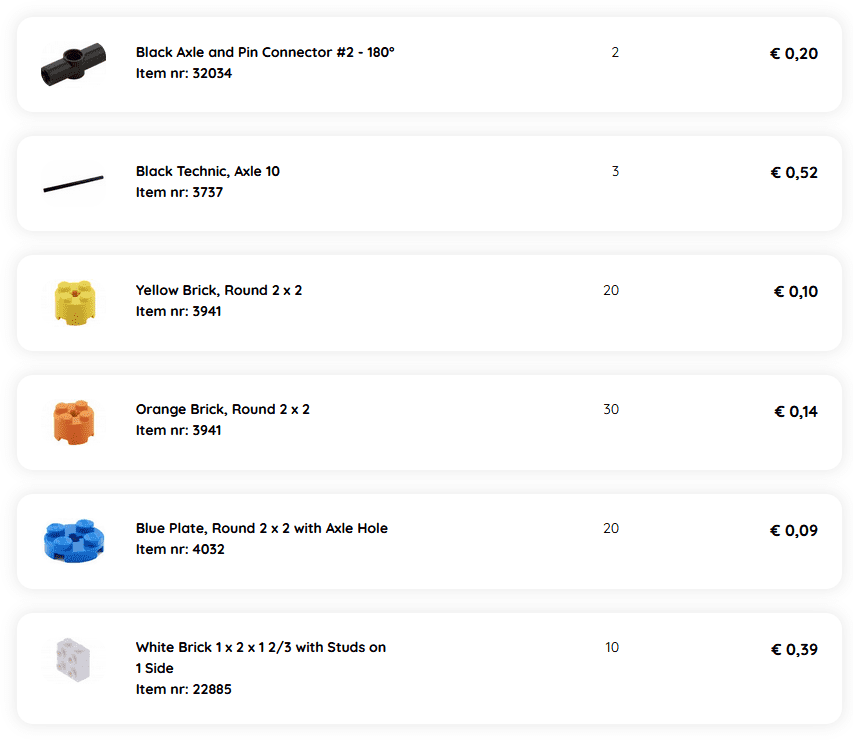

Die Teile, die ich bestellt hab, hab ich Dir unten angehängt.
Wobei ich mal schauen muss, ob das mit dem Orange Cone so besser funktioniert.

Je nach Farbe gibts Preisunterschiede. Ich hab halt geschaut, das ich möglichst die jeweils günstigste Farbe verwende.
Der Versand ist nicht unbedingt günstig.


Anhänge

  • 1723015585519.png
    23,5 KB · Aufrufe: 26
  • 1723015615687.png
    23,3 KB · Aufrufe: 27
  • 1723015642663.png
    14,1 KB · Aufrufe: 25
@Dampfkanes: ich muss gestehen, dass ich faul war. Da ich noch nix (außer die Heatgun) zum Biegen hatte, habe ich diesen Koffer hier gekauft:


Der versprach "einmal alles" und bisher komme ich damit ganz gut hin. Bis auf halt Besonderheiten wie so völlig bescheidene Mini-Biegungen oder direkt auf einander folgende Winkel.

Das Measuring-Kit gibt es aber auch separat, das sind exakt die Teile, die auch in dem Koffer dabei sind:


Wenn man dann dazwischen Achsen verwendet, kann man die Abstände genau passend durch Verschieben einstellen:

Einzig beim Ausbauen zum Messen muss man etwas aufpassen, dass man dabei die Steine nicht auf den Achsen verschiebt. Ich hab dann den Mittelteil abgemacht:
wenn Du Dir Sortiment unterschiedlich lange Abstandhalter aus Kunststoff versorgst, die Lügen vor Ausbau ausmisst und dann die Lügen mit den passenden Abstandhalter ausfüllst, dürftest Du weniger Problem beim Ausmessen haben

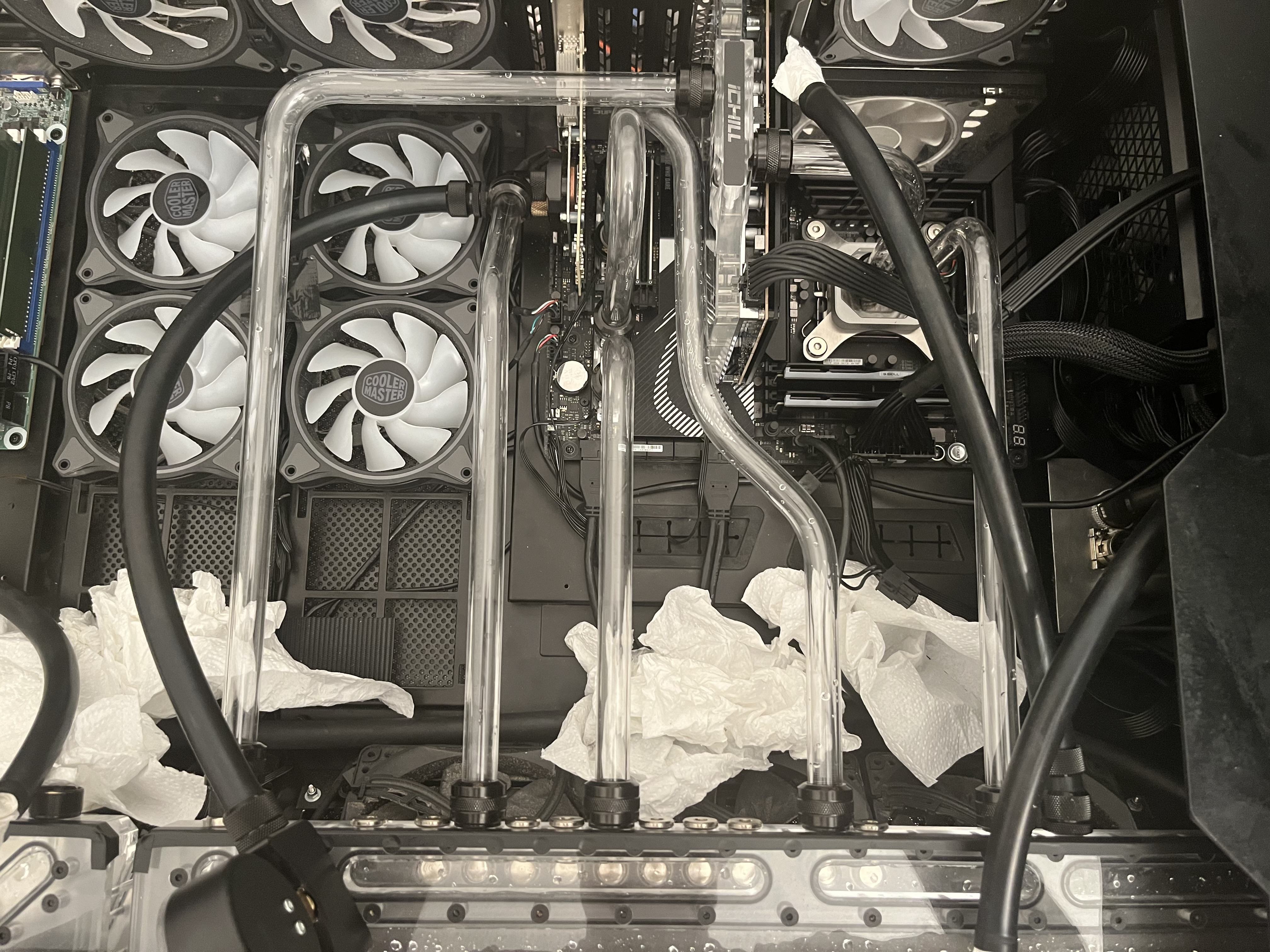

Aktueller Zwischenstand:



Irgendwie läuft es bei mir statt „genau messen“ mehr so auf „Messen, Biegen, Anhalten, grob Zuschneiden, Anhalten, Korrigieren (ggf. Biegungen, meistens aber vor allem Kürzen), Anhalten, Korrigieren, Anhalten, Korrigieren usw.“ hinaus.

Zum Glück ist das Rohr auch kalt noch etwas flexibel… sonst würd ich das teilweise gar nicht an Ort und Stelle eingesetzt bekommen…

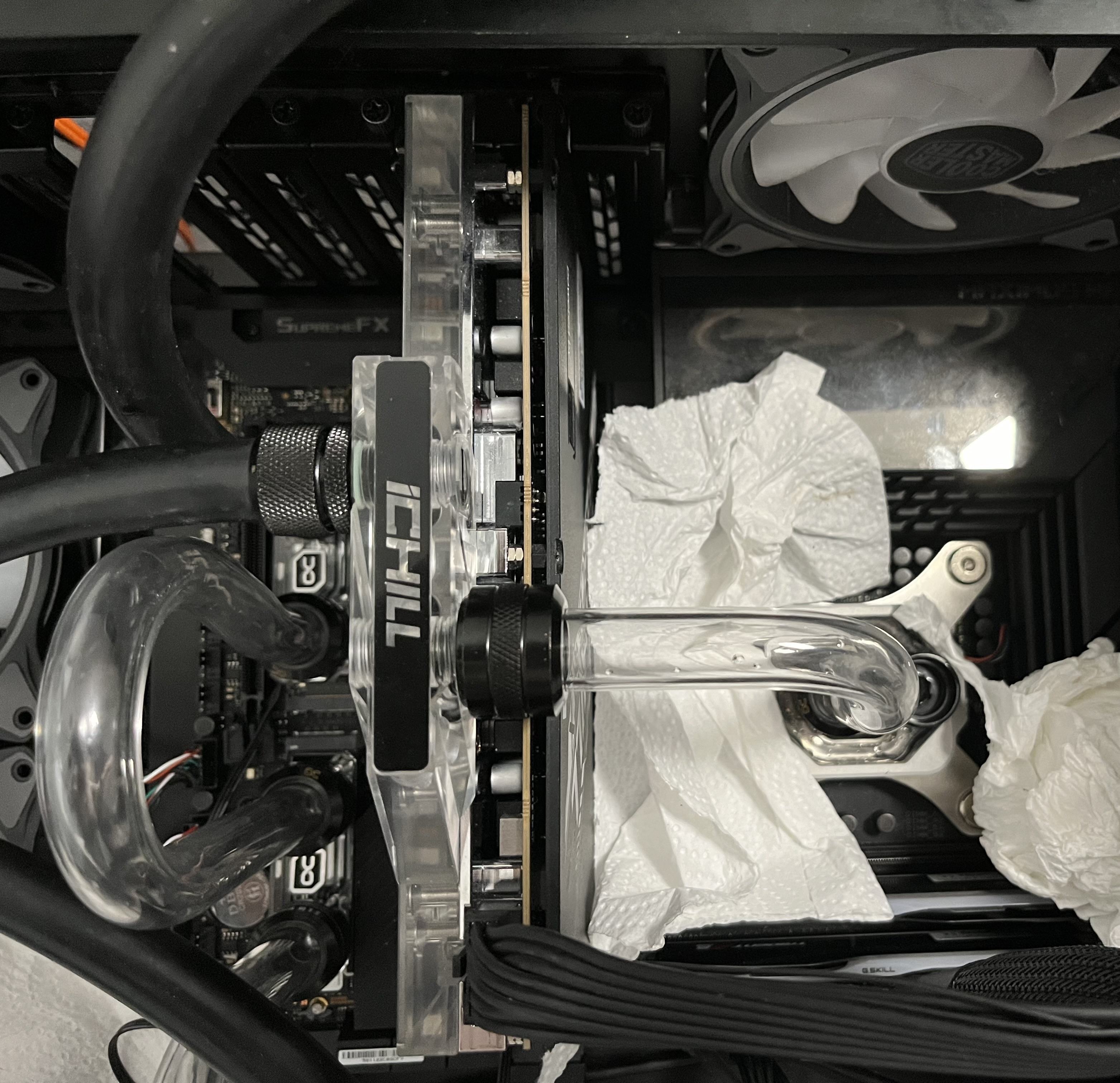

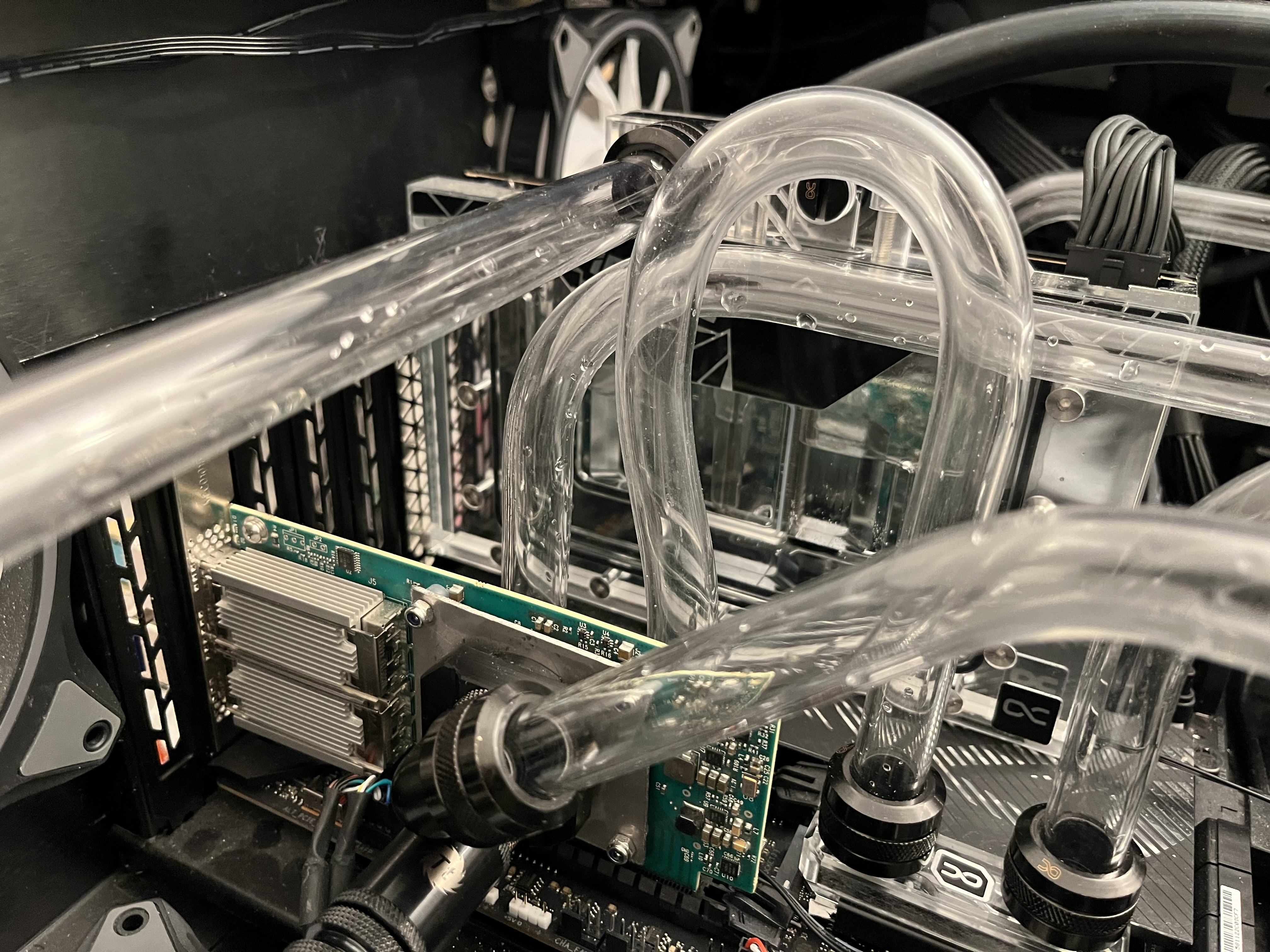

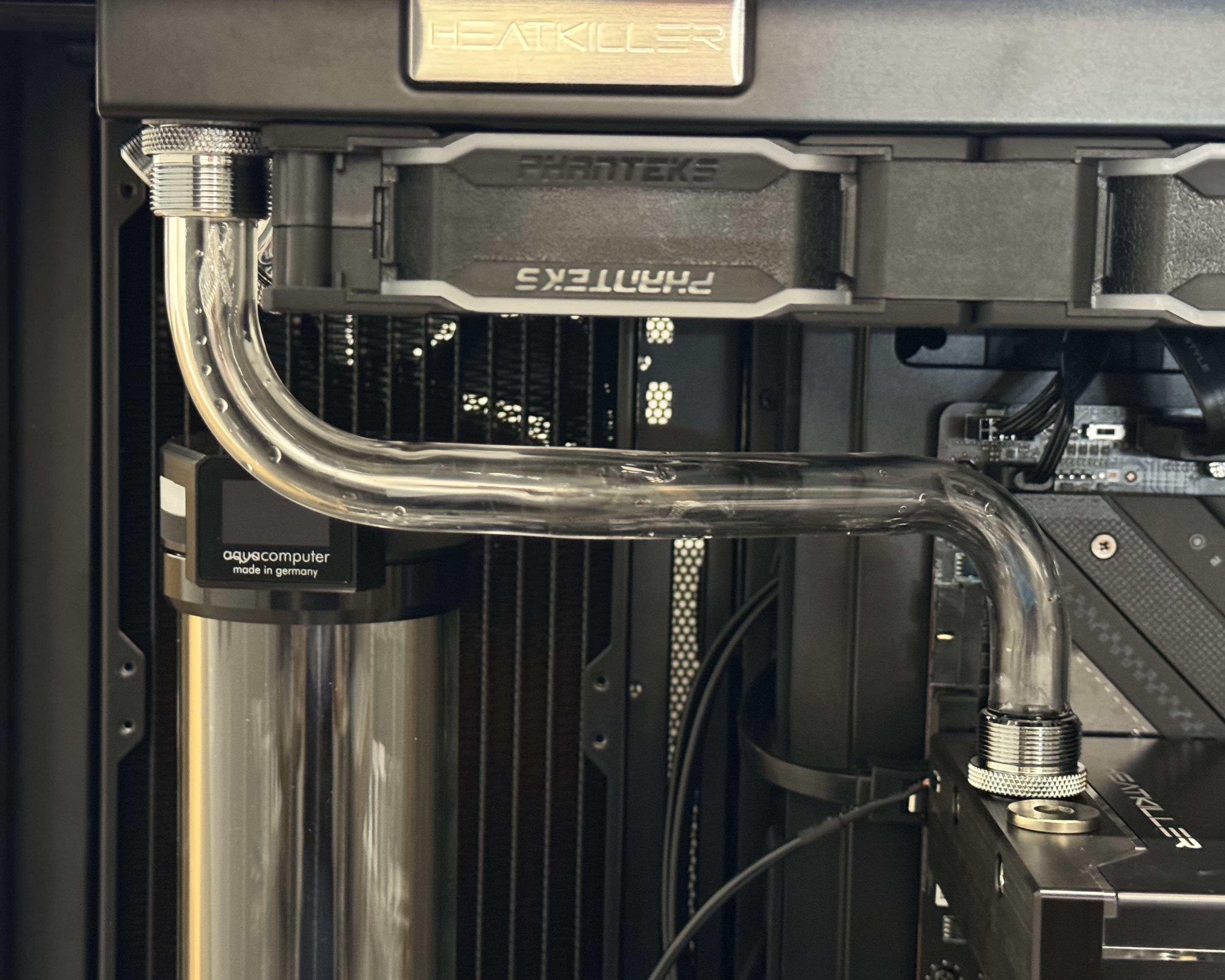

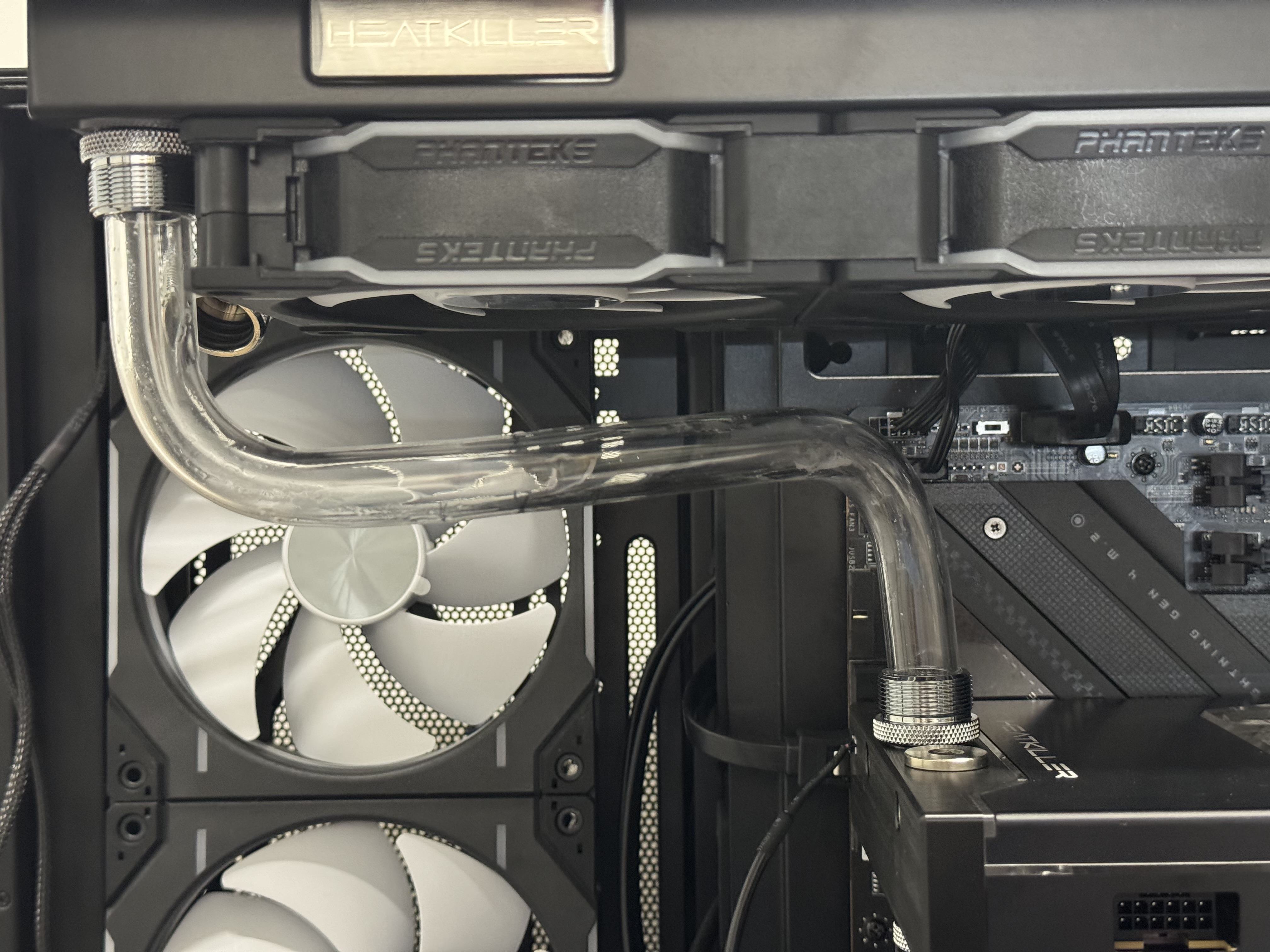

Hier geht‘s ganz schön eng zu, aber ich finde gar nicht schlecht für ein Erstlingswerk:


Sieht sehr gut aus. Mir graut es allerdings gerade mehr davor, die passenden Steine zu suchen als weiter mit den Alphacool Messlehren herum zu hantieren… ;)

Brauche auch leider dauernd andere Winkel als 90 Grad. Und nix ist gescheit in der Flucht bei kurzen Abständen, da helfe ich mir freihändig…

Beispiel: Ausgang Graka und Eingang CPU sind hübsch ca. 7mm versetzt.
Es gibt Adapter mit 7mm Versatz wenn Du gar nicht zurecht kommst

Bin ja zurecht gekommen. Sicherlich ist da noch Optimierungspotenzial, aber erstmal Loop fertig bekommen. Feinschliff ist dann Kür und für später.

Jetzt mit den Hardtubes nutze ich doch tatsächlich intensiv den Dr. Drop um die Dichtigkeit zu prüfen. Interessante Erkenntnis: der bisherige 90 Grad Winkel am NIC-Block hält nicht dicht (…genug für Luft), wobei da nie Flüssigkeit ausgetreten ist. Getauscht, der neue ist dicht. Wie dem auch sei, mit dem Dr. Drop teste ich abschnittsweise immer mal wieder, das macht dann eine etwaige Fehlersuche einfach.

Allerdings graut es mir davor, wenn irgendwann mal neue Hardware kommt: mit nem neuen Mainboard, CPU und Graka kannste dann im Zweifel echt alles neu machen.

Spannend wird auch, ob die aktuelle Hardware die Hantiererei überhaupt überlebt hat. Die SSDs mussten ganz schön was aushalten…

Allerdings graut es mir davor, wenn irgendwann mal neue Hardware kommt: mit nem neuen Mainboard, CPU und Graka kannste dann im Zweifel echt alles neu machen.
da ich viel zu oft die Hardware tausche, machen bei mir Hardtubes genau darum keinen Sinn.

Aber Dein Tube-Geflecht sieht schon sehr spannend aus. Erinnert mich an Rohrbrücken in Chemie-Werken und Raffinerien.

Jo, früher habe ich auch häufiger umgebaut. Jetzt eher so alle 2 Jahre: ich kaufe Grakas möglichst wenn sie neu rauskommen und dann auch gleich (wenn nötig/sinnvoll) die aktuelle Plattform.

Entsprechend hab ich gerade ne 4090 und nen 13900KS laufen.

Ob ich jetzt im Herbst direkt wieder mit der 5000er Gen zuschlage, weiß ich echt noch nicht. Eigentlich reicht die 4090 noch mit sattem Leistungspuffer für alles, was ich mache. Andererseits geht mir Intel auf die Nü*** und ich will erstens den 13900KS in die RMA zwecks Umtausch gegen nen neuen geben (Board und CPU gehen in die Familie) und mir zweitens dann ne AMD-Plattform holen. Ich schwanke noch.

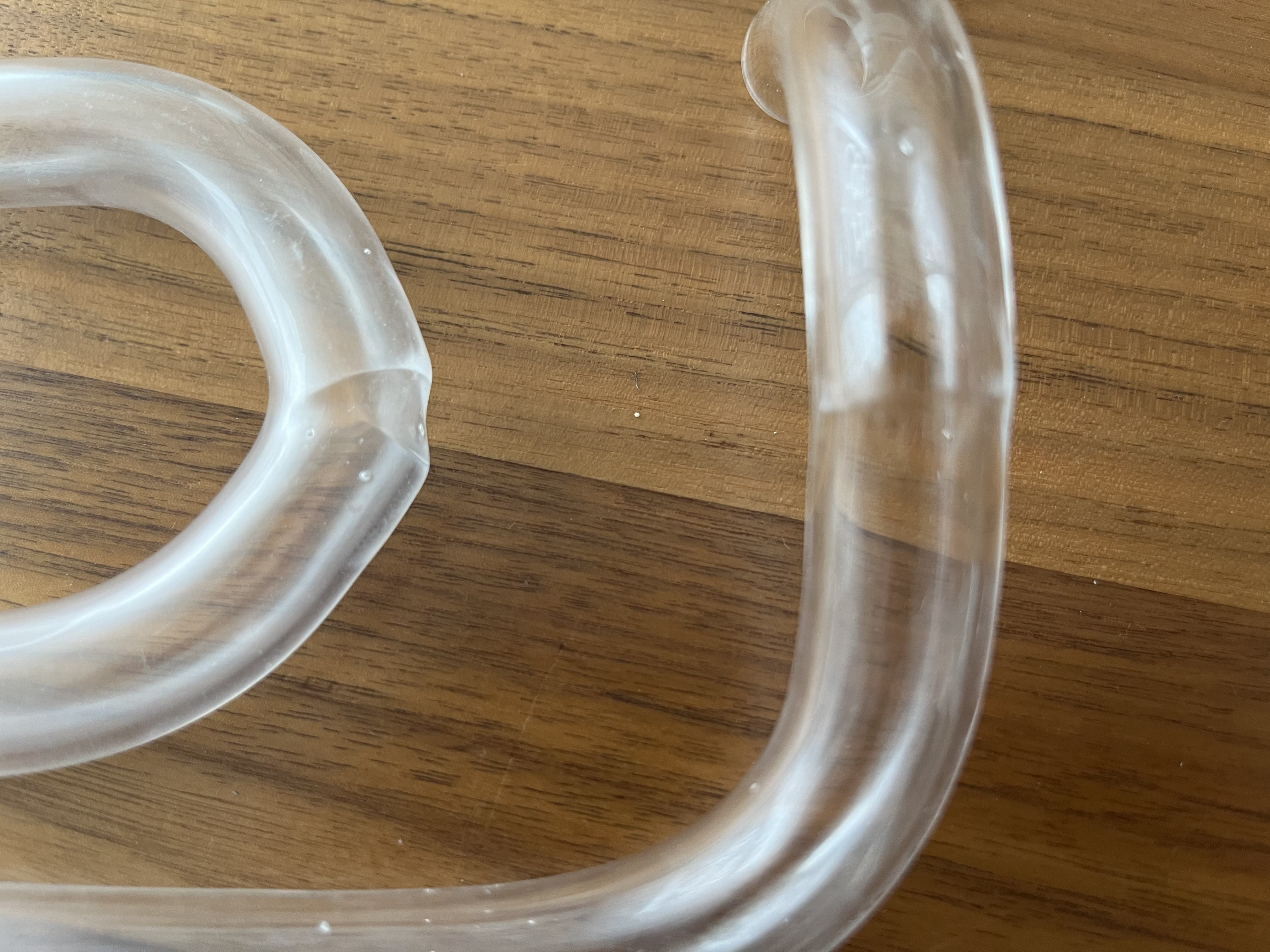

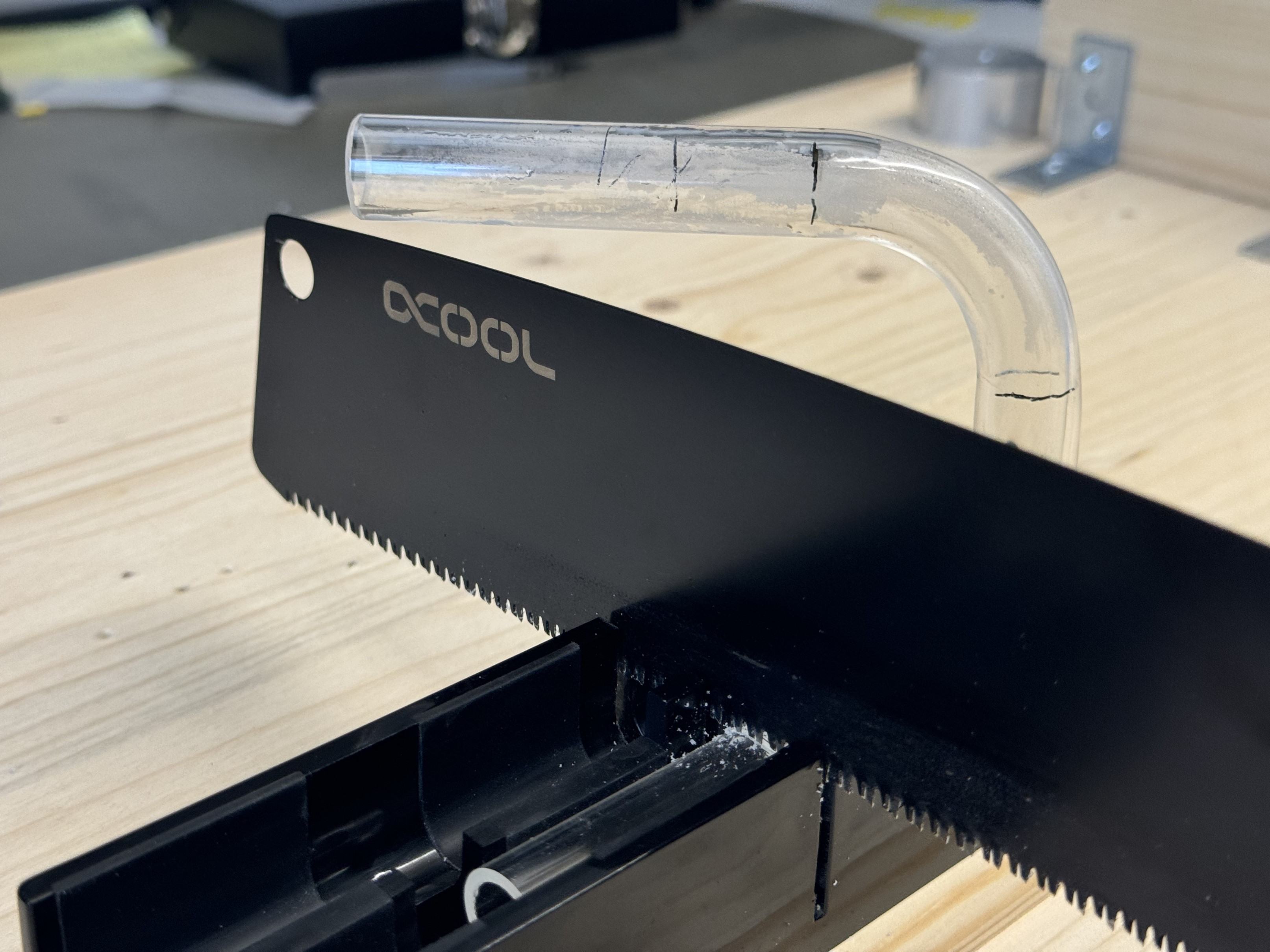

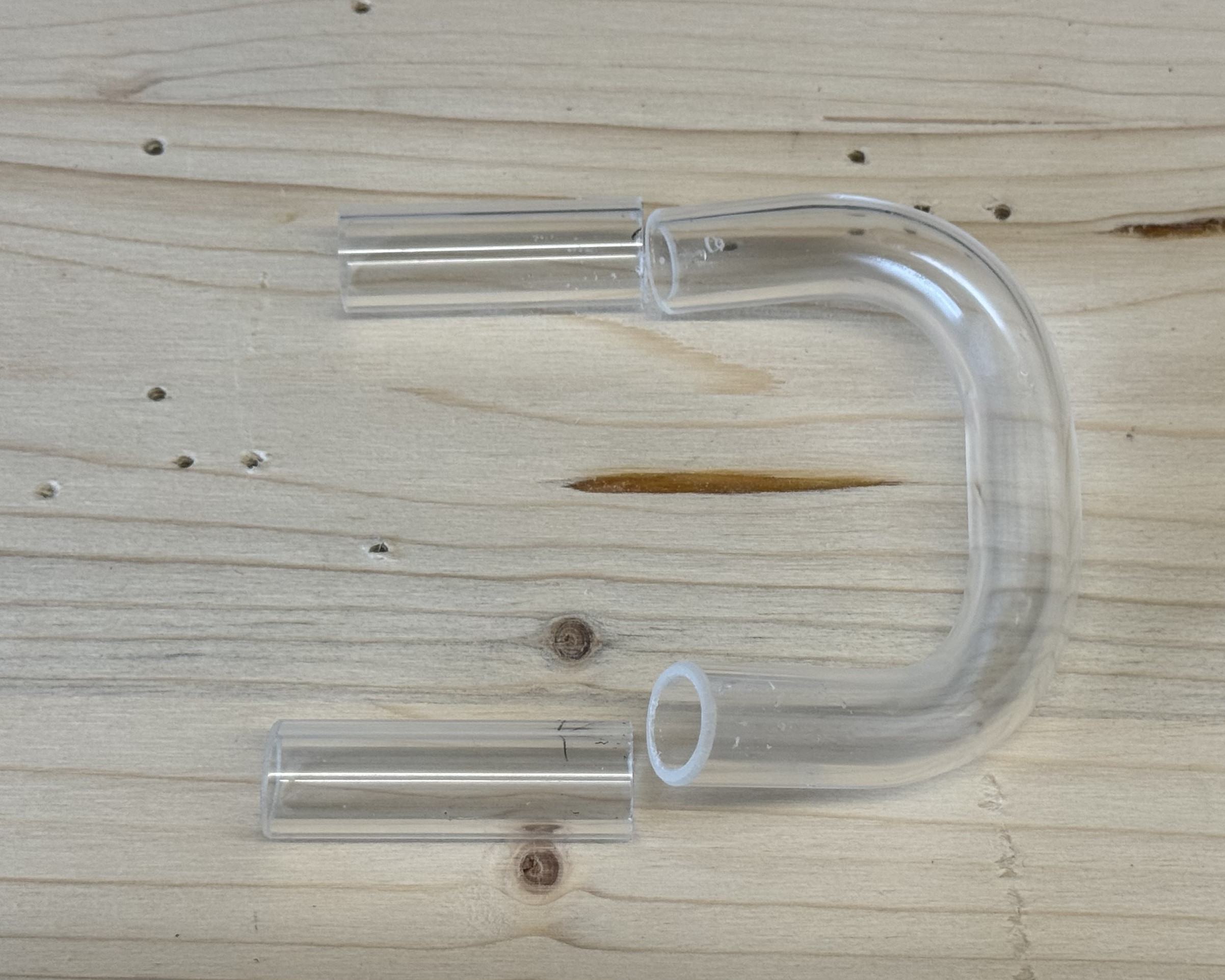

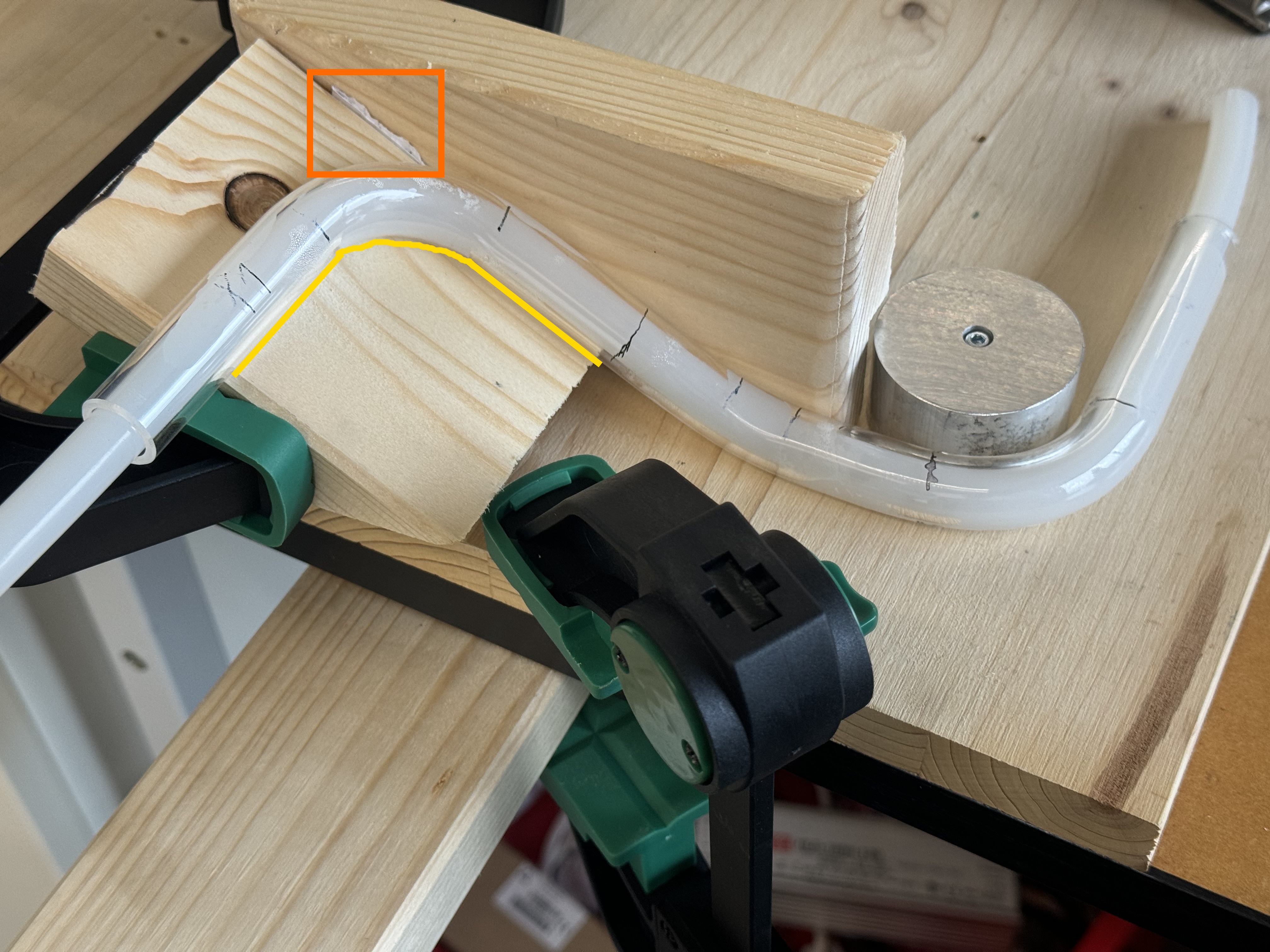

Nach 9 Rohren hab ich nun auch ein Bild, wie man es NICHT machen sollte - beide Beispiele zeigen den falschen Umgang mit der Silikonschnur.

1. Bevor man nicht sicher ist, das die Winkel/Bögen stimmen, sollte man die Silikonschnur nicht rausnehmen. Wenn man dann nämlich nochmal korrigieren will, bekommt man die bisweilen nämlich nicht wieder rein. Einfach von beiden Seiten und hoffen funktioniert NICHT (siehe 180 Grad Bogen). ;)

2. Weil das rausziehen der Schnur gerne ein Akt ist, war ich faul und habe sie bei einem Korrekturversuch nicht wieder weit genug reingesteckt (obwohl es gegangen wäre). Gab dann eine hässliche Stufe.
