[Bilder+Kommentare]19" - Cases, Rackmounts, Equipment

Mittlerweile ist noch ein 1HE Server dazu gekommen...ausgestattet mit:

- 3200 AMD 64 Venice
- 1.5GB DDR RAM
- 2x RAID1 (160GB Samsung)
- 2x RAID1 (500GB Samsung T166)
- Die 40mm Lüfter wurden auf 9V reduziert, haben trotzdem noch genug Kühlleistung.
- Der Kabelbaum wird nach der Prüfungszeit noch sortiert, der gefällt mir persönlich noch nicht so gut ;)

Bilder hier --> http://www.nine-degree.de/galerie/?g=NDN

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
*Thread aus der Versenkung hol" Hat hier keiner mehr neue 19" Bilder? :confused:

Von mir gibts was neues:

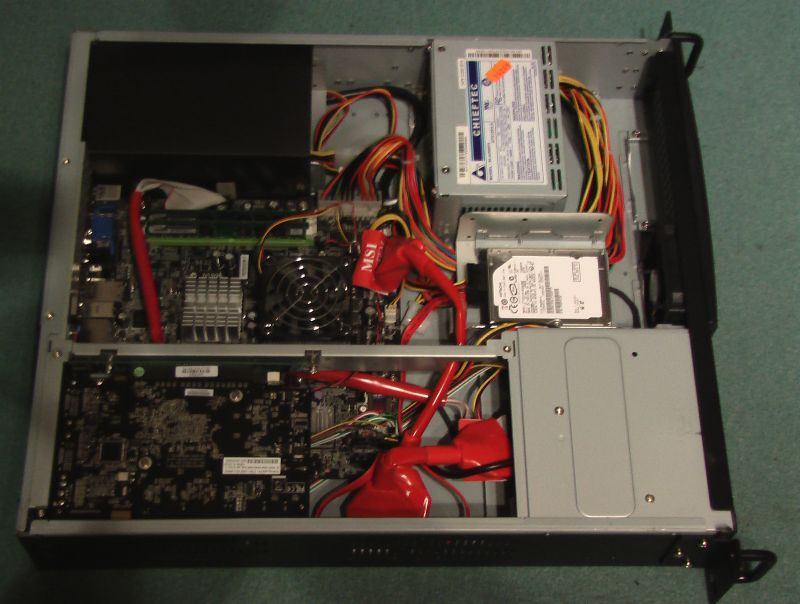

Meine Stromspar-Workstation für Cinema 4D und Videobearbeitung
Core 2 Duo Mobile T7200 2 GHz
MSI 945GT Speedster-A4R
4 GB RAM DDR2 667
Geforce 7600GT
Hitachi 100 GB 2,5" HD 7200rpm (später noch dazu 2x160GB 2,5" 7200rpm @RAID0)
Chieftech 270 Watt mATX Netzteil
Chenbro RM22300 19" 2 HE
attachment.php


attachment.php


Mein neuer 19" 1 HE Renderclient für Cinema 4D:
Core 2 Duo E6400 2,13 GHz (wird später evtl. gegen Q6600 G0 getauscht, falls es keine Temp-Probleme gibt)
ASUS P5M2-M/C (1 HE Serverboard mit wirklich NULL OC-Möglichkeiten)
4 GB RAM DDR2 667
Fortron 300 Watt Netzteil
Chenbro RM 12400 19" 1 HE
attachment.php

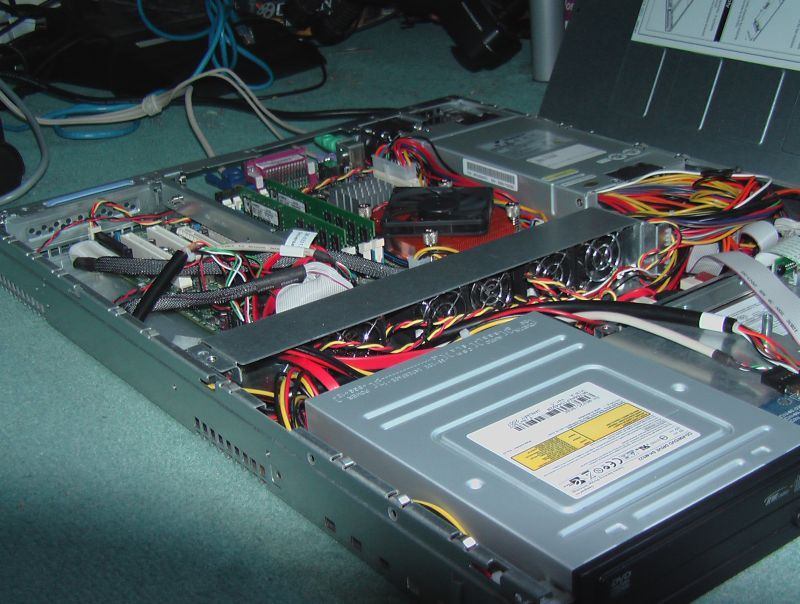

Die 5 Lüfter in der Mitte sind ganz schön laut :fresse:

attachment.php

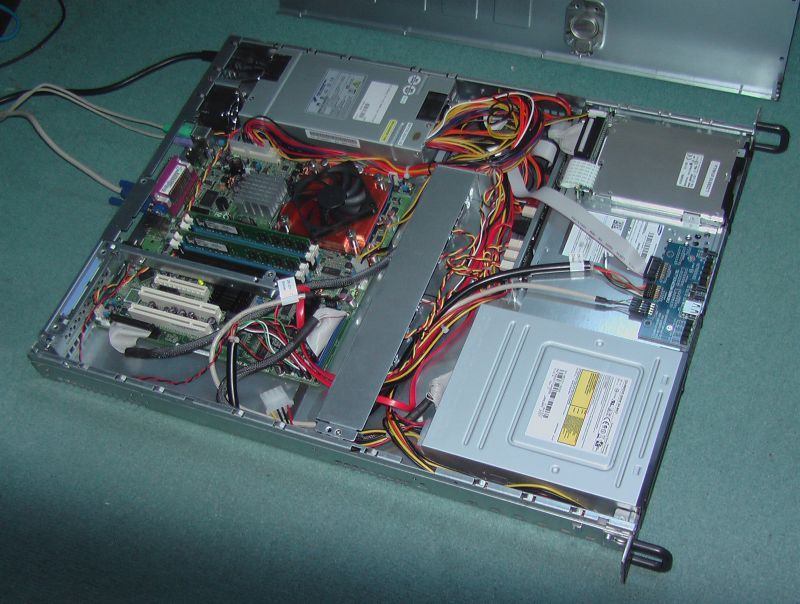

Zum Glück läuft das Board trotz 24 Pin NT-Anschluss auch mit 20 Pin NT-Stromkabel. Eigentlich sollte da ein stinknormales S775 Desktopboard rein, aber damit war das System wegen der querstehenden RAM-Bänke nicht kühl zu kriegen :(

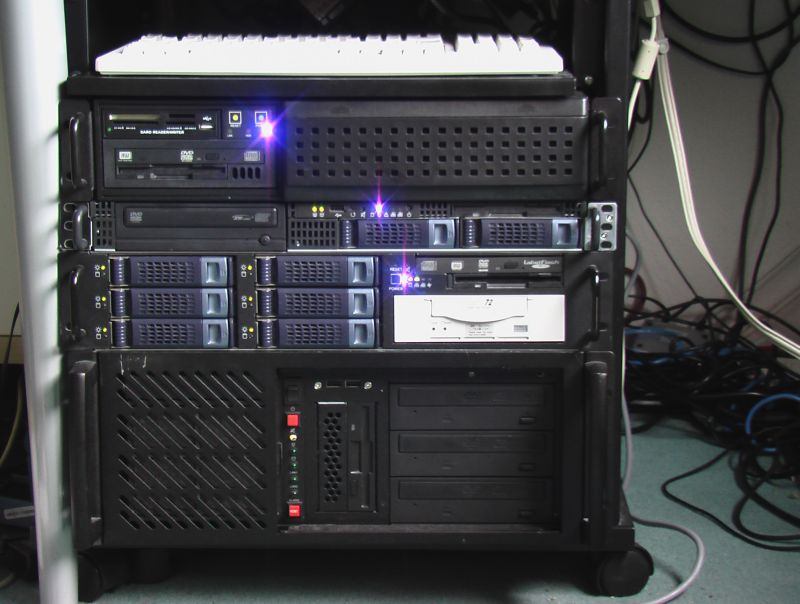

So sieht es bei mir derzeit unterm Schreibtisch aus:
attachment.php

Oben meine 2 HE Stromspar-Workstation
Dann der 1 HE Renderclient
Dann mein Server im Chenbro RM214 2 HE mit AMD X2 3800+EE und DAT72 SCSI-Streamer für Backups (den Streamer hab ich günstig bekommen, leider mit weißer Frontplatte :kotz: )
Unten mein Q6600 @ 2,7 GHz im Chenbro RM41122 4 HE als weiterer C4D-Renderclient und zum gelegentlichen Zocken

(Kommentare kommen in den Kommentare zum 19" Bilderthread)


Anhänge

  • IMGA0565a.jpg
    70,4 KB · Aufrufe: 5.179
  • IMGA0567a.jpg
    71,4 KB · Aufrufe: 5.138
  • IMGA0577a.jpg
    71,2 KB · Aufrufe: 5.198
  • IMGA0582a.jpg
    94,9 KB · Aufrufe: 5.136
  • IMGA0583a.jpg
    94,9 KB · Aufrufe: 5.127
Hier mal wieder nen paar aktuelle Bilder von meiner kleinen Serverfarm:



Der Obere kam dazu und ist nen Super-Silent-FTP-Server




Die kommen demnächst in den FTP-Server rein

eine SATA-Backplane für 4 2,5"-Platten die passt in einem 5,25" Laufwerksrahmen

Wegen der Lautstärke und dem Energieverbrauch nehmen ich warscheinlich eh erstmal nur noch 2,5"-Festplatten

Zuletzt bearbeitet:
Nen vater von meinem Kumpel hat nen Shop und der kann die irgendwie kaufen/besorgen

Kostenpunkt: 95€ pro Backplane

aber ich werd se mir besorgen.. damit kannste ja locker zig Festplatten in nen PC.. und Strom sparen und RAID ^^ uhh

wie biste mit der backplane zufrieden? hab mir des nämlich auch schon überlegt

Zuletzt bearbeitet:
Kennt jemand ne günstige Möglichkeit die Chenbro Gehäuse zu beziehen?
Hätte evtl ne Möglichkeit an einen 42HE 19" Schrank zu kommen was aufgrund des vorhandenseins von 2 19" USVs und einem älteren 19" Server nicht blöd wäre, aber richtig Sinn würds erst machen wenn ich auch meinen Fileserver auf 19" umbaue.
Dazu wär ein 2 HE Gehäuse für 8 Platten oder ein 3 HE Gehäuse für 12 Platten perfekt geeignet.

Hier noch die Bilder von meinem 19" Equipment:


APC SmartUPS 2200XL mit 5 HE (versorgt mein Zimmer, hab noch ne zweite die meine(n) Server versorgt.


HP NetServer LPr mit 2 HE, einer der ersten 2 HE Server von HP.
Ausgestattet mit 2x Pentium III 750 MHz FSB100, 512 MB RAM, 2x 73 GB U320 10k HDDs, Remote Management Card.

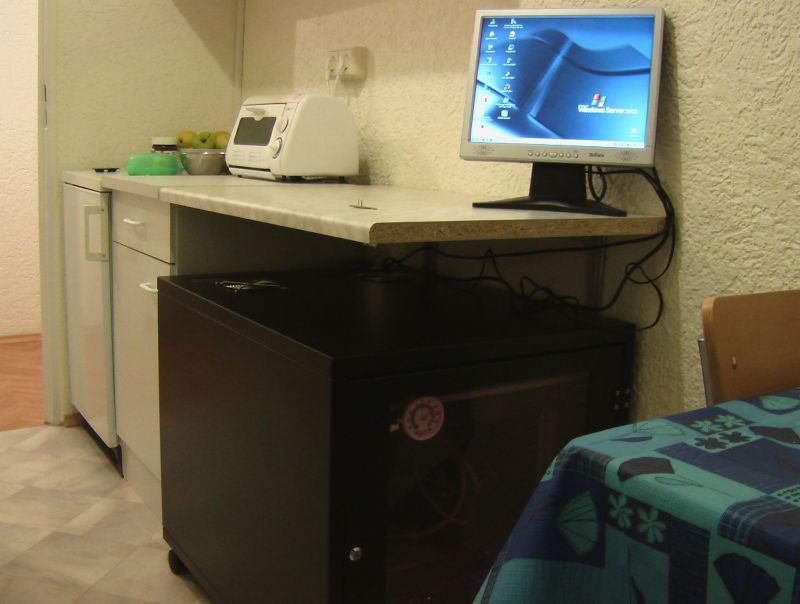

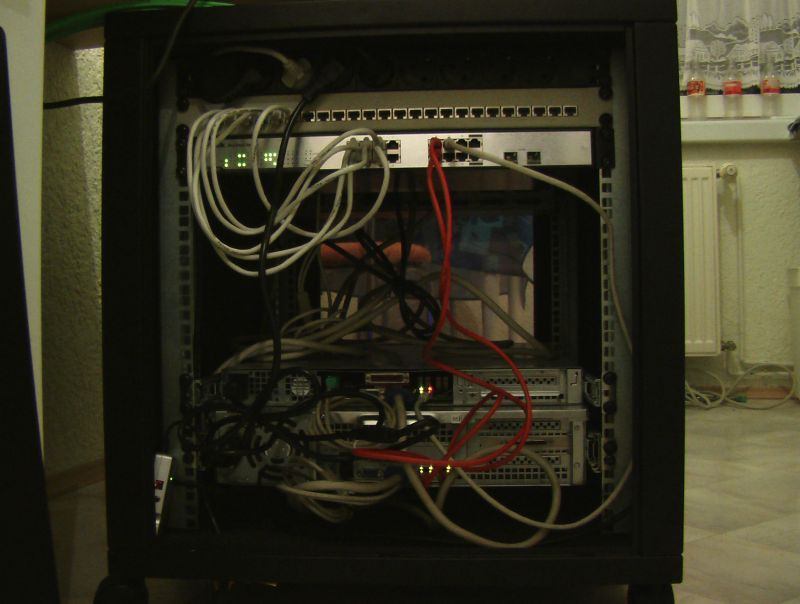

Ich bin inzwischen umgezogen und habe jetzt ein Lehmann Akkustikrack in der Küche :p Da werden auch laute 1 HE Pizzaschachteln erträglich gedämmt. Im Moment ist da nur mein Win 2003SB Server und ein 1 HE Renderclient für Cinema 4D drin. Außerdem ein Patchpanel für die Dosen aus dem Arbeitszimmer und dem Flur und ein D-Link 16x smartmanaged Gigabit-Switch. Jetzt wartet da noch der 2. C4D Renderclient auf den Einbau ins Rack. Und im Laufe des Jahres wird wohl noch ein dritter Renderclient dazukommen (vielleicht Dual S771), damit ich die 3er Netrender-Lizenz von Cinema 4D XL voll ausschöpfen kann. Die Workstation im Arbeitszimmer unterm Schreibtisch ist wieder in einen normalen ATX-Miditower gewandert.

attachment.php


attachment.php


Anhänge

  • IMGA0649a.jpg
    58,4 KB · Aufrufe: 1.810
  • IMGA0651a.jpg
    55,1 KB · Aufrufe: 1.806
Mein kleines Rack, allerdings ein älteres Foto, wenn ich heut abend meine Cam wieder habe kommt was aktuelleres:





Aktuell bin ich hauptsächliich noch auf der Suche nach nem günstigen Angebot für das Chenbro RM41416 für mein Fileserver.

Zuletzt bearbeitet:
zurzeit hab ich nur ein 19" case rumstehen. dort ist mein server drinne. hat 4he und nimmer das frischeste -.-
zusätzlich hab ich ein altes 4he nas gehäuse das ich ausgeschlachtet habe. dort wird ein scsi array und meine festplatten fürn server untergebracht.





hier ist mein 15" der im schrank hängt um den server zu verwalten, falls der remote mal net funzen sollte.

So mit leichter Verspätung was aktuelles:







Oben nach unten:
3Com Baseline Switch 2916-SFP Plus - 16-Port GBit Switch Managed mit 4x Modulslots

17" TFT Monitor, 4-Fach KVM und PS/2 Tastatur sowie die Netzteile für das Plattenarray

12-Platten SCSI Rack mit 12x 18GB U160 Platten im Raid50 (4x 3 Platten pro Controllerkanal im Raid5 zusammen als Raid0)

Erster HP NetServer LC2000r mit Web- Backup- und FTP-Server und den SCSI Array dran

2ter HP NetServer LC2000 atm ohne System und der "Hauptserver" für DHCP, Datei-, Domän-, DNS-, etc Server mit Router als VM drauf



Hier ein ausrangiertes Raidsystem von mir.
Wer interesse hat siehe Link in der Signatur :)

Hier mal mein Lan-Rack, derzeit jedoch stark ausgeschlatet. Normalerweise hier hier noch der 2. Negtear-Switch sowie eine Kabelführung drinne:



Hier mein frisch gekauftes Rack, dass ich heute mal zum Testbetrieb zusammengebaut habe. Der Netgear-Switch wird noch durch einen 24 Port 100er mit 2 1000er Modulen ersetzt. Dann kommt er in den Keller, wo auch mein 19" 3 HE-Chenbro Server steht.





Weitere Bilder folgen, sobald das Teil aufgehängt ist. Dann auch welche vom Server.

So, gerade eben mein neues Gehäuse bestückt.





- Asus M2A-VM
- Athlon X2 3800+ EE
- 2GB MDT
- Promise SATA300 TX4
- netto 2,9TB

Moin,
der nächste Winter kommt bestimmt!


Im Sommer wird an den Autos, im Winter am PC-Gedöns gewerkelt. Die zwei Rittal-Serverschränke (800x800 - 42HE - Glastüren) warten (noch) in der Garage, um dann den Platz des Stahlregals und des Stapels daneben einzunehmen. Dann beginnt das Füllen - zuerst unten die UPS 2200 (höllenschwer!) und dann die 7HEs und die 4HEs.

Inhalt der 19"-Gehäuse sind dann entsprechend der geplanten ASUS-Ahnengalerie meist Dual-Boards mit Sockel5 über S7, PPro, Slot1 ... bis hin zu S370 und den TUAs (s. auch Sig).
Wird bestimmt eine nette Geräuschkulisse, wenn die Dinger alle laufen. ;)

Gruß

Zuletzt bearbeitet:
Ich auch :-)

Habe vorhin endlich meinen Cisco/Linksys RV082 Router in die Wohnung geholt und hinter die Arcor EasyBox 801A geklemmt (PPPoE-Durchlassfunktion ;-)). Die EasyBox dient jetzt nur noch als Modem und als Telefonanlage.

Ansonsten läuft hier derzeit nur ein 19" 1HE 16x Gigabit Switch. Mein Patchpanel, an dem die 4 Gigabit-Dosen am Schreibtisch angeschlossen sind, liegt daneben.

Für das kommende WE ist geplant meine Abstellkammer in einen "Serverraum" zu verwandeln. Dazu muss ich noch ein passendes Regal bauen, da der Platz leider sehr begrenzt ist, da auch noch ein Schornstein in der Abstellkammer wohnt und somit kein Platz für ein richtiges Serverrack ist.

Anschließend sollen da 1x 3HE Chenbro, 1x 2HE Chenbro und 2x 1HE Chenbro und NoName-Server rein, die teilweise schon in der Wohnung sind, teilweise aber auch noch im Keller des Elternhauses werkeln.

Sobald das Regal für die Server fertig ist, werde ich hier mal ein paar Bilder hochladen.

Wer hat sonst noch so was gemacht? Ich will Bilder :-)

so sieht es im moment bei mir im keller aus



bin im moment bisschen am umbauen mit servern etc.
wenn dir kisten alle laufen werde ich auch das komplette rack mal umstrukturieren, d.h. USV von vorne nach hinten. switche, patchpanel und KVM alle nach hinten, evtl. nur ein switch oder ein paar gepatchte ports aufm panel vorne falls mal was ist... und endlich mal meine infratec PM8 anschließen :)

Juhu! Endlich fertig mit der Bastelei!

USV muss ich noch anschließen und die Stromkabel etwas besser verkabeln. Ansonsten Läuft der Kram soweit. Für die gesamte Technik gibts ne extra Sicherung mit 16A. Was soll ich noch mehr erzählen - seht selbst!




Hier nochmal alle Bilder in Originalgröße (iPhone-Quali):

http://tmp.teh1.de/53763-IMG_0154.jpg
http://tmp.teh1.de/76102-IMG_0155.jpg
http://tmp.teh1.de/39456-IMG_0156.jpg
http://tmp.teh1.de/46562-IMG_0157.jpg
http://tmp.teh1.de/16753-IMG_0158.jpg
http://tmp.teh1.de/73553-IMG_0161.jpg
