Hat hier jemand mehr als 2 Lüfter im Gehäuse angeschlossen ?
Das Problem bei mir ist, das das P8Z77I Deluxe nur 2 Lüfteranschlüsse auf bem Board hat (einer davon für die CPU), wie werden die anderen mit Spannung versorgt ?
Ich möchte die aber auf 12V laufen lassen, Adapter (Y-Kabel) habe ich schon gesehen, gibt es eine Lösung vom Molex auf Lüfter 4 Pin ?
Im Gehäuse hätte es locker Platz für eine 3.5 Zoll Lüftersteuerung
http://www.caseking.de/shop/catalog...aze-Q-35-Zoll-Fancontroller-black::12660.html
Das Problem bei mir ist, das das P8Z77I Deluxe nur 2 Lüfteranschlüsse auf bem Board hat (einer davon für die CPU), wie werden die anderen mit Spannung versorgt ?
Ich möchte die aber auf 12V laufen lassen, Adapter (Y-Kabel) habe ich schon gesehen, gibt es eine Lösung vom Molex auf Lüfter 4 Pin ?
Im Gehäuse hätte es locker Platz für eine 3.5 Zoll Lüftersteuerung
http://www.caseking.de/shop/catalog...aze-Q-35-Zoll-Fancontroller-black::12660.html
Zuletzt bearbeitet:
Klar, solche Adapter gibt es. Such einfach mal Molex Lüfteradapter. Ist übers Handy bisschen doof
Die Scythe ist echt gut, hab selbst mal 8(!) Lüfter dran gehangen. Kein Problem. Aber: Der Laufwerksschacht ist ein 5,25" Schacht, kein 3,5". Bei 3,5" bräuvhtest du dann entsprechende Adapter. Ist also deutlich umständlicher, als wenn du gleich ne 5,25er kaufst.
Die Scythe ist echt gut, hab selbst mal 8(!) Lüfter dran gehangen. Kein Problem. Aber: Der Laufwerksschacht ist ein 5,25" Schacht, kein 3,5". Bei 3,5" bräuvhtest du dann entsprechende Adapter. Ist also deutlich umständlicher, als wenn du gleich ne 5,25er kaufst.
SkillerBehindYou
Enthusiast
Dann kommst du doch aber nicht ohne weiteres ran, wen du mal was regeln willst?
Hiermit kannste z.B. dann zwei Lüfter mit 12V direkt an Netzteil anschließen.
killingspree
Neuling
- Mitglied seit
- 12.08.2007
- Beiträge
- 14
Hallo Leute ich hab mal ne kurze Frage
Habe mir das Prodigy in weiss geholt, Bitfenix hat übrigens mittlerweile wohl den Netzteil Bereich geändert denn hinten ist nun alles offen sodass mein Be Quiet Straight Power E9 480W CM
reinpasst und ich auch komplettes CM nutzen kann ohne iwas biegen zu müssen
Nun zu meiner Frage. Ich wollte das ASROCK Z87E-ITX einbauen und darauf den Thermalright Macho HR-02, nun weiß ich aber irgendwie nicht so recht ob der nicht zu groß wäre bzgl Grafikkarte / PCIE Slot?!!!
Habe schon mehrfach google durchsucht aber finde keine genaue Aussage dazu ob das passt, beim Z77 war das ja wohl größtenteils ein Problem das der Sockel zu nah drann war.
Hoffe ihr könnt mir weiterhelfen?!!
MFG
Habe mir das Prodigy in weiss geholt, Bitfenix hat übrigens mittlerweile wohl den Netzteil Bereich geändert denn hinten ist nun alles offen sodass mein Be Quiet Straight Power E9 480W CM
reinpasst und ich auch komplettes CM nutzen kann ohne iwas biegen zu müssen
Nun zu meiner Frage. Ich wollte das ASROCK Z87E-ITX einbauen und darauf den Thermalright Macho HR-02, nun weiß ich aber irgendwie nicht so recht ob der nicht zu groß wäre bzgl Grafikkarte / PCIE Slot?!!!
Habe schon mehrfach google durchsucht aber finde keine genaue Aussage dazu ob das passt, beim Z77 war das ja wohl größtenteils ein Problem das der Sockel zu nah drann war.
Hoffe ihr könnt mir weiterhelfen?!!
MFG
Also wenn Du das ASRock Z87E-ITX mit dem ASUS P8Z77-I Deluxe vergleichst, sollte es passen
Beim Asrock ist zwischen CPU Sockel und PCIe Slot sogar etwas mehr Platz und das Asus haben einige, so wie ich auch, mit dem Macho bestückt
Beim Asrock ist zwischen CPU Sockel und PCIe Slot sogar etwas mehr Platz und das Asus haben einige, so wie ich auch, mit dem Macho bestückt

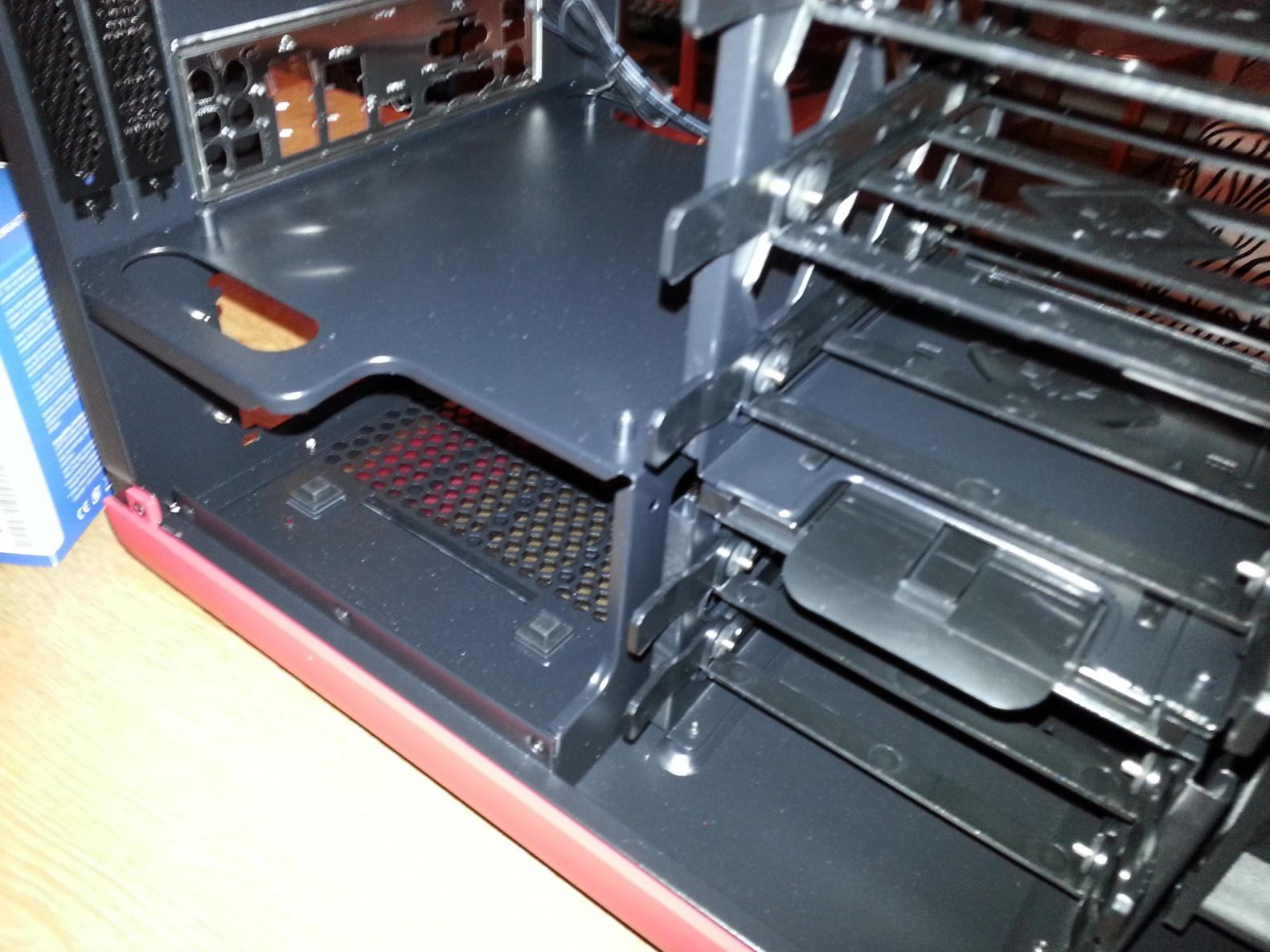

heute ist mein 2tes Prodigy gekommen, dass ich für ein NAS benutzen will. Anscheinende gibts ne neue Revision, die dem Innenausbau vom Colossus M ITX entspricht.
E1: Der Mainboardtray hat z.B. den Ausschnitt für die Colossus m LED Leiste

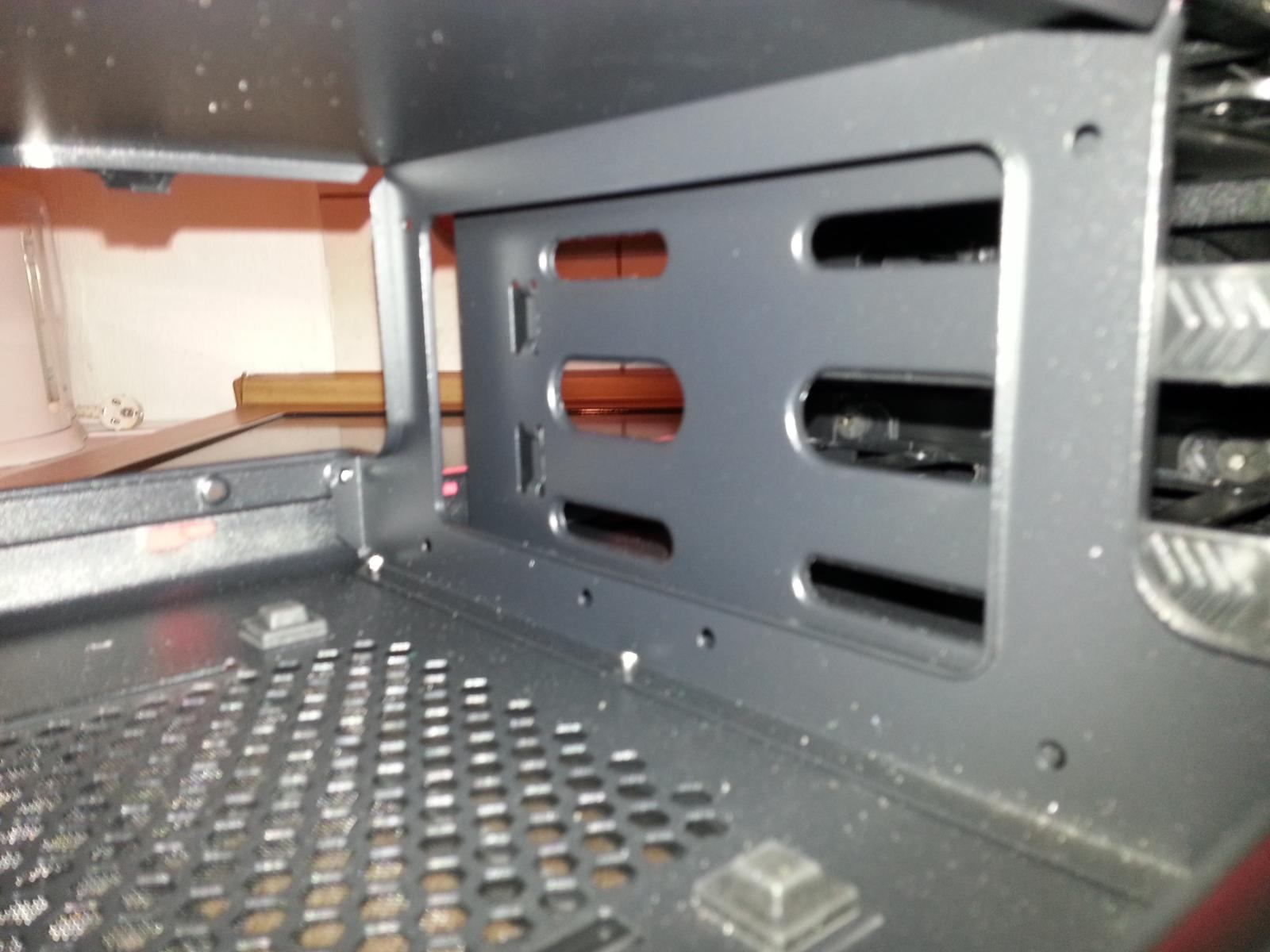

E2: Zusätzlich ist ein großes Loch im vertikalen Teil des Mainboard Trays. Wenn man den unteren HDD Käfig ausbaut könnte man dort Kbael durchführen.
E1: Der Mainboardtray hat z.B. den Ausschnitt für die Colossus m LED Leiste
E2: Zusätzlich ist ein großes Loch im vertikalen Teil des Mainboard Trays. Wenn man den unteren HDD Käfig ausbaut könnte man dort Kbael durchführen.
Zuletzt bearbeitet:
Smatter
Urgestein
Das ja sehr interessant, also neue Revision... Passen eigentlich die Frontpanele und Seitenteil vom normalen Prodigy an die mATX Version?
Smatter
Urgestein
Ohkai... Danke... Mal gucken...
Das weiße Prodigy von nem Kumpel hat auch den Aufbau. Dass es da um Sparen ging? Wohl kaum. Für den Netzteileinbau könnte das durchaus sinnvoll sein.
Naja, sparen in der hinsicht, dass man für das Phenom, Colossus M und Prodigy ein Grundgerüst nehmen kann. Hab mittlerweile auch entdeckt, dass in der Front ein Loch für die nicht vorhanden LEDs sind
Aber netzteilkabelverstecktechnisch fand ich die alte Version besser. Aber ein Pluspunkt des neuen Aufbaus ist, dass man Seitenteile vertauschen kann, ohne den SSD Halterung wegzubauen.
Aber netzteilkabelverstecktechnisch fand ich die alte Version besser. Aber ein Pluspunkt des neuen Aufbaus ist, dass man Seitenteile vertauschen kann, ohne den SSD Halterung wegzubauen.
Zuletzt bearbeitet:
Matschgo
Legende
Smatter
Urgestein
Viel Spaß.....
Matschgo
Legende
Danke
... bis jetzt is der Grakakühler drauf, sonst nix... das störrische Luder wollte nur nach etwas Dremelarbeit sitzn^^
... bis jetzt is der Grakakühler drauf, sonst nix... das störrische Luder wollte nur nach etwas Dremelarbeit sitzn^^Wo kommt der der Quad-Radiator hin!?
Cool für das Maximus Impact gibt es nun auch Wakkü ein Block für Cpu Chipsatz und Spawas in einen huni.Google-Ergebnis für http://www.pc-max.de/sites/pc-max.de/files/mman/eh/19d134077868f5bdd53c5075b695a7b1.jpg
In 4 Ausführungen glaube ich .
In 4 Ausführungen glaube ich .
Zuletzt bearbeitet:
MysteriousNap
Legende
- Mitglied seit
- 17.10.2012
- Beiträge
- 11.177
Das gibts doch schon länger und soll laut Bundi wohl auch nicht so gut kühlen.
Wie gab es da nen Test?
Gerade was Gefunden da ist aber nur vom Bitspower Fullcover die Rede der Ek hat nen anderen Aufbau.
Beim Bitspower beginnt der Wassereintritt bei den Spawas zur Cpu und dann ab Chipsatz raus .
Bei Ek geht das Wasser zuerst auf die Cpu läuft zum Chipsatz und zurück zu den Spawas und wieder raus ohne die Cpu wieder auf zu heizen mit einem Separtem Kanal.
Gerade was Gefunden da ist aber nur vom Bitspower Fullcover die Rede der Ek hat nen anderen Aufbau.
Beim Bitspower beginnt der Wassereintritt bei den Spawas zur Cpu und dann ab Chipsatz raus .
Bei Ek geht das Wasser zuerst auf die Cpu läuft zum Chipsatz und zurück zu den Spawas und wieder raus ohne die Cpu wieder auf zu heizen mit einem Separtem Kanal.
Zuletzt bearbeitet:
Matschgo
Legende
So, vorerst mal fertig dieses Wochenende...
Radi wurde mit 1cm Abstandshaltern an die Seitenwand montiert, Lüfter blasen vom Gehäuse weg:
Ich liebe diese Schläuche
Die Recon fliegt wieder raus... funktioniert nicht richtig mit dem 140er Bitfenix Lüfter (tolle Werbung für die Firma)... dreht stundenlang rauf, runter und piepst dazwischen munter fröhlich, egal welche Einstellung... die 120er Bitfenix laufen hingegen ohne Probleme.
von der Seite:
...und da drin (im Betrieb bei offenen Türen) fristet er sein Dasein:
steht jetzt etwas schief weil der Radi so schwer ist... muss ich wohl Gegengewichte einbauen
Kabel von den Lüftern aussen werden noch unsichtbar verlegt sobald mein neues Netzteil daherkommt und die zweite Graka... bzw. lass ich mir eine schöne Lüfterblende lasern... die jetzigen Schutzgitter hatte ich noch übrig.
Temps und Lautstärke sind jetzt eine Wohltat... unter Vollast CPU nie über 45° und die Graka auf 52-54°@FullOC, Lüfter dabei auf 5V mit einer Wassertemp von bislang höchstens 42° nach 2h BF4... nur das Brummen der Pumpe ist leise zu hören... schön
Auf 12V wirds zwar hörbar, dafür aber auch ne ganze Ecke kühler.
Mal sehn wie das Ganze dann mit der zweiten 280x aussehen wird Hoffe der Quadradi ist dann mit den 300 Extrawatt nicht überfordert. Zur Not halt noch ein 240er aufs Dach
Und zum Schluss noch eins wie es momentan innen aussieht:
... das muss keiner groß sehen
Ansehentliches Innenleben gibts dann in ein paar Wochen
Radi wurde mit 1cm Abstandshaltern an die Seitenwand montiert, Lüfter blasen vom Gehäuse weg:
Ich liebe diese Schläuche
Die Recon fliegt wieder raus... funktioniert nicht richtig mit dem 140er Bitfenix Lüfter (tolle Werbung für die Firma)... dreht stundenlang rauf, runter und piepst dazwischen munter fröhlich, egal welche Einstellung... die 120er Bitfenix laufen hingegen ohne Probleme.
von der Seite:
...und da drin (im Betrieb bei offenen Türen) fristet er sein Dasein:
steht jetzt etwas schief weil der Radi so schwer ist... muss ich wohl Gegengewichte einbauen
Kabel von den Lüftern aussen werden noch unsichtbar verlegt sobald mein neues Netzteil daherkommt und die zweite Graka... bzw. lass ich mir eine schöne Lüfterblende lasern... die jetzigen Schutzgitter hatte ich noch übrig.
Temps und Lautstärke sind jetzt eine Wohltat... unter Vollast CPU nie über 45° und die Graka auf 52-54°@FullOC, Lüfter dabei auf 5V mit einer Wassertemp von bislang höchstens 42° nach 2h BF4... nur das Brummen der Pumpe ist leise zu hören... schön
Auf 12V wirds zwar hörbar, dafür aber auch ne ganze Ecke kühler.Mal sehn wie das Ganze dann mit der zweiten 280x aussehen wird
Hoffe der Quadradi ist dann mit den 300 Extrawatt nicht überfordert. Zur Not halt noch ein 240er aufs Dach Und zum Schluss noch eins wie es momentan innen aussieht:
... das muss keiner groß sehen
Ansehentliches Innenleben gibts dann in ein paar Wochen
Matschgo
Legende
Und eben wil ich ihn da drin verstecken möchte, kann ich leider auf der anderen Seite keinen zwiten Radi dranschrauben
Ich dachte mir, in dem Gehäause ist sowieso schon wenig Platz... mit einer zweiten Graka so gut wie gar keiner mehr, schraub ich halt nen Quad aussen dran ... hoffentlich geht der mit der zweiten 280x nicht in die Knie
Ich dachte mir, in dem Gehäause ist sowieso schon wenig Platz... mit einer zweiten Graka so gut wie gar keiner mehr, schraub ich halt nen Quad aussen dran
... hoffentlich geht der mit der zweiten 280x nicht in die Knie
