Da das O11 Dynamic so neu ist und ich darin meine erste Wasserkühlung einbaue, habe ich mich entschieden einen Buildlog zu schreiben und euch zu zeigen was am Ende dabei heraus kommt.
Der Name des Builds und ehrlich gesagt all meiner PCs ist Neith.
Fangen wir mit der Teile Liste an:
PCPartPicker part list / Price breakdown by merchant
CPU: AMD - Ryzen 7 2700X 3.7GHz 8-Core Processor (Purchased For €319.00)
Thermal Compound: Thermal Grizzly - Kryonaut 11.1g Thermal Paste (Purchased For €21.85)
Memory: G.Skill - Trident Z RGB 16GB (2 x 8GB) DDR4-3200 Memory (Purchased For €261.43)
Storage: Corsair - Force Series 3 120GB 2.5" Solid State Drive (Purchased For €0.00)
Storage: Samsung - 840 EVO 250GB 2.5" Solid State Drive (Purchased For €0.00)
Storage: Samsung - 960 EVO 500GB M.2-2280 Solid State Drive (Purchased For €176.00)
Storage: Western Digital - Blue 4TB 3.5" 5400RPM Internal Hard Drive (Purchased For €99.00)
Video Card: MSI - GeForce GTX 1070 Ti 8GB Video Card (Purchased For €0.00)
Power Supply: be quiet! - Straight Power 11 850W 80+ Gold Certified Fully-Modular ATX Power Supply (Purchased For €136.01)
Case Fan: 3x Lian-Li Bora Lite 120mm (Purchased For €0.00)
Case Fan: be quiet! - SilentWings 2 50.5 CFM 120mm Fan (Purchased For €0.00)
Case Fan: be quiet! - SilentWings 2 50.5 CFM 120mm Fan (Purchased For €0.00)
Case Fan: be quiet! - SilentWings 3 PWM High-Speed 73.3 CFM 120mm Fan (Purchased For €16.99)
Case Fan: be quiet! - SilentWings 3 PWM High-Speed 73.3 CFM 120mm Fan (Purchased For €16.99)
Case Fan: be quiet! - SilentWings 3 PWM High-Speed 73.3 CFM 120mm Fan (Purchased For €16.99)
Other: Lian-Li O11 Dynamic (Purchased For €99.90)
Other: Bitspower Metal Tubing Cutter (Purchased For €6.90)
Other: PETG Chamfer Tool (Purchased For €3.90)
Other: EK-ATX Bridging Plug (24 pin) (Purchased For €1.90)
Other: Hard Tube Silicone Bending for ID 12mm - 1m (Purchased For €4.90)
Other: Lian-Li O11D-1 Riser Card Kabel + PCI-Slot-Blende - black (Purchased For €59.90)
Other: Phanteks Verlängerungskabel-Set, 500mm green (Purchased For €24.77)
Other: Alphacool HardTube Heat Gun Pro 2000W (Purchased For €16.94)
Other: Phobya Temperatursensor Innen-/Außengewinde G1/4 - black matt (Purchased For €11.95)
Other: Alphacool Acrylrohr Double Bending Tool 12-14mm and 16mm - Schwarz (Purchased For €13.40)
Other: Asus ROG Strix X470-F Gaming AMD X470 (Purchased For €198.44)
Other: 2x EK-CoolStream PE 360 (Purchased For €179.90)
Other: EK-XRES 140 Revo D5 RGB PWM (incl. sl. pump) (Purchased For €164.96)
Other: EK-RES X3 - TUBE 250 (204mm) (Purchased For €19.96)
Other: EK-UNI Pump Bracket (120mm FAN) (Purchased For €8.49)
Other: EK-FB ASUS Strix X470 RGB Monoblock - Nickel (Purchased For €139.90)
Other: EK-FC1080 GTX TF6 – Nickel (Purchased For €124.95)
Other: EK-FC1080 GTX TF6 Backplate - Black (Purchased For €30.95)
Other: EK-HDC Fitting 16mm - Black (6-pack) (Purchased For €40.96)
Other: EK-HDC Fitting 16mm - Black (4-pack) (Purchased For €27.96)
Other: 4x EK-AF Angled 90° G1/4 Black (Purchased For €31.84)
Other: 4x EK-AF Angled 45° G1/4 Black (Purchased For €27.85)
Other: EK-AF T-Splitter 3F G1/4 - Black (Purchased For €8.96)
Other: EK-AF Ball Valve (10mm) G1/4 - Black (Purchased For €14.96)
Other: EK-CSQ Plug G1/4 with EK-Badge - Black (Purchased For €3.95)
Other: AlphaTube HF 13/10 (3/8"ID) - clear 1m (3,3ft) -> only for draining (Purchased For €4.90)
Other: EK-HFB Fitting 10mm - Black -> only for draining (Purchased For €3.50)
Other: 8x EK-HD PETG Tube 12/16mm 500mm (2pcs) (Purchased For €63.69)
Other: 2x EK-CryoFuel Acid Green Concentrate 100 mL (Purchased For €13.92)
Other: EK-AF Extender 6mm M-M G1/4 - Black (Purchased For €2.95)
Other: 2x EK-AF Extender Rotary M-M G1/4 - Black (Purchased For €9.90)
Total: €2431.61
Prices include shipping, taxes, and discounts when available
Generated by PCPartPicker 2018-06-01 11:47 CEST+0200
Wie Ihr seht habe ich 2x EK PE 360 gekauft. Bevor meine Bestellung bei EK verschickt wurde, wusste ich bereits das es an der Seite Probleme geben wird mit dem 2. Radiator. Ich habe mich dennoch dafür entschieden es liefern zu lassen und es passend zu machen. Außerdem wollte ich unbedingt eine vertikale Grafikkarte haben um den Block zur schau zu stellen. Damit bleiben der obere und der Seitliche Platz für die beiden Radiatoren.
Heute kam dann endlich das Gehäuse an und ich konnte mir selbst ein Bild von den Platzverhältnissen machen.
Als erstes habe ich versucht beide Radiatoren im vorderen Teil unter zu bringen. Allerdings passt der obere Radiator nicht mehr wenn im Seitlichen 90° Rotary Fittings von EK sind. Das gleiche gilt für meine 16mm Hard Tubes.
Als nächstes habe ich den seitlichen Radiator mit den Anschlüsse nach unten gedreht. Dabei fällt auf das auf der Rückseite die Löcher nicht passen und somit 2 Lüfter nur mit je 2 Schrauben zu befestigen sind. Außerdem habe ich mich für einen größeren Außgleichsbehälter entschieden und da ich nur das normale Lüfterbracket bestellt habe und nicht das vertikale, passt mein AGB dann nicht mehr.
Danach habe ich dann den Radiator wieder gedreht und die Anschlüsse in Richtung hinteres Abteil zeigen lassen.
Das ganze sah sehr vielversprechend aus. Die Verbindung zum oberen Radiator wäre kein Problem gewesen, aber um den Seitlichen mit der Pumpe zu verbinden muss die Tube wieder nach vorne. Der beste Durchgang wäre unter dem Mainboard gewesen. Da aber das Mainboard 1/3 - 1/2 davon verdeckt passt mein 16mm Hardtube nicht mehr und das gleiche gilt für die seitlichen Durchgänge, bei denen ist dann der Radiator im Weg.
Bleibt also zum Schluss nur noch den Radiator irgendwie in das hintere Abteil hinein zu bekommen.
Den ersten Versuch seht ihr hier:

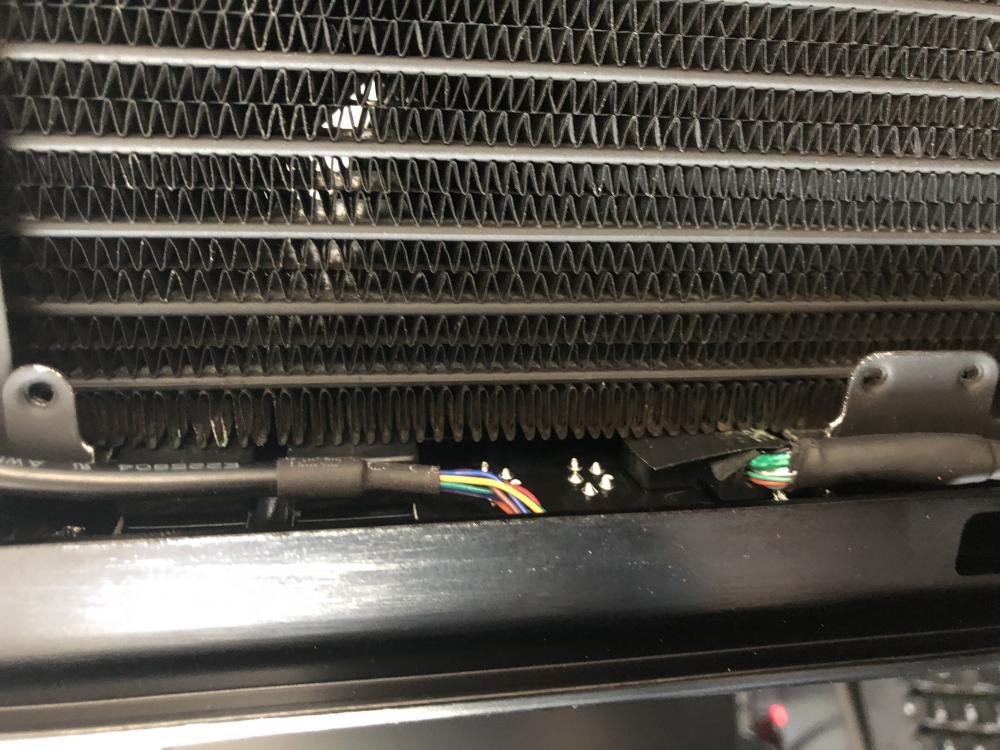

Das Problem ist der USB-C Frontpanel Connector. Er sorgt dafür das der Radiator nicht weit genug nach Links geschoben werden kann. Die anderen beiden USB Connectoren machen keine Probleme.
Sobald ich den USB-C Connector ausgebaut hatte ließ sich der Radiator ohne Probleme verschrauben. Jetzt hätte ich nur noch das Loch mit einem Sticker oder sonst wie verschließen müssen und alles wäre gut gewesen. Da ich aber den Anschluss haben möchte blieb mir nur übrig das Plastik des Connectors wegzuschleifen.
Das ganze funktioniert sehr gut und ich muss nur noch wenig am Gehäuse ändern.
Update 1:
Heute morgen habe ich erstmal meine 2 Datengräber in den Festplatten Käfig geschraubt. Dabei ist mir aufgefallen das die vorgesehenen Plätze für die Gummi Entkoppler nicht passen. Das ganze weder unten, da sie dort für SSDs gedacht sind, noch an den Seiten, da dafür schon der Schliten zu groß ist. Kein großes Problem, aber da es eigentlich bei allen Platten gleich ist, ist es doch sehr schade.
Bei den beiden SSDs die ich an der Kabel Abdeckung befestige, passen zwar die Löcher, aber die Gummi Entkoppler sind so knapp dimensioniert, das nur ein Endstück eines SATA Stromkabels passt und kein Zwischenstück. Die Entkoppler aus meinem alten Case waren wesentlich dicker und weil ich keine längeren Schrauben da hatte, habe ich 4 davon etwas kleiner geschnitten und die abgeschnittenen Stücke benutzt um die 2. SSD mit den normalen Entkopplern auch noch etwas höher zu setzen und siehe da es passt.

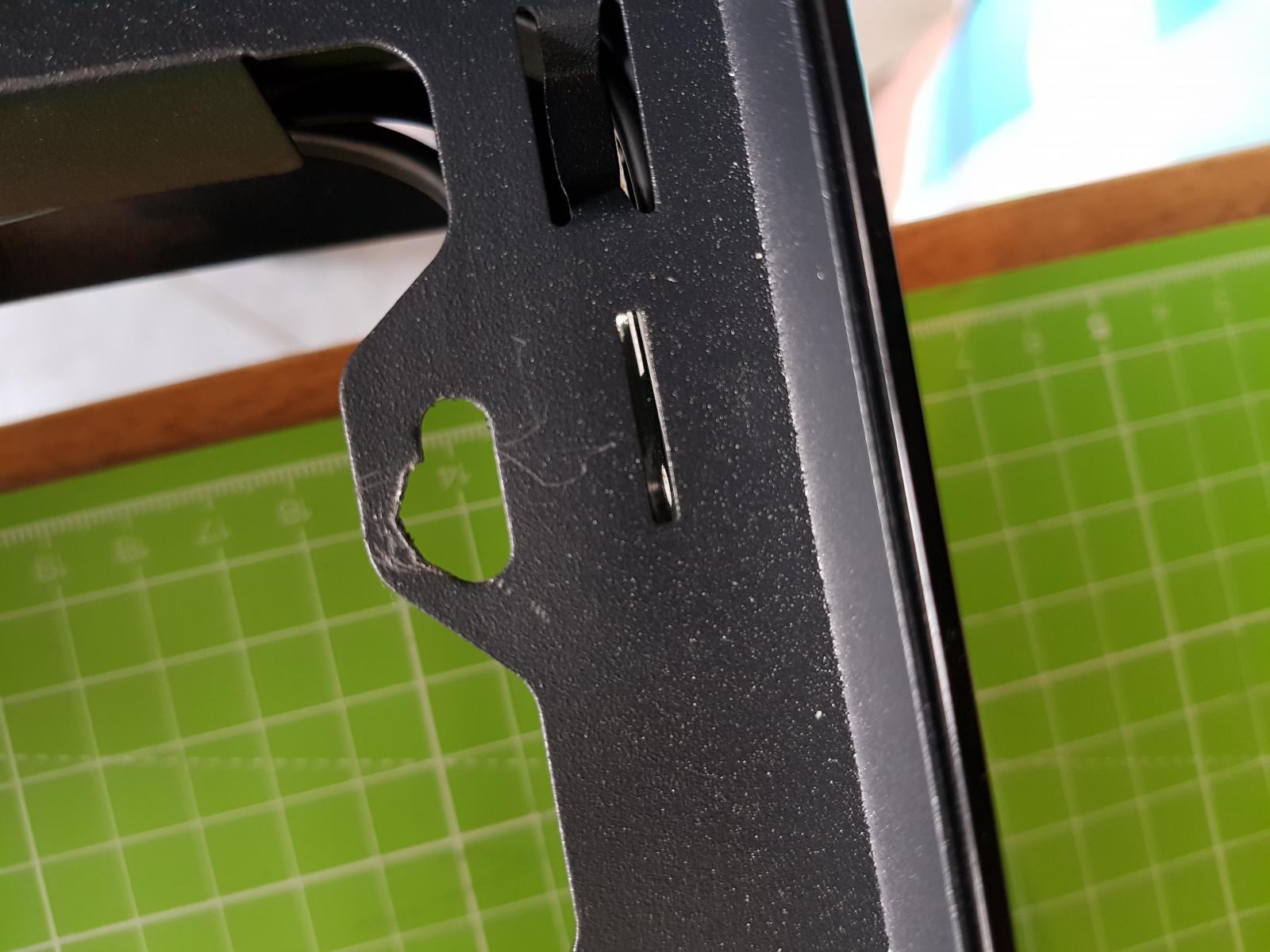

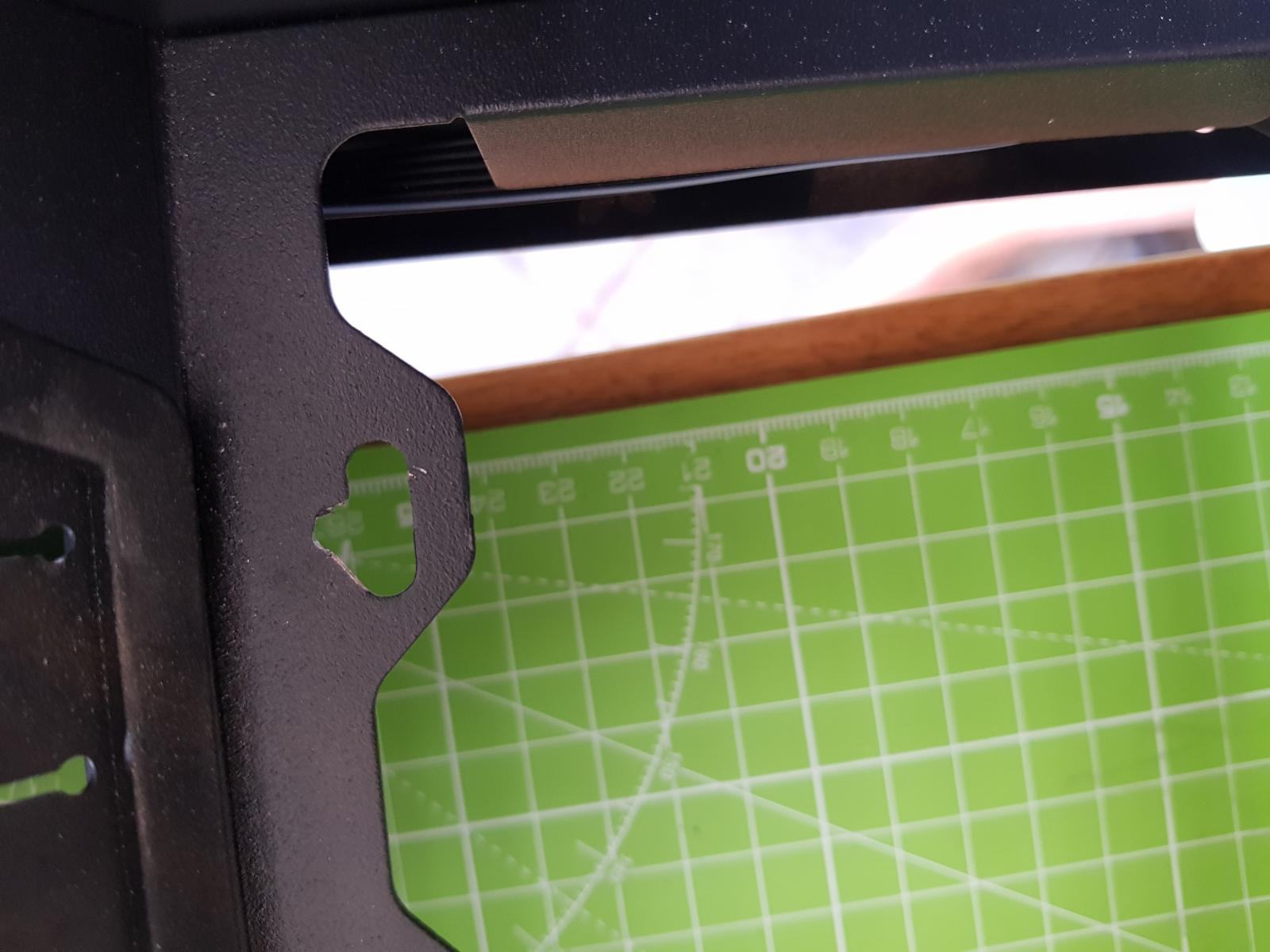

So und nun zum Eingemachten. Fräs-Bit auf die Bohrmaschine und weg mit dem störenden Metall. Der Stahl ist sehr fest und mein Bit mit knapp über 2mm etwas klein, aber am Ende hat beim ersten Anpassen bis auf 2 Stellen alles gepasst und auch die waren schnell korrigiert. Nicht die schönste Arbeit, aber es wird nacher eh alles von den Lüftern verdeckt und für die kleinen sichtbaren Kratzer, die der unhandlichen Bohrmaschiene geschuldet sind (Ja ich sollte mir wirklich mal einen Drehmel zulegen), gibt es Edding . Am Ende passt dann auch der EK PE ohne größeren Schaden am Case und ohne den Radiator zu bearbeiten (was auch schon jemand gemacht hat). Erstmal nur 2 Lüfter befestigt und auch noch falsch rum, da ich mir noch nicht sicher war ob ich oben oder seitlich den Intake machen wollte. Irgendwann kommen noch meine 3 schwarzen Bora Lite fans von Lian Li, die ich in Ihrer Verlosung gewonnen habe und ich habe mich jetzt entschieden die Silent Wings 3 seitlich als Intake zu benutzen, da sie eh hinter dem RGB Ausgleichsbehälter sind und die Bora Lites oben als Outtake damit man die Lüfter und die Beleuchtung gut sehen kann.
Danach habe ich den Monoblock auf dem Mainboard und dem Prozessor befestigt. Sehr cool fande ich hier das EK dem Monoblock sowohl einen bereits vorinstallierten 4 Pin RGB strip, als auch einen extra 3 Pin Strip. Letzteren werde ich für die Grafikkarte verwenden, da mein Block noch keine eigene Beleuchtung hat.
Als ich das Netzteil zur Probe kurz eingebaut habe, wieder ein kleines Ärgernis. Der An/Aus Schalter bzw. dessen Umrandung stößt am Case an. Es ist trotzdem alles Bombenfest und man kann Lian Li eigentlich auch keinen Vorwurf machen, da es einfach zu viele unterschiedliche Netzteile gibt um auf alle Eigenheiten einzugehen.
Zum Abschluss des Tages habe ich noch die meisten Kabel an das Mainboard angeschlossen und die Grafikkarte zur Probe befestigt.
Update 2:
Heute war die Grafikkarte und der Ausgleichsbehälter an der Reihe. Und am dann ging sehr viel Zeit drauf die Loop zu planen.
Als erstes mal Backplate und Kühler entfernen, sauber machen und Thermal Pads und Kryonaut auftragen und danach den Block und die Backplate verschrauben.
Und so sieht sie im Case aus.
Als nächstes kam der Ausgleichsbehälter, der mal auf den letzten Millimeter passt und nur nach dem Ausbau eines Lüfters befüllt werden kann. Und schließlich der für mich bisher lehrreichste Part und zwar aus allen Fittings die ich gekauft habe die beste Loop zu planen. Vor allem habe ich dabei gelernt das alle mit dem Tipp, kauf mehr Fittings als du brauchst, einfach nur Recht haben. Ich hab mich da zwar schon daran gehalten und ein paar mehr gekauft, aber natürlich nicht genug. Um mir die Arbeit den seitlichen Radiator anzuschließen leichter zu machen wäre es schön noch folgendes zu haben: 2x 20mm Verlängerung, 1x 30mm Verlängerung, 2x 90° Rotary.
Da ich aber keine Lust habe auf diese Bestellung zu warten, muss ich in den sauren Apfel beißen und 2 komplizierte Bends machen. Die restlichen sollten sich in Grenzen halten.
An dem etwas massiven Anhang am Pumpen Ausgang mit dem Drain Port, werde ich denke ich den nach vorne zeigenden 45° Rotary abnehmen und zusammen mit einem 90° den ich noch habe am seitlichen Radiator verwenden, um einen der beiden komplizierten Bends einfacher zu machen.
Hier noch 2 super tolle Paint Bilder in denen ich die geplante Loop eingezeichnet habe.
Update 3:
Die Bora Lite Lüfter sind da und dazu noch ein paar weitere Kabelkämme und vor allem mein PCIe 1x Riser Kabel für meine USB 3.0 Erweiterungskarte.
Ich finde das Design der Bora Lüfter extrem gut! Auch die Qualität ist hammer. Selbst im Vergleich zu meinen Silent Wings 3 sind sie wegen des Aluminiums einfach wesentlich wertiger. Wenn sie jetzt auch noch so gut Leuchten und vor allem den Radiator kühlen bin ich begeistert!
Der 3er Pack kam mit einem einfachen 6 PWM Hub an den ich jetzt alle meine Radiator Lüfter angeschlossen habe und um sie ans Mainboard anzuschließen haben sie ein 4 Pin RGB Kabel mit ein und Ausgang, so das man sie in Reihe schalten kann.
Als nächstes wurden dann am oberen Radiator die alten Silent Wings 2 gegen die Boras getauscht und 2 der Silent Wings haben einen neuen Platz unter dem hinteren Teil der Grafikkarte und unter der Pump/Res Combi.
Dann kam die PCIe Karte an Ihren Platz

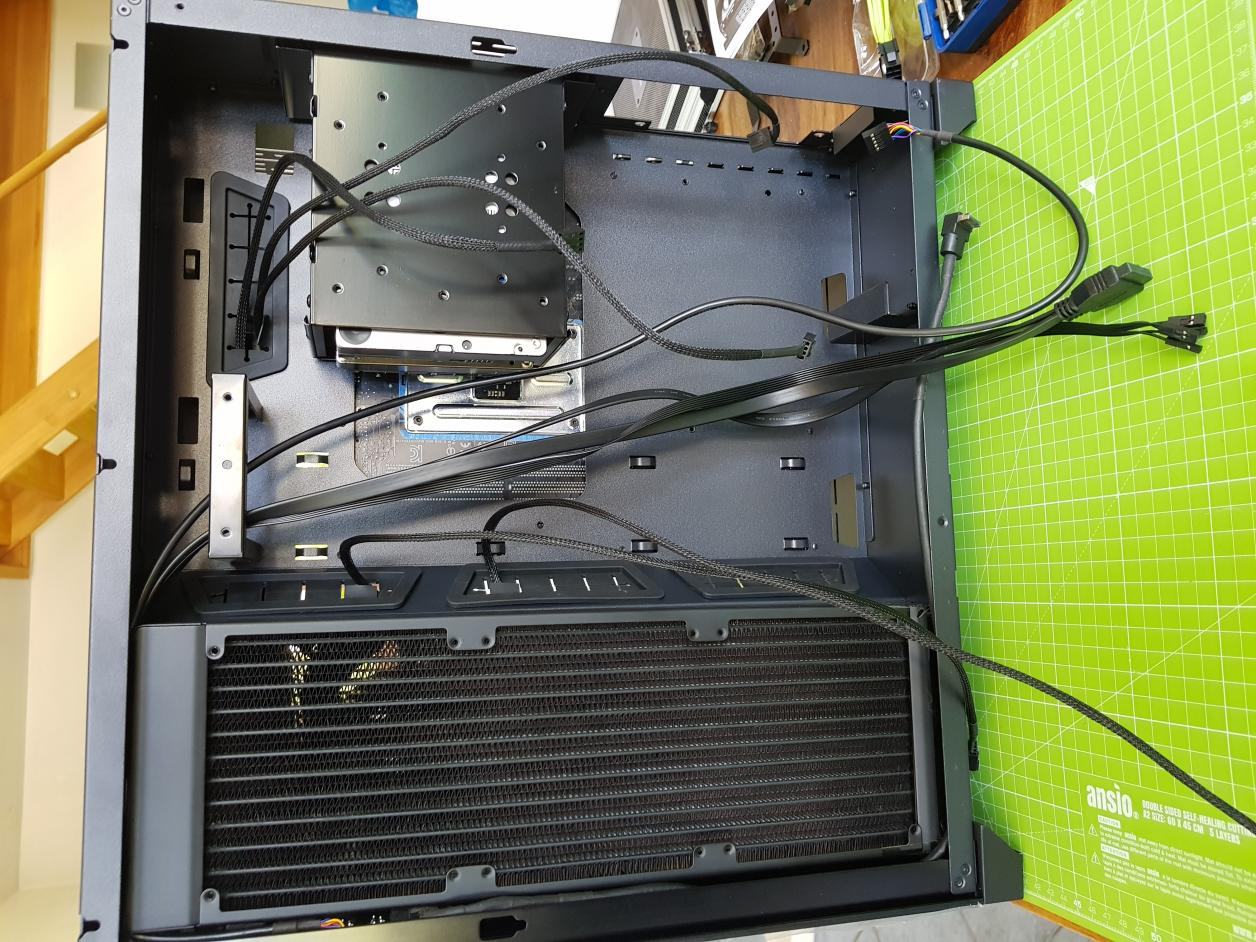

Und schließlich habe ich alle Kabel schön Ordentlich verlegt. Dank der Velcro Strips die dem Gehäuse beilagen ging das extrem einfach und trotz meiner viel zu langen 50cm Verlängerungen hat alles gut Platz gehabt.
Update 4:
Nachdem ich heute den ganzen Tag gebogen habe ist mein PC endlich bereit für den Leak Test. Auch dieser Teil war nicht ganz ohne Probleme. Als ich bei der letzten Tube angekommen bin habe ich gemerkt das die 50cm der EK Tubes zu kurz für meine geplante Biegung vorne sind. Also musste ich 1x 45° und ein 90° die am Pump in waren anders verwenden und an den vorderen Port des seitlichen Radiators anschließen. Dadurch musste ich natürlich die erste Tube nochmal machen und sie ist die komplizierteste in meiner Loop, da die vordere Biegung nur freihand möglich war. Manche sind nicht ganz so waagerecht wie sie sein könnten, aber ich glaube für das erste Mal können sich alle sehen lassen.
Update 5:
Erstmal noch ein kleiner Nachtrag zum biegen. Ich habe genau 1x versucht das Biegetool zu benutzen das ich gekauft habe. Es ist meiner Meinung nach nicht brauchbar. Was mir viel mehr geholfen hat war meine Basetelunterlage mit den ganzen Messlinien darauf.
Als nächstes habe ich meine seitlichen Lüfter gedreht damit sie als Intake funktionieren und danach musste ich mein Kabelmanagement wieder durcheinander bringen, damit ich alles außer die Pumpe ausstecken konnte. Dann kam Destiliertes Wasser rein und ich die Loop wurde mehrere Stunden auf Lecks getestet.
Es gab aber keine Lecks . Also hab ich den PC angeworfen und mit ein paar Lüftereinstellungen gespielt. Mit Prime und MSI Combustor die Loop erhitzt und nach 20 min bei einer Raumtemperatur von 26° war die Wassertemperatur bei 46°, die GPU bei 58°, aber die CPU bei 90°. Ich muss die Tage noch ein paar Tests mit der CPU machen. Hatte eher mit 80° oder vielleicht 85° gerechnet. Gut ich habe die Pumpe auf 80% und die Lüfter auf ca 1000 RMP laufen lassen.
Und hier noch ein paar Bilder.
Update 6:
Neith ist fertig! Das drainen war nicht so einfach wie erhofft. Es kam nur ca die Hälfte des Wassers raus. Aber egal Hier sind die Bilder der fertigen Schönheit
