[Sammelthread] Clevo P570WMx SLI/CFX High-End DTR (2012)

SFVogt · 18.03.2013

Naja "Experte" bin ich nicht ... wenn ich hier erzählen würde das ich mir das Teil nur geholt hab um wieder was zum basteln und schrauben habe, naja... ^^

Ich hatte es jetzt auch ne Woche nicht an weil ich keine Zeit und spät keine Lust mehr hatte. Kurz nach dem Windows Bildschirm heute Abend wurde ich aber erstmal mit nem Bluescreen begrüßt. Aber um beim Thema Turbo zu bleiben:

XTU habe ich bereits früher am Abend mal wieder deinstalliert. Gerade eben habe ich nach einer Desktop Ruhephase das Notebook neugestartet, bin ins BIOS gegangen und hab meine Turbo und HTT Einstellungen nur sichtgeprüft (enable), abgespeichert und neugestartet, im Windows meckert gleich das Turbo Boost Tool?!

Ohne ersichtlichen Grund bzw einer Änderung an irgendwelchen Einstellungen hat sich der Turbo bei diesem Vorgang deaktiviert?! Da muss doch irgendein BIOS Fehler vorliegen?!

Hast du eine CPU der Massenproduktion oder ES/QS?

dajimbo · 18.03.2013

Nein das Turboboost Tool läuft ganz normal. Aber maximale Frequenz ist eben 3,2ghz.

Der Turboboost war in der Bios immer enabled.

Ich habe übrigends einen Bluescreen bekommen, als ich meine Technisat USB 2 HD CI an den USB 3.0 Port angeschlossen habe. sonst lebe ich absolut bluescreen frei, außer wenn der Bildschirmschoner an geht ggg und solange ich keine expresscard will

KA die CPU hat Schenker eingebaut!

SFVogt · 18.03.2013

Bin jetzt nochmal in BIOS gegangen, abgespeichert und neugestartet, Turbo wieder aktiv. Das Turbo Tool hat aber auch erst den Turbo angezeigt als ich CPUz geöffnet habe, sonst ist er auch immer nur bis zum Basis Takt (beim 3970X) von 3500MHz gesprungen.

... weis auch nicht so genau, irgendwie kann ich diese Turbo Geschichte nicht wirklich nachvollziehen, wieso/warum das passiert. Selbst wenn ich den auf disable Stelle im BIOS, kommt es vor das sich dieser selbständig aktiviert. Weiß auch nicht, ob der ES CPU den ich derzeit nutze dieses Verhalten begünstigt?!

Die haben dir sicherlich dann nen ne Serien CPU verbaut, hast du ja auch sicherlich gekauft. ES/QS erkennst du z.B. mit CPUz siehe am Ende vom "Specification" Eintrag:

dajimbo · 18.03.2013

Nuja, die hätten mir das ja sagen können! Ich war bereit mehr geld auszugeben. ich habe nur die billige genommen, weil die CPU Preise bei Schenker schon etwas überteuert sind. Ich bin auch bereit mir ne andere CPU zu kaufen und diese hier einfach in der bucht zu verkaufen.

Hier ist ein aktuelles CPU-Z bild im Leerlauf.

SFVogt · 18.03.2013

Naja manchmal frage ich mich auch wie die Preise bei Schenker zu Stande kommen, darunter fällt z.B. der Aufpreis für die 32GB Corsair RAM Konfiguration?!

Ja ist ne "Mass Production" CPU im aktuellen C2-Stepping. Ne deutlich teurere CPU würde dir ja auch nicht viel mehr bringen, wie du an den von mir getesteten CPUs siehst, die werden alle irgendwie eingebremst.

dajimbo · 18.03.2013

das sehe ich irgendwie nicht... zumidest taktet doch der 3960X bei dir ja bei 3,6ghz wie auch immer du das hinbekommen hast...

jo das mit 32GB Corsair hat mich so gewurmt, dass ich mich für die 16GB entschieden hab. ich wollte diesmal ein vollkonfiguriertes notebook wegen der garantie... aber ich sehe schon das war wohl eine schlechte entscheidung....

außerdem habe ich eh schon alles weggebaut, weil der expresscard slot nicht funktioniert hat und selbst die killer wlan karte gezogen...

SFVogt · 18.03.2013

Die 3960X läuft out-of-the-box von selbst so. Scheint auch die schnellste CPU zu sein. Der 3970X taktet sich beim Cinebench nach ein wenig Zeit von 3,6 auf 3,5GHz runter. Unter Prime95 wird der 3970X bei mir gar auf 3,3GHz gesenkt und das obwohl die Temps nicht mal die 75°C überschreiten, zudem werden Threads beendet aufgrund von Fehlern. Diese 150W TDP CPU kann ich also nicht wirklich empfehlen.

"selbst die killer wlan karte gezogen" ... Weil?

dajimbo · 18.03.2013

hmm muss ich mir doch noch nen 3960x keff???

Weil die auf den selben Bus hängt wie der Express Card Slot und ich mir nicht sicher war, ob die den Fehler verursacht. Leider war dem nicht so! Die Killer läuft astrein muss ich sagen, obwohl ich zweifel hatte. Das liegt am Notebook.

SFVogt · 18.03.2013

Ich würde an deiner Stelle den 3930K jetzt erstmal behalten und schauen wie und ob das P570WM in der aktuellen Version die kommenden IvyBridge-E Prozessoren unterstützen wird. Wenn ja, kannst du dann gleich zu einer effizienteren 22nm CPU aufrüsten und wenn die nicht laufen sollten, kannst dann immerhin den 3960X günstiger in der Bucht jagen

Für welche Funktion sollte der Express Card Slot genutzt werden?

dajimbo · 18.03.2013

jo so hatt ichs auch gedacht... aber da das mit den turboboost net funkt... grml und die 22nm prozzis müssen lauf!!!

der expresscard slot war definitiv für ein exsys expansionsboard gedacht EX-1045 - Expansion-Board mit 2xPCI und 2xPCIe, inkl. ATX-Bgel [EX-1045] : EXSYS - Vertrieb von : FireWire, Bluetooth, PCI -, ISA - & Moxa Karten, PCMCIA, USB Produkte, Externe Gehuse, Serial ATA, Der Spezialist fr Computer Produkte das ist eine teure hardware, die bis jetzt im d901c mit nur allen erdenklichen karten optimal funktioniert hatte, deshalb ist es für mich auch schwer das zu akzeptieren

es funktioniert überigens auch eine standard Delock 66221 Expresscard -> eSata mit Silicon Image 3132 Raid und Port Multiplier fähig nicht

SFVogt · 19.03.2013

Werden die ExpressCard´s nicht erkannt oder wie?
Ist es so das der ExpressCard Treiber mit beim Cardreader dabei ist?!
...hab mich mit ExpressCard´s noch nie beschäftigt ^^

dajimbo · 19.03.2013

Also die expresskarten werden schon erkannt, aber es gibt kommunikationsprobleme. Mit den Exsys Bord fährt der Computer nicht mehr hoch sobald karten drauf sind, oder wenn ich nur die HVR-4000 drauf steck kann diese nicht gestartet werden im Gerätemanager. Mit der Delock SATA (ist Hotplugfähig) stürzt der Gerätemanager ab, sobald man eine hdd hin hängt.

Meine Theorie ist und das ist nur eine Theorie, bin ja schließlich kein entwickler sondern nur User: die Clevo haben die PCI Lanes vom X79 Chipsatz direkt durchgeleitet.

Siehe in der Servicemanual Seite 82 unten links die anschlüsse zu New Card am X79 Chipsatz und Seite 77 der Express Card Slot der in der Servicemanual "New Card" heißt. Ein bischen Schaltplan lesen kann ich ja.

Was aber praktisch nicht geht. Da die ExpressCards den PCIE Standard 1.0(a) entsprechen und nicht den PCIE Standard 2.0 wie beim X79.

Wäre die Elektronik bzw. Wahrscheinlich ein Bridge Chip wie auf dieser Karte drinn:

EX-1005 - Adapter PCI-Express zu ExpressCard [EX-1005] : EXSYS - Vertrieb von : FireWire, Bluetooth, PCI -, ISA - & Moxa Karten, PCMCIA, USB Produkte, Externe Gehuse, Serial ATA, Der Spezialist fr Computer Produkte

würde der Expresscard Slot meiner Meinung nach funktionieren.

Der Treiber für Expresscard ist somit beim Chipsatztreiber vom X79 dabei.

Ich meine ich sehe ja ein das die ExpressCard jetz bei USB 3.0 schon etwas langsam ist aber man hat halt Vollzugriff auf die sachen und muss sich net mit den USB zeuch herumschlag und kann z.b. die ganzen SMART der HDD und alles auslesen. Außerdem existieren auch für Thunderbolt schon solche externen PCI gehäuse, aber leider bis jetzt nur mit MAC Treibern.

Trotzdem habe ich mir das X7200 nur wegen der fehlenden ExpressCard nicht gekauft und mich so gefreut, dass das P570WM wieder eine hat und dann das.

(natürlich sind die ganzen umts Karten etc. und viele andere per usb angebunden, diese werden sicherlich funktionieren. Ein Expresscard Slot besteht aus einen PCIe 1.0 anschluss und einen USB 2.0 anschluss)

Ich fand das halt fein ma konnte jede Karte rein Steck, z.b. Matrox Graphic, Raid Controller, richtig professionelle Soundkarten wie z. B. M-Audio. Alles gelaufen als wäre es direkt im Notebook eingebaut und hat man das D901C ohne das Exsys Board hochgefahren wurden einfach die Treiber nicht geladen, lief alles absolut Problemlos.

SFVogt · 19.03.2013

Frag doch mal Clevo Deutschland (service@clevo-computer.de) ob du mit deiner Theorie richtig liegst oder ob die dir nen Tip geben können?!
... wenn Die dir nicht helfen oder zumindest Antworten geben können, wer dann? ^^

dajimbo · 19.03.2013

hm das ist eigentlich ne gute idee, die wollten mir damals richtig viel geld für mein D500E geben, als ich das D901C schon hatte, weil se unbedingt das mainboard wollten. Aber ich habe es behalten und es läuft bis heute täglich als bürocomputer....

Ich meine ich habe mich ja jetzt eigentlich schon damit abgefunden, dass es nicht mehr geht. Ich hab das Plastikteil wieder in den ExpressCard Slot gesteckt und die jetzige Installation hat noch keinen Treiber von ExpressCards gesehen, aber irgendwie streubt sich immer noch was in mir die hdds aus den ATX gehäuse in das neue USB 3.0 Ding zu bauen.

Sag mal weißt Du was zu den Bildschirmdaten vom P570WM, da findet man nirgendswo was, also das 120HZ Display. Ich finde das Display so geil und möchte mir zumindest einen in etwa gleichwertigen Monitor kaufen. Ich weiß etz auch warum das solang gedauert hat bis sie das liefern konnten gg zum glück hab ich gewartet.

SFVogt · 20.03.2013

Mit allen möglichen Tools wird mir nur "LGD02C5" angezeigt.

Im Servive Manual bei den Part Listen steht "LG LP173WF2-TPB1 (LED)(3D)" drin als Option.

Und zu dieser Bezeichnung findest du hier (klick) die technischen Daten

SFVogt · 20.03.2013

Offizielles BIOS und EC Firmware:

Update Anleitung:

a) How to flash EC firmware 1.02.05

1. Plug in AC adaptor.
2. Run ECFlash.bat under pure DOS to start EC flash procedure, the system will shut down automatically when the procedure is finished.
3. Plug off AC adapter for 5 seconds then plug in AC adapter.
4. Power on system and enter CMOS setup to check EC firmware version.

b) How to flash BIOS ROM 1.02.08

1. Plug in AC adaptor.
2. Enter CMOS setup to disable "Intel Anti-Theft Technology" if the item is available.
3. Enter CMOS setup to check the EC firmware version, if the version is 1.00.xx then it is necessary to update EC firmware at first.
4. Run Meset.exe under pure DOS environment, system will restart automatically.
5. Run flashme.bat under pure DOS, system will shut down automatically.
6. Plug off AC adapter for 5 seconds then plug in AC adapter.
7. Power on system, the system will restart automatically.
8. Enter CMOS setup to check BIOS version and load system default, save changes and reboot.
9. If the original BIOS settings are different from system default, please enter CMOS setup to change BIOS settings before system loads Windows.
.

P570WM(3) BIOS Changelog:

2013/03/09 = BIOS 1.02.08 = P570WM3 only (download)

- Solve “sometimes system enter CMOS setup automatically during Windows restart procedure” issue.
- It is necessary to update EC firmware to version 1.02.05 or later.
- Please refer to the content of readme.txt to update BIOS.

2013/03/09 = BIOS 1.02.08 = P570WM only (download)

- Solve “sometimes system enter CMOS setup automatically during Windows restart procedure” issue.
- It is necessary to update EC firmware to version 1.02.05 or later.
- Please refer to the content of readme.txt to update BIOS.

2013/03/09 = EC 1.02.05 = P570WM & P570WM3 (download)

- Solve “sometimes system enters CMOS setup automatically during Windows restart procedure” issue.
- It is necessary to update BIOS to 1.02.08 or later version.
- Please refer to the content of readme_EC.txt to update firmware.

Auffälligkeiten:

- BIOS 1.02.08 ist mit 21.01.2013 datiert
- BIOS 1.02.08 hat keine "Turbo + HTT disable" Option
- BIOS 1.02.08RTR ist mit 26.02.2013 datiert
- Memory Multiplier in XTU immernoch ohne Funktion

---------- Post added at 22:47 ---------- Previous post was at 22:18 ----------

Anderes Thema ... die 680M ist im P570WM nur mit PCIe 1.x angebunden, statt mit 2.0 (SB-E hat offiziell keinen 3.0 Support).
Ist das bei euch auch so?

P570WM

P370EM

S4ndler · 21.03.2013

ja, auch bei mir so.. was hat das genau zu bedeuten? das mit pci-e ß

dajimbo · 21.03.2013

ahh ich wollte mich noch zum bildschirm äußern... aber habe grad keine zeit

ja das mit dem pci 1.1 ist bei mir genauso, das wird ja immer besser .... ich glaube so langsam die haben da richtig was versemmelt, mit dem ganzen pci bus

man muss aber sehen das die grakas direkt vom prozzi angesteuert werden und alles ander vom X79 chipsatz

außerdem sollte der sockel 2011 inoffiziell auch 3.0 unterstützen siehe diverse zeitungen z.b. CT oder auch wiki

das mit 1.1 geht ja mal garnicht

ich habe mir ja zum stressen das neue tomb raider gekauft... hatte aber leider noch keine zeit für...

SFVogt · 21.03.2013

S4ndler schrieb:
ja, auch bei mir so.. was hat das genau zu bedeuten? das mit pci-e ß

Hier wird bei dem teuren Notebook unter Umständen Leistung verschenkt, gerade im Multi-GPU Setup.
Computerbase hat das vor nicht all zu langer Zeit mal getestet im Desktop: Bericht: PCIe 3.0 vs. PCIe 2.0

dajimbo schrieb:
ahh ich wollte mich noch zum bildschirm äußern... aber habe grad keine zeit

ja das mit dem pci 1.1 ist bei mir genauso, das wird ja immer besser .... ich glaube so langsam die haben da richtig was versemmelt, mit dem ganzen pci bus

man muss aber sehen das die grakas direkt vom prozzi angesteuert werden und alles ander vom X79 chipsatz

außerdem sollte der sockel 2011 inoffiziell auch 3.0 unterstützen siehe diverse zeitungen z.b. CT oder auch wiki

das mit 1.1 geht ja mal garnicht

ich habe mir ja zum stressen das neue tomb raider gekauft... hatte aber leider noch keine zeit für...

Ich werd mal Clevo zu dem PCIe Thema anschreiben. Die BIOS Infos hab ich diesmal auch von Clevo DE erhalten.

S4ndler · 21.03.2013

okay perfekt.. hatte schon das gefühl, dass die grafikkarte besse sein könnte =)

SFVogt · 22.03.2013

So Email ist raus, bin mal gespannt was die von Clevo DE dazu sagen bzw schreiben

dajimbo · 22.03.2013

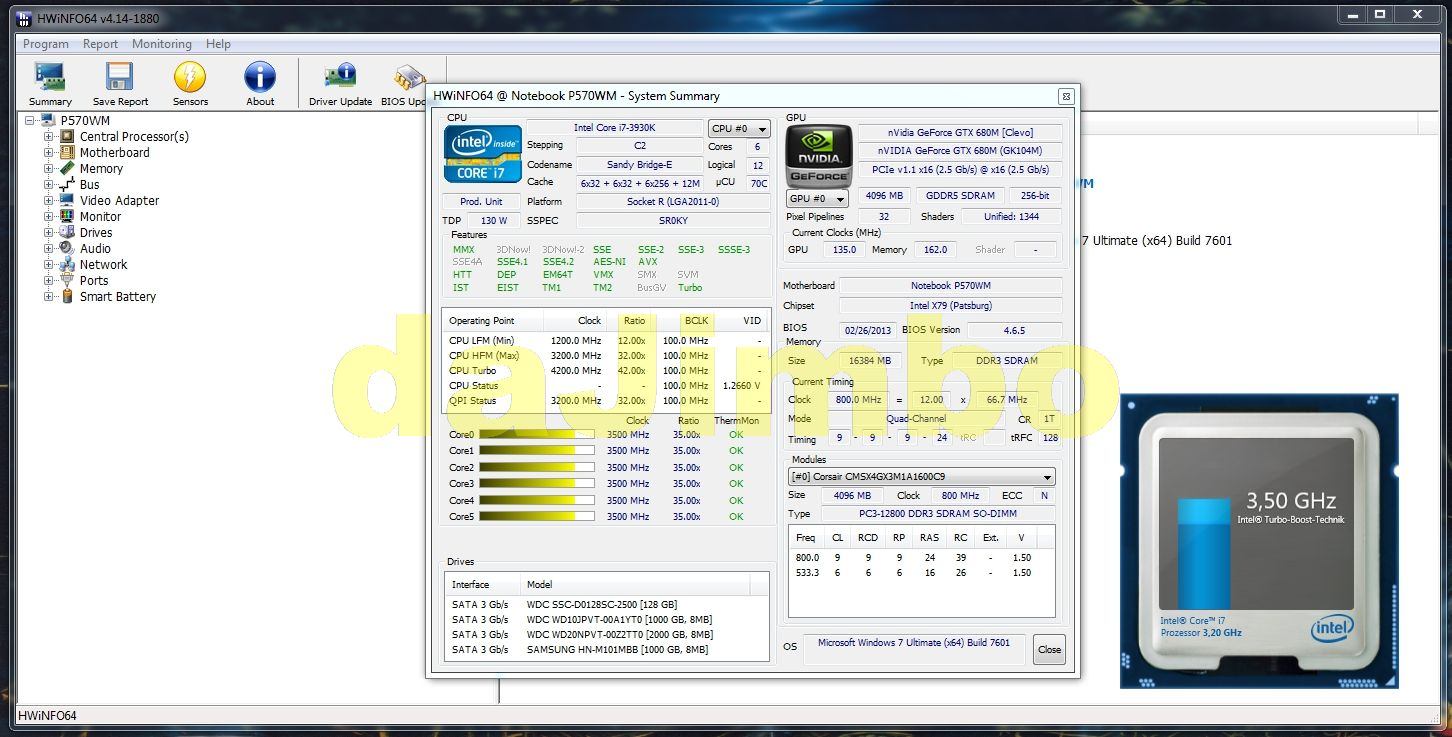

das bedeutet aber, dass nach deinen jetzigen HWiNFO Sreenshots (welche gestern noch gpu-z waren) die die GTX680M im P570WM mit PCIe 1.1 und 16 Lanes läuft was 2,5 GB/s entspricht und im P370EM läuft zwar 3.0, aber die graka läuft nur mit 8 Lanes (x8) und somit witziger weise genauso lahm mit 2,5 GB/s, wenn das nicht noch mehr nachteile bringt.

normalerweise müsste bei beiden notebooks da stehen "PCI-E 3.0 x16 @ x16 3.0"

andererseits wird im HWiNFO64 beim Motherboard die Version v 3.0 unter PCI Express Version Supported angzeigt

anscheinend hatten X79 Desktop Nutzer das problem auch und die meinen, dass wenn die graka unter 1.1 läuft das Stromsparmodi wäre: siehe hier z.b. http://www.hardwareluxx.de/communit...reme-fatal1ty-series-intel-x79-855586-30.html

wenn es nur am Stromsparmodi liegen sollte ist die Frage. Wie kommen wir da raus?

zumindest wird graka genauso schnell angesteuert wie im 5 Jahre alten D901C, das hatte nämlich pci-e 1.1, was dann schonmal kein rückschritt ist rofl vielleicht sind auch deshalb die damals so lästigen mikroruckler (G92 zeiten), jetzt beim p570wm immer noch da

SFVogt · 22.03.2013

Ich weiß nicht genau ob im P370EM zwei GPUs auch jeweils mit x16 angebunden werden, zwecks ausreichend vorhandenen PCIe Lanes?! Wäre auch möglich das diese auf zweimal x8 aufgeteilt werden, weiß ich leider nicht. Dafür sollte die SB-E Plattform ja genug PCIe Lanes haben für eine zweimal x16 Konfiguration.

Soweit ich weiß, bedeutet die erste Angabe (PCIe 1.1 x16 @ x16 1.1) der Grafikkarten Standard der unterstützt wird. Die zweite Angabe (PCIe 1.1 x16 @ x16 1.1) ist die aktuelle Verbindung. Diese sollte sich bei einer 3D Anwendung der ersten Wert angleichen. Durch Stromsparfunktionen wird die PCIe Verbindung gedrosselt, so wie beim P370EM zu sehen ist.

Clevo DE hat mir geantwortet und möchte weitere Details wissen :bigok:

1. Bios version
2. EC veriosn?
3. VGA driver Version?
4. Vbios version?
5. Test tool program name and Version ?

... und das möglichst auf Englisch :heul:

Es ist wohl bekannt bzw. gibt weitere User mit derartigen Problemen.

Für welches der drei genannten "Problemchen" die zitierten Infos sind, weiß ich leider nicht.

S4ndler · 23.03.2013

ich bad denen auch das problem geschildert.. ich hoffe dass die was amchen

SFVogt · 23.03.2013

Desto mehr desto besser, denke ich :bigok:

S4ndler · 24.03.2013

gleiche antwort mit den gleichen fragen -.-

SFVogt · 24.03.2013

Ja, war ja abzusehen das die das gleiche wissen wollen um vermutlich das Problem eingrenzen zu können.

dajimbo · 24.03.2013

So nachdem ich am Freitag etwas herumexperimentiert habe, vorallem wegen den PCI Bus, allerdings ohne Erfolg,

machter jetzt dauerhaft Turboboost, so wie er soll. Ich denke mal es hatte vorallem was mit dem Energiesparplan von Windows zu tun.

Ich habe den Prozzi nach gut einer Stunde Prime95 mit Futurmark zusammen sogar ins Throttling bekommen, die max. Temp war 90°

Ich bin gespannt was zwecks des PCIe Problems von Clevo kommt....

SFVogt · 24.03.2013

Ich habe schon von Anfang an auf Hochleistung gestellt. Bei mir geht der Turbo aber nicht bis 4,0GHz hoch, wie er eigentlich sollte.

Ich frage mich, ob es vor dem 680M VBIOS Update mit der PCIe Anbindung funktionierte?!

Ich bin auch mal gespannt auf die Clevo Antwort

SFVogt · 25.03.2013

nVidia Notebook Forceware 314.22 WHQL
nVidia Notebook Forceware 314.22 WHQL 64bit

[...]

GeForce GTX 680:

bis zu 41 % schneller bei BioShock Infinite
bis zu 60 % schneller bei Tomb Raider
bis zu 23 % schneller bei Sniper Elite V2
bis zu 13 % schneller bei Sleeping Dogs

GeForce GTX 680 SLI:

bis zu 21 % schneller bei Sniper Elite V2
bis zu 14 % schneller bei Sleeping Dogs
bis zu 10 % schneller bei StarCraft II
bis zu 15 % schneller bei Civilization V

[...]

AMD Catalyst 13.3 Beta3

[...]

Resolves OpenGL application issues seen with the AMD Catalyst 13.3 Beta2 driver

[...]

Improve performance in Sim City 5 up to 16 percent
Improves performance in Far Cry 3 up to 5 percent
Improves latency performance issues seen in Tomb Raider and Hitman Absolution
Resolves slight corruption seen in Tomb Raider with TressFX enabled for CrossFire and single GPU configurations

[...]
