[Sammelthread] Corsair XMS DDR1 IC-Datenbank

stunned_guy

stunned_guy

Moderator , Mr. San Diego, Bulldozer
Hardwareluxx Team
Thread Starter
Mitglied seit
17.10.2005
Beiträge
27.413
Ort
Chemnitz


Postende

Corsair XMS DDR1 Datenbank

Übersicht zu den Taktgeschwindigkeiten

PC2700 - DDR333 | PC3000 - DDR375 | PC3200 - DDR400 | PC3500 - DDR433
PC3700 - DDR466 | PC4000 - DDR500 | PC4400 - DDR550​


PC2700 - DDR333

PC2700 - DDR333


  • XMS-2700C2
    • v1.1
    • CL2 @ 333 MHz @ 2,50 V
    • Samsung K4H560838C-TCB0
    • 512 MB - Woche 0210
    • v1.2
    • CL2 @ 333 MHz @ 2,50 V
    • Winbond W942508CH-6
    • 512 MB - Woche 0410
    • v1.3
    • CL2 @ 333 MHz @ 2,50 V
    • Samsung K4H560838D-TCB3
    • 256 MB - Woche 0304
    • 512 MB - Woche 0244
    • v1.4
    • CL2 @ 333 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 256 MB - Woche 0351
    • v2.1
    • CL2 @ 333 MHz @ 2,50 V
    • Winbond W942508BH-6
    • 512 MB - Woche 0251
    • v3.1
    • CL2 @ 333 MHz @ 2,50 V
    • Mosel Vitalic V58C2256804SAT6
    • 256 MB - Woche 0322 / 0323
    • 512 MB - Woche 0320 / 0325


  • XMS-2700LL
    • v1.1
    • 2-2-2-5 @ 333 MHz @ 2,50 V
    • Winbond W942508BH-6
    • 256 MB - Woche 0305
    • v1.2
    • 2-2-2-5 @ 333 MHz @ 2,50 V
    • Winbond W942508CH-6
    • 256 MB - Woche 0308 / 0313 / 0336
    • 512 MB - Woche 0336
    • 2-3-2-5 @ 333 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 256 MB - Woche 0351
    • v2.2
    • 2-2-2-5 @ 333 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 512 MB - Woche 0411
    • 2-3-2-5 @ 333 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 256 MB - Woche 0347

PC3000 - DDR375

PC3000 - DDR375


  • XMS-3000C2
    • v2.1
    • CL2 @ 375 MHz @ 2,50 V
    • Winbond W942508BH-6
    • 256 MB - Woche 0238 / 0252
    • 512 MB - Woche 0229 / 0251 / 0317

PC3200 - DDR400

PC3200 - DDR400

  • XMS-3200 Platinum
    • v8.1
    • 3-3-3-8 @ 400 MHz @ 2,50 V
    • unbekannt
    • 1024 MB - Woche 0723

  • XMS-3200C2
    • v1.0
    • CL2 @ 400 MHz @ 2,50 V
    • unbekannt
    • 512 MB - Woche 0343 / 0349
    • v1.1
    • CL2 @ 400 MHz @ 2,50 V
    • Winbond W942508BH-5
    • 256 MB - Woche 0344
    • 512 MB - Woche 0341
    • Winbond W942508BH-6
    • 256 MB - Woche 0234 / 0237
    • 512 MB - Woche 0230 / 0235 / 0238 / 0251 / 0303 / 0306 / 0319 / 0330
    • Infineon HYB25D512800BE-5
    • 1024 MB - Woche 0608
    • v1.2
    • CL2 @ 400 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 256 MB - Woche 0324 / 0349 / 0350 / 0409
    • 512 MB - Woche 0334 / 0345 / 0349 / 0351 / 0403 / 0406 / 0410 / 0411
    • Winbond W942508CH-6
    • 256 MB - Woche 0325 / 0329 / 0330
    • 512 MB - Woche ?
    • Mosel Vitelic V58C2256804SAT5B
    • 512 MB - Woche 0503
    • Infineon HYB25D512800BE-5
    • 1024 MB - Woche 0527 / 0541 / 0625
    • Aeneon AED93T5005
    • 1024 MB - Woche 0631
    • v1.5
    • CL2 @ 400 MHz @ 2,50 V
    • Winbond UTT-BH5
    • 512 MB - Woche 0513 / 0516 / 0522 / 0525 / 0526 / 0527
    • v2.1
    • CL2 @ 400 MHz @ 2,50 V
    • Winbond W942508BH-5
    • 512 MB - Woche 0304
    • Infineon HYB25D256807BT-5
    • 512 MB - Woche 0431
    • Nanya NT5DS64M8BS-5T
    • 1024 MB - Woche 0611 / 0616
    • v2.2
    • CL2 @ 400 MHz @ 2,50 V
    • Winbond W942508CH-6
    • 512 MB - Woche 0310 / 0318 / 0320 / 0323 / 0324
    • Nanya NT5DS64M8BS-5T
    • 1024 MB - Woche 0601
    • v3.1
    • CL2 @ 400 MHz @ 2,50 V
    • Infineon HYB25D256807BT-5
    • 256 MB - Woche 0410 / 0412 / 0424
    • 512 MB - Woche 0410 / 0411 / 0428 / 0429
    • abgeschliffen
    • 1024 MB - Woche 0724
    • v3.2
    • CL2 @ 400 MHz @ 2,50 V
    • Infineon HYB25D512800BE-5
    • 512 MB - Woche 0429
    • v3.3
    • CL2 @ 400 MHz @ 2,50 V
    • Infineon HYB25D512800CE-5
    • 512 MB - Woche 0615
    • v3.4
    • CL2 @ 400 MHz @ 2,50 V
    • Infineon abgeschliffen
    • 512 MB - Woche 0623
    • v4.1
    • CL2 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 256 MB - Woche 0436 / 0540
    • 512 MB - Woche 0423 / 0427 / 0431 / 0432 / 0437 / 0438 / 0449
    • v4.2
    • CL2 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCC5
    • 256 MB - Woche 0434
    • 512 MB - Woche 0433 / 0434 / 0436 / 0437 / 0438 / 0439 / 0445
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0520 / 0521 / 0539 / 0545
    • v4.3
    • CL2 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCC5
    • 512 MB - Woche 0519 / 0522
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0523 / 0547
    • Infineon HYB25D512800BE-5
    • 512 MB - Woche 0547
    • v5.1
    • CL2 @ 400 MHz @ 2,50 V
    • Mosel Vitelic V58C2256804SAT5B
    • 512 MB - Woche 0443 / 0444 / 0447 / 0503 / 0506 / 0530
    • v5.2
    • CL2 @ 400 MHz @ 2,50 V
    • Winbond UTT CH-5
    • 512 MB - Woche 0531 / 0546
    • abgeschliffen
    • 512 MB - Woche 0526 / 0532 / 0537 / 0538 / 0540 / 0553 / 0601 / 0603 / 0604 / 0617 / 0625 / 0627 / 0634 / 0635 / 0646 / 0707
    • umgelabelt
    • 512 MB - Woche 0539 / 0545 / 0607
    • v5.3
    • CL2 @ 400 MHz @ 2,50 V
    • abgeschliffen
    • 512 MB - Woche 0601
    • v6.1
    • CL2 @ 400 MHz @ 2,50 V
    • Mosel Vitelic V58C2256804SAT5B
    • 256 MB - Woche 0449

  • XMS-3200C2 Platinum
    • v1.2
    • CL2 @ 400 MHz @ 2,50 V
    • Winbond W942508CH-6
    • 256 MB - Woche 0330
    • 512 MB - Woche 0325
    • v3.1
    • CL2 @ 400 MHz @ 2,50 V
    • Infineon HYB25D256807BT-5
    • 256 MB - Woche 0424
    • abgeschliffen
    • 1024 MB - Woche 0917 / 0925
    • v4.1
    • CL2 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0438
    • v4.2
    • CL2 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0707

  • XMS-3200C2 Pro
    • v1.1
    • CL2 @ 400 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 512 MB - Woche 0408
    • v4.1
    • CL2 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0437

  • XMS-3200C2 Expert
    • v1.2
    • CL2 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCC5
    • 512 MB - Woche 0541

  • XMS-3200LL
    • v1.1
    • 2-2-2-6 @ 400 MHz @ 2,50 V
    • Winbond W942508BH-5
    • 256 MB - Woche 0303 / 0307 / 0308 / 0315
    • 512 MB - Woche 0312 / 0320
    • v1.2
    • 2-3-2-5 @ 400 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 256 MB - Woche 0336
    • 2-3-2-6 @ 400 MHz @ 2,50 V
    • Winbond W942508BH-5
    • 256 MB - Woche 0321
    • Winbond W942508CH-5
    • 256 MB - Woche 0325 / 0329 / 0330 / 0336 / 0340 / 0344 / 0406 / 0407 / 0416
    • 512 MB - Woche 0324 / 0325 / 0326 / 0338 / 0346 / 0349 / 0403 / 0412 / 0413 / 0416
    • 2-3-3-6 @ 400 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 512 MB - Woche 0350
    • v2.1
    • 2-3-2-6 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 256 MB - Woche 0429
    • v3.1
    • 2-3-2-6 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0428

  • XMS-3200LL Platinum
    • v1.2
    • 2-3-2-6 @ 400 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 512 MB - Woche 0324

  • XMS-3200LL Pro
    • v1.0
    • 2-3-2-6 @ 400 MHz @ 2,50 V
    • Winbond W942508CH-5
    • 512 MB - Woche 0343

  • XMS-3200XL
    • v1.1
    • 2-2-2-5 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0428 / 0436 / 0439 / 0506

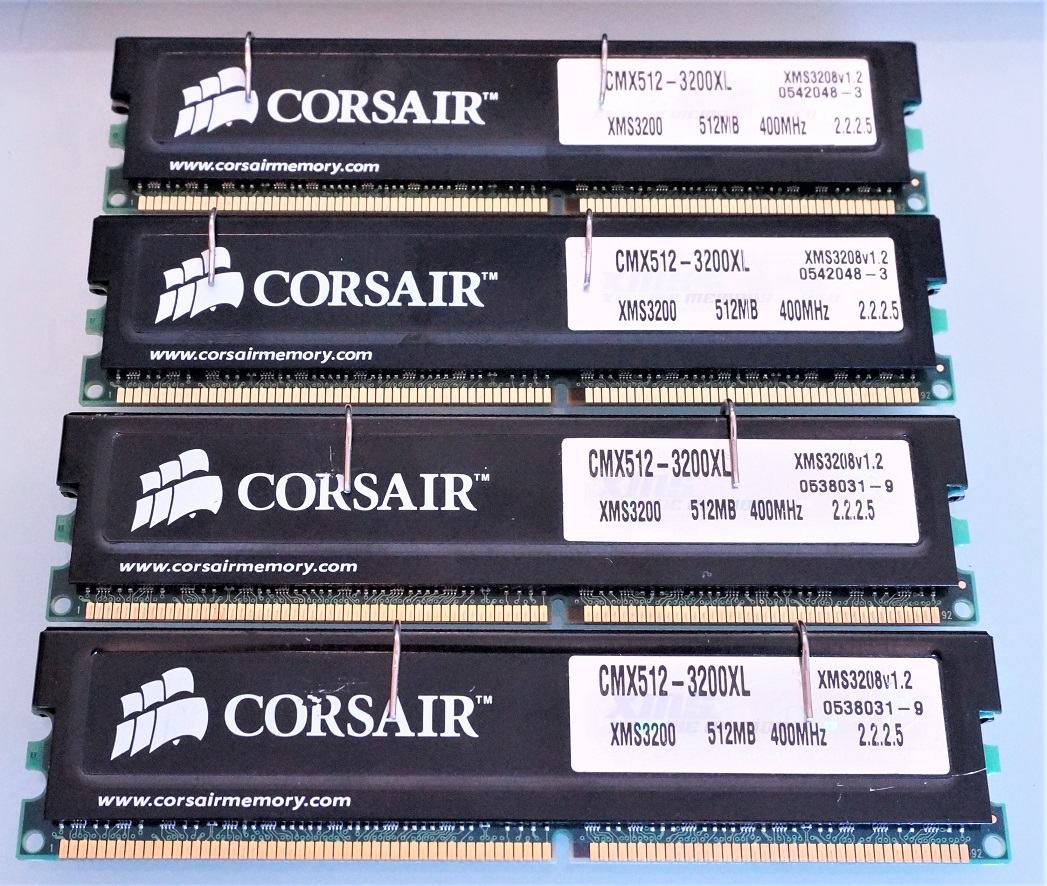

    • v1.2
    • 2-2-2-5 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 256 MB - Woche 0446 / 0451 / 0507
    • 512 MB - Woche 0446 / 0451 / 0505 / 0514 / 0516 / 0517 / 0519 / 0542 / 0545 / 0546

  • XMS-3200XL Platinum
    • v1.1
    • 2-2-2-5 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0438

  • XMS-3200XL Pro
    • v1.2
    • 2-2-2-5 @ 400 MHz @ 2,50 V
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0510

PC3500 - DDR433

PC3500 - DDR433


  • XMS-3500C2
    • v1.1
    • CL2 @ 433 MHz @ 2,50 V
    • Winbond W942508BH-5
    • 256 MB - Woche 0247 / 0250 / 0251 / 0306 / 0315 / 0328
    • 512 MB - Woche 0250 / 0301 / 0314

  • XMS-3500C2 Platinum
    • v1.1
    • CL2 @ 433 MHz @ 2,50 V
    • Winbond W942508BH-5
    • 512 MB - Woche 0250

  • XMS-3500LL
    • v1.1
    • CL2 @ 438 MHz @ 2,50 V
    • Infineon umgelabelt / single sided !
    • 512 MB - Woche 0617
    • 2-3-2-6 @ 438 MHz @ 2,50 V
    • Infineon umgelabelt
    • 1024 MB - Woche 0550 / 0606

PC3700 - DDR466

PC3700 - DDR466


  • XMS-3700
    • v1.1
    • 3-4-4-8 @ 466 MHz @ ? V
    • Samsung K4H560838E-TCCC
    • 256 MB - Woche 0327
    • Samsung K4H560838E-TCCC
    • 512 MB - Woche 0326 / 0410
    • v1.3
    • 3-4-4-8 @ 466 MHz @ ? V
    • Samsung K4H560838E-TCCC
    • 512 MB - Woche 0331 / 0342

PC4000 - DDR500

PC4000 - DDR500


  • XMS-4000
    • v3.1
    • 3-4-4-8 @ 500 MHz @ 2,50 V
    • Samsung K4H560838F-TCCC
    • 512 MB - Woche 0411 / 0423
    • v3.3
    • 3-4-4-8 @ 500 MHz @ 2,50 V
    • Samsung K4H560838F-TCC5
    • 512 MB - Woche 0432

  • XMS-4000 Platinum
    • v1.1
    • 3-4-4-8 @ 500 MHz @ 2,50 V
    • Hynix HY5DU56822BT-D43
    • 256 MB - Woche 0331
    • Samsung K4H510838C-UCCC
    • 1024 MB - Woche 0621

PC4400 - DDR550

PC4400 - DDR550


  • XMS-4400
    • v1.1
    • 3-4-4-8 @ 550 MHz @ 2,7 V
    • Hynix HY5DU56822CT-D5
    • 512 MB - Woche 0411

  • XMS-4400C25
    • v1.1
    • 2.5-4-4-8 @ 550 MHz @ 2,7 V
    • Samsung K4H560838F-TCCD
    • 512 MB - Woche 0509 / 0510 / 0522 / 0542



Einträge gesamt: 227

191 - stunned_guy
24 - bschicht86
5 - Tzk
3 - Maakus
2 - Der Namenlose, maxpower1984
1 - Ben Psycho, jumpel, lamy28, Mr. Krabs, Sparksnl, The Sandman

Stand: 04.01.2024


Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Decken sich deine Ergebnisse bisher mit den Angaben aus der DDR1 Liste bei Corsair selbst?

Edit, vielleicht unabhängig davon ein nützlicher Link für andere "Suchende": DDR1 IC Inquiry - The Corsair User Forums

Hut ab für die Arbeit, die du dir mit dieser Liste gemacht hast!

Der Ramhersteller heisst übrigend Mosel Vitelic mit E, nicht Mosel Vitalic mit A ;)
mvc.com Website

PS:
Hast du mal drüber nachgedacht das hier in eine allgemeine DDR1 IC Datenbank umzuwandeln?

Danke ;)
Die Liste bleibt nur für Corsair XMS. Es gibt im Netz verschiedene andere Listen.
Jeder kann diese Liste ergänzen, die obigen Angaben sind halt bisher nur von mir und ich besitzte die gesamten Riegel auch.
Die umgelabelten IC bekomme ich auch noch heraus, anhand der Form oder durch paar kleine Tests.

@ emi
Die Angaben passen zu 75 %. Habe zwar noch nicht alle Riegel hier, aber Stück für Stück. Es wurden selbst bei gleichen Revisionen unterschiedliche Chips verbaut.

stunned_guy schrieb:
Es wurden selbst bei gleichen Revisionen unterschiedliche Chips verbaut.
Zum Vergrößern anklicken....
Ja, man muss zusätzlich auch noch das Produktionsdatum im Auge behalten. Mit ihrem Versionssystem waren sie damals noch nicht sehr "konsistent".

Und es wurden damit auch die Käufer teilweise getäuscht.
Die DDR-Zeit ist zwar vorbei, aber es gibt hin und wieder ein paar User, die sich mit alter Hardware beschäftigen.

Etwas zum Beitragen habe ich auch noch, hatte vor Ewigkeiten bei einem deiner Ramverkäufe Corsair CH-5 von dir bekommen:

CMX256A-3200LL XMS3205 v1.2
0407090, 0336045 und nochmal 0407090
CL2-3-2-6
256mb


Die Woche der Chips muss ich noch nachsehen, editiere ich gleich hier rein :)

EDIT:
Auf den 0407er sind drauf: W942508CH-5; 04065I
0336: W942508CH-5; 0329WI

Zuletzt bearbeitet:
Hast du wirklich ein paar 3200LL v1.2 mit BH-5? Eigentlich sollten das ja nur CH-5 sein.
Ich habe nämlich gerade einen Stick 3200LL v1.1 bekommen, der aber die Timings 2-3-2-6 hat, also wie v1.2. Alles etwas durcheinander!

@ TzK
Danke, das nehme ich mit auf. Am Besten wäre es, dass noch ein Bild vom IC gepostet wird, damit man es auch glauben kann bzw. es gibt umgelabelte ICs, die erkennt man nur an Ecken, Kanten, Punkten oder sonstigem ;)

@ Dan
Die 1.1 / 1.2 LL gibt es als BH-5 und CH-5, wobei nur am Anfang der Produktion BH-5 verbaut wurden. Die sind sehr selten. Getestet habe ich den RAM noch gar nicht mal.
Sind leider nur 256 MB, vielleicht findet sich noch mal ein 512er Riegel.

Das lässt sich doch machen. Winbond sinds definitiv, sieht man ja an den 2 Vertiefungen in der Mitte.
Das Bild zu Post #7, Achtung, groß! Habs extra nicht verkleinert:

Die 0336 sind interessant, da die noch mit 2-3-2-5 gebinned sind, die "neueren" hatten dann "nur" 2-3-2-6.
Ich nehme es mit in die Liste auf, danke schön ;)

Wusste gar nicht mehr, dass die mal von mir waren :hmm:

Tatsache... die 5 ist mit garnicht aufgefallen. Die sind aus einem deiner riesen Ramverkäufe mit 100+ Riegeln ;)
Richtig ausgetestet habe ich die Riegel nie, weil meine Infineon 6A besser gehen.

Ich nehme an, du lässt auf Sockel A laufen. Auf Sockel 939 gehen die Infineon A nicht all zu besonders.

Da hast du vollkommen Recht, ich nutze hauptsächlich NF7 und DFi Infinity. :) Ich habe dennoch mit den 512mb 6A 260mhz@3,65V auf So.939 erreicht, auf So.462 immerhin 252Mhz.
Mit den CH-5 bin ich irgendwie nie warm geworden, weil sie auf So.A nicht so recht wollten wie ich.

stunned_guy schrieb:
@ Dan
Die 1.1 / 1.2 LL gibt es als BH-5 und CH-5, wobei nur am Anfang der Produktion BH-5 verbaut wurden. Die sind sehr selten. Getestet habe ich den RAM noch gar nicht mal.
Sind leider nur 256 MB, vielleicht findet sich noch mal ein 512er Riegel.
Zum Vergrößern anklicken....

Danke für die Information! :)
Mein Stick ist ebenfalls nur 256MB groß, 3200LL v1.1 mit 2-3-2-6. Er ist aber auch ziemlich alt (0311).
Ich werde demnächst noch mal nach den Chips schauen und einen Post machen. Ich habe auch noch andere 3200LL mit CH-5, 3200XL und 3500C2.

Nur her damit, freue mich auf Einträge von euch.

Update mit BH-5 auf 3200LL ver1.1

Update mit CH-6 auf 3200C2 ver1.2

Update vom Startpost, mittlerweile habe ich knapp 140 Riegel drin ;)

Update:
2700LL ver2.2 mit CH-5
3200LL ver3.1 mit TCCD !!! Habe ich bisher noch nie gefunden.

UPDATE: 3200LL mit 2-3-3-6 und CH-5

:bigok: dafür, dass du die Liste immer noch updatest!

Wahrscheinlich ist sie auch schon so gut wie vollständig?

Ich bin mir sicher, dass da noch ein paar Versionen fehlen. Ich schaue überall danach, habe auch schon welche gefunden, aber die aufgerufenene Preise zahle ich dann doch nicht ;)

Ich hab auch hin und wieder mal Kit gesehen und nen Euro drauf geboten für dich, aber ganz so einfach ist es dann doch nicht^^

Heute kamen die beiden Corsair Riegel. Wie erwartet ist Infineon drauf.

CMX256A-3200C2PT
XMS3202 v3.1
0424052-2

Infineon BT-5 KW20 '04

Bild:

Samsung TCCD wie auf allen XL-Versionen.
Die "Pro" sind hier keine Ausnahme, die haben nur die LED´s oben drauf.

- - - Updated - - -

Tzk schrieb:
Heute kamen die beiden Corsair Riegel. Wie erwartet ist Infineon drauf.

CMX256A-3200C2PT
XMS3202 v3.1
0424052-2

Infineon BT-5 KW20 '04
Zum Vergrößern anklicken....

Das Entfernen des Heat Spreaders hättest du dir sparen können, in der Liste oben waren die doch genau so von mir drin.

Die Liste oben ist wieder aktuell, habe sämtliche Fehler bei der Forensoftwarumstellung behoben :bigok:

  • Love
Reaktionen: Tzk
Hier mal ein 2x1GB Kit Corsair Pro.
CMX1024-3200C2Pro
XMS3202V1.1
06088134-1

Infineon
HYB25D512800BE-5


Anhänge

  • IMG_20200505_214803.jpg
    154,7 KB · Aufrufe: 311
  • IMG_20200505_214740.jpg
    136,3 KB · Aufrufe: 309
  • IMG_20200505_155705.jpg
    90,9 KB · Aufrufe: 332
  • IMG_20200505_155659.jpg
    63,7 KB · Aufrufe: 330
Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
