[Sammelthread] Corsair XMS DDR1 IC-Datenbank

[jumpel]

Hi stunned_guy,
diese hier hast du ja schon in deiner Liste...
Wie ist das eigentlich gemeint mit "Woche 03 / 15" ?
Kanntest du diese Module bislang nur aus Woche 3 UND 15 oder wurden besagte Winbond-Chips im Zeitraum von Woche 3 BIS Woche 15 verbaut?

• XMS-3200LL
  • v1.1
  • 2-2-2-6 @ 400 MHz @ 2,50 V
  • Winbond W942508BH-5
  • 256 MB - Woche 0303 / 0315
  • 512 MB - Woche 0312 / 0320

Es sind übrigens die Module für welche ich euch neulich im prä-2000er Thread nach der Spannung gefragt habe. Auf meinem Abit AN7 laufen sie wie folgt:
220 MHz mit 2,0-2-2-6 bei 2,70 Volt.
230 MHz mit 2,5-3-3-7 bei 2,90 Volt.
Ich denke dass beim RAM dann nicht mehr geht, mit anderen Riegeln hatte ich das Board schonmal bei 240 MHz FSB stabil.



[stunned_guy]

Nein, da liegts du falsch. Die Zahl 0315 bedeutet: Jahr 2003 / 15. Kalenderwoche

Die Datumszahlen, die in der Liste sind, habe ich von meinen eigenen Riegeln hier, das bedeutet, ich habe nur Chips aufgenommen, die ich auch selbst besitze bzw. besessen hatte.

Es kann jeder seine Riegel hier posten, wenn das Datum noch nicht in der Liste ist. Winbond BH-5 gab es meiner Meinung nach von Ende 2002 bis Mitte 2003.



[Tzk]

@jumpel
Warum die Wochen so wichtig sind sieht man ganz gut an den 3200C2 v4.3, da ist teilweise richtig Chaos und Mischverbauung drin...

• v4.3
• CL2 @ 400 MHz @ 2,50 V
• Samsung K4H560838F-TCC5
• 512 MB - Woche 0519 / 0522
• Samsung K4H560838F-TCCD
• 512 MB - Woche 0523 / 0547
• Infineon HYB25D512800BE-5
• 512 MB - Woche 0547

Was nun deine Riegel angeht:
Das sind ziemlich sicher Winbond. Boote die mal mit CL3, bleibt der Bildschirm schwarz dann sind es BH-5. Ganz einfach. Die 230Mhz mit 2.5-3-3 sind ziemlich sicher der VDimm geschuldet. 2.9V ist für Winbonds mal garnichts... Mit 3V+ geht da bestimmt mehr, die Riegel sollten mit 3.2 bis 3.3V eigentlich locker die 250Mhz schaffen.


----------------

Ein Eintrag für die Liste, diese Herstellungswoche fehlt noch:

XMS512-3200C2 v4.2 0438
Chips: TCC5 Rev. F, KW37 2004
Chip Aufdruck: K4H560838F-TCC5



[stunned_guy]

UPDATE

@ maxpower1984
Deine Riegel habe ich mit aufgenommen, sind unter den normalen C2 mit gelistet (mache extra für die PRO keine eigene Liste).



[maxpower1984]

Falls vielleicht von interesse.
Hab hier noch 2x Corsair CMX512-3200XL V1.2 0526123-4



[stunned_guy]

Danke, aber wenn kein IC Bild dabei ist, wissen wir ja nicht was drunter ist

Aber keine Sorge, kannst dir den Aufwand sparen, sind Samsung TCCD drunter wie bei allen XL Trotzdem danke.



[maxpower1984]

Danke, aber wenn kein IC Bild dabei ist, wissen wir ja nicht was drunter ist

Aber keine Sorge, kannst dir den Aufwand sparen, sind Samsung TCCD drunter wie bei allen XL Trotzdem danke.

Das hab ich mir namlich gedacht, aber wenn du noch sehen willst was drunter ist, dann sag einfach bescheid.
Ist ja kein akt bei den Riegeln.



[Hampti]

Falls vielleicht von interesse.
Hab hier noch 2x Corsair CMX512-3200XL V1.2 0526123-4

Die hast aber nicht jetzt erst frisch wo gekauft oder?

Kurze Frage zum Topic: Welche Chips sollten unter CMX512-3200C2PT drunter sein? Sind 512MB Module mit CL2 angeschrieben.
Genauso wie es bei den CMX512-3200XLPRO v1.2 aussieht,



[maxpower1984]

Die hast aber nicht jetzt erst frisch wo gekauft oder?

Nein die Hab ich von Zombieeee bekommen, waren aber vor ihm mal meine.



[stunned_guy]

Kurze Frage zum Topic: Welche Chips sollten unter CMX512-3200C2PT drunter sein? Sind 512MB Module mit CL2 angeschrieben.

Die Revision ist entscheidend. Es sind auf alle Fälle die gleichen Chips unter den Platinum wie bei den Pro / Expert / LL oder normalen C2.



[maxpower1984]

Corsair CMX512-3200XLPT V1.2
0442052-8



[Hampti]

Corsair CMX512-3200C2PT v1.2



[maxpower1984]

Corsair CMX256A-2300LL v1.2
0415869-2
CH-5er



[Maakus]



[maxpower1984]

Cool, die sind ja mal super einfach verklebt.
Ich kenn das leider ganz anders von den Pros



[stunned_guy]

Die Pro haben die gleichen Chips drauf wie dor normalen 4000er. Danke fürs Bestätigen und den Mut, den Heat Spreader ab zu machen.



[Maakus]



[stunned_guy]

Scheinen Infineon Chips drauf zu sein. Wahrscheinlich CE-5 vom Produktionsdatum her.



[Hampti]

Jemand ne Ahnung was auf den 1GB Sticks v6.1 drauf ist? Sind mit 3-3-3-8 deklariert.



[stunned_guy]

Ich hatte zwar noch keine in der Hand, würde aber aus Erfahrungen auf Infineon CE-5 oder wenn etwas älter auf BE-5 tippen. Hast du ein Bild vom Aufkleber ?



[Hampti]

Ui gerade gesehen sind v1.3.



[stunned_guy]

Schick schick. Sind das deine ?



[Hampti]

sogut wie.



[Maakus]

Noch mal 2 zur Ergänzung!



[Maakus]

Vergessen...



[Hampti]

Weiß jemand was auf 2*1024MB Platinum PC3200 v8.2 3-3-3-8 drauf ist? CMC2GX1M2A400C3



[maxpower1984]

Corsair
CMX512-4400
XMS4400V1.1
0411



[stunned_guy]

Vielen Dank, wird gleich in die Datenbank aufgenommen



[bschicht86]

Bisschen Futter - hoffe alles ist soweit erkennbar



[Sparksnl]

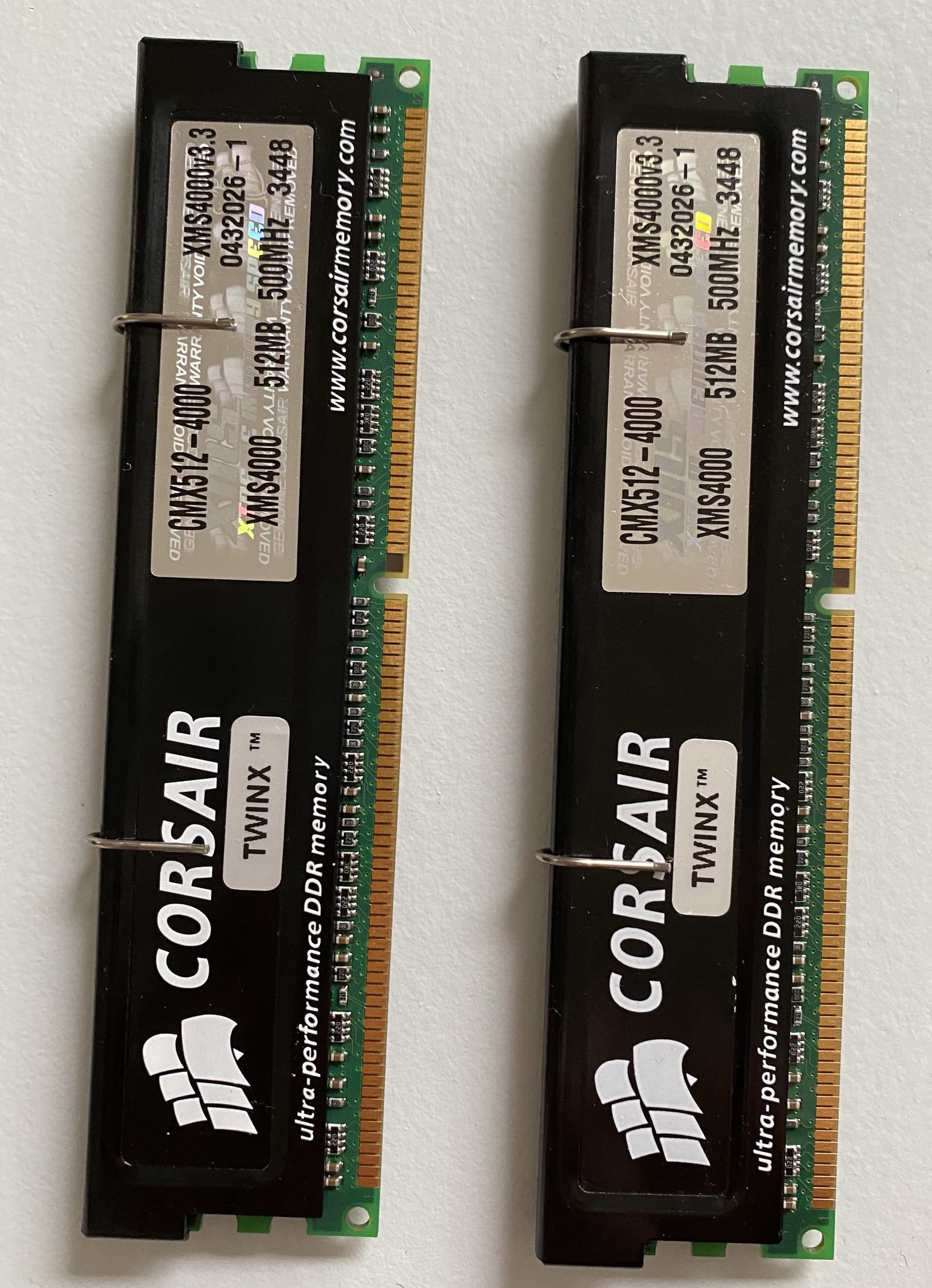

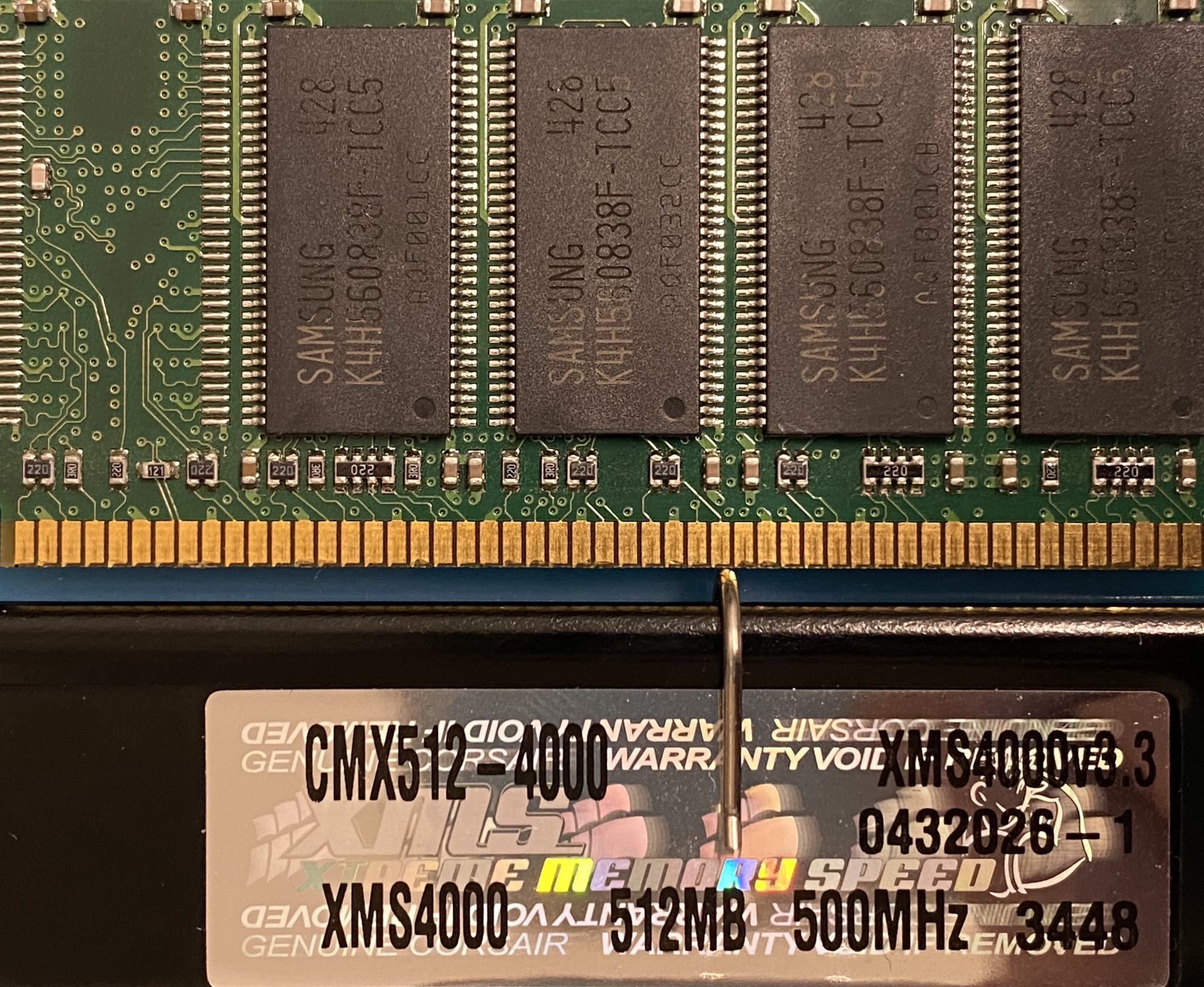

As asked: Corsair CMX512-4000 XMS4000v3.3
Serial: 0432026-1
IC type: Samsung TCC5
TCC5 revision: F (i missed it on the DDR1 first page)
