Es gibt 3d Druck und 3d Druck, einmal ordentlich konstruieren, richtiges filament gewählt und da sieht nichts "shice" aus.

Aber ich bin vermutlich auch nicht so Optik vernarrt wie viele hier 😊
Hast Du jemanden der ordentliche Arbeit macht?

Du kannst sonst einen unter dem Seitenradi stellen.

Genau so was in die Richtung hatte ich im Kopf, nur halt oben zwischen PSU und und sidebracket... dazu muss man sagen, dass ich kein AIO habe und da deswegen natürlich deutlich mehr Platz ist.
Wo ich deine Grafikkarte sehe, wie leise läuft die 3080 FE im Ncase? Laut OptimumTech soll das ja wirklich gut funktionieren

Genau so was in die Richtung hatte ich im Kopf, nur halt oben zwischen PSU und und sidebracket... dazu muss man sagen, dass ich kein AIO habe und da deswegen natürlich deutlich mehr Platz ist.
Wo ich deine Grafikkarte sehe, wie leise läuft die 3080 FE im Ncase? Laut OptimumTech soll das ja wirklich gut funktionieren
Ich bin eigentlich sehr zufrieden bisher. Gehäuselüfter kommen kaum über 1200RPM und bei Games sind die GPU Lüfter bis ca. 70° quasi nicht hörbar. Meist bin ich aber bei so 65° at MAX.
Das Gute ist ja, die GPU Lüfter sind @Stock erst sehr spät überhaupt am drehen, daher ist im IDLE alles sehr sehr ruhig hier :)

Hier sind ja doch einige mit einer EVGA 30x0 XC3 unterwegs.
Kann mir jemand bestätigen, das nur 12x15 unter die Graka passen - und 12x25 definitiv nicht?

Ich kann leider nur definitiv bestätigen, dass die 15mm auf jeden Fall für die 3080 passen. 25 mm habe ich nicht ausprobiert und inzwischen ist alles auf Wasser umgebaut.

Aber wenn ich mich nicht ganz täusche: Ich habe übergangsweise ein kleines Stück Gummischlauch zwischen GPU-Lüfter und dem Lüfter am Boden geklemmt, um das Durchbiegen der Karte zu verringern. Das waren vlt. 10 mm evtl. sogar etwas weniger, also so oder so wäre es verdammt eng.

Hilft dir leider absolut gar nix bzw. macht die Entscheidung nicht einfacher… :fresse2:
Aber warum die 25er? Wenn du schon welche hast, kannst du es ja dann einfach testen.

hm, die müsste ich dann erst von der AIO entfernen. Habe sonst keine mehr rumliegen glaube ich. Vielleicht im Keller... ;)

Vielleicht im Keller... ;)
Da liegen meine auch und warten seit Wochen drauf, unter die 3090 XC3 gequetscht zu werden. Sollte ich es die Tage mal ausprobieren, werde ich berichten. Weiß aber auch gar nicht, ob das bei der Performance überhaupt was bringt verglichen mit ordentlichen 15mm Lüftern.

Ich würde eigentlich erwarten, das die NF A12x25 mehr statischen Druck aufbauen können, als die 15er. Auch ist der Zwischenraum dann deutlich kleiner.
Aber ich fürchte ja das es knapp nicht passen wird.

Ich würde eigentlich erwarten, das die NF A12x25 mehr statischen Druck aufbauen können, als die 15er. Auch ist der Zwischenraum dann deutlich kleiner.
Mehr Druck ja, aber ich befürchte auch mehr Verwirbelungen, weil die Lüfter ja dann wirklich direkt aneinander sitzen. Könnte auch eine unangenehme Geräuschkulisse zur Folge haben. Ich werde heute Abend basteln.

Die TUF 3080 hat 52mm und es passen 15mm Fans drunter mit ca. 1mm Spielraum -> 52+15+1= 68mm
Die XC3 hat laut caseking 44mm + 25mm = 69mm, sollte Dir ziemlich genau ein mm fehlen :/

EVGA 3080 XC3 Ultra hat ohne Shroud ca 42mm Höhe inkl Backplate. Die Lüfter stehen dabei ca 2-3mm drüber, die würdest du aber sicher abmachen oder?

Falls wer die XSPC TX240 Ultrathin Radiator braucht, bei Caseking gibt es wieder Nachschub :)

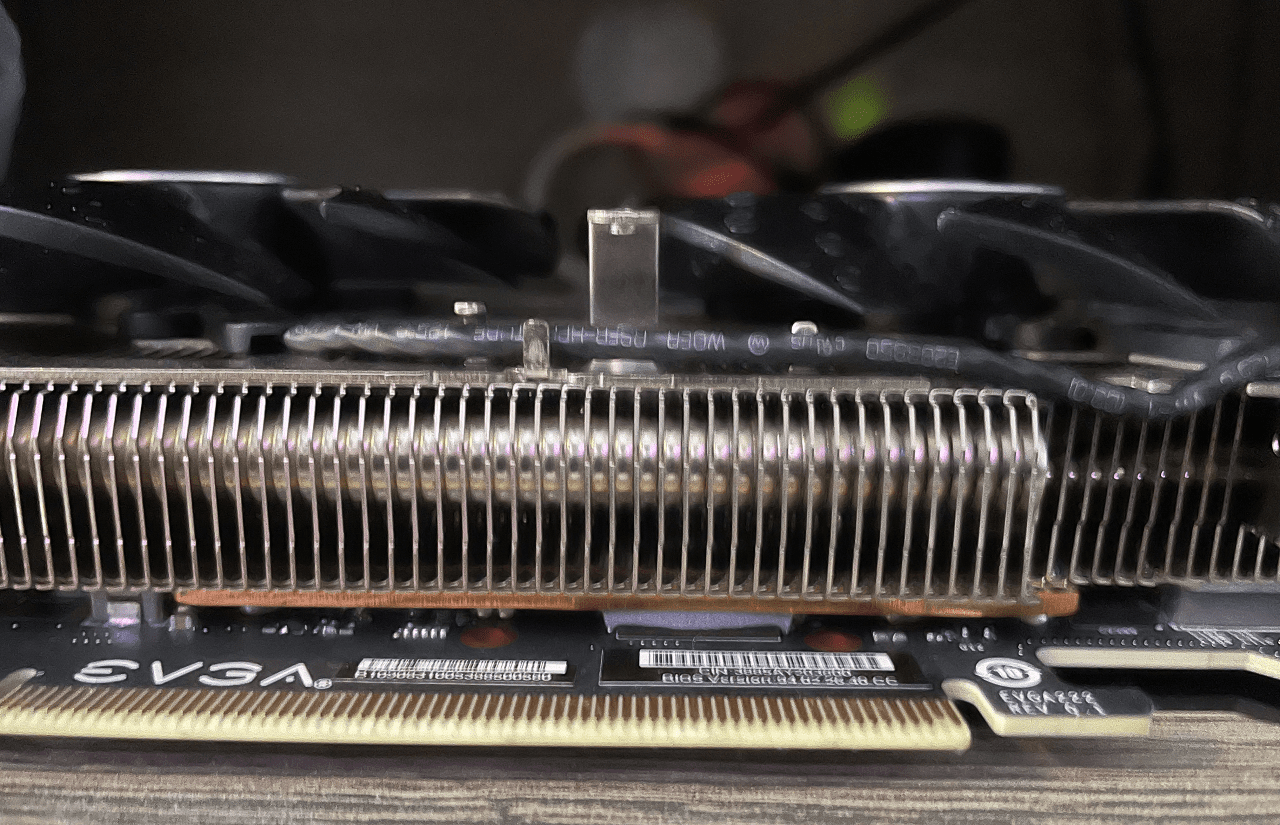

EVGA 3080 XC3 Ultra hat ohne Shroud ca 42mm Höhe inkl Backplate. Die Lüfter stehen dabei ca 2-3mm drüber, die würdest du aber sicher abmachen oder?
Anhang anzeigen 643121
Lüfter möchte ich eigentlich nicht abmachen, sonst muss man die Tabs ja auch abknipsen oder umbiegen. Und dann dürfte selbst bei EVGA kein Spielraum mehr für Kulanz sein im Garantiefall :d

@Equilibrium: Habs ausprobiert und passt nicht. Es fehlt aber mehr als ein Millimeter. Per Presspassung könnte man die Karte wohl irgendwie über die Lüfter quetschen, aber das möchte ich weder der GPU noch dem Board zumuten...

Ich habs befürchtet - Danke fürs ausprobieren @mikefize .

Der Preis 🤢

We do not accept returns. Refusing delivery will result in a 25% restocking fee + shipping charges

Ich muss mir den Thread bei SFF mal durchlesen…

Grundsätzlich finde ich die Idee des Winter One richtig gut... Optionen für einen 280er Radiator oben und unten, das ist vielversprechend.
Die Build-Quality scheint allerdings fragwürdig zu sein - und das bei dem Preis.

Haste den Thread durch? 😊

Ich hab ja meine Hardware auch übersiedelt, rein aus Spaß, aber das M1 bleibt vorerst, das ist von der Größe einfach perfekt

Ja, im Grunde ist das NCase fast perfekt. Mir fehlen da gerade mal 18mm an Höhe. :)

Custom Wasserkühlung Projekt v2
Hi zusammen,

hier für Euch mein Build-Log für mein Wasserkühlungsprojekt im NCase M1.

Einleitung:
Der Aufbau hat bei mir 3 Abende gebraucht, in denen ich am Ende von Tag 1 mein Asus B550-I-Gaming Mainboard gegen das X570 Crosshair Impact VIII getauscht und auf Funktionen getestet habe. Als alles geklappt hat, habe ich das Mainboard eingebaut und alle bis dato nötigen Kabel sauber verstaut um Tag 2 mit dem Einbau der Kühlkomponenten fortzufahren:

Ende von Tag 1:




Tag 2 - Einbau der Kühlkomponenten:

Am 2. Abend habe ich den EK Quantum Velocity Wasserblock, den M.2 Kühler von meiner SSD (@Twisthor : Den Kühler kann ich Dir somit geben 👌) sowie den EK-Quantum Vector FE RTX 3080 Block installiert. Die Pads zusammenschneiden hat natürlich mit am Längsten gedauert. Ich habe hier nicht die Stock WL-Pads von EK genommen, sondern welche in gleicher Dicke von Thermal Grizzly (https://www.amazon.de/Thermal-Grizzly-Thermo-Minus-Stück/dp/B00ZJSV8C2). Das kam auch gut hin von der Menge. Die Installation vom CPU Block war relativ einfach. Neu war für mich, dass ich auf der Mainboard Rückseite noch ein Gummipad dazwischen legen sollte.




Ich war vernarrt darin, nur wirklich ganz ganz dünne Schicht Wärenleitpaste (auch von Thermal Grizzly) auf beiden Chips zu verwenden 😂


Hier sind noch die Folien auf der Oberseite drauf. Wurden natürlich entfernt ;)




Laut Anleitung hätte ich hier auch die Rückseite vom Chip auch ohne die 4 kleinen Zuschnitte komplett überlagern können. Da sah ich aber keinen wirklichen Sinn hinter, da die Backplate an der Stelle keine Unterschiede von der Höhe zwischen den 4 Capacitors und den darunter liegenden Komponenten hatte, weshalb ich nur die 4 Teile mit dem Pad belegt habe.

Tatsächlich ist der Block von EK deutlich aufwendiger und präziser in der Verarbeitung gewesen. Die kleinen Pads werden auch wirklich von den kleinen Erhöhungen im Block bedeckt.

Zusammen mit den Lüfter und Radis sah es so am Ende von Tag 2 aus:





Tag 3 - Verschlauchung und Befüllen

Der letzte und gleichzeitig spannendste Tag für mich. Im Herbst hatte ich Leak Probleme, die vermutlich ein Zusammenspiel von schlechter Handhabung mit qualitativ nur mäßigen Fittingen und Adaptern. Das sollte dieses Mal anders laufen, weshalb auch ein Leak Tester von Alphacool zum Einsatz kam. Auf etwas über 0.6 bar hab ich den Tester 15min. ruhen lassen mit dem Ergebnis, dass ich dieses Mal scheinbar alles richtig gemacht zu haben schein:



Doch hier war bis dato nur ein Radi verbunden! Auf diese Weise konnte ich aber bereits einen größeren Teil der Verschlauchung später ausschließen, wenn es zu Probleme kommen sollte.

Doch dann das 1. Problem 😢:

Beim Einbau vom Seiten Radi konnte der Leak Tester nicht bestehen. Den Radi alleine konnte ich mit einem weiteren Test ausschließen. Es muss an der Verschlauchung gelegen haben. Also habe ich den ein paar Verschlauchungen wieder öffnen und neu verlegen müssen. Das Ergebnis hab ich dann vergessen abzufotografieren, weshalb diese Bilder vom bereits laufenden System sind:



Ich habe daher die Verbindung vom CPU Block zum Resevoir geöffnet und mit 2 Schäuchen zum Radi verbunden. Mit diesem Loop bestand es den Leak Test und war auch noch am Ehesten in der Praxis machbar. Denn eine solche Verschlauchung in dem Case ist kein Kinderspiel. Um die Schläuche mit den Fittingen zu verbinden, mussten ich jedes Mal destilliertes Wasser erhitzen und kurz darin baden lassen, damit diese etwas weicher wurden.

Insgesamt bin ich einfach nur happy, dass alles am Ende geklappt hat. Der Loop ist aber definitiv schwerer als wenn die GPU Öffnungen an der Seite sind. Und da ich im Netz für diesen GPU Block noch keine Anleitung gesehen hatte, was ich umso mehr glücklich, dass es letztlich gepasst hat. Theoretisch wäre die obere Verschlauchung zum Seiten Radi aber noch optimierbar, wenn ich diese tauschen würde, um die X-Verlegung zu vermeiden. Da aber der Radi von Magicool nur 27mm dick ist, war hier genug Spielraum und bleibt erstmal so.

Ich habe auch Builds gesehen, in den ein 45mm!!! Seiten Radi gepasst hat, in dem die 90° Adapter zusammen mit zwei QDCs direkt Richtung GPU runter verlegt wurden anstatt am Netzteil und den Lüfter vorbei. QDC's (Schnellverschlüsse) hatte ich auch besorgt, sind aber nur einbaubar, wenn ich die zwischen zwei Winkel Adaptern einsetze. Also Adapter > Schlauch > Fitting > QDC > Fitting > Schlauch > Adapter. Das war mir dann zu kritisch bei der Länge und der Tatsache, dass ich dafür noch 2 extra Fittinge benötigt hätte, um beide QDC's zu benutzen. Außerdem sind die beiden längsten Schlauchverbindungen teilweise gewölbt, was mit einer starren Zwischenverbindung und den folglich sehr kurzen Schlauchverbindungen ein Akt der Verzweiflung geworden wäre. Hier suche ich aber noch für die Zukunft Winkeladapter, die die eine Schlauchverbindung jeweils obsolet machen :)

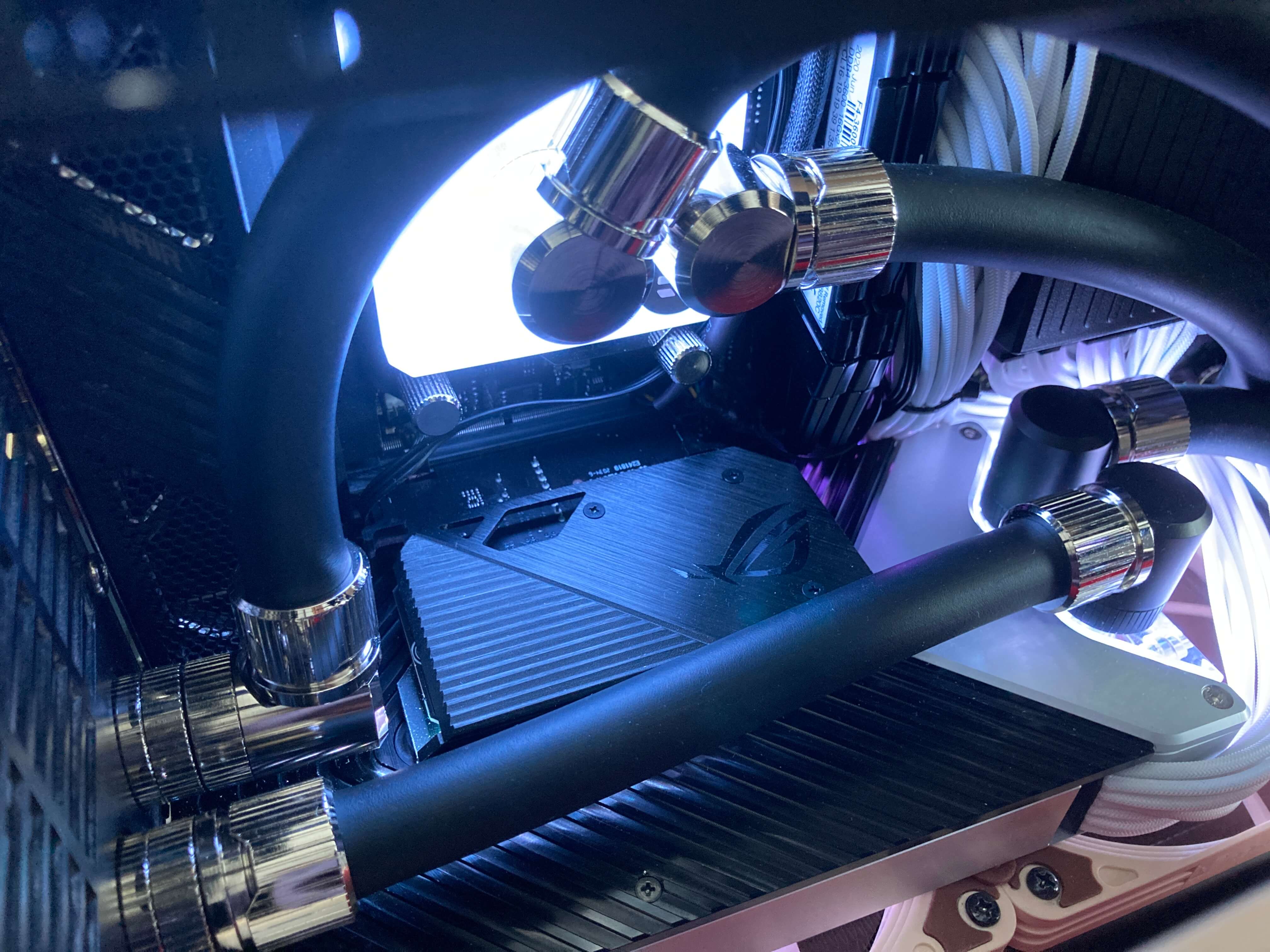

Hier ein noch ein paar abschließende Impressionen sowie Stats:











Zuvor mit AiO und Stock 3080 FE:

In Spielen war die GPU so bei 65° @1200rpm (noctua Lüfter + GPU Lüfter). CPU war so bei knapp 80° unter Load.

Wenn ich testweise Mining probierte habe, um zu sehen, wie hoch die Mem Temps gehen, lagen die mit 100% Fans bei 108°. Auch mit niedrigsten TDP und Core Speed!

Nun mit Wasserkühlung:
Bei Spielen komme ich nur schwer auf über 60° bei der GPU (Undervolting wie zuvor beim Stock Kühler) und CPU so ca. 75°. Hier wäre aber noch Potenzial offen, wenn ich die CPU ebenfalls undervolte.

Mining mit 70% TDP, +1250 Mem. und -200 Core = Mem Temps bei 78° bei 98Mh/h bei 217W. Schön, aber lohnt sich trotzdem nicht und meiner GPU habe ich das auch nur ca. 1-2h angetan.

Im IDLE war die GPU vorher so bei 37°. Nun liegt sie so bei etwas über 30° bei einer Wassertemperatur laut Sensor von 30°. Raumtemperatur aktuell 27°.

Im Test unter Furmark komme ich auf maximal 58° mit knapp unter 70° bei der CPU. Screenshot nach ca. 10min:

furmark water cooling test.png


Die Pumpe habe ich dank PWM von ursprünglich 4500 RPM runter auf ca. 3400RPM gedrosselt, wenn sie im IDLE unterwegs ist. Ab 37° Wassertemperatur lasse ich sie dann wieder höher laufen. Aktuell ist sie kaum zu hören und geht in Einklang mit der Lüfter dB :)

Falls es wen interessiert, kann ich noch die Einkaufsliste rein nur für die Wasserkühlung hier dazu packen :)

Edit vom 20.07.2021:
Nachdem ich nun den dickeren Seiten Radi drin habe, sind die einzelnen Komponenten und Verschlauchungen nochmal verändert, daher die aktuellere Liste:

CPU & GPU Block:
1x EK Water Blocks EK-Quantum Velocity D-RGB - AMD Nickel + Frosted Acryl
1x EK-Quantum Vector FE RTX 3080 Block , Silver Edition

Fittinge (Nickel, wenn nicht anders angegeben):
2x EK Quantum Torque 6-Pack STC 10/16 (10x davon gebraucht)
10x EK-Quantum Torque Rotary 90° (4x davon in schwarz)
2x EK-Quantum Torque Rotary 45°
3x EK Water Blocks EK-Quantum Torque G1/4 Zoll Verlängerung gerade MF 7
4x EK Water Blocks EK-Quantum Torque G1/4 Zoll Verlängerung gerade MF 14
2x EK Water Blocks EK-Quantum Torque G1/4 Zoll Verlängerung gerade MM 14 (für die QDCs)
2x Alphacool Eiszapfen G1/4" IG Schnellverschluss Kupplung mit Schottverschraubung
2x Alphacool Eiszapfen G1/4" IG Schnellverschluss Stecker mit Schottverschraubung
Ca. 1,5m EK Water Blocks EK-Tube ZMT Schlauch 16/10mm mattschwarz

Radiatoren:
Unterer Radiator: XSPC TX240 Ultrathin Radiator - 240mm (21,5mm dick)
Seitlicher Radiator: Alphacool NexXxoS V.2 Radiator 240mm (45,5mm dick)

Pumpe & Resevoir:
1x IceMan Cooler für Ncase M1
1x Laing DDC-Pumpe 12V DDC 3.2 PWM

Sonstiges:
1x Thermal Grizzly 100mmx100mmx1mm
1x Thermal Grizzly Kryonaut 1g WLP (im GPU Block inkl.)
1x Alphacool 17364 Eiszapfen Temperatursensor Plug G1/4 - Chrome (sitzt auf dem Resevoir)

Loop:
Iceman OUT > Fitting > Schlauch > Fitting > 90° Adapter > 45° Adapter > GPU IN > GPU OUT > 45° Adapter > Fitting > Schlauch > Fitting > 90° Adapter > 14mm Extender > TX240 Radiator > 14mm Extender > 90° Adapter > Fitting > Schlauch > Fitting > 90° Adapter > CPU IN > CPU OUT > 90° Adapter > 7mm Extender > MM Adapter > Temp Sensor G1/4 > 90° Adapter > Fitting > Schlauch > Fitting > QDC > Male to Male 14mm Extender > 90° Adapter > 14mm Extender > 90° Adapter > Alphacool NexXxoS V.2 Radiator > 90° Adapter > 14mm Extender 90° Adater > Male to Male 14mm Extender > QDC > Fitting > Schlauch > Fitting > Iceman OUT


Falls Fragen oder Verbesserungen sind, immer gerne her damit :) Ein Dank geht hier insbesondere nochmal an jeden Einzelnen hier im Forum, der mir bei Fragen oder Probleme half.

Gruß meicelinho

Zuletzt bearbeitet:
@meicelinho Gratulation zum erfolgreichen Build!
So ein Leak-Tester ist ne feine Sache - aus meiner Sicht für mini-Gehäuse mit Wakü absolut nötig. Weil man hier nicht wirklich testen / sehen kann ob alles dicht ist. Im Gegensatz zu BigTower - da kann man ja ständig überall rein schauen und kommt auch überall ran. Beim NCase kannst du das schon bei Seitenradi quasi knicken...

Ist übrigens immer wieder lustig zu sehen wie winzig die Founders Edition Karten - selbst in einem NCase sind :-)
Ist dir die Pumpe mit 3400 RPM nicht zu laut?
Ich hab meine auf 1900 RPM laufen. Alles über 2000 finde ich hörbar... ab 2500 schon unangenehm hörbar.

Ah der TempSensor - als Plug-Variante um Auslauf / Outlet Port vom Reservoir ist ja eine genial gute Lösung :-) (y)
Was macht eigentlich deine Mainboard Chipset Temperatur? Also bei mir klettert die bei Gaming Sessions auch mal Richtung 80°C - hier im screenshot noch bei 63°C (ist aber auch schon kein Idle sondern ich packe gerade ein 60 GByte Verzeichnis mit 7-Zip).


@26°C Zimmertemperatur

Kannst du vielleicht noch deine Lüftereinstellungen posten?
Bei mir siehts so aus :

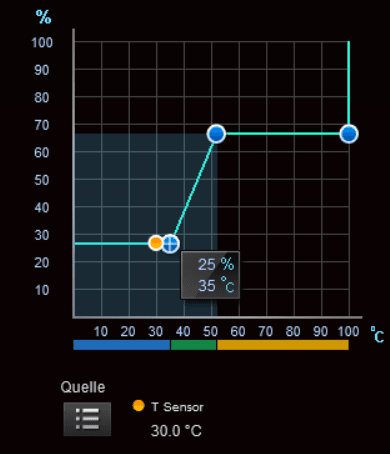

am Radiator an der Seite:



am Radiator unter der Grafikkarte:

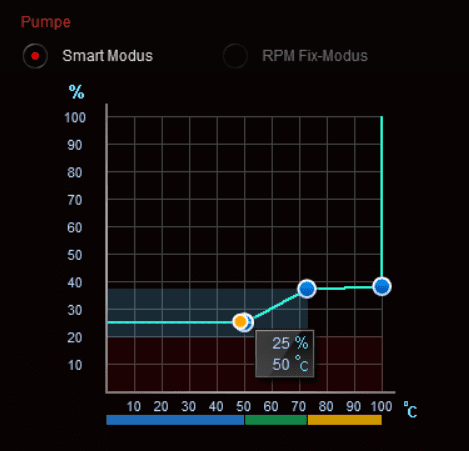

und die Pumpe habe ich mehr oder weniger fix bei den 1700-1800 rpm:

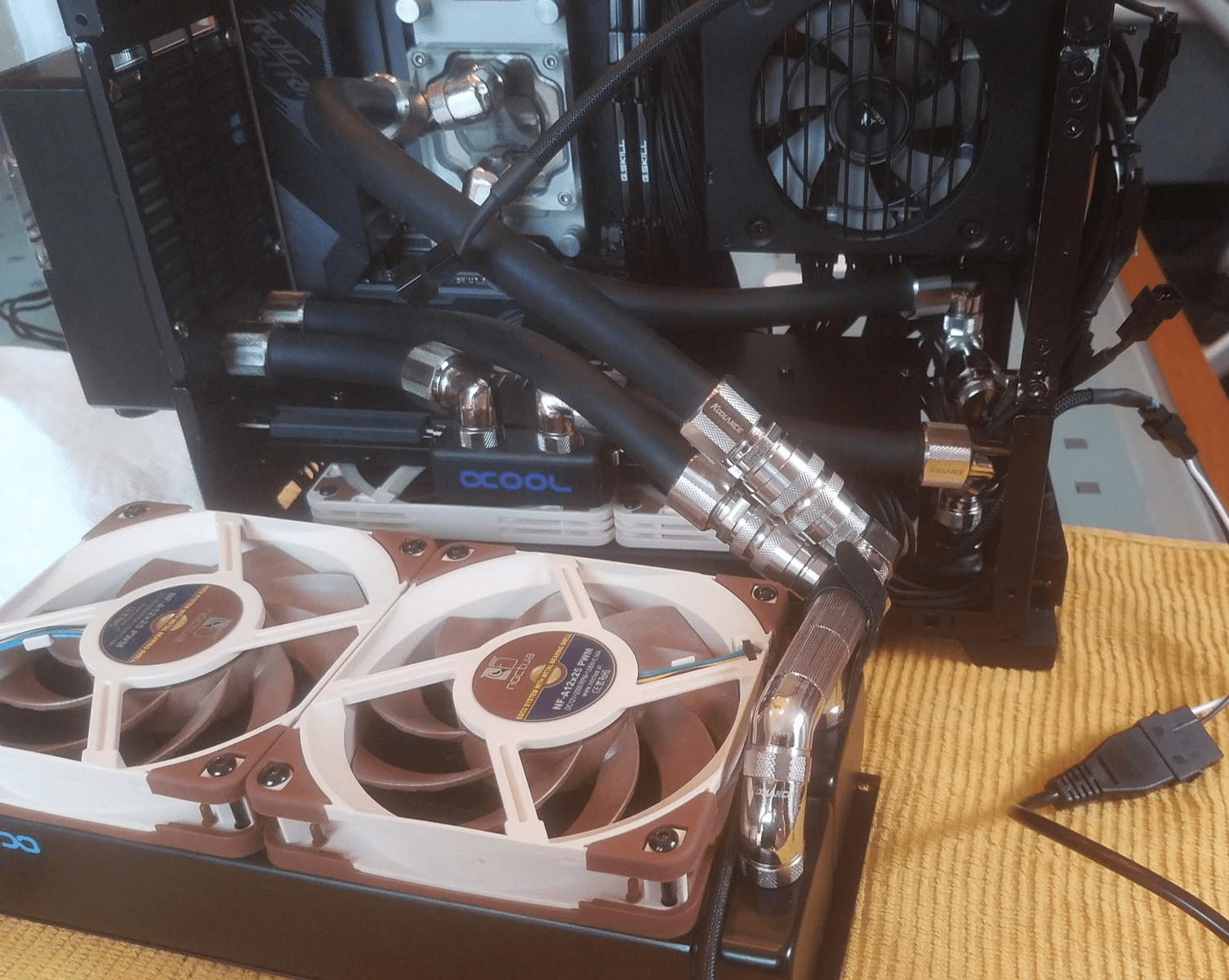

Der Vollständigkeit Halber muss ich noch ergänzen, dass ich außen noch zwei dünne 360er Radiatoren habe, an denen Lüfter mit 500 rpm unhörbar vor sich hin drehen.

Hi @Blubbie ,

tut mir Leid für die späte Rückmeldung. Ich hab die Tage nochmal hier und da was verändert und glaube, Dir jetzt auch eine vernünftige Antwort geben zu können.

Ist dir die Pumpe mit 3400 RPM nicht zu laut?

Also ich höre sie zwar, aber tagsüber empfand ich das jetzt nicht als störend. Zumahl ich auch überwiegend Kopfhörer trage. Ich habe die Pumpe nun aber auf ca. 2400 RPM laufen. Da ist sie nochmal ein gutes Stück leiser und läuft trotzdem noch schnell genug. Ich hatte sie auch mal bei so 1600RPM, dort ging aber die Wassertemperatur auf über 40°, was mir auf Dauer bei Games zu viel ist. Jetzt bleibt sie unter LAST bei unter 40°.

Ich muss aber auch dazu sagen, dass ich übersehen hatte, die Pumpe hinten nochmal mit einem passiven Kühler & Anti-Vibration Pad auszustatten. Um deswegen jetzt nicht wieder den Kreislauf zu leeren, hab ich dort übergangsweise ein Stück Schwamm zwecks Geräuschunterdrückung dran. Nicht schön, aber erfüllt den Zwecks und wird dann beim nächsten Update ersetzt.

TempSensor - als Plug-Variante um Auslauf / Outlet Port
Naja, sie erfüllt den Zweck, aber das Rein/Rausdrehen kann nervig sein, weil Du ja zuvor gegen die Gewinderichtung "vordrehen" darfst. Oder aber du steckst den Sensoranschluss nochmal neu rein, wo man dann aber schwer dran kommt.


Was macht eigentlich deine Mainboard Chipset Temperatur?

Maximal bei 78°. Das ist denk ich ohne bessere Pads oder Lüfter auch kaum zu verändern und find ich auch völlig in Ordnung.

Kannst du vielleicht noch deine Lüftereinstellungen posten?

Die beiden Radis laufen bei ca. 1000 RPM durchgehend. Wenn die Wassertemperatur auf 40° kommt, laufen die unteren Lüfter progressiv schneller bis auf 45°. Danach 100%. Beim Seiten Radi analog dazu bei der CPU zwischen 70 & 80°. Ab 80° sind die auf 100%.

Die 100% kommen aber unter normalen Workloads/Games nicht zustande. Falls doch, stimmt vermutlich etwas nicht. So schöne Screenshots wie bei Dir kann ich hier nicht zeigen, da ich das Programm dahinter nicht benutze.

Die CPU wurde mit CTR 2.1 auf zwei verschiedene Szenarien hin optimiert. Einmal im Undervolting, wenn ich im IDLE bin, bei Games etc. nutze ich dann das Overclocking Profil, wo die CPU auf +4,5GHz hochgeht. Sonst halt etwas über 4GHz bei 1,150V. Das Ganze läuft automatisch ganze gut, aber vielleicht sieht hier jemand noch etwas, was ich verändern sollte?








Ansonsten bin ich am Überlegen in ein paar Monaten den Seiten Radi mit dem NexXxoS V.2 Radiator zu ersetzen, so wie es jemand auch schonmal im pcpartpicker gepostet hatte:


Unterschied wäre in meinem Fall, dass die Verschlauchung bei GPU nicht wie auf dem Bild verläuft. Evtl. muss ich sogar das Teil mit den Portausgängen im Block austauschen. Damit beschäftige ich mich aber erst in Zukunft, wenn das Thema nochmal relevanter werden sollte.

Das System läuft zwar schon eine Weile aber hier noch mal ein oder zwei Bilder zur (hier üblichen) Kombination aus MoRa und Ncase mit dem resultierenden Platzangebot im Gehäuse.^^
