Update:
Heute habe ich den AMD Stock Wraith Prism gegen den Noctua C14S gewechselt un die Lüfterausrichtung angepasst.

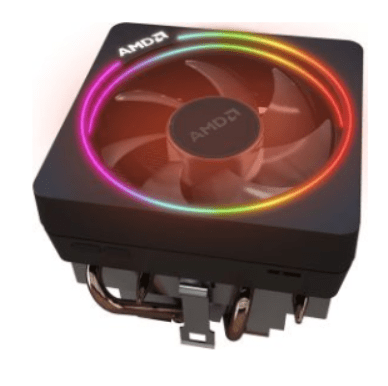

AMD Stock Wraith Prism 4x Heatpipes mit Direct-Touch, 545 Gramm,

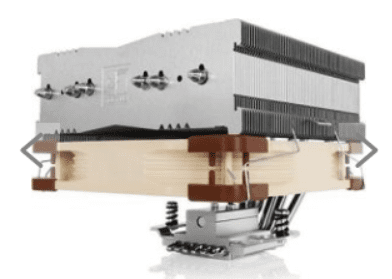

Noctua NH-C14S, 6x Heatpipes (mit Umbau von NF-A14 auf NF-A12x25 Lüfter)
War natürlich wieder etwas komplizierter als gedacht. Warum? Naja die Enge und die 24pin-Mainboard Kabel und Frontpanel-Kabel am Mainboard.
Hinten rum ist nicht viel passiert - habe aber von hinten am Netzteil an den 24pin-Mobo-Power Kabel rumgezogen damit es etwas flacher wird, weil es bei mir recht "wulstig" war und der NH-C14S nicht richtig montiert werden konnte.
Halterungen für C14S installiert und hinteren Lüfter auf Intake umgestellt. Vorher hat er warme Luft raus geblasen nun bläst er frische Luft rein.
Äh..
ja ich weiss auf dem Bild ist der Lüfter noch nicht umgedreht
Seitenansicht mit dem NF-C14S. Es gibt zwar die schönen zwei Löcher für den Schraubendreher - aber das Problem ist die unteren CPU-Kühler Schraube - also die neben der Grafikkarte - auch in das Gewinde zu bekommen / zu treffen.
Hier der ganze Spaß von oben:
Also angeblich soll mit sehr gutem Kabelmanagement auch der NF-A14 (140mm) Lüfter unter den Kühler passen. Bei mir jedenfalls nicht. Musste den Lüfter auch weit nach hinten setzen, damit er
nicht an die Front-Panel Header für USB-3.0 und USB-C knallt.
Wenn man diese Kabel nicht hat und perfektes 24pin-Kabelmanagement macht - müsste es gehen. Der RAM (G.Skill SniperX, Modulhöhe: 43mm) ist jedenfalls nicht das Problem, der würde auch mit dem NF-A14 passen.
Seitenansicht nachdem alles drin ist:
Die Seitenlüfter (NF-A12x15) blasen nun zusammen mit dem NF-A12x25 am CPU Kühler die heiße Luft RAUS. Habe hier auch den Staubfilter an der Seite entfernt.
Unter der Grafikkarte blasen weiterhin die 2 NF-A12x25 auch die heißte Luft der Grafikkarte raus (hier muss ich noch unten den unnötigen Staubfilter entfernen).
Spannende Frage: würde mein nun arbeitsloser NF-A14 Lüfter unter die Grafikkarte passen? Also einen der 120mm Lüfter erstetzen?
Theoretisch ja - auf dem ersten, forderen Lüfter habe ich z.b. zwischen Graka und Lüfter einen 140mm - Phanteks RGB-Fan-Frame geklemmt. Problem könnte es aber unten in der Breite mit den "Knubbeln" zum Einschnappen der Seitenwände geben.
Und hier der fertige Build von oben:
Hier nochmals mein Airflow:
Nach dem Buildplan und Anleitung von "M1AF" hier: - Soll der wohl beste Air-Only Build sein.
ABS hält nochmal mehr, drucke ich aber kaum bzw. garnicht, weil ich mit PETG hinkomme.
