Dell Studio 1747 • Intel Core i7 720QM • 4096 MB DDR3-1333 • ATI HD560V 1024 MB GDDR3 • 2 MP Cam
17.3" LED 1600x900 TL • HD 500 GB 7.200 U/min • 8X DVD+/-RW Drive • Windows 7 Home Premium 64 Bit
Häufig gestellte Fragen zum Dell Studio 1747 mit Intel Core i7
Um diesen Thread halbwegs übersichtlich zu halten, könnt ihr mir weitere Tips, News, Links,
Anregungen und Kritkik gerne auch per PN senden - diese werden dann schnellstmöglich hier
eingefügt! Weiter hier bitte von jeglichen Versandstatus-Posts absehen! V2.05 • 07.05.2010
AKTUELLES
Seit heute ist beim Studio 1747 als Grafikkarte anstelle der bisherigen HD4650-, eine "ATI HD 560v" gelistet. Innerhalb dieser neu aufgetauchten "HD 500v-Series" steht die 560v für das größte Modell, da weiter nur noch eine 540v und eine 530v gelistet ist. ATI schreibt von "up to 1GB memory", "DirectX10.1" und "320 stream processing units", also zur HD4650 völlig identischen Features. Was von vornherein zu vermuten war, bestätigt nun Heise online: in bisheriger, unbeliebter Nvidia-Manier "recycled" nun auch AMD seine nicht mehr ganz so aktuellen Grafikkarten-Modelle per neuen Namen - eine HD 560v ist also nichts anderes als eine umbenannte HD4650. Das Studio 1749 ist von alledem nicht betroffen, hier wird nach wie vor die aktuelle und leistungsstärkere HD5650 verbaut.
Das aktuelle Studio 1747-Bios A08 (Download) kann die verwendeten Netzteile unterscheiden - ist also ein 130 Watt-Netzteil angeschlossen, nutzt es dessen höhere Leistung. Das soll dem heruntertakten des Core i7 entgegenwirken. Und tatsächlich - ersten User-Tests zufolge hält der Core i7 nun, nach über vier Monaten und acht Bios-Versionen, mit einem 130 Watt-Netzteil endlich seine maximale Taktrate! Auch bei mir ist mit A08 und dem PA-13 130 Watt "Ziegel" bei gleichzeitiger Volllast von CPU und GPU (Everest Systemstabilitätstest und ATI Tool Artefact Scan) kein heruntertakten mehr festzustellen - der Core i7 taktet zu 99% bei seinen maximalen 4x 1728 MHz! Good Job, Dell! Wer also bisher noch kein 130 Watt-Netzteil organisiert hat, sollte das spätestens jetzt in Angriff nehmen!

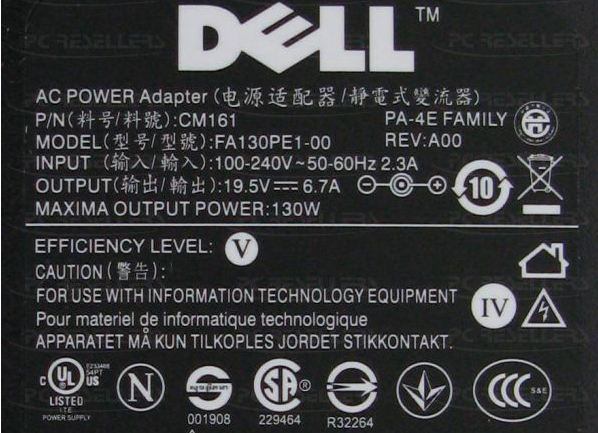

Alle Studio 1747-User, die bisher noch keines erhalten haben, können bei Dell ein neues 130 Watt-Netzteil anfordern! Damit wirkt man den unter Volllast viel zu heißen (teilweise weit über 70°C), 90 Watt-Netzteilen entgegen. Die für euch kostenlose Aktion läuft ab sofort auch in Deutschland und wird wieder über Dell Presto (Tel. 0800 777 33 55 gebührenfrei) abgewickelt - also rein in die Warteschleife und ran an die Netzteile! Dell gibt i.d.R. das etwas klobige Standard-Modell PA-13 aus - auf Anfrage erhält man wohl auch das teuerere Slimline-Netzteil PA-4E mit identischer Leistung. Dies ist aber eine reine Kulanz- und Bestands-Sache.
Ab sofort kann man bei Dell das neue Studio 1749 ordern! Hier arbeiten die neuen Intel DualCore-CPUs von i3-330M bis hin zum i7-620M. Als Grafikkarte kommt eine schnelle ATI Mobility HD5650 mit 1024 MB GDDR3-Speicher und DirectX11-Support zum Einsatz, und optional ist auch ein Touchscreen-TFT erhältlich. Preislich ist das 1749 im bisherigen Studio 1745-Bereich angesiedelt und löst dieses ab. Man wird mit dem 1749 also für das gleiche Geld eine zum Teil deutliche Mehrleistung erhalten! Beim Studio 1749 treten keine Throttling-Probleme auf - siehe hierzu auch diesen User-Testbericht! Auch das Core i7-"Flaggschiff" Studio 1747 läßt sich nach wie vor ordern. Bis zum 12.05.2010 lassen sich durch den kombinierbaren 5%-Gutschein und den 4% EPP-Rabatt wieder ganze 9% beim Kauf sparen! Außerdem erhält man aktuell bis zu 20% Rabatt auf die beliebten Vorort-Services! Hier sind die derzeit interessantesten und vorteilhaftesten Studio-Konfigurationen abrufbar.
HARDWARE
Wurden bis zum Bios A07 hin alle vier Kerne des Core i7 und die Grafikkarte simultan zu 100.0% ausgelastet, untertaktete der Core i7. Dessen Taktrate schwankte dann zwischen ø 4x 1196 bis 4x 1462 MHz - Standard wären in dieser Situation minimal 4x 1600 MHz gewesen. User Warwolf hat ein Video erstellt, welches das einstige Throttling-Problem des Core i7 verdeutlicht. Mit der Kombination aus Bios-Version A08 und einem 130 Watt-Netzteil gehören diese Throttling-Probleme nun aber ein für allemal der Vergangenheit an!
Ja. Hier bekommt ihr eine passgenau zugeschnittene, hochwertige und robuste Antireflex-Folie von 4ProTec für ~16.00 Euro incl. Versand. User anhaltmike hat sie ausprobiert, mit sehr überzeugenden Resultaten - hier findet ihr seine geschriebene Montageanleitung, sowie sein sehr gutes Montage-Video auf Youtube.
Höchstwahrscheinlich läuft euer Studio mit Bios Version A02 - damit funktioniert das Turbo-Boost-Feature des Core i7 nicht oder nur fehlerhaft. Durch ein Bios-Update auf die aktuelle Version A08 läßt sich dieser Fehler beheben.
Nein! Das führte bei zwei Usern dazu, daß der Downgrade-Flash nicht vollständig durchgeführt wurde! Beim letzten zu schreibenden Bios-Block fror WinPlash/Windows ein - und nach einem Reboot ging nichts mehr, es blieb nur der Mainboardwechsel durch einen Dell-Techniker!
Dem spricht nichts entgegen. Wer seine momentane, herkömmliche Festplatte als zweites Laufwerk weiterverwenden will, benötigt allerdings den entsprechenden Dell Einbaurahmen samt Schrauben, siehe "Zubehör". Hier findet ihr Tips und Erfahrungswerte zur Installation und Konfiguration einer SSD! Video (englisch) zum Einbau einer zweiten Festplatte.
am Tag oder bei heller Ausleuchtung ist die beleuchtete Tastatur wohl keine Notwendigkeit. Leuten, die abends gern bei gedämpften Licht tippen, kann man diese Tastatur (Bilder) aber nahelegen. Die Buchstaben der unbeleuchteten Tasten sind nicht gerade dick aufgedruckt. Und zeigt dann auch der Bildschirm gerade nur dunkle Inhalte, so findet man sich beim (ver)tippen recht schnell in gebückter Haltung, etwa 10 cm überhalb der Tasten wieder! Im Vergleich zur herkömmlichen Tastatur, die beim tippen mittig doch etwas nachfedert, bietet die beleuchtete Variante als angenehmen Nebeneffekt ein etwas stabileres Keyboard-Layout.
Draft-N ermöglicht höhere WLAN-Übertragungsraten von bis zu 300 MBit/sek. gegenüber den max. 54 MBit/sek. der älteren Standards b/g. Diese Raten gelten aber nur im lokalen Netzwerk, also auf der Strecke zwischen dem 1747 und dem Router. So wird z.B. ein DSL6000-Zugang über Draft-N nicht schneller als über b/g. Außerdem muß auch euer Router Draft-N unterstützen. Die einzigen Vorteile bestehen derzeit also in der Beschleunigung eueres WLAN-Heimnetzwerkes, sowie einer erhöhten Reichweite des WLAN-Signals. Mehr Infos zu Draft-N auf Wikipedia.
GRAFIK - HARDWARE & SOFTWARE
Die Ursache hierfür liegt nicht am Studio. Mit der aktuellen Beta-Version des FlashPlayers lassen sich diese Freezes zum größten Teil beheben. Auch ein Update des Catalyst-Treibers auf die neue Version 10.4 Final kann Abhilfe schaffen. Diese läßt sich ohne "modden" direkt installieren und unterstützt die mobile HD4650! Diese Catalyst-Version beseitigt übrigens auch unangenehme Nebeneffekte wie einen vergrößerten Mauszeiger nach dem abspielen. Unabhängig vom Treiber oder der Flash-Version, kann man auch im Fenster des FlashPlayers den Haken bei "Hardwarebeschleunigung aktivieren" entfernen. Downloads (Win7 x64): FlashPlayer 10.1 Beta 3 | Catalyst 10.4 Final
Wählt im Catalyst Conrol Center unter "Desktops und Anzeigen" bei den Monitor-Symbolen unten den externen Bildschirm aus. Dort mit Rechtsklick auf "Konfigurieren" gehen und "Skalierungsoptionen" wählen. Nun einfach die Skalierung über den Schieberegler Underscan <> Overscan nachregeln. Zeigt das Bild dagegen falsche Farben, öffnet ihr den Reiter "Pixelformat". Dort unter "Farbpixelformat" eine andere Option einstellen. Welche, muß man ausprobieren (und dazu evtl. auch das Studio und den Bildschirm neu starten). Habt ihr also beispielsweise unter einer der "YCbCr"-Optionen falsche Farben, versucht es mit einer der "RGB"-Optionen (und umgekehrt)!
Das liegt zum einen an der nicht änderbaren Standard-Auflösung einer unregistrierten 3DMark06 "Basic" Edition. Manche benchen so mit der fest vorgegebenen Auflösung von 1280x700 (~7200 Punkte), andere mit 1280x800 (~7000 Punkte). Leute mit der höheren FullHD-Auflösung schneiden hier merklich schlechter ab (~6200 Punke), weil der Benchmark auch mehr Bildpunkte erzeugen muß! Das deaktivieren von "Catalyst A.I." in den Catalyst Control Center-Optionen, sowie das herabregeln der Mipmap-Detailebene auf "Hochleistung" kann noch für den einen oder anderen Extra-Punkt sorgen! Außerdem muß in den CCC-Optionen Powerplay auf "Leistung maximieren" stehen. Beachtet: die registrierte Professional Edition von 3DMark06 liefert i.d.R. bei gleichen Einstellungen weniger Punkte als die unregistrierte Basic Edition - der Grund dafür ist nicht bekannt.
Wie man hier (roter Kreis) relativ gut erkennen kann, ist die HD 4650 fest auf dem Mainboard verlötet. Unter diesem Aspekt sollte man auch etwaige Overclock-Versuche - wenn überhaupt - nur mit einem gesunden Maß an Vorsicht angehen!
WINDOWS, TREIBER, SOFTWARE
Auf direktem Weg meldet das Intel-Setup nach einer Sekunde, daß alle Treiber aktualisiert wurden, ohne irgendetwas zu installieren. So funktioniert es trotzdem: den Intel Chipsatztreiber 9.1.1.1025 herunterladen. Das File direkt auf C: speichern, um zu lange CMD-Prompts zu vermeiden - der Pfad lautet dann C:\infinst911autol.exe. Im C:-Ordner die rechte Maustaste klicken (evtl. mit gedrückter Shift-Taste) und "Eingabeaufforderung hier öffnen" wählen. Das schwarze Command-Fenster erscheint. Dort diesen Befehl eingeben: infinst911autol.exe -OVERALL. Das Intel Setup-Fenster öffnet und installiert jetzt alle Treiber.
Davon gibt es mittlerweile mehrere. Die kostenlosen Varianten sind Drive Activity, O&O Diskstat, DriveGleam und TaskbarMeters. Für in meinen Augen völlig überteuerte 20$ gibt es zu diesem Zweck dann noch die Shareware HDD LED Indicator. Es muß natürlich jeder selber wissen, ob er soviel Geld für eine kleine, virtuelle LED ausgeben möchte!
Ihr benötigt das Utility "Dell Quickset". Nur über dieses werden die Eject-Tasten, sowohl oben in der Medienleiste als auch die neben der F12-Taste, abgefragt. Dell Quickset findet ihr auf euerer Drivers & Utilities-CD im Verzeichnis "Zipfiles" _R226931.EXE, oder die aktuelle Version A04 direkt bei Dell zum Download. Zuvor die ältere Quickset-Version deinstallieren. Die aktuelle A04 "vollständig" installieren, nicht "benutzerdefiniert" - ansonsten können in der Benutzeroberfläche von Quickset einzelne Steuerelemente fehlen!
Startet Dell Quickset oder berührt oben bei der Medienleiste das "Zahnrad"-Symbol. im Quickset-Fenster, klickt auf das kleine Icon neben "Helligkeit der Tastatur" (Screenshot). Im sich öffnenden Fenster könnt ihr die Beleuchtungsdauer zwischen 5 Sekunden und "Immer" einstellen.
Schuld daran ist Windows Update, es installiert den falschen Treiber für die Freefall Protection. Diese soll bei einem herunterfallen des Laptops die Festplatte schützen. Sucht im Gerätemanager > Systemgeräte nach dem Gerät "ST Micro ScreenDetection Sensor" und deinstalliert dieses. Dann den aktuellen Treiber von Dell herunterladen, installieren und neu starten. Nun sollte das Gerät "ST Micro Accelerometer" heißen und auch in der Systemsteuerung funktioniert die entsprechende Option korrekt. Zuletzt Windows Update nochmals suchen lassen und unter "optionale Updates" das mit "ST Micro" ausblenden!
VERSAND
Leute, bitte von jeglichen Fragen dieser Art absehen! Keiner im Forum kann hinter die Kulissen vom Dell-Versand oder UPS blicken, von daher sind solche Fragen hier im Thread schlichtweg sinnlos und strecken ihn nur unnötig in die Länge! Ich habe mein Studio 1747 in der "Rush Hour" bestellt, als es so ziemlich jeder andere auch bestellte. Ich habe am 18.11. überwiesen, am 06.12. wurde es mir bereits von UPS übergeben - wobei mein voraussichtlicher Liefertermin der 31.12. war! Habt also etwas Geduld - wenn es erstmal in Produktion ist, geht das ganze zügig voran. Mir ist kein Fall bekannt, bei dem jemand wirklich bis zum angegebenen voraussichtlichen Liefertermin hätte warten müssen.
NOCH OFFEN
Alle Dinge, die beim Studio 1747 bis dato noch offen sind, wurden in einer Mängelliste im offiziellen Dell-Forum zusammengefasst. Techniker-Teams arbeiten diese Liste, lt. Dells Todd-S im offiziellen Dell-Forum, derzeit Schritt für Schritt ab. Sollte jemanden noch ein gravierender, bis dato unerwähnter Mangel am Studio 1747 auffallen, diesen bitte gleich hier posten!
GUIDE: "7x BEEP"-STUDIOS REAKTIVIEREN
Beim Studio 1747 kann es bis zum Bios A04 vorkommen, das es aus unterschiedlichen Situationen heraus - fast immer beim "aufwecken" aus dem Standby-Modus - nicht mehr reagiert. In dem Moment gibt das Notebook sieben Bios-Beeps von sich, zeigt ansonsten aber keinerlei Reaktion mehr. Hier findet ihr die entsprechende Schritt-für-Schritt-Anleitung, um ein "7x Beep"-Studio "wiederzubeleben". Seit Bios A05 und höher sind keine weiteren "7x Beep"-Fälle mehr bekannt geworden - ihr solltet also unbedingt auf das aktuelle Bios A08 upgraden, um dieses kuriose Phänomen künftig zu vermeiden!
UPGRADES
Hier findet ihr verschiedene Hardware-Upgrades für euer Studio 1747. Alle aufgelisteten Teile außer den BluRay-Laufwerken sind lt. Dell refurbished, mit anderen Worten, deren Zustand liegt irgendwo zwischen "neuwertig" und "generalüberholt". Die Hardware ist aber auf jeden Fall von Dell auf deren Funktion geprüft worden. Pro Bestellung fallen Versandkosten in Höhe von 11.- Euro an. Auf Anfrage scheint es nun auch einen Versand für nur 5.- Euro zu geben (Bild)! Das Zubehör ist derzeit ausschließlich telefonisch bestellbar! Hier könnt ihr das deutsche 1747 Service-Handbuch als Zip-File herunterladen oder es im Browser aufrufen. Darin wird der Ein- und Ausbau aller hier gelisteten Komponenten bebildert erklärt!
Dell Art.Nr. CPL-M731P. Manche Dell-Verkäufer senden euch die Tastatur direkt zu, andere möchten euch noch einen Vorort-Techniker mit "andrehen", der euch die Tastatur einbaut - was mit weiteren 35.- Euro zu Buche schlägt. Allerdings ist es kein großer Akt, die Tastatur selbst einzubauen. Preis ca. 27.- Euro.
Dell Art.Nr. CPL-J7P67. Das ist der Festplatten-Einbaurahmen inclusive DELL<>S-ATA Adapter. Preis 1.73 Euro,
Dell Art.Nr. CPL-XC470. Schraubensatz Festplatte<>Einbaurahmen. Preis 0.18 Euro, und
Dell Art.Nr. CPL-XC466. Schraubensatz Einbaurahmen<>Gehäuse. Preis 0.?? Euro
Dell Art.Nr. CPL-RM948. Dell verkauft hier ein internes Ultra Mini Module vom Alienware Area 51. Dessen Funktion wurde im Studio 1747 mittlerweile bestätigt. Preis 3.68 Euro.
Dell Art.Nr. CPL-PW934. Dell 1520 Wireless-N WLAN Mini-Card (802.11b/g/n). Preis 11.39 Euro.
Dell Art.Nr. CPL-H039R. Dell HSDPA 5540 WWAN (Wireless Wide Area Network) Mini-Card. Tri-band HSDPA 7.2/HSUPA 2.0 und GPS. Preis ca. 77.- Euro. Achtung, es sind keine WWAN-Antennen vorverlegt! Man muß also quasi das halbe Studio auseinandernehmen (Monitor, Keyboard, Abdeckung vorne und hinten) und die Antennenkabel bis zur Karte hinunter verlegen! Alternative: die WLAN-Karte verfügt über zwei Kabel für den Diversity-Mode. Davon einfach eines an die WWAN-Karte anschließen. Der WLAN-Empfang wird dadurch bei normalen Distanzen nicht beeinträchtigt. Alternativ ist hier eine passende WWAN-Antenne für rund 6 Euro erhältlich.
Dell Art.Nr. CPL-64YHR. DVB-T TV-Karte von Yuan. An die DVB-T-Karte kann man eine der beiden internen WLAN-Antennen anschließen - die WLAN-Signalstärke wird dadurch bei normalen Distanzen nicht beeinflußt. Das Resultat: eine interne DVB-T-Antenne! Wer lieber eine externe Antenne verwendet, schließt das graue Kabel der linken, goldenen Antennenbuchse an die Karte an. Für diese Buchse benötigt man einen sog. MCX-auf-IEC-Adapter, durch den man eine DVB-T-Antenne oder ein DVB-C-Kabel anschließen kann. Preis ca. 30.- Euro.
Die beiden BluRay Slot-in-Laufwerke LG CA10N und Sony BC-5600S (BD-ROM lesen / CD-R/DVD-R(W) DL brennen) stammen aus anderen Dell-Notebooks, sind aber wohl zum Studio 1747 kompatibel. Lt. User -De$troyeR- scheint das Sony-Laufwerk dabei wesentlich leiser zu arbeiten als das von LG. Dieser Händler bietet immer mal wieder solche Laufwerke an - gebraucht, aber getestet, mit einem Jahr Gewährleistung und zu halbwegs fairen Preisen zwischen 49.- und 69.- Euro. Auch der Slot-in BluRay-Brenner Panasonic BD UJ-235 für ca. 150.- Euro scheint im Studio 1747 zu passen!
FILES
Direkt zu Dells deutscher Treiber-Downloadseite für Windows 7 (64 Bit).
Kompletter, bebilderter Technik-Guide. Sehr hilfreich beim Ein-/Ausbau/Auswechseln der einzelnen Komponenten des 1747!
Einrichten eueres Studios, beheben von Störungen, Dell Support Center, technische Daten, ...
offizielle Webseite und neueste Version von Dells beliebter Schnellstart-Leiste.
Gesichtserkennungs-Software. Legaler Download vom Dell FTP-Server. Installationshinweise beachten!
Synaptics Quick Disabler. Touchpad ein-/ausschalten per Mausklick oder Hotkey.
ScreenshotsWindows Gadgets für den Core i7 Turbo-Boost, die Auslastung der CPU-Kerne und der Grafikkarte.
LINKS
PHONE
0800 533 556 041 - Dell Hotline - Gebührenfrei. Bestellung aufgeben, Status abfragen, ...
0800 777 33 55 - Dell Presto - technischer Support. Mo - Fr 8:00 - 18:00 Uhr. Achtung, kostenlos nur mit Service-TAG!
DISCLAIMER
Die in dieser FAQ enthaltenen Tips und Informationen basieren sowohl auf meinen eigenen Erfahrungen, wie auch den Hinweisen anderer Studio 1747-User. Ich übernehme keinerlei Garantie oder Haftung für Vollständigkeit, Richtigkeit oder irgendwelche Folgeschäden, die möglicherweise aus diesem Ratgeber heraus durch einzelne Tips entstehen könnten! Ich distanziere mich weiter von den Inhalten aller hier geposteten externen Links.
