[Sammelthread] der Nostalgie - Netzteil Thread

Taugt Hermei als Elko Hersteller?

Eindeutig nein. Her Mei ist eine Asiacon Marke, welche wiederum dem GSC Markenchaos zugehörig ist. Es ist also quasi der Aufguss vom Schrott :fresse:

Welchen Elko brauche für den primären bereich.

So einen z.B.:

Hermei​
LE​
secondary​
1000µF​
16V​
Ø8x20mm​
3,5mm​
?​
?​
105°​
4x​

1400mA Ripple, ESR 28

Hermei​
LE​
secondary​
2200µF​
16V​
Ø10x30mm​
5mm​
?​
?​
105°​
4x​

2270mA Ripple, ESR 20

Hermei​
LE​
secondary​
3300µF​
10V​
Ø10x30mm​
5mm​
?​
?​
105°​
2x​

2470mA Ripple, ESR 18

Alles gut zu ersetzen eigentlich, recht wartungsfreundliches NT würde ich sagen :)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Eindeutig nein. Her Mei ist eine Asiacon Marke, welche wiederum dem GSC Markenchaos zugehörig ist. Es ist also quasi der Aufguss vom Schrott :fresse:
habe ich mir fast gedacht. :haha: Das Budget ist der Beleuchtung zum Opfer gefallen. Da blieb nichts für die Elkos übrig.

Alles gut zu ersetzen eigentlich, recht wartungsfreundliches NT würde ich sagen :)
Danke für die Werte. Ich kann bis auf die 10V / 3300uF Elkos alles mit Panasonic FR/FS abdecken. Bei der nächsten Bestellung bestelle ich die Teile mit und werde berichten.
An die Elkos kommt man noch halbwegs ran ohne dass man die FETs auslöten muss. Bin gespannt, wiie es ausgeht. :)

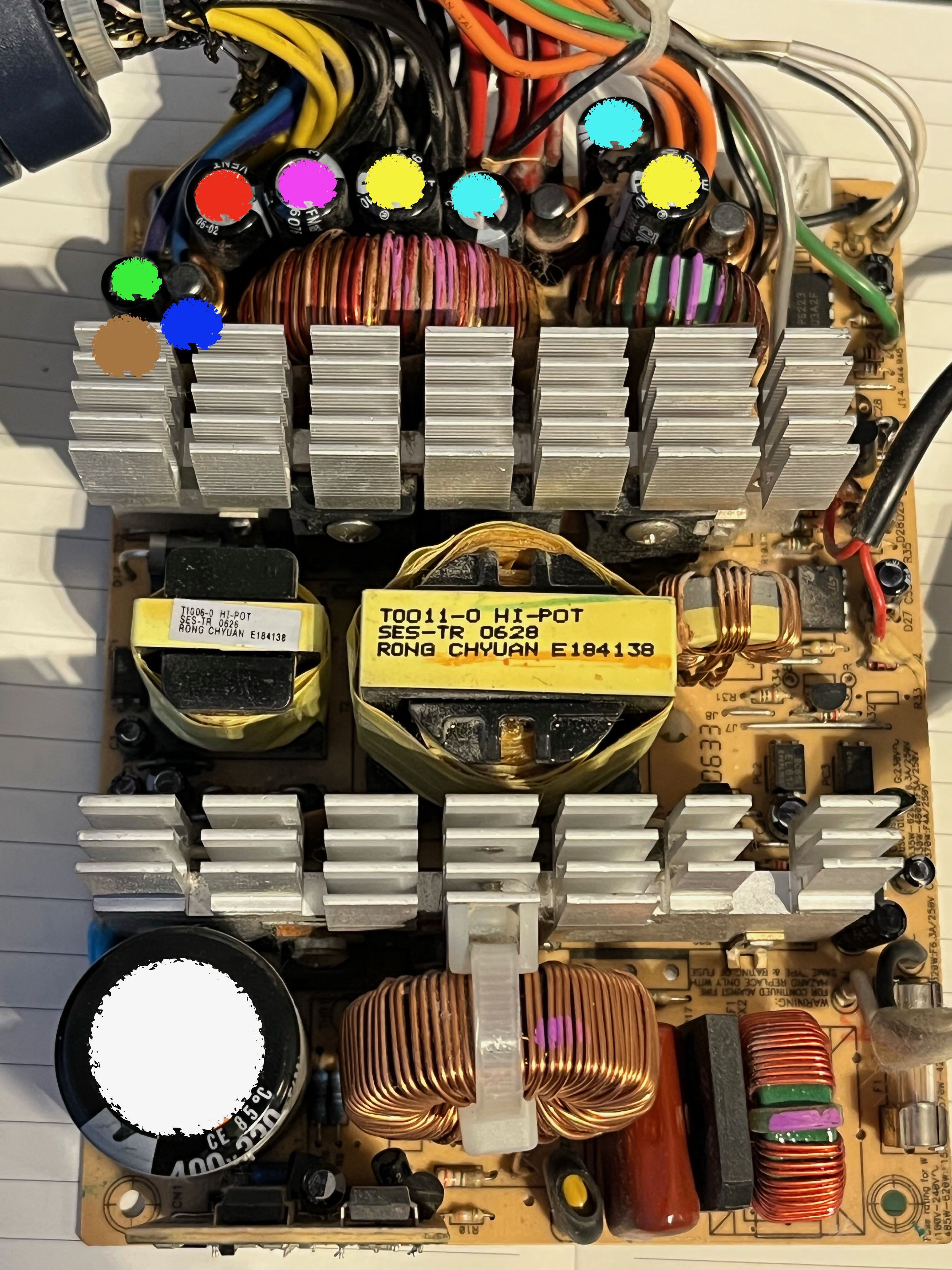

colour​
brand​
series​
position​
capacity​
voltage​
size​
RM​
Impedance
(mΩMAX/20°C, 100kHz)​
ripple
(mArms/105c, 100kHz)​
temp​
link​
quantity​
red, C2​
TDK​
B43544 (snap-in)​
primary​
470µF​
400V​
Ø30x45mm​
10mm​
130​
2,42 A​
105°​
link
1x​
orange, C26, C21, C22, C23​
Panasonic​
FR​
secondary​
1000µF​
16V​
Ø8x20mm​
3,5mm​
30​
1560​
105°​
4x​
yellow, C15,C16, C17, C18​
Panasonic​
FS​
secondary​
2200µF​
16V​
Ø10x25mm​
5mm​
18​
2470​
105°​
4x​
green, C20, C19​
Rubycon​
ZLQ​
secondary​
3300µF​
10V​
Ø10x25mm​
5mm​
15​
2500​
105°​
link
2x​
blue, C5​
Panasonic​
FR​
secondary​
22µF​
50V​
Ø5x11mm​
2mm​
250​
340​
105°​
1x​



Danke für die Unterstützung! :hail:
Ich habe die Infos / Antworten (FAQ) in den ersten Post eingetragen. Es ist jetzt sehr WMDK lastig. Ich hoffe, das stört nicht.

dickes kompliment wie du das im ersten post alles konsolidierst! Top! <3
Danke!
Ich denke zwar nicht, dass dieser Thread elendlang wird, aber im Falle dessen kann man die wichtigen Infos aus dem ersten Post ziehen. So muss man nicht alle Posts lesen und man muss auch nicht immer wieder die gleichen Fragen beantworten.

habe ich mir fast gedacht. :haha:

Ich bin immer wieder erstaunt wie wenig Wert man damals auf hochwertige Caps in Netzteilen gelegt hat, auch bei vermeintlich "teuren" Netzteilen. Machst du auf, schaut dich Fuhjyyu oder so ein Kernschrott an. Die NTs wo mich solide Rubycons o.ä. angelacht haben kann ich an einer Hand abzählen.

Bin gespannt, wiie es ausgeht. :)

Wird schon gut gehen :) Mir sind bisher keine Verluste revidierter Netzteile zu Ohren gekommen. Sind ja oft grundsolide ausgelegt. Ersetzt man die Schwachstellen, hat man lange Freude dran.

Ich hoffe, das stört nicht.

Du kannst die Zitate auch gerne umschreiben, bzw. in die Kernaussagen komprimieren ohne extra Postverlinkung, damit es etwas "cleaner" und übersichtlicher wird falls du magst. Geht ja nur darum die Infos rüber zu bringen an Hilfesuchende.

Ich bin immer wieder erstaunt wie wenig Wert man damals auf hochwertige Caps in Netzteilen gelegt hat, auch bei vermeintlich "teuren" Netzteilen. Machst du auf, schaut dich Fuhjyyu oder so ein Kernschrott an. Die NTs wo mich solide Rubycons o.ä. angelacht haben kann ich an einer Hand abzählen.
Wenn ich mich recht entsinne kam das Privileg mit den hochwertigen Elkos erst später. 2007/ 2008? Mit dem Internet und den bekannten Review Seiten wie JonnyGuru oder Techpowerup kam die Erleuchtung, dass der Inhalt der Netzteile nicht unwichtig ist. So war das zumindest bei mir.

Du kannst die Zitate auch gerne umschreiben, bzw. in die Kernaussagen komprimieren ohne extra Postverlinkung, damit es etwas "cleaner" und übersichtlicher wird falls du magst. Geht ja nur darum die Infos rüber zu bringen an Hilfesuchende.
Werde ich noch machen. :) Es ist gestern dann doch spät geworden und hatte da keine Lust mehr den Inhalt umzuschreiben.

Update here. Ich habe heute die Optokoppler bekommen und konnte mein Netzteil fertigstellen. Nach einem Kurztest, lief das Netzteil wie es soll und ist so dann zu meinem DFI board gewandert. Als dank habe ich jetzt das passende Netzteil für das DFI. :bigok: Das Spulenfiepen ist fast zu 100% eliminiert. Ich höre nur ein ganz leises fiepen, und nur aus nächster Nähe. Passt!







Sehr schön geworden, freut mich, dass wieder ein NT gerettet werden konnte :bigok:
Danke! Ich denke, es wird nicht das letzte Netzteil sein, dass ich überarbeite. :d
Danke auch für die Unterstützung!

Servus,
für meine drei Retro Systeme habe ich mir zwei Enermax EG465AX-VE(G) sowie ein Enermax Liberty ELT400AWT besorgt. Leider musste ich feststellen, dass ein EG465, sowie das Liberty bereits schwanger ist. Ein EG465 sieht noch gut aus und kann auch noch einen Athlon 3000+ versorgen. Den Ripple habe ich nicht gemessen.

Die Retro Systeme haben folgende HW:
K6-II 350 / Quantum 3D 100SB-44440V
Athlon 2500+ / V5 5500
Athlon 64 3000+ / X1800 XT

Ich habe alle drei Netzteile geöffnet und festgestellt, dass das EG465 und das Liberty die gleiche Kondensator-Bestückung haben. Das EG465 habe ich markiert:

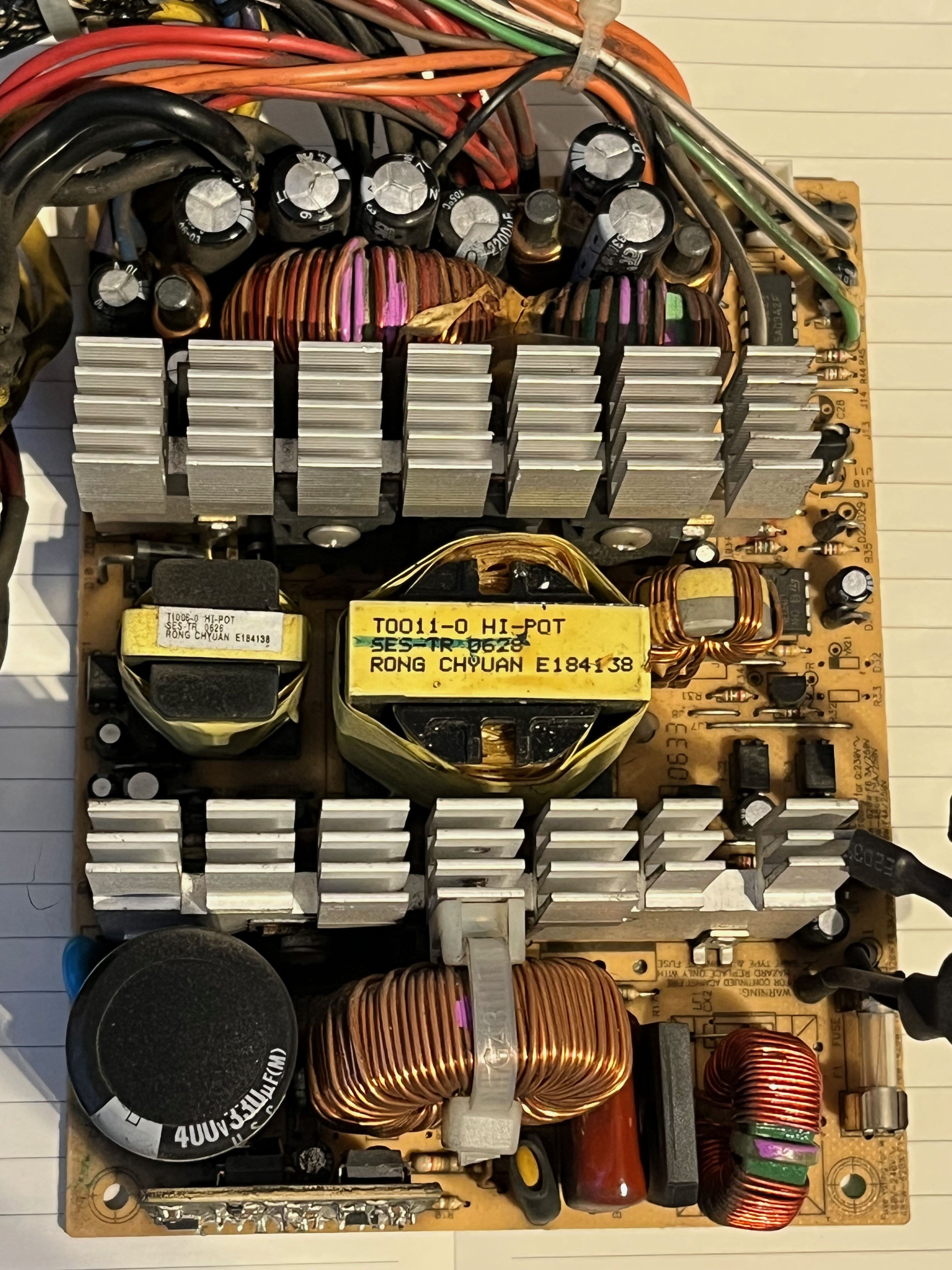

AnzahlIDFarbeHerstellerTypKapazität / SpannungHöhe / DurchmesserErsatzKommentar
1C1weißRubyconUSC330u/400V25 / 45Nichicon LGW
2C21, C19gelb
CE-TUR
LFFM3300u/10V10 / 35Rubycon ZLQ
2C20, C22türkisCE-TUR2200u / 10V10 / 2516V Typ
1C18lila
CE-TUR
LFFM3300u / 16V10 / 35Chemi-Con KMG
1C17rotCE-TUR2200u / 16V10 / 30Panasonic FK
1C14grünCE-TUR1000u / 10V8 / 18Panasonic FR-A
1C16blauCE-TUR470u / 25V8 / 18Panasonic FR-A
1C13braun
CE-TUR
LFFM1500u / 10V10 / 25Panasonic FR-A
5C2, C3, C10, C26, C302-CE-TUR2,2u / 50V4,2 / 7Panasonic GA-A
5C4, C8, C55, C29, C300-
CE-TUR
10u / 50V5 / 8
1C9-
CE-TUR
22u / 50V5 / 13Panasonic FC
3PC1, PC2, PC3EverlightEL817: BC619 / BT616OptoOpto?

Aus den Optokopplern werde ich nicht ganz schlau... Klar, das sind EL817 Typen von Everlight und wahrscheinlich mit B Rating (130 - 260%). BC619 ( EL817) ist in beiden EG465 verbaut und im Liberty BT616 (EL817). Das wäre doch Zufall, wenn ich zwei Teile mit gleichem Date Code unabhängig gekauft habe...

Edit: Component IDs hinzugefügt

Freue mich über euer Feedback und Hilfe!
Grüße


Anhänge

  • IMG_9937.jpeg
    1,1 MB · Aufrufe: 100
  • IMG_9936.jpeg
    1 MB · Aufrufe: 99
Zuletzt bearbeitet:
Wo ist damals eigentlich mein OCZ Powerstream gelandet, konnte über die Suche irgendwie nix rausfinden... Hoffe das erlebt auch einen zweiten Frühling! :)

Habe ein altes Datenblatt der Everlight Optos gefunden. Es ist tatsächlich der gleiche Datecode.

Habe die Optos mit LiteOn LTV817B ersetzt. Beide Netzteile EG465 sowie das Liberty sind recapped.

Das EG465 läuft nun auch stabil mit einem Athlon Thunderbird 1400 und Radeon 9800 XXL auf einem MSI K7T266 Pro 2 (zu Testzwecken, normalerweise rennt da ne V3 3000 in dem System)

Wenn ich das gewusst hätte, hätte ich alle Recaps ordentlich begleitet .

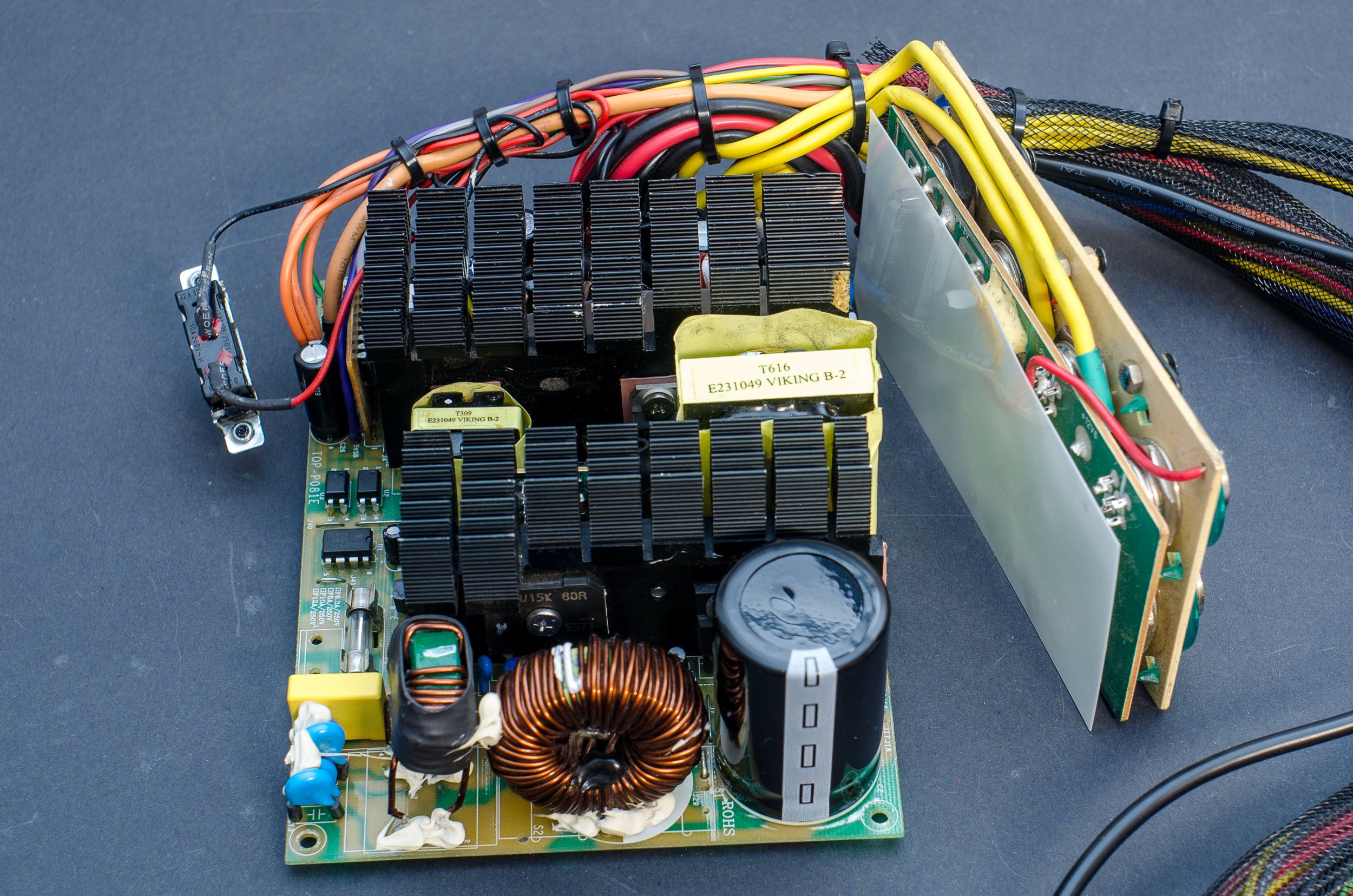

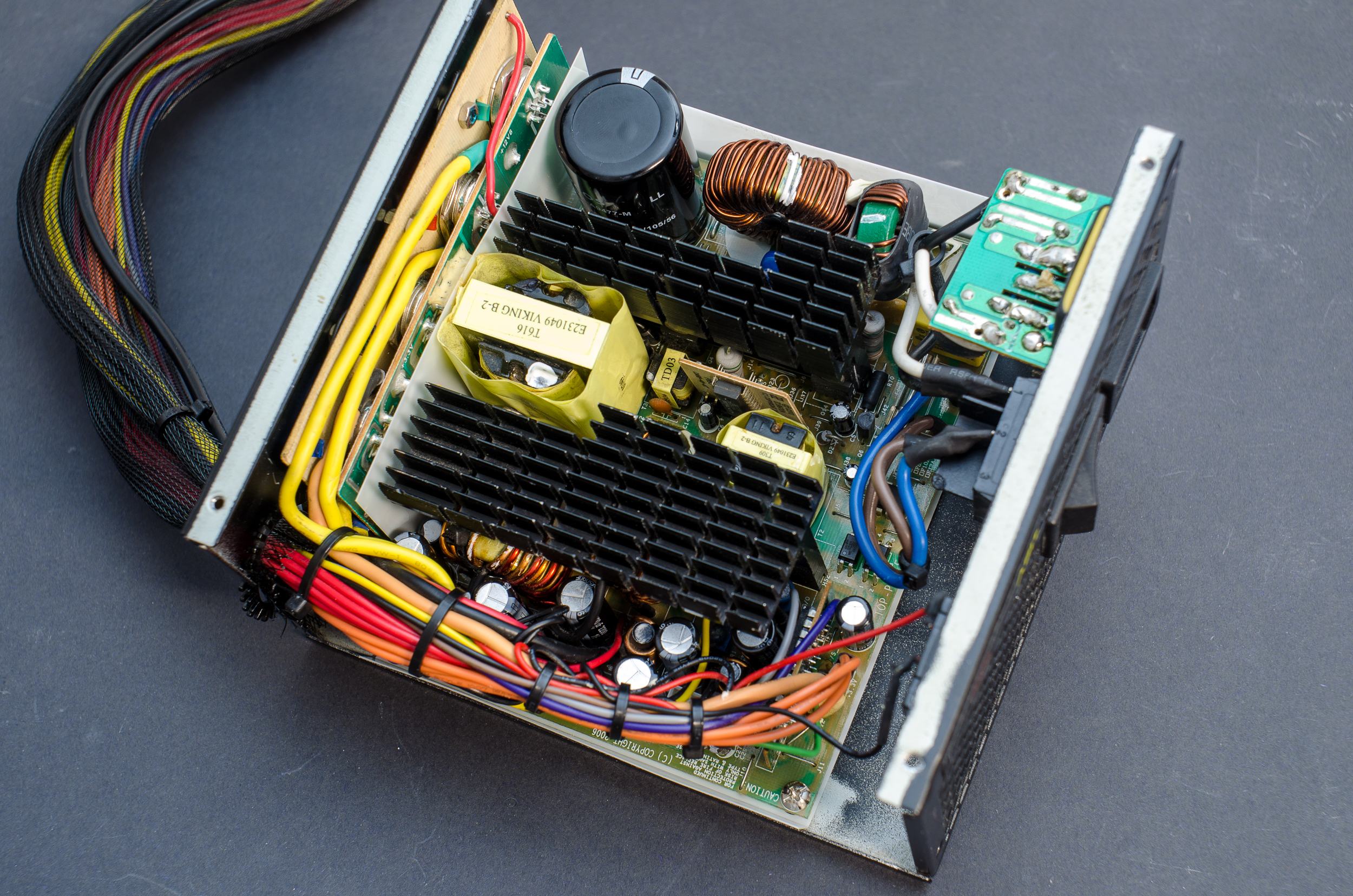

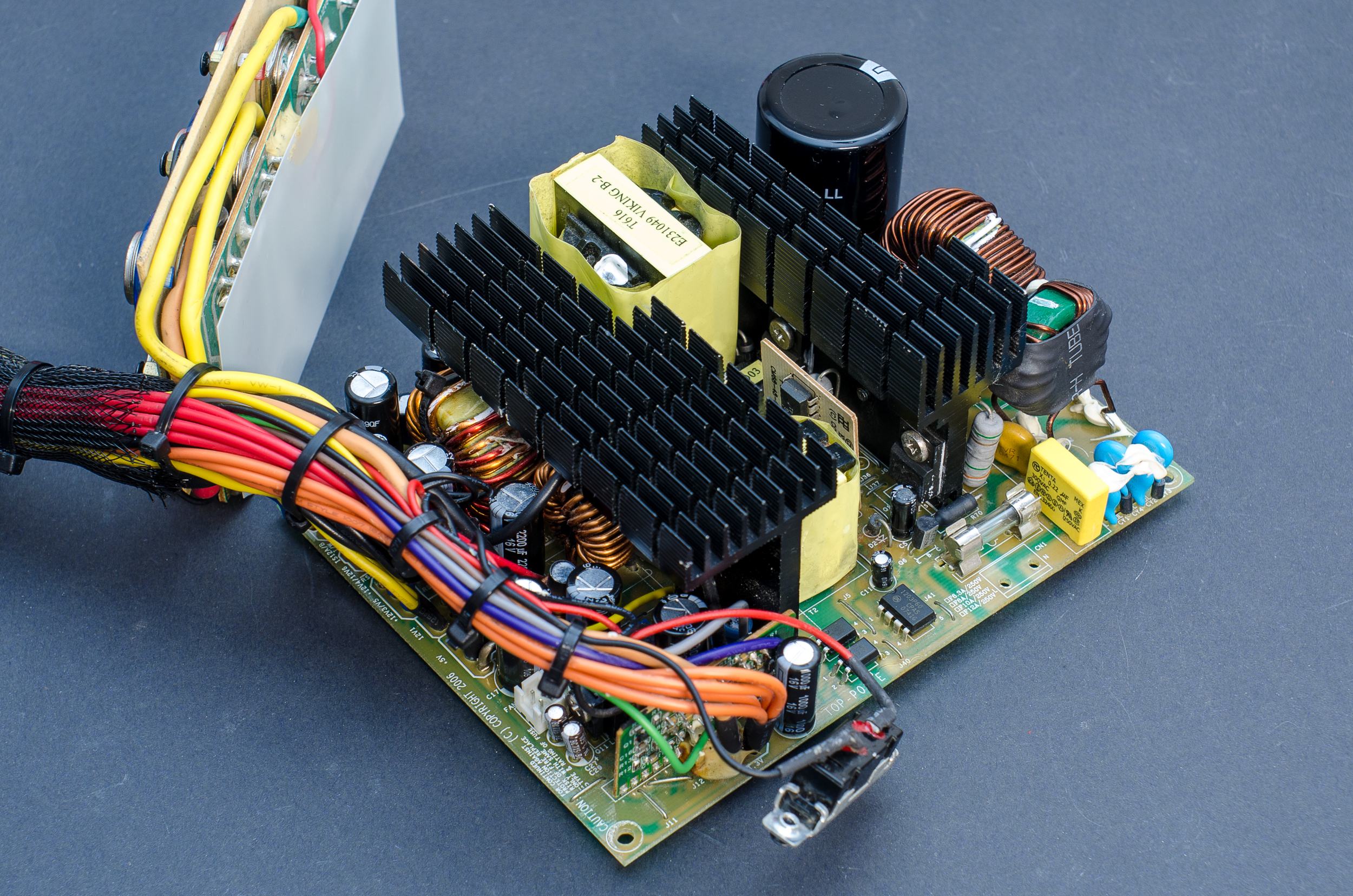

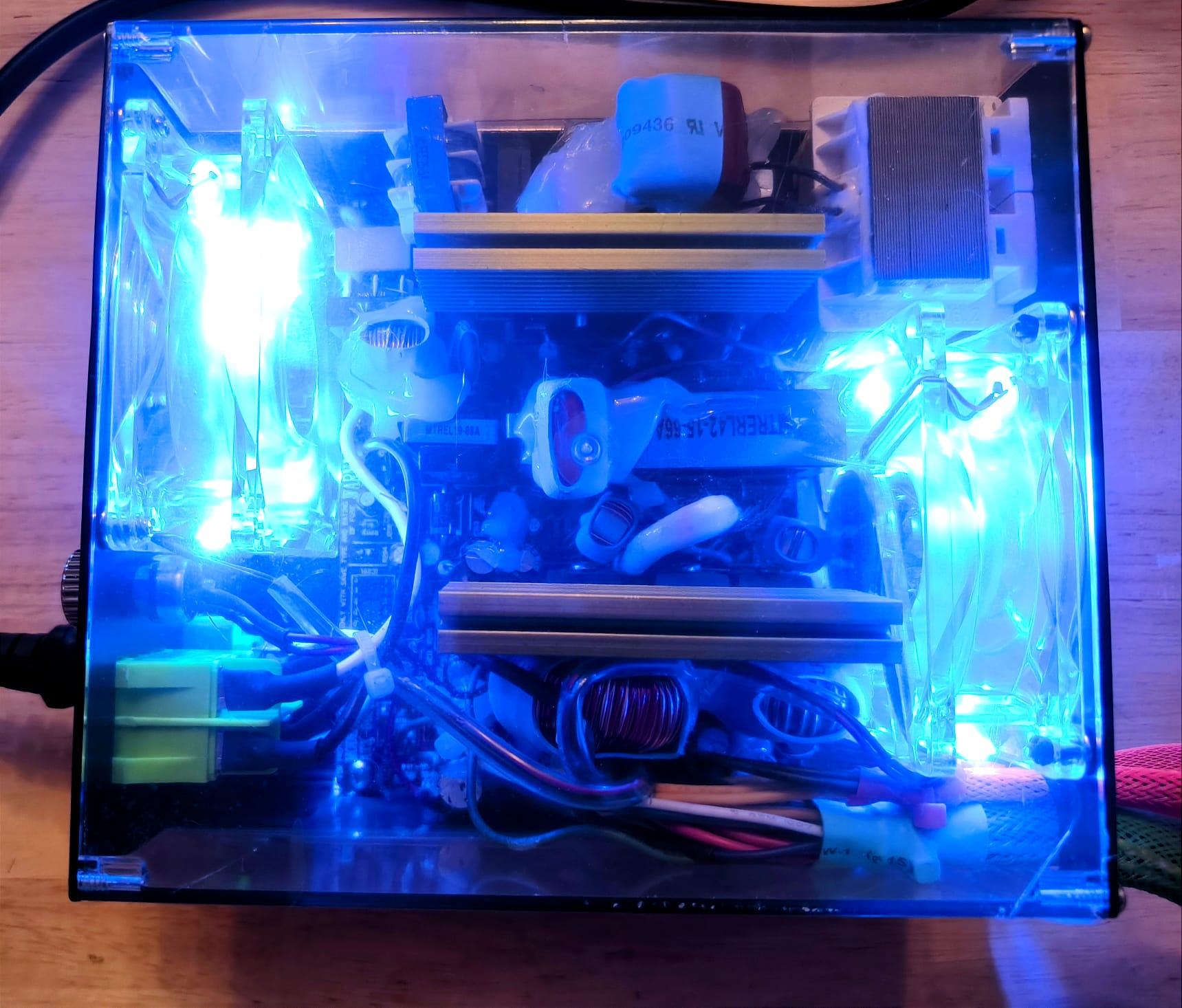

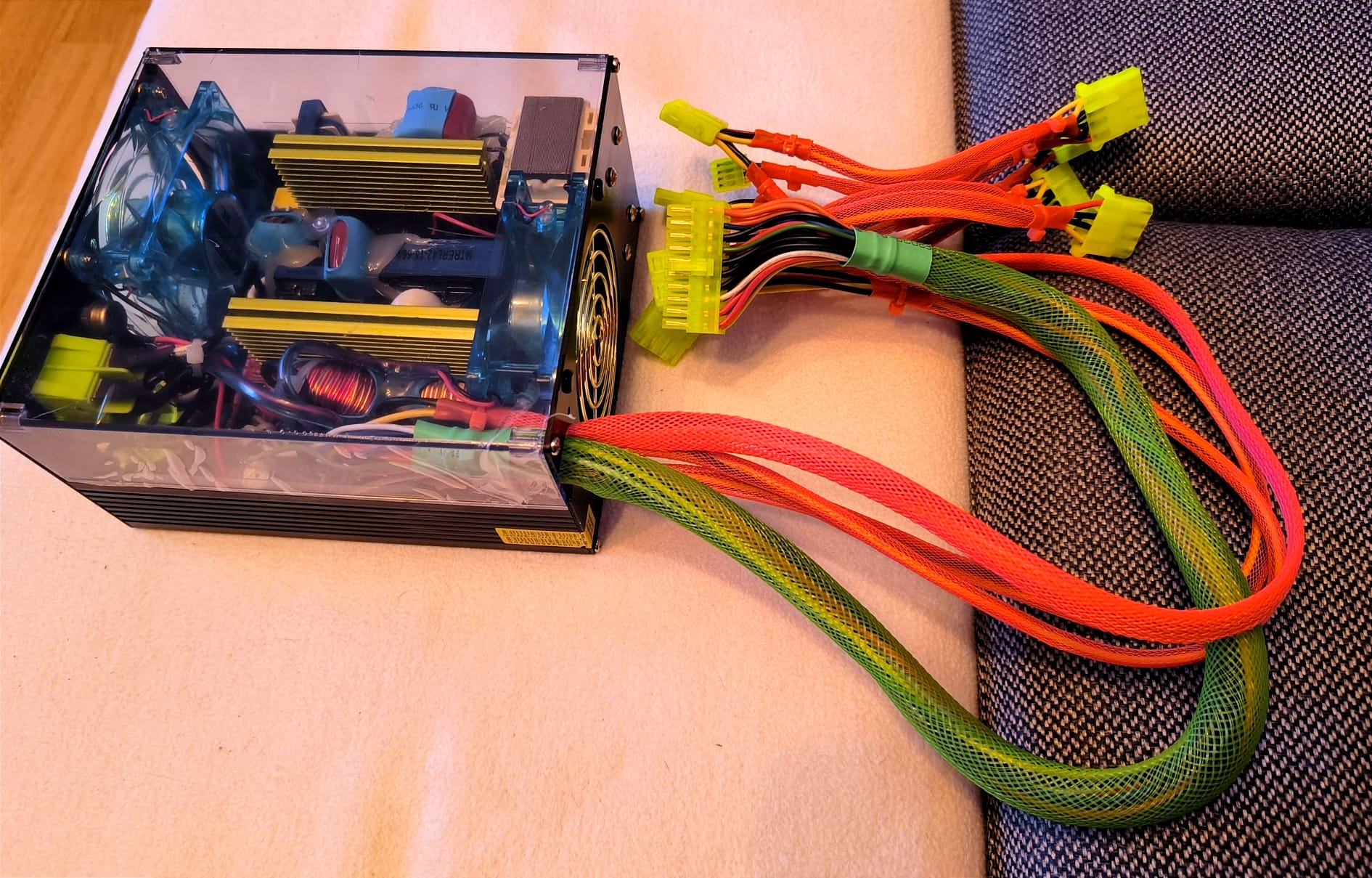

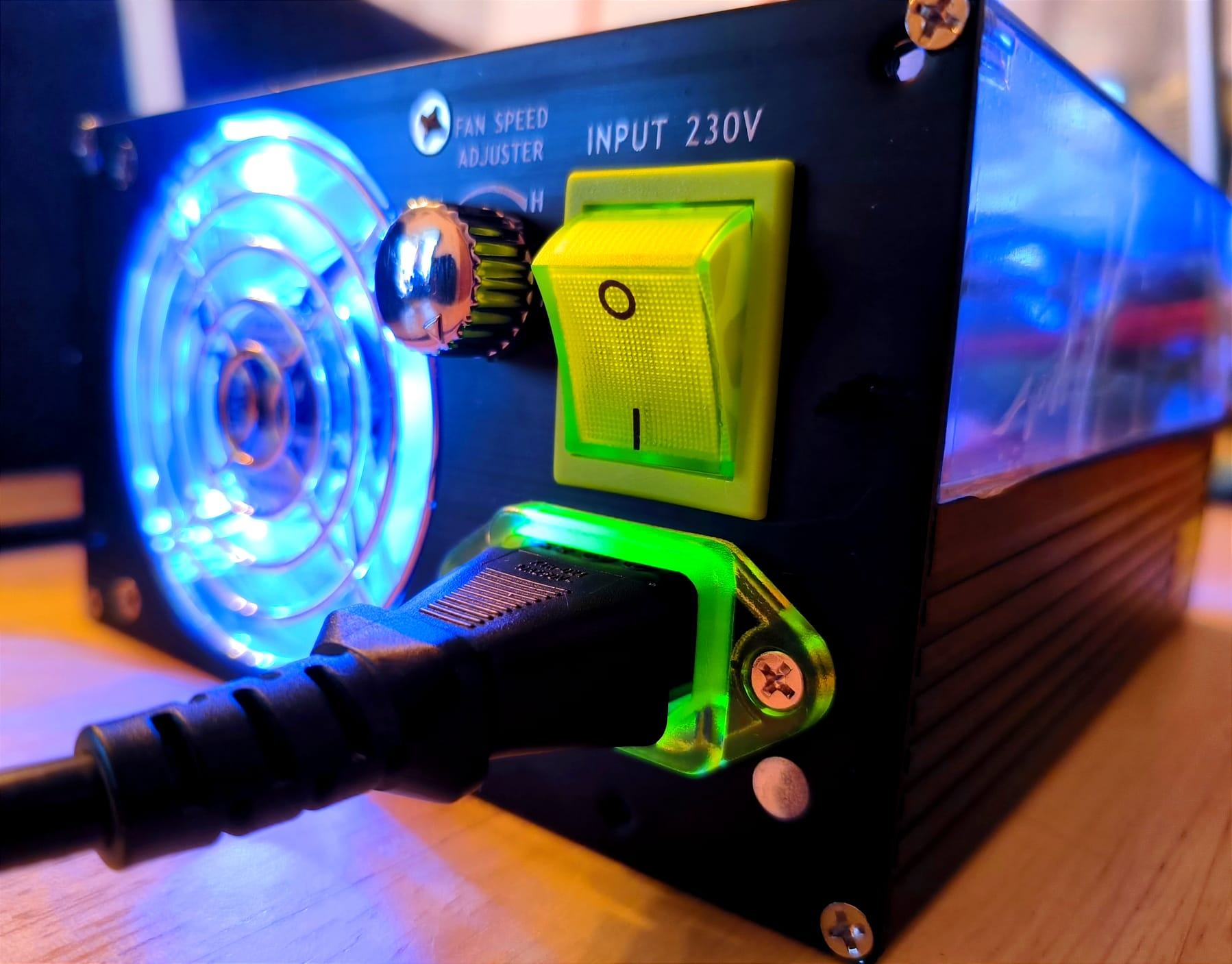

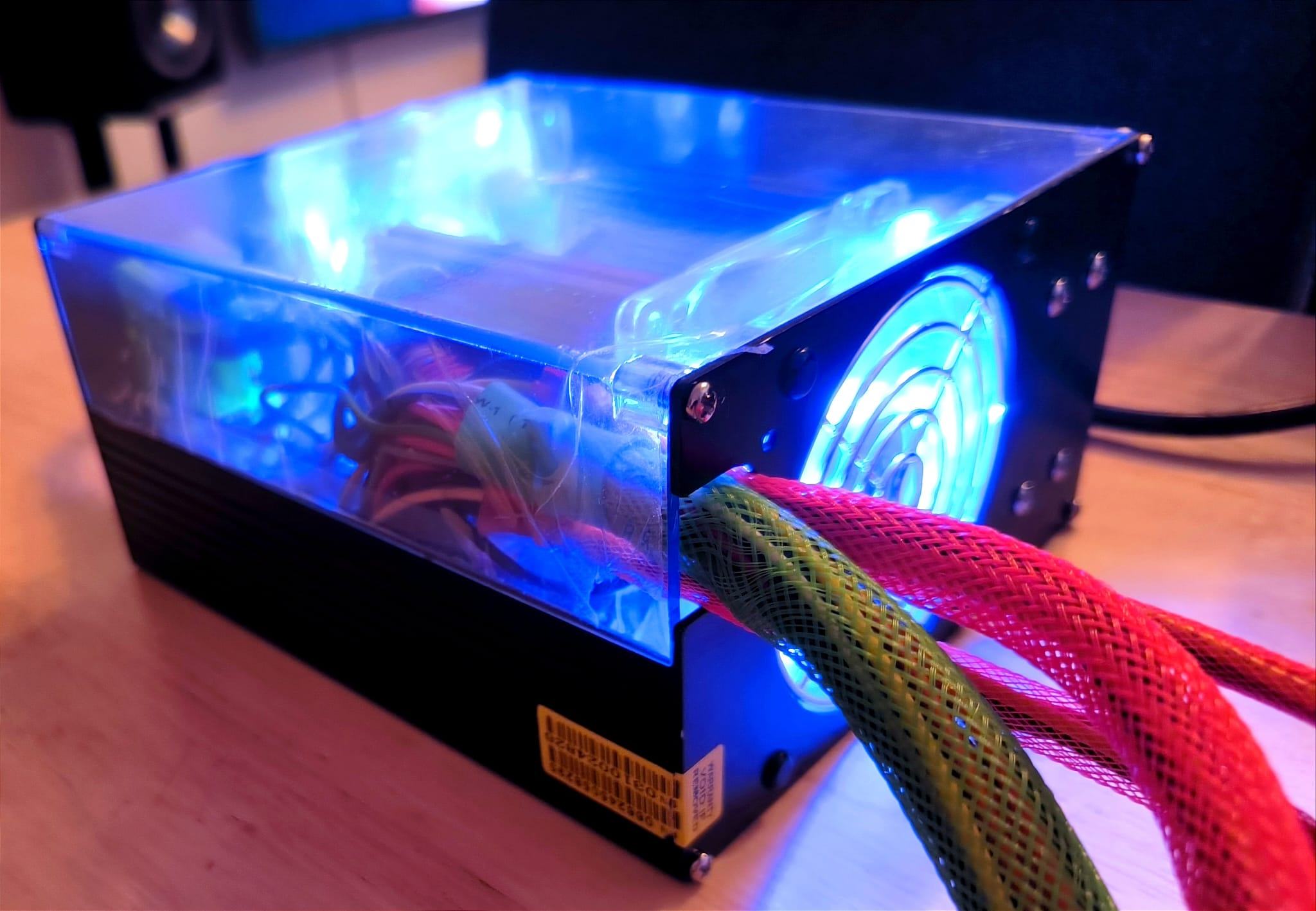

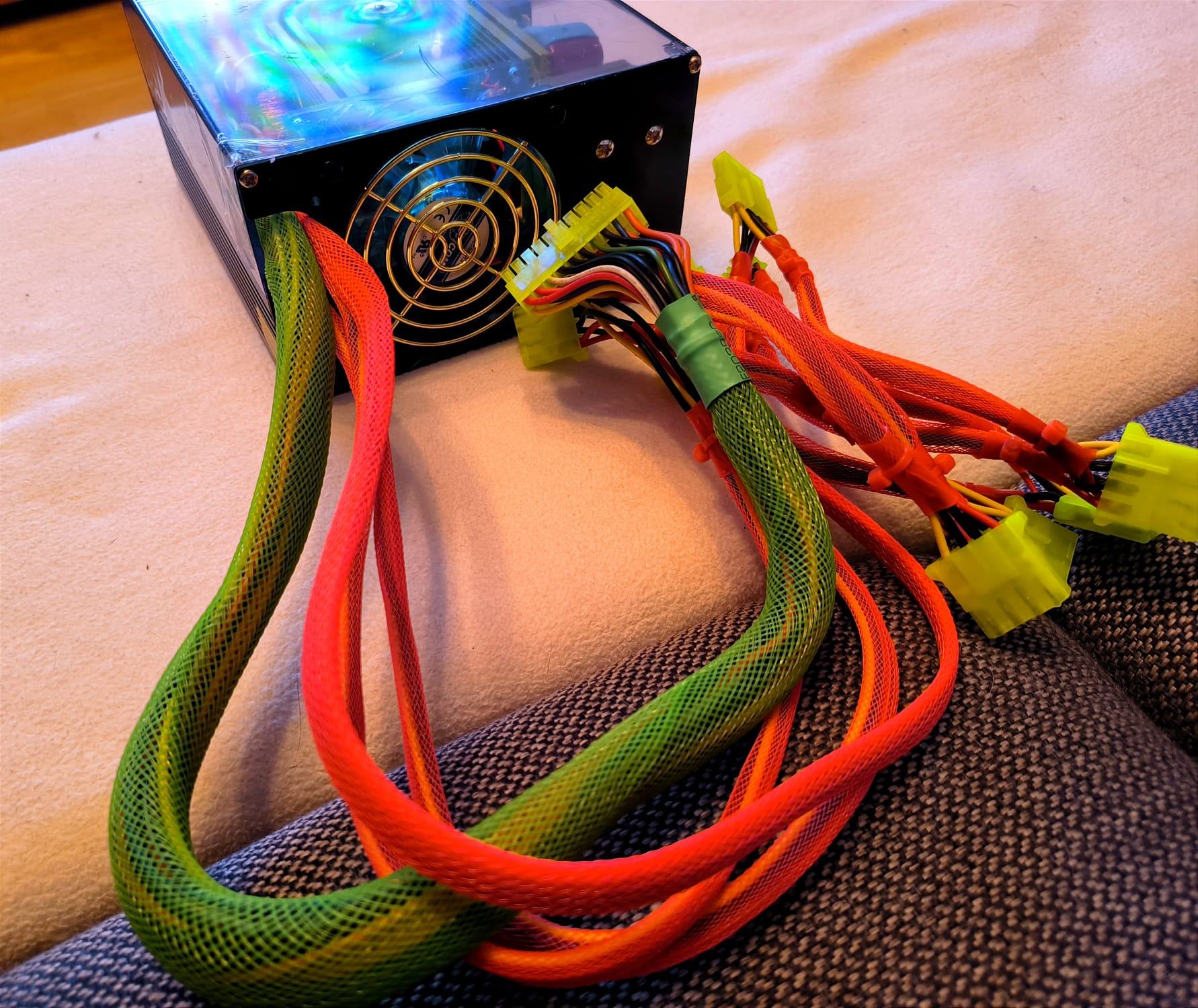

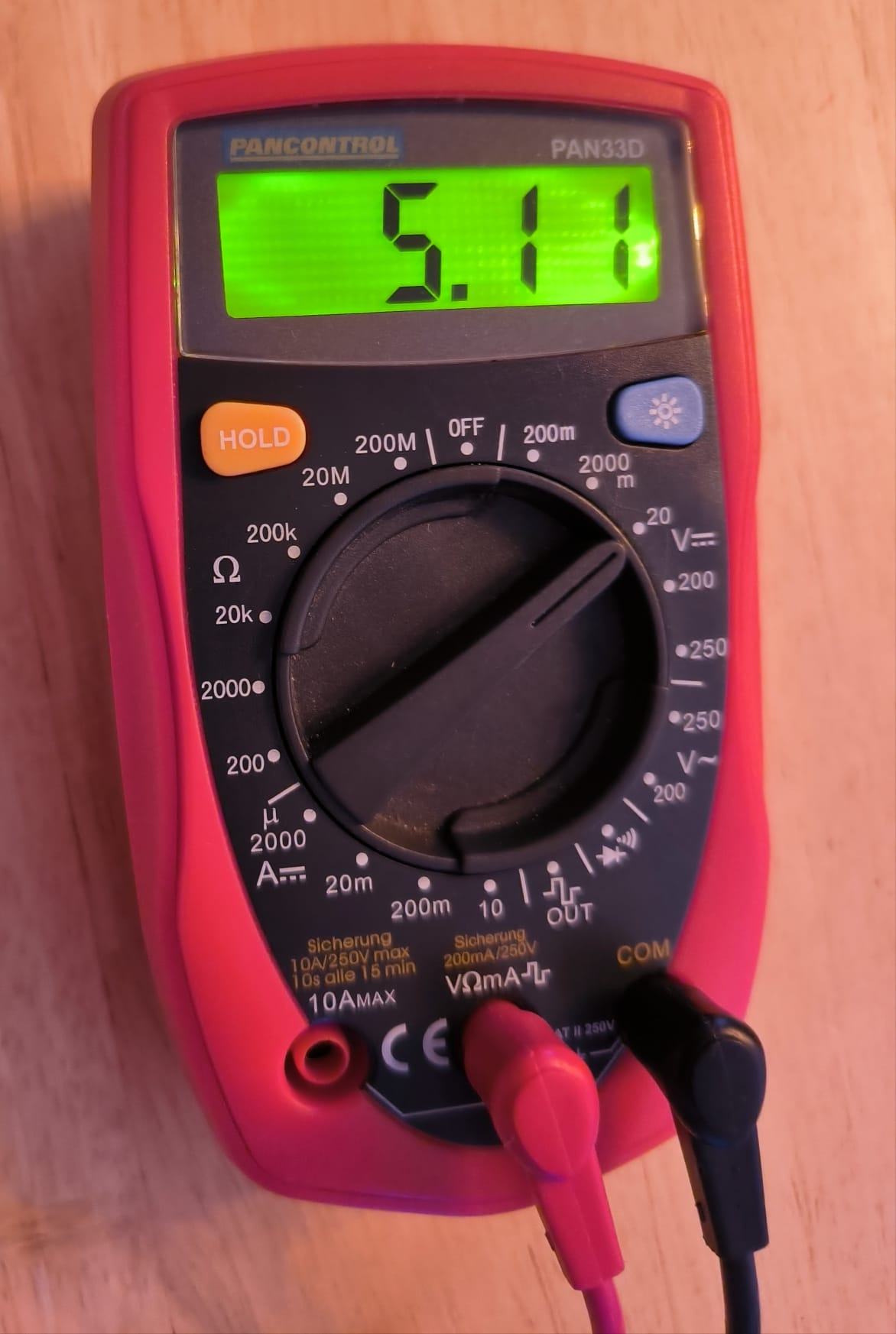

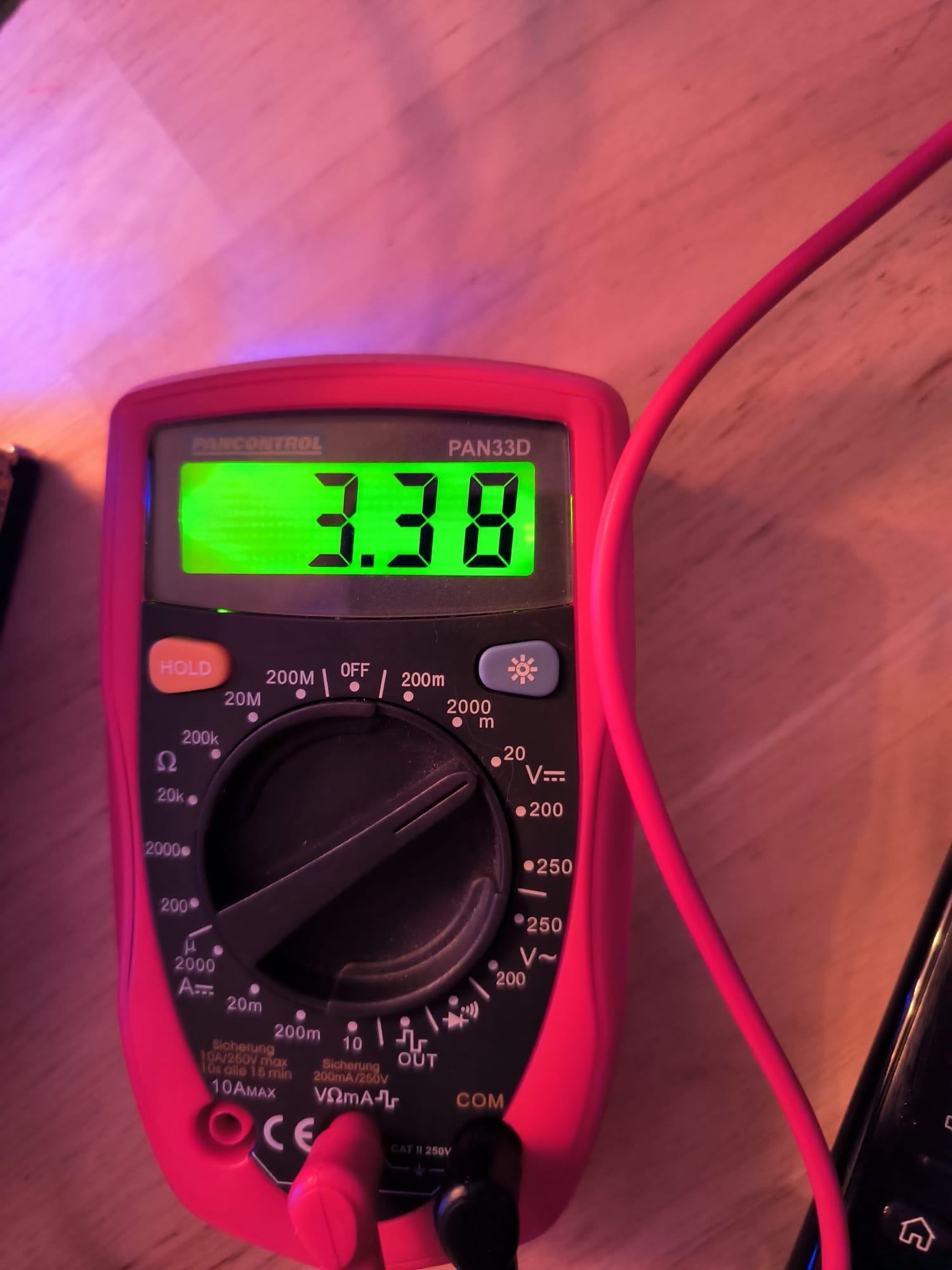

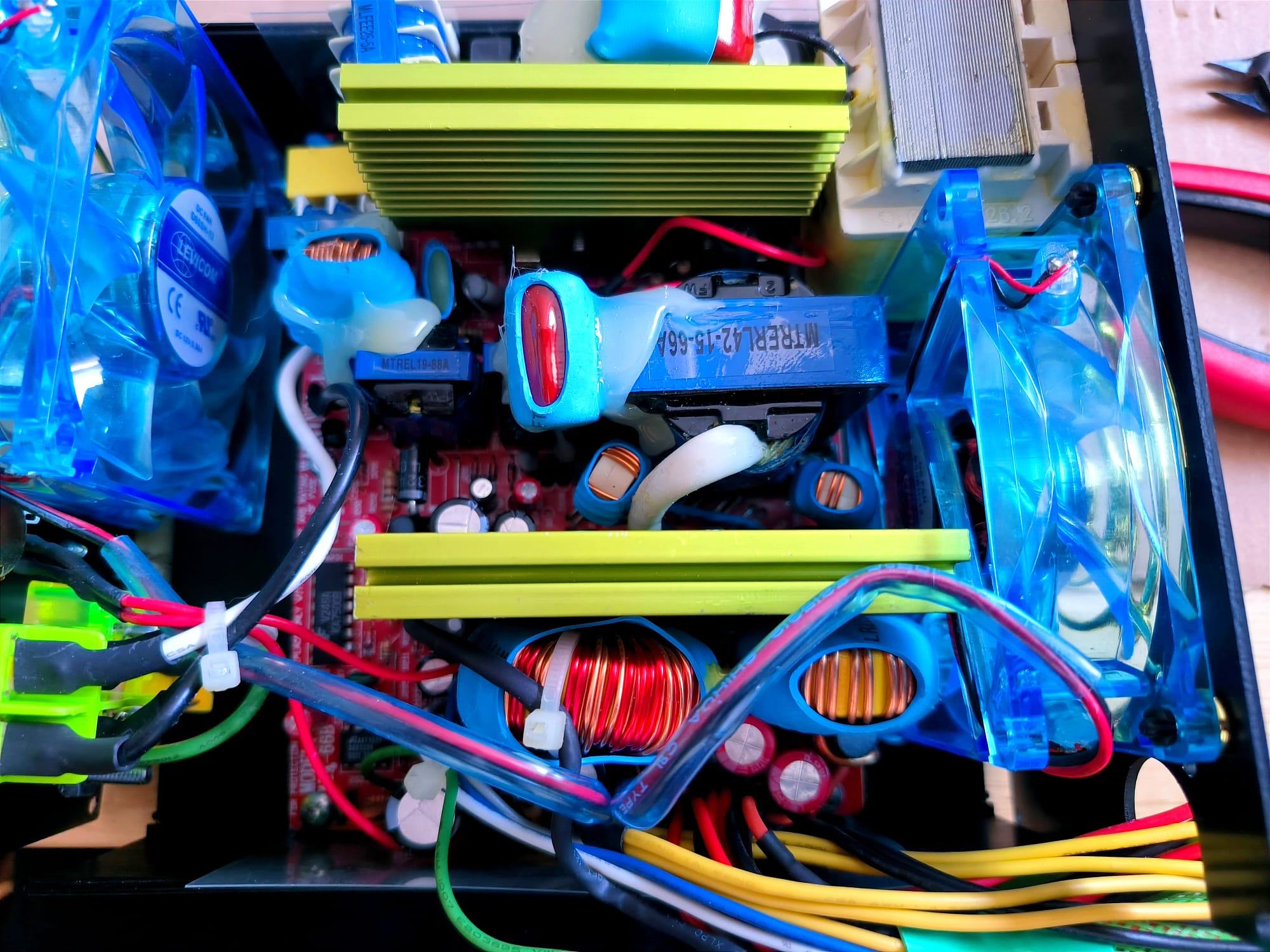

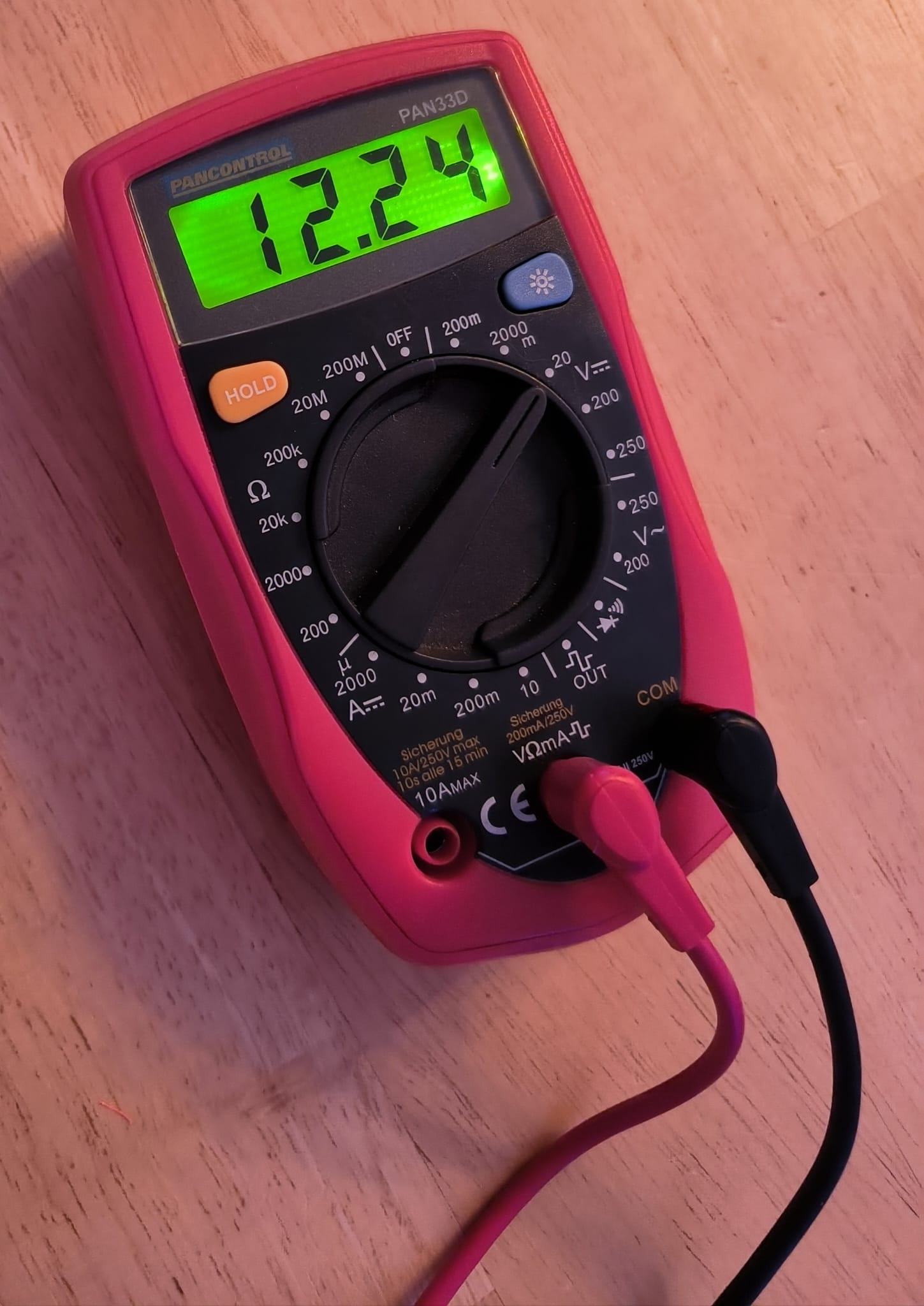

Hier ein ganz neues levicom Visible Power VP-500 mit komplettem recap (alle caps) ( danke @WMDK ) und der große Lastwiederstand wurde auf empfehlung (danke @Stangelator ) auch gleich getauscht. Die Sata habe ich alle entfernt, da das NT in ein S939 Acryl Build kommt und dort nur Molex gerbaucht wird und weniger Kabel besser aussehen =) Ab werk ist der 20Pin gesleevt in grün, ich habe die restlichen in neon Orange gesleevt.

Auf dem Plexi ist noch die Werksseitige Schutzfolie, daher nicht ganz so klar durchsichtig, die wird aber erst nach Einbau abgezogen :d

WhatsApp Image 2023-09-03 at 21.12.07.jpeg

WhatsApp Image 2023-09-03 at 21.12.06(4).jpeg

WhatsApp Image 2023-09-03 at 21.12.06(3).jpeg

WhatsApp Image 2023-09-03 at 21.12.06(2).jpeg

WhatsApp Image 2023-09-03 at 21.12.05.jpeg

WhatsApp Image 2023-09-03 at 21.12.05(1).jpeg

WhatsApp Image 2023-09-03 at 21.12.06(1).jpeg

WhatsApp Image 2023-09-03 at 21.12.06.jpeg

WhatsApp Image 2023-09-03 at 21.12.07(1).jpeg


Vg
Eagle

Stand noch nie auf den Plexi-Leucht-Kram damals, aber hab ich ja glaub schon paar mal gesagt.. :d

Aber wie immer mein Respekt wie du das durchziehst! Levicom war mir damals grundsätzlich ein Dorn im Auge, die waren technisch leider nicht
wirklich sehr gut.

Stand noch nie auf den Plexi-Leucht-Kram damals, aber hab ich ja glaub schon paar mal gesagt.. :d

Aber wie immer mein Respekt wie du das durchziehst! Levicom war mir damals grundsätzlich ein Dorn im Auge, die waren technisch leider nicht
wirklich sehr gut.
Die Besten waren es nicht, die schlechtesten aber auch nicht, die wurden zu Tausenden in den X-Superalien Gehäusen mitverkauft, mit halbwegs anständigen Caps und einer Belastung am ende von 270-350W wird das Netzteil mit sicherheit etliche jahre 1-2x im jahr die geplanten Retro lan´s durchhalten. Es geht da auch rein um die 2004/2005er Modding Optik :sneaky:.

Die Besten waren es nicht, die schlechtesten aber auch nicht, die wurden zu Tausenden in den X-Superalien Gehäusen mitverkauft, mit halbwegs anständigen Caps und einer Belastung am ende von 270-350W wird das Netzteil mit sicherheit etliche jahre 1-2x im jahr die geplanten Retro lan´s durchhalten. Es geht da auch rein um die 2004/2005er Modding Optik :sneaky:.

Alles gut, das Ding wird sein Job perfekt vollrichten, insbesonders mit den neuen Caps. :)

Die Besten waren es nicht, die schlechtesten aber auch nicht, die wurden zu Tausenden in den X-Superalien Gehäusen mitverkauft

So schlecht waren die wirklich nicht, ganz im Gegenteil sogar. Wenn man sich alte Reviews anschaut von den etwas besseren Serien von Levicom, dann liegen die immer so im Bereich 8/10 – 9/10 vom Rating her. Es sind von Hause aus nicht gerade die besten Caps drin, das stimmt und auch die Lastwiderstände werden gerne bröselig, aber wenn man das berücksichtigt und die NTs entsprechend revisioniert, sind das grundsolide Netzteile mit ordentlich Dampf und vor allem auch sehr stabilen Spannungen unter Last.

Ich habe zwei NOS Levicoms zu liegen, von den 450XPL-B, die inzwischen komplett überholt sind und einfach richtig geschmeidig und stabil laufen. Eines davon kommt in mein geplantes NF7 Build rein, so wie ich es damals auch verbaut hatte und das hat immer treue Dienste geleistet damals. Der einzige Grund, warum es irgendwann gehen musste war der, dass ich einen 24 Pin Stecker haben wollte, glaube zu 939 Zeiten müsste das gewesen sein.

. Der einzige Grund, warum es irgendwann gehen musste war der, dass ich einen 24 Pin Stecker haben wollte, glaube zu 939 Zeiten müsste das gewesen sein.
Da habe ich Glück, das geplante Epox 9NDA3J hat noch 20Pin😁🤟🏻

@P4schissel
schön, dass du das lösen konntest. Sorry, dass ich da nicht viel helfen konnte. Ich verlinke deine Post auch in den ersten Post. Danke Fürs Posten hier!!
Der TB 1400 + 9800XXL als Stresstest ist keine schlechte Idee.

@xXx-Eagleone-xXx
Geil!! :love: Die Levicom Netzteile fand ich damals schon geil. Passt perfekt zum Epox. Wäre auch geil mit einem DFI + UV.

Ich habe zwei NOS Levicoms zu liegen, von den 450XPL-B, die inzwischen komplett überholt sind und einfach richtig geschmeidig und stabil laufen. Eines davon kommt in mein geplantes NF7 Build rein, so wie ich es damals auch verbaut hatte und das hat immer treue Dienste geleistet damals. Der einzige Grund, warum es irgendwann gehen musste war der, dass ich einen 24 Pin Stecker haben wollte, glaube zu 939 Zeiten müsste das gewesen sein.
War das nicht so, dass man am Anfang der 24Pin boards auch teilweise die 20Pin Netzteile nutzen konnte? Ich mein, beim DFI NF4 auch mal mit 20Pin Stecker gestartet zu haben.

Jap, kann man bei vielen der ersten 24 Pin Boards. Aber wer will schon 4 unbelegte Kontakte sehen in der Buchse :fresse:
:fresse: Stimmt. Wie gewollt und nicht gekonnt. Das Argument zählt. :bigok:
Ich achte mitlerweile mehr beim Netzteil Kauf, ob er 24Pin Stecker teilbar ist. Man weiß ja nie...

Ich benötige nochmals eure Hilfe, vorallem von @WMDK

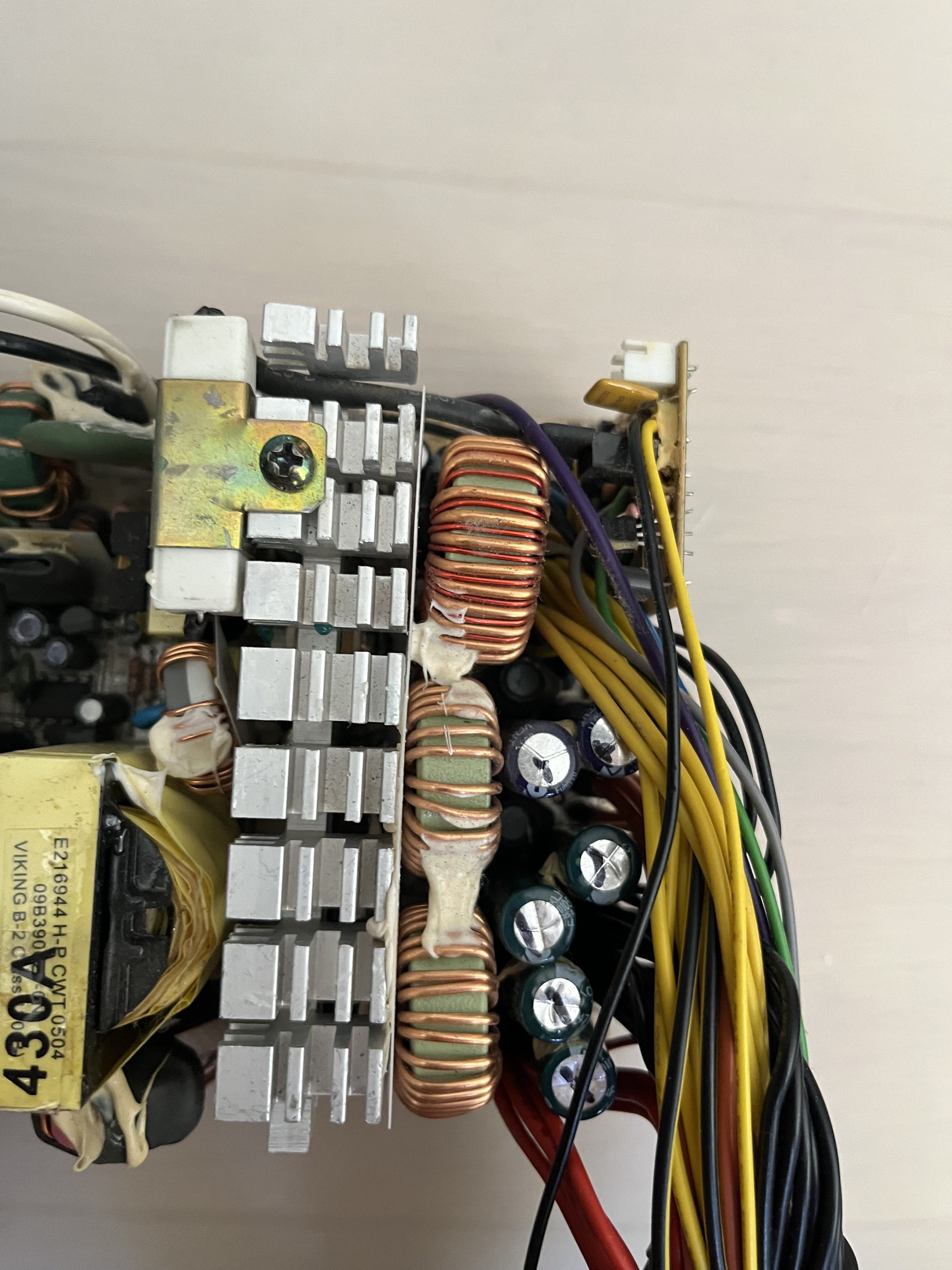

Es handelt sich um ein Antec Truepower 2.0 430W Netzteil (das mit 36A auf 5V ohne Combined Power Limit 8-)), welches im Ausgang folgende Kondensatoren verwendet:

2x 3300uF/16V Fuhjyyu TM 10mm / 35mm hoch für die 12V Rail (CLC verschaltet)
4x 4700uF / 10V Koshin KLH 10mm / 35mm hoch für die 5V sowie 3.3V Rail (CLC verschaltet)

Das Platzangebot erlaubt leider keine Caps mit größerem Durchmesser...

Ich würde nun folgende Kondensatoren verwenden:

3.3V: Rubycon ZLQ 4700uF/6.3V / 2.5A / 15mR
5V: Rubycon ZLQ 3300uF / 10V / 2.5A / 15mR
Für die 5V Rail könnte man eventuell noch den obigen 6.3V Typen verwenden, aber das ist schon ziemlich knapp?!
12V: Rubycon ZLQ 2200uF / 16V / 2.5A / 15mR

Ist es vertretbar mit den Kapazitäten runterzugehen, oder gibt es einen weiteren guten Tipp?

Natürlich stelle ich auch wieder eine Tabelle mit Bild rein, wenn alle Teile ausgesucht sind.

Grüße

Ist es vertretbar mit den Kapazitäten runterzugehen, oder gibt es einen weiteren guten Tipp?

Optimal ist anders. Die Filterleistung sinkt teils dann ja doch deutlich und auch Lastspitzen können weniger gut abgefangen werden.

Hast du mal geprüft ob die Caps anders orientieren kannst? Manchmal lohnt es sich zu schauen, ob man die Caps ggf. schräg legen kann mit längeren Beinchen dran, die man dann mit Schrumpfschlauch z.B. noch isoliert oder gewinkelt auf die Seite. Gerade NTs wo die 10mm Caps drin sind, machen daher ganz häufig Probleme, da wirklich adäquater Ersatz mindestens in 12,5mm kommt.

So richtig viel Platz ist da nicht, aber ich probiere mal 12,5er mit 27mm Höhe.


Anhänge

  • IMG_0305.jpeg
    1,3 MB · Aufrufe: 81
HEC 300 LR-PT

Ich packe das mal hier rein, dann ist es an der richtigen Stelle.

Hast du hierzu zufällig eine Recap-Liste am Start? (Bzw. Wie liegen hier die Kosten für einen Recap in Etwa - wenn überhaupt notwendig?).

2x https://www.mouser.de/ProductDetail/661-EKYB160E102MJ16S
2x https://www.mouser.de/ProductDetail/667-EEU-FS1C222L
1x https://www.mouser.de/ProductDetail/667-EEU-FS1C332
10x https://www.mouser.de/ProductDetail/232-25YXJ220M6.3X11
1x https://www.mouser.de/ProductDetail/647-ULD1H101MPD1TA
1x https://www.mouser.de/ProductDetail/232-16ZLJ470M8X11.5
2x https://www.mouser.de/ProductDetail/647-LGW2D821MELA40

Das sind alle, die ich grundsätzlich in diesem NT ersetze. Da stecken hier und da noch ein paar andere, winzige Caps drin, aber die sind i.d.R. alle absolut unkritisch, hatte da noch keine mit Ausfallerscheinungen. Kostentechnisch liegt man bei etwa 20€.

Zuletzt bearbeitet:
Delta Netzteile sind i.d.R. sehr robust, die bauen auch hochwertige Server Netzteile oder haben z.B. auch in den Käsereiben MacPros die 1,2 kW Netzteile gebaut, wovon ich bis heute noch nicht ein totes gesehen habe.

Danke. Ich schraubs die TageWochen dann mal auf und poste ein paar Bilder.
Das wäre gut. Bitte auch ein Bild von der Rückseite. Mich würde die Lötqualität interessieren. Ich hatte noch nie ein Delta Netzteil. Habe aber bisher nur gutes von den Delta Netzteilen gehört. :-)
Danke!
