[Sammelthread] der Nostalgie - Netzteil Thread

[Masterchief79]

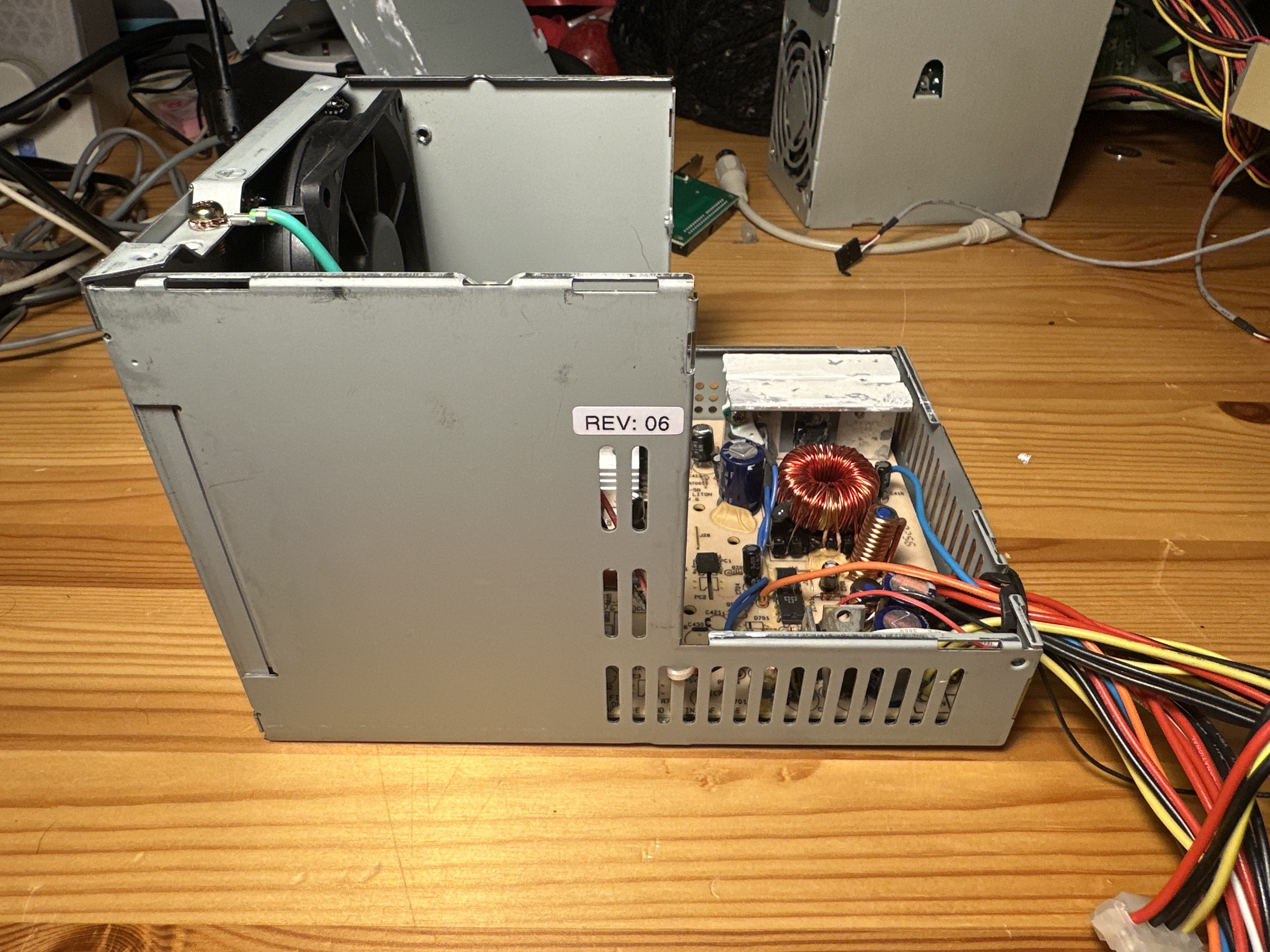

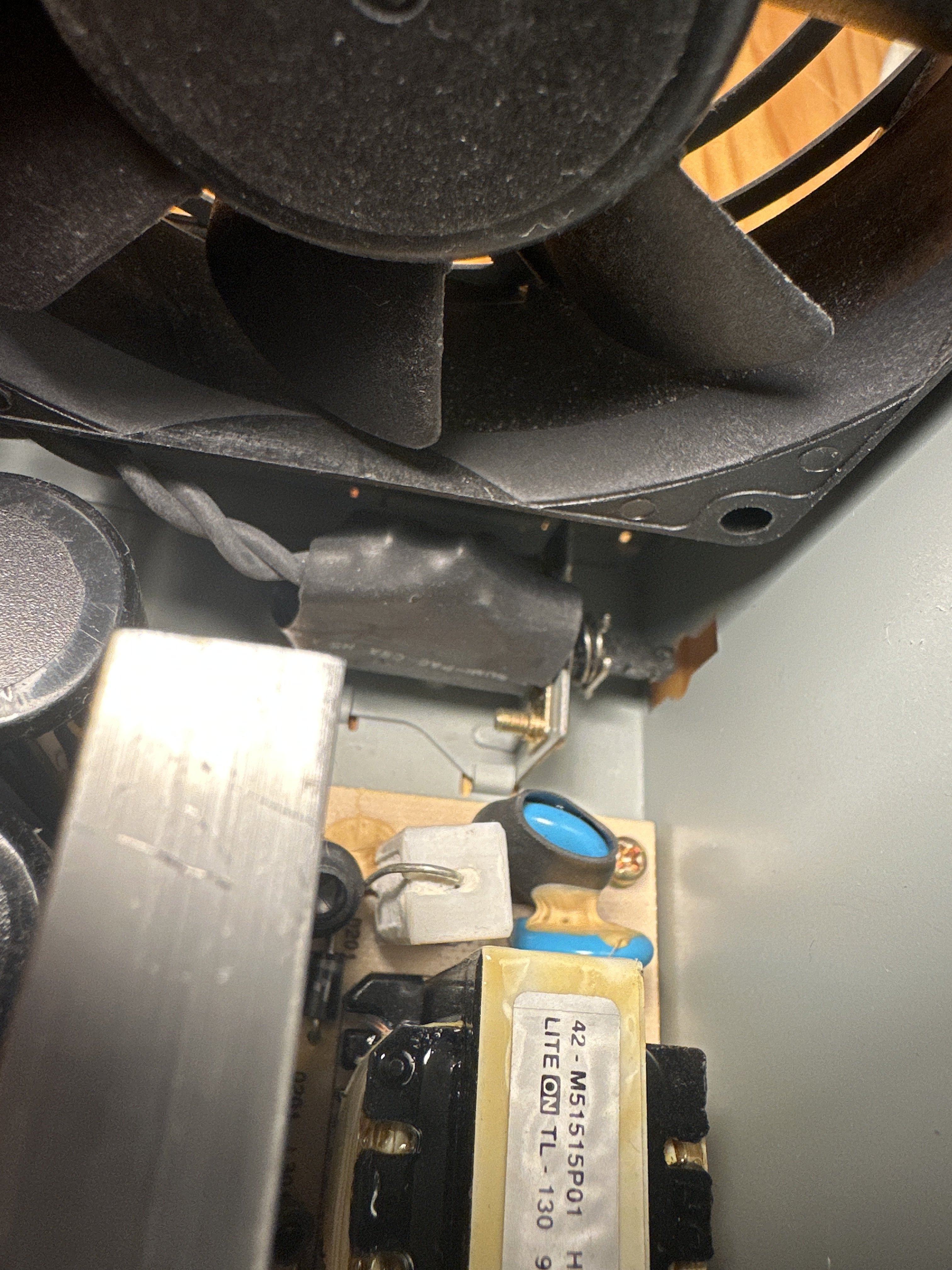

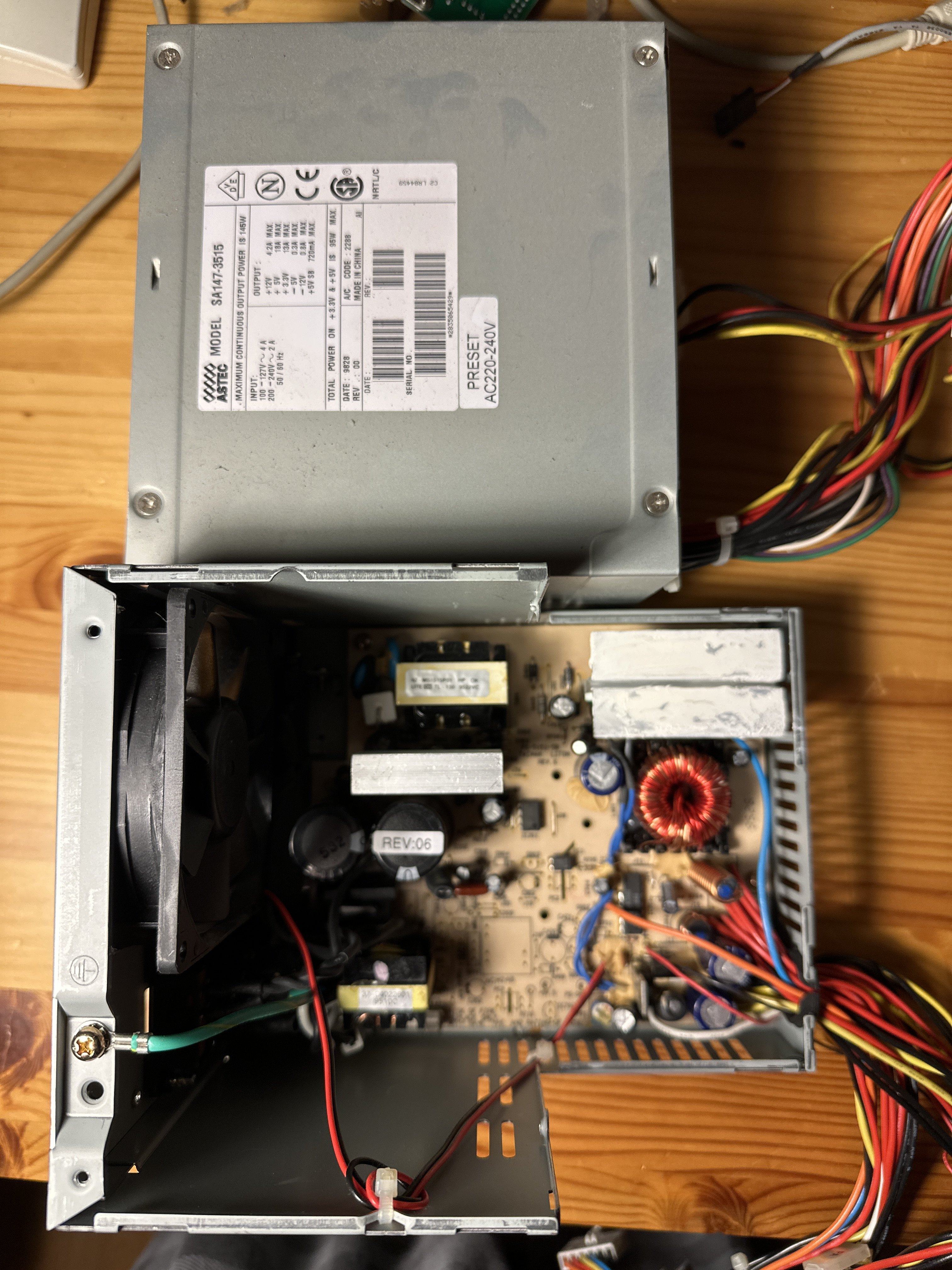

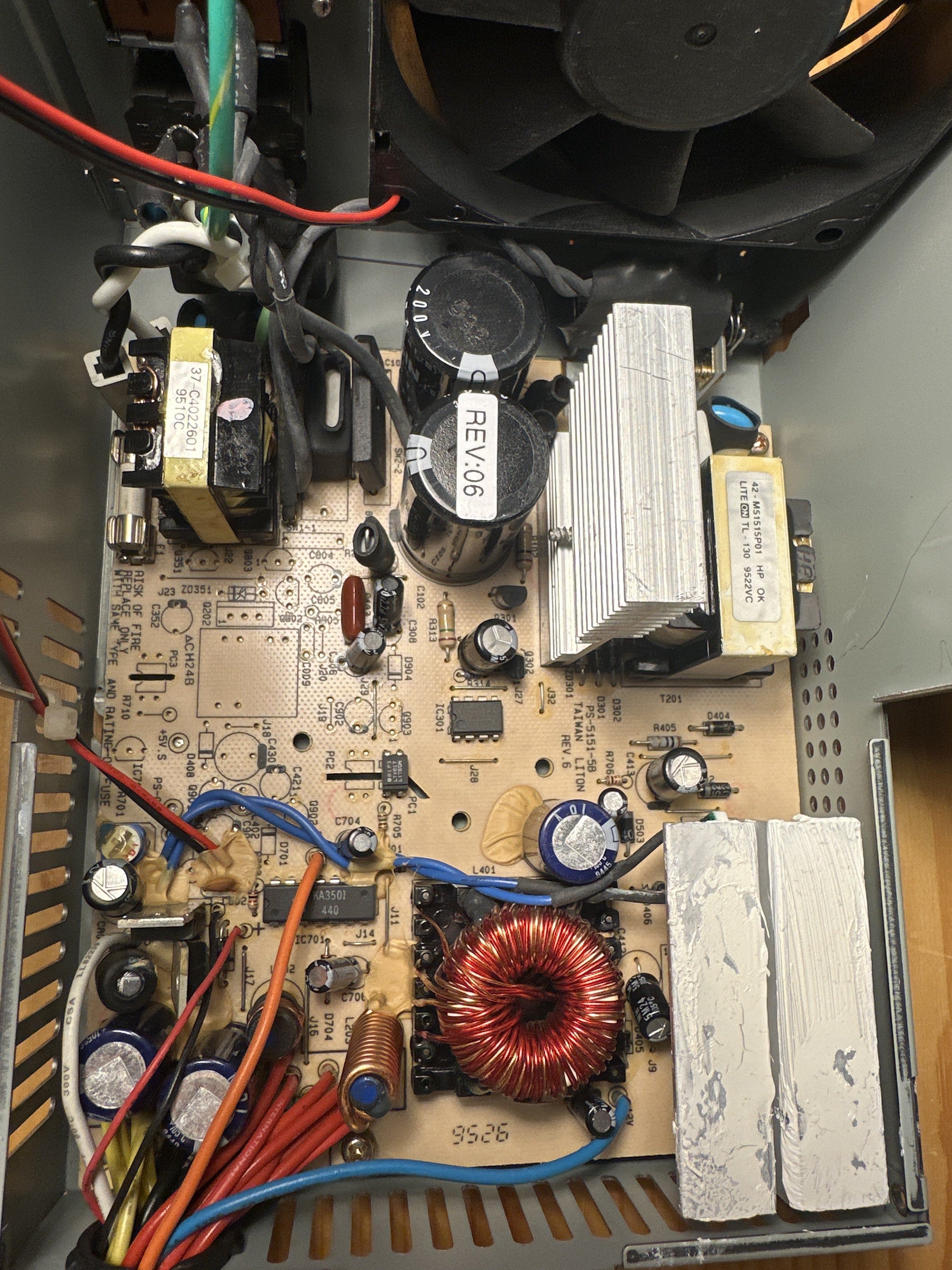

Ich muss leider 3300yF in 10mm nehmen, weil ich sonst absolut keinen Platz in dem Ding habe.

Mouser hat dafür keine Elkos im Angebot, aber bei Digikey gibt es Chemi-Con KMG in 3300yF/16V/10mm. Die sind zwar 41,5mm hoch, aber das wäre ok.

EKMG160ELL332MJ40S | DigiKey Electronics

Heute bestellt, heute ausgeliefert. EKMG160ELL332MJ40S – 3300 µF 16 V Aluminium-Elektrolytkondensatoren Radial, Becher 1000 Std bei 105°C von Chemi-Con. Preisgestaltung und Verfügbarkeit für Millionen von elektronischen Komponenten von DigiKey.

www.digikey.de

Leider wird da nirgendwo ein ESR ausgewiesen, auch nicht im Datenblatt. Die originalen Elkos liegen mit ESR <10 sehr niedrig. Kann ich die Chemicons nehmen? @WMDK (ich bin mal so frech)?

Theoretisch könnten auch noch diese Chinsans infrage kommen: https://www.digikey.de/de/products/detail/chinsan-elite/ED1C332MP51030/16497066
Die haben einen ESR von 45, aber bei 120Hz, das könnte mit <10 ESR bei 100kHz fast hinkommen.

Oder noch diese Rubycon PX: https://www.digikey.de/de/products/detail/rubycon/16PX3300M10X28/6182349
Auch keine ESR Angabe wie bei den Chemi-Cons.

So viel zu den 3300/16V.
Als Ersatz für die 3300/10V finde ich auch nur Caps mit 15 ESR, die haben im Original aber 6-8 (34mm Variante) bzw. 9-10 (30mm Variante).



[WMDK]

Der ESR ist bei den Größen meist zwangsläufig ein Nebenprodukt, aber erfahrungsgemäß hier weniger ausschlaggebend, solange nicht extrem grob abweichend.
Ripple ist hier halt besonders wichtig, das muss auf jeden Fall passen.

Ich würde eher zu den KMG tendieren.



[Masterchief79]

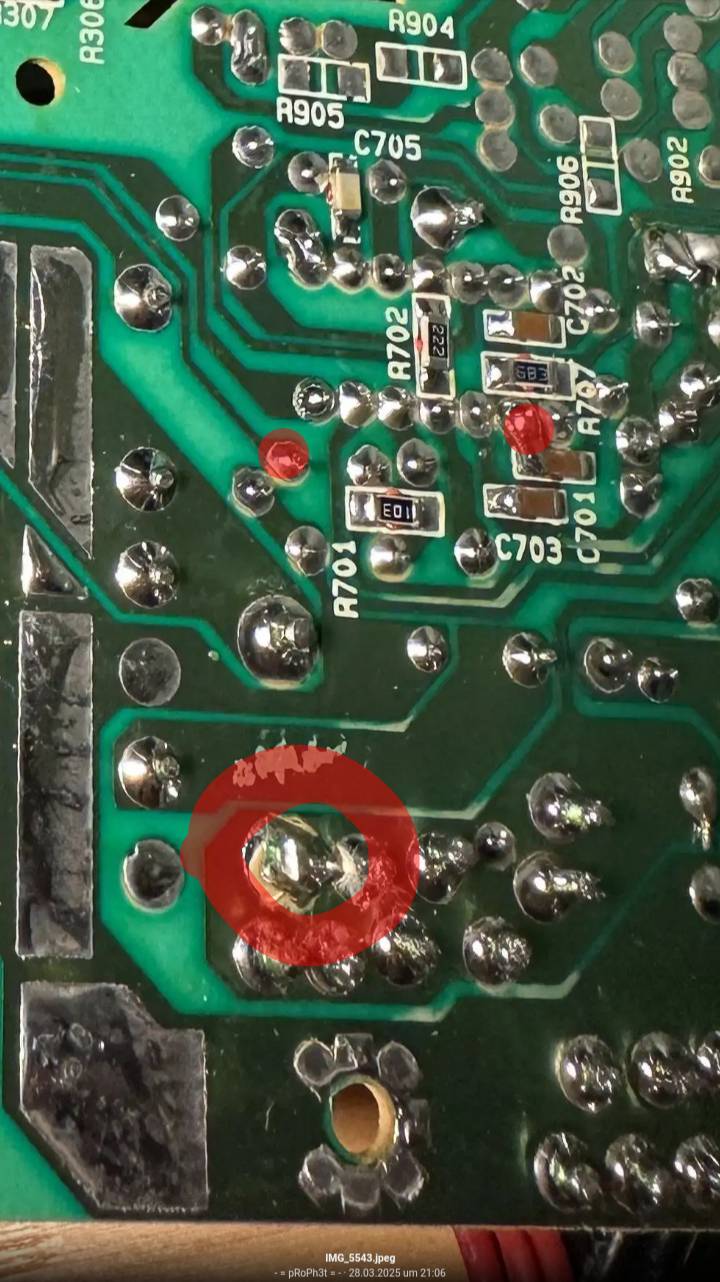

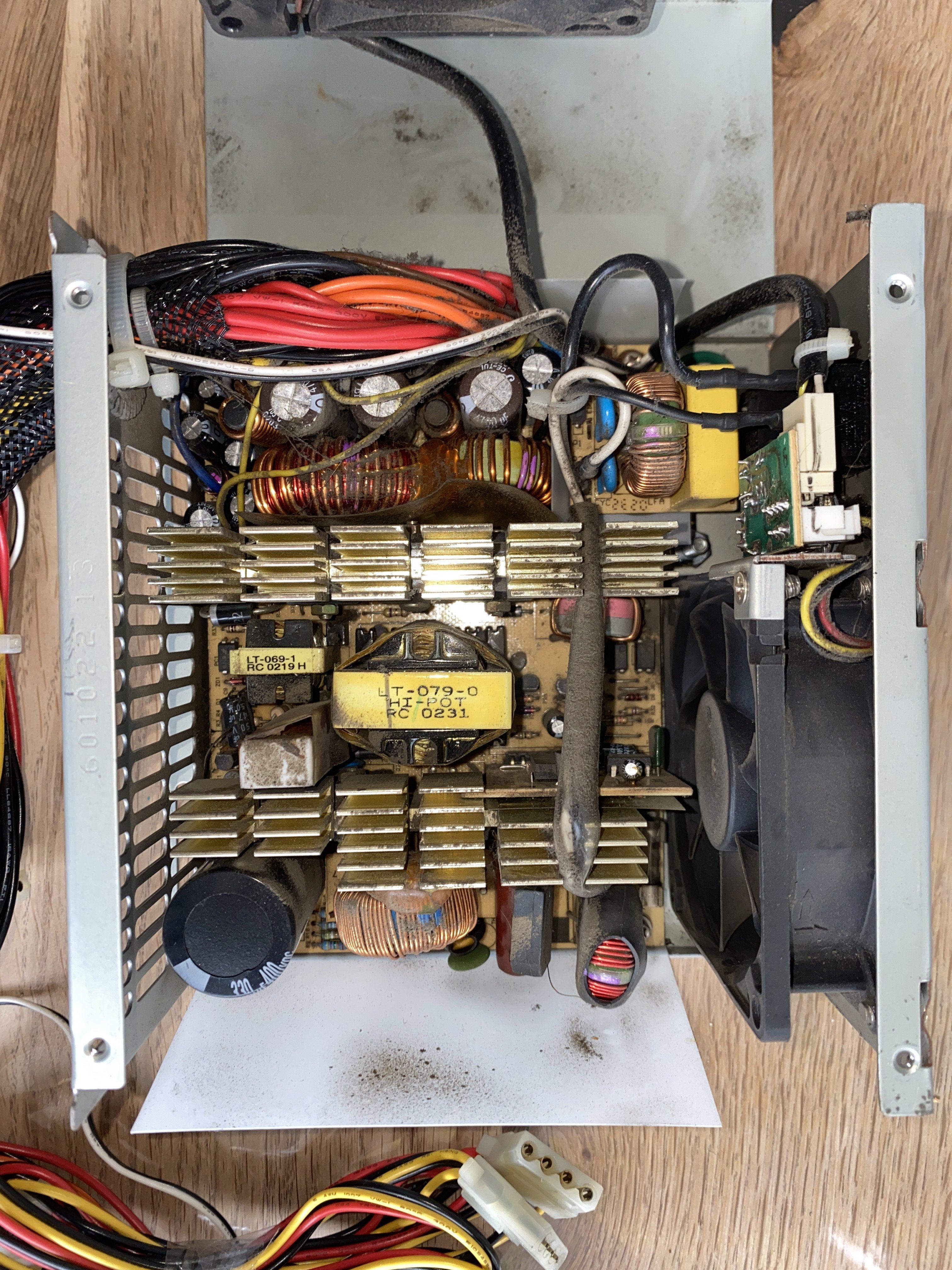

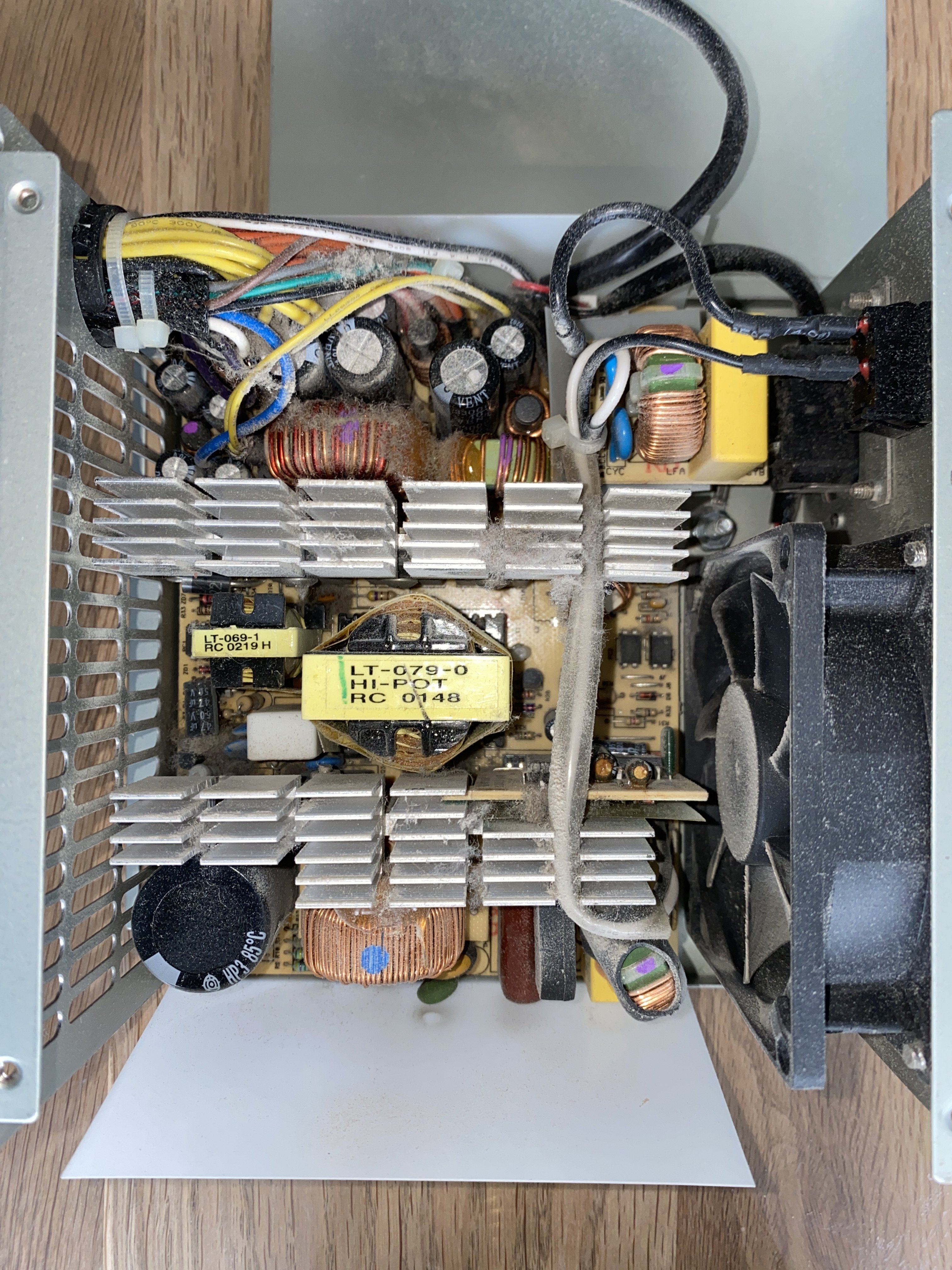

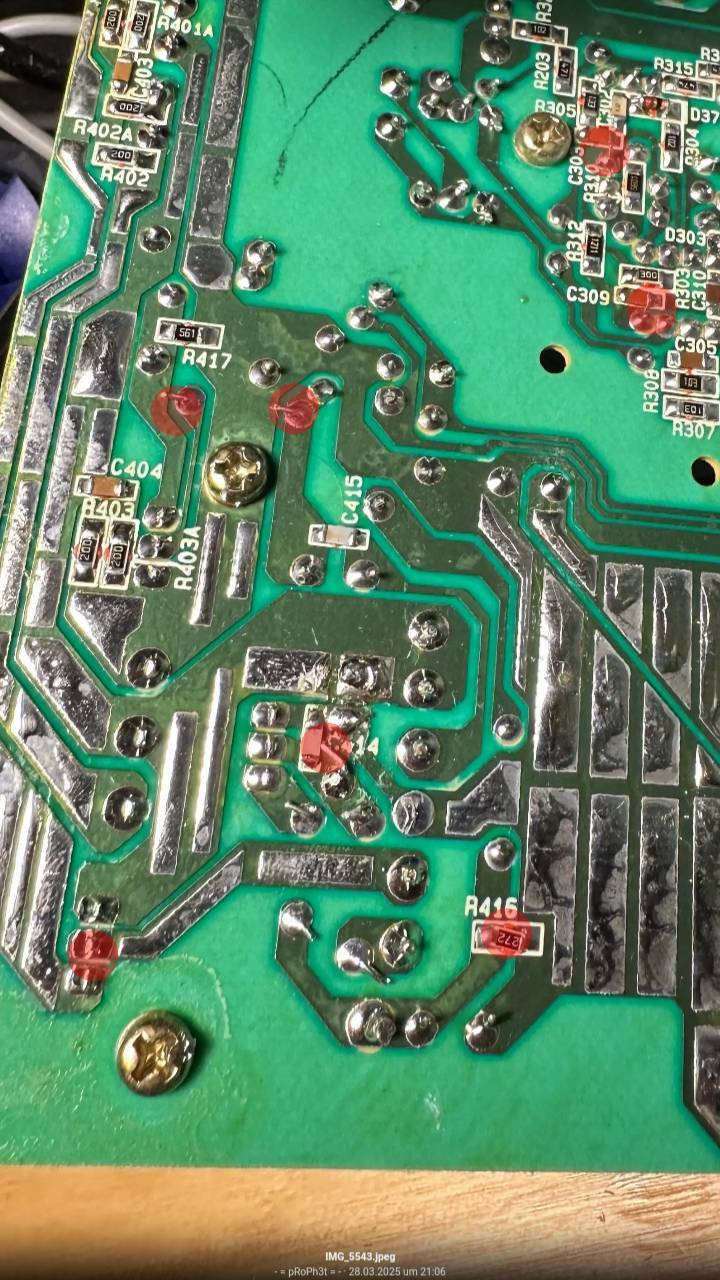

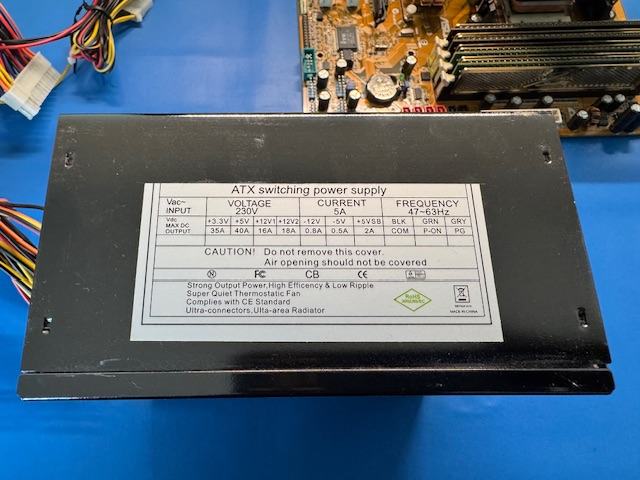

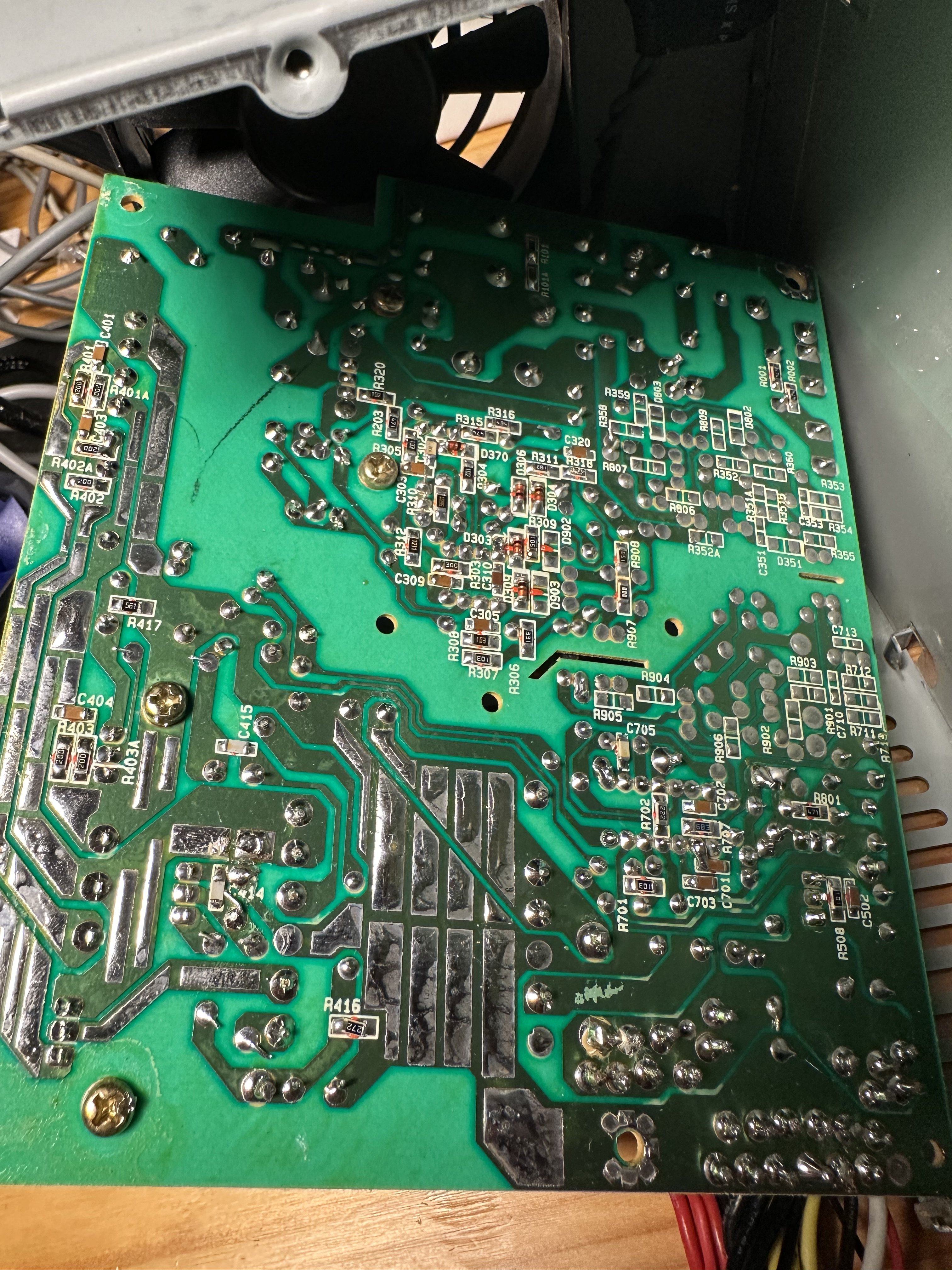

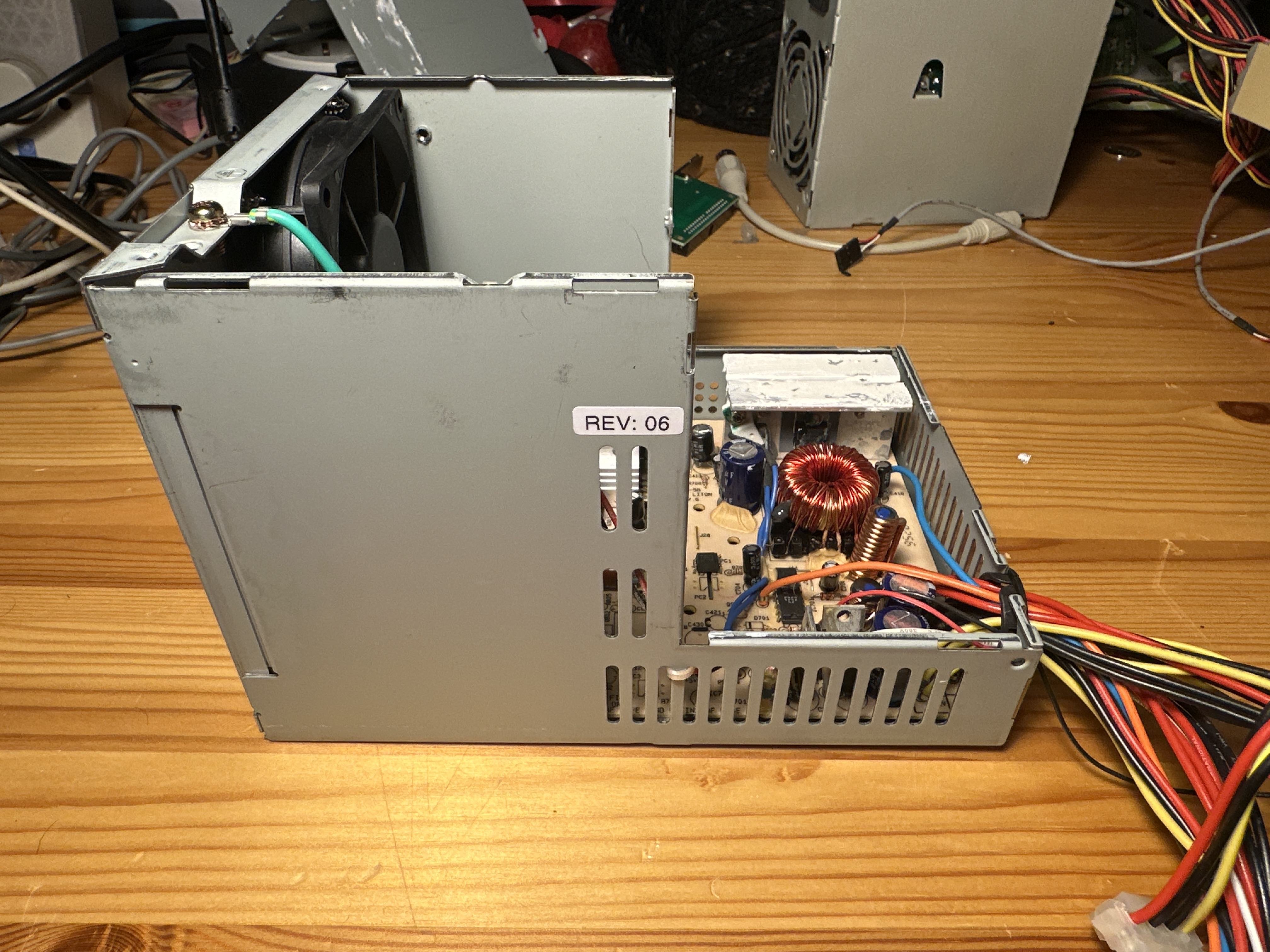

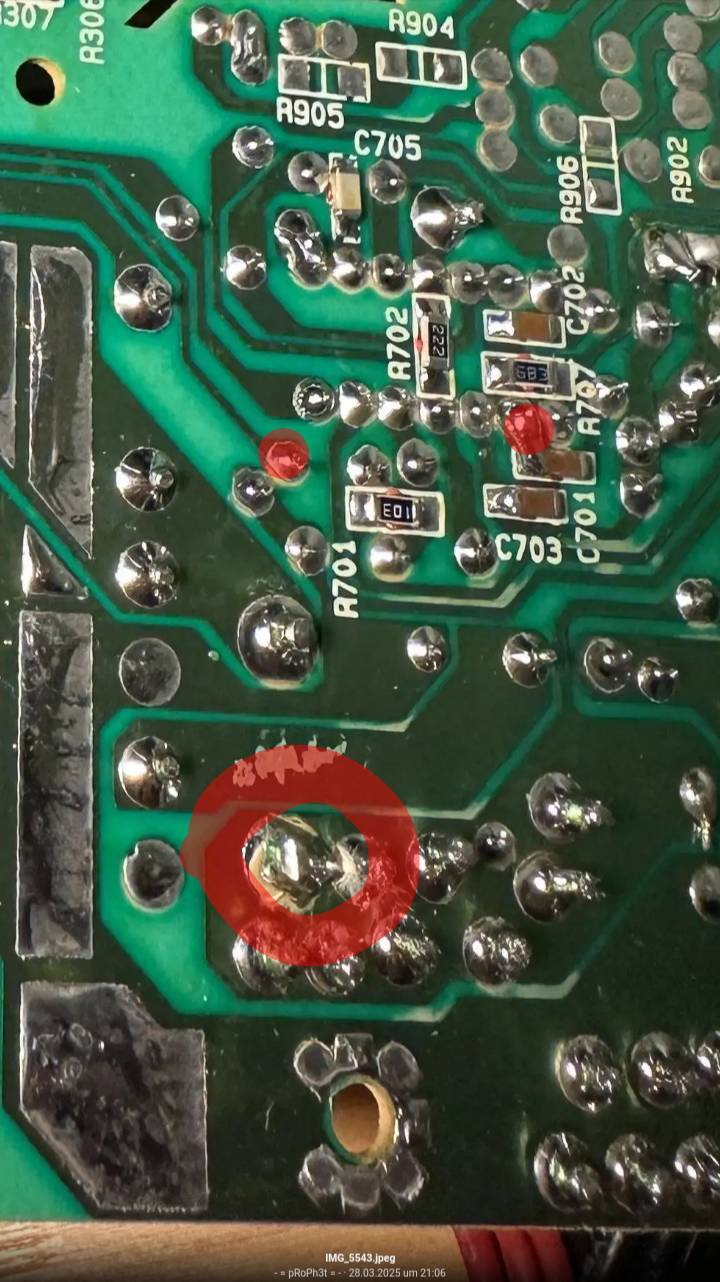

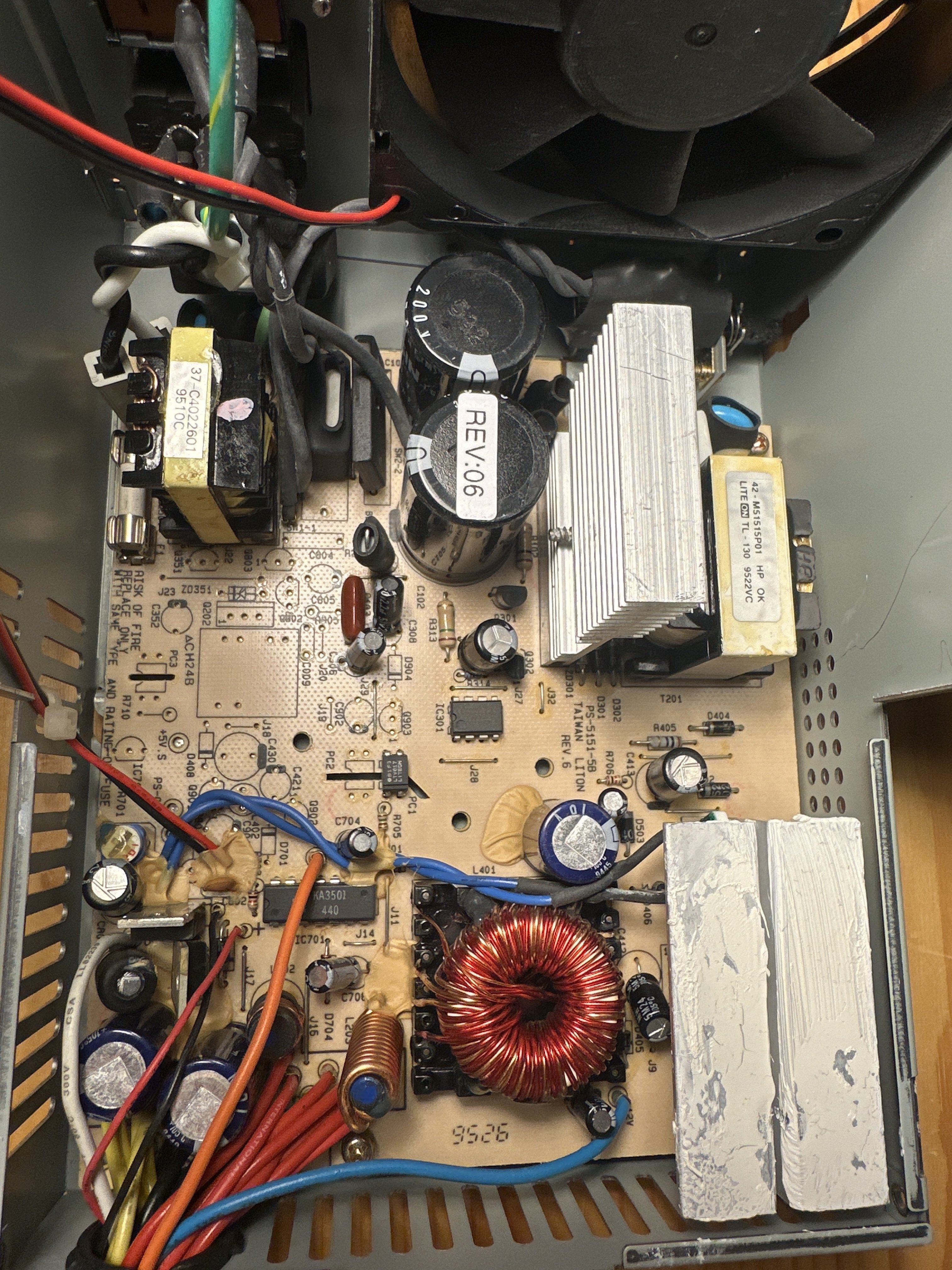

Ich bin da jetzt mal ne Stunde durchgegangen, hab mit Datenblättern und bestehenden Recaps querverglichen und bin auf eine meiner Meinung nach belastbare Recap-Liste gekommen.

Unsicher bin ich mir noch bei dem Snap-In, da der gemessenerweise nur 128 ESR hat. Kann man da einfach einen KEMET Snap-In mit 4,3A Ripple und 466 ESR reinzimmern?

Anzahl	Kennung	Spannung	Kapazität	Leiterabstand	Höhe	Durchmesser	gemessene Werte	Austausch
1	1	HP3	400V	330µF	10	50	25	ESR 128, 291yF	https://www.mouser.de/ProductDetail/Rubycon/400USH330MEFCSN25X35?qs=T3oQrply3y8J2kW7iXrGAQ== (keine ESR-Angabe, 2,2A Ripple) ODER https://www.mouser.de/ProductDetail/KEMET/ALA8AA331BF400?qs=DRkmTr78QARGwKPs9QaIQA%3D%3D (ESR 466, 4,3A Ripple) ODER https://www.mouser.de/ProductDetail/Nichicon/LGW2G331MELA50?qs=isV%252BNJxyrb4Qx5dLL3aupg%3D%3D (keine ESR-Angabe, 2,12A Ripple)



[WMDK]

Unsicher bin ich mir noch bei dem Snap-In, da der gemessenerweise nur 128 ESR hat. Kann man da einfach einen KEMET Snap-In mit 4,3A Ripple und 466 ESR reinzimmern?

Es wurden inzwischen etliche HP3 in der Größe hiermit ersetzt:

https://www.mouser.de/ProductDetail/Chemi-Con/ESMR421VSN391MQ45S?qs=Odivq8ja524MtlB0zuqdUg%3D%3D

Kapazität etwas höher, aber innerhalb der Toleranzen, Ripple ausreichend dimensioniert, der ESR liegt rechnerisch im Bereich um etwa ESR200, für ein Single Cap Design noch absolut ausreichend in einem Netzteil.
