[Sammelthread] Die sparsamsten Systeme (<30W Idle)

[thom_cat]

bin dann hier auch nochmal am start:

cpu: Intel Core i7-6700K
kühler: Prolimatech Megahalems + Corsair Air Series SP120 PWM
mainboard: Gigabyte GA-Z170X-Gaming 3
ram: G.Skill Trident Z silber/rot DIMM Kit 16GB, DDR4-2800
gpu: ASUS ROG Strix GeForce GTX 1080 Advanced
storage: Samsung SSD 950 Pro 512GB + Samsung SSD 950 Pro 256GB
netzteil: Cooler Master V-Series V550
lüfter: 2x Corsair Air Series AF140 Quiet Edition
peripherie: LG Electronics 27UD68P-B + Cougar Vantar + SteelSeries Rival weiß
os: Microsoft: Windows 10 Pro 64Bit
messgerät: Voltcraft Energy Check 3000

idle: 27 watt
last: noch offen
c-state: noch offen



[MCTmax]

Hab noch einen mini PC aufgebaut.

CPU: Intel G4560
Mainboard: ASrock h110m-itx
RAM: 1x Kingston hyperx fury DDR4 8gb 2133mhz
SSD: Samsung evo 750 250GB
CPU Kühler: Akasa AK-CC7129BP01 Low Profile CPU-Kühler
Gehäuse: Inter-Tech Mini ITX E-3002
Netzteil: 60W extern, Mini-ITX (original vom Gehäuse)
Maus und Tastatur: Logitech MK520
Windows 10 Pro 64 bit

Stromverbrauch:

IDLE 13 Watt
Prime95 32 Watt

Strommessgerät: PM 231 E

Mit einer 90W Pico PSU und einem Leicke 60W 12V Netzteil hat das System jetzt diese Werte.

idle 9,6Watt und in Prime 27Watt

Hab mein System jetzt mit einem ASRock H170M-ITX/DL Board ausregüstet. Im Vergleich zu dem ASUS H110I-PLUS D3 Board konnte ich die CPU Spannung im Offset um 0.080 V herabsetzen. Bei mehr, friert das System dann ein.


Gehäuse: Cooler Master Elite 130
Netzteil: be quiet! TFX Power 2 300W Gold
Mainboard : ASRock H170M-ITX/DL
CPU: Intel Core i5-6400T (Turbo deaktiviert)
SSD: Samsung SSD 850 Evo 1TB v3
Ram: 8GB Crucial Ballistix Sport DDR4-RAM 2400 MHz PC4-19200 CL16
W-Lan USB Stick: dodocool AC600 WiFi Adapter
Logitech MK520 Wireless Tastatur mit Maus
Windows 10 Pro 64 Bit
C-State auf Auto
LAN deaktiviert

Idle Verbrauch 11,3 Watt mit Monitor.
YouTube 1080p Video 16,6 Watt
Prime 28 Watt
Furmark 26,3
Prime + Furmark 32,5 Watt

Gemessen mit dem Brennenstuhl Energiemessgerät Primera-Line PM 231 E

Bei diesem System komm ich auf 9,4Watt im Leerlauf und 28Watt bei Prime


Hab heute noch ein MSI B250I PRO Mainboard mit einem Samsung 960 EVO 250 GB SSD Laufwerk bekommen.
Mal schauen wie der Verbrauch dann sein wird.



[linuxuser13]

Kann mir vielleicht wer eine Geizhalsliste eines solchen, aktuellen Systems per PN senden. Preis 500-550€. Leichte Bildbearbeitung und Multimedia. Skylake ist auch noch ok. Möglichst schön kompakt und leise.

Liebe Grüße



[MCTmax]

Hab gestern das MSI Board eingebaut und war etwas enttäuscht von den Werten.
Im Bios gibt es leider keine Offset funktion für die CPU und man konnte nicht den Sata Controller deaktivieren
Sonst wäre das Board echt gut von der Leistung und der Ausstattung.

CPU: Intel G4560
Mainboard: MSI B250i Pro
RAM: 1x Kingston hyperx fury DDR4 8gb 2133mhz
SSD: Samsung evo 960 250GB M.2
CPU Kühler: Intel Boxed CPU-Kühler
Netzteil: 90W Pico PSU und einem Leicke 60W 12V Netzteil
Maus und Tastatur: Logitech MK520
Windows 10 Pro 64 bit

Stromverbrauch:

IDLE 14 Watt
Prime95 41 Watt



[NoConnection]

Habe mir nun auch einen Homeserver zusammengestellt und bin von den Werten ziemlich beeindruckt:

CPU: Intel Pentium G4560 @ Stock Settings
Mainboard: AsRock B250M Pro4
RAM: 1x 8GB Crucial Ballistix Sport DDR4-2400
SSD: 120GB Sandisk SSD Plus
HDD: 2x WD Red 3TB
CPU Kühler: Arctic Alpine 11 Passiv
Netzteil: 300 Watt beQuiet System Power B8
OS: Windows Server 2016
Lüfter: Arctic F12 PWM (läuft nicht im Idle)

Wichtig sind bei ASRock Mainboards folgende Bios-Einstellungen, damit C-States über C3 erreicht werden:
PCIE ASPM Support Enabled
PCH PCIE ASPM Support Enabled
DMI ASPM Support Enabled
PCH DMI ASPM Support Enabled

Nun erreiche ich mit aktiviertem Lan und Audiochip problemlos C8.
Auf dem Server laufen 2 VMs neben dem Hauptbetriebssystem.

Stromverbrauch:
Idle, HDDs im Spindown: 9.3 Watt
Idle, ohne HDDs: 8.4 Watt
Idle, beide HDDs laufen: 18.2 Watt
Messgerät: Voltcraft Energy Check 3000

Was mir aufgefallen ist: Ich weiß nicht warum, aber wenn ich ThrottleStop starte, verringert sich der Verbrauch um ca. 1 Watt. Und das auch nach dem schließen und abmelden, solange, bis der Server neu gestartet wird. Deswegen starte ich jetzt nach einem Neustart kurz Throttlestop, somit ist der Verbrauch dauerhaft geringer. Ich habe in Throttlestop lediglich das Package C-State Limit auf C10 erhöht, sonst aber keine Einstellungen vorgenommen.

Ich bin von den Werten sehr überrascht, zumal ich keine PicoPSU verwende. Ich vermute, dass das am Mainboard liegt. In vielen Builds mit sehr guten Werten wird das B150M Pro4 verwendet, also hab ich mich für die neuere Version entschieden, damit ich kein Bios Update brauche.



[MCTmax]

Hab wieder ein neues System aufgebaut, diesmal mit dem ASRock H270M-ITX/ac


Gehäuse: Inter-Tech Mini ITX E-3002
Netzteil: 90W Pico PSU und einem Leicke 60W 12V Netzteil
Mainboard : ASRock H270M-ITX/ac
CPU: Intel Pentium G4560 (Offset -100)
CPU Kühler: Akasa AK-CC7129BP01 Low Profile CPU-Kühler
SSD: Samsung evo 960 250GB M.2
Ram: 8GB Crucial Ballistix Sport DDR4-RAM 2400 MHz PC4-19200 CL16
W-Lan USB Stick: dodocool AC600 WiFi Adapter
Logitech MK520 Wireless Tastatur mit Maus
Windows 10 Pro 64 Bit
C-State C7
LAN deaktiviert

Idle Verbrauch 7,7 Watt mit Monitor.
YouTube 1080p Video 13 Watt
Prime 31,2 Watt
Furmark 25Watt
Prime + Furmark 33 Watt

Gemessen mit dem Brennenstuhl Energiemessgerät Primera-Line PM 231 E

Ein Test mit dem i5 6400T kommt auch noch.



[hkrumb]

CPU: Intel Core i3-6300, 2x 3.80GHz, boxed (BX80662I36300)
Mainboard: ASRock Z270M-ITX/ac (90-MXB3K0-A0UAYZ)
RAM: Corsair Vengeance LPX schwarz DIMM Kit 8GB, DDR4-2400, CL14-16-16-31 (CMK8GX4M2A2400C14)
SSD: Samsung SSD 960 EVO 250GB, M.2 (MZ-V6E250BW) , Samsung SSD 850 EVO 1TB, SATA (MZ-75E1T0B)
CPU Kühler: EKL Alpenföhn Silvretta (84000000096)
Gehäuse: Streacom F1C schwarz, Mini-ITX (ST-F1CB)
Netzteil: Mini-Box PicoPSU-150-XT, 150W extern
Maus und Tastatur: Logitech
Windows 10 Pro 64 bit

Stromverbrauch:

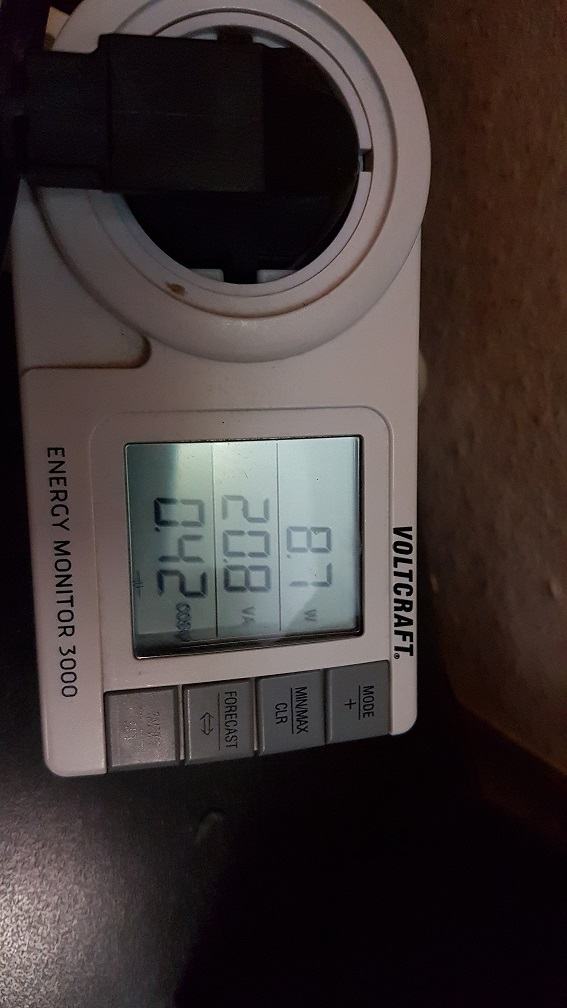

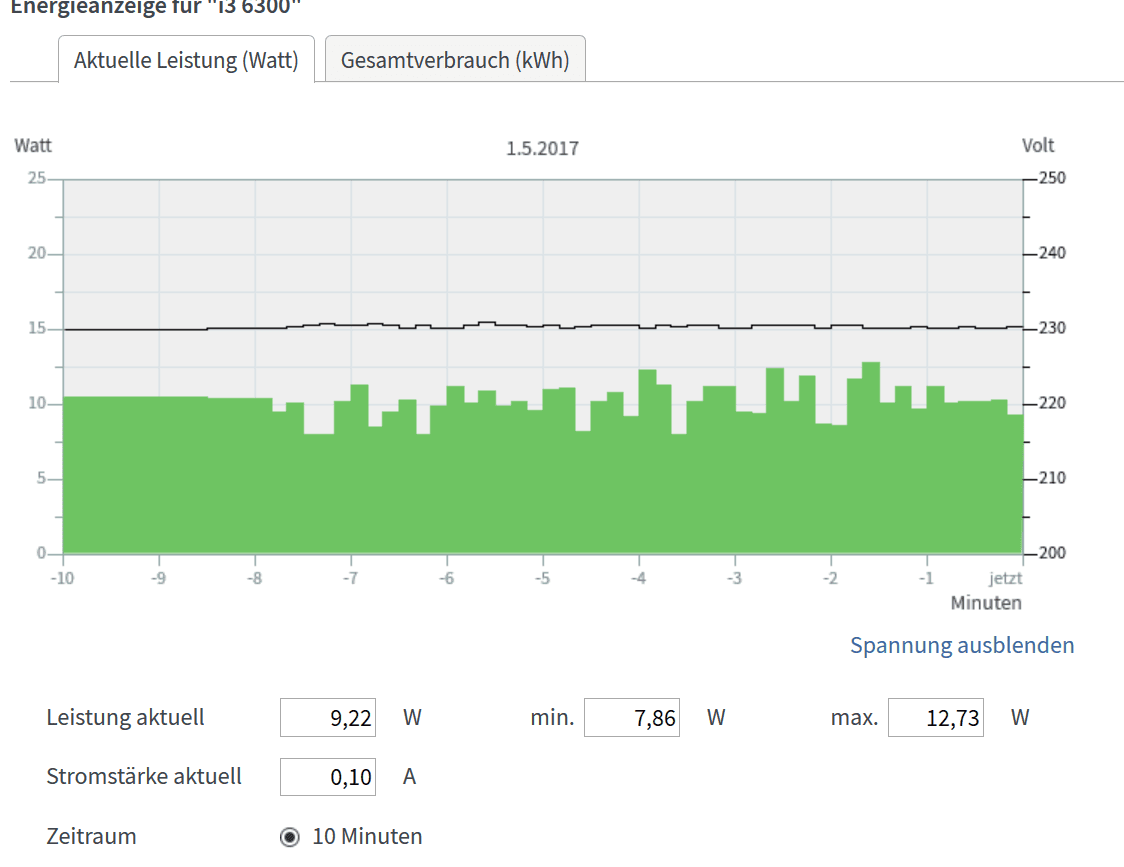

IDLE 8,7 Watt Edit : ohne Monitor nur 7,86W
Prime95 56,7 Watt

Strommessgerät: Voltcraft enercy monitor 3000

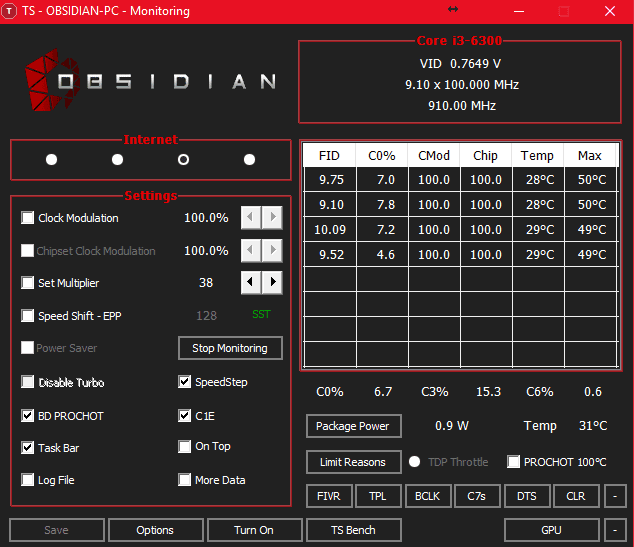

C-State C7s

WLAN/ Bluetooth aus
LAN an
ein Gehäuselüfter



[MCTmax]

Welche Einstellungen hast du gemacht dass du C7s erreichst?

Mit dem BIOS 1.00 bekomme ich max C3 rein. Mit Version 1.40 und 2.00 erreiche ich nichts mehr.
Hab auch schon ASRock letzte Woche wegen dem BIOS angeschrieben, die haben es dann weitergeleitet.

Vor dem BIOS Update erreichte ich mit dem Pentium G4560 noch C7 (siehe weiter oben)

Mit diesem System erreiche ich zur Zeit diese Werte:

IDLE 9,5Watt
Prime95 29Watt

Gehäuse: Inter-Tech Mini ITX E-3002
Netzteil: 90W Pico PSU und einem Leicke 60W 12V Netzteil
Mainboard : ASRock H270M-ITX/ac
CPU: Intel Core i5 6400T (Offset -100)
CPU Kühler: Akasa AK-CC7129BP01 Low Profile CPU-Kühler
SSD: Samsung evo 960 250GB M.2
Ram: 8GB Crucial Ballistix Sport DDR4-RAM 2400 MHz PC4-19200 CL16
W-Lan USB Stick: dodocool AC600 WiFi Adapter
Logitech MK520 Wireless Tastatur mit Maus



[hkrumb]

.l.. BIOS 2.0 ...die Einstellungen zum Chipsatz zu den Asrocks /und die zu Windows hab ich hier im Thread gefunden ...vorgestern war es noch 14 W /bei C3



[MCTmax]

Danke für die Fotos, bis auf deaktiviertes LAN und SATA Controller waren bei mir alle Einstellungen gleich.
Ich hoffe dass ASRock den Bios bei dem H270 Board noch fixen wird.



[hkrumb]

...man kann auch die ungenutzten USB Ports im UEFI deaktivieren



[MCTmax]

Ja, hab auch schon probiert, leider hat es im Verbrauch nichts gebracht.



[kawakawa]

@joinski:

Wäre da das verwendete Netzteil nicht auch wichtig? Dieses sorgt doch schon meist für einen guten "Schluck" an Energie.



[Janero]

Ja, hab auch schon probiert, leider hat es im Verbrauch nichts gebracht.

hat bei dir Windows die Grafiktreiber von alleine installiert?



[hkrumb]

Vor dem BIOS Update erreichte ich mit dem Pentium G4560 noch C7

ich hatte gestern nur C1 ereicht... heute die Defaultwerte im UEFI geladen ...die Asrock Einstellungen wieder eingestellt , USB3 6und 7 deaktiviert , WLAN und BT aus

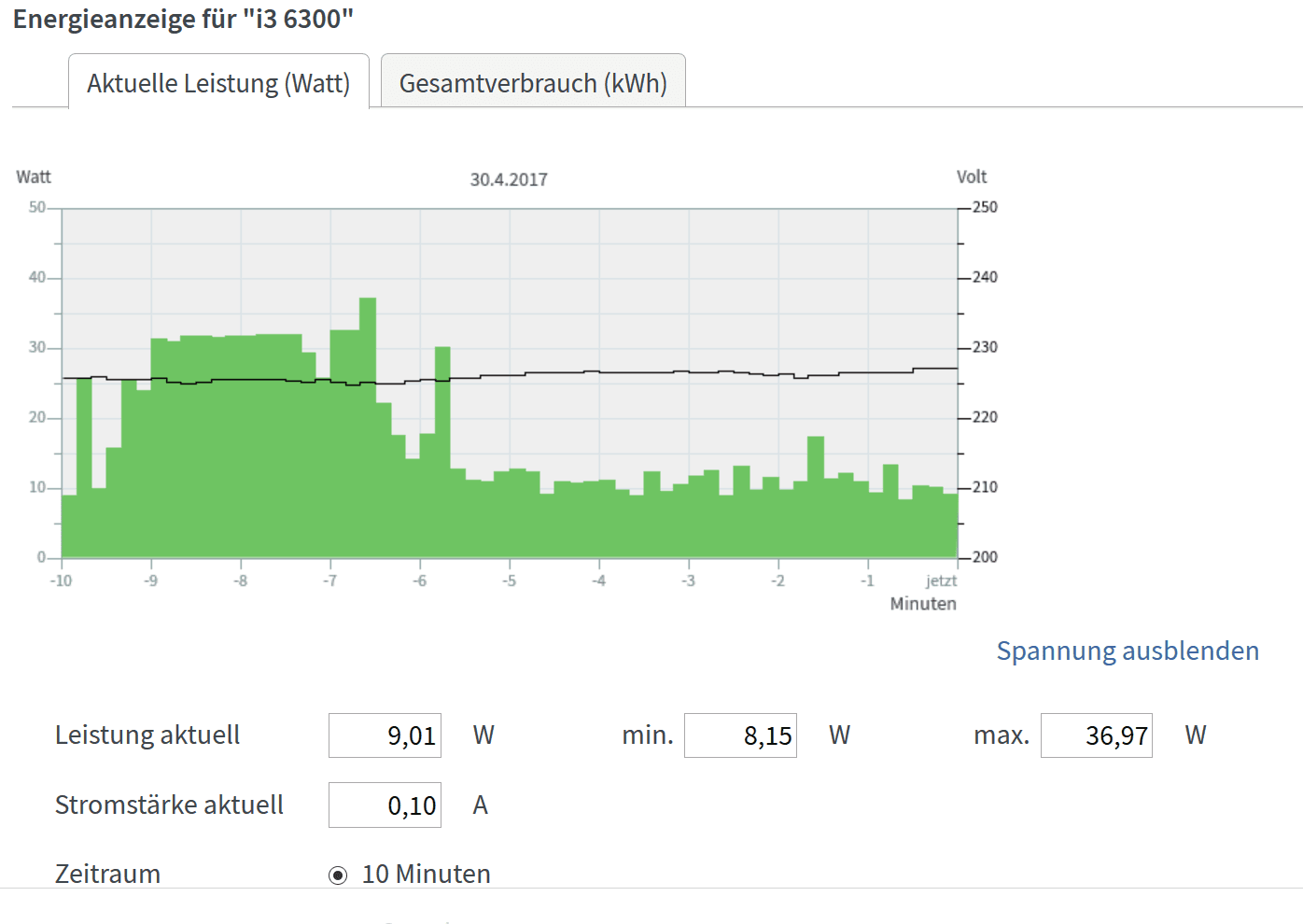

Ergebniss 8,15W minimal bei Package C7s



[m0e]

gibts hier auch schon Ryzen-ergebnisse?
will demnächst ein neues System(I5/ Ryzen5 + Gtx 1060) mit guten Idelwerten (20 - 30 Watt) aufbauen.
So wie es aussieht hat Intel die Nase vornen, würde aber gerne Userinfos bekommen.



[MCTmax]

Hab den neusten Treiber selbst installiert.
Hab heute wieder Bios 2.0 draufgespielt und alles wie bei 1.0 eingestellt. Bekomme wieder kein einziges C-State rein.
Es liegt wirklich dann an ASRock.



[thom_cat]

gibts hier auch schon Ryzen-ergebnisse?
will demnächst ein neues System(I5/ Ryzen5 + Gtx 1060) mit guten Idelwerten (20 - 30 Watt) aufbauen.
So wie es aussieht hat Intel die Nase vornen, würde aber gerne Userinfos bekommen.

schau mal hier: Wieviel Watt verbraucht euer PC im Idle-Modus ?
zumindest in post #3752+3739 mal zahlen.

bei intel ist es von der tendenz natürlich einfacher un diesen bereich zu kommen.
wobei man sagen muss, es gibt da in sachen boards (ryzen) noch wenige informationen welche sparsam sind.

ausserdem muss man natürlich auch sehen wo i5 bzw r5 ihre stärken haben.



[hkrumb]

Es liegt wirklich dann an ASRock.

nö ...an den Einstellungen !
Die sparsamsten Systeme (30W Idle) - Seite 54
Die sparsamsten Systeme (30W Idle) - Seite 54



[MCTmax]

Welche Einstellungen sollen es den sein?
Das was du auf allen Fotos an hast, war bei mir auch schon drin.
Es gibt keinen Unterschied.
Bei mir ist nur zusätzlich der SATA Controller deaktiviert. Wenn der an ist, bekomm ich trotzdem keine C-Stats rein.

Noch mal zur Info. Mit Bios 1.0 geht es ja ohne Probleme!



[Sassicaia]

C8 und nix ist deaktiviert, auch der Bildschirm läuft.

Hier sind alle Bios Screens von meinem System.



[m0e]

schau mal hier: Wieviel Watt verbraucht euer PC im Idle-Modus ?
zumindest in post #3752+3739 mal zahlen.

bei intel ist es von der tendenz natürlich einfacher un diesen bereich zu kommen.
wobei man sagen muss, es gibt da in sachen boards (ryzen) noch wenige informationen welche sparsam sind.

ausserdem muss man natürlich auch sehen wo i5 bzw r5 ihre stärken haben.

vielen dank das eine Ergebniss macht mir Hoffnung... mir würde auch ein 1400er AMD reichen
Und AMD wäre nach langer Zeit wiedermal toll



[thom_cat]

mir juckt es auch in den fingern da mal ein system im bereich 20-30 watt zu basteln bzw zu testen ob es möglich ist.

was ich bis jetzt gesehen habe, scheint das Gigabyte GA-AB350-Gaming 3 sehr effizient zu sein.



[MCTmax]

@ Sassicaia
Danke für die Mühe die Bilder hoch zu laden.
Egal was man einstellt und wie oft man die Einstellungen resettet, man bekommt die C-States mit dem Mainboard und der Bios Version einfach nicht rein.
Mit Version 1.0 funktioniert es einwandfrei!



[Sassicaia]

@MCTmax

du kannst Bios Screens mit der F12 Taste auf einen USB Stick abspeichern.



[hkrumb]

...auch nicht wenn du einen CMOS Reset nach dem Update auf 2.0 machst ?



[MCTmax]

Ja, geht auch leider nicht



[audiojunk66]

Versuch mal CPU C-States auf Auto und der rest auf Enabled / Aktiviert zu setzen.



[sweetchuck]

Für Probleme mit den C-States gibts nen eigenen Thread: Probleme mit Package-C-States (Windows / Linux)



[MCTmax]

Hab von ASRock ein neues Bios 2.0C bekommen. Damit sollten die Probleme behoben sein.
Kann leider es erst morgen testen.


edit:

Das neue Bios ist drauf und endlich funktionieren die C-States wieder normal
