DSHPBs Daddelkiste
TJ07 White-Black-Red / EKWB / Dual Loop


Hey Leute

Ich bin Philipp, 22 Jahre jung, komme aus der Nähe von Hannover und bin von Beruf Hörgeräteakustiker.

Das hier ist mein erstes Projekt und auch das erste mal, dass ich "größere" Änderungen an einem Case vornehme. Seid also bitte nicht zu hart...
Ich tu mein Bestes - versprochen!


Ich hab seit einiger Zeit ein TJ07, das ist bereits etwas "vormodifiziert", da der Vorbesitzer schon bisschen was gemacht hat, unter Anderem sind bereits verbaut:
• Custom MB-Tray
• Custom Backplate
• Custom Midplate
• Custom Frontplate
• Custom PSU-Plate - diese hab ich mittlerweile selbst nochmal "überarbeitet" ;)

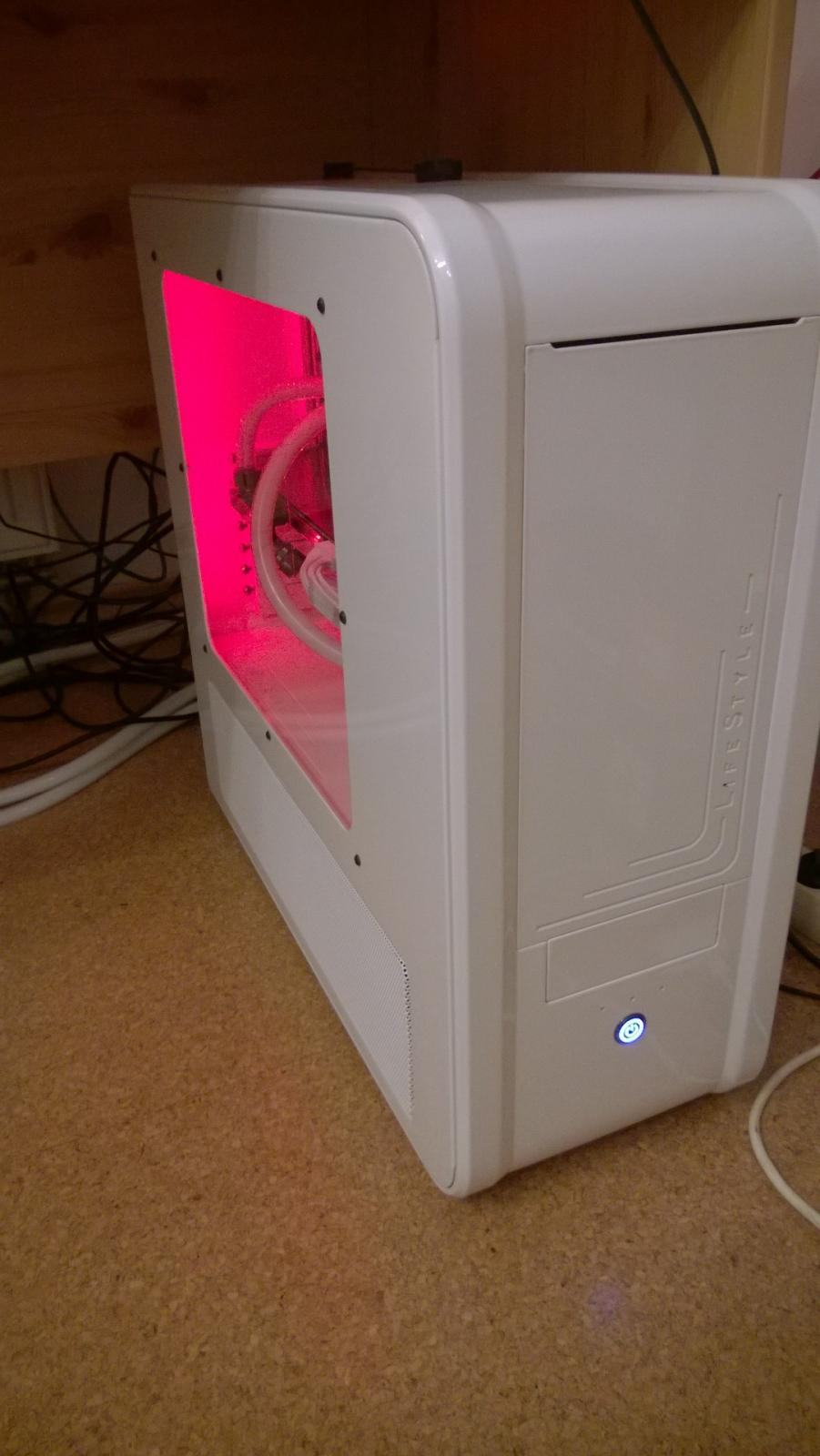

• weiße Pulverbeschichtung

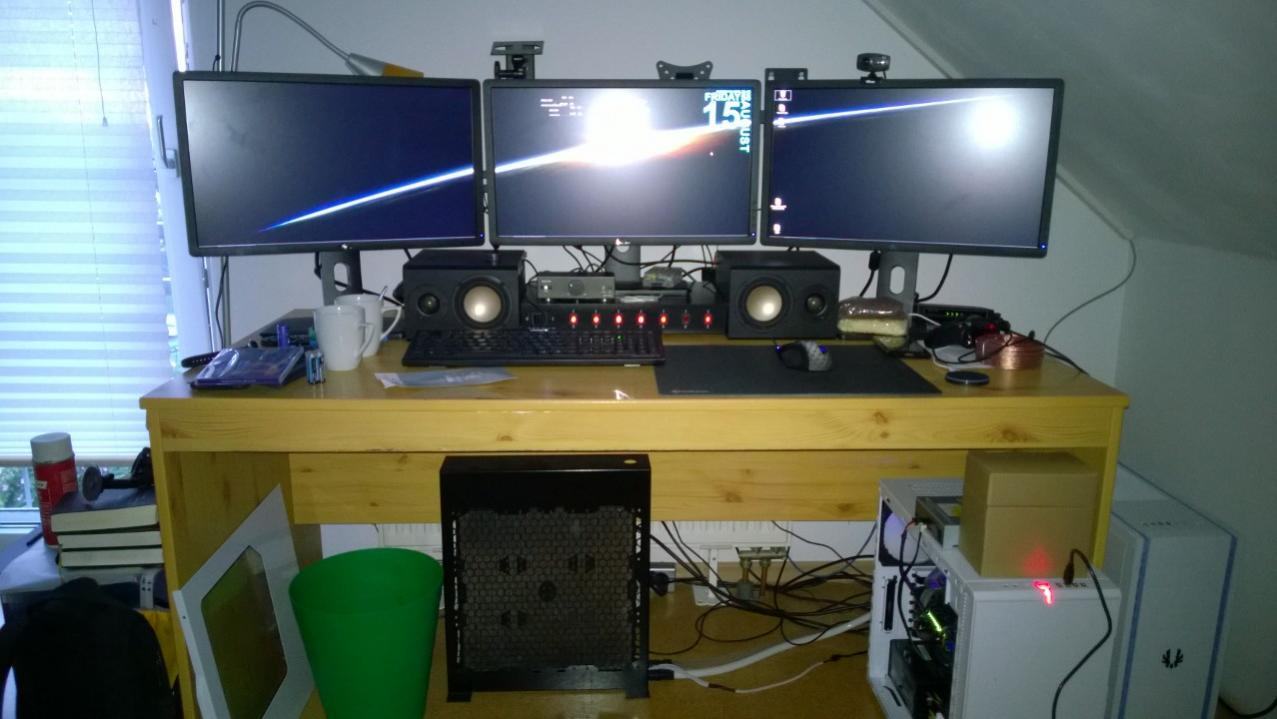

Mein aktuelles System:
• Intel i7 3930k
• Asus ROG Rampage IV Extreme
• 4x 8GB G.Skill RipjawsX 2133 CL9-11-11
• Sapphire Radeon R9 290 (& 2. Liegt schon bereit :) )
• Seasonic Platinum Series 860W
• Case natürlich ein Silverstone Temjin TJ07
• Sound optisch an AVR (da Störgeräusche mit Asus Xonar DX 7.1; bis etwa Mitte 2014 war eine 5.1 Anlage im Einsatz, wurde gegen ein Scythe Stereo-System getauscht, während meins Pico Lino 2 im Bau sind und danach kommen die zum Einsatz)

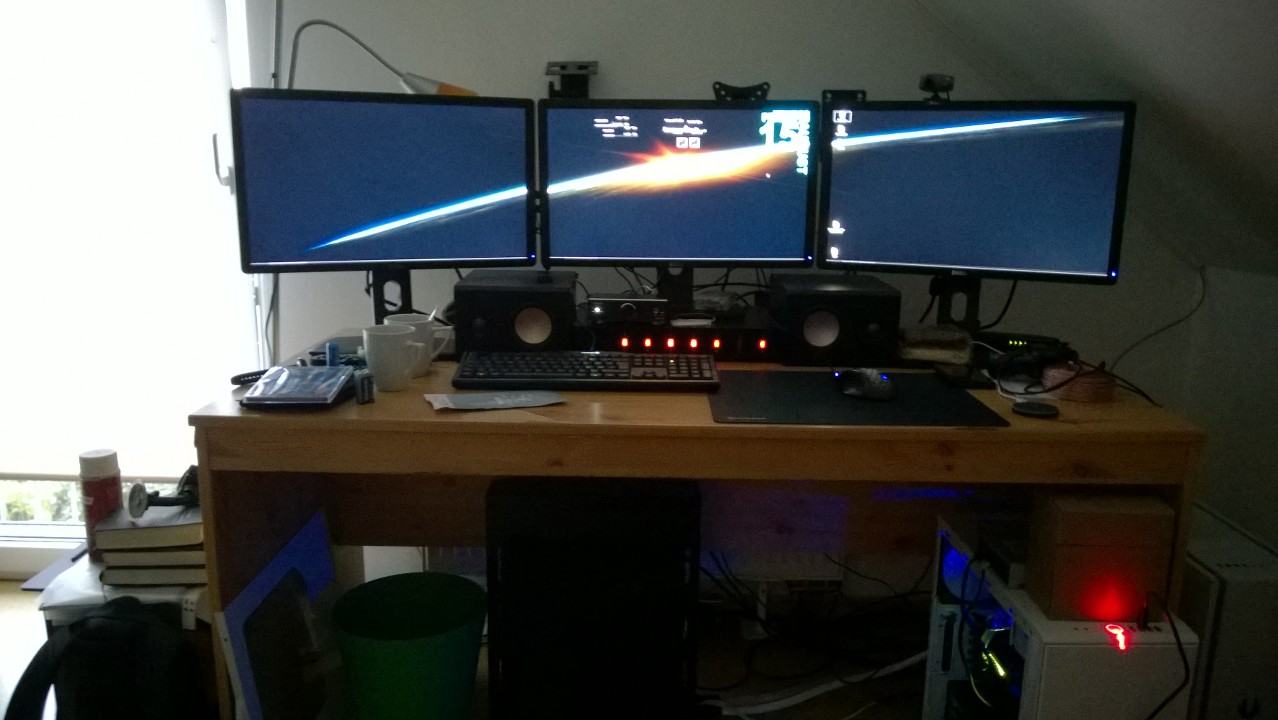

• 3x Dell U2312HM @5760x1080 Eyefinity
• Samsung SSD 840 Basic 500GB
• 2x Seagate Barracuda 7200.14 2TB@RAID0
• Slot-In BD Brenner
• 2x Bitfenix Spectre Pro 120mm weiß (ohne LEDs) an's Topcover, ggf. 2x in die Midplate..da läuft die Planung noch wie ich das mache...

Wakü Komponenten:
• Nova 1080 mit 4x Phobya 180er 700rpm Slim-Lüfter -> CPU & GPUs
• Aquastream 12V USB Standard
• Aquaero 5 LT (mit Wakü)
• EK Supremacy EVO Acetal+Nickel
• EK FC 290X Acetal (& Backplate)
• EK Fullcover für das Board in Acetal+Nickel CSQ
• EK Wakü für den RAM (Wasserführende Elemente)

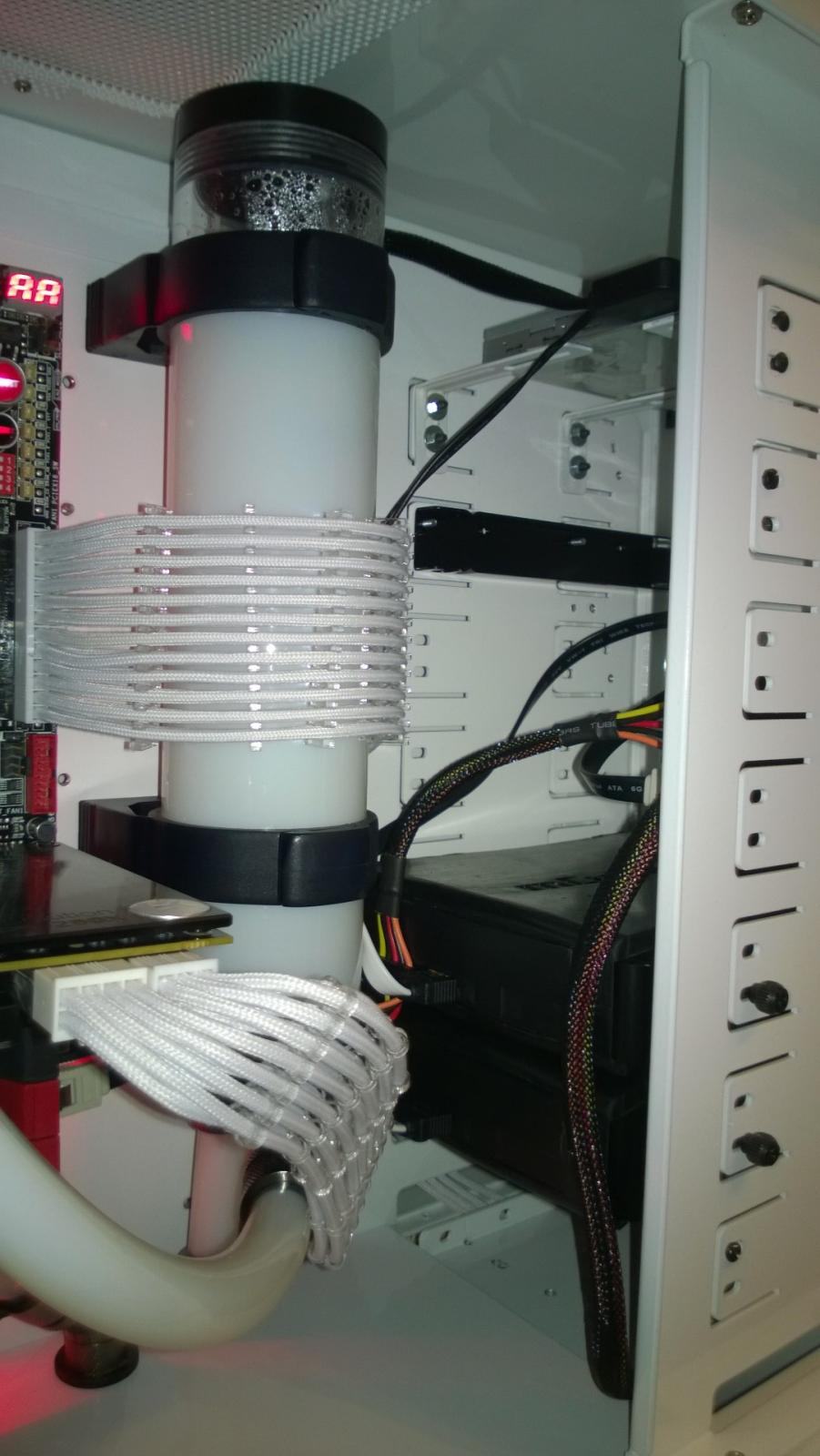

• Alphacool Cape Corp (60mm Durchmesser, etwa 250mm Länge, Röhren-AGB)
• Flüssigkeit: Mayhems Pastel Ice White

Geplante weitere Komponenten:

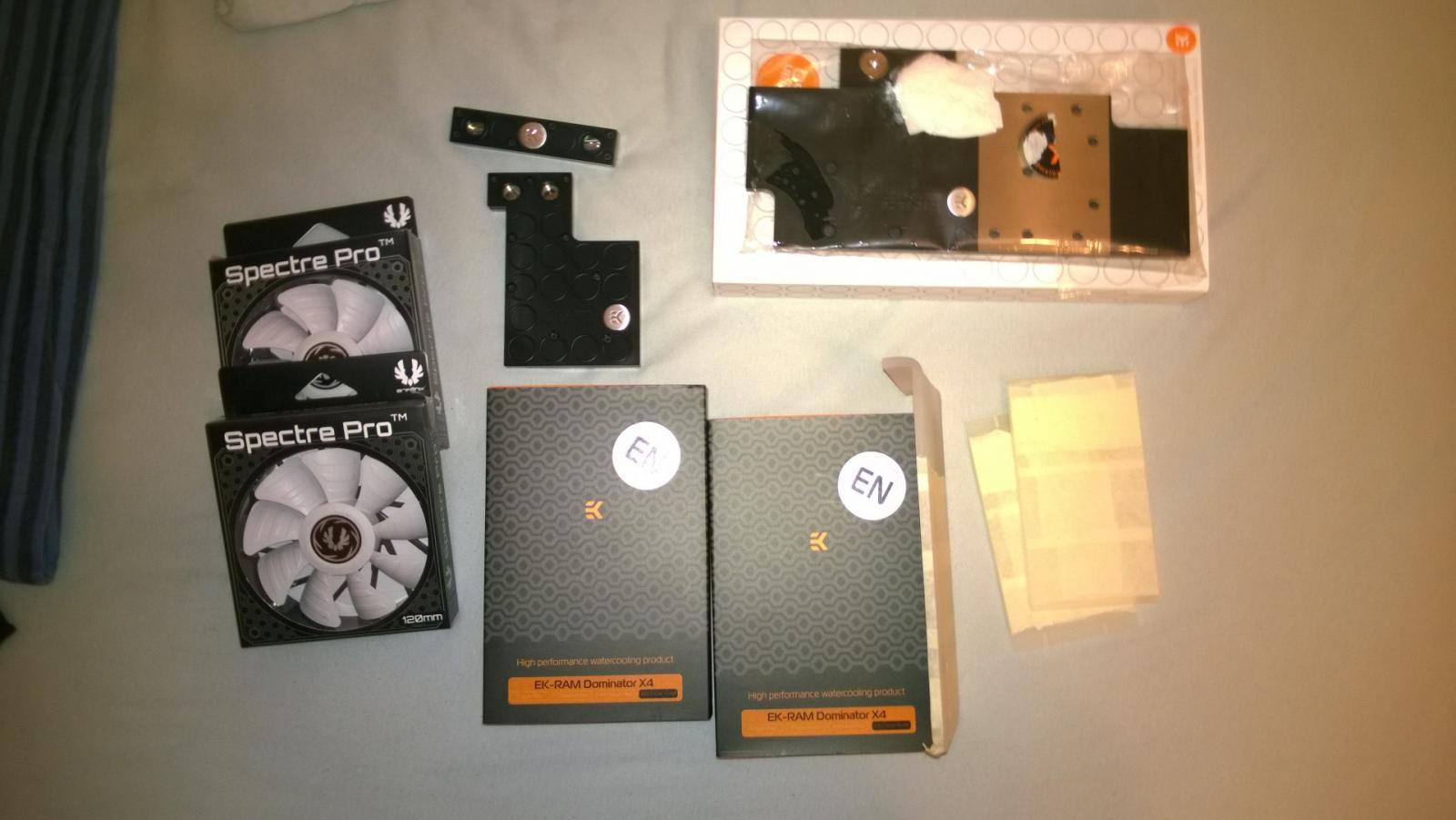

• 2. EK FC 290X Acetal (& Backplate) - angekommen :)
• EK Wakü für den RAM (die Teile für die Speicherriegel, hab ja keine Dominator)
• Unten umbauen (momentan 16/10er, zu unflexibel -> 13/10er)
• Dual Loop? 2. Loop dann für RAM, Mobo und die Aquaero Wakü kommt da dann auch mit dran. Wird dann unten mit 13/10er verschlaucht, Flüssigkeit wird Mayhems Pastel Red, Pumpe eine Phobya DC12-220? Bekommt einen 240er Radi bei den Lüftern am Top-Panel.
• Natürlich die Fittings selbst. EK HDC schwarz 12/10 -> 22x...
• 2 identische Röhren-AGBs, Höhe so 10-15cm, Durchmesser 50-60mm


Ideen die sich bisher durchsetzen konnten und geblieben sind:

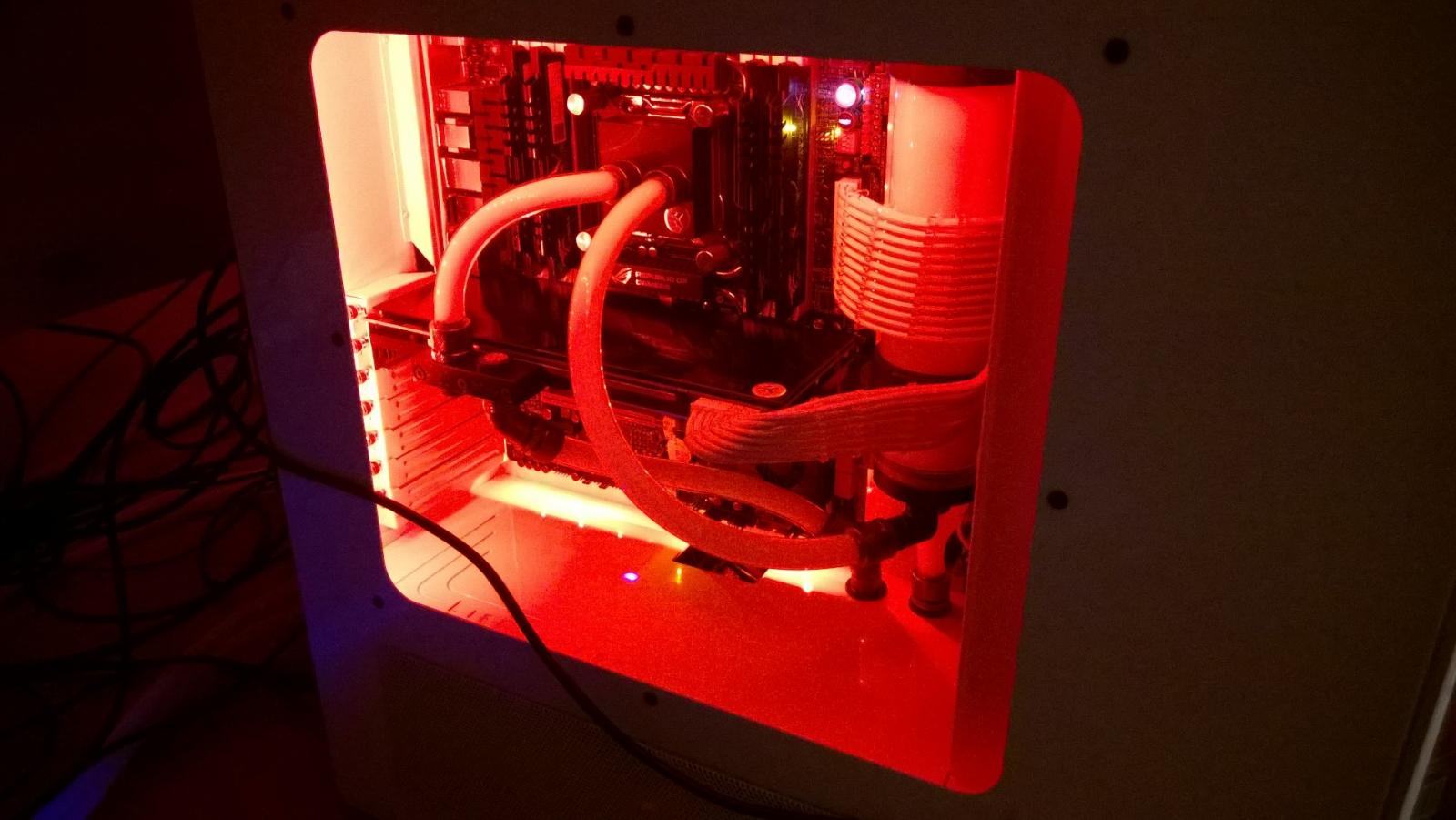

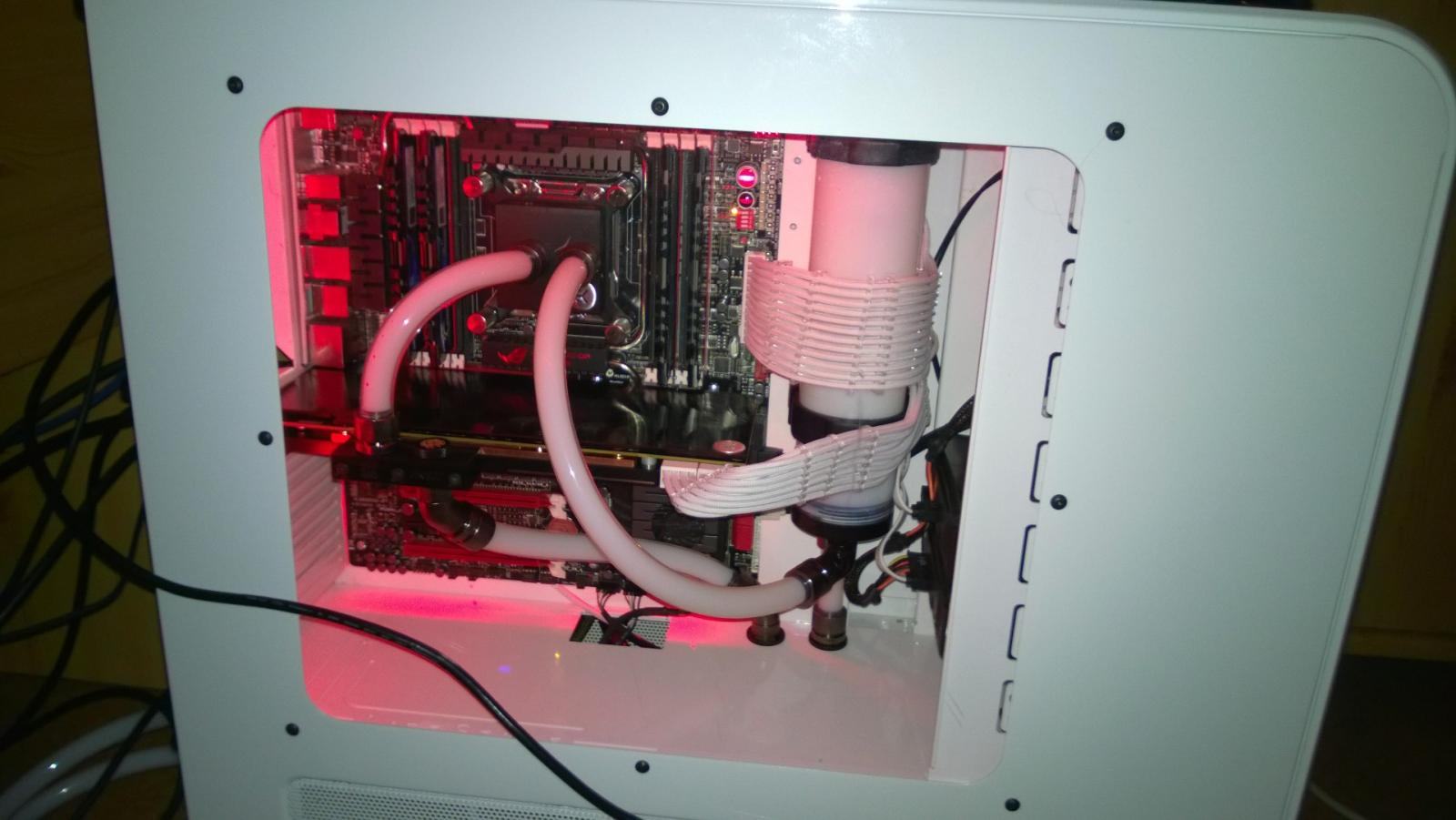

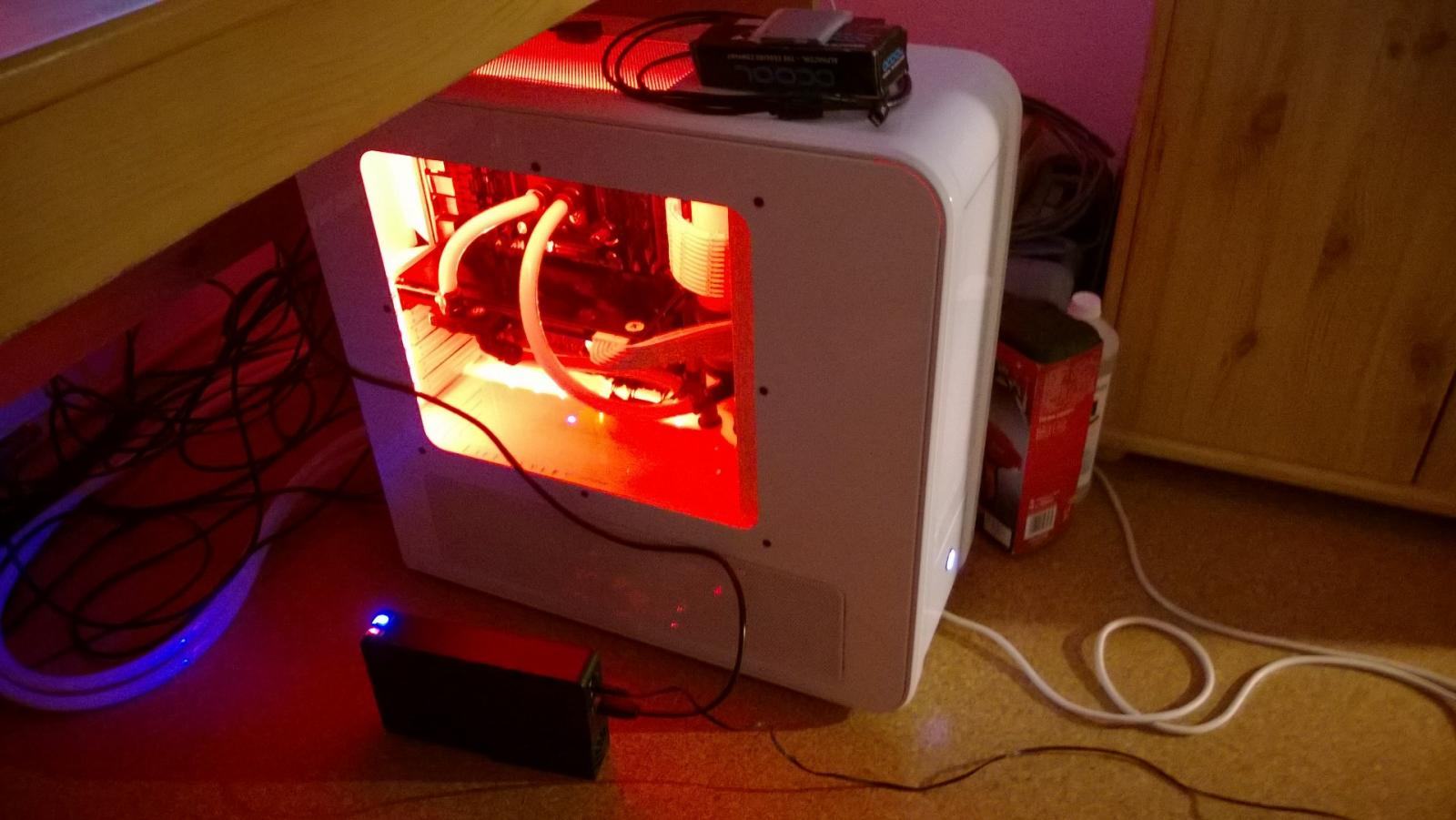

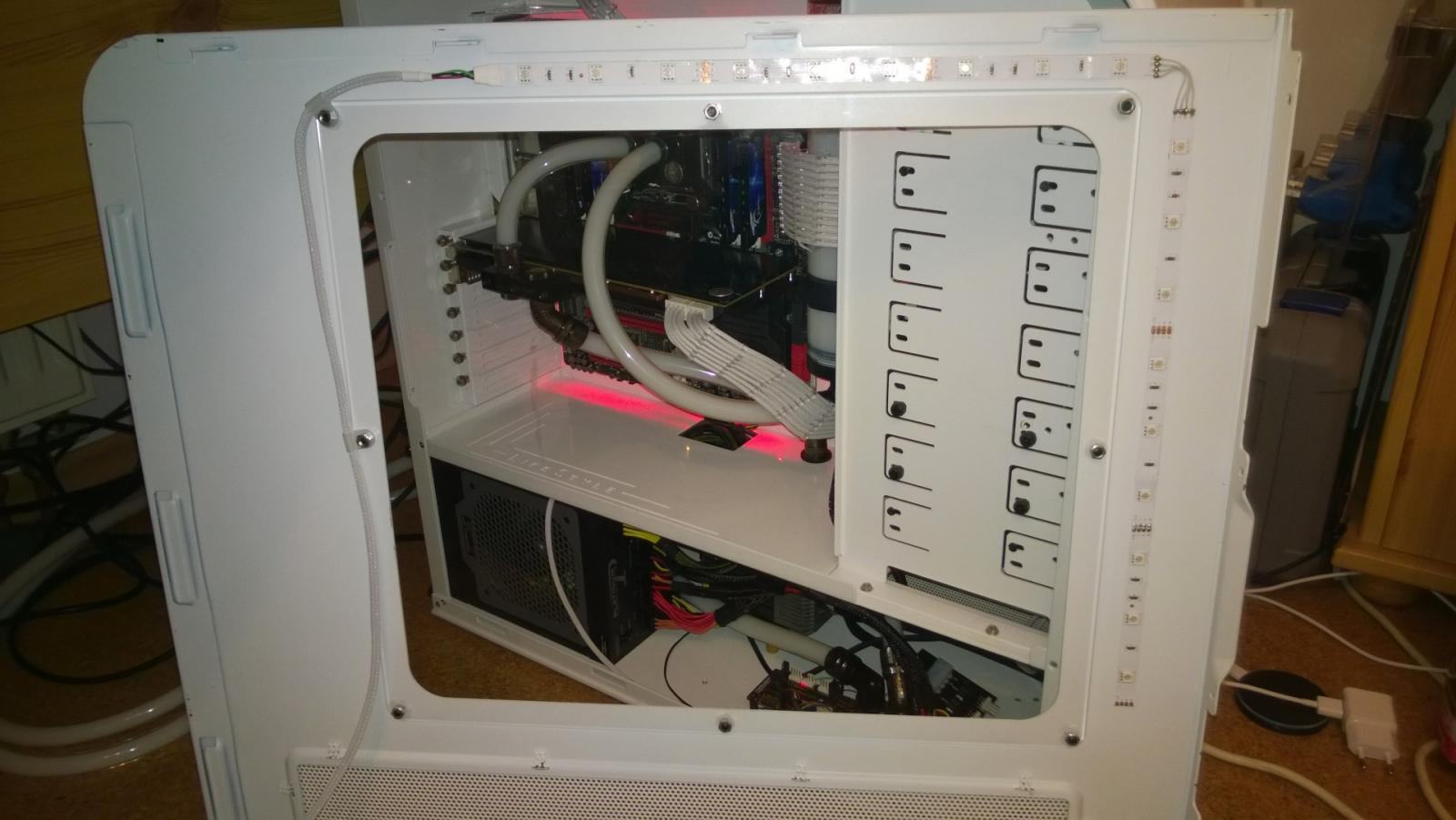

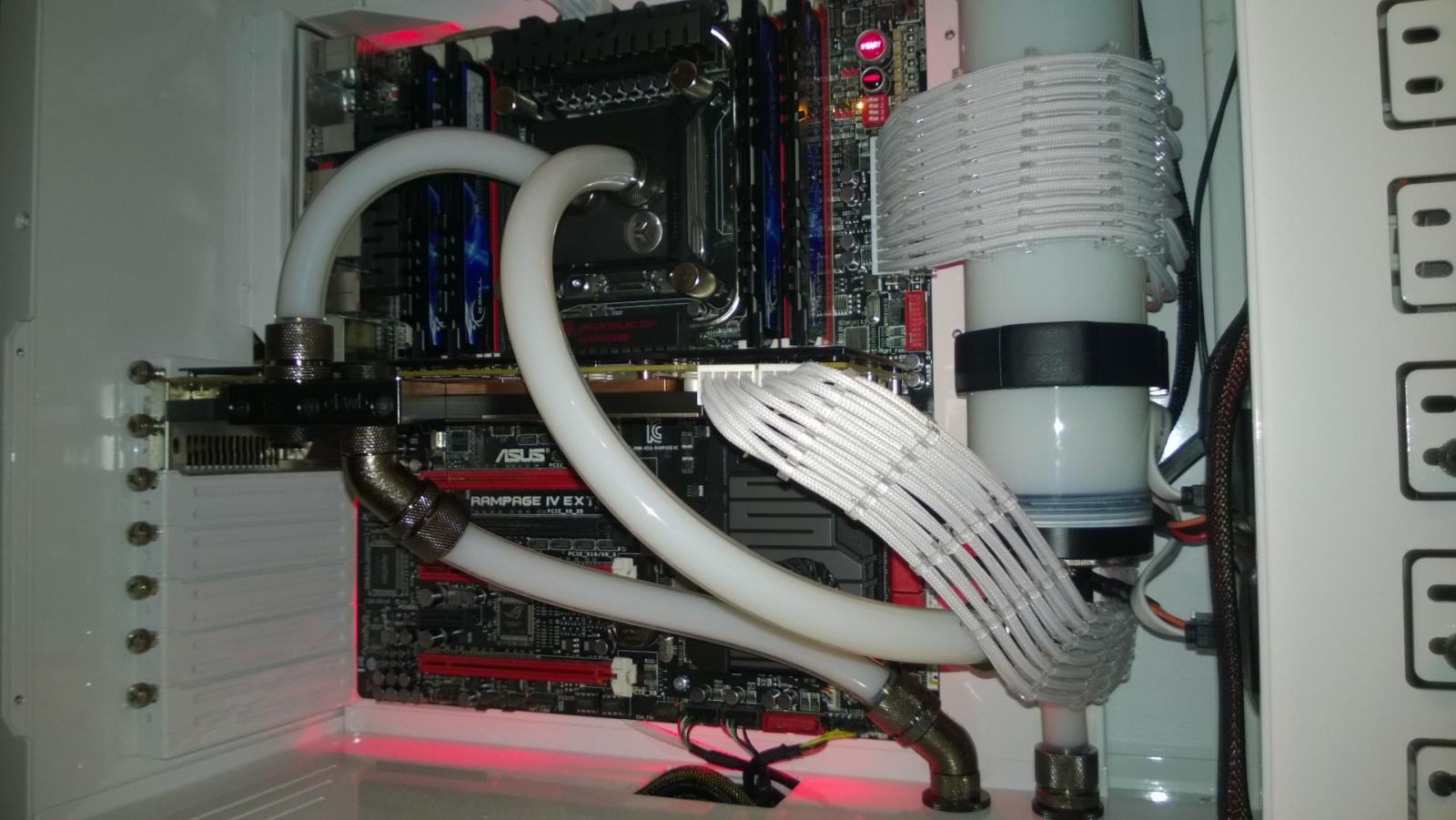

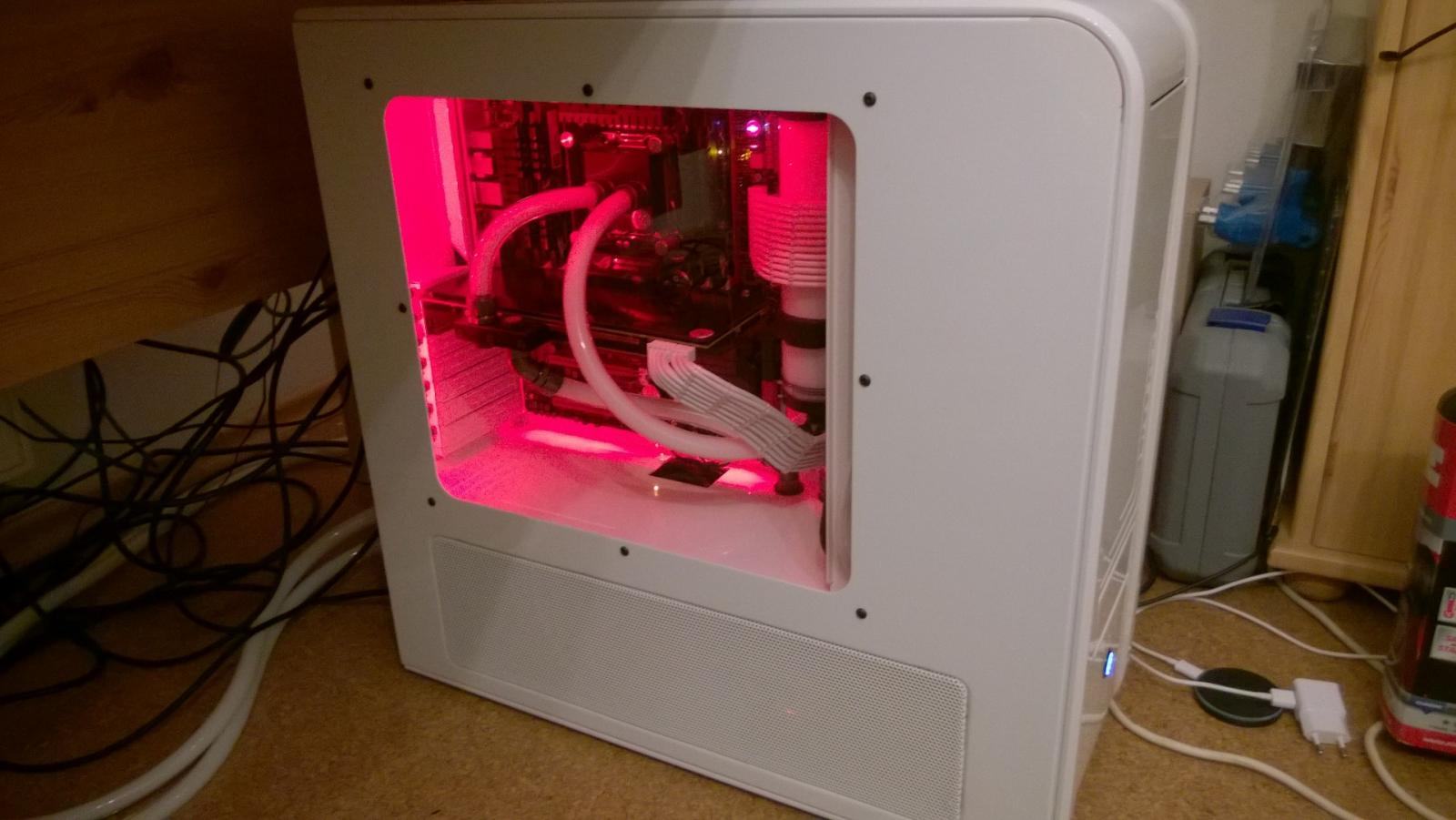

Das Mobo hat eine Hintergrundbeleuchtun bekommen (RGB-Strip) - gefällt mir noch nicht zu 100%, hab aber schon ne Idee... das hat aber erstmal Zeit ;)

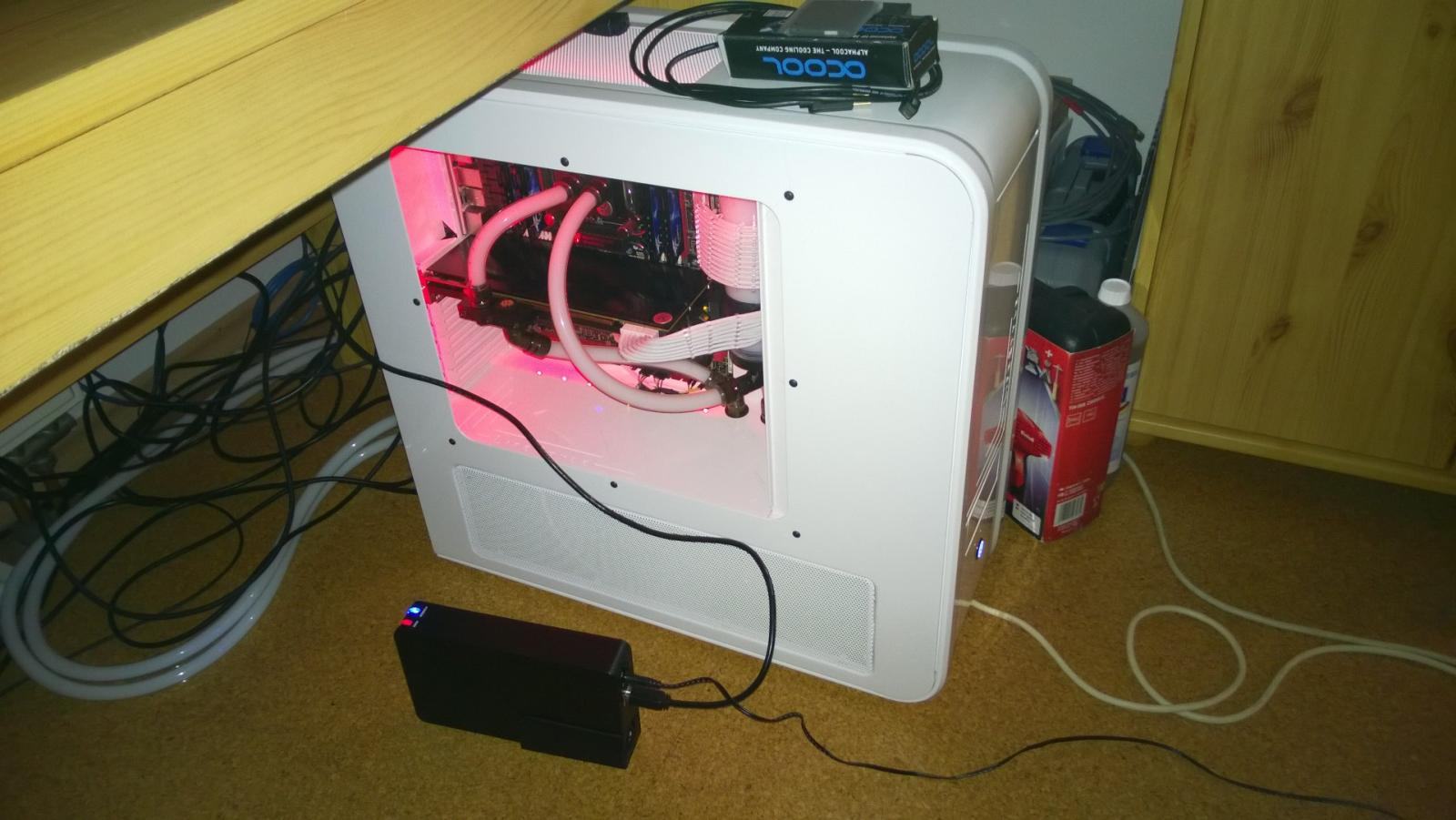

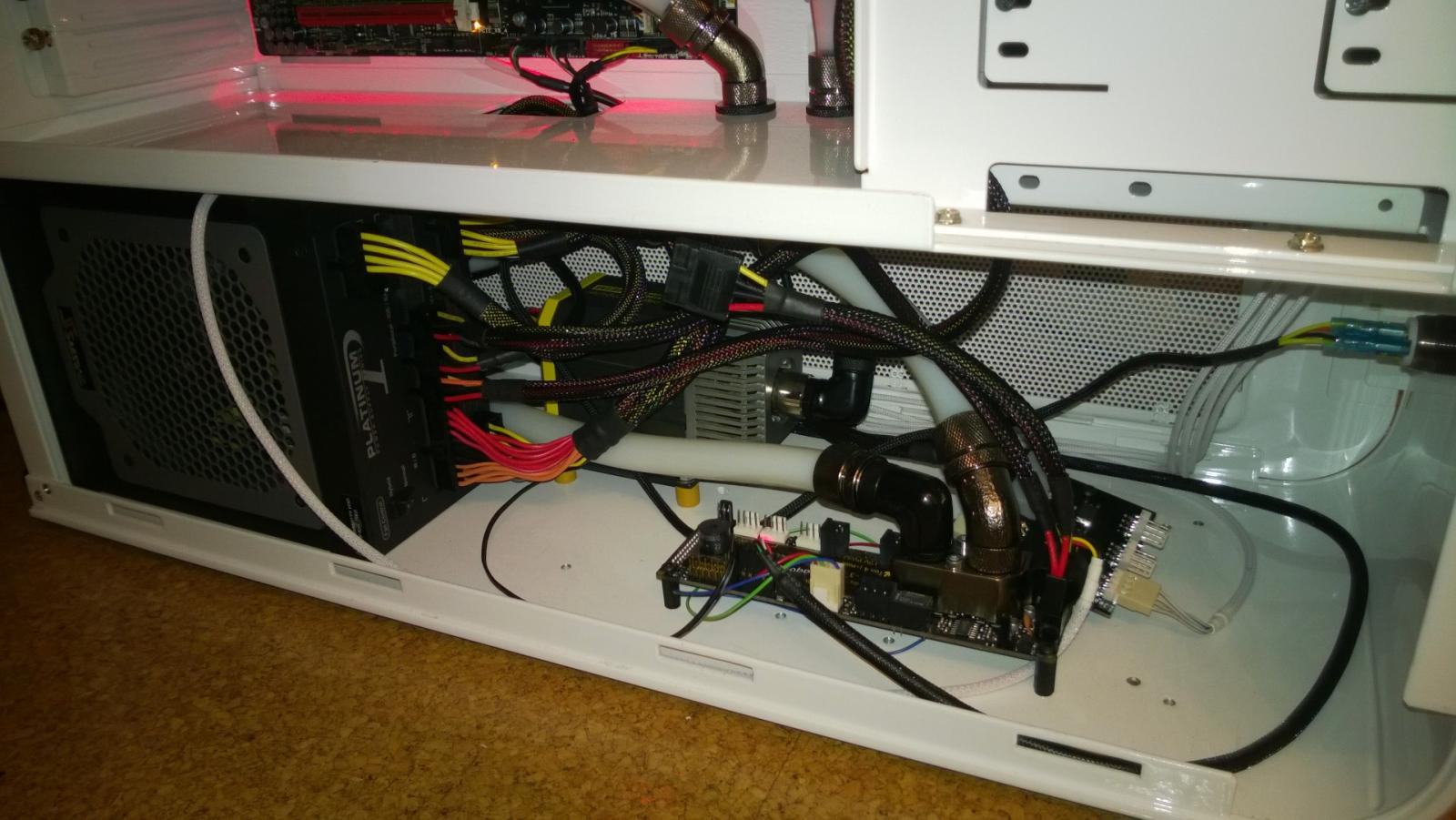

Wie ihr seht hab ich an der PSU-Plate 2 Schnellkupplungen (QD3) montiert, für den externen Radi. Die Stromversorgung der Lüfter am Radi erfolg mit dem XLR Kabel - ich find' die Lösung gut und vor allem ist's selten, wenn's das denn überhaupt schon gibt...

2x Bitfenix Spectre Pro 120mm in die Midplate einsetzen für nen leichten Airflow im Case - die Midplate wird gegen ein S-Light ausgetauscht...

2x Bitfenix Spectre Pro 120mm oben am Topcover (von unten)
• Lüfter-Radi-Top
Oder
• Radi-Lüfter-Top
Das ist der 1. Punkt wo ich gern eure Meinungen zu hätte.

Dann fliegen die Laufwerkshalterungen (5,25"; die HDD Halterungen hab ich nie erhalten, hat der Vorbesitzer wohl schon entsorgt..) so wie sie sind komplett raus. Dafür kommt bis etwa auf die halbe Höhe von oben weißes Plexi (6mm) (auf der Fensterseite) mit den HDDs und der Laufwerkshalterung dran (für das Laufwerk hab ich mir auch ne Befestigung ausgedacht, die ist auch schon fast fertig...).
Auf der Mobo-Tray Seite kommt ebenfalls statt Laufwerkshalterung eine Plexi Platte hin, ebenfalls mit den Halterungen für die Laufwerke, zusätzlich darunter die SSD; so dass man die Oberseite sehen kann.
Die Platte soll dann bis an's Mobo-Tray ran gehen.
Die 2 AGBs kommen voraussichtlich vorn an die Frontplate, zumindest einer davon. Da bin ich noch am Überlegen, hängt aber auch etwas davon ab, was es für AGBs werden...

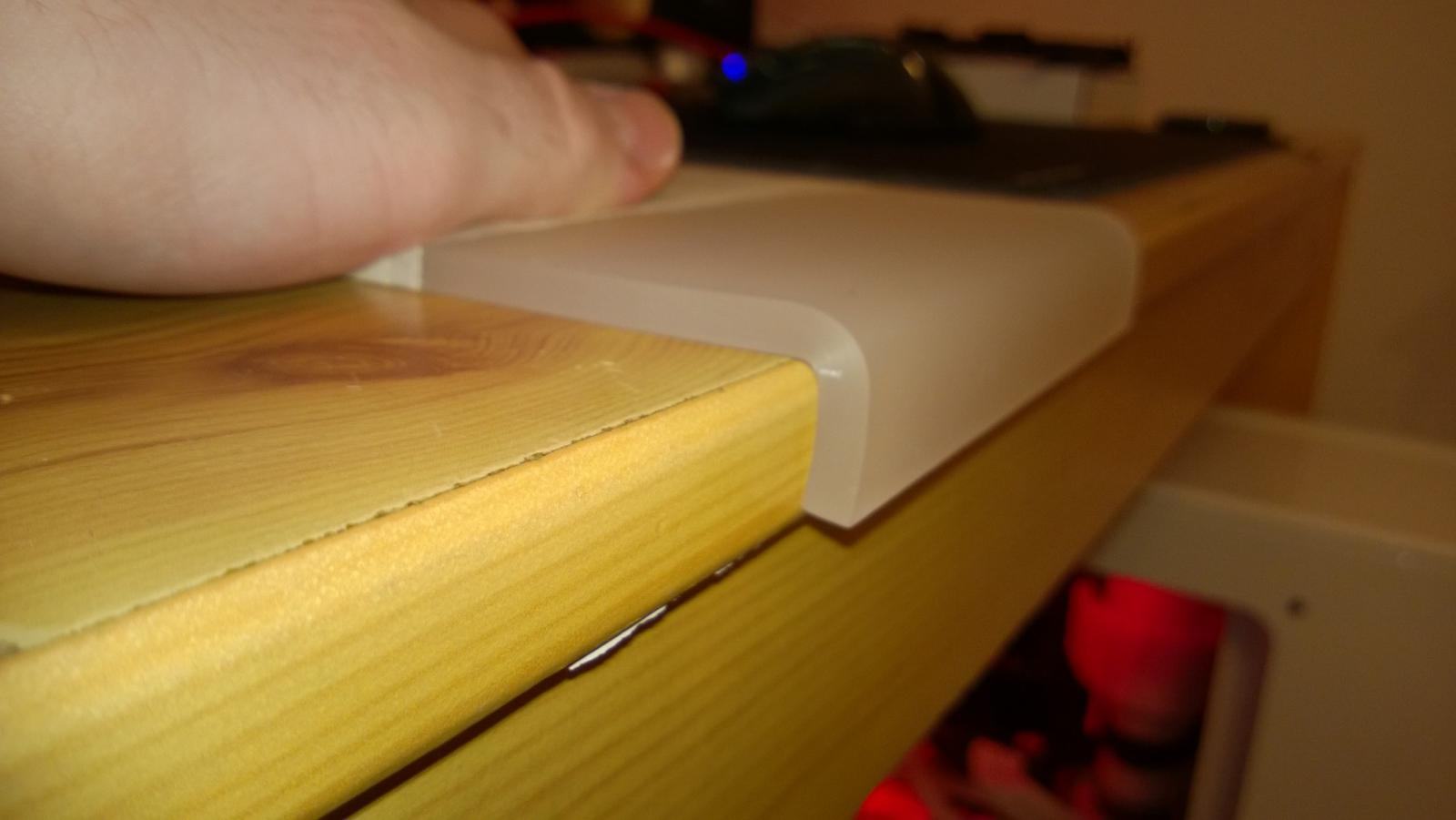

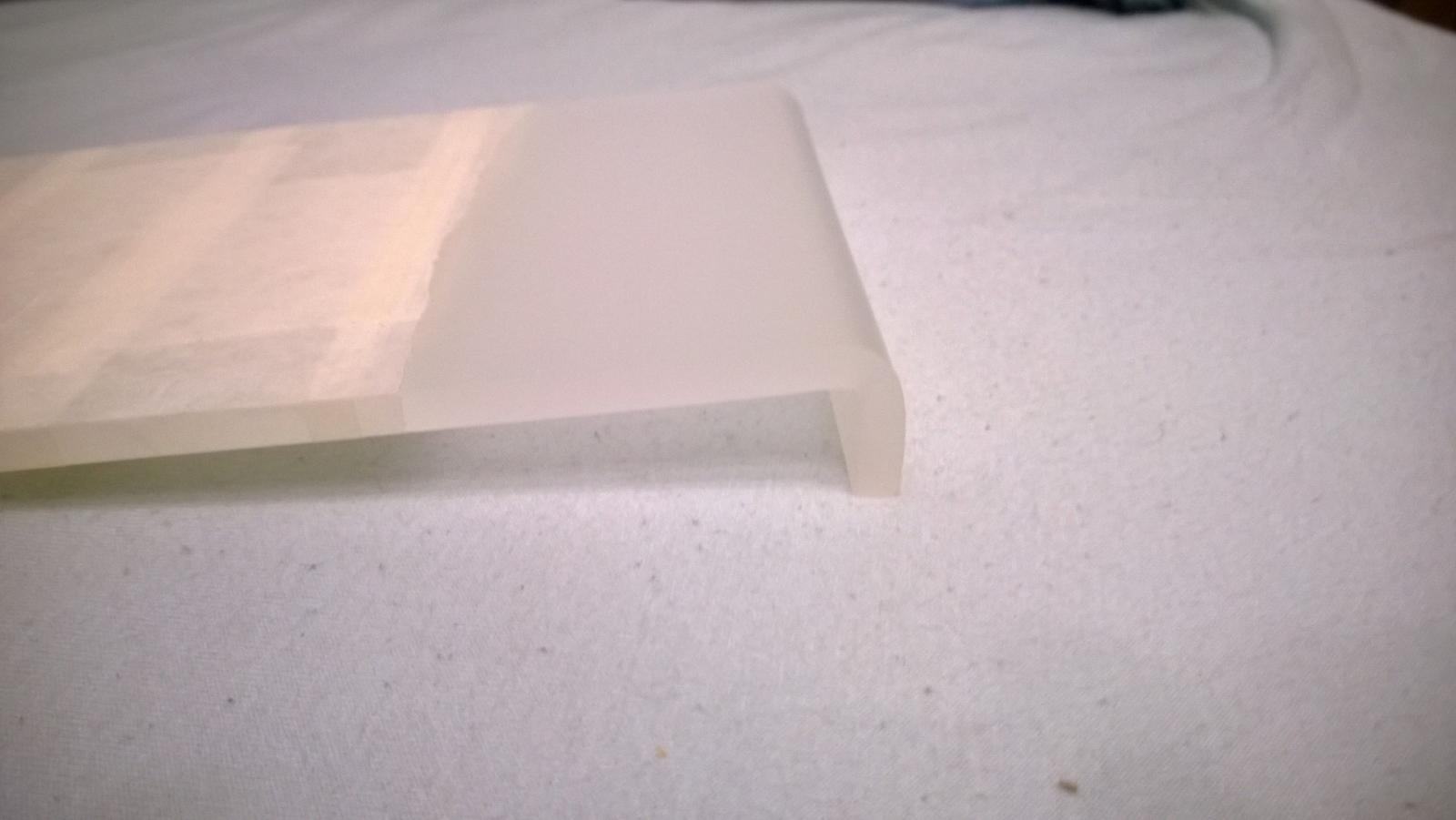

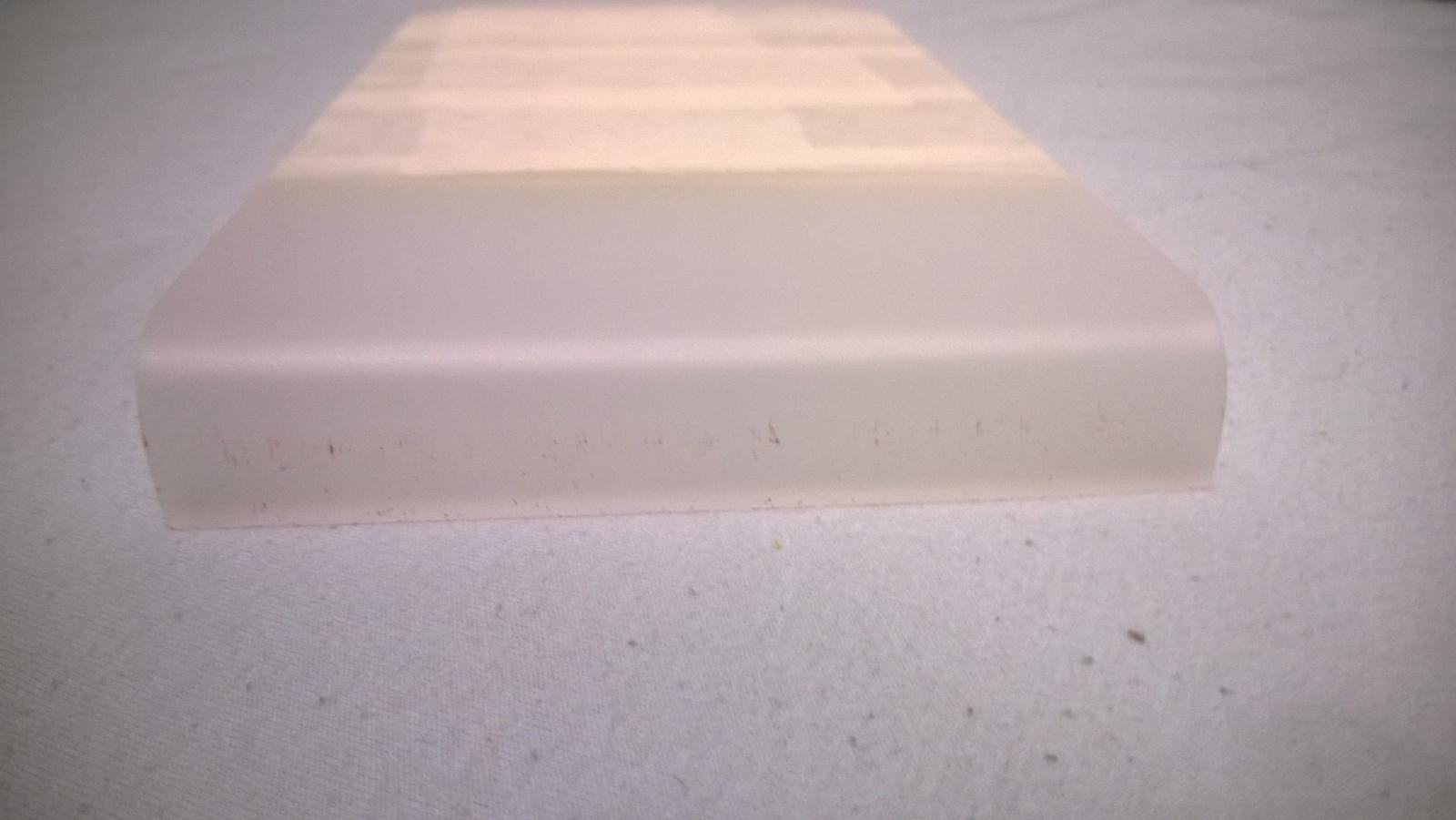

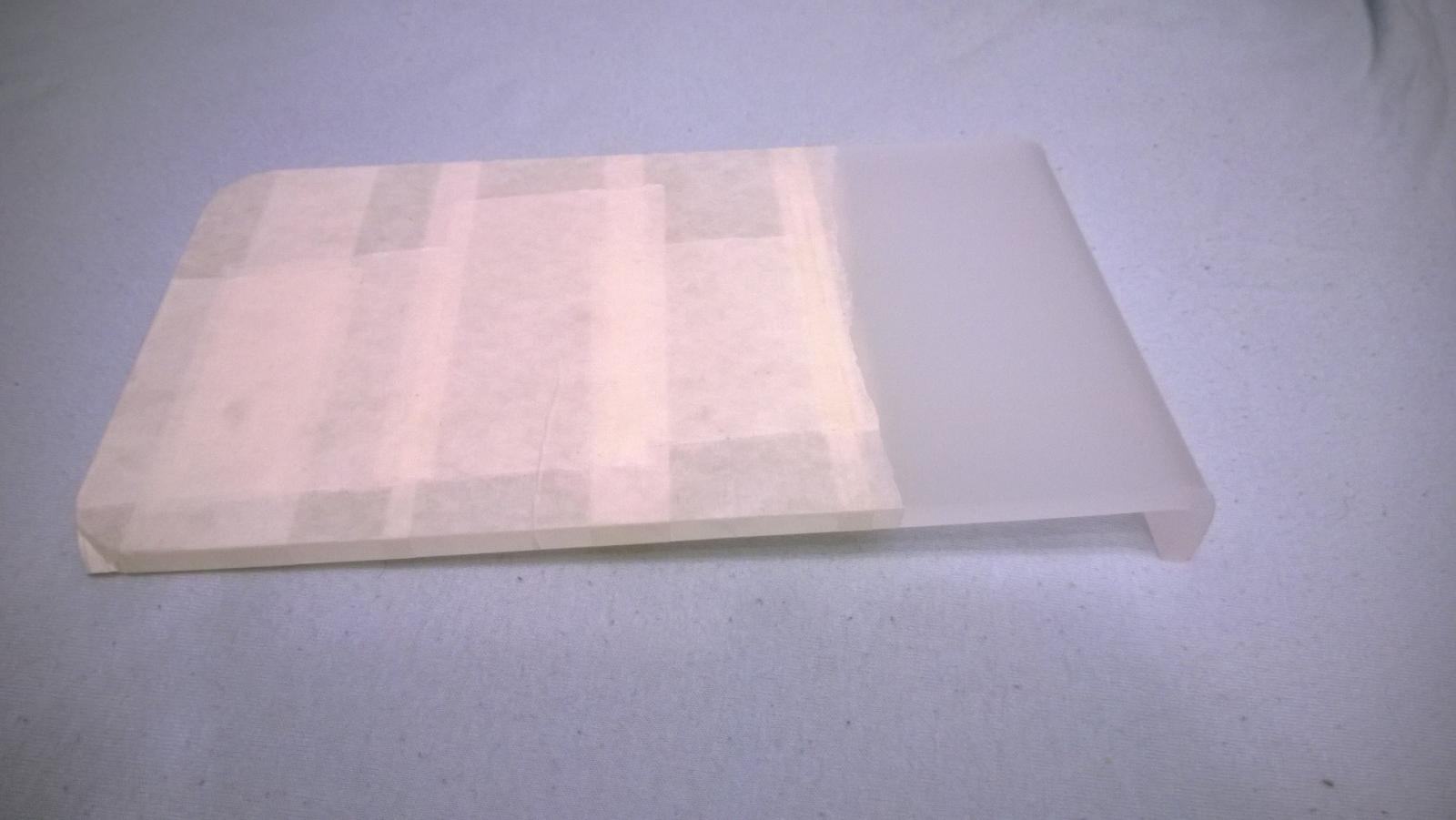

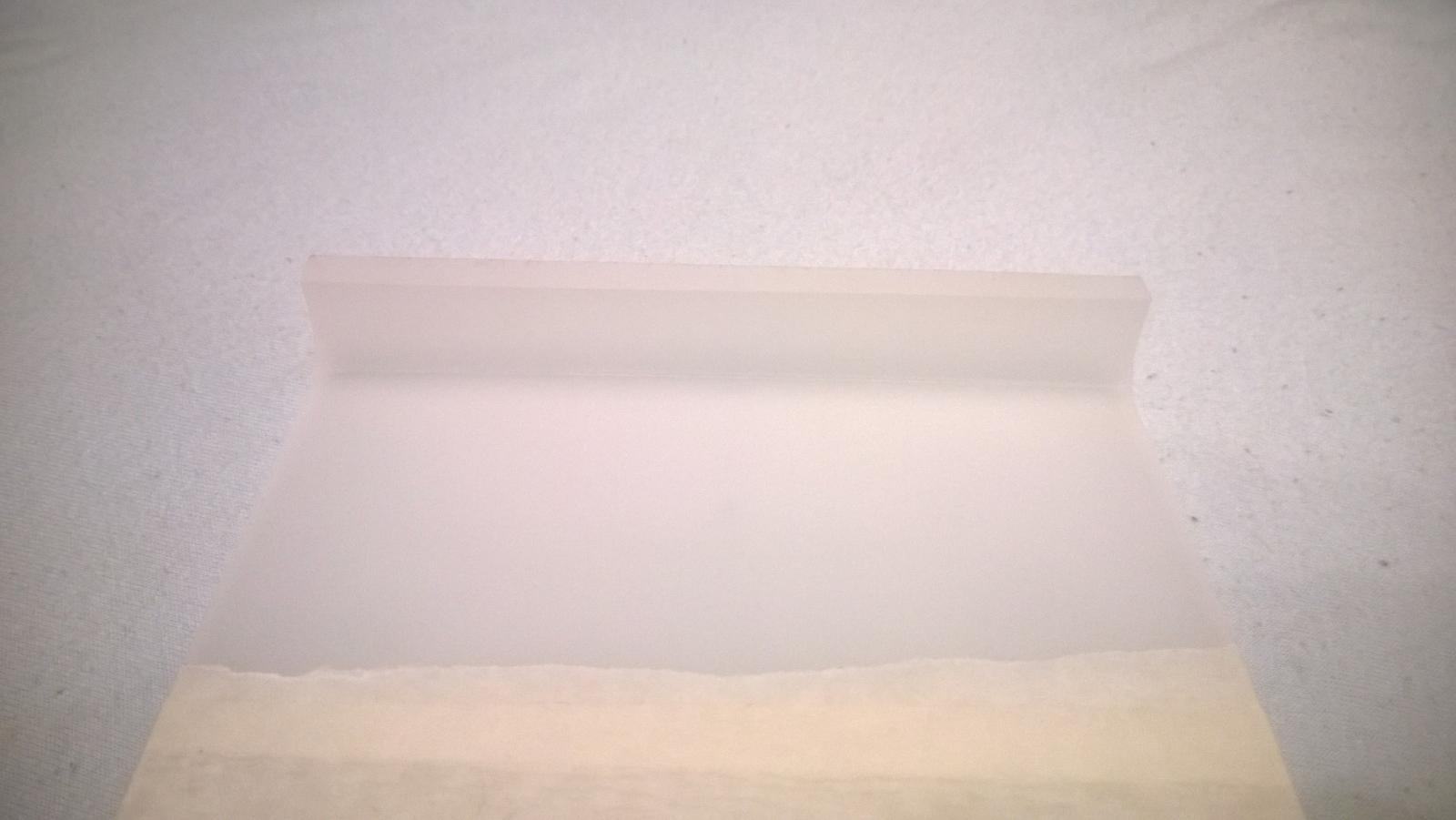

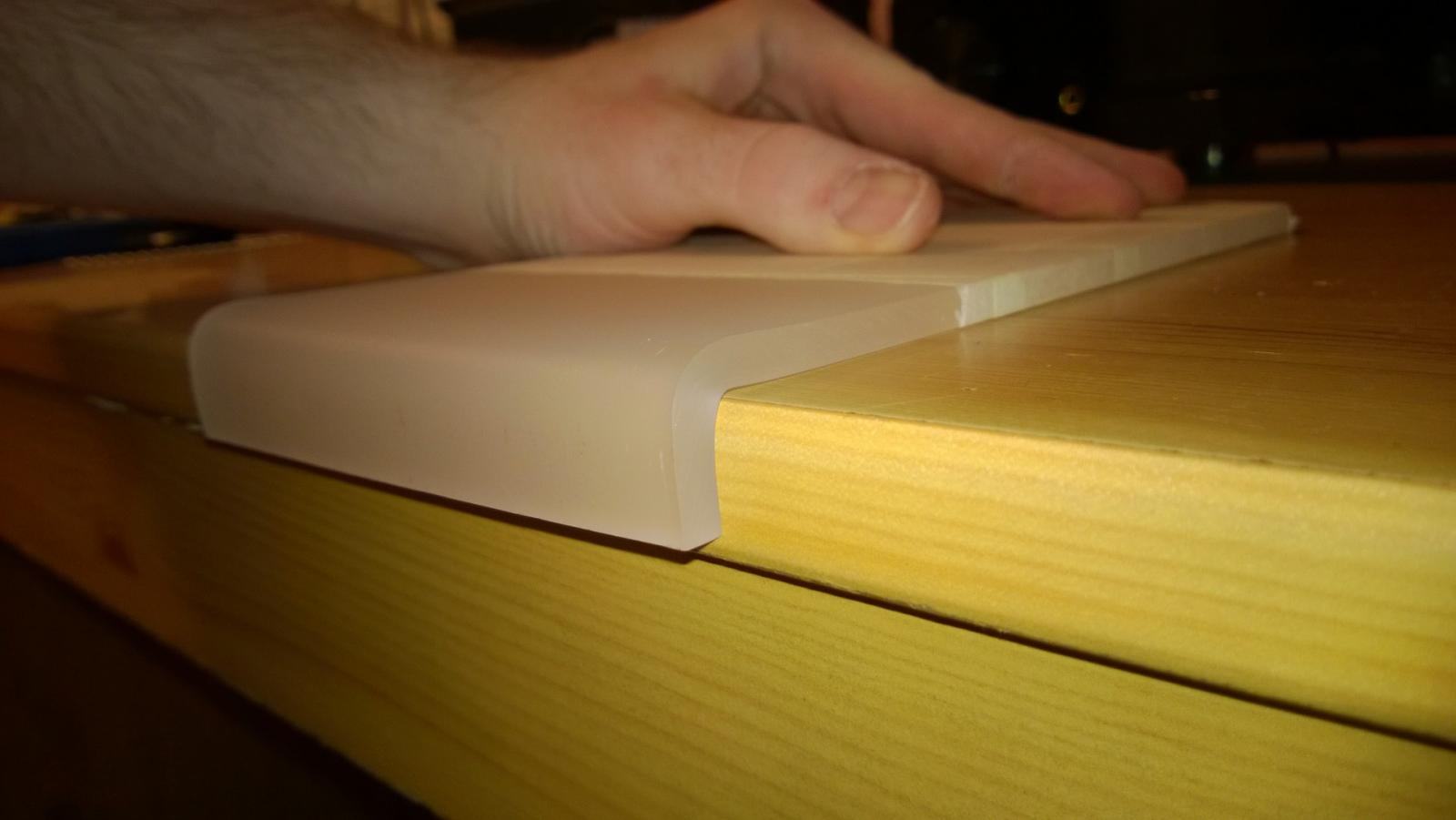

Die vordere Halterung ist auch schon fertig gebogen, ist nicht perfekt geworden, aber für den ersten Plexi-Biege-Versuch wie ich finde durchaus akzeptabel.

Oben bekommen BEIDE Loops 12/10er Plexi-Tubing!
Hab schon 10x 1m 12/10er Plexi-Tube von holzmaus hier, warte nurnoch auf viele weitere Teile, die meinen Geldbeutel leider etwas arg strapazieren...

Soweit erstmal, leider etwas unübersichtlich geworden, glaub ich...
Wenn Fragen sind, einfach fragen, entweder hier im Thread, per PN oder per E-Mail an dshpb@outlook.com ;)
Freue mich auf hoffentlich viele Tipps, Ratschläge, Hilfe und ggf. auch Kritik, sowie über jedes Abo :)

Grüße
DSHPB / Philipp


Anhänge

  • IMG_20141103_224141.jpg
    196,3 KB · Aufrufe: 156
  • IMG_20141103_224138.jpg
    189,3 KB · Aufrufe: 143
  • IMG_20141117_204545.jpg
    146,1 KB · Aufrufe: 178
  • IMG_20141117_204548.jpg
    157,5 KB · Aufrufe: 147
  • IMG_20141117_204608.jpg
    137,8 KB · Aufrufe: 151
  • WP_20140815_003.jpg
    104,6 KB · Aufrufe: 165
  • WP_20140815_006.jpg
    84,6 KB · Aufrufe: 152
  • WP_20150116_001.jpg
    113,6 KB · Aufrufe: 147
  • WP_20150116_003.jpg
    108,4 KB · Aufrufe: 151
  • WP_20150116_004.jpg
    133,9 KB · Aufrufe: 154
  • WP_20150116_005.jpg
    120,5 KB · Aufrufe: 134
  • WP_20150128_001.jpg
    78,5 KB · Aufrufe: 130
  • WP_20150128_002.jpg
    70,8 KB · Aufrufe: 128
  • WP_20150128_003.jpg
    69,5 KB · Aufrufe: 122
  • WP_20150128_004.jpg
    66,6 KB · Aufrufe: 121
  • WP_20150128_005.jpg
    67,2 KB · Aufrufe: 126
  • WP_20150128_006.jpg
    67,7 KB · Aufrufe: 130
  • WP_20150201_009.jpg
    105,2 KB · Aufrufe: 135
  • WP_20150201_011.jpg
    98,5 KB · Aufrufe: 177
  • WP_20150201_012.jpg
    117 KB · Aufrufe: 163
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
So ist's :)
Also schön dranbleiben..

Die 1.wird demnächst ausgebaut und hftl. gegen das derzeitige, ätzende Spulenfiepen "geimpft"..
Mal sehn wann ich ermutigt genug bin für den Umbau und auch genug Zeit dafür hab^^

Gruß

Zuletzt bearbeitet:
Hab noch bissl was vor mit dem Case...

Weiß jemand ob man Alu & Stahl mattweiß lackieren kann?^^
Das weiß ist ja schon schick so, aber matt wär's denk ich noch besser..
Und was kost' lackieren so für ein komplettes Case..?

Hoffe kriege in den nächsten Tagen paar Mails, hab mal paar Firmen angeschrieben... Gibt also demnächst paar (kleine) Updates..
Vllt komm ich heut Abend dazu die 2. weiße Acrylplatte zu biegen, die für die Mobo-Tray-Seite.. :)
Und das Gewindeschneiderset das ich mir bestellt hab wird auch heut Abend ausgepackt, außer es kommt was Ungeplantes dazwischen ;)

Gruß
Philipp

Sicher kann man das lackieren.
Wird so 60€ aufwärts kosten oder du machst die vorarbeit.

Kommt dann ja drauf an was "Vorarbeit" genau ist, aber dass mattweiß geht, ist ja schonmal gut^^

Hat aber eh noch "etwas" Zeit, erstmal muss diverses Anderes erledigt werden ;)

Achsooo - das ist machbar ;)
Danke dir schonmal; und schön dranbleiben :d

Gruß


Juheyy^^

Freu mich :) So langsam wird's ja was mit "Verfolgern" ;)

Heut Abend ist erstmal Zimmer aufräumen angesagt, kann mich da kaum noch bewegen (leicht übertrieben, ja, aber nur leicht...), wenn ich damit fertig bin bzw. mich wieder bewegen kann dann wird das Plexi gebogen :)

Muss noch ne geeignete Kante dafür finden, das Holz was ich letztes mal genommen hab hat sich "leicht" verfärbt bzw. der Lack und Umleimer darauf :d

Ihr hört von mir :)

Macht mal voll hier, bitte ;)

Aufräumen hat deutlich länger gedauert als erwartet...
Außerdem hab ich erst später angefangen, weil meine Mum men Autounfall hatte und erstmal Redestunde angesagt war..

Hoffe geht hier zeitnah weiter, kann leider nix versprechen. Aber finde mich in meinem Zimmer nun schon wieder zurecht :d

Gruß

Muss mal sehen wann es hier weiter geht, RL und so^^

Ihr hört auf jeden Fall von mir :)

Bringe die Tage mal in Erfahrung (wenn ich die 2. 290 umbaue, liegt alles zum Umbau bereit, brauch nur Zeit dafür) ob man die Spulen der 290 Ref. mit Harz modifizieren kann um Spulenfiepen zu mindern...
Die aktuell Verbaute hat solches, bei der 2. weiß ich es noch nicht. Und mit Ref Kühler hört man das eh nicht :d

Grüße

Ach ja; Sleeving.
Gesleeved wird mit Paracord, entweder "Grey Scale" oder "Lifeguard"

Was meint ihr?
Ich denk Lifeguard ist gut, aber das Grey Scale würde auch gut passen...

Hab gerade die 2. Graka auf Wakü umgebaut und Bilder von den Spulen geschossen - bei der verbauten Graka hab ich ja Probleme mit Spulenfiepen.. "Impfzeug" liegt bereit, bissl Werkzeug fehlt noch, kann ich mir von der Arbeit für nen Abend mitnehmen.. Aber brauch ich auch Zeit für.

Gibt hier demnächst aber wieder Bilder ;)

Grüße

Und läuft sie gut meine zweite 290:)?

Hey Daniel ;)

Noch ist sie nicht verbaut, hab den mGPU Verbinder noch nicht und auch nich genug Zeit momentan.. vllt wird die morgen mal eingebaut, weiß ich noch nicht.
Aber das Plexi für die Mobo Seite will ich morgen biegen...

Grüße

Danke für das Lob :hail:
Hoffe beim nächsten Gehalt passt zumindest ein Teil der EK Bestellung rein, dann kann ich das CF schonmal satteln...

Wenn ihr Ideen oder so habt her damit^^

Daniel, du weißt übrigens (schon wieder) mehr als der Rest.. Also noch nich alles verraten, bitte ;)

Grüße

Hey Leute, kleines Update:

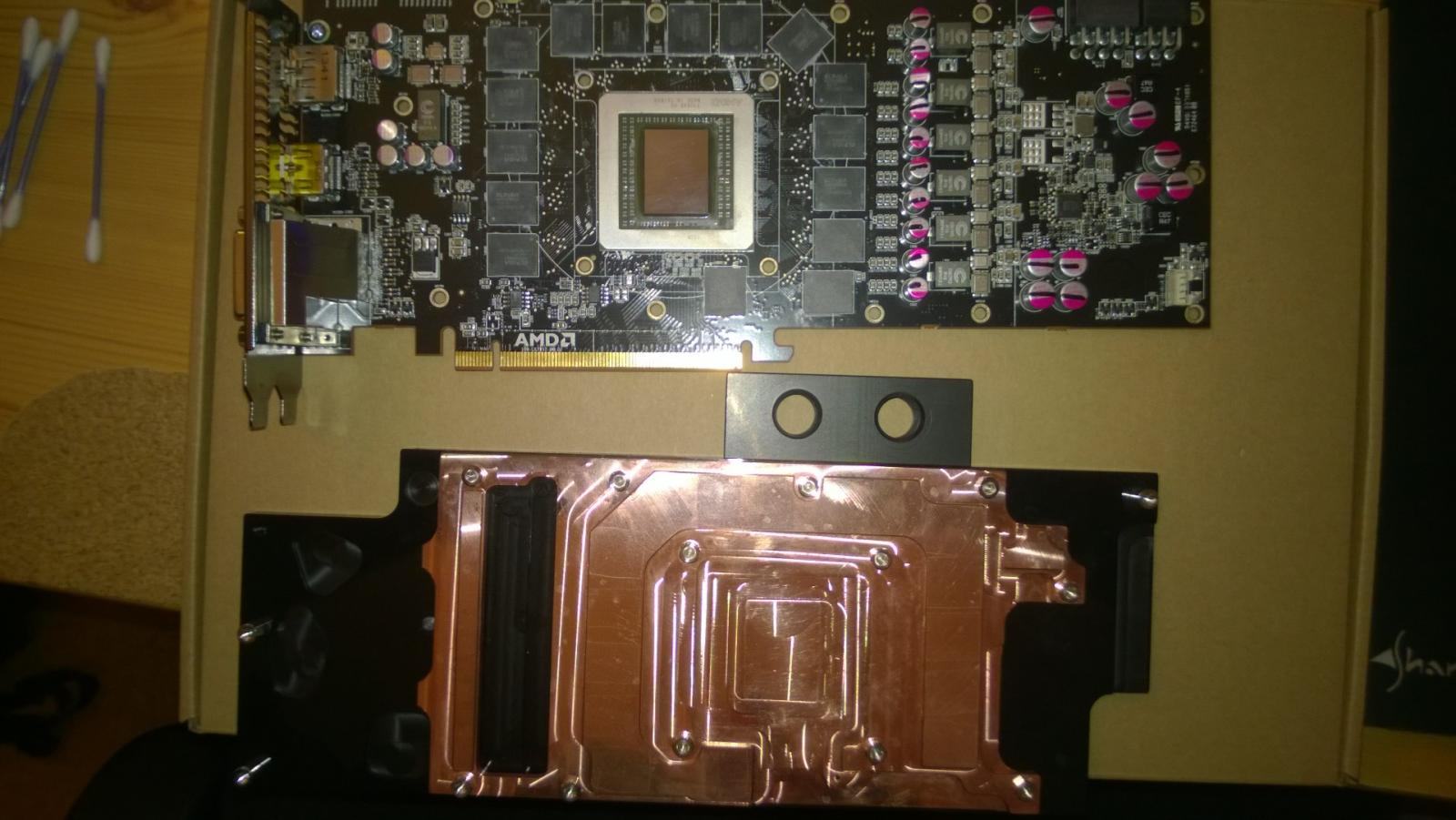

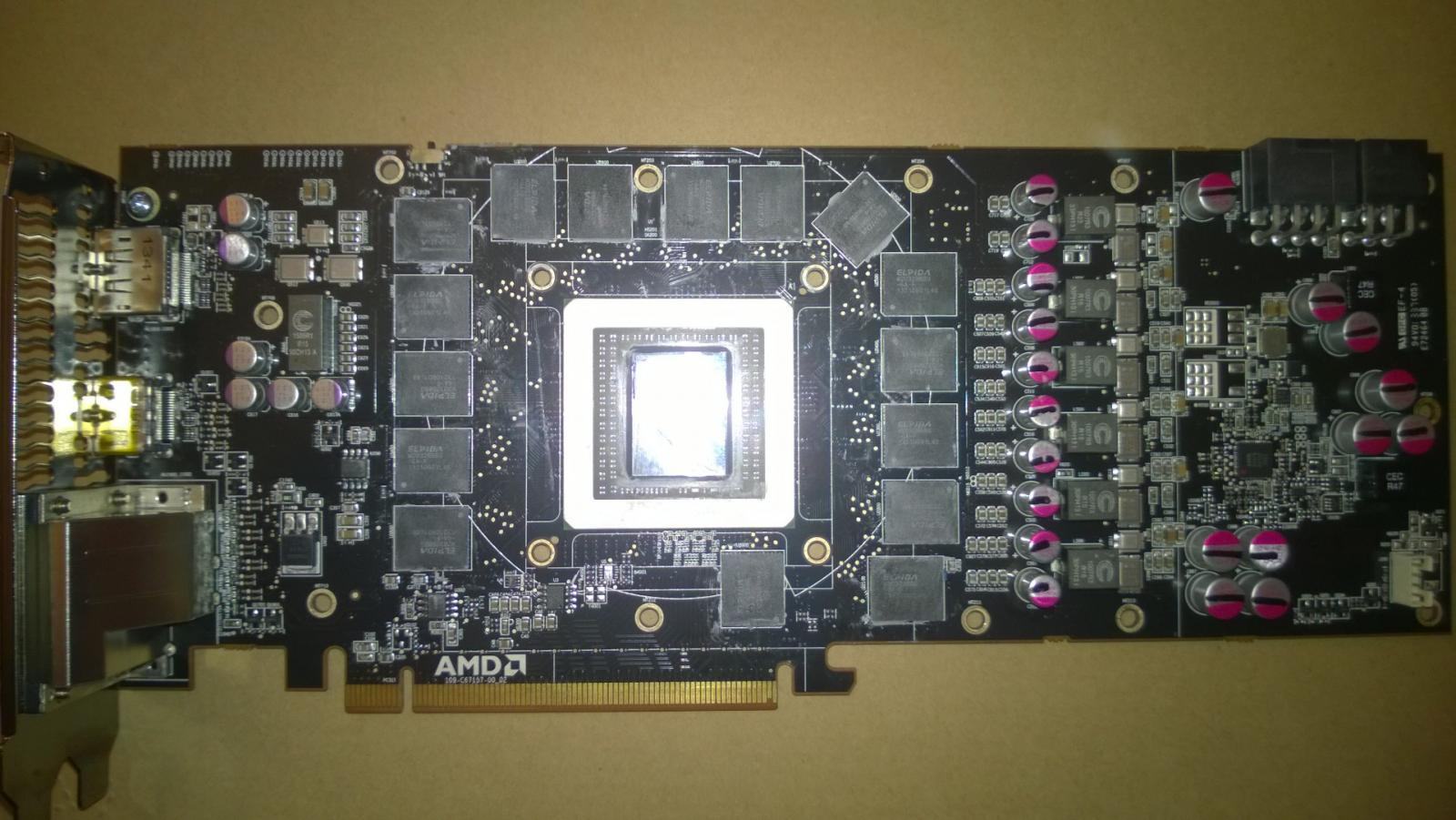

Gestern Abend noch die Graka umgebaut... Ref.-Kühler ab und erstmal gesäubert...

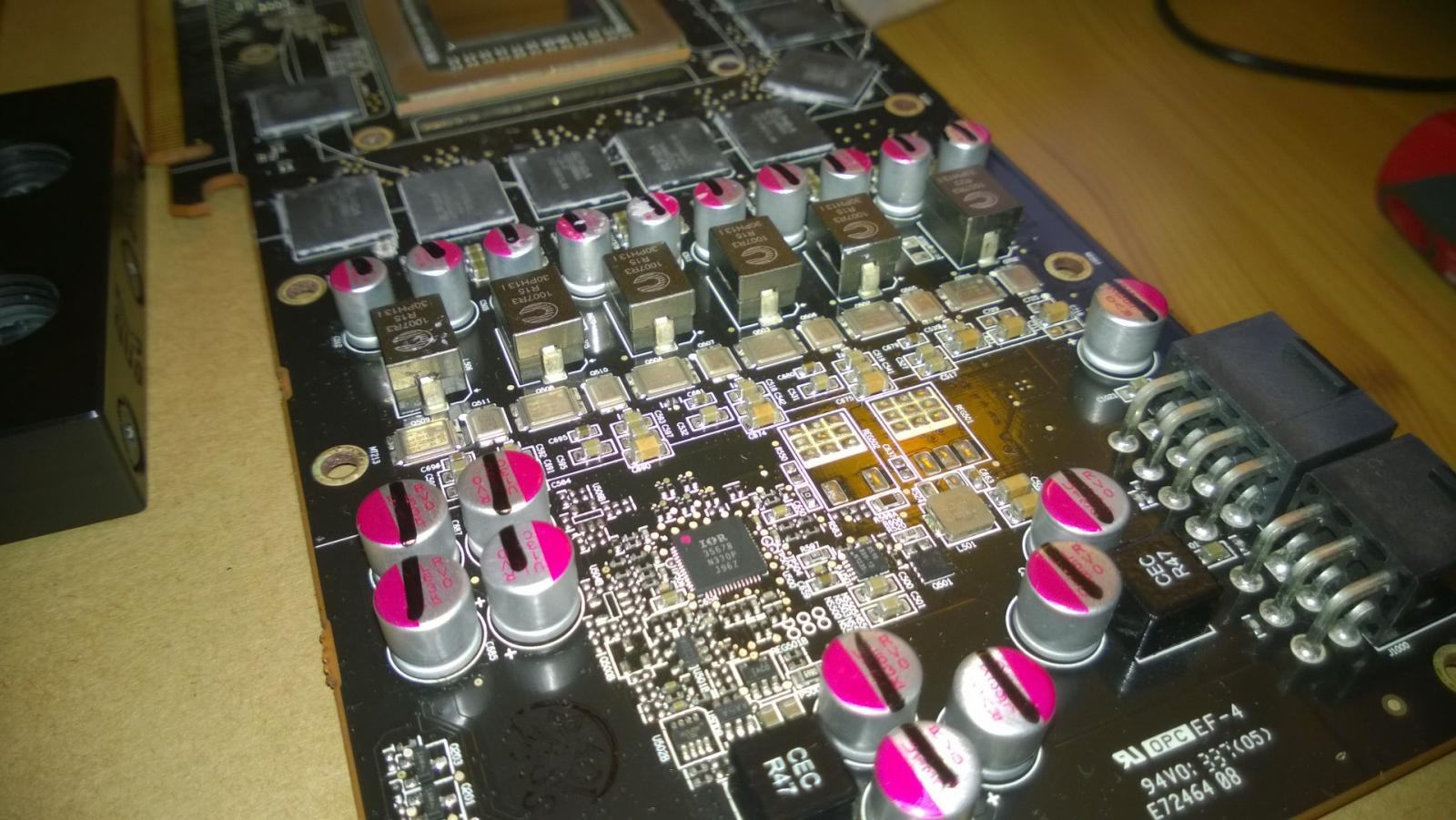

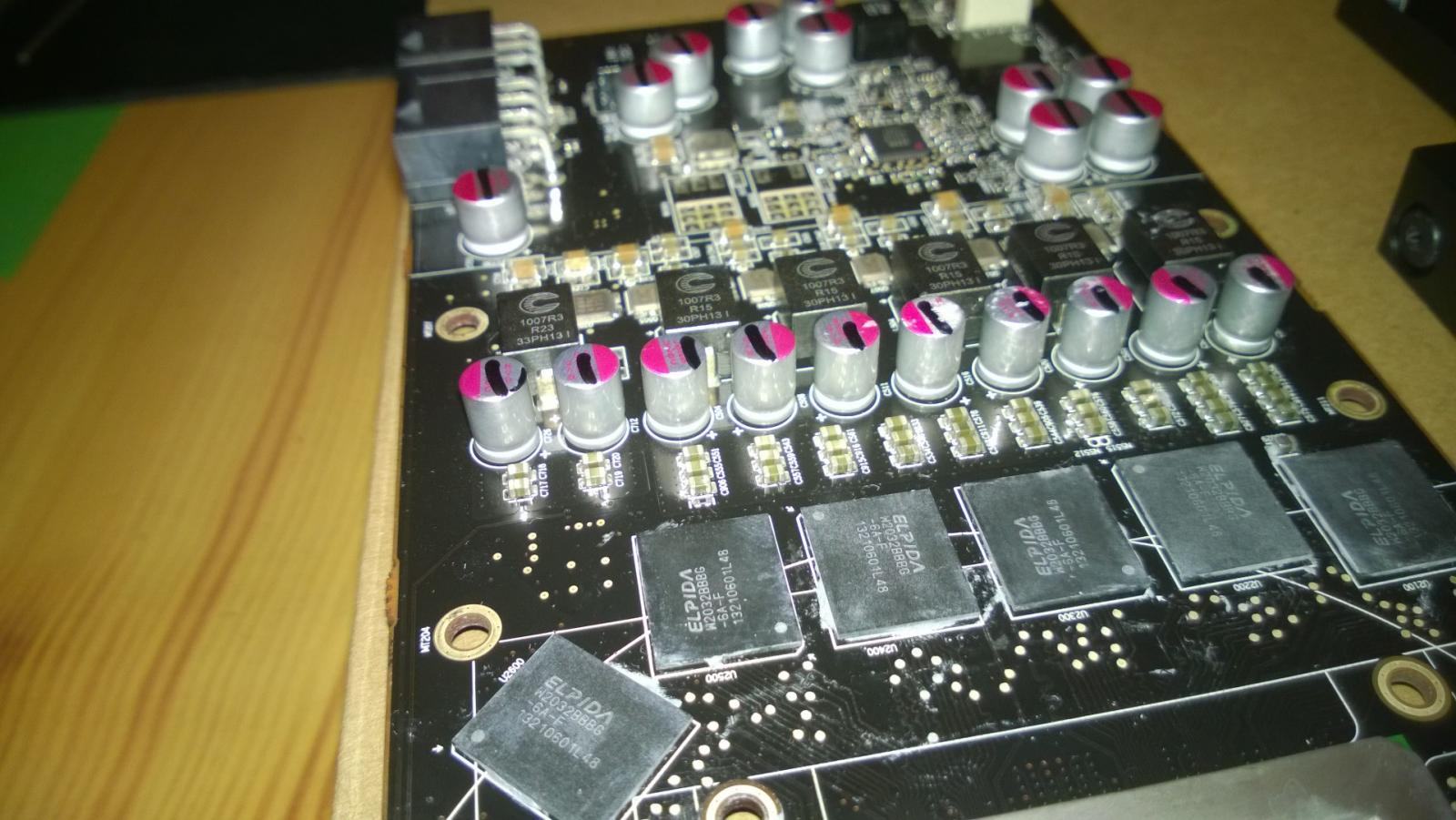

Dann die Spulen angeschaut und Fotos gemacht, damit ich weiß ob das mit der anderen möglich ist, ich meine die hat die selben Spulen, bin mir aber grad ehrlich gesagt nicht ganz sicher... Werd's ja demnächst sehen^^

Dann den EK Kühler vorbereitet und anschließend montiert.

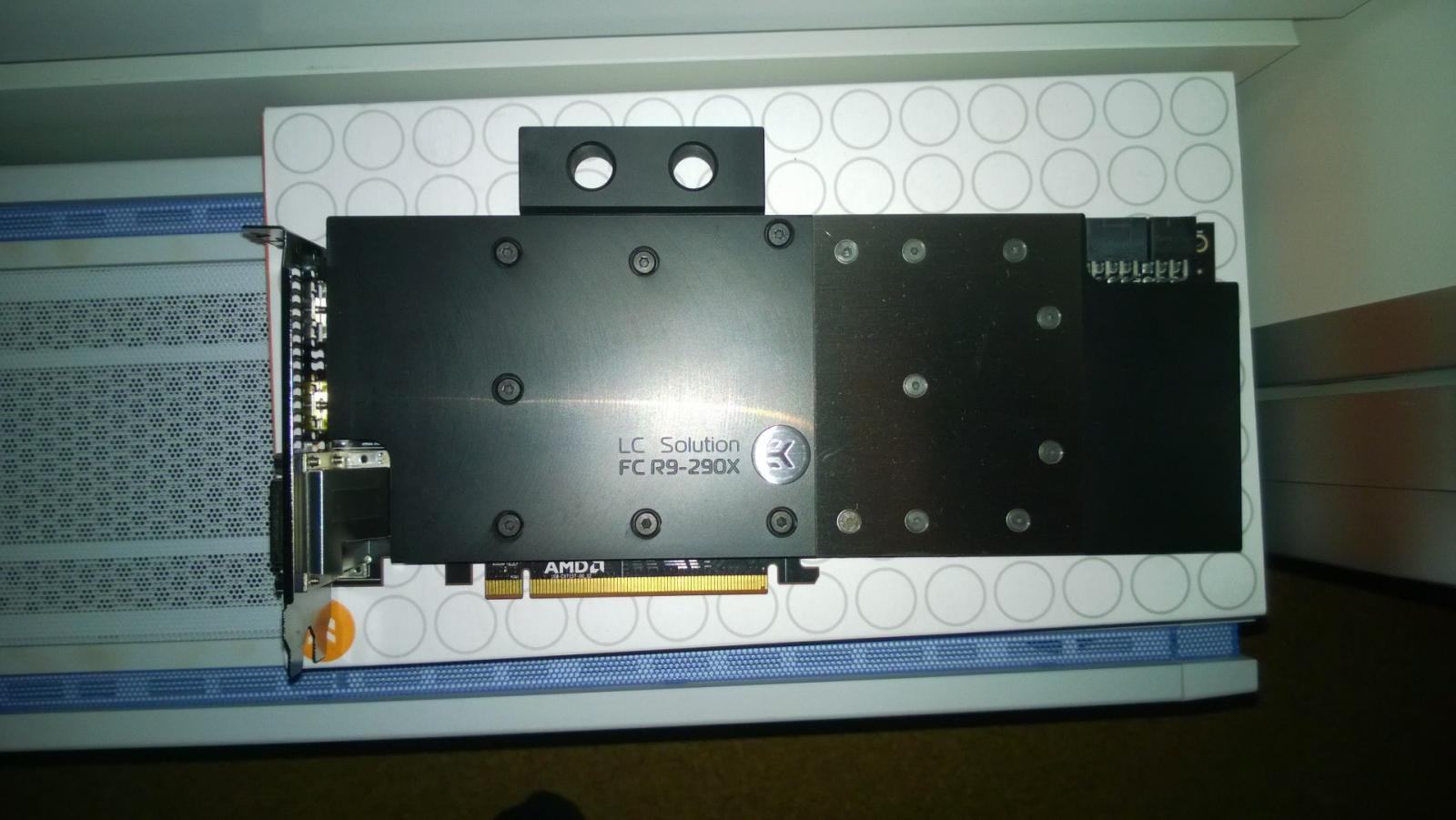

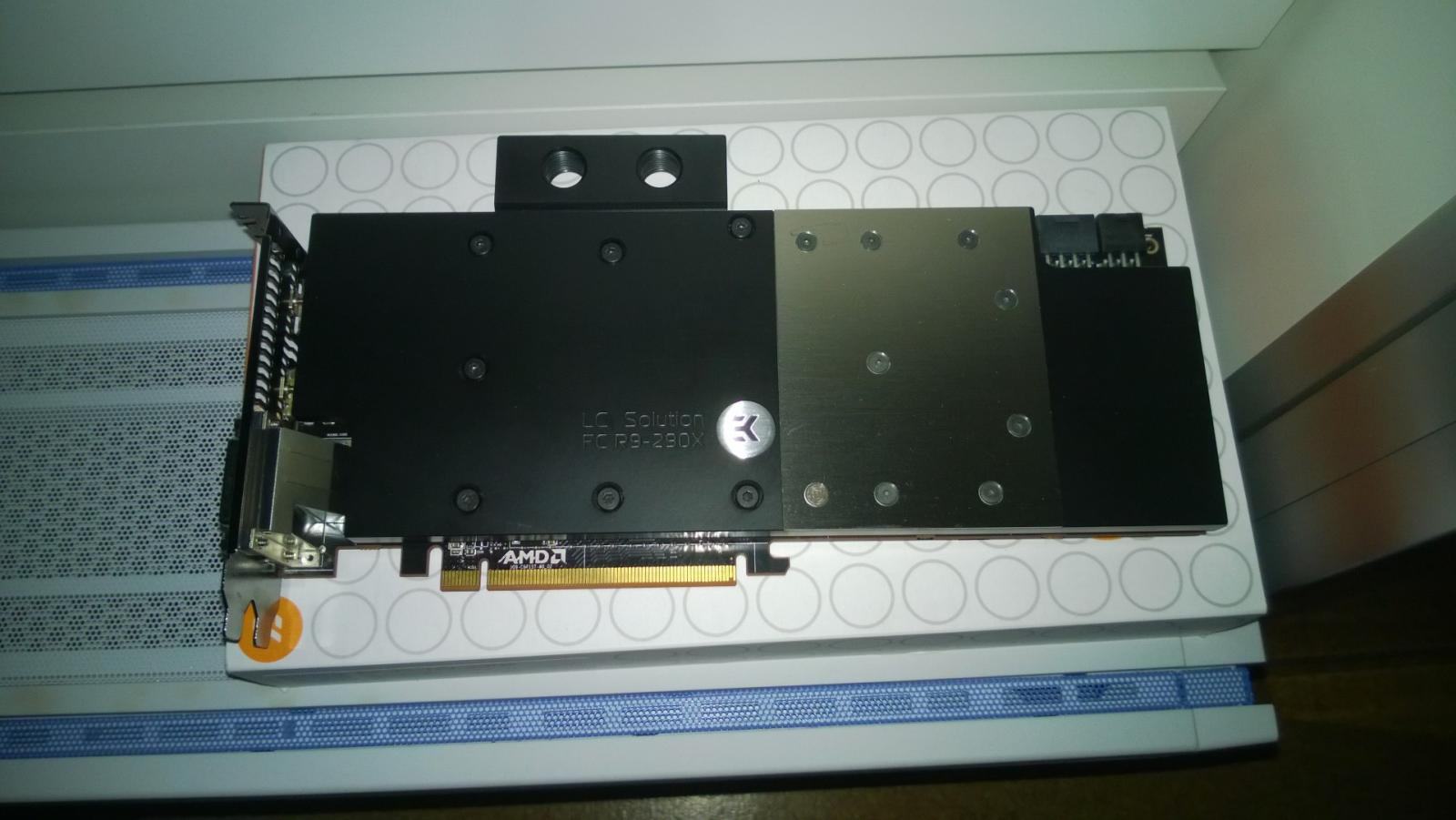

Die Bilder vom montierten Zustand (eben gerade mit Blitz geschossen, nicht sonderlich gut, ich weiß...)

Jetz geht's in Keller das Mobo-Plexi biegen, davon gibt's dann morgen Bilder und die 2. Graka wird morgen wohl auch eingebaut ;)
Mein erstes mal SLI/CF... freue mich ja schon etwas^^

Grüße

Da bin ich wieder mit einem Update :)

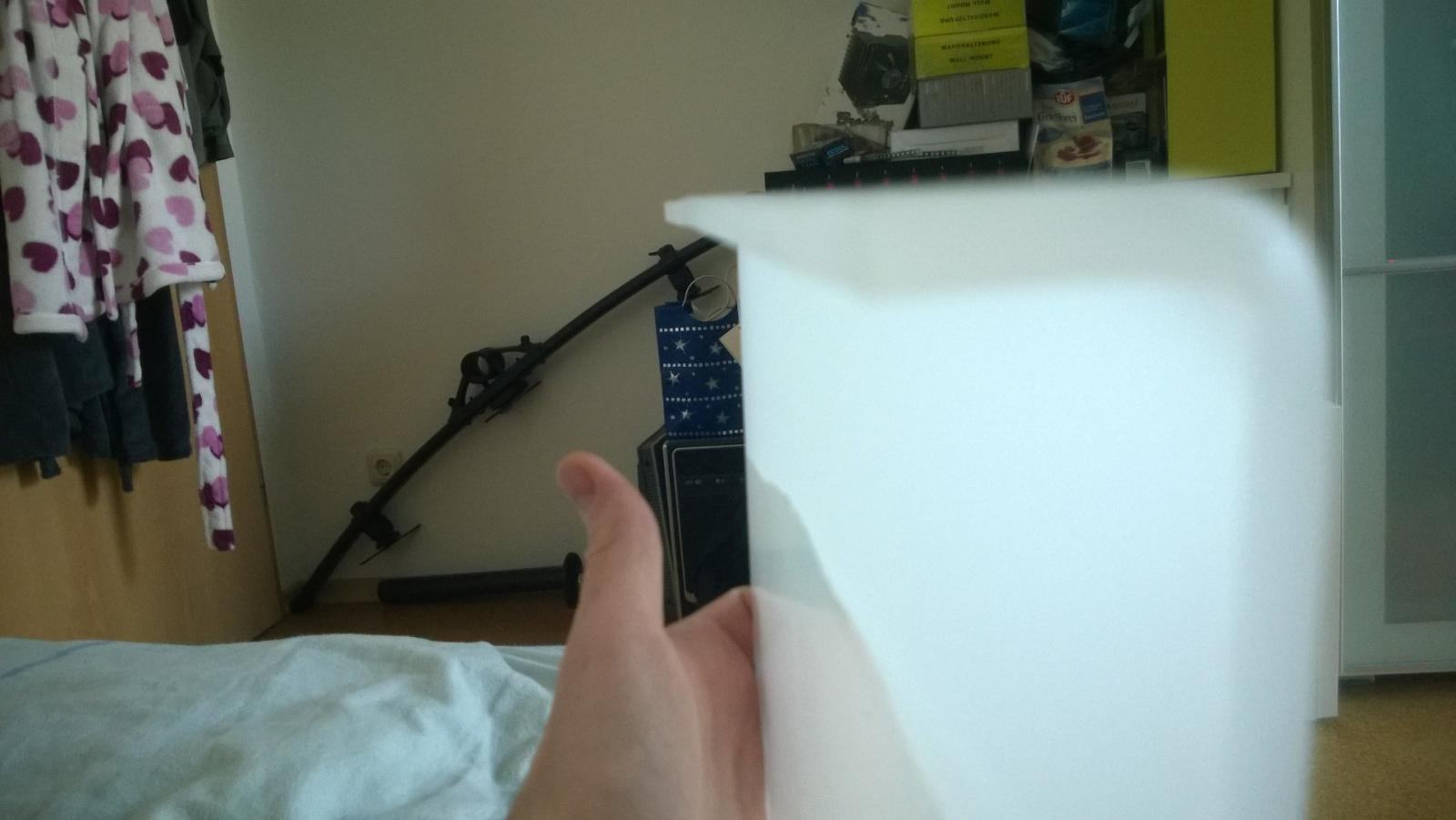

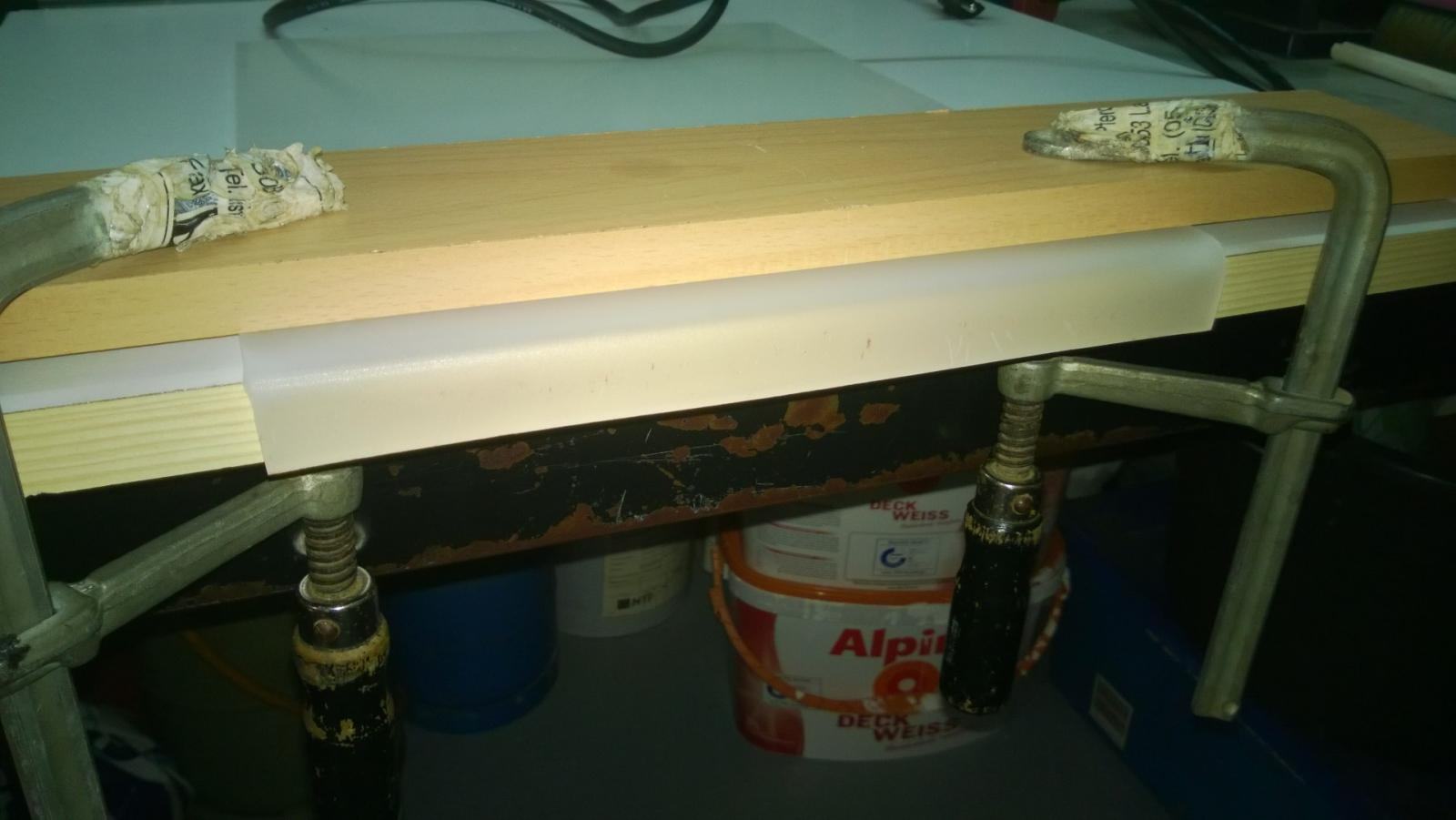

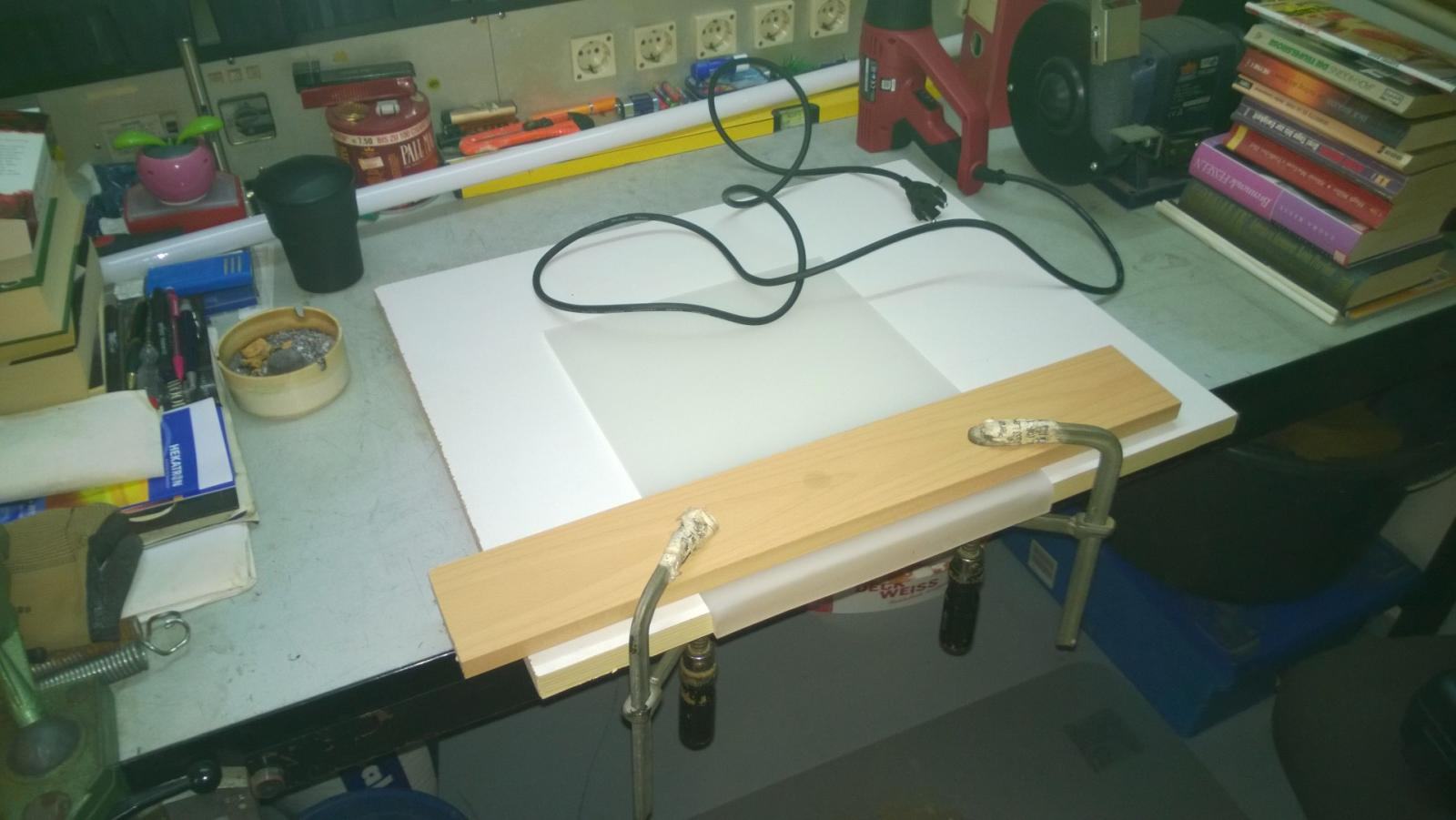

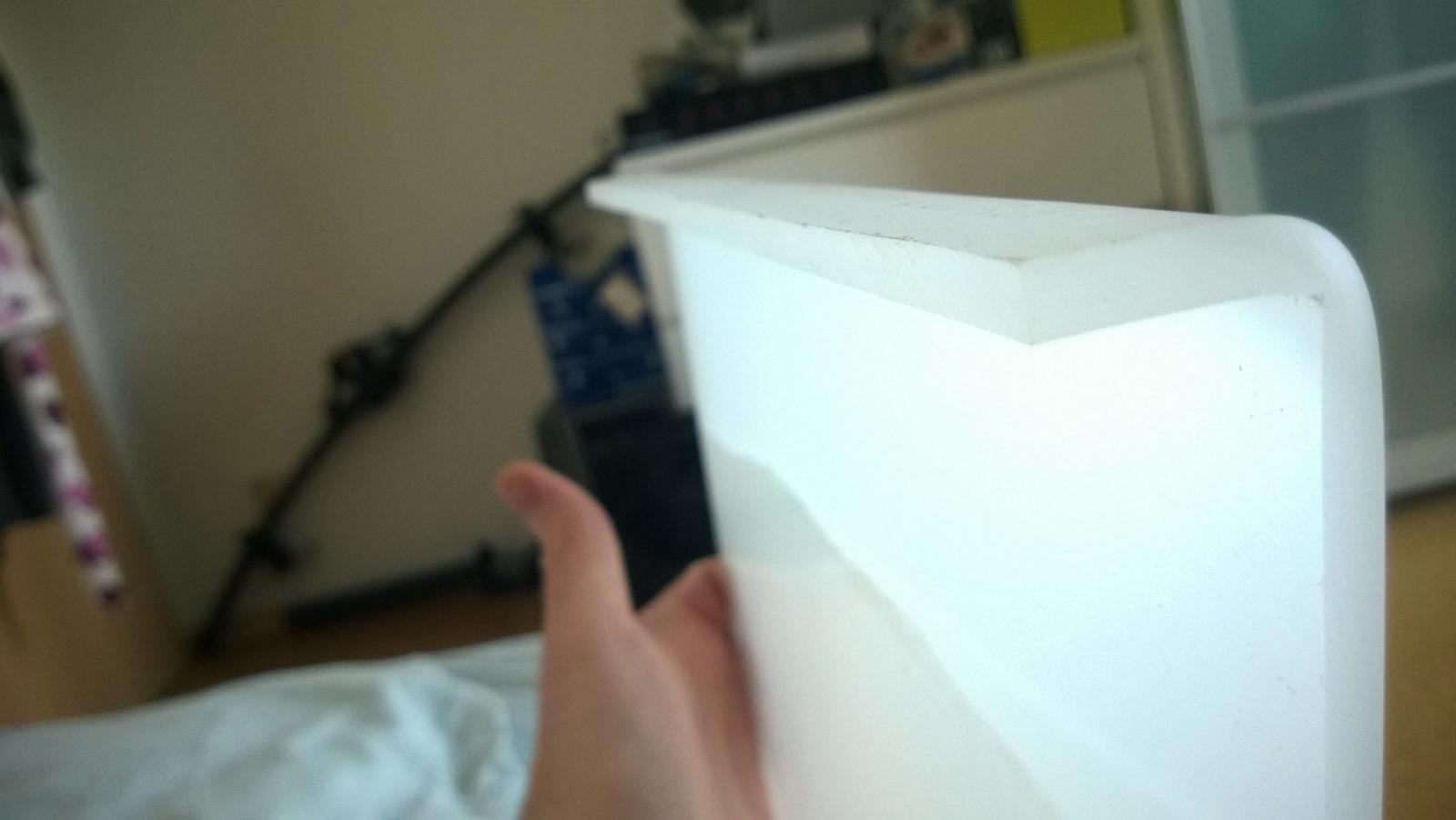

Hab gestern Abend das Plexi für die Mobo-Tray Seite gebogen und noch ordentlich abkühlen und aushärten lassen. Eben dann hoch geholt (Werkstatt im Keller) und begutachtet.

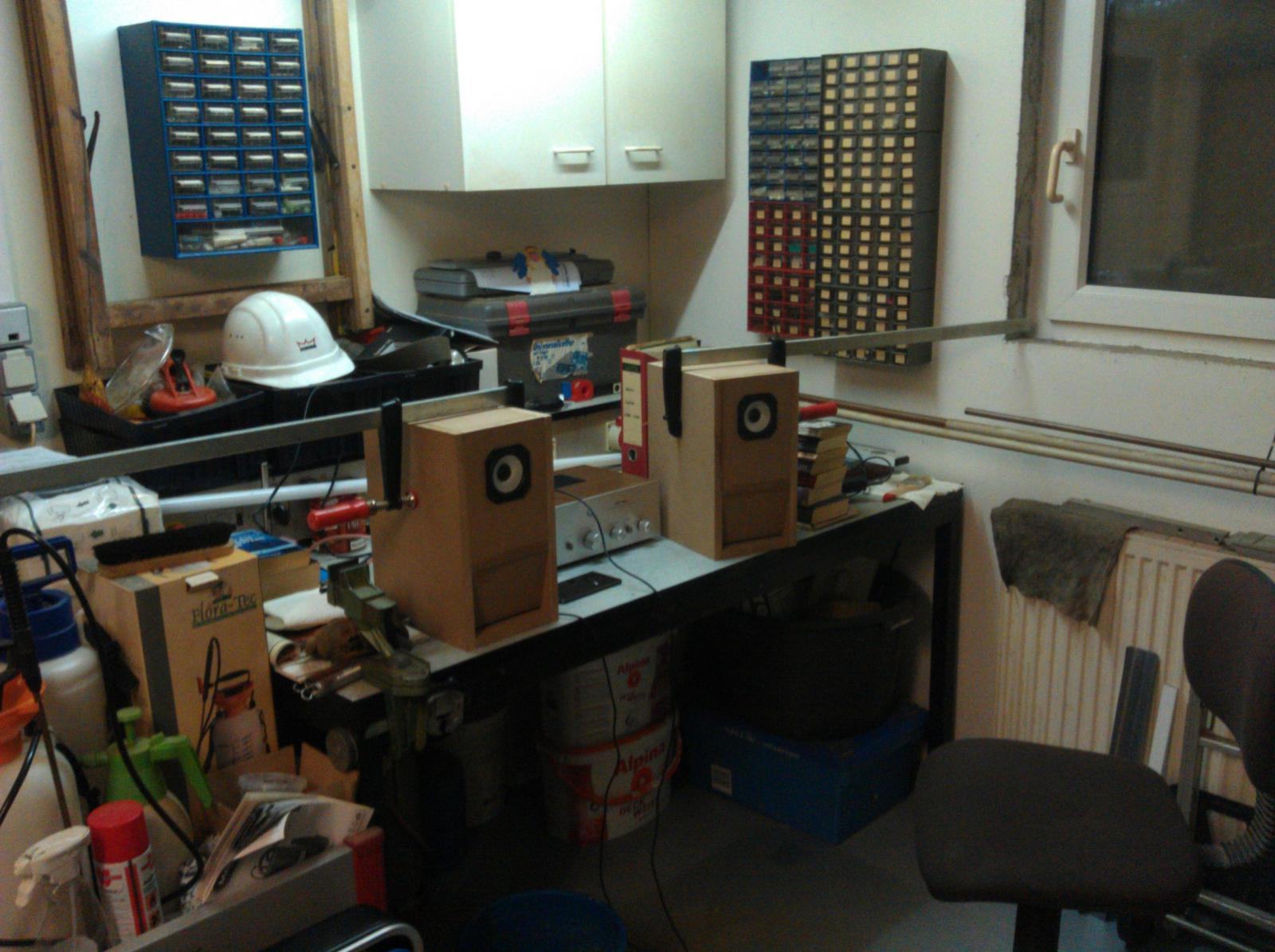

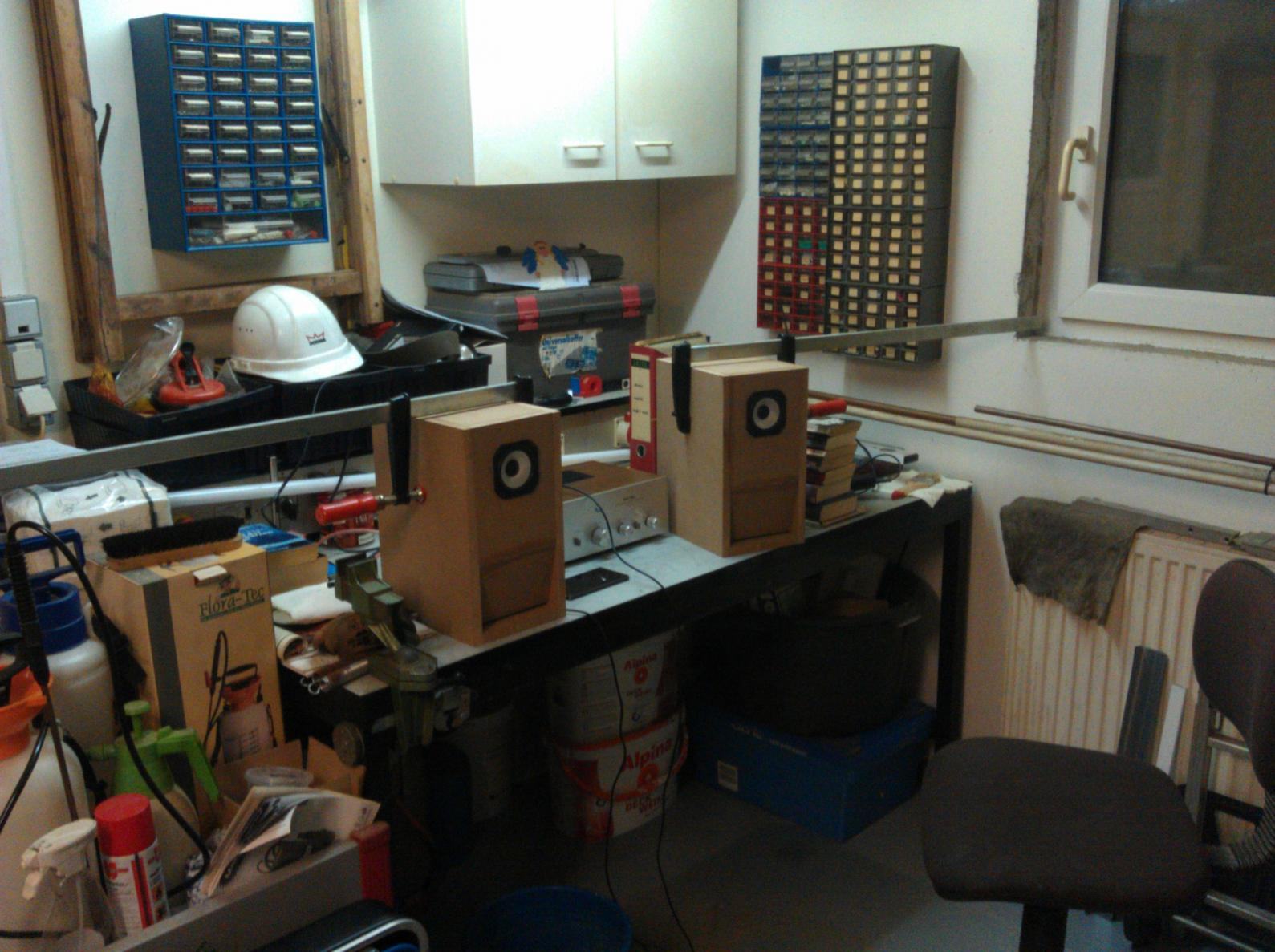

Erstmal die Werkstatt:

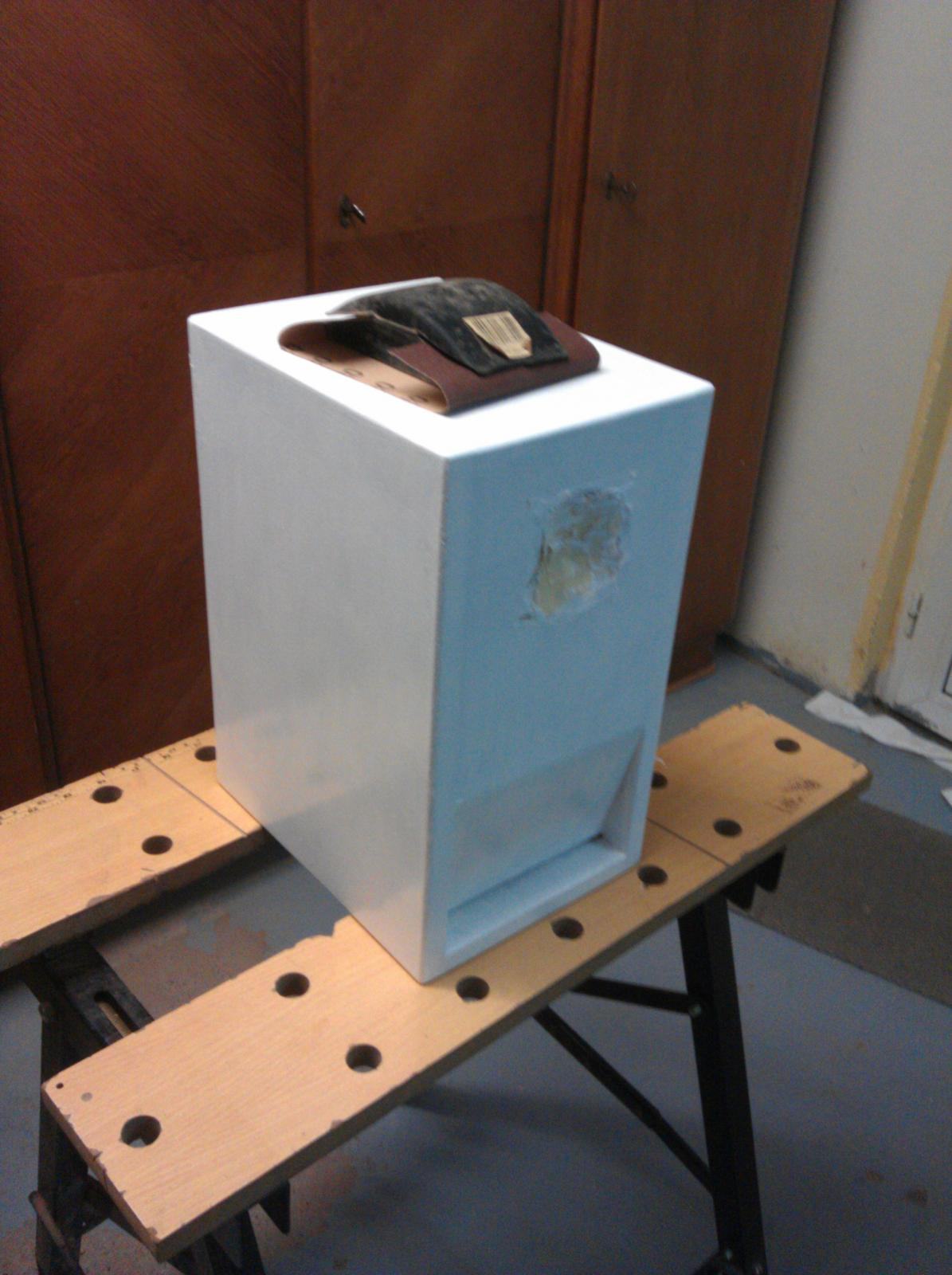

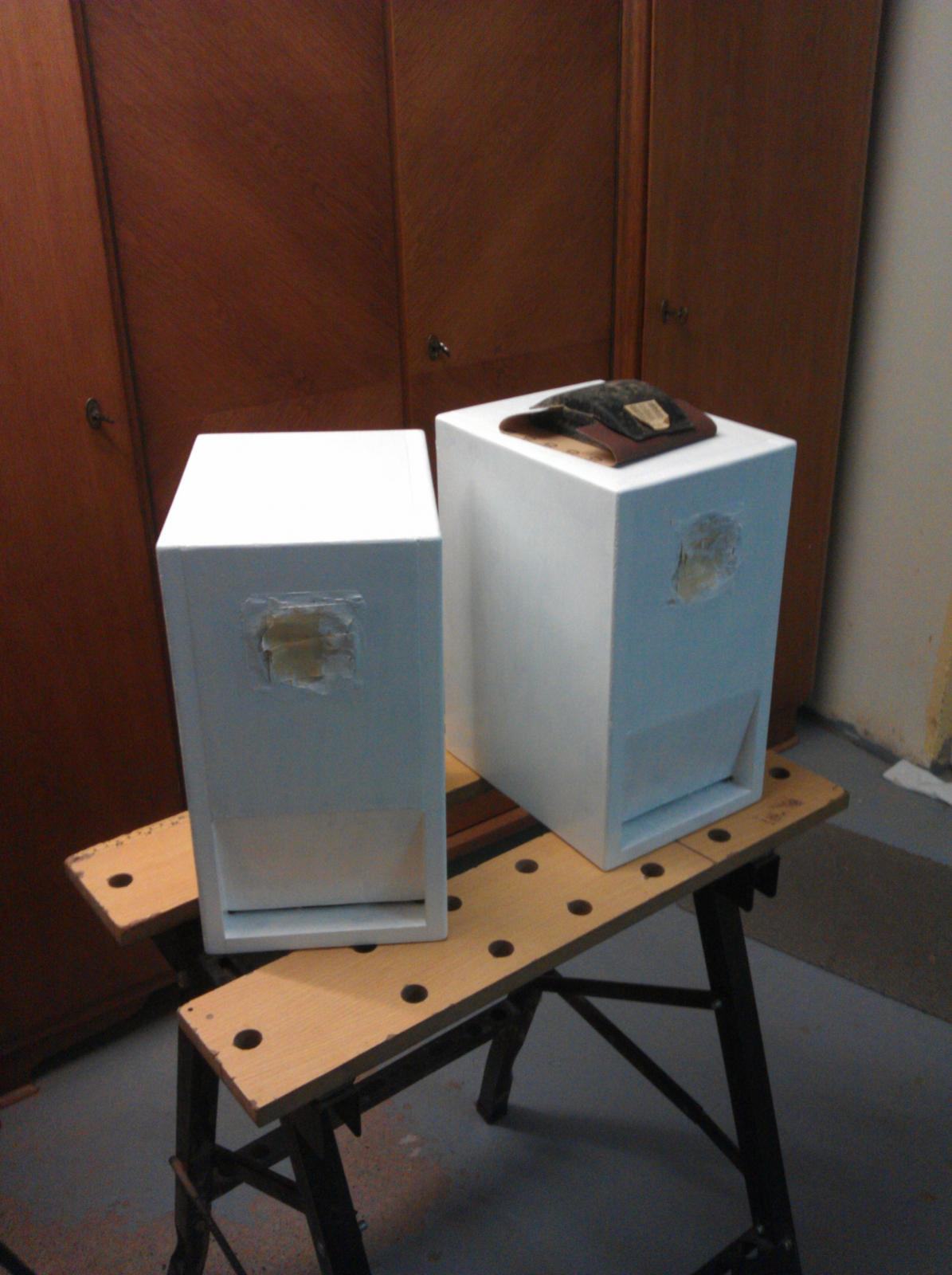

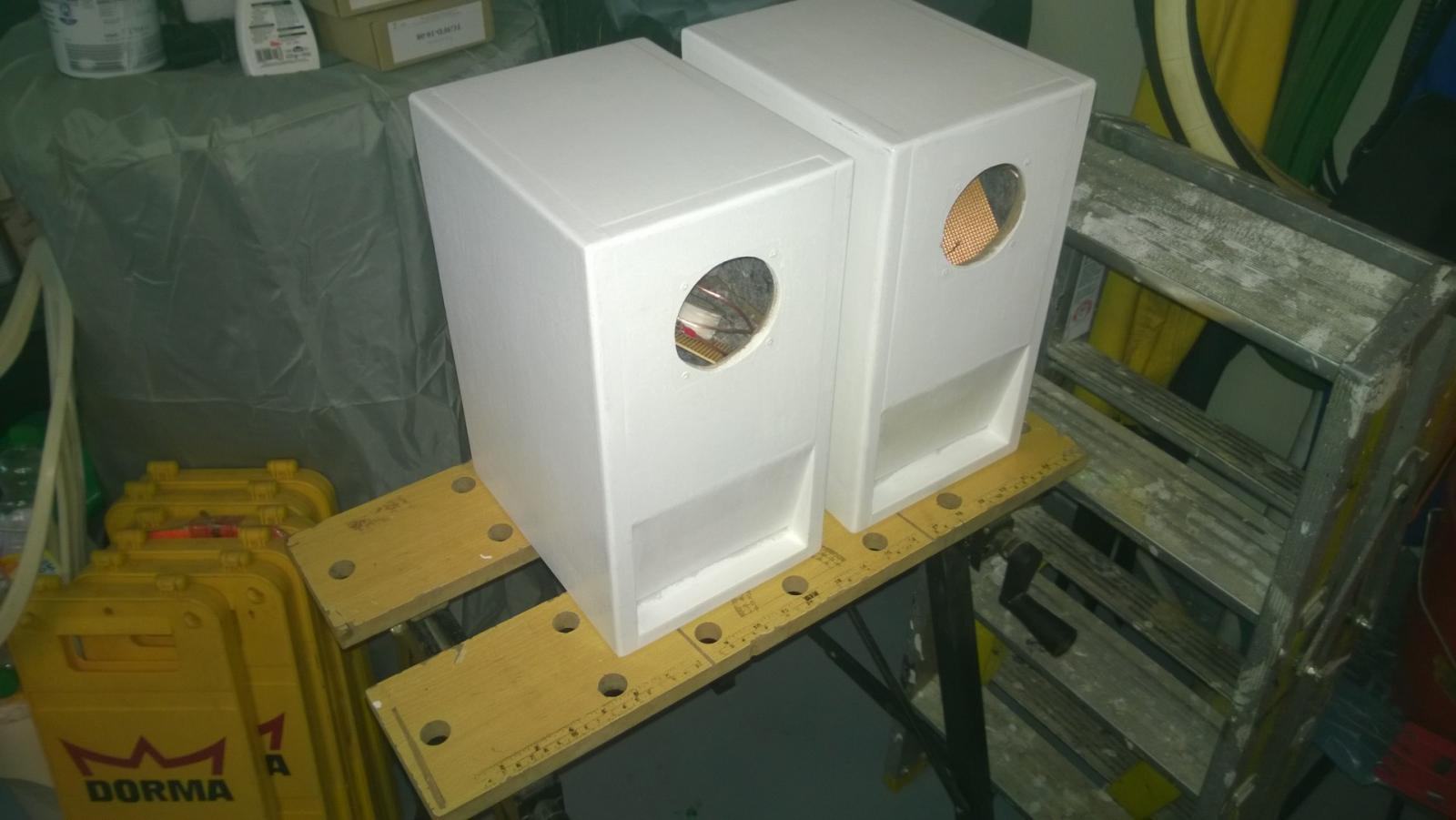

Meine Lautsprecher stehen da auch noch, warten auf wärmere Temperaturen, damit ich die nochmal weiß und dann mit Klarlack lackieren kann...

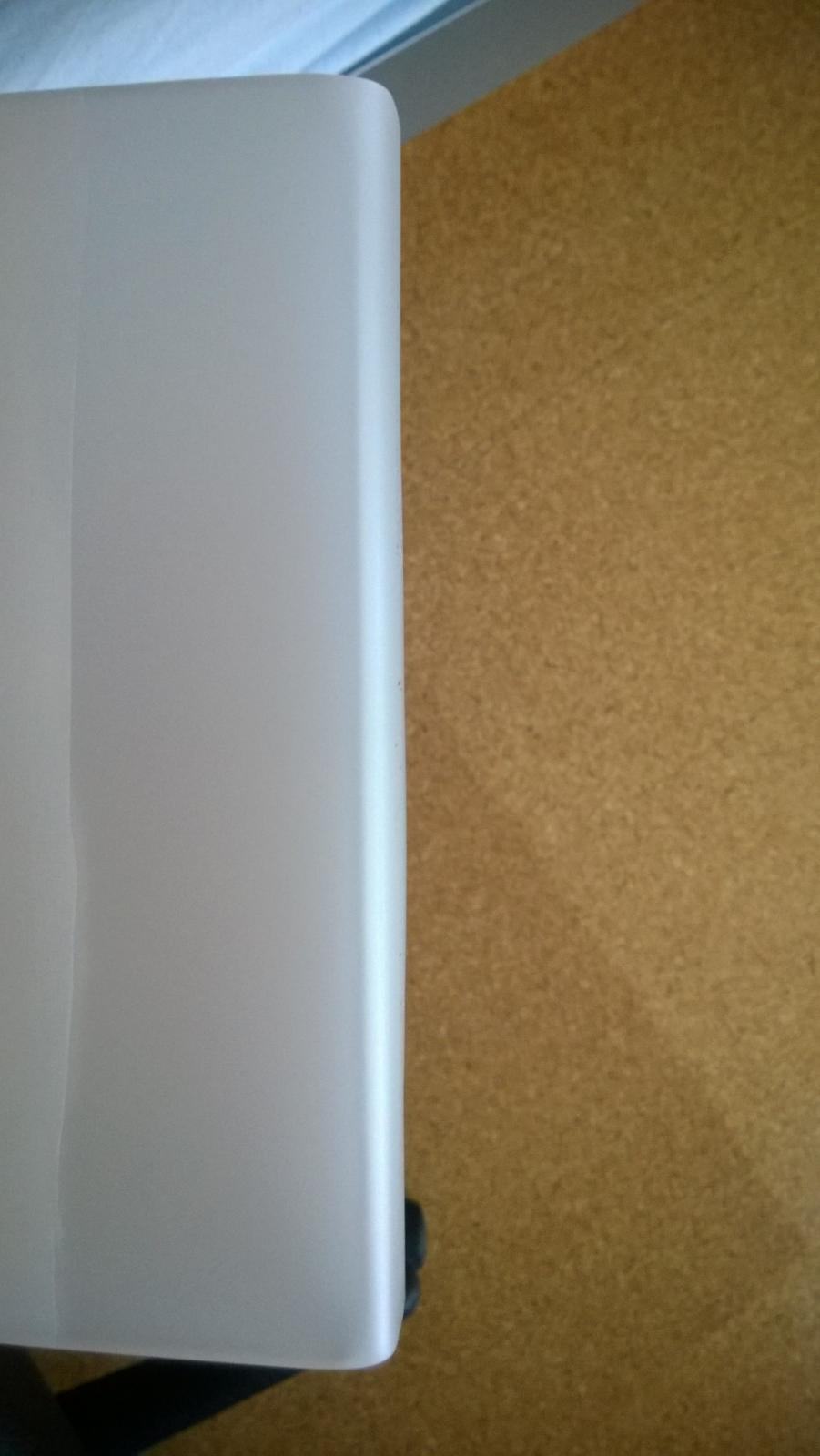

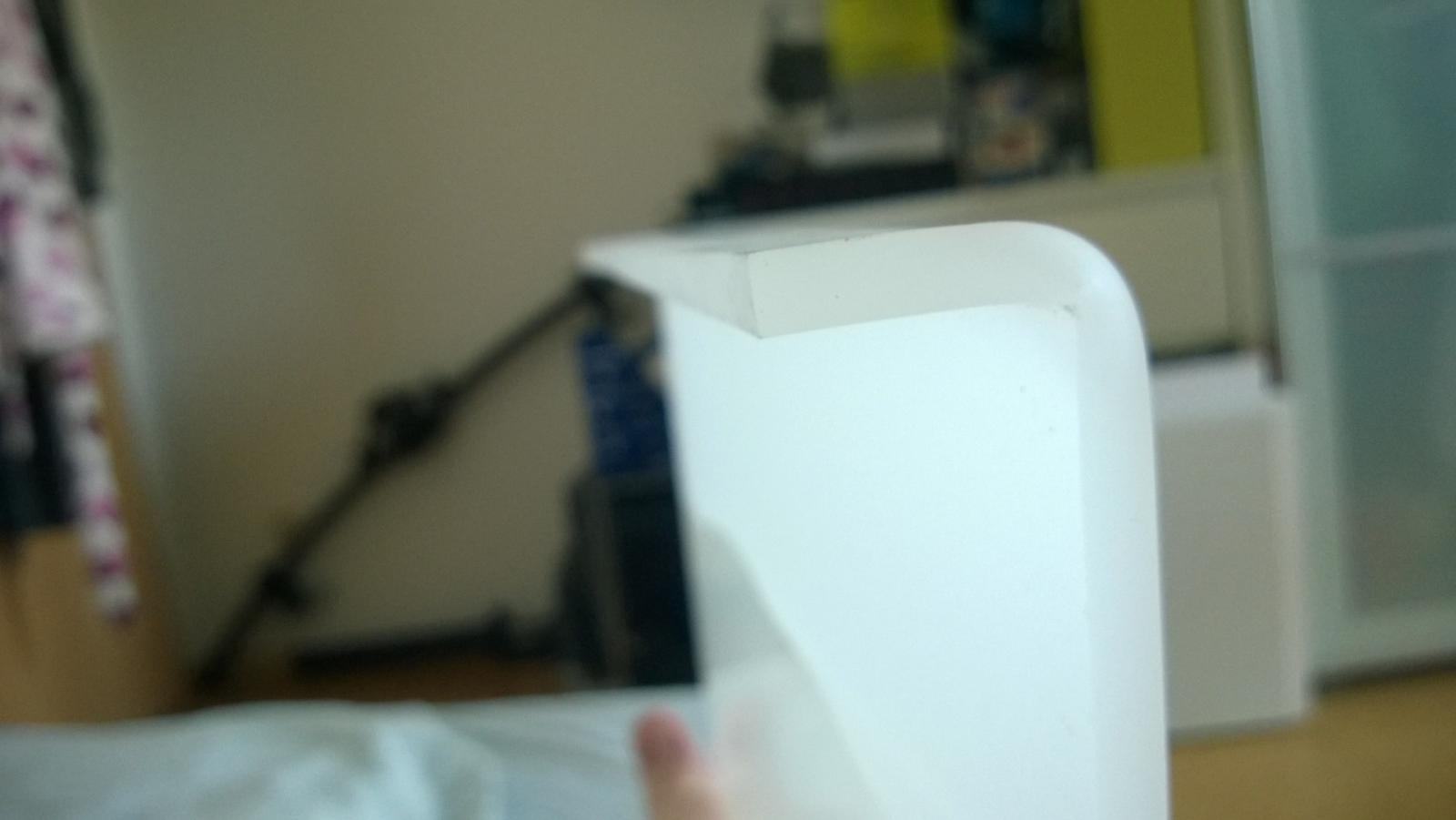

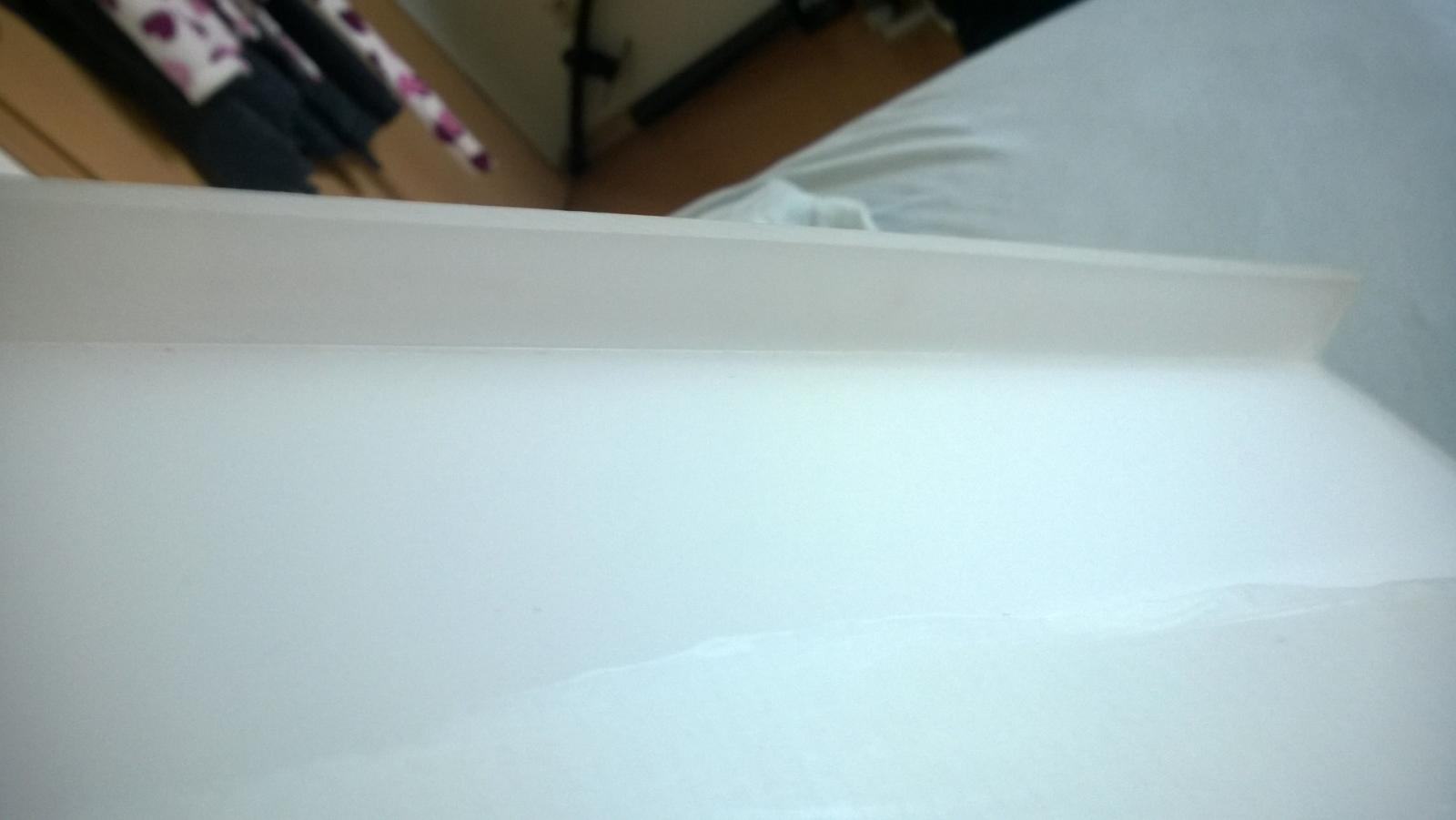

Dann die Details betrachtet. Bin soweit zufrieden. Ist leider nicht perfekt, leicht wellig ist's, aber damit kann ich leben, das sollte nicht gravierend sein ;)
WP_20150208_004.jpgWP_20150208_005.jpgWP_20150208_007.jpgWP_20150208_008.jpgWP_20150208_009.jpg

Freue mich auf Feedback :)

Grüße
Philipp / DSHPB

Hast du schon mal bei 1,5er Plexi eine Bördelfalz gemacht? Also 180 Grad gebogen oder gefaltet?

Nein, leider nicht. Ich habe bisher exakt 2x Plexi gebogen, die Ergebnisse beider Biegeaktionen sieht man hier im Thread^^ 1x die kleine Platte und 1x die Große. Mehr nicht...

Hast du Plexi zum üben da? Prinzipiell sollte das kein Problem sein, kommt aber auch drauf an, wie der Radius sein soll ;)

Kannst mal Rabauke123 fragen, der hat wohl schon öfter Plexi bearbeitet. Ob jedoch ne 180er dabei war, weiß ich nicht...

Grüße

Gehen tut das auf jeden Fall, kommt halt auf den Abstand zwischen den beiden Winkeln an- würde wenn dann versuchen beide auf einmal zu biegen, sonst verzieht sich der erste wenn du das Plexi für den zweiten Winkel erhitzt.
Aber die Bilder sehen schon mal gut aus:bigok:

Soooo... ich hab vorhin die 2. Graka eingebaut...und dann wieder ausgebaut; leider fehlen mir 2 90° Winkel.
Werd' also am WE bei EK bissl was bestellen und sobald der m-GPU Connector da ist, wird das dann auch erledigt^^

Momentan läuft mein RAID-Controller vom Server in meinem PC, hab jetz die Fehlerquelle gefunden, muss mal gucken ob das jetzt bei jedem Start so geht, in dem Thread wo ich das gelesen hab (ein anderes Forum) hat sich die Einstellung des CSM nach jedem Start zurückgesetzt - das war allerdings 2011 oder so, hoffe mal, dass das jetzt behoben ist.
Backup der bisher nicht gesicherten Daten läuft also nun ;)

Hoffe geht hier demnächst weiter...

Grüße

Zuletzt bearbeitet:
Frag mich nich, warum ich einbauen lassen geschrieben hab; ich weiß es nich..


Hab natürlich selbst umgebaut!






Bilder kommen sobald Beide verbaut sind ;)



Ging ja wie gesagt nich :"(



Edit: Hab den Post mal geändert ;)
