[Sammelthread] EVGA X570 DARK

Spezifikationen

• Formfaktor
  E-ATX (SSI CEB)


• Sockel
  AMD AM4


• Chipsatz
  AMD X570


• CPU-Kompatibilität
  Ryzen 5000G, Ryzen 5000, Ryzen 4000G und Ryzen 3000 ohne TDP-Einschränkung


• VRM
  17 virtuelle Phasen (14+2+1), 8 reale Phasen (7+1), PWM-Controller: RAA229004 (max. 8 Phasen)


• MOSFETs CPU
  14x 90A ISL99390A


• MOSFETs SoC
  2x 90A ISL99390A


• RAM
  2x DDR4 DIMM, dual PC4-38400U/DDR4-4800 (OC), max. 64GB (UDIMM)


• Erweiterungsslots
  2x PCIe 4.0 x16 (1x x16, 1x x8), 1x PCIe 4.0 x4, 2x M.2/M-Key (PCIe 4.0 x4, 22110/2280/2260/2242), 1x M.2/E-Key (PCIe/Intel CNVi, 2230, belegt mit WiFi+BT-Modul)


• Anschlüsse extern
  1x USB-C 3.1 (10Gb/s, CPU), 4x USB-A 3.1 (10Gb/s, CPU), 2x USB-A 3.0 (5Gb/s, X570), 2x 2.5GBase-T (Intel I225-V), 5x Klinke, 1x Toslink, 1x PS/2 Combo


• Anschlüsse intern
  1x USB-C 3.1 Key-A Header (10Gb/s, CPU), 1x USB 3.0 Header (5Gb/s, 2x USB 3.0, CPU), 2x USB 2.0 Header (480Mb/s, 4x USB 2.0), 1x USB-A 2.0 Buchse (480Mb/s), 8x SATA 6Gb/s (X570), 1x Speaker-Header


• Header Kühlung
  2x CPU-Lüfter 4-Pin, 4x Lüfter 4-Pin, 2x Pumpe 4-Pin


• Header Beleuchtung
  2x 4-Pin RGB (+12V/G/R/B, max. 3A), 2x 3-Pin ARGB (+5V/DATA/GND, max. 3A)


• Buttons/Switches
  Power-Button (intern), Reset-Button (intern), Clear-CMOS-Button (intern), SafeBoot-Button (intern), SlowMode-Switch (intern), 1x BIOS-Switch (intern), PCIe-Disable-Switch (intern), Clear-CMOS-Button (extern)


• Audio
  7.1 (Realtek ALC1220)


• Grafik
  N/A


• Wireless
  Wi-Fi 6 (WLAN 802.11a/b/g/n/ac/ax, 2x2, Intel AX200), Bluetooth 5.2


• RAID-Level
  0/1/10 (X570)


• Multi-GPU
  NVIDIA 2-Way-SLI (x8/x8)


• Stromanschlüsse
  1x 24-Pin ATX, 2x 8-Pin EPS12V, 1x 6-Pin PCIe


• BIOS
  Triple-BIOS


• Besonderheiten
  AMD X570 ohne Lüfter, Diagnostic LED (Segmentanzeige), 2x M.2-Passivkühler, Spannungsmesspunkte (JAT1), 2x VRM-Aktivkühler, I/O-Blende integriert


• Herstellergarantie
  drei Jahre (Abwicklung über Händler)

Bilder

​

​

​

UEFI
Wenn released!



Kompatibilitätsliste RAM
Wenn released!



Reviews, News & Builds
Hardwareluxx News:

EVGA arbeitet an gleich zwei Mainboards für Ryzen-Prozessoren - Hardwareluxx

EVGA arbeitet an gleich zwei Mainboards für Ryzen-Prozessoren.

www.hardwareluxx.de

Heise News:

Für Ryzen-Prozessoren: EVGA baut jetzt auch AMD-Mainboards

Das X570 Dark wird EVGAs erstes Mainboard für AMDs Ryzen-Prozessoren. Mit gedrehter AM4-CPU-Fassung hebt es sich von der Konkurrenz ab.

www.heise.de

DanCop Bilder:

Dancop - Dancop hat ein neues Foto hinzugefügt.

Dancop. Gefällt 3.650 Mal. German overclocking - the only thing which is cool, is LN2!

www.facebook.com

DanCop OC-Ergebnisse #1:

Dancop - 2x8gb with 4133 and fclock @2066 NHz is also not that bad at all :D | Facebook

2x8gb with 4133 and fclock @2066 NHz is also not that bad at all :D

www.facebook.com

TomsHardware Review:

EVGA X570 Dark Review: EVGA Embraces AMD

The X570 Dark brings EVGA to the AMD fold, with an overclocking-focused flagship.

www.tomshardware.com

Links & Tipps
EVGA Herstellerlink:

https://www.evga.com/products/product.aspx?pn=121-VR-A579-KR

Geizhals-Link:

EVGA X570 Dark | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für EVGA X570 Dark ✔ Produktinfo ⇒ Formfaktor: E-ATX, 12"x10.9" (304.8x276.9mm) • Sockel: AMD AM4 (PGA1331) • Chipsatz: AMD X570 • RAM-Slots… ✔ AMD Sockel AM4 ✔ Testberichte ✔ Günstig kaufen

geizhals.de



[Reous]

@Woozy
Zwecks CPU-Kompatibilität. Du hast im Startpost noch den 3000G mit aufgelistet. Dieser wird aber nicht unterstützt.
Die erste Bios Version (1.03) steht nun auch zum Download bereit.



[Woozy]

@Woozy
Zwecks CPU-Kompatibilität. Du hast im Startpost noch den 3000G mit aufgelistet. Dieser wird aber nicht unterstützt.
Die erste Bios Version (1.03) steht nun auch zum Download bereit.

Danke und Danke!



[ILoveTattoo]

Geht doch nicht um den score... Das ist ein komplett zugemülltes System und ich habe nicht mit prio oder sonst was gemacht! Es geht darum, dass ich locker 2 teiler höher takten kann... Sowohl auf Speicher als auch fclock.
Aber Hauptsache bashen...

Also ich finde für ein zugemülltest System sind die Scores schon gut .



[stylemongo]

Ein Monat später, und immer noch keine Spur vom X570 in der EU/DE. Laut eVGA in München gibt es auch noch nix neues
ob und wann das MoBo kommt. Hab schön gewartet, da aber jetzt alles für das Upgrade da ist, ist es mal wieder ein ASUS
Produkt geworden, schade eigentlich...

Wenn man sich die Verfügbarkeit in den Staaten anschaut wundert das nicht, ich finde die Aussage, dass man von der Nachfrage
überrascht wurde natürlich für vorgeschoben



[Woozy]

Gibt es irgendwo die Info auf wie viel Stück das Board limitiert ist?



[Ralle86]

EVGA hat im Hersteller Bereich im Forum auf meine Nachfrage hin gesagt, dass das Board limitiert ist und sie hoffen es noch nach Europa zu bekommen. Ich glaube da leider nicht mehr dran...



[bobby]

und sie hoffen es noch nach Europa zu bekommen.

What a joke.

Aber EVGA und EU knirscht ja eh bekanntermaßen, wobei die Hoffnung ja zuletzt stirbt



[Ralle86]

Eben, das glaube ich auch nicht mehr... Das Board sieht einfach nur geil aus und wäre ein nice to have, mehr auch nicht.



[bobby]

Das Board sieht einfach nur geil aus und wäre ein nice to have, mehr auch nicht.

Ja genau, prinzipiell ist der Sockel bzw X570 ja durch von daher
Kaufen und freuen würde ich mich trotzdem bei Verfügbarkeit, man stelle sich vor dass der nächste Sockel von Anfang an mit einem AMD EVGA Dark Board kommt und mit EU Verfügbarkeit.



[Ralle86]

Ja genau, prinzipiell ist der Sockel bzw X570 ja durch von daher
Kaufen und freuen würde ich mich trotzdem bei Verfügbarkeit, man stelle sich vor dass der nächste Sockel von Anfang an mit einem AMD EVGA Dark Board kommt und mit EU Verfügbarkeit.

Das wäre das ultimative 🤩🤩



[stylemongo]

Wir hoffen mal



[IronAge]

[Notice] EVGA Product Availability Update Notification – 121-VR-A579-KR

Kam um 18:50 - 20h Zeit für die Bestellung, Lieferung an USA/CANADA Adresse only.



[emissary42]

F 🇩🇪 F

ps: Thread ins Sammelthread-Unterforum verschoben, da sich ja nicht so richtig viel tut aktuell -_-



[error126]

EVGA hat im Hersteller Bereich im Forum auf meine Nachfrage hin gesagt, dass das Board limitiert ist und sie hoffen es noch nach Europa zu bekommen. Ich glaube da leider nicht mehr dran...

Du glaubst wirklich, dass du ein EVGA Dark mit aktuellem Chipsatz dieses Jahr in Deutschland kaufen kannst ?

Diesbezüglich bin ich schon weiter, ich glaube es nicht mehr.

Ich strafe euch Lügen... Meines ging heute an DHL und ist mit viel Glück noch dieses Jahr bei mir



[Ralle86]

Ich strafe dich Lügen... Meines ging heute an DHL und ist mit viel Glück noch dieses Jahr bei mir

Ich täusche mich da gerne. Du bist einer der glücklichen, die das Board bekommen haben. Ich hätte es auch gerne genommen, aber es ist preislich einfach nicht drin...



[error126]

Ich hab dafür dann nen anderes Schmankerl abzugeben... AsRock Taichi X570 mit Unikat-Waterblocks für Chipset und SpaWa in erlesener Quali von Anfi-Tec... Dürfte mit das Letzte sein, was Martin gemacht hat.

Muss mal schauen, wo ich dann für das Dark nen SpaWa Block herbekomme *sfz*



[error126]

Es ist da 😍

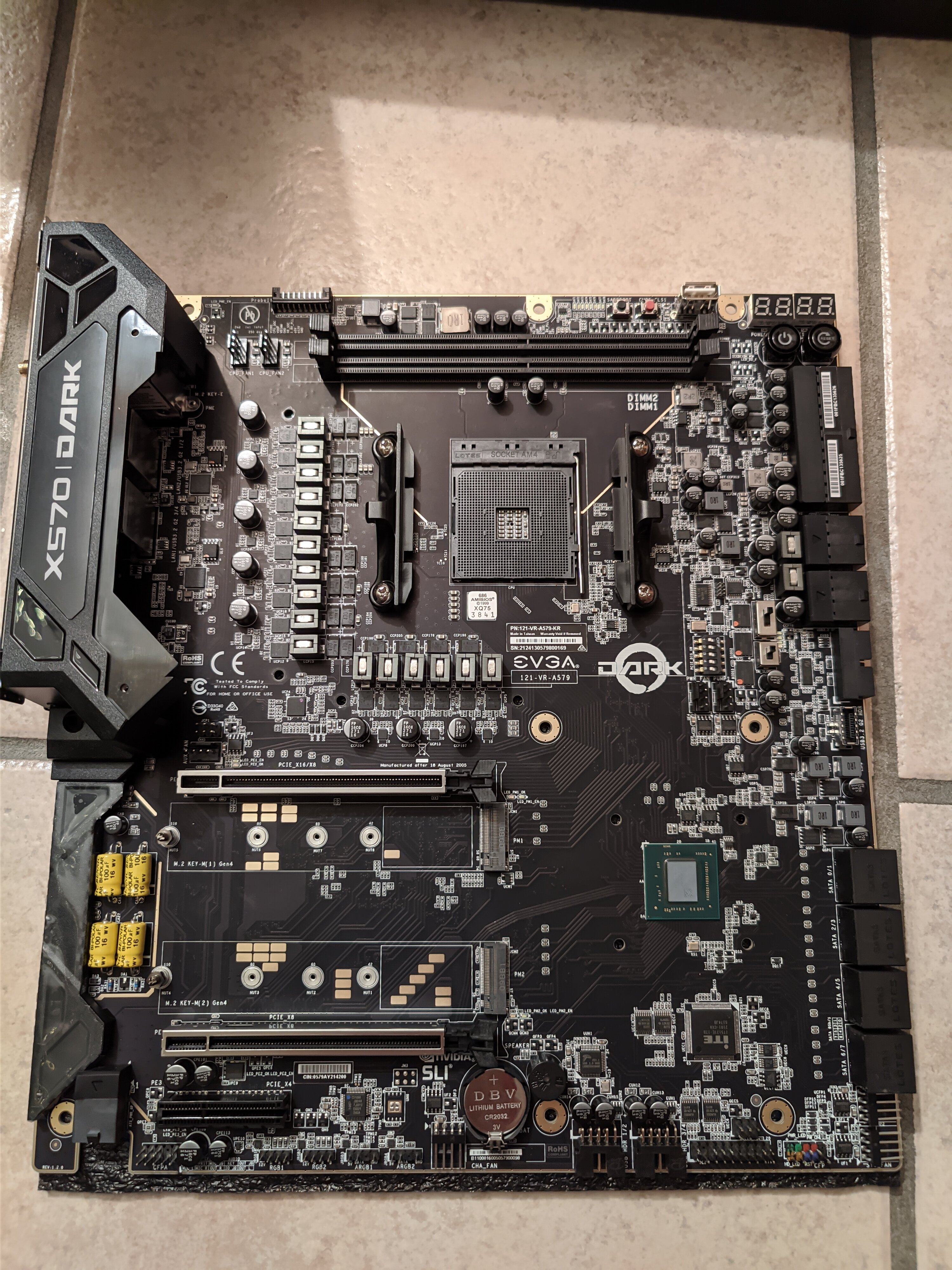

Hier mal ein paar Unboxing / Hands on pix...
Die Watercool VRM Blöcke passen wie zu erwarten leider nicht, da sie zu breit sind *sfz*
sollte sich ein Hobby CNCler berufen fühlen, mir was zu zaubern, PM
Für den Chipsatz hab ich tatsächlich noch einen Oldie von MIPS am Start, der genau passt. Nen Watercool Chipset Kühler hätte ich auch noch, aber zum geplanten Casecon passt der MIPS besser.
Sehr schön finde ich die Platine auf dem letzten Bild, auf die man mit Abstandshaltern das Board zum benchen montieren kann.



[UdoG]

Meines ist auch angekommen und läuft bereits - allerdings nur mit einer 120er AIO, da ich noch auf den Block warte.



[Ralle86]

Sehr geiles Board, vielen Dank für die Bilder. Bei Facebook hat EVGA mitgeteilt, dass ab nächste Woche wohl eine kleine Stückzahl bei Equippr in den Verkauf wandern wird. Wenn es nur nicht so teuer wäre 🙈



[UdoG]

Hochzeit mit dem 7000D geglückt - ich mache mal Fotos tagsüber, damit man es besser erkennt.



@error126
Welchen Speicher hast Du?



[error126]

Noch gar keinen... Hatte auf dem Taichi Ballistix, der nominal 3200er war, aber mit dem 3900X problemlos auf 3800MHz lief. Mit dem 5900X wollte er das nicht mehr, ich habe bez. Memory Hole aber auch nicht groß rumprobiert und hatte im Angebot dann mal ein 32GB 4000er Ripjaws V Kit geholt. Da das aber ein Quadkit war, ist es nun in den Rechner meines Sohnes gewandert.
Bin nun auf der Suche... Visiere eigentlich was mit 4000MHz und B-Die an, aber da muss man ja auch wieder tiefe Taschen haben ...
Mal schauen, was die aktuell laufende iPhone Auktion bringt und dann schaue ich mal weiter.
Bez. VRMs habe ich zwei Chinablöcke bestellt. Die werden von oben geschraubt, so dass man zur Not schmalere Kupferplatten drunterlöten kann, habe ich vor drei Tagen schon für das B550 F meines Sohnes gemacht.
Alternativ schaue ich mittelfristig mal, ob man mit der CNC3018 was Brauchbares zustande bringen kann, wenn man Cu Bodenplatten nimmt und ins Plexi oder Makrolon fräst.



[UdoG]

Die G.Skill RipJaws V DIMM Kit 32GB, DDR4-4000, CL14-15-15-35 sind interessant, kosten aber 455 Euro.



[UdoG]

Neues Bios - mit PBO2 Curve Optimizer
Wird noch "offiziell" bereitgestellt

I have the latest BIOS, which includes PBO2 Curve Optimizer. The only issue is having time to post it....
When I have time, I'll post the BIOS officially (i.e. download page/new thread; this is an official release version). Adding PB02/CO is the only release note.

https://cdn.evga.com/BIOS/X570/1A579104.zip

Quelle:

https://forums.evga.com/X570-Dark-AMD-PBO2Curve-Optimizer-m3495409.aspx



[UdoG]

@error126
Hast Du mal Aida64 laufen gelassen und Deinen Speicher getestet? Wie lange dauert es, bis er z.B. das Ergebnis beim Lesetest anzeigt?

Bin noch nicht fertig, geht aber voran:



[error126]

meine iPhone Auktion endet morgen... dann hab ich ca 150€ in eBay Punkten, die weg wollen und das Board halbwegs finanziert, vorher wird das nichts mit Speicher bestellen. Ohne Speicher kein Einbau xD
Denke mal, übernächste Woche ist es verbaut, vorher ist von mir nicht mit Ergebnissen irgendwelcher Art zu rechnen...



[Doenereater]

@UdoG Ich sehe da glaub ich Ripjaws auf deinem Foto - hoffe mal B-Die Mich würde wahnsinnig interessieren ob das Board leichter WHEA-frei @ IF2000 zu bekommen ist. Dann wäre es vielleicht wirklich noch interessant für mich



[UdoG]

Jepp. sind die 4000er CL14. Aktuell bekomme ich ab 3866 WHEA Fehler - mit 3800 kommen keine WHEAs. Ich muss mich bei Gelegenheit mal intensiver damit beschäftigen. Aber soweit ich weiß, hängt es doch auch von der CPU ab?!?



[Ralle86]

Es hängt hauptsächlich an der CPU. Mein 5900x packt 2000 MHz IF zwar zu booten, aber mit massenhaft WHEAs.



[error126]

so... Speicher ist bestellt. Ist Ripjaws V 4000 mit CL18 geworden, also kein B-Die. Tausche ich ggf später nochmal, aber der Unterschied CL14 auf CL18 ist ohnehin nicht so arg, dass ich das im Realbetrieb merke und ich werde nochmal schauen, was ggf mit OC so geht. RAM wird definitiv wassergkühlt, da kann ich ihm auch ein bisschen Zunder geben
Mein 5900X scheint aber auch eher bescheiden zu gehen, meine Erwartungshaltung ist also begrenzt.



[Doenereater]

Also wenn du schon den Ram wasserkühlst, dann würde ich dir auch empfehlen dir ein B-Die-Kit zu holen. Hier kann man via Kleinanzeigen oder MP schon den ein oder anderen Schnapper schießen, speziell die 3200C14 Kits in 16 oder 32 Gig bekommt man durchaus schon für ~60 bzw. ~150 Euro - die laufen i.d.R. alle 3800C14 oder gar 4000C14. Ripjaws oder Flare X sind da zu empfehlen, da viele nur noch nach RGB suchen

@UdoG Wie Ralle schon sagt, CPU limitiert. Jedoch weiß ich nicht, was das Board dazu beitragen kann. Ich wäre jetzt mal davon ausgegangen, dass ein Board wie das X570 Dark dank seinem Layout vielleicht noch das ein- oder andere Mhz stabiler sein könnte. Ansonsten ist das Ding dann bei dem Preis für mich leider total uninteressant; 4000C14 kann ich mit dem X570 Xtreme auch fahren, aber dann mit WHEA Warnings.
