EZModding/Bykski Produktinfo-Supportthread

[Regok]

Das wäre top, bin aktuell noch am abwägen ob die FE oder TUF unter Wasser im Gehäuse landet.

Der FE Block mit Acetal sieht jedenfalls echt schick aus

Gibt's von dem Block für die TUF auch schon nen Rendering?

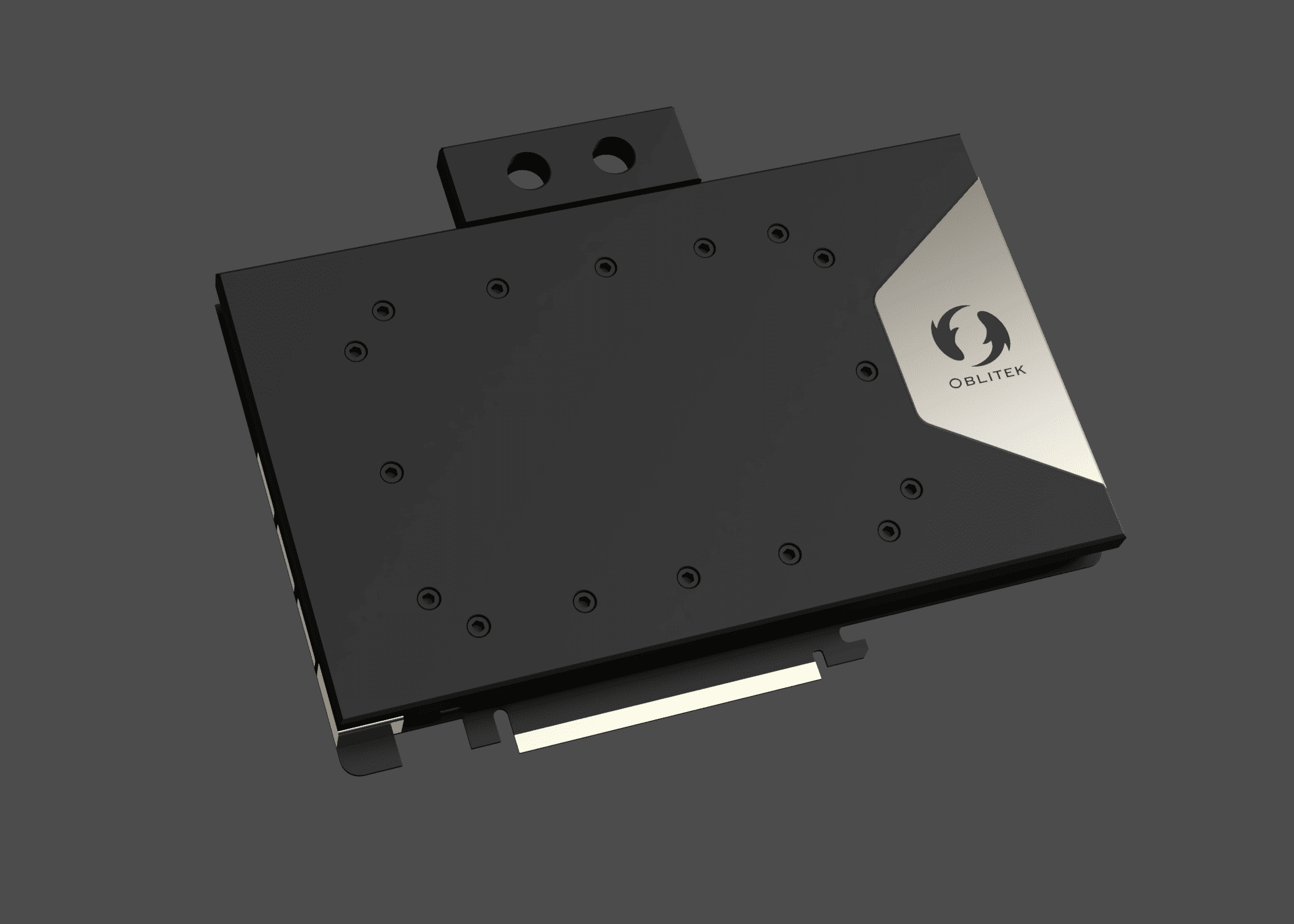

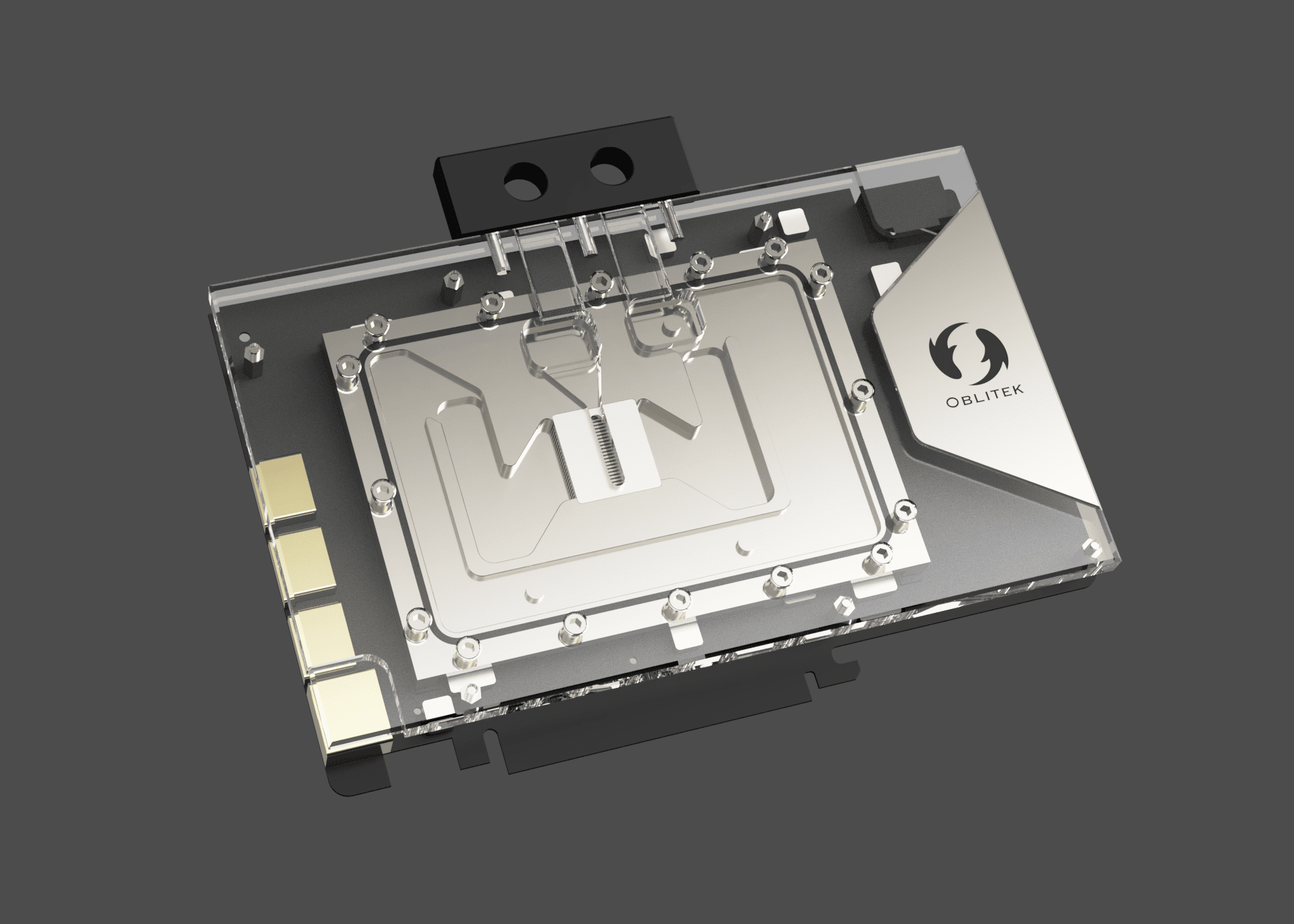

Strix / TUF 4090:
Maße mit Terminal und Backplate: 219 x 156,5 x 23,5
Ohne Terminal / mit Backplate: 219 x 131,5 x 22
Durch die hohen Kondensatoren geht es leider nicht viel flacher.

Kann sich aber noch geringfügig was ändern, der Block ist noch nicht ganz fertig.
MSI 4090 Suprim sollte die Tage auch fertig werden.



[spyfly]

Maße mit Terminal und Backplate: 219 x 156,5 x 23,5

Ist das nen Schreibfehler oder ist der Block mit Backplate wirklich 1,5cm länger?

Ansonsten schicker Block, gibt es auch alternative Terminals, die 5-10mm kürzer sind?



[Mendokusaay]

Wie schaut es mit der MSI Gaming Trio aus?
Ist da schon was geplant….
Das PCB der Trio und der X sind doch gleichbleibend oder irre mich ?
Jedenfalls wäre es toll wenn man dazu was erwähnen könnte

Mit freundlichen Grüßen



[Regok]

Ist das nen Schreibfehler oder ist der Block mit Backplate wirklich 1,5cm länger?

Ansonsten schicker Block, gibt es auch alternative Terminals, die 5-10mm kürzer sind?

Hab mich da schlecht ausgedrückt, beides ist mit Backplate, nur einmal mit Terminal und einmal ohne.

Etwas schmalere Terminals wären noch möglich, 10mm schmaler ist wegen des G1/4 Gewindes aber leider nicht möglich.

Beitrag automatisch zusammengeführt: 15.10.2022

Wie schaut es mit der MSI Gaming Trio aus?
Ist da schon was geplant….
Das PCB der Trio und der X sind doch gleichbleibend oder irre mich ?
Jedenfalls wäre es toll wenn man dazu was erwähnen könnte

Mit freundlichen Grüßen

Ich hab leider noch kein PCB der Trio, im Normalfall ist die TrioX und die Suprim aber weitestgehend identisch.



[spyfly]

Hab mich da schlecht ausgedrückt, beides ist mit Backplate, nur einmal mit Terminal und einmal ohne.

Und ich hab Länge und Tiefe vertauscht

Etwas schmalere Terminals wären noch möglich, 10mm schmaler ist wegen des G1/4 Gewindes aber leider nicht möglich.

Nen 20mm Low-Profile Terminal wäre was feines



[Felix the Cat]

Werden deine Oblitek Kühler auch über EZModding vertrieben?

Gefallen mir echt gut und könnte ich mir sehr gut für meine Suprim X vorstellen.

Und wird es auch CPU Kühler für den Sockel 1700 geben?



[spyfly]

Werden deine Oblitek Kühler auch über EZModding vertrieben?

Scheint so: https://ezmodding.com/Oblitek

Gefallen mir echt gut und könnte ich mir sehr gut für meine Suprim X vorstellen.

Ich finde beide Blöcke echt klasse.



[Mendokusaay]

Ich hab leider noch kein PCB der Trio, im Normalfall ist die TrioX und die Suprim aber weitestgehend identisch.

Im Kontext bedeutet das, dass im Normalfall einer Vorhandenen PCB der Trio ein Block folgen könnte ?

Wäre so unglaublich toll !
Ich behalte den Thread hier im Auge und bin gespannt wann was passieren wird

Liebe Grüße



[spacemonQuee]

weiß man denn schon welche Karten das Referenzdesign und welche ein custom PCB haben?



[spyfly]

welche Karten das Referenzdesign

- INNO3D GeForce RTX 4090 iCHILL X3 OC, 24GB GDDR6X, HDMI, 3x DP (N40903-246XX-18332989)
- INNO3D GeForce RTX 4090 iCHILL X3, 24GB GDDR6X, HDMI, 3x DP (C40903-246XX-1833VA47)
- INNO3D GeForce RTX 4090 iCHILL Frostbite, 24GB GDDR6X, HDMI, 3x DP (C4090-246XX-1833FB)
- INNO3D GeForce RTX 4090 iCHILL Black, 24GB GDDR6X, HDMI, 3x DP (C4090-246XX-18330005)
(siehe Alphacool Website)

welche ein custom PCB

alles andere sind Custom Designs



[Vipdom]

Weiß man schon wann ein Block für die RTX 4090 Windforce von Gigabyte kommt ? Bzw sind die Pcbs gleich mit der Gaming oc und Master Version von Gigabyte ? Oder langt da auch der Referenz kühler von ezmodding ?



[spyfly]

Weiß man schon wann ein Block für die RTX 4090 Windforce von Gigabyte kommt ? Bzw sind die Pcbs gleich mit der Gaming oc und Master Version von Gigabyte ?

Windforce hat nen anderen PCB als die Master und Gaming (OC).

Oder langt da auch der Referenz kühler von ezmodding ?

Referenz geht nur für die im obigen Post genannten Karten.



[spacemonQuee]

- INNO3D GeForce RTX 4090 iCHILL X3 OC, 24GB GDDR6X, HDMI, 3x DP (N40903-246XX-18332989)
- INNO3D GeForce RTX 4090 iCHILL X3, 24GB GDDR6X, HDMI, 3x DP (C40903-246XX-1833VA47)
- INNO3D GeForce RTX 4090 iCHILL Frostbite, 24GB GDDR6X, HDMI, 3x DP (C4090-246XX-1833FB)
- INNO3D GeForce RTX 4090 iCHILL Black, 24GB GDDR6X, HDMI, 3x DP (C4090-246XX-18330005)
(siehe Alphacool Website)


alles andere sind Custom Designs

ist das gesichert oder wurden auf der AC seite nur keine anderen Karten genannt? sieht ja dann ganz schön Mager aus an der referenzfront



[Regok]

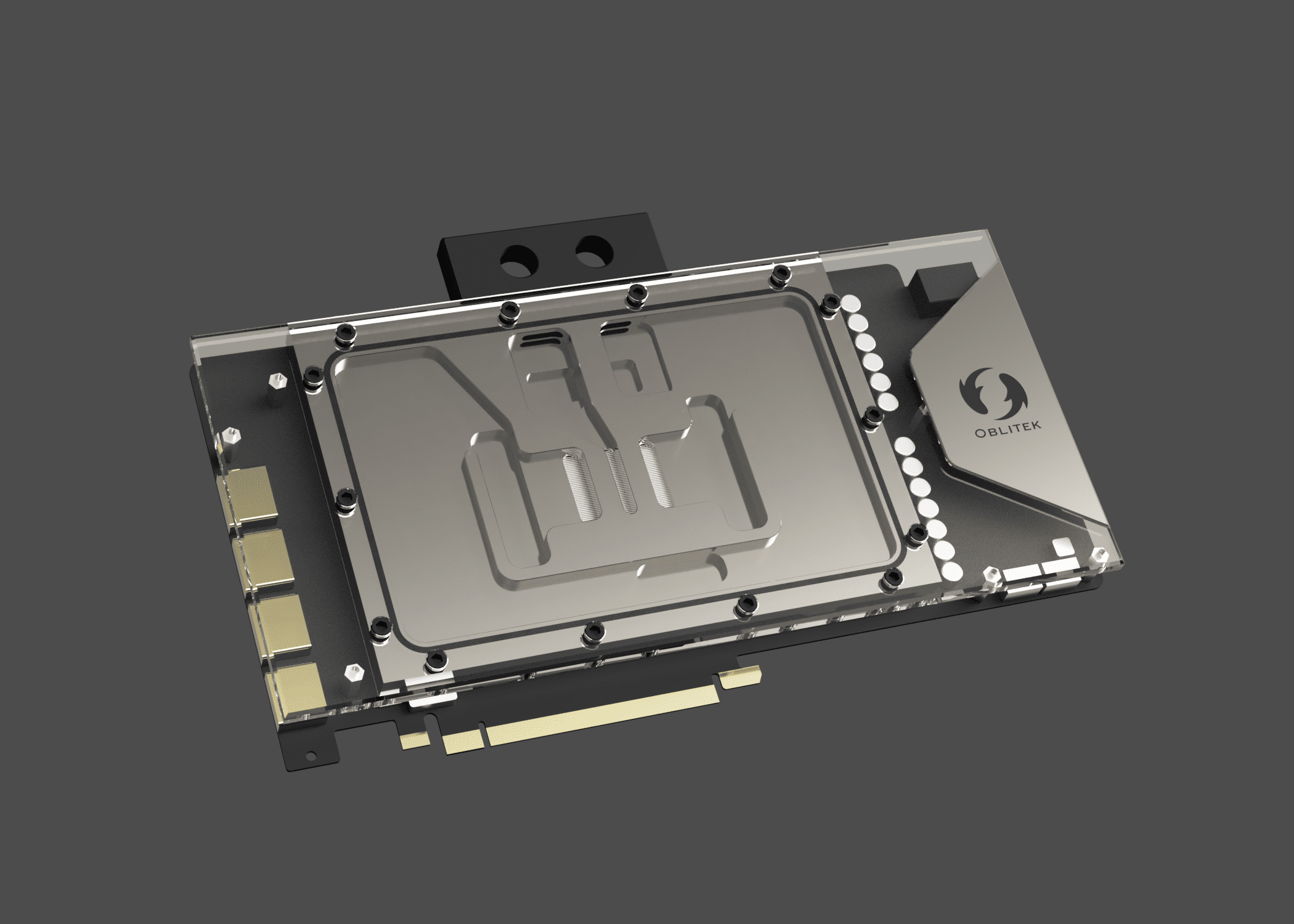

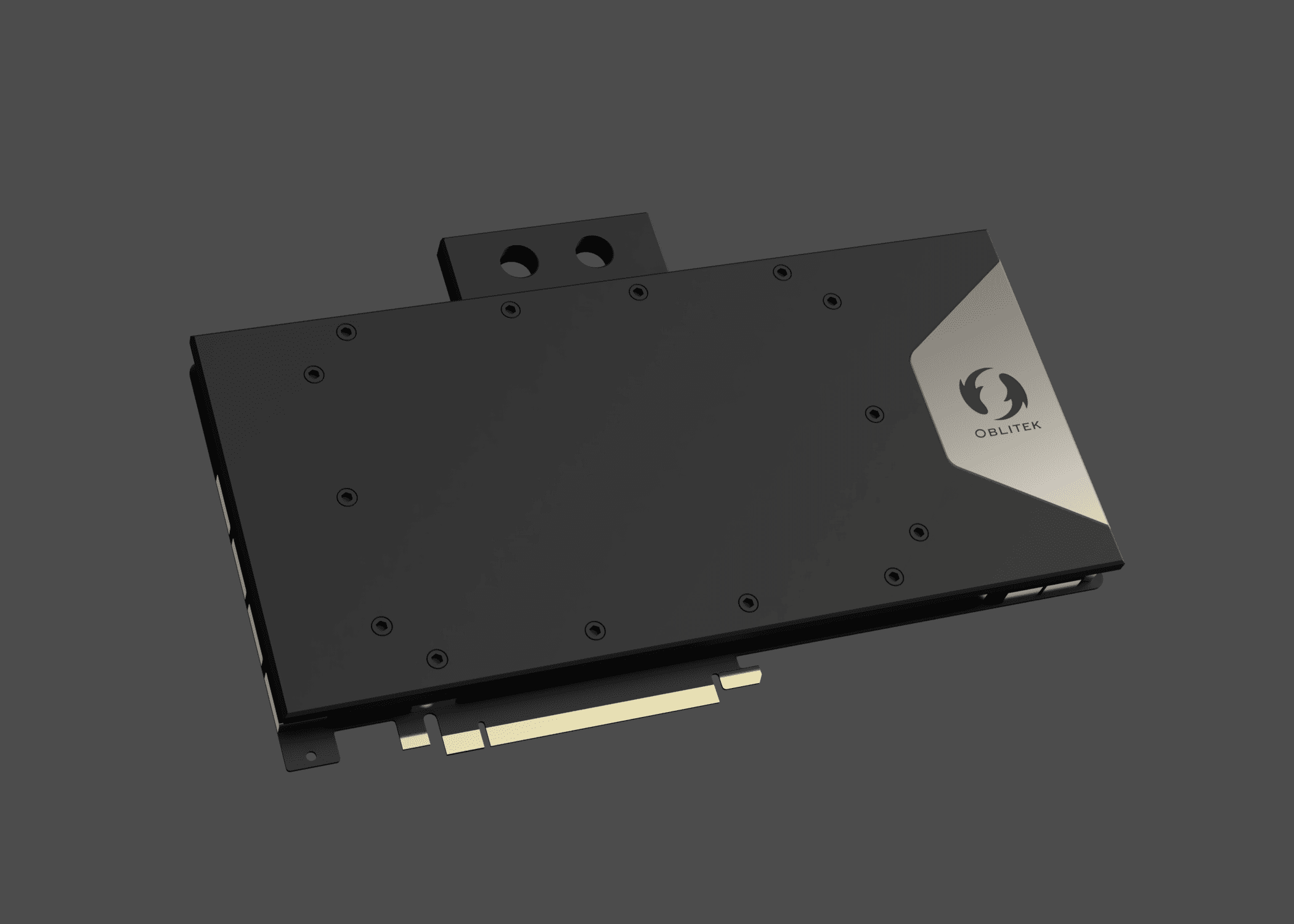

MSI 4090 SUPRIM X: (Genauso wie beim Strix noch WIP, kann sich also noch ein wenig was ändern, wir testen hier grade mit verschiedenen Versionen rum.)
Mit Terminal: 265 x 151 x 20,5
Ohne Terminal: 265x 126 x 20,5

Beitrag automatisch zusammengeführt: 16.10.2022

weiß man denn schon welche Karten das Referenzdesign und welche ein custom PCB haben?

Reference hat aktuell eigentlich nur Inno, und ein paar Karten die es in Europa nicht zu kaufen gibt. Evt. noch PNY dazu hab ich aber noch keine Infos.



[Gan77]

Wie schaut es mit der MSI Gaming Trio aus?

Das Trio-Board ist identisch mit dem Suprim. Aber minus 8 Phasen



[error126]

...also kann man per Lötkolben aus der Trio eine Suprim machen



[genzo]

sieht ja dann ganz schön Mager aus an der referenzfront

Da muss man wohl einfach noch etwas abwarten. Die typischen Referenzkarten sind entweder noch nicht in Europa angekommen (PNY, KFA2 SG) oder wurden noch gar nicht veröffentlicht (Gainward Phoenix, Palit GamingPro). Die Zotac Trinity hatte doch auch bei der 30er Serie schon ein leicht abweichendes Ref Design wo es dann teilweise eigene Blöcke für gab.

@Regok
Gibt es irgendwelche Pläne für Blöcke (Bykski oder eure eigenen) mit Terminal hinten statt oben?
Der Oblitek Strix Block bspw. wäre von den Abmessungen dann nämlich ein Traum für alle Leute mit eingeschränktem Platz im Gehäuse.



[spyfly]

mit Terminal hinten statt oben?

Bringt aber auch nur begrenzt was, weil der 12VHPWR Stecker nicht angewinkelt ist.

Wobei, mittlerweile gibt's solche Lösungen: https://www.hardwareluxx.de/index.p...wr-cablemod-will-winkel-adapter-anbieten.html



[Sinusspass]

Terminal hinten wäre echt perfekt. Bei den breiten, aber recht kurzen Karten macht das nur Sinn.
Ein Kühler mit Kühlbodeneinsatz, Terminal hinten und ohne Acryl wäre so gut wie gekauft.



[Mendokusaay]

Das Trio-Board ist identisch mit dem Suprim. Aber minus 8 Phasen

Einmal weiterleiten an dem Support bitte
Das hat mir Arbeit erspart was das betrifft. Wollte die schon selber auseinander nehmen

Sehr gut 👍

Beitrag automatisch zusammengeführt: 17.10.2022

...also kann man per Lötkolben aus der Trio eine Suprim machen

Hehe …
Nicht ganz….Die Trio hat keine Dampfkammer



[Felix the Cat]

MSI 4090 SUPRIM X: (Genauso wie beim Strix noch WIP, kann sich also noch ein wenig was ändern, wir testen hier grade mit verschiedenen Versionen rum.)
Mit Terminal: 265 x 151 x 20,5
Ohne Terminal: 265x 126 x 20,5

Kommen die Kühler eigentlich mit ohne oder RGB Elemente?



[error126]

Nicht ganz….Die Trio hat keine Dampfkammer

...das wiederum ist egal, wenn man eh einen Waterblock drauf schnallt.



[Regok]

Kommen die Kühler eigentlich mit ohne oder RGB Elemente?

Wird ne Nut für einen LED-Streifen bei den Acryl-Kühlern geben, ist aber optional.

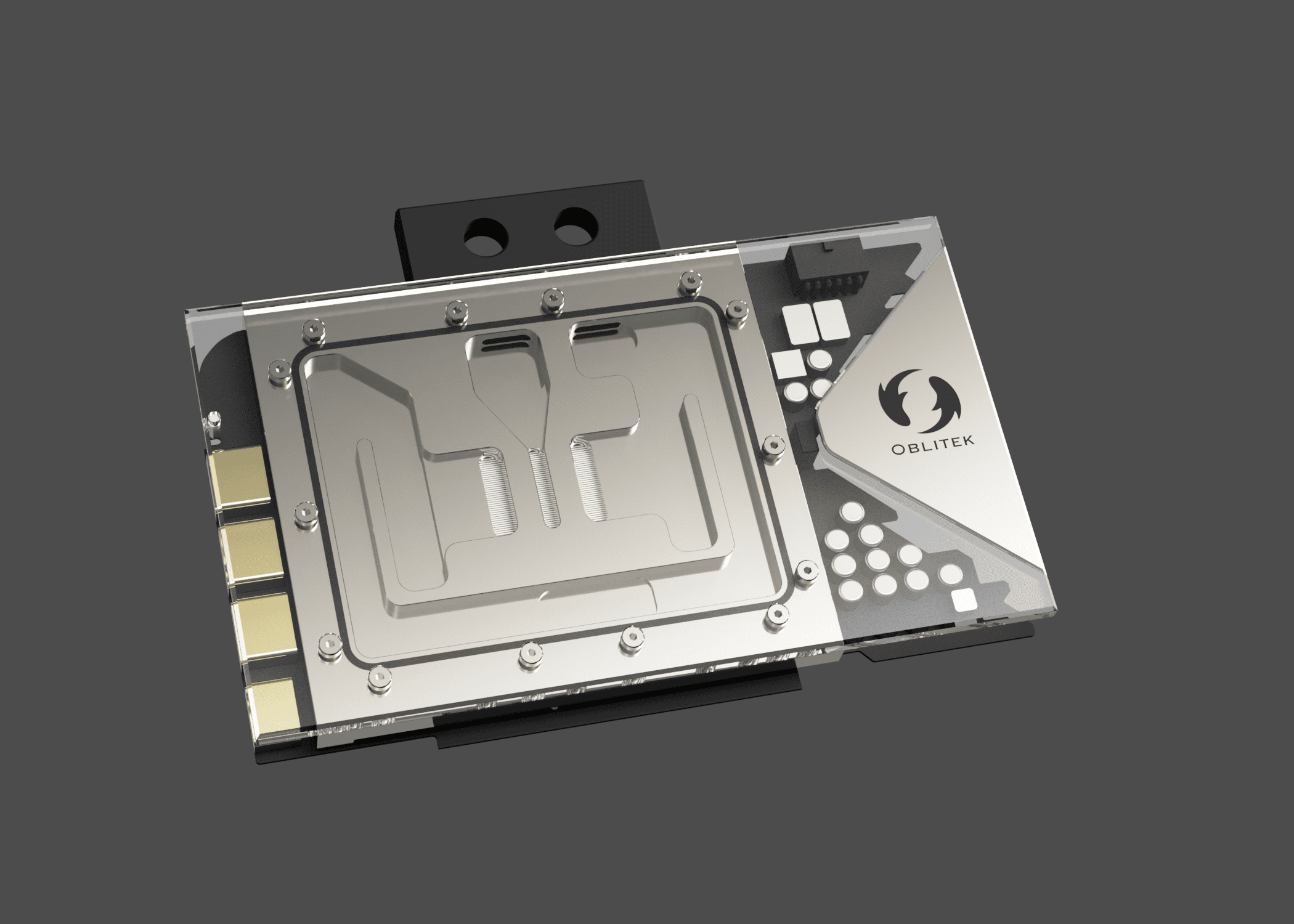

Hier nochmal die andere Version für den FE Block mit getrennten Kühlbodeneinsatz, 10mm Kupfer und Terminal direkt mit dem Kupferteil verschraubt.
Ich tendiert aktuell eher für diese Bauart bei allen Blöcken, hat kühltechnisch und von der Haltbarkeit Vorteile, ist allerdings etwas teurer aufgrund der größeren Kupfermenge.



[Sinusspass]

Terminal nach hinten und Acetaldeckel und der ist gekauft.



[spyfly]

Terminal nach hinten und Acetaldeckel und der ist gekauft.

Beim FE Block bietet sich das mit dem Terminal im cutout wirklich an.



[Sinusspass]

Eigentlich bietet sich das überall an. In die Länge hat man an sich immer die volle Breite des Mainboards Platz, in die Breite limitiert das Gehäuse gerne mal.



[genzo]

Wird ne Nut für einen LED-Streifen bei den Acryl-Kühlern geben, ist aber optional.

Habt ihr für die LED-Streifen eine eigene Quelle oder wollt ihr die Bykski nutzen?



[Regok]

Habt ihr für die LED-Streifen eine eigene Quelle oder wollt ihr die Bykski nutzen?

Die LED-Streifen produzieren wir selber.

Ich guck mal was sich zumindest bei der FE wegen Terminal an der kurzen Seite machen lässt



[spacemonQuee]

wie ist das eigentlich inzwischen mit Garantie bei den Herstellern? Darf man die alle auf Wasser umbauen (vorrausgesetzt man macht beim Umbau nichts kaputt)? Bei den FE Karten weiß ich z.B. nicht, wie Nvidia dazu steht.
Hoffe die Oblitek Schrauben sind härter als die der Bykski Blöcke. Die waren doch sehr weich.

Etwas teurer wegen mehr Kupfer heißt grob was? 10€, 30€, 50€ mehr?

Gibts hier schon User die berichten können wie die VRAM temps der 4090 sind (auch wenn "nur" frontbestückung und nicht auf der Rückseite)? Die haben mir immer am meisten Sorgen gemacht bei der 3090 weshalb ich zu den Sandwich-Blöcken gegriffen hab.



[Burnout_Student]

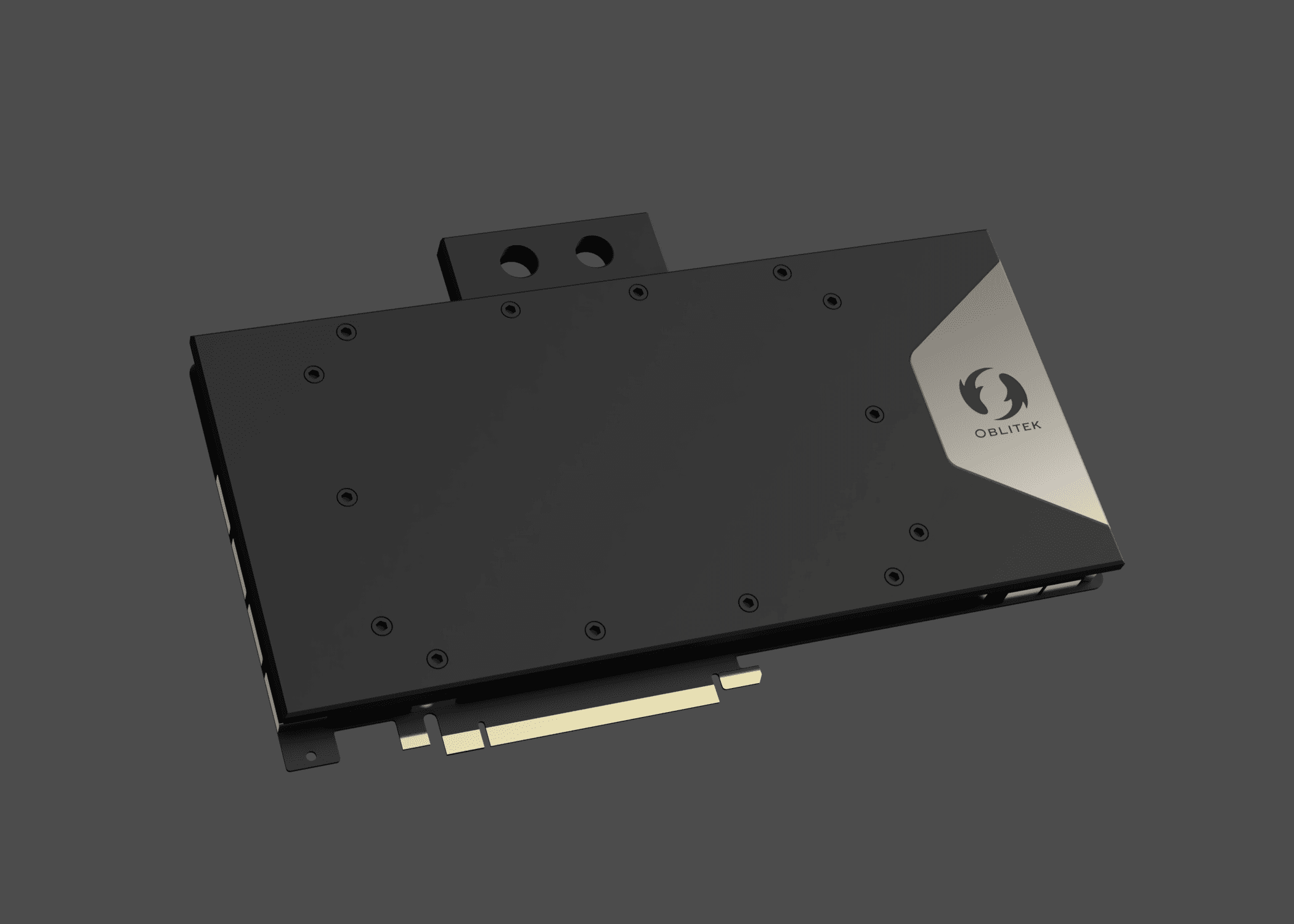

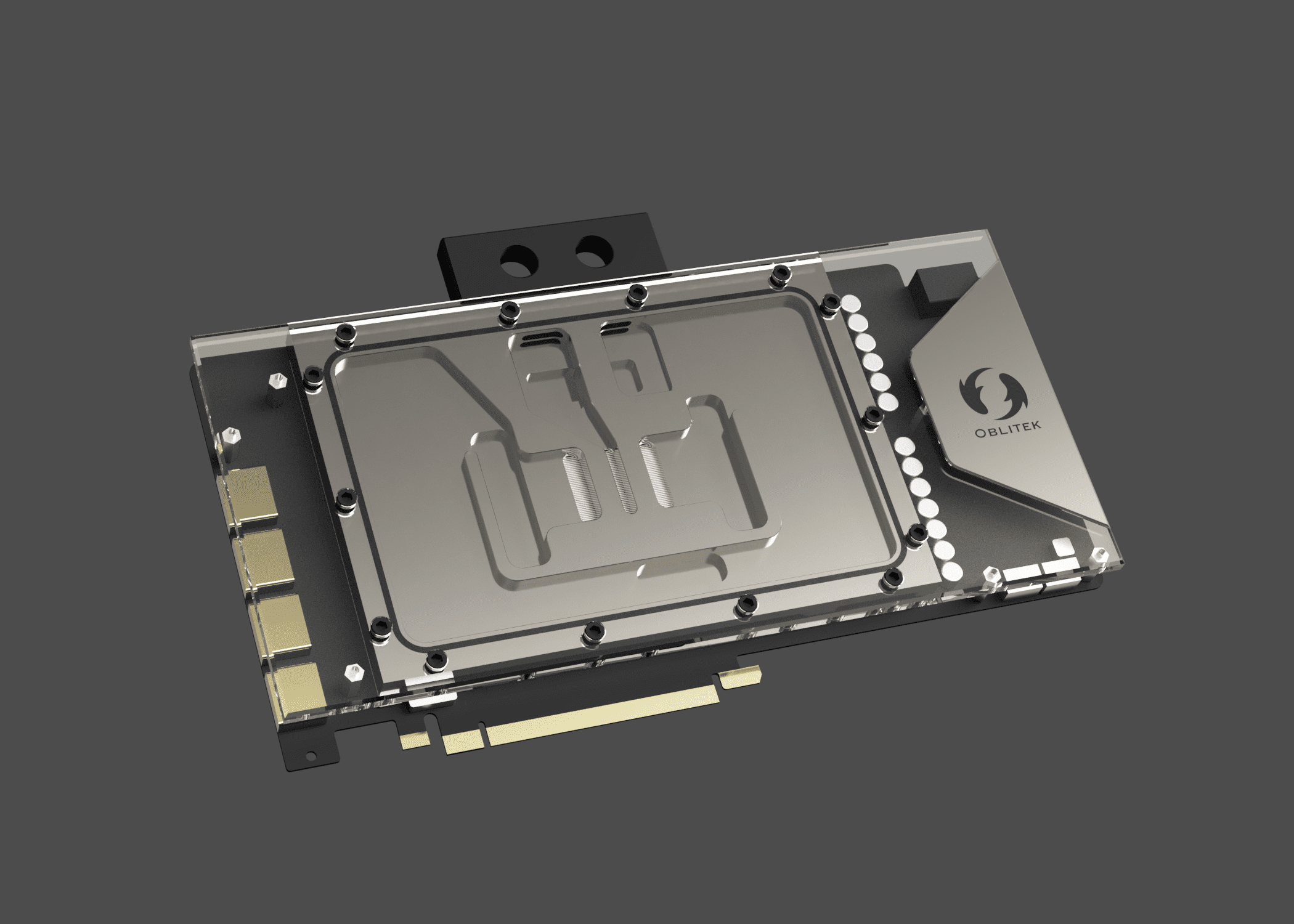

MSI 4090 SUPRIM X: (Genauso wie beim Strix noch WIP, kann sich also noch ein wenig was ändern, wir testen hier grade mit verschiedenen Versionen rum.)
Mit Terminal: 265 x 151 x 20,5
Ohne Terminal: 265x 126 x 20,5

Anhang anzeigen 803282Anhang anzeigen 803284

Beitrag automatisch zusammengeführt: 16.10.2022

Reference hat aktuell eigentlich nur Inno, und ein paar Karten die es in Europa nicht zu kaufen gibt. Evt. noch PNY dazu hab ich aber noch keine Infos.

Eine Version in Kupfer wird es davon nicht geben oder ?
