[Sammelthread] Gigabyte GA-MA790FXT-UD5P / MA790XT-UD4P (AMD 790FX/790X/SB750) [2]

Gigabyte​

GA-MA790FXT-UD5P | GA-MA790XT-UD4P​

Sockel AM3 Mainboards​

Gigabyte GA-MA790FXT-UD5P | Gigabyte GA-MA790XT-UD4P​

Inhalt

• Spezifikationen
• Bilder
• Alles rundum GA-MA790FXT-UD5P
• Alles rundum GA-MA790XT-UD4P
• Optimizing
• Custom Cool "n" Quiet - PhenomMsrTweaker Guide
• Die Unterschiede
• Problemlösungen
• Links

Spezifikationen

• AMD 790FX / SB750
• Realtek ALC889A
• Realtek RTL8111DL
• Texas Instruments TSB43AB23
• AMD SB750 + JMicron JMB322

Steckplätze

• 2 x PCIe 2.0 16x
• 3 x PCIe 1x
• 2 x PCI

I/O-Anschlüsse

• 2 x PS/2
• 1 x Optisch S/PDIF
• 1 x Coaxial S/PDIF
• 2 x IEEE 1394a
• 8 x USB 2.0
• 2 x Gbit-LAN
• 6 x 3.5mm Klinke

Interne Anschlüsse

• 1 x Floppy
• 1 x IDE
• 10 x SATA
• 1 x 4-Pin-Lüfteranschluss
• 4 x 3-Pin-Lüfteranschluss
• 1 x Audio
• 1 x S/PDIF In/Out
• 1 x Firewire
• 2 x USB 2.0
• 1 x Parallel
• 1 x Seriell

Speicherslots

• 4 x DDR3 1666+/1333/1066MHz max. 16 GB

Besonderheiten/Sonstiges

• 2oz Copper PCB
• All-Solid Capacitor
• Ultra Durable 3
• 8+2 Phasen Stromversorgung
• Dual BIOS

Lieferumfang

• GA-MA790FXT-UD5P | UD4P
• Treiber CD
• Beidienungsanleitung
• Quick Installation Guide
• 1 x IDE und 1 x Floppy Kabel
• 4 x SATA Kabel
• 1 x eSATA Blende mit Stromanschluss
• ATX Blende

<<Bilder>>​

Gigabyte GA-MA790FXT-UD5P​

​

Gigabyte GA-MA790XT-UD4P​

(thx an Buggyfield)​

<< GA-MA790FXT-UD5P >>​

19.01.2009 - F3 (First Release)

23.01.2009 - F4D

• Fix USB Keyboard issue
• Fix Green LAN issue
• Fix voltage issue when set over than 2.2V

08.03.2009 - F4G

• Fix USB issue

10.03.2009 - F3B

• Update ACC code for Phenom II X3 CPU

13.03.2009 - F4

• Fix USB Keyboard issue
• Fix Green LAN issue
• Fix voltage issue when set over than 2.2V
• Improve LAN compatibility
• Improve Audio compatibility

16.03.2009 - F3i

• Update CPU ID (for AMD NPRP)

01.04.2009 - F5C

• Modify voltage options for overclocking ability enhanced

08.04.2009 - F3L

• Update CPU ID (for AMD NPRP)

21.05.2009 - F5

• Update ACC code and CPU ID (Support AGESA 3.3.2.4 code for Phenom II X3 CPU)

22.05.2009 - F3K

• Update CPU ID (for AMD NPRP)

28.07.2009 - F3M

• Update CPU ID (for AMD NPRP)

06.08.2009 - F6

• Update CPU ID (AGESA 3.5.3.0 for Phenom II / Athlon II AM3 CPU)

16.09.2009 - F7

• Update CPU ID (Support AGESA 3.5.3.1 code / AM3 C3 CPU)

12.10.2009 - F6G

• Update CPU ID (for AMD NPRP)

20.10.2009 - F6H

• Update CPU ID (for AMD NPRP)

03.11.2009 - F8C

• Beta BIOS
• Add CPU Core Control option

15.04.2010 - F8F

• Beta BIOS
• Support AMD X6 CPU

26.04.2010 - F8H

• Beta BIOS
• Add CPU Core Control option
• Update CPU AGESA 3.7.0.0 for AMD 6core CPU

05.07.2010 - F8K

• Beta BIOS
• Update CPU AGESA 3.7.0.1
• Improve CPU compatibility(neustes)

*Alle BIOS des UD5P liegen als BackUp auf meinen Rechner, falls jemand doch mal ein BIOS nutzen will was nicht mehr auf den Gigabyte Servern verfügbar ist*


Wie flash ich das BIOS / Was ist QFlash?

QFlash ist ein im BIOS integriertes Tool zum flashen des BIOS

• Neustes BIOS von der Gigabyte Seite downloaden
• Das .rar File entpacken
• Nur die BIOS Datei (bspw. M79XTUD5.F3; M79XTUD5.F4; M79XTUD5.F5 usw.) auf den Stick kopieren
• Neustarten und ins BIOS gehen (Entf drücken)
• F8 drücken um QFlash aufzurufen
• USB Stick auswählen, BIOS File auswählen, flashen.. (Sollte kein USB-Stick angezeigt werden, so müsst ihr im BIOS noch die Option "USB Storage Legacy" auf Enabled stellen)
• freuen
• Achtung! Das flashen des BIOS geschieht auf eigene Gefahr!

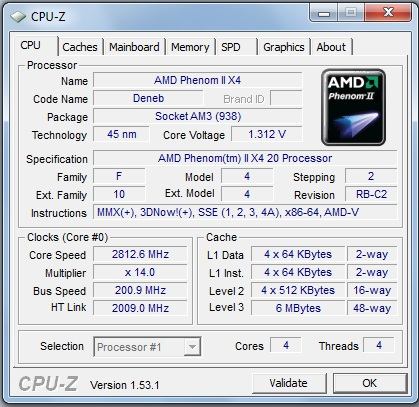

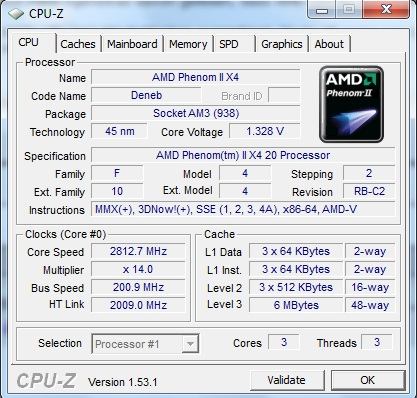

Freischalten von "deaktivierten Kernen"

Für das freischalten, der deaktivierten Kerne eures Sempron 140/Athlon II/Phenom II benötigt ihr eines der folgenden BIOS.

• F3B
• F5
• F3K
• F3M
• F6
• F7
• F6G
• F6H
• F8C usw.

Um die "deaktivierten Kerne" freizuschalten muss im BIOS lediglich die Option "EC Firmware Selection" auf "Hybrid" gestellt werden.
Nach einem kurzen BIOS save (wo der PC nicht ausgeschaltet werden darf) und einem Reboot sollte sich die CPU als Athlon II oder Phenom II X4 xxx melden, nun muss man nur noch mit Prime95/S&M oder IntelBurnTest (dieser hat im übrigen NICHTS mit der Firma Intel zu tun, was manche fälschlicherweise annehmen) prüfen ob die CPU bzw. die dazugewonnen Kerne auch voll funktionstüchtig sind und zu 100% fehlerfrei arbeiten, sollten sie dies tun kann man sich über eine kostengünstige Dual oder Quad-CPU freuen
>>EINE GARANTIE DAS ES BEI JEDEM FUNKTIONIERT GIBT ES NICHT, DA ES VON DER CPU BZW. DEREN PRODUKTION ABHÄNGIG IST<<



CPU OC-Ergebnisse
AMD Sempron CPUs:

AMD Athlon II CPUs:


AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition @ 3600MHz @ 1.440V | Cooler >> Scythe Mugen 2 - lain.eRRoR
• AMD Phenom II X3 720 Black Edition @ 3200MHz @ 1.296V | Cooler >> Scythe Mugen 2 - lain.eRRoR

CPU UV-Ergebnisse
AMD Sempron CPUs:

AMD Athlon II CPUs:


AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition @ 800MHz @ 0.784V | Cooler >> Scythe Mugen 2 - lain.eRRoR
• AMD Phenom II X3 720 Black Edition @ 2800MHz @ 1.184V | Cooler >> Scythe Mugen 2 - lain.eRRoR

IMC (NB) Overclocking
AMD Sempron CPUs:

AMD Athlon II CPUs:


AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition - Clock: 2.8GHz | NB VID : 1.40V | NB : 1.30V - lain.eRRoR
• AMD Phenom II X3 720 Black Edition - Clock: 2.6GHz | NB VID : 1.35V | NB : 1.20V - lain.eRRoR
• AMD Phenom II X3 720 Black Edition - Clock: 2.2GHz | NB VID : 1.10V | NB : 1.20V - lain.eRRoR
• AMD Phenom II X4 955 Black Edition - Clock: 2.2GHz | NB VID : 1.10V | NB : 1.20V - surfer1

RAM OC-Ergebnisse

• 2x 2GB Crucial Value DDR3-1333 CL9-9-9-24 1T @ 1.50V >>> DDR3-1333 CL6-6-6-18 1T @ 1.70V - lain.eRRoR
• 2x 2GB OCZ Reaper DDR3-1333 CL6-6-6-18 1T @ 1.75V >>> DDR3-1333 CL5-6-6-18 1T @ 1.65V - klappstuhl83
• 2x 2GB OCZ Platinum DDR3-1600 CL7-7-7-24 1T @ 1.90V >>> DDR3-1333 CL6-6-6-18 1T @ 1.70V - Copman
• 2x 2GB OCZ Platinum DDR3-1333 CL7-7-7-20 1T @ 1.80V >>> DDR3-1333 CL6-6-6-18 1T @ 1.70V - Fuu
• 4x 2GB OCZ Platinum DDR3-1600 CL7-7-7-24 1T @ 1.90V >>> DDR3-1333 CL6-6-6-18 1T @ 1.70V - Paddy875
• 2x 2GB G.Skill RipJaws DDR3-1600 CL7-7-7-24 1T @ 1.65V >>> DDR3-1333 CL7-7-7-20 1T @ 1.65V - Frontferkel
• 4x 2GB G.Skill RipJaws DDR3-2000 CL9-9-9-24 1T @ 1.65V >>> DDR3-1600 CL8-8-8-22 1T @ 1.60V - GA-Thrawn
• 4x 2GB OCZ Platinum DDR3-1600 CL7-7-7-24 1T @ 1.65V >>> DDR3-1600 CL8-8-8-30 1T @ 1.60V - surfer1

Speicherkompatibilität

• Crucial Value 4GB PC3-10667U CL9 (DDR3-1333) (CT2KIT25664BA1339) - lain.eRRoR
• OCZ Reaper HPC Edition 4GB PC3-10667U CL6 (DDR3-1333) (OCZ3RPR13334GK) - klappstuhl83
• OCZ Platinum 4GB PC3-12800U CL7 (DDR3-1600) (OCZ3P16004GK) - Copman
• OCZ Platinum 4GB PC3-10667U CL7 (DDR3-1333) (OCZ3P13334GK) - Fuu
• G.Skill Kit 4GB PC3-12800 CL9 (DDR3-1600) (F3-12800CL9D-4GBNQ) - Frontferkel
• Corsair XMS3 4GB PC3-10666 CL9 (DDR3-1333) (TW3X4G1333C9A) - CBOT
• G.Skill RipJaws 4GB PC3-12800 CL7 (DDR3-1600) (F3-12800CL7D-4GBRH) - Frontferkel
• G.Skill Kit 4GB PC3-10666 CL9 (DDR3-1333) (F3-10666CL9D-4GBNQ) - bytefuzzy
• Kingston HyperX 4GB PC3-10667 CL7 (DDR3-1333) (KHX1333C7D3K2/4G) - Sogge
• Patriot Gamer 4GB PC3-12800 CL7 (DDR3-1600) (PGS34G1600LLKA) - golobali
• G.Skill RipJaws 4GB PC3-16000U CL9 (DDR3-2000) (F3-16000CL9D-4GBRH) - GA-Thrawn
• OCZ Platinum AMD Edition 8GB PC3-12800U CL7 (DDR3-1600) (OCZ3P1600LVAM4GK) - surfer1

CPU Kühler / RAM Kompatibilität

• Scythe Mugen 2 | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - lain.eRRoR
• Noctua NH-C12P | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - golobali
• Xigmatek Thor´s Hammer | passt ohne Einschränkungen | Keine Probleme @ Slot 1 & 4 - surfer1
• EKL Alpenföhn Nordwand | passt ohne Einschränkungen | Keine Probleme @ Slot 1 & 4 - GA-Thrawn

<< GA-MA790XT-UD4P >>​

16.01.2009 - F2 (First Release)

10.03.2009 - F2B

• Update ACC code for Phenom II X3 CPU

12.03.2009 - F3

• Improve LAN compatibility

27.03.2009 - F4A

• Update CPU ID

21.05.2009 - F4

• Update CPU ID (AGESA 6.1.2.0)

22.05.2009 - F4G

• Update CPU ID (for AMD NPRP)

28.07.2009 - F4L

• Update CPU ID (for AMD NPRP)

29.07.2009 - F5C

• Update CPU ID (Support AM3 Athlon II 245/240 CPU)

06.08.2009 - F5

• Update CPU ID (AGESA 3.5.3.0 for Phenom II / Athlon II AM3 CPU)

16.09.2009 - F6

• Update CPU ID (Support AGESA 3.5.3.1 code / AM3 C3 CPU)

03.11.2009 - F7B

• Beta BIOS
• Add CPU Core Control option

20.11.2009 - F7

• Add CPU Core Control option
• Update Raid\AHCI ROM

08.01.2010 - F8B

• Beta BIOS
• Update CPU ID (AGESA 3.5.3.1)

06.04.2010 - F8C

• Beta BIOS
• Update AGESA 3.7.0.0 for AMD 6core CPU

16.04.2010 - F8D

• Beta BIOS
• Support AMD X6 CPU

05.07.2010 - F8F

• Beta BIOS
• Fix audio noise issue while running ET6 in Win7(neustes)

Wie flash ich das BIOS / Was ist QFlash?

QFlash ist ein im BIOS integriertes Tool zum flashen des BIOS

• Neustes BIOS von der Gigabyte Seite downloaden
• Das .rar File entpacken
• Nur die BIOS Datei (bspw. M79XTUD4.F3; M79XTUD4.F4; M79XTUD4.F5 usw.) auf den Stick kopieren
• Neustarten und ins BIOS gehen (Entf drücken)
• F8 drücken um QFlash aufzurufen
• USB Stick auswählen, BIOS File auswählen, flashen.. (Sollte kein USB-Stick angezeigt werden, so müsst ihr im BIOS noch die Option "USB Storage Legacy" auf Enabled stellen)
• freuen
• Achtung! Das flashen des BIOS geschieht auf eigene Gefahr!

Freischalten von "deaktivierten Kernen"

Für das freischalten, der deaktivierten Kerne eures Sempron 140/ Athlon II/Phenom II benötigt ihr eines der folgenden BIOS.

• F2B
• F4G
• F4L
• F5C
• F5
• F6
• F7B
• F7
• F8B usw.

Um die "deaktivierten Kerne" freizuschalten muss im BIOS lediglich die Option "EC Firmware Selection" auf "Hybrid" gestellt werden.
Nach einem kurzen BIOS save (wo der PC nicht ausgeschaltet werden darf) und einem Reboot sollte sich die CPU als Athlon II oder Phenom II X4 xxx melden, nun muss man nur noch mit Prime95/S&M oder IntelBurnTest (dieser hat im übrigen NICHTS mit der Firma Intel zu tun, was manche fälschlicherweise annehmen) prüfen ob die CPU bzw. die dazugewonnen Kerne auch voll funktionstüchtig sind und zu 100% fehlerfrei arbeiten, sollten sie dies tun kann man sich über eine kostengünstige Dual oder Quad-CPU freuen
>>EINE GARANTIE DAS ES BEI JEDEM FUNKTIONIERT GIBT ES NICHT, DA ES VON DER CPU BZW. DEREN PRODUKTION ABHÄNGIG IST<<



CPU OC-Ergebnisse
AMD Sempron CPUs:

AMD Athlon II CPUs:

• AMD Athlon II X4 630 @ 3500MHz @ 1.440V | Cooler >> Revoltec PipeTower Advanced - Pirate85

AMD Phenom II CPUs:

• AMD Phenom II X4 955 Black Edition @ 3600MHz @ 1.312V | Cooler >> Noctua NH U12P - RoughNeck
• AMD Phenom II X4 955 Black Edition @ 3600MHz @ 1.344V | Cooler >> Alpenföhn Brocken - NyLeZ
• AMD Phenom II X4 955 Black Edition @ 3700MHz @ 1.328V | Cooler >> EKL Alpenföhn Brocken - toco
• AMD Phenom II X3 720 Black Edition @ X4 @ 3500MHz @ 1.41xV | Cooler >> EKL Alpenföhn Brocken - toco

CPU UV-Ergebnisse
AMD Sempron CPUs:

AMD Athlon II CPUs:

• AMD Athlon II X2 240 @ 2800MHz @ 1.088V | Cooler >> ZEROtherm Nirvana Premium NV120 - Pirate85

AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition @ 2800MHz @ 1.168V | Cooler >> water - derschlambi
• AMD Phenom II X4 955 Black Edition @ 3200MHz @ 1.200V | Cooler >> Zalman CNPS 9700 - Civilizator

IMC (NB) Overclocking
AMD Sempron CPUs:

AMD Athlon II CPUs:


AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition @ X4 - Clock: 2.5GHz | NB VID : 1.375V | NB : 1.30V - toco
• AMD Phenom II X4 955 Black Edition - Clock: 2.6GHz | NB VID : 1.200V | NB : 1.20V - toco

RAM OC-Ergebnisse

• 2x 2GB Corsair XMS DDR3-1333 CL9-9-9-24 1T @ 1.60V >>> DDR3-1333 CL7-7-7-18 1T @ 1.60V - @tuxus
• 2x 2GB Crucial Value DDR3-1333 CL9-9-9-24 1T @ 1.50V >>> DDR3-1333 CL7-7-7-20 1T @ 1.60V - toco
• 2x 2GB GeIL EVO-ONE DDR3-2133 CL9-9-9-28 1T @ 1.65V >>> DDR3-1666 CL7-7-7-24 1T @ 1.65V - Sigges

Speicherkompatibilität

• Kingston ValueRAM 4GB PC3-10667U CL9 (DDR3-1333) (KVR1333D3N9K2/4G) - danykoston
• Mushkin Kit SP3-10666 4GB PC3-10667 CL9 (DDR3-1333) (996586) - derschlambi
• OCZ Gold AMD Edition 4GB PC3-12800U CL8 (DDR3-1600) (OCZ3G1600LVAM4GK) - plexmaster
• Corsair XMS3 Kit 4GB PC3-10667U CL9 (DDR3-1333) (TW3X4G1333C9) - NyLeZ
• Corsair XMS3 DHX Kit 4GB PC3-12800U CL9 (DDR3-1600) (TW3X4G1600C9DHX) - Civilizator
• G.Skill Kit 4GB PC3-12800U CL9 (DDR3-1600) (F3-12800CL9D-4GBNQ) - Don Kanalie
• Crucial Value 4GB PC3-10667U CL9 (DDR3-1333) (CT2KIT25664BA1339) - toco
• G.Skill RipJaws 4GB PC3-10667U CL7 (DDR3-1333) (F3-10666CL7D-4GBRH) - XizoR
• GeIL EVO ONE 4GB PC3-17066U CL9 (DDR3-2133) (GE34GB2133C9DC) - Sigges

CPU Kühler / RAM Kompatibilität

• Zalman CNPS 9700 | passt ohne Einschränkungen | Keine Probleme @ Slot 1 bis 4 - Civilizator
• Thermalright IFX-14 | passt mit Einschränkungen | Kein hohen HS @ Slot 1 bis 4 - borschtle
• EKL Groß Clockner | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - mahoo
• Scythe Zipang | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - @tuxus
• EKL Alpenföhn Brocken | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - toco

<|< Optimizing >|>​

Stromsparoptimierungen

• S-ATA/P-ATA Controller deaktivieren falls nicht notwendig
• Floppy Controller deaktivieren falls nicht notwendig
• Floppy deaktivieren
• RAID Controller deaktivieren falls nicht notwendig
• 1 von 2 Gbit LAN deaktivieren falls nicht notwendig
• Parallel/Serial Port deaktivieren falls nicht notwendig
• Onboard Sound deaktivieren falls nicht notwendig

Performanceoptimierungen

• Nicht benutzte S-ATA/P-ATA Ports deaktivieren (Auto => Deaktiviert) | verkürzt die Wartezeit bei der Laufwerkserkennung
• Laufwerkerkennung auf 0 Sekunden setzen | verkürzt die Wartezeit bei der Laufwerkserkennung
• (Phenom II) CPU NB Multiplikator auf 11x stellen | steigert die Leistung des IMC/CPUs (only BlackEditions)
• RAM mit 1333MHz (Bank Cycle Time, kurz tRC) im BIOS auf 20 stellen | verkürzt die Reaktionszeit
• CommandRate (CR) auf 1T stellen | verkürzt die Reaktionszeit und erhöht den Datendurchsatz

*Alle Optimierungen sind zu 99% OHNE jedigliche Art von Spannungserhöhnungen möglich => OHNE Garantie*

Custom Cool "n" Quiet _ PhenomMsrTweaker Guide​

Kurze Einleitung:

Jeder der sich ein wenig im AMD Lager bzw. mit AMD Prozessoren auskennt dürfte schon öfters über dem Begriff "Cool "n" Quiet" gestolpert sein.
Cool "n" Quiet (CnQ) ist eine Stromsparfunktion die seit dem ersten Athlon64 in jedem AMD Prozessor Einzug hält.



Was ist Cool "n" Quiet und wie funktioniert es?

Die Stromsparfunktion CnQ sorgt dafür das der Prozessor in einem niedrigen Lastzustand herunter getaktet wird (bspw. von 3GHz auf 800MHz)
Doch bietet Cool "n" Quiet noch mehr, sogenannte P-States sorgen dafür das der Prozessor je nach Last mit einer anderen Leistung (MHz, GHz) betrieben wird.

Beispiel:

• P0 = 3.2GHz
• P1 = 2.4GHz
• P2 = 1.6GHz
• P3 = 0.8GHz

Um noch mehr Strom zu sparen gehört auch ein vernüftiges Energiemanagement mit zur Ausstattung von CnQ.
So regelt sich nicht nur die CPU Leistung je nach Lastzustand nach oben oder unten, sondern auch die Spannung des Prozessors.

So kann bspw. eine Phenom II CPU mit folgenden Werten betrieben werden..

• P0 = 3.2GHz = 1.325V
• P1 = 2.4GHz = 1.250V
• P2 = 1.6GHz = 1.150V
• P3 = 0.8GHz = 0.900V

Kommen wir zur Kehrseite der Medaille.

Will man den Prozessor nun übertakten, kommt man meist leider nicht drum rum CnQ zu deaktivieren.
Der Grund liegt darin, das CnQ nur ordnungsgemäß funktioniert wenn im BIOS der Multiplikator des Prozessors auf Standard (Auto) belassen wird.
Ist CnQ aktiviert und man übertaktet den Prozessor kann es sein das, daß Bild schwarz bleibt (BIOS Reset) oder aber das System instabil wird.



Um dieses Problem zu lösen, bedarf es eines kleinen Tools: PhenomMsrTweaker

Der PhenomMsrTweaker übernimmt sozusagen die Aufgabe von CnQ und läuft später als Service (Prozess) im Hintergrund.
Der PhenomMsrTweaker macht es möglich den Prozessor in 2 Zustände zu versetzen die man "frei" wählen kann. (frei bedeutet das man stabile Werte eintragen kann die man selbst ermittelt hat, aka Prime95 usw.)
So könnte man bspw. seinen Prozessor im Leerlauf (Idle) mit wenig Leistung und geringer Spannung betreiben, während man für die Arbeit unter Volllast (Load) die Leistung des Prozessors immens steigern könnte.

Beispiel:

• 0.8GHz @ 0.800V im Leerlauf (Idle)
• 3.6GHz @ 1.350V unter Last (Load)

Man muss natürlich nicht den "Service" des PhenomMsrTweakers nutzen.
Es ist möglich (dazu müssen allerdings alle Werte im BIOS die den Prozessor betreffen auf "Auto" gestellt sein) auch Manuel zwischen den beiden Profilen (Power Saving oder High Performance) zu wechseln.
Allerdings bietet sich der "Service" des PhenomMsrTweakers nur so an, den einmal eingestellt, übernimmt das Tool die restliche Arbeit, und zwar so das der User nichts davon mitbekommt, also im Hintergrund (ohne Tray Symbol o.ä.)



Man hat also die Wahl:

Entweder man benutzt den "Service" (dazu muss im PhenomMsrTweaker beim Reiter für die Profile "Ausbalanciert" ausgewählt sein)

oder

man stellt Manuel je nach Bedarf sein Profil ein (Power Saving oder High Performance)


...alles weitere zum Thema PhenomMsrTweaker erfahrt ihr im entsprechenden Sammelthread. (thx an kink for PhenomMsrTweaker)

<>Die Unterschiede zwischen UD4P und UD5P<>​

UD4P:

• 1x PCIe 16x
• 1x PCIe 8x
• 8x SATA (2 davon RAID)
• 1x Gbit LAN
• 790X Chipsatz

UD5P:

• 2x PCIe 16x
• 10x SATA (4 davon RAID)
• 2x Gbit LAN
• 790FX Chipsatz
• luxuriousere Heatpipe
• Mehr BIOS Einstellungen, OC Feintuning

Problemlösungen ​

Um alle BIOS-Optionen sehen zu können muss man im Hauptbildschirm des BIOS Strg + F1 drücken, und sofort werden die erst augeblendeten Optionen/Features sichtbar
Sollte das System bei der Windows Installation ewig brauchen, liegt es höchst wahrscheinlich daran das ihr KEIN Floppy Laufwerk habt, ABER dieses im BIOS aktiviert habt.

Sollte die Tastatur nicht richtig funktionieren oder sporadisch ausfallen, liegt das daran das noch ein altes BIOS (F2 beim UD4P und F3 beim UD5P) auf dem Board installiert ist.
Den gewünschten Erfolg bringt hier nur ein BIOS Flash, am besten auf das "F6" beim UD4P oder das "F7" beim UD5P.

Sollte die LAN-Verbindung nicht funktionieren (nicht gleich an Defekt denken) sondern im BIOS die Option "Green LAN" deaktivieren.

Sollte der Rechner aus keinem ersichtlichen Grund sporadisch aber reproduzierbar "freezen" (Abstürzen mit oder ohne Blue Screen) liegt es evtl. daran das eine alte PCI Karte (PCI-USB Karte, PCI-IDE RAID Controller ect.) verbaut ist, die unter Umständen zu diesen abstürzen führen können.


Was bedeutet Ganged / Unganged

Ganged bzw. Unganged steht für die arbeitsweise des IMC (Integrated Memory Controller) der CPU.

Ganged steht für 1x 128-Bit Kanal.
Unganged steht für 2x 64-Bit Kanal.

Bsp.:

Ganged: Ein 128-Bit Kanal zum lesen oder schreiben.
Unganged: Der 128-Bit Kanal teilt sich in 2x 64-Bit auf, somit ist zwar die Leistung im schreiben sowie lesen halbiert, allerdings kann nun unabhängig voneinander im Speicher gelesen und geschrieben werden, was gerade bei Multithreaded-Anwendungen enorm die Leistung steigern kann!
Es empfiehlt sich also den Unganged-Mode zu wählen.



Die CPU läuft unter Windows nicht mit voller Leistung

• Im BIOS CnQ | C1E deaktivieren
• Unter Windows > Systemsteuerung > Energiesparplan > Höchstleistung einstellen

Performanceeinbrüche beim Wechsel zwischen den verschiedenen Powerstates

Laut AMD haben die Ingenieure mit dem C3-Stepping den C1E-Support für das Power-Management auf der Hardware-Seite implementiert, was für den Kunden bedeuten soll, dass keine Performanceeinbrüche beim Wechsel zwischen den verschiedenen Powerstates mehr vorkommen sollten. Dieses setzt allerdings ein ordentliches Mainboard mit dazu passendem BIOS-Support voraus.

Demnach sollte man C1E deaktivieren wenn man eine CPU mit C2 Stepping hat!



AHCI-Treiber nachträglich installieren/aktivieren (Vista, Win7)

Start => Ausführen => regedit => HKEY_LOCAL_MASCHINE\SYSTEM\CurrentControlSet\services\msahci

In dem Ordner befindet sich eine Datei namens "Start" diese mit der rechten Maustaste anklicken und "Ändern" wählen.
Jetzt tragt ihr den Wert "0" ein und startet das System neu.
Geht ins BIOS und stellt von "IDE" auf "AHCI" um und speichert ab.
Nun sollte das System im AHCI-Mode mit den Standard MS Treibern hochfahren.
Auch sollte jetzt beim Setup Assistent der "AMD SATA AHCI-Treiber" aufgeführt sein, was eben nicht immer der Fall ist wenn das System im IDE-Mode aufgesetzt worden ist



Performanceprobleme mit HDD oder SSD in Verbindung mit AHCI

AMD hat einen neuen AHCI-Treiber veröffentlicht, dieser verspricht nicht nur eine bessere Performance sondern behebt auch andere Bugs wie..

• eSATA Hot-plug funktioniert nun (ohne Neustart)
• eSATA Performance wurde gesteigert (auch der Bootvorgang)

Download

1. => Motherboard/Integrated Video Drivers
2. => Individual Drivers (Motherboard/Chipset)
3. System wählen (Vista, Win7 / 32-Bit, 64-Bit)
4. AHCI-Treiber downloaden

Achtung: Bei einigen SSDs kann es bei Verwendung des AHCI-Mode zu extremen Leistungseinbrüchen kommen, bei diesen SSDs ist es ratsam den IDE-Mode zu wählen.



Microsoft hat ein neues Update für Windows Vista und Windows 7 fertig gestellt.

Offenbar gibt es ein Problem mit dem sogenannten Advanced Programmable Interupt Controller (APIC) Timer. Dieser ist so programmiert, dass er auch läuft, wenn er nicht genutzt wird. Dies verhindert, dass AMD Prozessoren in den Energiesparmodus C1E wechseln, was weitere 10 Prozent Energie sparen könnte.

Betroffen sind die 64 Bit Versionen folgender Betriebssysteme:

* Windows Vista Service Pack 2 (SP2)
* Windows Server 2008 Service Pack 2 (SP2)
* Windows 7
* Windows Server 2008 R2

Der Hotfix (KB974090) ist bei Microsoft auf Anfrage erhältlich und wird dann per E-Mail bereit gestellt. Link zum Hotfix

<<< Links >>>​

Gigabyte GA-MA790FXT-UD5P / MA790XT-UD4P (AMD 790FX/790X/SB750) - [Part-1]​

Preisvergleich
UD5P:
Geizhals Preisvergleich: Hardwareluxx - Preisvergleich
Schottenland Preisvergleich: GIGABYTE GA-MA790FXT-UD5P - Daten- und Preisvergleich - Schottenland.de

UD4P:
Geizhals Preisvergleich: Hardwareluxx - Preisvergleich
Schottenland Preisvergleich: GIGABYTE GA-MA790XT-UD4P - Daten- und Preisvergleich - Schottenland.de



Herstellerseite
UD5P:
GA-MA790FXT-UD5P (rev. 1.0) - GIGABYTE - Product - Motherboard - Overview
GA-MA790FXT-UD5P (rev. 1.0) - GIGABYTE - Produkte - Mainboard - Überblick

UD4P:
GA-MA790XT-UD4P (rev. 1.0) - GIGABYTE - Product - Motherboard - Overview
GA-MA790XT-UD4P (rev. 1.0) - GIGABYTE - Produkte - Mainboard - Überblick



BIOS Downloads
UD5P:
GA-MA790FXT-UD5P (rev. 1.0) - GIGABYTE - Support&Download (US) - Motherboard - BIOS
GA-MA790FXT-UD5P (rev. 1.0) - GIGABYTE -Support&Download (DE) - Motherboard - BIOS


UD4P:
GA-MA790XT-UD4P (rev. 1.0) - GIGABYTE - Support&Download (US) - Motherboard - BIOS
GA-MA790XT-UD4P (rev. 1.0) - GIGABYTE - Support&Download (DE) - Motherboard - BIOS



Speicherkompatibilitätslisten von Gigabyte
UD5P:
http://www.gigabyte.com.tw/FileList/MemorySupport/motherboard_memroy_ga-ma790fxt-ud5p.pdf
http://www.gigabyte.de/FileList/MemorySupport/motherboard_memroy_ga-ma790fxt-ud5p.pdf

UD4P:
http://www.gigabyte.com.tw/FileList/MemorySupport/motherboard_memroy_ga-ma790xt-ud4p.pdf
http://www.gigabyte.de/FileList/MemorySupport/motherboard_memroy_ga-ma790xt-ud4p.pdf



Bedienungsanleitungen
UD4P: http://ftp.gigabyte.de/FileList/Manual/motherboard_manual_ga-ma790xt-ud4p_e.pdf

UD5P: http://ftp.gigabyte.de/FileList/Manual/motherboard_manual-ga-ma790fxt-ud5p_e.pdf

Grüße lain ​



[Pirate85]

Das glaub ich langsam auch lain... allerdings hat er die Chipsätze ja eingebunden - weiß net was er für nen Problem mit ATI Grakas hat

Nunja, ich benutze es halt als Monitor-Tool. Man kann ja alles konfigurieren damit und halt auch seine Lüfter steuern...ist praktisch alles als service laufen zu haben und auf einen klick Bescheid zu wissen ohne das mer dauernd nen Task offen hat



[toco]

temps auslesen kannst du bei der HD auch mit Everest, das macht nicht so nen Stress wie speedfan.
Ich nutze speedfan nur zum Lüfter regeln der CPU. Aber Lain hat mich auf ne Idee gebracht Kann ich eigentlich auch an die Zalman Lüftersteuerung hängen und per Hand regeln.



[Pirate85]

Ist auch ne Möglichkeit

Ich mag aber eben den Luxus alles via 1 Click zu haben, weißt du daher nutze ich Speedfan auch schon seit vielen Jahren... gibt ja nix besseres/anderes in der Richtung...

Everest is zum Prüfen, aber net ums permanent nebenher laufen zu haben...



[lain.eRRoR]

Lüfterkabel auf 5 oder 7V umlöten ...und die Ruhe genießen


Gruß lain



[Pirate85]

Mit den PK1 muss ich nix mehr umlöten



[Azuroz]

Hey Leute,
Folgendes Problem :
Mein Phenom II x3 720 BE mit dem Stepping 0904 lässt sich nicht mehr zum 4 Kern CPU bewegen :/

Ich habe das Gigabyte MA790XT.
Als ich das Bios F5 drauf hatte, habe ich spaßes halber mal getestet (als ich den PC neu bekommen habe), ob bei mir der 4. freischaltbar ist.
Ich habe im Bios ein wenig rumprobiert, und mit dem umstellen der Firmware auf Hybrid wurde plötzlich ein X4 20 erkannt.

Zu meinem Erstaunen wurde im Taskmanager tatsächlich ein 4. Kern erkannt.
Selbst Primi95 lief stabil!

Da ich jedoch zu der Zeit diese Mehrleistung noch nicht brauchte, habe ich dies wieder rückgängig gemacht, da ein Bios Update (F6) erschien.

Nun, möchte ich gerne auf diesen 4. Kern wieder zu greifen,
ABER : Er wird einfach nicht mehr angezeigt?!
Im Bios Post wird zwar X4 20 gelistet, jedoch unter Windows nur 3 Kerne angezeigt :/
CPU-Z zeigt mir ebenso einen X4 an, jedoch nur mit 3 Kernen?!

Gut dachte ich mir : Bios mal auf F7 (neueste) vllt. klappts dann...
wieder nichts.

Dann eben ganz zum Anfang : F5 wieder aufgespielt, Hybrid an. (testweise unter dem anderen Menüpunkt "all cores" bzw. "Auto")...

X4 erkannt... wieder nur 3 Kerne....


Was ist da los?
Warum geht es nicht mehr?
CPU und MB sind immer noch gleich :/
Nur der Ram und das NT wurden geändert...

Könnt ihr mir Helfen, bzw. nochmal die genauen Schritte nennen?
(X4 wird erkannt, jedoch nur mit 3 Kernen wiedergegeben :/)

Danke schonmal



[Wernersen]

Hypride all cores angewählt? geht, geht nicht kann ja eigentlich nicht sein.



[Azuroz]

Das ist es ja!
Ich teste jetzt nochmal kurz.

Ist doch eigentlich egal, ob ich beides gleichzeitig aktiviere, oder nacheinander oder?
(also erst Hybrid-neustart-all core dazu-neustart).

Und das merkwürdige ist dazu, dass der CPU als X4 20 erkannt wird

Ich habe irgendwas davon gelesen, dass AMD damals irgend ein "Micro CPU Patch" machen wollte oO

EDIT: alle ACC Möglichkeiten ausprobiert, "Auto,All cores,per Core" ...nichts
Hier nochmal ein Screen von CPU-Z...



[toco]

@lain, wenn du so nett wärst und für NB oc folgendes eintragen könntest:
P2 955 BE C3 Stepping, NB VID: 1,2V, NB: 1,2V, NB Clock: 2,6Ghz.

Und für den Prozessor: 955 BE, 1,32V Vcore, 3,6Ghz
Wenn wir schon dabei sind, auch noch für den 720er X3 @X4: 1,41V Vcore, 3,5Ghz
Mit dem 955er lüppt es doch, im Gegensatz zu meinem 720er mit dem oc der NB

Danke und schöne Grüße, toco

---------- Beitrag hinzugefügt um 21:20 ---------- Vorheriger Beitrag war um 21:17 ----------

Das ist es ja!
Ich teste jetzt nochmal kurz.

Ist doch eigentlich egal, ob ich beides gleichzeitig aktiviere, oder nacheinander oder?
(also erst Hybrid-neustart-all core dazu-neustart).

Und das merkwürdige ist dazu, dass der CPU als X4 20 erkannt wird

Ich habe irgendwas davon gelesen, dass AMD damals irgend ein "Micro CPU Patch" machen wollte oO

EDIT: alle ACC Möglichkeiten ausprobiert, "Auto,All cores,per Core" ...nichts
Hier nochmal ein Screen von CPU-Z...

gib mal msconfig( Start-ausführen) ein, dann auf Start, erweiterte Optionen, Prozessoranzahl, und guck ob du da auf 4 stellen kannst



[lain.eRRoR]

@toco

wird sofort erledigt


@Azuroz

dieses Problem lässt sich per msconfig lösen

Start => msconfig => Start => Erweiterte Optionen => Prozessoranzahl auswählen => Neustarten => fertig


Gruß lain



[toco]

danke lain!
Hab ich doch schon geschrieben mit msconfig



[Azuroz]

@toco+lain.eRRoR:

DANKE DANKE DANKE , Ich liebe euch
Habe dort in dem Menü zwar nur 3 Kerne zu Auswahl gehabt, jedoch als ich bei "Kerne" den Hacken (also die Einschränkung generell) entfernt habe, und anschließend einen Neustart vollzogen habe, klappt es wieder.

Wunderbar
DANKE nochmal,
ohne euch Genies hätte ich fast meinen X3 weiterhin hingenommen
(Nicht das der CPU gut wäre!)

Wieder etwas, was ich in mein Fachwissen aufnehmen muss.
Daumen hoch ein nochmal!
Weiter so.

EDIT:
Der Beweis



[toco]

freut man sich doch selber, wenn die Kisten der Kollegen laufen



[lain.eRRoR]

@Azuroz

Es heißt die CPU
Kein Thema, dafür sind Foren ja da.


@toco

Mission accomplished


Gruß lain



[toco]

die CPU oc Ergebnisse lain, die hast du noch vergessen. Steht oben im Post, für beide Prozzis



[lain.eRRoR]

@toco

sry bin heute total blind, sch*** Tag^^

Edit:

So nun müsste es passen


Gruß lain



[toco]

nix passiert lain, mach Feierabend, tut auch mal gut, alle Viere von sich strecken



[Pirate85]

Hey Lain, damit mal wieder nen Athlon II in deiner Liste auftaucht... Tests sind abgeschlossen



AMD Athlon II X4 630 @ 3,4Ghz @ 1,4V | Cooler >> Revoltec PipeTower Advanced



[Techtrancer]

hab eben nen lustigen bug im UD5P bios gefunden

wenn die CPU-NB auf 1,200V im bios steht, wird automatisch 1,5V bei der CPU angelegt. egal was im bios für nen v-core eingestellt ist



[emulator]

Auf der ersten Seite steht zwar schon was zur Speicherkompatibilität, aber ich würde gerne wissen, welche Module auf dem UD5P mit folgenden Bedingungen laufen:
- DDR3 1600 mit mindestens 8-8-8-24 (und evtl. noch 1T)
- Vollbestückung der Bänke, also 4 x 2GB
- Memtest stabil und stabil beim täglichen Arbeiten
- halbwegs normale Spannung

Wäre schön, wenn jemand dazu was sagen könnte. Vor nicht allzu langer Zeit war das ja soweit ich weiß noch ein Problem, gerade mit der Vollbestückung.



[Civilizator]

Schau mal im ersten Post unter "RAM OC-Ergebnisse".



[emulator]

Das habe ich ja getan, aber es wird ja hoffentlich noch was anderes als OCZ Platinum und G.Skill RipJaws geben, wo das möglich ist...
Wie sieht es z.B. mit Kingston HyperX aus?
Die sind mir aus DDR1-Zeiten noch in sehr guter Erinnerung, vielleicht sind die aktuellen ja genauso top...



[Pirate85]

Wäre schön, wenn jemand dazu was sagen könnte. Vor nicht allzu langer Zeit war das ja soweit ich weiß noch ein Problem, gerade mit der Vollbestückung.

Genau eine Seite vorher hatten wir das Thema erst: Klick - via Sufu sofort gefunden...



[emulator]

Ja richtig, hatte bei Seite 8 aufgehört zu lesen, trotzdem bleibt immer noch die Frage nach den Riegeln!
Bisher habe ich nur gefunden, daß OCZ Platinum und GSkill RipJaws unter den genannten Bedingungen laufen. Sollte ich was überlesen haben, dann würde ich mich über einen Hinweis freuen.
Ansonsten hoffe ich einfach mal, daß die Leute, die RAM mit den o.g. Bedingungen laufen haben, das noch posten werden.



[Azuroz]

@emulator :
Die RipJaws kann ich empfehlen, laufen sehr gut bei mir.

@lain.eRRoR :
Das lag wohl daran, dass ich gestern die ganze Zeit "Der Prozessor nervt" gedacht habe
Dadurch wurde der Artikel "der" wohl für die CPU angewendet^^.



[Techtrancer]

hat ausser mir nochjemand V-Core probs am UD5P?
ne kleinere v-core als 1,5V kann ich zwar im bios einstellen, aber wird nicht übernommen :-(
dacht anfangs es wäre nur, wenn die CPu-NB auf 1,2V steht aber nun probier ich schon ne weile rum und bring es einfach nicht zusammen ne niedrigere V-Core als 1,4V einzustellen.....

EDIT

mobo hat scheinabr einen weg und muss in die RMA. egal welche v-core ich einstelle, sie bleibt immer auf 1,4V



[bytefuzzy]

@Techtrancer

Da scheint wohl wirklich dein Board eine Macke zu haben.
Ich kann jede Einstellung wählen wie ich möchte, ob nun 1,28 V, 1,35V, 1,375V .....

Ab in die RMA damit!

grEEtz
fuzzy



[surfer1]

@TechtrancerDa scheint wohl wirklich dein Board eine Macke zu haben.
Ich kann jede Einstellung wählen wie ich möchte, ob nun 1,28 V, 1,35V, 1,375V .....fuzzy

Sicher? Sollte laut Gigabyte aber nicht möglich sein: http://mbforum.gigabyte.de/index.php?page=Thread&postID=3962 Oder liegt es am Bios? Du hast ja noch das F7 drauf.



[bytefuzzy]

@surfer1

Da bringst du jetzt aber was derbe durcheinander!
Die Rede ist vom VCore, nicht von der RAM - Spannung.

oki doki
fuzzy



[surfer1]

@surfer1
Da bringst du jetzt aber was derbe durcheinander!
Die Rede ist vom VCore, nicht von der RAM - Spannung.
fuzzy

Sorry, nicht mein Tag.
