[Sammelthread] Gigabyte GA-MA790FXT-UD5P / MA790XT-UD4P (AMD 790FX/790X/SB750) [2]

Gigabyte​

GA-MA790FXT-UD5P | GA-MA790XT-UD4P​

Sockel AM3 Mainboards​

Gigabyte GA-MA790FXT-UD5P | Gigabyte GA-MA790XT-UD4P​

Inhalt

• Spezifikationen
• Bilder
• Alles rundum GA-MA790FXT-UD5P
• Alles rundum GA-MA790XT-UD4P
• Optimizing
• Custom Cool "n" Quiet - PhenomMsrTweaker Guide
• Die Unterschiede
• Problemlösungen
• Links

Spezifikationen

• AMD 790FX / SB750
• Realtek ALC889A
• Realtek RTL8111DL
• Texas Instruments TSB43AB23
• AMD SB750 + JMicron JMB322

Steckplätze

• 2 x PCIe 2.0 16x
• 3 x PCIe 1x
• 2 x PCI

I/O-Anschlüsse

• 2 x PS/2
• 1 x Optisch S/PDIF
• 1 x Coaxial S/PDIF
• 2 x IEEE 1394a
• 8 x USB 2.0
• 2 x Gbit-LAN
• 6 x 3.5mm Klinke

Interne Anschlüsse

• 1 x Floppy
• 1 x IDE
• 10 x SATA
• 1 x 4-Pin-Lüfteranschluss
• 4 x 3-Pin-Lüfteranschluss
• 1 x Audio
• 1 x S/PDIF In/Out
• 1 x Firewire
• 2 x USB 2.0
• 1 x Parallel
• 1 x Seriell

Speicherslots

• 4 x DDR3 1666+/1333/1066MHz max. 16 GB

Besonderheiten/Sonstiges

• 2oz Copper PCB
• All-Solid Capacitor
• Ultra Durable 3
• 8+2 Phasen Stromversorgung
• Dual BIOS

Lieferumfang

• GA-MA790FXT-UD5P | UD4P
• Treiber CD
• Beidienungsanleitung
• Quick Installation Guide
• 1 x IDE und 1 x Floppy Kabel
• 4 x SATA Kabel
• 1 x eSATA Blende mit Stromanschluss
• ATX Blende

<<Bilder>>​

Gigabyte GA-MA790FXT-UD5P​

​

Gigabyte GA-MA790XT-UD4P​

(thx an Buggyfield)​

<< GA-MA790FXT-UD5P >>​

19.01.2009 - F3 (First Release)

23.01.2009 - F4D

• Fix USB Keyboard issue
• Fix Green LAN issue
• Fix voltage issue when set over than 2.2V

08.03.2009 - F4G

• Fix USB issue

10.03.2009 - F3B

• Update ACC code for Phenom II X3 CPU

13.03.2009 - F4

• Fix USB Keyboard issue
• Fix Green LAN issue
• Fix voltage issue when set over than 2.2V
• Improve LAN compatibility
• Improve Audio compatibility

16.03.2009 - F3i

• Update CPU ID (for AMD NPRP)

01.04.2009 - F5C

• Modify voltage options for overclocking ability enhanced

08.04.2009 - F3L

• Update CPU ID (for AMD NPRP)

21.05.2009 - F5

• Update ACC code and CPU ID (Support AGESA 3.3.2.4 code for Phenom II X3 CPU)

22.05.2009 - F3K

• Update CPU ID (for AMD NPRP)

28.07.2009 - F3M

• Update CPU ID (for AMD NPRP)

06.08.2009 - F6

• Update CPU ID (AGESA 3.5.3.0 for Phenom II / Athlon II AM3 CPU)

16.09.2009 - F7

• Update CPU ID (Support AGESA 3.5.3.1 code / AM3 C3 CPU)

12.10.2009 - F6G

• Update CPU ID (for AMD NPRP)

20.10.2009 - F6H

• Update CPU ID (for AMD NPRP)

03.11.2009 - F8C

• Beta BIOS
• Add CPU Core Control option

15.04.2010 - F8F

• Beta BIOS
• Support AMD X6 CPU

26.04.2010 - F8H

• Beta BIOS
• Add CPU Core Control option
• Update CPU AGESA 3.7.0.0 for AMD 6core CPU

05.07.2010 - F8K

• Beta BIOS
• Update CPU AGESA 3.7.0.1
• Improve CPU compatibility(neustes)

*Alle BIOS des UD5P liegen als BackUp auf meinen Rechner, falls jemand doch mal ein BIOS nutzen will was nicht mehr auf den Gigabyte Servern verfügbar ist*


Wie flash ich das BIOS / Was ist QFlash?

QFlash ist ein im BIOS integriertes Tool zum flashen des BIOS

• Neustes BIOS von der Gigabyte Seite downloaden
• Das .rar File entpacken
• Nur die BIOS Datei (bspw. M79XTUD5.F3; M79XTUD5.F4; M79XTUD5.F5 usw.) auf den Stick kopieren
• Neustarten und ins BIOS gehen (Entf drücken)
• F8 drücken um QFlash aufzurufen
• USB Stick auswählen, BIOS File auswählen, flashen.. (Sollte kein USB-Stick angezeigt werden, so müsst ihr im BIOS noch die Option "USB Storage Legacy" auf Enabled stellen)
• freuen
• Achtung! Das flashen des BIOS geschieht auf eigene Gefahr!

Freischalten von "deaktivierten Kernen"

Für das freischalten, der deaktivierten Kerne eures Sempron 140/Athlon II/Phenom II benötigt ihr eines der folgenden BIOS.

• F3B
• F5
• F3K
• F3M
• F6
• F7
• F6G
• F6H
• F8C usw.

Um die "deaktivierten Kerne" freizuschalten muss im BIOS lediglich die Option "EC Firmware Selection" auf "Hybrid" gestellt werden.
Nach einem kurzen BIOS save (wo der PC nicht ausgeschaltet werden darf) und einem Reboot sollte sich die CPU als Athlon II oder Phenom II X4 xxx melden, nun muss man nur noch mit Prime95/S&M oder IntelBurnTest (dieser hat im übrigen NICHTS mit der Firma Intel zu tun, was manche fälschlicherweise annehmen) prüfen ob die CPU bzw. die dazugewonnen Kerne auch voll funktionstüchtig sind und zu 100% fehlerfrei arbeiten, sollten sie dies tun kann man sich über eine kostengünstige Dual oder Quad-CPU freuen
>>EINE GARANTIE DAS ES BEI JEDEM FUNKTIONIERT GIBT ES NICHT, DA ES VON DER CPU BZW. DEREN PRODUKTION ABHÄNGIG IST<<



CPU OC-Ergebnisse
AMD Sempron CPUs:

AMD Athlon II CPUs:


AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition @ 3600MHz @ 1.440V | Cooler >> Scythe Mugen 2 - lain.eRRoR
• AMD Phenom II X3 720 Black Edition @ 3200MHz @ 1.296V | Cooler >> Scythe Mugen 2 - lain.eRRoR

CPU UV-Ergebnisse
AMD Sempron CPUs:

AMD Athlon II CPUs:


AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition @ 800MHz @ 0.784V | Cooler >> Scythe Mugen 2 - lain.eRRoR
• AMD Phenom II X3 720 Black Edition @ 2800MHz @ 1.184V | Cooler >> Scythe Mugen 2 - lain.eRRoR

IMC (NB) Overclocking
AMD Sempron CPUs:

AMD Athlon II CPUs:


AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition - Clock: 2.8GHz | NB VID : 1.40V | NB : 1.30V - lain.eRRoR
• AMD Phenom II X3 720 Black Edition - Clock: 2.6GHz | NB VID : 1.35V | NB : 1.20V - lain.eRRoR
• AMD Phenom II X3 720 Black Edition - Clock: 2.2GHz | NB VID : 1.10V | NB : 1.20V - lain.eRRoR
• AMD Phenom II X4 955 Black Edition - Clock: 2.2GHz | NB VID : 1.10V | NB : 1.20V - surfer1

RAM OC-Ergebnisse

• 2x 2GB Crucial Value DDR3-1333 CL9-9-9-24 1T @ 1.50V >>> DDR3-1333 CL6-6-6-18 1T @ 1.70V - lain.eRRoR
• 2x 2GB OCZ Reaper DDR3-1333 CL6-6-6-18 1T @ 1.75V >>> DDR3-1333 CL5-6-6-18 1T @ 1.65V - klappstuhl83
• 2x 2GB OCZ Platinum DDR3-1600 CL7-7-7-24 1T @ 1.90V >>> DDR3-1333 CL6-6-6-18 1T @ 1.70V - Copman
• 2x 2GB OCZ Platinum DDR3-1333 CL7-7-7-20 1T @ 1.80V >>> DDR3-1333 CL6-6-6-18 1T @ 1.70V - Fuu
• 4x 2GB OCZ Platinum DDR3-1600 CL7-7-7-24 1T @ 1.90V >>> DDR3-1333 CL6-6-6-18 1T @ 1.70V - Paddy875
• 2x 2GB G.Skill RipJaws DDR3-1600 CL7-7-7-24 1T @ 1.65V >>> DDR3-1333 CL7-7-7-20 1T @ 1.65V - Frontferkel
• 4x 2GB G.Skill RipJaws DDR3-2000 CL9-9-9-24 1T @ 1.65V >>> DDR3-1600 CL8-8-8-22 1T @ 1.60V - GA-Thrawn
• 4x 2GB OCZ Platinum DDR3-1600 CL7-7-7-24 1T @ 1.65V >>> DDR3-1600 CL8-8-8-30 1T @ 1.60V - surfer1

Speicherkompatibilität

• Crucial Value 4GB PC3-10667U CL9 (DDR3-1333) (CT2KIT25664BA1339) - lain.eRRoR
• OCZ Reaper HPC Edition 4GB PC3-10667U CL6 (DDR3-1333) (OCZ3RPR13334GK) - klappstuhl83
• OCZ Platinum 4GB PC3-12800U CL7 (DDR3-1600) (OCZ3P16004GK) - Copman
• OCZ Platinum 4GB PC3-10667U CL7 (DDR3-1333) (OCZ3P13334GK) - Fuu
• G.Skill Kit 4GB PC3-12800 CL9 (DDR3-1600) (F3-12800CL9D-4GBNQ) - Frontferkel
• Corsair XMS3 4GB PC3-10666 CL9 (DDR3-1333) (TW3X4G1333C9A) - CBOT
• G.Skill RipJaws 4GB PC3-12800 CL7 (DDR3-1600) (F3-12800CL7D-4GBRH) - Frontferkel
• G.Skill Kit 4GB PC3-10666 CL9 (DDR3-1333) (F3-10666CL9D-4GBNQ) - bytefuzzy
• Kingston HyperX 4GB PC3-10667 CL7 (DDR3-1333) (KHX1333C7D3K2/4G) - Sogge
• Patriot Gamer 4GB PC3-12800 CL7 (DDR3-1600) (PGS34G1600LLKA) - golobali
• G.Skill RipJaws 4GB PC3-16000U CL9 (DDR3-2000) (F3-16000CL9D-4GBRH) - GA-Thrawn
• OCZ Platinum AMD Edition 8GB PC3-12800U CL7 (DDR3-1600) (OCZ3P1600LVAM4GK) - surfer1

CPU Kühler / RAM Kompatibilität

• Scythe Mugen 2 | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - lain.eRRoR
• Noctua NH-C12P | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - golobali
• Xigmatek Thor´s Hammer | passt ohne Einschränkungen | Keine Probleme @ Slot 1 & 4 - surfer1
• EKL Alpenföhn Nordwand | passt ohne Einschränkungen | Keine Probleme @ Slot 1 & 4 - GA-Thrawn

<< GA-MA790XT-UD4P >>​

16.01.2009 - F2 (First Release)

10.03.2009 - F2B

• Update ACC code for Phenom II X3 CPU

12.03.2009 - F3

• Improve LAN compatibility

27.03.2009 - F4A

• Update CPU ID

21.05.2009 - F4

• Update CPU ID (AGESA 6.1.2.0)

22.05.2009 - F4G

• Update CPU ID (for AMD NPRP)

28.07.2009 - F4L

• Update CPU ID (for AMD NPRP)

29.07.2009 - F5C

• Update CPU ID (Support AM3 Athlon II 245/240 CPU)

06.08.2009 - F5

• Update CPU ID (AGESA 3.5.3.0 for Phenom II / Athlon II AM3 CPU)

16.09.2009 - F6

• Update CPU ID (Support AGESA 3.5.3.1 code / AM3 C3 CPU)

03.11.2009 - F7B

• Beta BIOS
• Add CPU Core Control option

20.11.2009 - F7

• Add CPU Core Control option
• Update Raid\AHCI ROM

08.01.2010 - F8B

• Beta BIOS
• Update CPU ID (AGESA 3.5.3.1)

06.04.2010 - F8C

• Beta BIOS
• Update AGESA 3.7.0.0 for AMD 6core CPU

16.04.2010 - F8D

• Beta BIOS
• Support AMD X6 CPU

05.07.2010 - F8F

• Beta BIOS
• Fix audio noise issue while running ET6 in Win7(neustes)

Wie flash ich das BIOS / Was ist QFlash?

QFlash ist ein im BIOS integriertes Tool zum flashen des BIOS

• Neustes BIOS von der Gigabyte Seite downloaden
• Das .rar File entpacken
• Nur die BIOS Datei (bspw. M79XTUD4.F3; M79XTUD4.F4; M79XTUD4.F5 usw.) auf den Stick kopieren
• Neustarten und ins BIOS gehen (Entf drücken)
• F8 drücken um QFlash aufzurufen
• USB Stick auswählen, BIOS File auswählen, flashen.. (Sollte kein USB-Stick angezeigt werden, so müsst ihr im BIOS noch die Option "USB Storage Legacy" auf Enabled stellen)
• freuen
• Achtung! Das flashen des BIOS geschieht auf eigene Gefahr!

Freischalten von "deaktivierten Kernen"

Für das freischalten, der deaktivierten Kerne eures Sempron 140/ Athlon II/Phenom II benötigt ihr eines der folgenden BIOS.

• F2B
• F4G
• F4L
• F5C
• F5
• F6
• F7B
• F7
• F8B usw.

Um die "deaktivierten Kerne" freizuschalten muss im BIOS lediglich die Option "EC Firmware Selection" auf "Hybrid" gestellt werden.
Nach einem kurzen BIOS save (wo der PC nicht ausgeschaltet werden darf) und einem Reboot sollte sich die CPU als Athlon II oder Phenom II X4 xxx melden, nun muss man nur noch mit Prime95/S&M oder IntelBurnTest (dieser hat im übrigen NICHTS mit der Firma Intel zu tun, was manche fälschlicherweise annehmen) prüfen ob die CPU bzw. die dazugewonnen Kerne auch voll funktionstüchtig sind und zu 100% fehlerfrei arbeiten, sollten sie dies tun kann man sich über eine kostengünstige Dual oder Quad-CPU freuen
>>EINE GARANTIE DAS ES BEI JEDEM FUNKTIONIERT GIBT ES NICHT, DA ES VON DER CPU BZW. DEREN PRODUKTION ABHÄNGIG IST<<



CPU OC-Ergebnisse
AMD Sempron CPUs:

AMD Athlon II CPUs:

• AMD Athlon II X4 630 @ 3500MHz @ 1.440V | Cooler >> Revoltec PipeTower Advanced - Pirate85

AMD Phenom II CPUs:

• AMD Phenom II X4 955 Black Edition @ 3600MHz @ 1.312V | Cooler >> Noctua NH U12P - RoughNeck
• AMD Phenom II X4 955 Black Edition @ 3600MHz @ 1.344V | Cooler >> Alpenföhn Brocken - NyLeZ
• AMD Phenom II X4 955 Black Edition @ 3700MHz @ 1.328V | Cooler >> EKL Alpenföhn Brocken - toco
• AMD Phenom II X3 720 Black Edition @ X4 @ 3500MHz @ 1.41xV | Cooler >> EKL Alpenföhn Brocken - toco

CPU UV-Ergebnisse
AMD Sempron CPUs:

AMD Athlon II CPUs:

• AMD Athlon II X2 240 @ 2800MHz @ 1.088V | Cooler >> ZEROtherm Nirvana Premium NV120 - Pirate85

AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition @ 2800MHz @ 1.168V | Cooler >> water - derschlambi
• AMD Phenom II X4 955 Black Edition @ 3200MHz @ 1.200V | Cooler >> Zalman CNPS 9700 - Civilizator

IMC (NB) Overclocking
AMD Sempron CPUs:

AMD Athlon II CPUs:


AMD Phenom II CPUs:

• AMD Phenom II X3 720 Black Edition @ X4 - Clock: 2.5GHz | NB VID : 1.375V | NB : 1.30V - toco
• AMD Phenom II X4 955 Black Edition - Clock: 2.6GHz | NB VID : 1.200V | NB : 1.20V - toco

RAM OC-Ergebnisse

• 2x 2GB Corsair XMS DDR3-1333 CL9-9-9-24 1T @ 1.60V >>> DDR3-1333 CL7-7-7-18 1T @ 1.60V - @tuxus
• 2x 2GB Crucial Value DDR3-1333 CL9-9-9-24 1T @ 1.50V >>> DDR3-1333 CL7-7-7-20 1T @ 1.60V - toco
• 2x 2GB GeIL EVO-ONE DDR3-2133 CL9-9-9-28 1T @ 1.65V >>> DDR3-1666 CL7-7-7-24 1T @ 1.65V - Sigges

Speicherkompatibilität

• Kingston ValueRAM 4GB PC3-10667U CL9 (DDR3-1333) (KVR1333D3N9K2/4G) - danykoston
• Mushkin Kit SP3-10666 4GB PC3-10667 CL9 (DDR3-1333) (996586) - derschlambi
• OCZ Gold AMD Edition 4GB PC3-12800U CL8 (DDR3-1600) (OCZ3G1600LVAM4GK) - plexmaster
• Corsair XMS3 Kit 4GB PC3-10667U CL9 (DDR3-1333) (TW3X4G1333C9) - NyLeZ
• Corsair XMS3 DHX Kit 4GB PC3-12800U CL9 (DDR3-1600) (TW3X4G1600C9DHX) - Civilizator
• G.Skill Kit 4GB PC3-12800U CL9 (DDR3-1600) (F3-12800CL9D-4GBNQ) - Don Kanalie
• Crucial Value 4GB PC3-10667U CL9 (DDR3-1333) (CT2KIT25664BA1339) - toco
• G.Skill RipJaws 4GB PC3-10667U CL7 (DDR3-1333) (F3-10666CL7D-4GBRH) - XizoR
• GeIL EVO ONE 4GB PC3-17066U CL9 (DDR3-2133) (GE34GB2133C9DC) - Sigges

CPU Kühler / RAM Kompatibilität

• Zalman CNPS 9700 | passt ohne Einschränkungen | Keine Probleme @ Slot 1 bis 4 - Civilizator
• Thermalright IFX-14 | passt mit Einschränkungen | Kein hohen HS @ Slot 1 bis 4 - borschtle
• EKL Groß Clockner | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - mahoo
• Scythe Zipang | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - @tuxus
• EKL Alpenföhn Brocken | passt mit Einschränkungen | Kein hohen HS @ Slot 1 & 2 - toco

<|< Optimizing >|>​

Stromsparoptimierungen

• S-ATA/P-ATA Controller deaktivieren falls nicht notwendig
• Floppy Controller deaktivieren falls nicht notwendig
• Floppy deaktivieren
• RAID Controller deaktivieren falls nicht notwendig
• 1 von 2 Gbit LAN deaktivieren falls nicht notwendig
• Parallel/Serial Port deaktivieren falls nicht notwendig
• Onboard Sound deaktivieren falls nicht notwendig

Performanceoptimierungen

• Nicht benutzte S-ATA/P-ATA Ports deaktivieren (Auto => Deaktiviert) | verkürzt die Wartezeit bei der Laufwerkserkennung
• Laufwerkerkennung auf 0 Sekunden setzen | verkürzt die Wartezeit bei der Laufwerkserkennung
• (Phenom II) CPU NB Multiplikator auf 11x stellen | steigert die Leistung des IMC/CPUs (only BlackEditions)
• RAM mit 1333MHz (Bank Cycle Time, kurz tRC) im BIOS auf 20 stellen | verkürzt die Reaktionszeit
• CommandRate (CR) auf 1T stellen | verkürzt die Reaktionszeit und erhöht den Datendurchsatz

*Alle Optimierungen sind zu 99% OHNE jedigliche Art von Spannungserhöhnungen möglich => OHNE Garantie*

Custom Cool "n" Quiet _ PhenomMsrTweaker Guide​

Kurze Einleitung:

Jeder der sich ein wenig im AMD Lager bzw. mit AMD Prozessoren auskennt dürfte schon öfters über dem Begriff "Cool "n" Quiet" gestolpert sein.
Cool "n" Quiet (CnQ) ist eine Stromsparfunktion die seit dem ersten Athlon64 in jedem AMD Prozessor Einzug hält.



Was ist Cool "n" Quiet und wie funktioniert es?

Die Stromsparfunktion CnQ sorgt dafür das der Prozessor in einem niedrigen Lastzustand herunter getaktet wird (bspw. von 3GHz auf 800MHz)
Doch bietet Cool "n" Quiet noch mehr, sogenannte P-States sorgen dafür das der Prozessor je nach Last mit einer anderen Leistung (MHz, GHz) betrieben wird.

Beispiel:

• P0 = 3.2GHz
• P1 = 2.4GHz
• P2 = 1.6GHz
• P3 = 0.8GHz

Um noch mehr Strom zu sparen gehört auch ein vernüftiges Energiemanagement mit zur Ausstattung von CnQ.
So regelt sich nicht nur die CPU Leistung je nach Lastzustand nach oben oder unten, sondern auch die Spannung des Prozessors.

So kann bspw. eine Phenom II CPU mit folgenden Werten betrieben werden..

• P0 = 3.2GHz = 1.325V
• P1 = 2.4GHz = 1.250V
• P2 = 1.6GHz = 1.150V
• P3 = 0.8GHz = 0.900V

Kommen wir zur Kehrseite der Medaille.

Will man den Prozessor nun übertakten, kommt man meist leider nicht drum rum CnQ zu deaktivieren.
Der Grund liegt darin, das CnQ nur ordnungsgemäß funktioniert wenn im BIOS der Multiplikator des Prozessors auf Standard (Auto) belassen wird.
Ist CnQ aktiviert und man übertaktet den Prozessor kann es sein das, daß Bild schwarz bleibt (BIOS Reset) oder aber das System instabil wird.



Um dieses Problem zu lösen, bedarf es eines kleinen Tools: PhenomMsrTweaker

Der PhenomMsrTweaker übernimmt sozusagen die Aufgabe von CnQ und läuft später als Service (Prozess) im Hintergrund.
Der PhenomMsrTweaker macht es möglich den Prozessor in 2 Zustände zu versetzen die man "frei" wählen kann. (frei bedeutet das man stabile Werte eintragen kann die man selbst ermittelt hat, aka Prime95 usw.)
So könnte man bspw. seinen Prozessor im Leerlauf (Idle) mit wenig Leistung und geringer Spannung betreiben, während man für die Arbeit unter Volllast (Load) die Leistung des Prozessors immens steigern könnte.

Beispiel:

• 0.8GHz @ 0.800V im Leerlauf (Idle)
• 3.6GHz @ 1.350V unter Last (Load)

Man muss natürlich nicht den "Service" des PhenomMsrTweakers nutzen.
Es ist möglich (dazu müssen allerdings alle Werte im BIOS die den Prozessor betreffen auf "Auto" gestellt sein) auch Manuel zwischen den beiden Profilen (Power Saving oder High Performance) zu wechseln.
Allerdings bietet sich der "Service" des PhenomMsrTweakers nur so an, den einmal eingestellt, übernimmt das Tool die restliche Arbeit, und zwar so das der User nichts davon mitbekommt, also im Hintergrund (ohne Tray Symbol o.ä.)



Man hat also die Wahl:

Entweder man benutzt den "Service" (dazu muss im PhenomMsrTweaker beim Reiter für die Profile "Ausbalanciert" ausgewählt sein)

oder

man stellt Manuel je nach Bedarf sein Profil ein (Power Saving oder High Performance)


...alles weitere zum Thema PhenomMsrTweaker erfahrt ihr im entsprechenden Sammelthread. (thx an kink for PhenomMsrTweaker)

<>Die Unterschiede zwischen UD4P und UD5P<>​

UD4P:

• 1x PCIe 16x
• 1x PCIe 8x
• 8x SATA (2 davon RAID)
• 1x Gbit LAN
• 790X Chipsatz

UD5P:

• 2x PCIe 16x
• 10x SATA (4 davon RAID)
• 2x Gbit LAN
• 790FX Chipsatz
• luxuriousere Heatpipe
• Mehr BIOS Einstellungen, OC Feintuning

Problemlösungen ​

Um alle BIOS-Optionen sehen zu können muss man im Hauptbildschirm des BIOS Strg + F1 drücken, und sofort werden die erst augeblendeten Optionen/Features sichtbar
Sollte das System bei der Windows Installation ewig brauchen, liegt es höchst wahrscheinlich daran das ihr KEIN Floppy Laufwerk habt, ABER dieses im BIOS aktiviert habt.

Sollte die Tastatur nicht richtig funktionieren oder sporadisch ausfallen, liegt das daran das noch ein altes BIOS (F2 beim UD4P und F3 beim UD5P) auf dem Board installiert ist.
Den gewünschten Erfolg bringt hier nur ein BIOS Flash, am besten auf das "F6" beim UD4P oder das "F7" beim UD5P.

Sollte die LAN-Verbindung nicht funktionieren (nicht gleich an Defekt denken) sondern im BIOS die Option "Green LAN" deaktivieren.

Sollte der Rechner aus keinem ersichtlichen Grund sporadisch aber reproduzierbar "freezen" (Abstürzen mit oder ohne Blue Screen) liegt es evtl. daran das eine alte PCI Karte (PCI-USB Karte, PCI-IDE RAID Controller ect.) verbaut ist, die unter Umständen zu diesen abstürzen führen können.


Was bedeutet Ganged / Unganged

Ganged bzw. Unganged steht für die arbeitsweise des IMC (Integrated Memory Controller) der CPU.

Ganged steht für 1x 128-Bit Kanal.
Unganged steht für 2x 64-Bit Kanal.

Bsp.:

Ganged: Ein 128-Bit Kanal zum lesen oder schreiben.
Unganged: Der 128-Bit Kanal teilt sich in 2x 64-Bit auf, somit ist zwar die Leistung im schreiben sowie lesen halbiert, allerdings kann nun unabhängig voneinander im Speicher gelesen und geschrieben werden, was gerade bei Multithreaded-Anwendungen enorm die Leistung steigern kann!
Es empfiehlt sich also den Unganged-Mode zu wählen.



Die CPU läuft unter Windows nicht mit voller Leistung

• Im BIOS CnQ | C1E deaktivieren
• Unter Windows > Systemsteuerung > Energiesparplan > Höchstleistung einstellen

Performanceeinbrüche beim Wechsel zwischen den verschiedenen Powerstates

Laut AMD haben die Ingenieure mit dem C3-Stepping den C1E-Support für das Power-Management auf der Hardware-Seite implementiert, was für den Kunden bedeuten soll, dass keine Performanceeinbrüche beim Wechsel zwischen den verschiedenen Powerstates mehr vorkommen sollten. Dieses setzt allerdings ein ordentliches Mainboard mit dazu passendem BIOS-Support voraus.

Demnach sollte man C1E deaktivieren wenn man eine CPU mit C2 Stepping hat!



AHCI-Treiber nachträglich installieren/aktivieren (Vista, Win7)

Start => Ausführen => regedit => HKEY_LOCAL_MASCHINE\SYSTEM\CurrentControlSet\services\msahci

In dem Ordner befindet sich eine Datei namens "Start" diese mit der rechten Maustaste anklicken und "Ändern" wählen.
Jetzt tragt ihr den Wert "0" ein und startet das System neu.
Geht ins BIOS und stellt von "IDE" auf "AHCI" um und speichert ab.
Nun sollte das System im AHCI-Mode mit den Standard MS Treibern hochfahren.
Auch sollte jetzt beim Setup Assistent der "AMD SATA AHCI-Treiber" aufgeführt sein, was eben nicht immer der Fall ist wenn das System im IDE-Mode aufgesetzt worden ist



Performanceprobleme mit HDD oder SSD in Verbindung mit AHCI

AMD hat einen neuen AHCI-Treiber veröffentlicht, dieser verspricht nicht nur eine bessere Performance sondern behebt auch andere Bugs wie..

• eSATA Hot-plug funktioniert nun (ohne Neustart)
• eSATA Performance wurde gesteigert (auch der Bootvorgang)

Download

1. => Motherboard/Integrated Video Drivers
2. => Individual Drivers (Motherboard/Chipset)
3. System wählen (Vista, Win7 / 32-Bit, 64-Bit)
4. AHCI-Treiber downloaden

Achtung: Bei einigen SSDs kann es bei Verwendung des AHCI-Mode zu extremen Leistungseinbrüchen kommen, bei diesen SSDs ist es ratsam den IDE-Mode zu wählen.



Microsoft hat ein neues Update für Windows Vista und Windows 7 fertig gestellt.

Offenbar gibt es ein Problem mit dem sogenannten Advanced Programmable Interupt Controller (APIC) Timer. Dieser ist so programmiert, dass er auch läuft, wenn er nicht genutzt wird. Dies verhindert, dass AMD Prozessoren in den Energiesparmodus C1E wechseln, was weitere 10 Prozent Energie sparen könnte.

Betroffen sind die 64 Bit Versionen folgender Betriebssysteme:

* Windows Vista Service Pack 2 (SP2)
* Windows Server 2008 Service Pack 2 (SP2)
* Windows 7
* Windows Server 2008 R2

Der Hotfix (KB974090) ist bei Microsoft auf Anfrage erhältlich und wird dann per E-Mail bereit gestellt. Link zum Hotfix

<<< Links >>>​

Gigabyte GA-MA790FXT-UD5P / MA790XT-UD4P (AMD 790FX/790X/SB750) - [Part-1]​

Preisvergleich
UD5P:
Geizhals Preisvergleich: Hardwareluxx - Preisvergleich
Schottenland Preisvergleich: GIGABYTE GA-MA790FXT-UD5P - Daten- und Preisvergleich - Schottenland.de

UD4P:
Geizhals Preisvergleich: Hardwareluxx - Preisvergleich
Schottenland Preisvergleich: GIGABYTE GA-MA790XT-UD4P - Daten- und Preisvergleich - Schottenland.de



Herstellerseite
UD5P:
GA-MA790FXT-UD5P (rev. 1.0) - GIGABYTE - Product - Motherboard - Overview
GA-MA790FXT-UD5P (rev. 1.0) - GIGABYTE - Produkte - Mainboard - Überblick

UD4P:
GA-MA790XT-UD4P (rev. 1.0) - GIGABYTE - Product - Motherboard - Overview
GA-MA790XT-UD4P (rev. 1.0) - GIGABYTE - Produkte - Mainboard - Überblick



BIOS Downloads
UD5P:
GA-MA790FXT-UD5P (rev. 1.0) - GIGABYTE - Support&Download (US) - Motherboard - BIOS
GA-MA790FXT-UD5P (rev. 1.0) - GIGABYTE -Support&Download (DE) - Motherboard - BIOS


UD4P:
GA-MA790XT-UD4P (rev. 1.0) - GIGABYTE - Support&Download (US) - Motherboard - BIOS
GA-MA790XT-UD4P (rev. 1.0) - GIGABYTE - Support&Download (DE) - Motherboard - BIOS



Speicherkompatibilitätslisten von Gigabyte
UD5P:
http://www.gigabyte.com.tw/FileList/MemorySupport/motherboard_memroy_ga-ma790fxt-ud5p.pdf
http://www.gigabyte.de/FileList/MemorySupport/motherboard_memroy_ga-ma790fxt-ud5p.pdf

UD4P:
http://www.gigabyte.com.tw/FileList/MemorySupport/motherboard_memroy_ga-ma790xt-ud4p.pdf
http://www.gigabyte.de/FileList/MemorySupport/motherboard_memroy_ga-ma790xt-ud4p.pdf



Bedienungsanleitungen
UD4P: http://ftp.gigabyte.de/FileList/Manual/motherboard_manual_ga-ma790xt-ud4p_e.pdf

UD5P: http://ftp.gigabyte.de/FileList/Manual/motherboard_manual-ga-ma790fxt-ud5p_e.pdf

Grüße lain ​



[lain.eRRoR]

@Pirate85

Ist eingetragen.
Startpost überarbeitet.


Gruß lain



[Techtrancer]

@Techtrancer

Da scheint wohl wirklich dein Board eine Macke zu haben.
Ich kann jede Einstellung wählen wie ich möchte, ob nun 1,28 V, 1,35V, 1,375V .....

Ab in die RMA damit!

grEEtz
fuzzy

hab nun nen langen C-MOS clear gemacht und nun funkt es wieder



[Pirate85]

Was das manchma bewirkt *grins*



[FE96]

Halllo,
da ich mein altes MSI 785GT-E63 gebrizzelt habe, suche ich ein neues Mainboard.
Was sind die Unterschiede zwischen Gigabyte GA-MA790FXT-UD5P und Gigabyte GA-MA790FXTA-UD5?
->Welches ist das bessere?
Kosten ja in etwas gleichviel.
MfG



[Pirate85]

Das GA-MA790FXTA-UD5 hat 3x PCIe x16 Slots (2x 16fach elektrisch, 1x 8fach elektrisch), USB 3.0, SATA 3.0 ... letztere beiden stecken meiner Meinung nach noch in den Kinderschuhen, aber wenn du dir nen tripple-CF aufbauen willst ist dieses Board ideal

P.S: Wenn du vllt noch Arbeitsspeicher günstig suchst, ich hab hier noch 4Gb (4x 1Gb) rumliegen... DDR3 1066er CL7, 2x von Kingston und 2x von Aenon, alle 4 mit denselben Heatspreadern bestückt und laufen Problemlos zusammen (20€ exkl. Versand)



[FE96]

Das GA-MA790FXTA-UD5 hat 3x PCIe x16 Slots (2x 16fach elektrisch, 1x 8fach elektrisch), USB 3.0, SATA 3.0 ... letztere beiden stecken meiner Meinung nach noch in den Kinderschuhen, aber wenn du dir nen tripple-CF aufbauen willst ist dieses Board ideal

P.S: Wenn du vllt noch Arbeitsspeicher günstig suchst, ich hab hier noch 4Gb (4x 1Gb) rumliegen... DDR3 1066er CL7, 2x von Kingston und 2x von Aenon, alle 4 mit denselben Heatspreadern bestückt und laufen Problemlos zusammen (20€ exkl. Versand)

THX.
Der Preis gilt für 1GB oder 4GB?



[Pirate85]

Natürlich für alle 4 halt zzgl. Versand. Hier liegen sie nur dumm rum seit ich meine XMS3 wiederhabe



[FE96]

Ich denke, das wir uns dann einig werden.
Hast du Skype? //EDIT: Gerade gesehen, ja^^

Noch eine Frage zum Brett:
Es ist richtig, das USB 3.0 auch zu 1.1 & 2.0 abwärtskompatibel und S-ATA 3 auch zu S-ATA 2 / 1 abwärtskompatibel sind, oder?



[lain.eRRoR]

@FE96

Ja ist es!


Gruß lain



[Sigges]

Ja richtig, hatte bei Seite 8 aufgehört zu lesen, trotzdem bleibt immer noch die Frage nach den Riegeln!
Bisher habe ich nur gefunden, daß OCZ Platinum und GSkill RipJaws unter den genannten Bedingungen laufen. Sollte ich was überlesen haben, dann würde ich mich über einen Hinweis freuen.
Ansonsten hoffe ich einfach mal, daß die Leute, die RAM mit den o.g. Bedingungen laufen haben, das noch posten werden.

Hi, ich muss hier auch mal meine RAM-Erfahrungen mit dem MA790XT-UD4P loswerden. Ich hab ein GeIL DIMM 4 GB DDR3-2133 Kit verbaut (gabs bei Alternate mal im Angebot für 99 euro). Die 2 Riegel laufen auf dem Board mit 1666 Mhz und CL 7 -7 -7- 24 - 1T bei 1,65 Volt. Prozessor ist ein X4 955 im C3 Stepping. Alles mit Memtest überprüft, keine Fehler. Inzwischen is der Speicher leider wieder teurer geworden, aber prinzipiell kann ich die Riegel empfehlen. Sie stehen allerdings nicht auf der Komp.-Liste.



[lain.eRRoR]

@Sigges

Um welche RAM handelt es sich genau?
Welche Timings sind bei denen Standard?
Ich habe bei geizhals ein XMP Kit für 107€ gefunden, sind das diese hier?

GeIL Ultra DIMM Kit 4GB PC3-17066U CL9-9-9-28 (DDR3-2133) (GU34GB2133C9DC)


Gruß lain



[Sigges]

Hier der Produktlink zu Alternate :

http://www.alternate.de/html/produc...RE&l1=Arbeitsspeicher&l2=DDR3&l3=ab+DDR3-2000

Müsste das gleiche Kit sein, das du auch gefunden hast. Standard Timings sind 9-9-9-28 bei 2133 Mhz.

Dort kosten die Riegel inzwischen wieder über 140 Euro, daher lohnt sich das Ganze wohl nicht mehr so. Anfang Januar warens wie gesagt noch 99,- .

Hier noch ein Screenshot mit den genauen Einstellungen :

http://www.abload.de/image.php?img=screeni435.jpg



[lain.eRRoR]

So, habs eingetragen

Edit:

Scheinen sehr sehr gute Module zu sein: 1666MHz @ CL7 bei 1.65V ist ja schon Wahnsinn, aber hast du mal CL5 probiert mit bisschen mehr Saft?
Würde mich sehr interessieren


Gruß lain



[bube]

Mahlzeit

Wie zum Teufel schaffe ich es das ich meine Lüfter im,mit dem Bios einstelle. Die einstellungen die mich interessieren CPU FAN Speed,FAN1 Speed,FAN2 Speed usw diese einstellungen kann ich garnicht anklicken,gibt es da irgendeinen Trick.

CPU Smart Fan Mode ist zurzeit auf Voltage



[Sigges]

@ Bube:

Du kannst das AMD Overdrive-Tool nutzen, da kannst du auch unter windows die lüfter regelen, glaube ich. Habs aber noch nicht getestet, ich nutze eine separate Lüftersteuerung.


@ Lain :

Ja, ich glaube ich hab mit den Modulen ein glückliches Händchen gehabt. CL 5 riecht aber schon stark nach Cmos-Reset Ich werd nachher mal schauen ob nochwas geht, aber momentan bin ich mit CL 7 bei diesem Takt schon sehr zufrieden



[lain.eRRoR]

@Sigges

Aber CL6-6-6-18-20 1T müssten sie mit 1.7V schon noch packen
CL5 könnten die Module schon schaffen, aber mehr als 1.75V würde ich nicht geben.


Gruß lain



[emulator]

Hi, ich muss hier auch mal meine RAM-Erfahrungen mit dem MA790XT-UD4P loswerden. Ich hab ein GeIL DIMM 4 GB DDR3-2133 Kit verbaut (gabs bei Alternate mal im Angebot für 99 euro). Die 2 Riegel laufen auf dem Board mit 1666 Mhz und CL 7 -7 -7- 24 - 1T bei 1,65 Volt. Prozessor ist ein X4 955 im C3 Stepping. Alles mit Memtest überprüft, keine Fehler. Inzwischen is der Speicher leider wieder teurer geworden, aber prinzipiell kann ich die Riegel empfehlen. Sie stehen allerdings nicht auf der Komp.-Liste.

Danke für die Info!
Inwieweit lässt sich das denn auf das UD5P übertragen? Ist ja nicht ganz der gleiche Chipsatz...
Btw. die RAM-Kompatibilitätsliste für das UD5P, die es bei Gigabyte runterzuladen gibt, ist ja wohl einfach nur ein schlechter Witz! Nur wenige 2GB Module, aber jede Menge Anti-Marken-RAM .
Da wäre schon lange mal eine Aktualisierung fällig gewesen!



[surfer1]

Btw. die RAM-Kompatibilitätsliste für das UD5P, die es bei Gigabyte runterzuladen gibt, ist ja wohl einfach nur ein schlechter Witz! Nur wenige 2GB Module, aber jede Menge Anti-Marken-RAM .
Da wäre schon lange mal eine Aktualisierung fällig gewesen!

Zumindest bei meinen bisherigen Gigabyte-Boards habe ich es noch nicht erlebt, dass eine einmal veröffentlichte Kompatibilitätsliste jemals erweitert wurde.



[raptor55]

Kompatibilitätslisten für MBs

Zumindest bei meinen bisherigen Gigabyte-Boards habe ich es noch nicht erlebt, dass eine einmal veröffentlichte Kompatibilitätsliste jemals erweitert wurde.

Ist ja wohl auch ein wesentlicher Grund dafür, dass wir hier immer unsere eigenen Kompatibilitätslisten machen!?



[surfer1]

Ist ja wohl auch ein wesentlicher Grund dafür, dass wir hier immer unsere eigenen Kompatibilitätslisten machen!?

Ich denke, wir wollten dasselbe sagen, nur eben mit anderen Worten.



[golobali]

AHCI wieder einmal....
Startseite:
1. => Motherboard/Integrated Video Drivers
2. => Individual Drivers (Motherboard/Chipset)
3. System wählen (Vista, Win7 / 32-Bit, 64-Bit)
4. AHCI-Treiber downloaden

Unter Windows 7 64bit kannste das Paket vergessen, da bekomme ich nur den für mich überflüssigen Installationsmanager installiert, im Gerätemanager wird unter IDE ATA/ATAPI-Controller weiterhin der Microsoft-AHCI-Treiber angezeigt. Manuell bekommt man das allerdings hin, wenn man aus dem Gerätemanager heraus den Treiber aktualisiert; als Pfad c:\ATI\Support\9-12_vista32-64_ahci\Packages\Drivers\SBDrv\SB7xx\AHCI\LH64A\ angeben (bzw. ...\LH für 32bit Windows 7), danach kann man den ATI-Installationsmanager wieder über die Systemsteuerung entfernen (ich brauche ihn zumindest nicht, da ich eine Nvidia-Grafikkarte habe, werde erst wechseln, wenn die 5870 unter 200€ fällt)



[lain.eRRoR]

Ich habe den neusten AMD AHCI Treiber 1.2.0.164 als Installer runtergeladen, leider finde ich aber gerade den Link nicht mehr
Ich lade den Installer jetz bei load.to hoch und werde den Link dann gleich posten, für alle die, die Ihn haben wollen^^ (Win7 Package)

Edit:

Wie versprochen der LinK


Gruß lain



[golobali]

Ich habe den neusten AMD AHCI Treiber 1.2.0.164 als Installer runtergeladen, leider finde ich aber gerade den Link nicht mehr
Ich lade den Installer jetz bei load.to hoch und werde den Link dann gleich posten, für alle die, die Ihn haben wollen^^ (Win7 Package)

Edit:

Wie versprochen der LinK


Gruß lain

Cool, das ist der richtige Treiber für Win 7 (leider wieder mit dem blöden InstallManager, der das Paket überflüssig fett macht), trotzdem vielen Dank!

Gruß,
golobali



[Nightmare Devil]

AHCI wieder einmal....
Unter Windows 7 64bit kannste das Paket vergessen, da bekomme ich nur den für mich überflüssigen Installationsmanager installiert, im Gerätemanager wird weiterhin der Microsoft-AHCI-Treiber angezeigt. Manuell bekommt man das allerdings hin, wenn man aus dem Gerätemanager heraus den Treiber aktualisiert

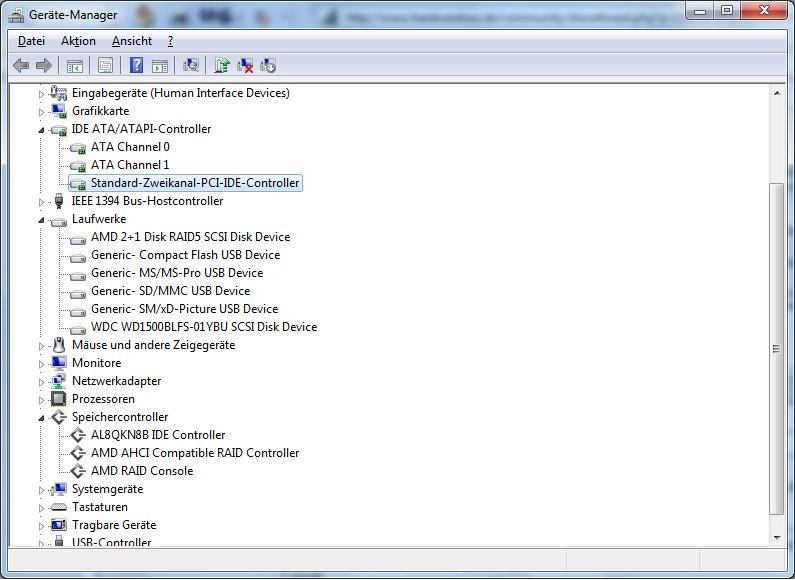

Sorry für die dumme Frage, aber.. welches Gerät im GM aktualisierst du denn?? Will bei mir nicht so recht. Danke!!



[golobali]

Sorry für die dumme Frage, aber.. welches Gerät im GM aktualisierst du denn?? Will bei mir nicht so recht. Danke!!

Die genaue Bezeichnung weiss ich nicht mehr, in der Rubrik IDE ATA/ATAPI-Controller zu finden, irgendwas mit Microsoft 1.0 AHCI, zumindest NICHT die ATA-Channels bzw. Standard-Zweikanal-PCI-IDE-Controller aktualisieren. Ich würde aber den link von lain nehmen und damit installieren, danach kannst du den ATI-InstallManager auch wieder über die Systemsteuerung deinstallieren, der Treiber bleibt erhalten
Gruß,
golobali

P.S.: Das war keine dumme Frage, eher schlecht beschrieben von mir, habe es im obigen Post korrigiert



[Nightmare Devil]

Danke golobali, hab nochmal nachgesehen und mich beschleicht das Gefühl dass ich schon nen AM DTreiber installiert habe... Einen älteren? Würde das gern prüfen. Daher hier mal ein Screenshot.
Zur Erklärung, habe die WD im AHCI Mode drin hängen und dann noch ein RAID 5 System.



[golobali]

Danke golobali, hab nochmal nachgesehen und mich beschleicht das Gefühl dass ich schon nen AM DTreiber installiert habe... Einen älteren? Würde das gern prüfen. Daher hier mal ein Screenshot.
Zur Erklärung, habe die WD im AHCI Mode drin hängen und dann noch ein RAID 5 System.

Einen Raid aufzusetzen würde ich mir nur mit einem richtigen RAID-Controller trauen niemals mit einem MoBo-Chipsatz. Lain hat den AHCI-Treiber gepostet, nicht den RAID-Treiber! Auf der Gigabyte-Seite gibt es den Raid-Treiber, dem Datum nach ist er aktueller als der auf der AMD-Seite, allerdings vermute ich, dass es der Treiber ist, der sich auch auf der beiliegenden Gigabyte-CD befindet und es somit keinen aktuelleren gibt.

Gruß,
golobali

P.S.:
@all: Auf der AMD-Seite gibt es einen neuen Southbridge-Treiber vom 27.01., falls es wen interessiert.



[Nightmare Devil]

Genauso gibt es einen neuen AHCI Treiber, datiert auf gestern, 27sten. Version 10.1



[raptor55]

Bei mir hat bisher nur der AHCI-Treiber von Win7 gefunzt; die anderen (AMD + Giga) haben nur zu Freezes geführt.



[derschlambi]

Genauso gibt es einen neuen AHCI Treiber, datiert auf gestern, 27sten. Version 10.1

Falsch! Ein Blick in die inf Datei zeigt:

DriverVer=10/07/2009,1.2.0.164

Ist der gleiche Treiber wie beim 9.12er. Bin ich auch schon paar mal drauf reingefallen
